Ремонт смесителя для ванной: вентили, полуоборотные кран-буксы и джойстики
Все эти три части смесителя предназначены для управления потоками воды – именно в них нужно искать причину протекания драгоценной жидкости через носик смесителя. Также эти элементы смесителей могут в полной мере отвечать и за другие неисправности – к примеру, поломка вентиля может привести к вибрациям труб, любая из кран-букс (полуоборотная или вентильная) может начать протекать возле самого крана. Ремонт ванных смесителей с такими поломками осуществляется практически одинаково, за исключением индивидуальных особенностей самого узла управления. Рассмотрим их каждый в отдельности более подробно.
- Вентиль. Это самый ремонтопригодный элемент управления потоком воды в смесителе, но в то же время и самый часто выходящий из строя. Выбрасывать его на свалку можно только тогда, когда испортится сам металл, все остальное – резиновая прокладка и сальниковая набивка – меняется в два счета, после чего смеситель снова возвращается в строй. Проще всего меняется прокладка, отвечающая за регулировку потока воды – после того как кран-букса будет выкручена, снизу откручивается небольшой винтик, старая прокладка снимается и на ее место устанавливается новая, после чего винтик закручивается назад. С сальниковой набивкой, из-за которой возникают течи из-под крана, дела обстоят немного сложнее. Для начала следует попробовать подтянуть сальник – кран-буксу выкручивать для этого не обязательно. На штырек, на который надевается рукоять вентиля, у самого основания кран-буксы накручена небольшая гайка, имеющая у основания квадратное сечение. Ее и нужно потихоньку закрутить по направлению хода часовой стрелки. Если не поможет, то выкручиваем опрессовочное кольцо сальника, наматываем на шток вентиля сальниковую набивку и закручиваем кольцо назад, хорошенько затягивая его. После таких манипуляций течи из-под крана должны прекратиться.
Как отремонтировать смеситель для ванной фото
Полуоборотные вентили. О его ремонтопригодности можно сказать так – на полуоборотном вентиле возможно менять только прокладки, которые удерживают воду от протекания возле самого крана. Управление потоками воды в таких кран-буксах осуществляется с помощью специальных керамических вставок, которые в случае поломки ремонту не подлежат. С одной стороны это хорошо, так как не приходится долго возиться с ремонтом – выкрутили старую кран-буксу, купили аналогичную и поставили ее на место. Это все, что можно сказать по поводу ремонта полуоборотного крана смесителя для ванной.
Шаровой
Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:
- Извлекаем пробку.
Удаляем заглушку.
- Отпускаем стопор.
Отпускаем стопор.
- Снимаем рычаг.
Снимаем ручку.
- Выкручиваем специальным ключом или пассатижами прижимное кольцо.
Откручиваем кольцо.
- Откручиваем крышку-колпачек.
Откручиваем колпачек.
- Вынимаем поводок, манжету, шар.
Извлекаем шар.
- Отверткой извлекаем седла с пружинами.
Извлекаем седла с пружинами.
- Потянув вверх, отсоединяем гусак, если протечек по соединению при поворотах нет, операция излишняя.
Наглядное пособие от канадских специалистов:
Ремонт смесителя – Замена картриджа однорычажного смесителя
Для устранения неполадок, однорычажного смесителя джойстикового типа, в котором управлением потоком воды занимается полимерный или керамический картридж, придётся произвести полную замену узла.

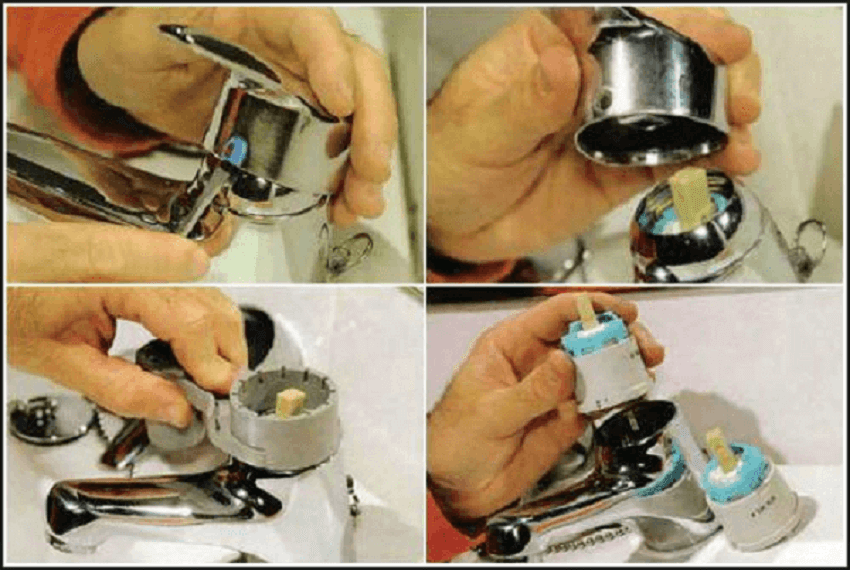

Замена картриджа однорычажного смесителя
Конструкция однорычажного смесителя оснащена картриджем, внутри которого, для обеспечения смешивания потоков жидкости, в монтирован шарик с отверстиями, окружённый резиновыми манжетами. Одна из самых распространённых причин поломки этих устройств, является изношенность манжет. Чтобы провести ремонт смесителя и устранить поломку, потребуется срочная замена элемента.
Первым делом, для замены картриджа, необходимо перекрыть поступление воды к смесителю. Затем, для снятия давления и удаления остатков жидкости в кране, необходимо поднять рычаг.
Далее, при помощи шестигранника, ослабляем, под рукоятью, на 1-2 оборота, удерживающий джойстик, винт. Затем, открутив рукоятку переключателя, снимаем джойстик, предварительно повернув его в любую из сторон (вправо или влево). В процессе демонтажа джойстика, откручиваем и, расположенный ниже, декоративный колпак.
С помощью гаечного ключа, откручиваем, удерживающую картридж, гайку.
Во время извлечения картриджа, демонтируем и резиновые уплотнители, меняя их на новые. Целостность конструкции, с новым механизмом, восстанавливаем путём сборки.
Одним из преимуществ картриджа, оснащённого дисковыми пластинами, является не высокая цена. По этому, смена этого сантехнического элемента, не сильно ударит по вашему семейному бюджету.
Ремонт
Многие домашние мастера интересуются, как отремонтировать шаровой смеситель однорычажного типа, если он стал плохо работать. Опытные сантехники утверждают: если прибор пришел в негодность, в нем можно только целиком заменить картридж или прочистить его, а также заменить прокладки. Для этого нужно действовать следующим образом:
- Сначала необходимо ограничить подачу холодной и горячей воды к смесителю, для этого нужно перекрыть шаровые краны на подводных трубах.
- После этого с помощью отвертки следует снять декоративную накладку на поворотной ручке крана.
- Затем следует отвинтить фиксирующий винт и гайку, которая представляет собой крышку корпуса прибора.
- Далее уже можно откручивать гайку, которая фиксирует внутренний механизм смесителя в нужном положении.
- В последнюю очередь нужно вынуть картридж или шаровой механизм, заменить его на новый, а затем осуществить сборку в обратном порядке.
Как устроен смеситель
Несмотря на разнообразие дизайна и материалов, все смесители имеют одинаковую конструкцию. С одной стороны корпуса подводятся шланги горячей и холодной воды, а с другой располагается подвижный или неподвижный излив с аэратором и одна или две рукоятки для управления подачей воды.
Внешне разница заключается в количестве вентилей. В однорычажных моделях напор воды регулируется подъёмом ручки, а температура — поворотом влево‑вправо. В двухвентильных поток настраивается откручиванием маховика, температура же изменяется путём большего или меньшего открытия того или иного вентиля.
Ремонт и замена кран-буксы
Этот элемента является основным запорным механизмом смесителя. Отвечающий за работоспособность крана внутренний сердечник нуждается в замене при проявлении любого из двух «симптомов»:
- при возникновении постоянных протечек в закрытом состоянии;
- при появлении нехарактерных звуков в виде скрежета при проворачивании смесителя.
Последовательность действий при замене кран-буксы зависит от того, какого типа устройства: с червячным механизмом или дискового исполнения.
Устройства с червячным механизмом
Червячные кран-буксы оснащаются выдвигаемым штоком с резиновой манжетой. За счет 2-4 оборотов штока полностью перекрывается подачу воды. Механизмы этого типа славятся низкой ценой и простой использования. Но они имеют недолгий срок службы.
Ограниченный срок службы обусловлен потерей плавности хода, которая возникает в связи с большим количеством закрывающее/открывающих вентильных оборотов
Устройства с червячным механизмом в обязательном порядке следует менять при обнаружении трещин и сколов на седле.
Замену кран-буксы выполняют в несколько этапов:
- С маховика снимают верхний колпачок. Чтобы извлечь крановый вентиль, выкручивают расположенный под маховиковым колпачком болт. Если этот процесс вызывает затруднение, задействуют пассатижи.
- Приложив небольшие усилия, откручивают вентиль. Резьбу и внутреннюю поверхность маховика прочищают от скопившегося в полости эксплуатационного мусора.
- С помощью раздвижных клещей отвинчивают «затвердевшую» крановую фурнитуру, открывая доступ к установленной в смеситель сердцевине.
- Аккуратно извлекают буксу. Чтобы обеспечить плотное вхождение новой сердцевины, предупредив тем самым протекание жидкости, перед заглублением кран-буксы прочищают смесительную резьбу. С помощью кардощетки прочищают также маховиковое основание и носик гусака.
- Убедившись в совместимости новой буксы с резьбовым соединением, ввинчивают новый элемент на место извлеченного.
- Выполняют сборку крана в обратном порядке.
Чтобы предупредить повреждение глянцевой поверхности перед фиксацией инструмента рекомендуется соорудить прослойку, подложив под него плотный отрез ткани.
При ввинчивании новой буксы-буксы для уплотнения резьбы необходимо в несколько слоев выполнить намотку с использованием ФУМ-ленты
При монтаже недорогой модели смесителя желательно еще на этапе установки проверить наличие достаточного количества смазки. При необходимости сальники стоит промазать силиконовой или любой-другой водостойкой смазкой.
Кран-буксы дискового типа
Основным рабочим узлом кран-букс, выполненных из керамики, являются две плотно прижатые пластины с симметричными отверстиями. При смещении в момент поворота ручки они перекрывают поток воды.
Кран-буксы, выполненные из керамики, чаще всего приходят в негодность из-за взаимодействия с водой, в составе которой присутствуют разного рода примеси
Керамические кран-буксы славятся долгим сроком эксплуатации, но меньшей устойчивостью к загрязненной воде. Основной причиной их выведения из строя является попадание посторонних предметов в межпластинное пространство.
При нарушении целостности керамических вставок, отвечающих за управление потоков воды, отремонтировать их не получится. В этом случае устранить дефект можно лишь путем полной замены старой сердцевины на новую.
Технология разборки дисковой конструкции мало чем отличается от той, что применяется для червячных механизмов. Она включает пять основных этапов:
- С помощью отвертки приподнимают верхнюю пластиковую крышку вентиля.
- Откручивают закрепительный винт.
- Снимают маховик.
- Извлекают из седла верхнюю часть буксы.
- Разделив верхнюю и нижнюю части, получают доступ к керамическим дискам.
При установке новой сердцевины, выполненной из керамики, важно контролировать степень натяжения. Обеспечить плотное наворачивание и прижимание кран-буксы в смеситель проще всего путем установки контргайки
В дальнейшем, чтобы предупредить поломку сердцевины дискового исполнения, специалисты рекомендуют устанавливать на квартирном входе фильтры грубой очистки. Они будут защищать керамические элементы от пагубного воздействия водяных примесей.
Видео-совет: как отремонтировать дисковую кран-буксу:
Если течёт из-под рубашки
В некоторых случаях вода может подтекать из-под рубашки смесителя. Основной причиной такого явления считается повреждение уплотнительных прокладок, причём жидкость может подтекать как в верхней, так и в нижней части в районе расположения круговой гайки.
Вода из-под рубашки гусака
В связи с этим, во время установки однорычажного смесителя нужно хорошенько зажать круговую гайку. Эта деталь часто откручивается или ослабляется во время транспортировки изделия, что приводит к небольшому зазору. Такой щели вполне достаточно для подтекания воды.
Если же гайка хорошо закручена, то причиной течи будет неисправная прокладка. Для устранения проблемы откручиваем гайку, снимаем капроновую шайбу (служит для образования рабочего зазора между смежными вращающимися деталями корпуса). Далее снимаем носик смесителя вместе с рубашкой и тщательно проверяем места установки прокладок.
Здесь не должно быть следов коррозии, раковин и др. Единственным решением проблемы в таком случае будет замена гусака со старого крана, в худшем случае придётся заменять смеситель полностью.
Второй причиной подтекания воды из рубашки считается износ уплотнительных прокладок. Такие детали выполняются в виде подковы, причём их рабочая, большая часть обращена к водяной камере. Новую прокладку для крана купить достаточно сложно, но отремонтировать смеситель можно.
Разбор смесителя для устранения подтекания из под рубашки
Для этого в посадочных местах укладывают несколько слоёв фум-ленты, что увеличит диаметр уплотнителей и улучшит их герметичность. Далее надевают прокладки, устанавливают капроновые шайбы, собирают остальные части смесителя.
Перед установкой крана на постоянное место проверяют его герметичность. Если ремонтные работы сделаны правильно, вода не течёт, то смеситель можно закреплять на мойке.
https://youtube.com/watch?v=625s1FN1LcI%3F
На что обратить внимание при выборе
Так как гусак является неотъемлемой и далеко не самой главной частью смесителя, выбирают в первую очередь сам кран, обращая внимание на следующие факторы:
- Материалом изготовления подавляющего большинства смесителей является латунь, иногда встречается медь, самые дешевые модели делают из нержавейки, но они визуально отличаются от двух предыдущих с хромированием по менее интенсивному металлическому блеску. Чтобы точно узнать, из чего сделан смеситель, имеющий хромированное напыление. Смотрят на внутреннюю поверхность не покрытых хромом крепежных накидных гаек или гусака, в котором предварительно откручивают аэратор. В сравнении с медными, следует отдавать предпочтение более прочным латунным кранам.
- Если планируется использовать отдельные смесители для ванны и рукомойника, для наполнения чаши лучше приобрести модель с неподвижным гусаком — это предотвратит протечки из-за истирания прокладки в месте крепления трубки к корпусу крана.
- Понятно, что при наличии рукомойника в ванной без смесителя, выбирают модель с поворотным длинным изливом. Перед покупкой следует определить середину расстояния от центра ванны на стене до сливного отверстия раковины и с таким расчетом подбирать длину гусака. Если расстояние от ванны до раковины слишком велико и не удалось найти смеситель с подходящими параметрами, корпус крана смещают от чаши в сторону раковины с таким расчетом, чтобы его аэратор находился над сливным отверстием рукомойника.
Преимущества однорычажного смесителя
Как и всякий механизм, смеситель иногда ломается. Выход из строя сантехнического прибора в ванной комнате или на кухне – самая распространенная поломка, не заметить которую невозможно – лужи на полу и раздражающие звуки падающих капель, которые не прекращаются ни днем, ни ночью, не оставят равнодушными никого.
Вышеперечисленные неприятности можно довольно просто и быстро устранить своими силами. Разумеется, для этого нужно хотя бы теоретически ознакомиться с внутренним устройством смесителя, знать причину выхода его из строя и способы ее устранения.
Однорычажный смеситель – сантехнический прибор, который отличается простотой конструкции, прекрасной функциональностью, долговечностью и – что особенно важно – удобством управления
Все эти вопросы будут подробно рассмотрены ниже.
Однако сначала рассмотрим плюсы этого сантехнического прибора, которыми он обязан свой популярностью:
- Простота и ремонтопригодность. Об этом уже упоминалось выше – благодаря своей простоте однорычажный смеситель служит долго, и этот срок можно продлить, своевременно отремонтировав изделие.
- Легкость в эксплуатации. Не нужно крутить вентили, достаточно одним движением поднять джойстик смесителя вверх, чтобы пустить воду. Для регулировки температуры рычаг поворачивают влево и вправо, а напор регулируется вертикальным перемещением рычага.
- Долговечность. Чем проще конструкция, тем реже она ломается – однорычажный смеситель состоит из небольшого количества деталей, и если бережно к нему относится, установить на воду фильтр, то изделие гарантированно прослужит более 10-ти лет. Разумеется, это относится только к качественным смесителям.
В продаже часто можно встретить изделия из хрупкого, недолговечного, но очень дешевого силумина. В самом лучшем случае такой смеситель будет работать года два.
Стоит упомянуть и несложный ремонт. Проще говоря, своими руками сделать несложный ремонт однорычажного смесителя сможет любая толковая домохозяйка. В основном, все сводится к банальной замене дискового картриджа или шарика – в зависимости от конструкции устройства. Но не будем забегать вперед и рассмотрим внутреннее устройство смесителя.
Пошаговая инструкция по разборке крана
Как и всегда, перед началом работ надо проверить наличие инструментов и приспособлений, иначе придется прерывать разборку из-за отсутствия чего-то. Подготовьте:
- набор рожковых ключей или разводной ключ;
- отвертку под звездочку и обыкновенную;
- шестигранный ключ;
- монтажный нож.
Нужно заранее запастись инструментами
Цены на разводные ключи
Ключ разводной
Шаг 1. Для облегчения работ снимите смеситель с раковины. Он может фиксироваться двумя шпильками и специальной металлической шайбой или большой гайкой. Способ крепления зависит от типа устройства и производителя.
Для начала смеситель нужно снять
Шаг 2. Открутите шпильки, для этого в них предусмотрена прорезь под обыкновенную отвертку.
Выкручивают обе шпильки
Шаг 3. Снимите круглую резиновую прокладку. Она предупреждает попадание воды с верхней поверхности раковины вниз. Такие протечки возникают только в результате грубых ошибок во время монтажа смесителя, во время эксплуатации прокладка не изнашивается и не теряет своих первоначальных свойств.
Снимают резиновую прокладку
Шаг 4. Аккуратно окрутите два гибких шланга, один для горячей, а второй для холодной воды. Под раковиной недостаточно места, в связи с этим шланги имеют уменьшенный диаметр в сравнении с обыкновенными. Кроме того, у них небольшая гайка, если для стандартных нужен рожковый ключ на 11 мм, то здесь размер гайки всего 8 мм. Имейте это в виду во время подготовки инструмента для разборки однорычажного смесителя.
Откручивают шланги подачи воды
Шаг 5. Маленькой отверткой или иным острым предметом подденьте заглушку винта фиксации поворотного рычага. На ней есть метки красного и синего цвета, запомните их положение. Во время сборки и подключения крана надо не перепутать шланг холодной и горячей воды, в противном случае кран будет работать наоборот. Это не критично, но вызывает определенные неудобства на начальных периодах пользования, придется привыкать к противоположному алгоритму регулирования параметров воды.
Заглушку винта нужно поддеть отверткой
Шаг 6. Шестигранным ключиком открутите винт фиксации рычага.
Отпускайте метиз на пол-оборота и постоянно пробуйте снимать рычаг. Он фиксируется к штоку в небольшом углублении, для полного выхода из зацепления не требуется более 1,5–2,0 оборота винта.
Выкручивают винт и аккуратно снимают рычаг
Шаг 7. Открутите верхнюю крышку на корпусе крана, она держится на внешней резьбе прижимной гайки. Снимите прижимную гайку, которая фиксирует в корпусе картридж. Для этого надо пользоваться рожковым ключом.
Для снятия прижимной гайки понадобится рожковый ключ
Шаг 8. Достаньте из крана картридж.
Вынимают из корпуса крана картридж
Механизм разобран, теперь надо сделать его осмотр для выяснения причины проблемы. Если, конечно, вы не разбирали устройство только ради того, чтобы узнать его внутреннее строение.
Разбор шарового смесителя
Если течёт из-под рычага
Специалисты связывают появление воды из-под рычага смесителя с поломкой картриджа. В связи с этим нам нужно будет разобрать прибор и заменить картридж.
Разбор смесителя
На начальной стадии работ нужно снять небольшую округлую декоративную крышку. Обычно на этой пластинке имеется две разноцветных точки (красная и синяя) указывающие на поворот рычага крана для добавления горячей или холодной воды. При несовпадении направления подачи жидкости, крышку переворачивают на обратную сторону.
Устройство однорычажного смесителя
Когда будет снята декоративная крышка, внутри отверстия обнажится винт, который удерживает рычаг в рабочем положении. Этот фиксатор можно выкрутить при помощи обычной или крестовой отвёртки. Бывают случаи, когда для снятия крана потребуется шестигранник.
Обратите внимание! Если раскрутить винт при помощи отвёртки не получается (фиксатор заржавел или нарушилась резьба), то в этом случае нужно потянуть за рычаг с силой. В этом случае основание винта должно сойти с пластиковой насадки.
После снятия декоративной крышки. После снятия рычага тем или иным способом, снимаем декоративную крышку
Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:
После снятия рычага тем или иным способом, снимаем декоративную крышку. Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:
- Трубный ключ;
- Плоскогубцы.
Для предохранения поверхности рабочая часть инструмента должна соприкасаться с деталью через ткань. После нескольких вращений в разные стороны можно быстро снять декоративную чашечку.
Подтягивание или замена картриджа
После снятия защитной накладки мы видим перед собой картридж. Теперь нужно раскрутить кольцевую гайку и можно снимать механизм для подачи и смешивания воды. После вытаскивания этой детали, на днище можно увидеть посадочные пазы, которые используются для установки прибора в рабочее положение.
Пазы для установки картриджа
Если после снятия картриджа была замечена выработка от коррозии металла, то смеситель можно будет заменить новым. В некоторых случаях утечка воды из-под рычага устраняется подтягиванием гайки.
Обратите внимание! Для реанимации смесителя можно замазать раковины в металле силиконом и дождаться высыхания этого вещества, после этого устанавливают и сам картридж согласно пометкам.
Обратная сборка
Сборка смесителя начинается с установки нового картриджа. После этого закручиваем круговую гайку, устанавливаем декоративную чашку. Далее устанавливаем рычаг или флажок и закрепляем его положение при помощи винта. Если крепёж был ржавым или имел повреждённую резьбу, то рычаг нужно плотно насадить на держатель картриджа.
Картридж для однорычажного смесителяВажно! Перед покупкой нового картриджа следует разобраться с конструкцией старой модели. Диаметр этой детали может быть 35 или 40 миллиметров, но есть приборы с дополнительным уплотнительным кольцом. То есть при необходимости замены нужно учитывать конструкционные особенности старой модели картриджа.
Если течёт после замены картриджа
Основной причиной такого достаточно распространённого явления считается коррозия металла в посадочном месте. Мы уже говорили, что такие участки можно попробовать замазать силиконом, но если и это не поможет, то нужно будет поменять весь смеситель.
https://youtube.com/watch?v=TfcYzw-ivgA%3F
Виды смесителей
Категорически не рекомендуется приступать к разборке любого механизма без предварительного изучения его устройства. Вы должны понимать не только очередность демонтажа тех или иных деталей, но и их назначение, сильные и слабые стороны, принципы функционирования и т. д. В реализации существует два принципиально различных вида однорычажных смесителей.
Таблица. Виды однорычажных смесителей
Тип конструкции
Краткое описание устройства и эксплуатационных характеристик
С шаровым механизмом
Внутри корпуса размещается подвижный шар с отверстиями. Во время поворота отверстия с холодной и горячей водой закрываются/открываются, за счет чего изменяются пропорции и объем подаваемой воды и, соответственно, температура на выходе. Такие конструкции в настоящее время применяются очень редко из-за технологических недостатков. Кран имеет много скользящих элементов, от их герметичности зависит функциональность и длительность эксплуатации устройства. В механике есть аксиома, что чем больше деталей у механизма, тем ниже его надежность. Объяснение простое – каждая из этих частей может поломаться, как следствие, механизм из-за любой из них требует ремонта
Важно знать, что у многих видов шаровых смесителей не предусмотрена возможность замены шара, разбирать их нет никакого смысла, надо покупать новый кран.
С картриджем
Наиболее распространенные сегодня типы однорычажных смесителей. Картриджи все сменные, при выходе из строя легко меняются
Но и у них есть одна проблема. Производители заинтересованы в увеличении количества продаж собранной продукции, а не запасных частей к ней, так у них намного повышается прибыльность. Для того чтобы различными способами усложнить ремонтные работы, принимаются очень оригинальные меры – каждая модель крана имеет свой индивидуальный картридж, а они не взаимозаменяемы. Моделей огромное множество, отличаться они могут лишь длиной носика или ручки, но картриджи устанавливаются различные. Найти точно такой же – большая удача. После длительного поиска у потребителей теряется терпение, и они покупают полностью новый кран.
Это чистая теория, теперь надо ознакомиться с практикой.
Особенности однорычажных смесителей
Однорычажный смеситель
Однорычажный смеситель – это устройство подачи воды, состоящее из одной регулировочной ручки, излива и корпуса со смешивающим механизмом внутри.
Картридж
Механизм, которым оснащают все современные смесители. Его основу составляют керамических пластины с отверстиями и шток, на котором сидит рычаг. В основании есть три отверстия. Через два из них поступает горячая и холодная вода, которая, смешиваясь внутри подвижной (красной) керамической пластины, вытекают через третье отверстие, а оттуда направляется в излив крана. При повороте рычага происходит смещение пластины, из-за чего меняется напор и соотношение холодной и горячей воды.
«Шарик»
Представляет собой устройство в виде полого шара из нержавеющей стали с тремя отверстиями. Принцип работы похожий: холодная и горячая вода поступают через два отверстия, а после смешивания общим потоком выходят через третье. Движение поворотного рычага смещает шар, таким образом регулируют температуру и напор струи.
