Ремонт насоса “Водомет” своими руками: обзор наиболее популярных поломок

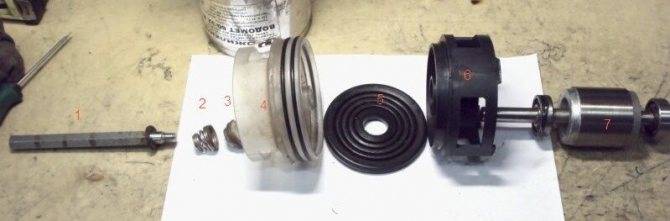

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить:

Частые проблемы и их причины (неисправности)

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

1. Устройство не включается.
2. Корпус насоса бьется током.
3. Напор воды в системе заметно снизился.
4. Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

1. Сгорела обмотка двигателя. Его придется полностью заменить.
2. Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
3. Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
4. Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Ремонт насоса водомет

Как выполнить самостоятельно ремонт

В представленной вашему вниманию статье вы узнаете принцип устройства насоса, а также сможете разобраться с нюансами и аспектами, которые необходимо знать, чтобы выполнить ремонт Водомета и мы более подробно рассмотрим на реальном примере реальной модели 60-52. Естественно, вы также познакомитесь с возможными неполадками, что указаны в тех. паспорте и методикой их ликвидации.

Ремонт насоса

Срочно требуется ремонт насоса, особенно, для частного сектора может означать вновь ведра-лейки. Значительное усложнение ситуации, в случае, если водяное снабжение на участке организовано в пределах окружности скважины.

Естественно, починить технику типа «Ручеек» способен даже незначительно знакомый с такими делами, а вот восстановить работоспособность агрегата достаточно трудоемкое занятие, которое непросто выполнить без определенных знаний в этой области.

В случае неквалифицированного ремонта существует вероятность того, что произойдет проникновение масла в скважину, что устранить придется при помощи высококвалифицированных специалистов-профессионалов.

В противном же случае придется выполнять подобную работу самостоятельными силами.

Ремонт своими руками

Составляющие. Разбор составляющих.

Агрегаты такого типа, специализированно предназначенные для взаимодействия со скважинами, имеют определенное (различное) число ступеней, исходя из маркировки модели. Все части, такого типа можно свободно разделять на несколько типовых категории.

Первая и третья позиция практически идентична по своим габаритам и проивзодятся из высококачественного и прочного пластика, что вместе напоминает своим видом гриб. Стаканы, соответственно, выполнены в форм-факторе цилиндра, которые производятся из черного полиамида.

Днище является по своей сути диском, который выполнен из такого же материала, а в центре его расположено отверстие. Вместе со стаканом, они составляют двойное дно. Шайба антифрикционная по своей сути предотвратит трение деталей, как правило, при разборе встречаются чаще всего сине-белых цветовых вариации. Первые несколько тоньше.

Разборка 60-52

Чтобы выполнить ремонт водомета, первостепенно вам следует открутить крышку, оснащенную специализированными отверстиями, для последующего снятия остальных деталей. При необходимости зажатия устройства тисках будьте предельно аккуратными, так как внутренняя часть полого формата. Наилучшим решением станет подкладка резины (плотной) по всем сторонам.

Далее, разберите насосную часть. Части, снимаемые, с вала следует аккуратнейшим образом раскладывать, что позволит в дальнейшем в том же, но обратном порядке их вернуть на место.

Выньте кольцо-стопор и моторчик. Для такого действия вам потребуется установить агрегат вертикально.

Попытка извлекать сквозь резьбу будет неуспешна, так как оно не сможет через нее пройти. После того как вы положите в горизонтальное положение насос, потяните за кабель и оттащите двигатель

Снимите крышу отсека, содержащую провода, двигатель полажите на бок и, используя, мощную отвертку и киянку (резиновую) максимально осторожно выколачивая

Водомет джилекс 60 32 ремонт агрегата

Указываемые неисправности

На агрегаты излагаются основные неисправности, а также их причины и методики устранения.

Но в огромном множестве случаев будет попросту обозначена рекомендация к обращению в специализированный сервис-центр.

Две дополнительные поломки, которые не включены в паспорт очень часто называют специалисты: не происходит закачка воды при запуске, а также устройство бьется током, не издавая никаких звуков.

Первая неисправность символизирует что стерлись рабочие колеса и крышки ступеней. А во втором варианте, речь будет идти о конденсаторном сбое. Более чем, вероятно, она вызывается попросту воздействием влаги, которая определенным образом попадает через вход кабеля прямо в отсек конденсаторный. Естественно, такая деталь будет подлежать исключительно замене на исправную.

Достаточно аккуратное и бережное обращение с агрегатом позволит продлить его срок службы, без каких-либо проблем, но периодически вам все же придется проводить профилактические работы либо самостоятельно, либо обратившись в специализированный сервисный центр.

Затруднение самостоятельного ремонта будет заключаться не только в способности разобрать несколько сложное устройство, но и найти необходимые сменные детали, что еще более проблематично, почему наилучшим решением действительно станет обращение в такой центр.

Как избежать поломки насоса?

Соблюдая правила эксплуатации, рекомендованные производителями, вы сведёте риск поломки насосного оборудования к минимуму, и оно прослужит вам долгие годы. Основные правила эксплуатации:

• Не допускать работу насоса без воды.
• Не использовать насос при наличии нестабильного напряжения в электросети.
• Не эксплуатировать насос с повреждённым питающим шнуром или корпусом.
• Не перемещать агрегат за шнур электропитания.
• Не пережимать шланг для повышения напора.
• Не перекачивать воду с грязью, примесями, мусором.

При установке насоса в скважине на него необходимо надеть защитное кольцо из резины, которое предохранит оборудование от ударов о стенки.

Включать/выключать агрегат можно только при помощи штепсельной вилки или двухполюсного выключателя, врезанного в систему стационарной проводки.

В процессе эксплуатации вибрационного насоса «Ручеек» необходимо своевременно производить профилактический смотр и следить за качеством откачиваемой воды. Если вода поступает грязная, то насос необходимо отключить и проверить его положение относительно дна.

Действия при работе

Чтобы ремонт оборудования не требовался в течение длительного времени, необходимо обеспечить выполнение определенных условий его использования. Производителем даются такие предостережения во время эксплуатации оборудования:

1. Перед работой необходимо обязательно обеспечить заземление устройства, сама электрическая сеть должна быть максимально защищенной, рекомендуется использование отдельного автомата. Это обеспечивает защиту от скачков напряжения, что вызывается неправильную работу насоса, его частое включение/выключение.
2. Нельзя применять питающий электрический кабель для подвешивания насоса в скважине, так как он может легко оборваться. Следствием станет не только остановка оборудования, но и проблемы с подъемом его наверх для ремонта.
3. Нельзя осуществлять проверку оборудования в то время, когда оно включено (имеется в виду разборка насоса). После того как устройство поднято наверх, необходимо его отключить. После этого уже выполнить разборку и необходимый ремонт или замену изношенных деталей.

Инструкция по установке и эксплуатации насоса Водомет.

Чтобы предотвратить поломки, необходимо соблюдать следующие условия эксплуатации:

1. Насос должен работать только при наличии воды, эксплуатация «в сухую» приведет к остановке и поломке оборудования, перегреву его мотора.
2. Необходимо соблюдать в точности глубину погружения оборудования. Нельзя, чтобы насос опускался на самое дно, до него должно оставаться не менее 1 м.
3. Рабочая температура работы составляет 1-35°C. В зимнее время требуется обеспечивать защиту оборудования, как и в летнее от жары.
4. Не допускается наличие в скважине абразивных, металлических, прочих твердых частиц, которые могут попасть внутрь насоса. Они станут причиной серьезной поломки, в некоторых случаях оборудование приходится менять.
5. Когда устанавливается отдельный обратный клапан, его требуется размещать на расстоянии в 1-7 м от самого насоса.

Погружной насос является оборудованием, которое используется для подачи воды из скважины для водоснабжения дома. Оборудование отличается надежностью, модель «Водомет» применяется сегодня довольно часто. Как и любое другое устройство, которое эксплуатируется в таких условиях, насос может изнашиваться и ломаться, со временем ему потребуется ремонт. Его легко можно отремонтировать своими руками, но чтобы исключить частоту этого, лучше всего регулярно проводить осмотры, заменять изношенные детали вовремя, а не когда они станут причиной остановки оборудования.

Возможные неисправности насоса, их устранение

Быстрый ремонт насоса Ручеек можно выполнить своими руками после предварительной диагностики поломки и подготовки необходимых инструментов. Чаще всего на практике встречаются два типа неисправностей – нарушение герметичности корпуса и поломка клапана.

Прежде чем приступить к устранению неполадок, необходимо тщательно изучить устройство насоса. Инструкция к прибору включает подробное описание конструктивных элементов и перечень возможных неисправностей.

Нарушение герметичности

Осуществляя забор воды из гидросооружений, важно соблюдать правила безопасности при эксплуатации насоса. Большую опасность составляют чрезмерные вибрации насосного оборудования, когда соприкосновение корпуса с внутренними стенками обсадной колонны приводит к нарушению герметичности конструкции

Аналогичный исход при эксплуатации устройства на сухом ходу (без воды).

Ремонт корпуса своими руками выполняется в следующем порядке:

• демонтаж электрической части прибора;
• изъятие магнита;
• мелкая перфорация корпуса болгаркой;
• смазка герметиком по имеющимся перфорированным отверстиям (применяется для восстановления автомобильных лобовых стекол);
• обратная сборка с соблюдением очередности;
• сушка конструктивных элементов и корпуса;
• завершающая сборка насоса.

Поломка клапана

Вторая не менее распространенная проблема – поломка клапана и его вынужденная замена. Это происходит вследствие чрезмерного засорения устройства пылью, грязью и мелкими камешками. Чтобы предотвратить дальнейшее засорение, рекомендуется использовать наружные фильтрующие элементы, которые устанавливаются на всасывающее основание насоса.

Для замены резинового клапана можно использовать мягкую пробку из медицинской бутылки или приобрести готовый элемент. Старый клапан изымается, а на его место устанавливается новый.

Устройство Ручеек – надежный, безопасный и практичный прибор, используемый в частном домовладении для подачи воды. Кроме того, вибрационный насос способствует решению вопросов с откачкой стоков и прочисткой гидросооружений.

Как разбирать насос для ремонта

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать. Как это делать, мы рассмотрим на примере насоса «Водомёт». Разборку выполняем в такой последовательности:

1. На входном патрубке необходимо открутить цилиндр с перфорированным днищем. Это фильтр грубой очистки, защищающий изделие от песка и заиливания.
2. Далее своими руками с вала на двигателе насосного агрегата демонтируются все шайбы, диски и «стаканы». Чтобы вам было проще установить снятые изделия в нужном порядке назад, выкладывайте их рядом в той последовательности, в которой вы их снимаете.

1. После этого со скважинного насоса «Водомёт» необходимо демонтировать стопорное кольцо двигателя. Эта деталь закрывает крышку моторного отсека. Для этого необходимо воспользоваться киянкой. Ударом этого инструмента сдвигаем двигатель вниз, после этого тянем за шнур и возвращаем его обратно. После таких манипуляций уплотнительное кольцо сдвинется. После этого стопорное кольцо смещают отвёрткой в сторону корпуса. В результате этого стопор перекосит и его легко будет вынуть.
2. Далее отсоединяем проводку, открываем крышку моторного отсека. После этого при помощи киянки и отвертки можно извлечь мотор из корпуса.

В результате такой разборки можно легко промыть и прочистить крыльчатку и все её составляющие элементы. Двигатель можно отвезти на диагностику и ремонт в специализированную мастерскую. После прочистки и ремонта сборка происходит в обратном порядке.

Сферы использования насосного оборудования

Погружной насос Струмок широко используется в бытовых и хозяйственных целях:

• подача воды из гидротехнического сооружения – скважины или колодца;
• временная замена основного насосного оборудования;
• поливные работы;
• заполнение отопительных систем перед началом работ;
• откачка жидкости из водных приемников;
• организация автономной системы водоснабжения при использовании одной точки распределения воды.

Подача воды из гидросооружения

Подобные устройства обеспечивают своевременную подачу воды для загородного дома, дачи или бани. Правда, низкая производительность насоса позволит поочередно использовать точку распределения воды – для душа, мытья посуды или стирки. При этом напор воды определяется глубиной водозаборного столба, чем глубже сооружение, тем меньше напор. Не стоит подсоединять электронасос такого типа одновременно к нескольким строениям, это может привести к сокращению рабочего ресурса и перегрузкам элементов системы.

Временная замена

Чтобы обеспечить автономную систему водоснабжения в частном домовладении, хозяева устанавливают мощные насосы. При выходе из строя основного оборудования, на ремонт которого потребуется много времени и денег, запасным вариантом станет простой Ручеек. Даже невысокая производительность прибора позволит удовлетворить основные потребности потребителей.

Заполнение отопительных систем

В процессе строительства домов создание автономных отопительных систем проводится раньше, чем подвод воды. Для заполнения водяных труб используются компактные насосы Ручеек. Все работы проводятся в следующем порядке: емкость большого объема заполняется водой, в нее опускается первый шланг для подачи воды от насосного оборудования. Второй шланг подключается с краном на радиаторе. При открытии крана производится запуск насоса и заполнение системы. Для определения уровня давления используется манометр.

Откачка жидкости

Нередко вибрационный насос применяется для откачки жидкости и стоков из приемников и затопленных технических помещений. Оборудование позволяет удалить излишнюю воду в автоматическом режиме без привлечения дополнительной техники.

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить

По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся.

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

• Устройство не включается.
• Корпус насоса бьется током.
• Напор воды в системе заметно снизился.
• Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

• Сгорела обмотка двигателя. Его придется полностью заменить.
• Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
• Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
• Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.

Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.

Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.

Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” – чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.

Джилекс водомёт, краткий обзор насоса

Корпус насоса выполнен изnнержавейки высокого качества, в верхней части корпуса находится фланец для подключения водяной магистрали, во фланце имеются два отверстия, чтобы подвешивать насос, из верхней крышки выходит кабель электропитания насоса его длины достаточно, чтобы при необходимости удлинить кабель на поверхности

Электродвигатель насоса находится в отдельном герметичном резервуаре, сделанном из нержавеющей стали, обмотки статора залиты обезвоженныммаслом (возможно, трансформаторным), для пуска и нормальной работы движка, предусмотрен конденсатор, который часто бывает причиной неисправности насоса.

Конструктивно сделано так, что сам двигатель не перегревается, он хорошо охлаждается проточной водой, которая протекает по кольцевому зазору между резервуаром движка и корпусом самого насоса.

Такое конструктивное решение дает возможность пользоваться насосом при частичном погружении, что очень важно, например, в неглубоких колодцах или мелких открытых водоемах. Главное достоинство насоса Джилекс водомет — это то, что он не боится песка и примесей, многочисленные эксплуатационные тесты на практике показали, что этот насос можно эксплуатировать в источнике, где в одном кубометре воды содержится до 2 кг песка во взвешенном состоянии

Главное достоинство насоса Джилекс водомет — это то, что он не боится песка и примесей, многочисленные эксплуатационные тесты на практике показали, что этот насос можно эксплуатировать в источнике, где в одном кубометре воды содержится до 2 кг песка во взвешенном состоянии.

Все это достигается благодаря применению в конструкции насоса таких устройств как импеллеров или еще их также называют рабочими колесами, это позволило решить больной вопрос эксплуатации насосов в источниках с большим содержанием в воде примесей.

лопастной механизм — импеллеры

Импеллер — лопасти, заключённые в кольцо, данное конструктивное решение существенно снижает перетекание воздуха либо жидкости на окончаниях лопастей, и этим снижает потери мощности на индуктивном сопротивлении.

В комплекте с насосом поставляется обратный клапан, что позволяет автоматизировать процесс водоснабжения и предотвращает обратный ход воды, что очень удобно в эксплуатации.

Всё, что соприкасается с водой, делается из материалов, для которых разрешен контакт с пищевыми продуктами, а по затратам электроэнергии, в  пересчете на один литр перекачиваемой воды, насос Джилекс водомет один из самых экономичных своём классе.

Когда выбираете скважинный насос Джилекс, то обращайте внимание на числа, которые есть в названии модели:

• первое число-это наибольший расход воды л/мин, когда всекраны открыты и ничто не мешает свободному протоку воды,
• второе – максимальновозможный напор – столб воды в метрах (высота), на котором скважинный насоссможет поднять воду.

Например, насос Джилекс водомет 60/32 в режиме свободного излияния подаёт 60 литров воды в минуту, а при закрытых кранах дает напор 32 метра, то есть,создает давление 3,2 атмосферы.

Нужно понимать, что насосы на предельных режимах работают крайне редко, обычно они эксплуатируются в полном соответствии с тактика техническими данными, поскольку подбираются под конкретную скважину иликакой-то еще источник воды.

По затратам электроэнергии, в пересчете на один литр перегоняемой воды, насос Джилекс водомет один из самых экономичных своём классе и имеет вполне доступную стоимость, примерно от 7500 рублей, зависит от модели и региона.

Правила ремонта своими руками

После диагностики можно приступать к ремонту. Выполнить его чаще всего можно своими руками, не расходуя лишних средств, либо привлечь специалиста.

Часто погружной насос забивается песком

Ремонт выполняется в следующей последовательности:

1. Необходимо включить прибор в сеть. Если слышны посторонние звуки, выключить и продолжить ремонт. Но если насос вообще не издает никаких звуков, значит, сломался магнит. Тогда агрегат ремонту уже не подлежит.
2. Сняв нижнюю часть корпуса, нужно проверить, нет ли повреждений и вращаются ли вал и лопасти.
3. Если вал не вращается, значит, сгорел статор. Если в этой модели его можно поменять, то осуществляется замена, а если нет – насос выбрасывается.
4. Если с валом все в порядке, собирается нижняя часть. Прежде чем разобрать верхнюю часть, нужно установить его вертикально.
5. При помощи омметра или тестером проверить, нет ли где-нибудь в электросистеме обрыва.
6. Если все просмотренные детали в норме, нужно проверить конденсатор.

Обычно все вышеперечисленные действия помогают обнаружить неполадку. Если самостоятельно это не удалось, желательно отдать прибор в специализированную фирму на диагностику. В настоящее время стало популярным бурение личных песочных или артезианских скважин на приусадебных участках. Без хорошего насоса, качественного и подходящего по мощности, невозможно организовать водоснабжение с хорошим напором и бесперебойной подачей воды.

При своевременном проведении профилактических работ и правильной эксплуатации прибора можно добиться того, что он будет работать без перебоев очень долгий срок. При поломках легко починить устройство своими руками, но иногда, если причину выхода из строя самостоятельно выявить не получается, может потребоваться помощь специалиста.

Типичные неисправности и способы их устранения

При соблюдении правил эксплуатации рекомендованных производителем насос “Ручеек” ломается редко. Большинство неисправностей связано с нарушением правил эксплуатации оборудования, они возникают после 3-4-х лет работы без необходимого ухода.

Для того чтобы исключить засорение двигателя и заборного патрубка вибрационника, нужно скрупулезно следить за состоянием источника воды, своевременно удалять ил и песчаные отложения со стенок и дна. Обязательно требуется  прокачать новую скважину перед введением в эксплуатацию.

Обратите внимание: если ваш насос находится на гарантийном или сервисном обслуживании, то самостоятельно производить вскрытие корпуса и ремонтные работы нельзя! В этом случае необходимо обратиться в сервисный центр или к продавцу оборудования. Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Галерея изображений

Фото из

Шаг 1: Извлечение насоса из скважины

Шаг 2: Разборка насоса для ремнота

Шаг 3: Электрическая часть вибрационного насоса

Шаг 4: Осмотр вибрационной части

Шаг 5: Замена деформированных деталей

Шаг 6: Техосмотр всех двужущихся частей

Шаг 7: Разборка клапана насоса

Шаг 8: Сборка насоса в обратном порядке

Рассмотрим наиболее часто встречающиеся поломки бытового насоса “Ручеек”, не связанные с заводским браком и возникающие в процессе эксплуатации.

#1: Замена истертого и прорванного клапана

Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.

Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т.к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.

Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.

Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона.

Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.

При замене резинового клапана рекомендуется произвести также замену всех деталей, входящих в состав ремкоплекта, это позволить продлить срок службы насоса

#2: Отслоение заливки электромагнита

Отделение электромагнита случается, когда работающий насос соприкасается со стенками скважины, колодца или резервуара с водой. Такие удары будут синхронными, а их количество превышает 100 ударов в минуту.

Корпус агрегата не выдерживает такой нагрузки и начинает нагреваться, что приводит к отслоению заливки от электромагнита (сердечника). То же самое происходит, если насос работает без воды “на сухую” более 5 секунд.

Признаком отслоения магнитной части является перегрев насоса и излишне интенсивная вибрация. Для устранения этой неисправности необходимо предпринять следующее:

1. Отключить насос и поднять его на поверхность.
2. Произвести разборку, отделяя электрическую часть и достать электромагнит с катушками. Для этого болгаркой надо  нарезать неглубокие 1-2 мм бороздки вокруг магнита
3. Прорезать несколько аналогичных канавок на внутренней стороне корпуса.
4. Смазать элемент сначала клеем, затем герметиком, который применяется для автостекол.
5. Монтировать электромагнитную часть в корпус и подождать полного застывания.

К обратной сборке насоса разрешается приступать только после окончательного отвердевания клеящего состава.

#3: Профилактика разгерметизации корпуса

Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.

Глубинные насосы Водолей для скважин технические характеристики

Глубинные насосы Водолей, разработанные для водоснабжения загородных домов, имеют следующие эксплуатационные и технические параметры:

• Однофазное напряжение питания 220 В. у всех моделей, устройство сохраняет свою работоспособность в диапазоне от 198 до 242 В.
• Насосы рассчитаны на откачку чистой воды с температурой не более 35 С., минерализация не должна превышать 1500 г./м. куб.
• Номинальный объем подачи в зависимости от модели составляет от 1,2 до 5,8 м. куб./ч.
• Номинальная мощность двигателя у разных марок лежит в диапазоне от 440 до 2820 Вт.
• Глубина погружения агрегата под воду до 10 м.
• Напор электронасосов при номинальной подаче составляет 14 – 140 метров.
• Наружный диаметр насоса равен 96 мм, БПЦЭ могут работать в скважинах размером более 120 мм., модели БПЦЭУ рассчитаны на эксплуатацию в скважинах или установку в колодцы от 100 мм.

Рис. 5 Вибрационный насос БВ, скважинный винтовой НВП и поверхностный насос Водолей БЦ.

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить

По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся.

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

• Устройство не включается.
• Корпус насоса бьется током.
• Напор воды в системе заметно снизился.
• Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

• Сгорела обмотка двигателя. Его придется полностью заменить.
• Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
• Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
• Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.

Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.

Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.

Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” – чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.

Выводы и полезное видео по теме

Процесс разборки, обратной сборки и ремонта насоса “Водолей” наглядно представлен в следующем видео:

Процедуру ревизии и очистки устройства, отработавшего в скважине 11 лет, можно посмотреть здесь:

Интересный опыт по замене масла в двигателе насоса “Водолей”:

Не стоит разбирать насос, не изучив предварительно его устройство и порядок работ. Результатом могут стать еще более серьезные поломки, чем те, которые самодеятельный мастер пытается исправить. Внимательность, точные знания и здравый смысл обычно приводят к положительным результатам при ремонте этого надежного и эффективного устройства.
