Ремонт насоса ручеек своими руками — популярные поломки

Неисправности и способы их устранения

Возникновение проблем с работой насоса, прежде всего, можно определить по громкому гудящему звуку, возникающему при его работе, и отсутствии водяного напора. В этом случае для начала необходимо проверить исправность клапана, который в случае разрыва или износа достаточно легко заменить. Если причиной является обрыв штока, а сам шток поврежден, придется обращаться в сервисный центр, так как замене он не подлежит. Если же две первые причины исключены, скорее всего, произошло банальное ослабление крепления, что легко исправляется, если разобрать корпус и подтянуть все гайки.

Постоянное выбивание пробок и обугливание кабеля при включении насоса свидетельствует о том, что необходимо заменить сгоревшую обмотку якоря либо с помощью тестера проверить исправность кабеля. В некоторых моделях погружных насосов кабель спокойно поддается замене, а в насосе «Малыш» провод залит в корпусе, поэтому его придется наращивать методом скрутки.

Длительное отсутствие дождей чаще всего приводит к понижению уровня грунтовых вод, поэтому находившийся раньше в воде насос может остаться в пустой скважине. Работа «всухую» может привести к отслоению магнитной части насоса, о чем будут свидетельствовать сильная вибрация и перегрев оборудования. На устранение данной неисправности придется потратить приличное количество времени, разобрав насос, отделив его электрическую часть, а затем и магнит. Используя болгарку, необходимо проделать вдоль и поперек магнита и внутренней стороны корпуса насоса небольшие канавки глубиной около двух миллиметров. Затем обе поверхности нужно покрыть клеем или герметиком, вернуть магнит на место и после полного высыхания места склеивания собрать насос обратно.

Слишком слабый напор воды также может свидетельствовать о том, что в вибраторе установлена недостаточная величина зазора. Чтобы устранить этот недостаток, достаточно всего лишь добавить на вибратор необходимое для нормального водяного напора количество шайб.

Таким образом, чтобы осуществить ремонт погружных вибрационных насосов, не обязательно быть специалистом, а в некоторых случаях достаточно иметь лишь необходимые инструменты и желание учиться.

https://youtube.com/watch?v=z13bUEX9eQo

Благодарю за репост, друзья:

Ремонт гидравлического домкрата своими руками — 9 Ноя 2014

Ремонт каретки велосипеда своими руками — 9 Ноя 2014

Отделка балкона вагонкой своими руками — 4 Ноя 2014

Шпаклевание стен под обои — 29 Окт 2014

Основные виды неисправностей и их причины

Устройства, имеющие нижний водозабор, чаще подвергаются поломкам, поскольку двигатели в них нагреваются сильнее. Причины дефектов, из-за которых насос не качает воду, кроются либо в его механике, либо в электрике.

Наиболее частые неполадки «Малыша»:

• раскручивание гаек вследствие вибрации сердечника;
• износ клапанов, который вызывают абразивные примеси в воде;
• обрыв штока сердечника.

Неисправности электрической части

Из-за сильного нагрева нередко случаются такие поломки:

• происходит короткое замыкание;
• обугливается или обрывается электропровод;
• в катушке перегорает медная обмотка;
• отслаивается от корпуса компаунд.

Поломки механической части

Чаще всего выявляются такие дефекты:

• засорение внутренней полости насоса механическими примесями;
• известкование деталей из-за чрезмерной жесткости воды;
• ослабление гаек вследствие сильной вибрации;
• повреждение прибора от ударов о бетонную стену колодца;
• ослабление свойств резинового амортизатора;
• утрата клапаном эластичности;
• поломка поршня.

Типичные неисправности и способы их устранения

При соблюдении правил эксплуатации рекомендованных производителем насос “Ручеек” ломается редко. Большинство неисправностей связано с нарушением правил эксплуатации оборудования, они возникают после 3-4-х лет работы без необходимого ухода.

Для того чтобы исключить засорение двигателя и заборного патрубка вибрационника, нужно скрупулезно следить за состоянием источника воды, своевременно удалять ил и песчаные отложения со стенок и дна. Обязательно требуется  прокачать новую скважину перед введением в эксплуатацию.

Обратите внимание: если ваш насос находится на гарантийном или сервисном обслуживании, то самостоятельно производить вскрытие корпуса и ремонтные работы нельзя! В этом случае необходимо обратиться в сервисный центр или к продавцу оборудования. Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Желающим восстановить работоспособность прибора собственными руками поможет следующая фото-подборка:

Галерея изображений

Фото из

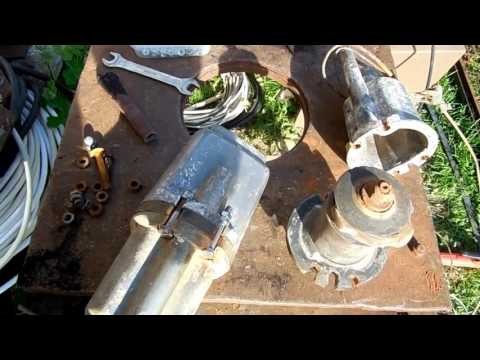

Шаг 1: Извлечение насоса из скважины

Шаг 2: Разборка насоса для ремнота

Шаг 3: Электрическая часть вибрационного насоса

Шаг 4: Осмотр вибрационной части

Шаг 5: Замена деформированных деталей

Шаг 6: Техосмотр всех двужущихся частей

Шаг 7: Разборка клапана насоса

Шаг 8: Сборка насоса в обратном порядке

Рассмотрим наиболее часто встречающиеся поломки бытового насоса “Ручеек”, не связанные с заводским браком и возникающие в процессе эксплуатации.

#1: Замена истертого и прорванного клапана

Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.

Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т.к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.

Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.

Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона.

Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.

При замене резинового клапана рекомендуется произвести также замену всех деталей, входящих в состав ремкоплекта, это позволить продлить срок службы насоса

#2: Отслоение заливки электромагнита

Отделение электромагнита случается, когда работающий насос соприкасается со стенками скважины, колодца или резервуара с водой. Такие удары будут синхронными, а их количество превышает 100 ударов в минуту.

Корпус агрегата не выдерживает такой нагрузки и начинает нагреваться, что приводит к отслоению заливки от электромагнита (сердечника). То же самое происходит, если насос работает без воды “на сухую” более 5 секунд.

Признаком отслоения магнитной части является перегрев насоса и излишне интенсивная вибрация. Для устранения этой неисправности необходимо предпринять следующее:

1. Отключить насос и поднять его на поверхность.
2. Произвести разборку, отделяя электрическую часть и достать электромагнит с катушками. Для этого болгаркой надо  нарезать неглубокие 1-2 мм бороздки вокруг магнита
3. Прорезать несколько аналогичных канавок на внутренней стороне корпуса.
4. Смазать элемент сначала клеем, затем герметиком, который применяется для автостекол.
5. Монтировать электромагнитную часть в корпус и подождать полного застывания.

К обратной сборке насоса разрешается приступать только после окончательного отвердевания клеящего состава.

#3: Профилактика разгерметизации корпуса

Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.

Ремонт насоса Ручеек – возможные неисправности и способы их устранения

Ремонт электромагнита своими руками – процесс непростой. Для этого понадобится:

• ПВХ трубка сечением 4 мм;
• провод медный сечением 65 мкм для восстановления обмотки;
• смола эпоксидная быстрозатвердевающая;
• электроплита и паяльник;
• плоская отвертка, молоток;
• намоточный станок;
• рукавицы рабочие и маска сварщика.

Поэтапная рекомендация по восстановлению электромагнита

План ремонта электромагнита в насосах Ручеек состоит в следующем.

1. Разобрав насос, нагреваем корпус на электроплите и вынимаем электромагнит. Эпоксидка от температуры размякает. Слегка постукивая корпусом по деревянной колодке, деталь свободно извлекается.
2. Очищаем внутреннюю часть корпуса от остатков эпоксидной смолы, пока она не застыла.
3. Посредством молотка и деревянного бруска снимаем с катушек электромагнит. Нужно быть аккуратным, чтоб не расколоть катушки.
4. Перегоревшие обмотки катушек раскручиваем и зачищаем целые части от эпоксидки.
5. Наматываем катушку на намоточном станке. Делаем 8-10 слоев и закрепляем последний слой х/б изоляционной лентой. ПВХ трубку одеваем на начало обмотки. Закрепляем на сердечнике каркасы катушек.
6. Наружные концы обмоток зачищаем и припаиваем паяльником, получая надежное соединение. Излишки обмотки откусываем.
7. Заводим в корпус аппарата кабель через уплотнитель до места установки электромагнита. Разделываем концы кабеля и зачищаем. Скручиваем и припаиваем концы кабеля с началом обмотки катушек и электромагнита.
8. Удалив излишки кабеля, возвращаем электромагнит с катушками на место. При этом применяем молоток, нанося им через брусок легкие точечные удары.
9. Выравниваем корпус насоса, зажав в тиски, при помощи строительного уровня. Подготовленной эпоксидкой заливаем около катушки до верхнего края электромагнита. Делаем паузу минут 15, чтобы смола заполнила пустоты.
10. Эпоксидная смола застывает не менее суток. После ее затвердения собираем Ручеек, помещаем в воду и испытываем работоспособность.

Как видим, процесс устранения этой поломки весьма трудоемкий и часто выгодней приобрести новый аппарат.

Диагностика неисправности – бесшумная работа Ручейка

Исправно работающий Ручеек всегда издает стабильное гудение. При уменьшении привычного звука гудения происходит существенное снижение напора. Насос плохо качает воду. Неисправность кроется в падении напряжения в электросети, ниже допустимых пределов в 180 В. Производительность насоса падает на 50% уже при падении напряжения на 10%.

При сильно высоком напряжении в электросети Ручеек не запускается, будет срабатывать защита. В таких ситуациях нужно использовать стабилизатор напряжения сети.

Диагностика неисправности – нарастающая потеря напора

Когда Ручеек издает нормальный рабочий звук, но при этом происходит стабильное уменьшение напора, следует обратить внимание на клапан. На клапан из водостойкой резины оказывают влияние инородные твердые тела, которые засасываются при откачке дренажных вод

Для предотвращения преждевременного повреждения клапана рекомендуется применять дополнительный фильтр. Такой мелкосетчатый фильтр устанавливается на водовсасывающую часть насоса.

Ручеек на все случаи жизни

Колодцы малого объема можно оснастить насосом Ручеек. Для них не надо приобретать дорогое устройство, т.к. оно будет выкачивать жидкость слишком быстро, при этом может возникнуть сухой ход. В инструкции по эксплуатации указывается, что прибор применяют для подачи питьевой воды. Но потребители нашли для устройства более широкое применение. Такой насос они применяют при прокачке скважин.

Такой насос отлично подойдет для маленьких колодцев.

Вибрационный агрегат может выполнять большое количество хозяйственных функций. После бурения в воде содержится много песка; чтобы ее очистить, устанавливают насос. Водяной насос не имеет вращающихся узлов, не засоряется в грязной жидкости. Надо периодически извлекать аппарат из колодца, промывать его, разбирать. Если возникли неисправности, прибор ремонтируют, а потом снова погружают в воду.

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

• «Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
• «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
• «Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
• «Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

2 Ремонт насоса своими руками

Очень часто погружные вибронасосы перестают работать, имея незначительную поломку, устранить которую можно самостоятельно, а, порой, очень быстро, без вмешательства платных специалистов. Поэтому следует знать, как определить неисправность и, как при этом ведет себя свой же электроприбор.

Характерной особенностью ремонта приспособления является то, что после замены испорченных элементов необходима дополнительная их регулировка. Например, после замены резиновой клапанной системы, насос не выдает номинальной мощности или же вообще отказывается качать. В этом случае, помогает простая регулировка клапанов, установка их в правильное положение, определение правильности их открывания и закрывания.

2.1 Как настроить вибрационный электронасос?

Перед тем как пользователь наполнился решительностью разобрать неработающее изделие, следует произвести ряд простых манипуляций для установки предварительного диагноза:

• закрепить насос в емкости с водой, освободив исходящий патрубок. Включив приспособление в электросеть, проверить уровень напряжения, который должен быть в диапазоне от 200 до 240 В.

• при нормальных показателях, следует выключить насос и слить воду. После подуть ртом в выходной патрубок. Верно настроенный аппарат поддается продуванию, но при сильном продувании – запирается с ходом рабочего поршня внутри. И наоборот, со всасыванием воздуха, последний должен свободно проходить внутри.





















С неправильной настройкой, когда воздух через насос не продувается,но со всасыванием проходит, насос может работать при пониженном напряжении менее 200 В.

Принцип работы насосного оборудования диктует контроль трех важных параметров обратной сборки с указанным порядком:

1. Осевое совпадение поршня и седла. Скольжение входного стакана по прокладке очень мешает достичь этого при сборе насоса, но несоосность не позволит работать насосу в принципе.
2. Поршень должен находится на некотором расстоянии от его седла. Величина этого зазора должна не превышать 0,5 мм, но быть больше от 0. Регулировать зазор можно с помощью регулировочных шайб. Правильное расстояние дает возможность прохода воздуха в выходной патрубок для воды, а при большей силе вдувания — поршню закрывать канал.
3. Необходимо соблюдать параллельность поршневого диска с его седлом – их оси также должны быть параллельны.

Случаи не параллельности:

• большой зазор между поршневой втулкой и штоком. Такая проблема может не только влиять на регулировку, но и вызывать вибрацию работающего агрегата. Как уменьшить большой зазор? Достаточно заменить либо втулку, либо шток, а народным методом является уплотнение штока подручным материалом, например, фольгой.
• изогнут шток. В таком случае, проблему исправить вряд ли удастся, но, возможно, параллельность достигнется путем разворачивания прокладки до 180.

Верно замененный элемент конструкции и правильно собранный электронасос с погружением в воду дает струю не менее 30 см в высоту и работает без перерывов с напряжением до 240 В. Уменьшение напряжения изменяет звук работы насоса и может снижать производительность.

2.2 Как разобрать вибрационный электронасос?

Значительно облегчает разборку помещение агрегата в тиски. Зажав губками выступы корпуса, стяжные болты поддадутся быстрее, но ослаблять их нужно по очереди и понемногу. Аналогично проводится сбор после ремонта.

Сборка вибрационного насоса Ручеек

Если насос долгое время находился в погруженном состоянии, скорее всего, стяжные болты быстро не поддадутся – следует применить проникающую смазку и проделать шлицевые прорези в головках болтов. В крайнем случае, следует аккуратно срезать головки болтов для рассоединения корпусных частей приспособления.

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Характеристики и сфера применения

Электронасос “Ручеек”, выпускаемый российской компанией ОАО “Ливгидромаш”, относятся к классу бытовых вибрационных приборов. Предназначен он для подачи воды из колодцев и водозаборных скважин, имеющих внутренний диаметр не менее 10 см. Может применяться для работы в открытых водоёмах, где способен транспортировать воду с глубины, относящейся к интервалу 1 – 40 м.

Максимальное расстояние, на которое насос может транспортировать воду по горизонтали составляет 100 м. Т.е. точка водозабора может быть существенно удалена от потребителя. Температура перекачиваемой воды – не более +35ºС. “Ручеек” не должен работать в агрессивной среде и в воде, включающей загрязнения больше 0,001%.

Несмотря на малые габариты, погружной насос прекрасно справляется со своими функциями, обеспечивая подачу воды на большое расстояние (для увеличения кликнуть)

Технические характеристики вибрационного насоса “Ручеек”:

• напряжение питающей электросети – 220В;
• мощность – 3,4 Вт;
• максимальная глубина погружения – 3 м (при малодебитной скважине допускается увеличение глубины погружения до 5 м);
• диапазон рабочего напора – от 4- до 60 м;
• размеры – 250х99 мм, масса – приблизительно 3,5 кг (в зависимости от модификации).

Насос комплектуется шнуром электропитания от 10 до 40 м и капроновым тросом для подвешивания агрегата при установке в скважину или колодец.

В качестве оборудования для откачки загрязненной воды насос Ручеек может быть использован при условии включений не более 0,01% и регулярной прочистке деталей (кликните для увеличения)

Конечно, такой небольшой насос не сможет обеспечить водоснабжение всего загородного дома с большим количеством водопотребителей.

“Ручеек” успешно служит для выполнения таких задач, как:

• Водоснабжение небольшого дачного дома с 1-2 точками водопотребления.
• Подача воды для бани, полива огорода.
• Временная замена основного насоса в случае его поломки.
• В медленно заполняемых водоисточниках с небольшим дебитом;
• Первая или периодическая очистка скважины;
• Заполнение системы отопления.

Производительность насоса напрямую зависит от глубины водоисточника: чем он глубже, тем выше производительность агрегата.

Вибрационные насосы марки Ручеек выпускают в ассортименте, позволяющем подобрать прибор по величине расхода воды, т.е. ее перекачиваемому объему в единицу времени, и по приоритетному напору

Настройка погружного насоса “Ручеек”

Насос “Ручеек” считается надёжным оборудованием. При правильной эксплуатации и своевременном техническом обслуживании он ломается редко. В некоторых случаях устранить неполадки можно при помощи настройки насоса.

Все насосы вибрационного типа устроены практически одинаково. Для них характерны общие поломки, схожи и методы восстановления работоспособности приборов (+)

Для этого в первую очередь неработающий или нестабильно работающий насос необходимо извлечь из скважины (колодца) и подвесить его без шланга в емкости с водой. Далее необходимо включить прибор в сеть и проверить напряжение, оно должно быть не ниже 200В.

Если напряжение в сети соответствует норме, то выключаем насос, сливаем из него воду и продуваем выходное отверстие. Продувку можно осуществить ртом, не используя никаких специальных инструментов.

Правильно настроенный насос “Ручеек” без проблем продувается, а если дунуть сильнее, то чувствуется ход поршня внутри. Воздух также должен проходить в обратном направлении. Если этого не происходит, то необходимо произвести настройку двух параметров агрегата, предварительно разобрав его.

Разборка бытового насоса “Ручеек” производится при помощи тисков, которыми сжимаются уступы на корпусе, расположенные рядом с винтами. Ослаблять винты нужно постепенно, по очереди. При первой разборке будет не лишним заменить винты аналогичными винтами с головкой под удобный шестигранник, это значительно облегчит сборку и разборку при следующем ремонте.

До разборки погружного насоса рекомендуется сделать метки на стыкуемых элементах, это ускорит сборку и гарантирует её правильность

Из описанного выше принципа работы насоса “Ручеек” следует, что настройка двух параметров производится в следующем порядке:

1. Настройка положения поршня. Он должен быть параллелен относительно остальных частей агрегата. Контроль параллельности осуществляется при помощи штангенциркуля. Перекос тела поршня может возникнуть из-за зазора между его металлической втулкой и штоком. Чтобы его устранить, нужно подмотать шток фольгой до соблюдения полной параллельности.
2. Проверка совпадения осей штока и поршня. При их смещении входной стакан обычно “ерзает” по прокладке. Для устранения необходимо разобрать и снова собрать узел, временно закрепив при сборке стакан к прокладке кусочками скотча.
3. Настройка расстояния между поршнем и седлом. Оно должно составлять примерно 0,5 мм. Регулировка производится изменением количества шайб толщиной 0,5 мм, насаживаемых на шток. Этот отступ необходим, чтобы воздух при продувке, а впоследствии и вода, проходил в выходной патрубок без препятствий, а при усилении давления выходное отверстие перекрывалось поршнем.

При увеличении количества шайб поршень приближается к седлу, поэтому при продувке ртом воздух проходить не будет. Только при всасывании в обоих вариантах воздух должен свободно циркулировать.

Бывает, что погнутым оказывается шток поршня. Исправить его вряд ли получится. Однако если на работе агрегата это не сказывалось, можно слегка подкорректировать положение разворотом прокладки относительно штока на 180º.

Правильно настроенный и собранный вибрационный насос без шланга при погружении в емкость с водой должен давать напор 0,2-0,3 м и работать бесперебойно при нормальном напряжении в электросети 220В плюс/минус 10В. Если же после настройки оборудование не работает или работает не удовлетворительно, то необходимо установить причину поломки и устранить её.

Закручивать винты после сборки необходимо постепенно и поочерёдно, чтобы избежать перекоса корпуса, лучше делать это с помощником
