Ремонт газового котла Vaillant: расшифровка закодированных нарушений в работе и методы борьбы с проблемами

Основные коды ошибок (f28, f75) и их краткая расшифровка

Кодовых обозначений различных ошибок или неполадок достаточно много.

Рассмотрим наиболее распространенные из них:

Код	Расшифровка
F00	Обрыв цепи терморезистора подачи
F01	Обрыв цепи терморезистора обратной линии
F02-03	Размыкание терморезистора температуры или датчика накопителя
F04	Обрыв терморезистора обратки
F10	КЗ терморезистора подачи (превышение 130°)
F11, F14	КЗ терморезистора обратки (превышение 130°)
F22	Сухой ход (неисправность насоса)
F23	Недостаток воды. Определяется разницей температур прямой и обратной линий
F27	Паразитное пламя
F28	Блокировка розжига
F29	Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига)
F35	Ошибка в газоотводе
F37	Нестабильная или нештатная частота вращения вентилятора
F72	Ошибка показаний датчиков прямой и/или обратной линии
F75	Насос не способен поднять давление
F76	Перегрев первичного теплообменника

Помимо кодов ошибок, обозначенных буквой F, есть коды состояния, маркированные буквой S. Они информируют о проходящем процессе и ошибками не являются.

Особенности конструкции

Устройство котла

Чтобы привлечь внимание покупателей, корейский производитель разработал совершенную конструкцию газового агрегата, свел к минимуму количество поломок и выпустил свой продукт по относительно невысокой цене. Одним из преимуществ газового агрегата считается понятная и подробно расписанная инструкция, что существенно упрощает настройку выбранного режима

Таких же принципов фирма придерживается и в установке системы электронного управления, в регулировании остальных параметров.

Об универсальности газового котла можно судить по его рабочим способностям:

1. Схема регулировки с чипом-микропроцессором позволяет и защищать, и сглаживать броски напряжения в сети электропитания. В случае изменений действующих параметров, электронная система способна поддерживать режим для полноценного функционирования всех комплектующих агрегата, что положительно влияет на эксплуатационный срок службы прибора. А также схема регулировки позволяет избежать возможных неисправностей при ложных включениях датчиков. Такая особенность электронной системы имеет особое значение для работы оборудования, учитывая нестабильность напряжения в энергосети и отклонения его в широком диапазоне.
2. Конструкция газового котла разработана с учетом возможного падения показателя давления воды до 0,1 бар. Это позволяет свести к минимальному показателю блокировочные действия и поломки прибора, что идеально подходит для его монтажа на верхних этажах здания.
3. Котел Навьен способен нейтрализовать возможные неисправности, вызванные уменьшением давления подачи до 4 мбар, что критично для нормального функционирования многих современных систем, оснащенных электронным управлением.
4. Благодаря конструктивным особенностям газового прибора Навьен, система отопления не будет промерзать даже во время прекращения подачи газа. Чтобы не допустить включения аварийного режима при понижении температурного режима теплоносителя ниже 5 градусов, а также невозможности произвести поджиг горелки, был предусмотрен встроенный насос для принудительной и непрерывной циркуляции воды.
5. Есть двойной теплообменник для раздельного нагрева горячей воды и ятеплоносител , что весьма удобно (можно по желанию настроить предварительный нагрев воды). Простая в использовании электроника позволяет точно установить подходящий режим.

Советы специалистов

Есть несколько советов специалистов, которые стоит принять во внимание. В частности, ряд советов касается профилактики и начальному использованию котла

Рекомендации:

• модель должна соответствовать запросам отопительной системы;
• подключение должно производиться строго по инструкции;
• любые небольшие отклонения от рабочего цикла должны сразу проверяться;
• перед первым рабочим запуском должна проводиться диагностика;
• установкой оборудования занимаются профессионалы, в противоположном случае могут возникнуть неполадки еще во время первых рабочих циклов.

У большинства пользователей при эксплуатации возникают вопросы, на которые могут ответить только специалисты. Также на каждый вопрос есть ответ, который позволяет решить проблему. Советы:

• При отсутствии реакции на включение воды и наборе звуков, которые исходят из самого оборудования, стоит проверить линию подачи газа, а также газовый счетчик.
• При прыжках давления, которые происходят из-за расширительного бака, его можно просто накачать.
• При неправильной работе датчика давления выскакивает ошибка F75. Для устранения можно просто прижать кран подачи.
• При переменном отключении оборудования и подачи то горячей, то холодной воды стоит настроить минимальный размер давления.
• При задержках в переключении котла с одного режима на другой и звуках, которые похожи на бульканье, требуется выкачать лишний воздух.
• Кроме воды, можно применять только теплоноситель, специально подобранный под котел. Других жидкостей быть не должно.
• При полной остановке оборудования и затухания панели требуется проверить предохранители.
• При мигании значка с пламенем и отсутствии включения требуется прочистить фильтры и проверить датчики.
• Если имеется хороший напор холодной воды, но горячая идет плохо, то потребуется проверить и сменить теплообменник.

Стоит учесть еще один нюанс. По заводским настройкам устанавливается максимальное значение (не всегда, но часто). При наличии меньшей площади стоит уменьшить мощность. Эта процедура должна быть проведена после подключения при первой диагностике.

На дисплее могут высвечиваться разные коды ошибок, но, при этом, проблема бывает комплексной. Высвечивается та ошибка, которая мешает перейти оборудованию в рабочий режим.

После выявления недостатков требуется их устранение. Дальше проводится полный осмотр оборудования и настройка. После этого запускается диагностика, которая должна проверить все режимы и возможности котла.

Только после всех указанных процедур можно запускать оборудование в работу

Также важно после ремонта или устранения неполадок произвести чистку, которая необходима

Есть важный нюанс. При нерегулярном обслуживании котла могут возникнуть проблемы с фильтрами, а также дымоходом. Именно поэтому процедура обслуживания подразумевает под собой не только смену деталей, но и полное приведение техники в порядок.

Чаще всего все проблемы при работе отображаются на дисплее. По этим указателям и требуется ориентироваться в первую очередь.

Вам будет интересно >> Газовые энергонезависимые котлы от Конорд

Нева Транзит ЕМТ

Эта модель оснащена системой принудительной вытяжки отработанных газов. Аппарат идеально подходит для эксплуатации в помещениях, где не предусмотрена система выведения дыма. Вентилятор эффективно удаляет дым через воздуховод. Если в вашем доме не предусмотрен централизованный дымоход – серия Транзит ЕМТ будет подходящим выбором.

Среди конструкционных особенностей данной модели отметим:

• Индикатор контроля температуры;
• Систему автоматического поджигания;
• Систему контроля пламени горения;
• Встроенный предохранитель, срабатывающий при отключении электропитания;
• Вентилятор со встроенной функцией продувки;
• Дымовыводящую трубу из нержавеющей стали.

Отметим, что колонка Нева Транзит ЕМТ способна функционировать при малом давлении воды. Это особенно актуально для некоторых регионов России, где проблемы водоснабжения являются нормальным явлением.

Что такое ошибка газового котла?

В процессе работы оборудования может возникнуть ситуация, когда срабатывает защитная автоматика. То есть газовый котел определяет, что что-то работает не правильно и блокируется. Для облегчения поиска причины неисправности большинство газовых котлов снабжены системой отображения неисправностей для первичной диагностики. Где-то это может быть комбинация сигналов светодиодов, в каких-то случаях индикация кода ошибки на дисплее, в некоторых случаях на дисплее отображается конкретная причина неисправности (некоторые котлы премиум класса). Сама по себе неисправность может быть критической (аварийной), либо незначительной – требующей простых действий пользователя. Также в некоторых случаев работа котла блокируется до момента сброса ошибки (например – отсутствие давления воды в котле), а в других случаях – ошибку нужно сбросить пользователю (например, проблемы с розжигом горелки).

Чаще всего порядок действий при возникновении ошибок описывается в руководстве пользователя, которое поставляется вместе с газовым котлом. Там же указывается, каким образом происходит сброс ошибки.

Неисправности и как их устранить

Появление той или иной ошибки на дисплее еще не означает о возникновении серьезных проблем. Электроника иногда воспринимает показания датчиков как сигналы об отказе или поломке того или иного узла. Поэтому обычно первым действием становится сброс ошибки и перезапуск котла.

Если ошибка появляется повторно несколько раз подряд, сомнений в неисправности больше не остается.

Рассмотрим пути решения наиболее часто возникающих проблем:

F 22

Отсутствие воды может свидетельствовать об остановке насоса (проверить контакты или состояние провода, заменить насос), возникновение проблем с краном подпитки или с самим датчиком.

F 28

Блокировка розжига происходит вследствие отсутствия положительного результата на попытки устройства поджечь газ на горелке. Наиболее вероятная причина — отказ элементов газовой арматуры, отсутствие газа в магистрали, попадание в газопровод воздуха и прочие проблемы с системой подачи газа.

F 29

Причиной прекращения горения газа чаще всего является прекращение подачи из газопровода, рециркуляция отработанных газов, снижающих способность газа к воспламенению, отказ трансформатора розжига. Как вариант, следует проверить состояние заземляющего электрода.

F 36

Эта ошибка возникает только на котлах с горелкой атмосферного типа и свидетельствует о попадании отработанных газов в атмосферу жилого помещения. Преобладающими причинами являются плохое состояние дымохода, отсутствие тяги (возникновение обратной тяги из-за внешних условий), слишком короткая труба дымохода. Нередко причинами оказываются слишком высокая температура в помещении или малый отступ от стен, сделанный при монтаже агрегата.

F 75

После 5 попыток не поднимается давление в системе. Причиной может быть как наличие воздуха в трубопроводах, так и отказ насоса. Как вариант, может быть ошибочно подключен расширительный бак к питающему трубопроводу или слабое общее давление воды в магистрали.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

• впускной трубопровод

• вентилятор

• устройства контроля

• выпускной трубопровод

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Ошибка f33 vaillant как устранить и что делать?

Возникает только в турбированных моделях котлов. Источник ошибки – реле давления в выпускном трубопроводе. Логика работы всех современных газовых котлов примерно одинакова. Когда поступает запрос на розжиг, плата управления включает вентилятор (дымосос), который создает разряжение. Когда достигнута нужная тяга, контакты дифференциального реле замыкаются и тем самым на плату передается сигнал на открытие газового клапана и розжиг горелки. Соответственно, если сигнала с реле нет или оно находится в замкнутом состоянии после выключения вентилятора, автоматика vaillant выдает ошибку f33.

Котел вайлант ошибка f33 причины:

• не срабатывает вентилятор (можно проверить визуально)

• поломка реле давления (в трубках может скапливаться конденсат, который стекая внутрь датчика, приводит его в негодность;

• ошибка при монтаже выпускной трубы (также может скапливаться конденсат и заливать реле)

• засорение коаксиальных трубопроводов, препятствующее нормальному протоку воздуха

• засорение трубки Пито (скопившаяся грязь или насекомые)

Проверить срабатывание реле можно, создав самостоятельно разряжение через трубку (должен произойти характерный щелчок). Бывает, что реле “залипает”, т.е. в нормальном состоянии оно будет замкнуто, что можно проверить обычным мультиметром. В таком случае, его придется заменить.

Бывает, что повреждаются сами трубочки или трубка Пито, например, от воздействия высоких температур.

Малейшее изменение формы может влиять на показания и быть причиной ошибки F33.

Стоит отметить, что эта проблема практически всех газовых котлов. Некоторые производители решают ее установкой специального уширения (так поступили BAXI) для сбора конденсата, а некоторые даже делают трубочки с подогревом для его испарения.

Предупреждение перед работой

Другими словами, производить работы на газовом оборудовании самостоятельно владельцам газовых колонок запрещено.

И даже учитывая, что водяной редуктор теоретически не имеет отношения к газовой системе, разбирать эту деталь конструкции и менять мембрану своими руками также запрещается.

Согласно правилам обслуживания, любые сервисные или ремонтные работы проводятся только представителями специализированных компаний

Иногда желание все сделать самостоятельно, не имея практического опыта в выполнении подобного рода работ, может обернуться плачевными последствиями. О чем свидетельствуют многочисленные несчастные случаи, связанные с бытовым газовым оборудованием.

И таких случаев ежегодно фиксируется немало. Нередко находятся мастера, готовые самостоятельно менять мембрану редуктора на газовой колонке. Тем более что совершить такую операцию, по сути, совсем несложно при наличии слесарных навыков.

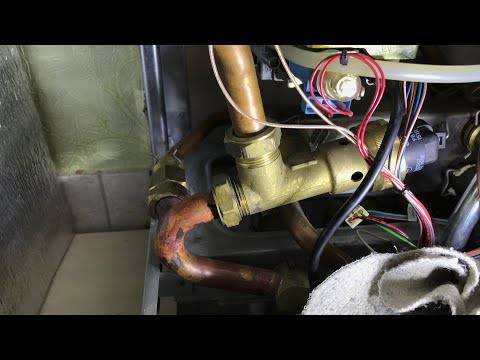

Делают эту легкую работу следующим образом:

1. При помощи документации или путем вскрытия корпуса колонки и обследования внутреннего содержимого, определяют марку (модель) установленного редуктора.
2. Опираясь на полученные технические сведения, приобретают новую мембрану на рынке.
3. Если оборудование импортного производства, возможно, придется приобретать мембрану только под заказ.
4. При наличии мембраны, перекрывают подачу газа на оборудование, закрывают кран подачи холодной воды из ЦВС.
5. Сливают содержимое теплообменника газового нагревателя, используя для этого сервисный кран слива, месторасположение которого определяется по документации.

После этих операций можно приступать к демонтажу редукторного устройства. Однако здесь спешить не следует

Работать требуется осторожно, внимательно, дабы не повредить другие близкорасположенные детали газовой колонки

Популярные неисправности газовых котлов Vaillant

В процессе эксплуатации оборудования постоянно возникают ситуации, когда тот или иной узел оказывается под увеличенной нагрузкой и может выйти из строя.

Ситуации могут возникнуть самые разные, но большинство из них могут быть систематизированы и классифицированы как наиболее типичные. Производитель заботится о надежности работы своих агрегатов.

Конструкция каждой установки содержит набор специальных датчиков, которые мониторят состояние определенных деталей и оповещают пользователя при появлении сбоев режима или отказов того или иного элемента. Эти датчики составляют систему самодиагностики, которая подает сигналы на электронную плату управления.

Наличие такой системы значительно облегчает процесс локализации возникшей неисправности, позволяет обнаружить ее на ранней стадии. Код ошибки имеет приоритет перед другими системными сообщениями и выводится на дисплей в любой ситуации.

Это облегчает ремонт и обеспечивает сохранность дорогостоящей техники.

Ошибка F28 котла Vaillant: как исправить

Если нет желания разбираться в причинах и позволяют финансы, конечно же, можно отнести оборудование в сервисный центр. Однако самоделкины рекомендуют не опускать рук, постараться провести ремонт в домашних условиях.

Обращаю внимание, что речь идет о газовом оборудовании, поэтому необходимо соблюдать меры предосторожности. Агрегат необходимо выключить, чтобы полностью себя обезопасить

Мои действия во время поломки:

1. Есть кнопка «снятие сбоя».
2. Демонтаж оборудования.
3. Проведение диагностики.
4. Разбор котла.

Я знаком с устройством газового оборудования и первым делом проверяю электроды. Первая мысль — повредилась проводка. Если наблюдаются оголенные контакты, такую проблему устранить проще всего. Берется паяльная лампа, все становится на свои места. Однако при первом осмотре проблем с проводами не обнаружил, электроды все стоят на местах (по идее электронная плата должна получать сигнал).

Второй момент — это заземление. Оно проверяется при помощи тестера. Самое сложное — это клапан, по инструкции он обязан выдерживать определенное давление. В моем случае он явно барахлил и что делать, даже не догадывался. Решил просто заменить элемент, ошибка ф 28 пропала сама собой.

Возможные неисправности, которые случаются не так часто

Если необходимый код ошибки отсутствует в данном списке, это значит, что с ней справится только мастер.

• F0, F Поломка случилась в датчике NTC, контролирующего температуру, на подающей линии (F0) или на обратной (F1). Необходимо проверить не только датчик, но и его кабель;
• F2, F3, F Произошел сбой в работе датчика NTC. Возможно, плохо вставлен штекер или же сломался сам датчик или кабель;

Как выглядит датчик NTC

• F5, F6 (Вайлант Atmo). Проблема с работой датчика, обеспечивающего безопасный вывод продуктов сгорания. Нужно проверить, правильно ли он подключен, либо сбой произошел из-за сломанного кабеля или самого датчика;
• F10, F Произошло короткое замыкание в датчике температуры в подающей линии (F10) или в обратной (F11). Проверить все, описанное выше;
• F13, F Температура в агрегате перевалила свыше 130 градусов, и произошло короткое замыкание в датчике горячего старта. Проверить все, описанное выше;
• F15, F16 (Вайлант Atmo). Произошло короткое замыкание в датчике, отвечающего за вывод продуктов сгорания. Проверить все, описанное выше;
• F Произошел перегрев котла;
• F Не хватает воды в устройстве, при этом температура между подающей и обратной линиями сильно отличается. Стоит проверить подключение датчиков на обеих линиях, работоспособность насоса и кабеля или платы;
• F Проблема похожа на предыдущую – недостаточно теплоносителя. Проверить всё то же, что и в п.8;
• F Аппарат аварийно отключился из-за чересчур высокой температуры отработанных газов. Необходимо проверить датчик NTC, кабели и штекеры;
• F Котел сообщает о наличии пламени, хотя вентиль закрыт. Причина может быть в неполадках с датчиком пламени или с магнитными клапанами;
• F32 (конденсационные котлы). Неисправности с частотой вращения вентилятора. Скорей всего, проблема в нем самом, но также нужно проверить плату, кабель и датчик;
• F33 (Vaillant turboTEC). Реле давления не замыкает контакт спустя полчаса после запроса на подачу тепла;

Газовый Котел Vaillant turboTEC

• F Понизилось напряжение на шине eBus. Возможно, в ней случилось короткое замыкание либо она сильно перегружена;
• F К клапанам не посылается управляющий сигнал. Нужно проверить клапаны, кабель и плату;
• F Сбой в задержке отключения вентиля. Проверить, не пропускает ли он газ и не засорились ли форсунки;
• F Перегрелся блок электроники. Причина либо извне, либо в неисправности блока;
• F Низкое давление воды. Либо проблема в самом датчике, либо в нем короткое замыкание;
• F Высокое давление воды. Причина изложена выше.

Выводы и полезное видео по теме

Расшифровка ошибки 02:

Ошибка 03 и как ее устранить:

Как разобрать агрегат и почистить теплообменник:

Система самодиагностики котлов Навьен – верный помощник даже неопытному пользователю, мало понимающему в технических тонкостях. Благодаря кодам ошибок можно быстро справиться с остановкой агрегата, а значит, сохранить в доме тепло.

Рекомендуем перед началом эксплуатации ознакомиться не только с конструкцией и техническими характеристиками газового котла, но и с таблицей кодов, заботливо предоставленной производителем.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме. Делитесь собственным опытом в выявлении ошибок котла путем расшифровки кода и устранении нарушений в работе. не исключено, что именно ваши советы будут крайне полезны посетителям сайта.
