Мембрана для газовой колонки: назначение, принцип работы + инструкции по замене

Показания для ремонта

В процессе использования колонки из-за давления на мембрану и поступающей в аппарат жесткой воды на диафрагме появляются небольшие трещины и участки деформации. Чтобы их увидеть, необходимо извлечь мембрану и внимательно ее осмотреть. Довольно часто оценку состояния диафрагмы и последующую ее замену выполняют во время ежегодного техобслуживания колонки.

О том, что мембрана износилась до плановой проверки, вам подскажут проблемы с включением колонки. При этом вам сначала следует убедиться, что в колонку поступает газ, а также подается вода с достаточным напором. Если в вашей колонке используется пьезорозжиг, прочистите запальную горелку (жиклеры). Если после такой прочистки аппарат не включается, скорее всего, мембрана повредилась и устройство нужно разобрать.

Если в вашей колонке включение происходит посредством электронного розжига от батареек, при этом вы ее включаете и слышите щелчки, то с мембраной все в порядке, а проблема, скорее всего, касается газового тракта или запального электрода. Если при включении щелчков нет, повреждение мембраны является наиболее вероятной причиной поломки, в которой легко убедиться, разобрав узел.

В некоторых колонках определить состояние мембраны можно по штоку, который управляет переключателем электронного блока. Сняв кожух колонки и открыв горячую воду, смотрят, переместился ли шток. Если дело в диафрагме, шток останется на месте.

В ситуациях, когда повреждение мембраны минимальное, но со временем увеличивается и приводит к разрыву, вода будет перетекать внутри полостей водяного регулятора, что приводит к работе аппарата не со всей возможной мощностью. Постепенно мощность падает и в итоге колонка совсем перестает включаться.

Как выбрать новую деталь

Для каждой колонки («Термет», «Аристон», «Беретта») мембрана подбирается индивидуально. Для заграничных моделей найти замену сложнее всего, поскольку приобрести товар можно только у официального поставщика. В таком случае у вас есть выбор: потратиться на новый элемент или купить новую колонку.

С отечественной техникой все проще. Замену можно найти в магазинах или заказать через интернет.

Если вы думаете, что принцип устройства всех мембран одинаков — это не так. Например, в водонагревателях «Аристон» устанавливаются специальные элементы — «восьмерки». Они изготавливаются из плотной резины, имеют особую форму. Стоимость их составляет от 300 до 500 рублей.

По принципу «восьмерки» работает мембрана в приборах «Электролюкс». Но ее цена гораздо ниже — от 200 рублей.

Самая простая для эксплуатации и замены мембрана «Нева» и «Астра».

Есть и универсальные варианты, однако они годятся лишь для временной установки. Точно настроить технику без заводских деталей невозможно.

Рекомендации по выбору новой колонки

Основными параметрами при выборе газовой колонки является мощность и производительность

На них следует обратить первоочередное внимание, если не планируется переделывать проект при установке колонки на прежнее место. Мощность нового прибора не должна превышать указанную в проекте

Для семьи из 1 – 2 человек обычно хватает производительности колонки 10 литров в минуту, что соответствует мощности 17 – 18 кВт. Если замена прибора связана с желанием использовать одновременно две точки водопотребления, например, мойку и душ, то производительность газового нагревателя должна быть не менее 13 л/мин.

Для трех точек, включая наполнение ванны, ориентироваться нужно на 15 л/мин. При условии наличия достаточного напора в водопроводе.

При выборе новой колонки, важно определиться, хватит ли прежней мощности водонагревателя для потребностей семьи или потребуется приобретение более производительного прибора, что повлечет за собой необходимость заказать новый проект

Многие модели газовых колонок обладают функцией модуляции пламени. Ее назначение в поддержании постоянной температуры (с точностью до 1 – 3 градусов) на выходе прибора, вне зависимости от расхода воды. Выбор такой модели позволит не беспокоиться о регулировке температуры при одновременном включении горячей воды несколькими членами семьи.

До выполнения работ по монтажу колонки нужно проверить состояние дымохода, трубопроводов, кранов, определить какие элементы потребуют обновления.

Требования к вентиляции и дымоходу

Для создания циркуляции воздуха в помещении необходимо вентиляционное отверстие. Оно не должно быть забито, через него должен спокойно проходить воздух. Если пренебречь этим правилом, то в случае утечки газа жильцы квартиры получат отравление с тяжелыми последствиями.

Значительно увеличится риск детонации бытового газа, если он не будет удаляться естественным путем, так как утечка может произойти в ночное время суток, когда человек не в состоянии ее обнаружить.

Для нормального функционирования газовой колонки нужно дополнительно провести дымоход. Он может быть выведен в общую домовую систему или непосредственно на улицу. При сооружении дымохода необходимо учесть, что он не может иметь более двух изгибов под углом 90 градусов.

Общая длина дымохода не должна превышать трех метров. Допускается три варианта расположения дымоотводной трубы.


Вариант ее расположения определяется местоположением водонагревателя. Трубы для отвода продуктов сгорания должны быть выполнены из негорючих материалов. Стоит отдавать предпочтение дымоходам с наименьшей теплопроводностью (+)

Труба должна иметь вертикальный участок в месте подсоединения к водонагревателю. Длина вертикального участка обязана быть больше или равна 50 см. Длина горизонтального участка трубы не должна превышать двух метров.

Допускается выполнение дымохода из гибкой гофрированной трубы, но необходимо исключить ее провисание, которое может блокировать отвод продуктов сгорания.


На схеме подробно описано как можно, а как нельзя делать монтаж дымохода в квартире. Помимо длины труб есть требования к их уклону. На каждый метр необходимо соблюдать двух градусный уклон (+)

Если устройство колонки не подразумевает проведение дымохода, то нельзя ограничиваться вентиляционным отверстием в стене. Необходимо установить полноценную вытяжку, но даже в этом случае у газовой службы возникнут вопросы к подобной системе отвода угарного газа.

Галерея изображений

Фото из

Дымоотвод от газовой колонки

Гофрированная труба для дымоотвода

Сооружение газоотвода из полимерной гофры

Дымоотвод из жестких труб и поворотов

Разновидности и принцип работы датчиков

Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки» мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.

Датчик тяги

Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.

Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.

В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой. От этого зависит разновидность сенсора и принцип его работы.

Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.

Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.

Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.

Как только работа приходит в норму, пластина возвращается в исходное положение.

В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной. Устройство отслеживает скорость отвода газов вентилятором.

При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.

Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.

Датчик перегрева

Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.

Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:

  • при чрезмерном нагреве воды;
  • при неисправности самого сенсора, нарушении проводки;
  • при плохом контакте с местом установки.

При поломке термореле на дисплее котла или колонки может высветиться код ошибки.

Датчики пламени и ионизации

Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.

Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.

Когда он может сработать:

  • при нарушении в подаче воздух-топливо;
  • при засоре клапана или электрода;
  • при загрязнении элементов розжига.

Датчик протока воды

Контролирует мощность протока воды через колонку. Нужен для того, чтобы отключить работу устройства при выключении смесителя.

Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Что представляют собой мембраны для газовых колонок

Быт человека должен быть комфортным. Чтобы достичь удобства, многие оснащают свое жилище различными современными приспособлениями. Некоторые из них необходимо иметь в каждом доме, так как без них уровень жизни значительно снижается.

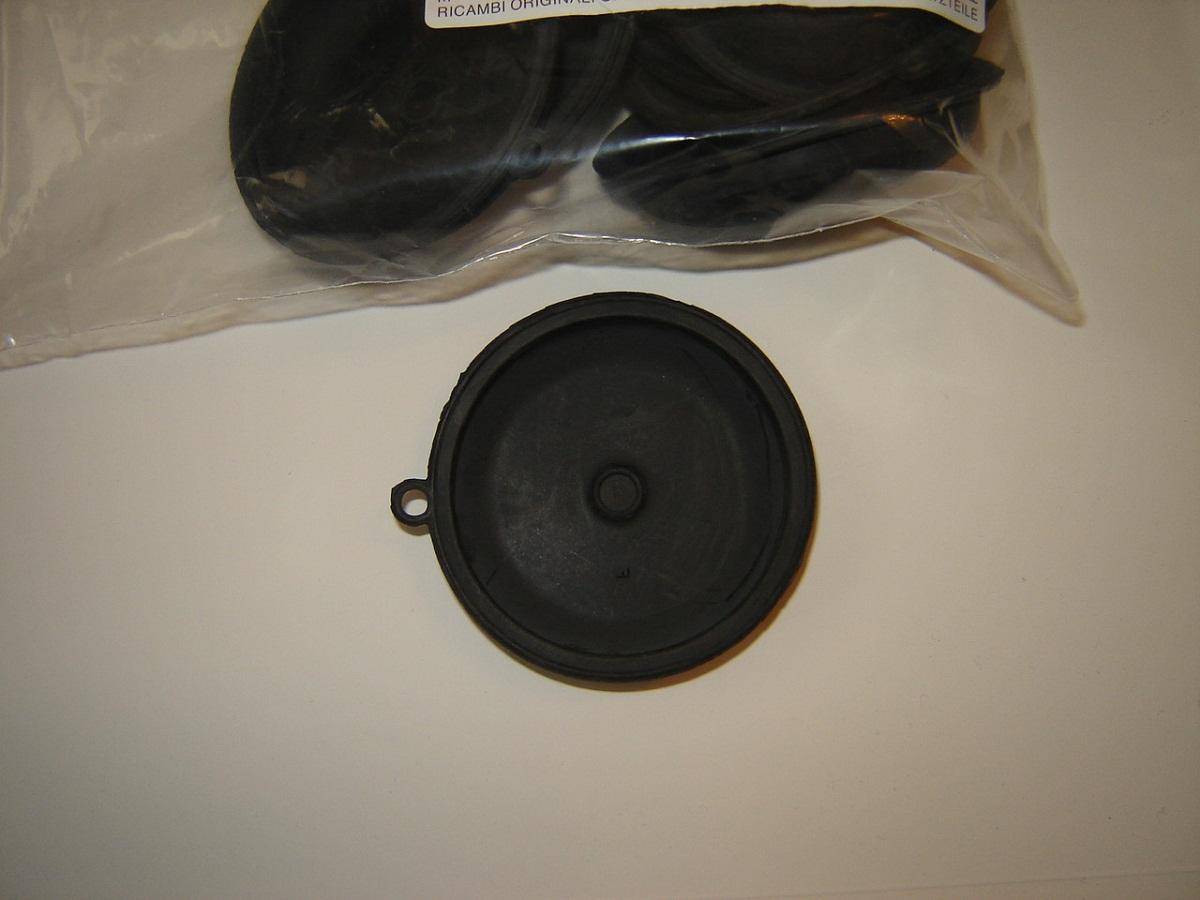

Мембрана для газовой колонки является резиновой или силиконовой прокладкой круглой формы

При правильном выборе колонки и ее использовании можно быть уверенным в долгом сроке ее службы. Но случается и так, что колонка ломается. В таких ситуациях владельцы часто не знают, с чего начать ремонт. Если вода на выходе имеет недостаточную температуру, дело определенно в мембране, которая, возможно, пришла в негодность.

Что такое мембрана:

  • В большинстве колонок мембрана состоит из резины.
  • Мембрана для газовой колонки довольно часто приходит в негодность, материал изнашивается, что приводит к его разрыву.
  • Мембрану устанавливают в водном узле устройства. Она регулирует давление воды.
  • Если колонку включают, мембрана прогибается.
  • Газ подается к горелке, запуская процесс подогрева воды.

Если мембрана повреждена, колонка перестает качественно нагревать воду, так как холодная вода не попадает в теплообменник. После поломки мембраны многие владельцы задаются вопросом о том, как найти новую мембрану, какого она должна быть качества и как подобрать мембрану к конкретной модели колонки. Следует заметить, что в большинстве случаев устройство колонок похоже.

Сборка устройства

В старых водонагревателях Нева и Астра ставим на место верхнюю крышку водяного регулятора и закручиваем восемь винтов по принципу один напротив другого. Определяем, где вход в регулятор и ставим его к трубе, по которой в колонку поступает вода. Водяной узел вставляется в газовый и закручивается три винта, с помощью которых они крепятся друг к другу. Желательно поменять прокладки на входе и выходе. После этого закручиваются накидные гайки ключом на 24.

В новых водонагревателях закручиваем четыре шурупа на водяном регуляторе, прикручиваем водогазовый узел к горелке. Далее горелочный блок прикручиваем к задней стенке, подключаем электроды розжига и ионизации и ключом закручиваем накидные гайки.

После сборки проводим проверку. При открытом кране горячей воды постепенно включаем воду на входе колонки. Убеждаемся, что нигде нет протечек. Можно перепроверить, проведя сухими салфетками на накидных гайках. Через несколько минут кран закрываем и проверяем те же соединения, но уже под давлением. Если всё в порядке, открывается вентиль газа и проверяется работа колонки

Важно проверить газовые соединения, нанеся мыльный раствор. Если нигде нет протечек и все работает, можно крепить кожух колонки. Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Также процесс замены мембраны колонки Астра ВПГ-21 1-В11-УХЛ 4,2 смотрите на видео:

Получите нашу книгу

Замена мембраны газовой колонки Нева 3208

Современные газовые водонагреватели проточного типа в своей конструкции имеют резиновую мембрану, которая служит для включения колонки. Постоянное давление воды портит её, изнашивает и заставляет рваться. необходимая работа и составляющая часть годового технического обслуживания. Наиболее подвержены к износу мембраны в аппаратах отечественного производства. За один год работы колонки НЕВА 3208 можно произвести до трех замен.

Замена мембраны газовой колонки — работа, не требующая профессиональной подготовки, но требующая внимательности. В этой статье, мы расскажем вам как своими руками произвести замену мембраны на примере газовой колонки НЕВА 3208.

Что представляют собой мембраны для газовых колонок

Быт человека должен быть комфортным. Чтобы достичь удобства, многие оснащают свое жилище различными современными приспособлениями. Некоторые из них необходимо иметь в каждом доме, так как без них уровень жизни значительно снижается.

При правильном выборе колонки и ее использовании можно быть уверенным в долгом сроке ее службы. Но случается и так, что колонка ломается. В таких ситуациях владельцы часто не знают, с чего начать ремонт. Если вода на выходе имеет недостаточную температуру, дело определенно в мембране, которая, возможно, пришла в негодность.

Что такое мембрана:

  • В большинстве колонок мембрана состоит из резины.
  • Мембрана для газовой колонки довольно часто приходит в негодность, материал изнашивается, что приводит к его разрыву.
  • Мембрану устанавливают в водном узле устройства. Она регулирует давление воды.
  • Если колонку включают, мембрана прогибается.
  • Газ подается к горелке, запуская процесс подогрева воды.

Если мембрана повреждена, колонка перестает качественно нагревать воду, так как холодная вода не попадает в теплообменник. После поломки мембраны многие владельцы задаются вопросом о том, как найти новую мембрану, какого она должна быть качества и как подобрать мембрану к конкретной модели колонки. Следует заметить, что в большинстве случаев устройство колонок похоже.

Подготовка

Перед заменой или установкой новой газовой колонки подготавливается место.

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Как выполнить чистку «лягушки»?

Очистку узла следует проводить каждый год. После снятия крышки или разбора редуктора на две части проводят чистку внутри блока и техническое обслуживание элементов. В процессе очистки блока удаляется накипь и твердые частицы, осевшие на дне узла. Также следует почистить сетку на вводном патрубке. Шток рекомендуется смазать касторовым маслом или солидолом. Прокладку также необходимо промазать, если чувствуется, что она потеряла эластичность.

Уход за элементами водяного блока продлит эксплуатационный срок газовой колонки и снизит вероятность появления каких-либо неисправностей.

При каждой чистке проверяют работоспособность составляющих и при необходимости их заменяют:

  • смена сальника штока обычно требуется примерно каждые 3 года для защиты газового клапана от попадания влаги;
  • мембрану следует менять при появлении микротрещин или при разрывах.

Менять изношенные детали нужно на новые фирменные изделия. Мембрану можно приобрести отдельно, однако, при желании удастся найти также комплект, который включает в себя все составляющие для замены.

Неисправности и их устранение

Очень часто встречается ситуация, когда колонка не зажигается. Обычно это случается, когда отсутствует тяга в вентиляции. Причиной может стать образование большого количества сажи или попадание постороннего предмета в воздуховод.

Большинство моделей снабжены специальным защитным устройством, которое и блокирует поступление газа. Поэтому непосредственно перед запуском необходимо проверять тягу с помощью зажженной спички или листка бумаги. В аппаратах с автоматическим розжигом могут выйти из строя элементы питания, которые следует заменить. А также нагреватель может не запускаться, если в системе водоснабжения слабый напор. Происходит это часто из-за засорения водяных фильтров.

В этом случае теплообменник снимают и прочищают с использованием химических веществ. При правильной эксплуатации и техническом обслуживании нагреватель может прослужить очень долго, даже превысив установленный срок службы.

Обслуживание, ремонт и подключение газовых колонок и котлов

Для обеспечения непрерывной работы газового водонагревателя необходимо следовать основным эксплуатационным требованиям и не допускать непрофессионального подхода. К сожалению, приходится констатировать неутешительный факт: каким бы качественным и надежным водонагреватель не был, со временем он так или иначе будет требовать проведения ремонтных мероприятий. Если у вас возникли неполадки с газовым водонагревателем, мы в состоянии предложить квалифицированную помощь – мастер по ремонту водонагревателя на дому всегда к вашим услугам.

Стоимость выезда и диагностики 0 рублей в случае ремонта техники специалистами Аква-Мастер

Бесплатная диагностика

При ремонте мы используем только новые запасные части, сертифицированные производителями бытовой техники

Оригинальные запчасти

Мастер приедет в удобное для вас время в течение 24 часов после согласования заявки

Оперативный выезд

Наши мастера работают ежедневно с 9 до 23 часов, поэтому вы сами назначаете время ремонта

Удобное время

Специалисты Аква-Мастер имеют профильное образование, регулярно повышают свой профессиональный уровень, проходя обучение и стажировку в сервис-центрах производителей бытовой техники

Квалифицированные мастера

На все работы и запасные части Аква-Мастер дает гарантию от 3 до 24 месяцев с момента ремонта

Гарантия до 24 месяцев

НаименованиеСтоимость, руб.
1Вызов специалиста по Москве500
2Вызов специалиста в Московскую область 600 руб. — 10 км от МКАД, свыше — 30 руб./км.
3Диагностика поломки700
4Ремонтные работыОт 1000

Виды неисправностей проточного водонагревателя

Газовый проточный водонагреватель – сложное оборудование, которое при соблюдении правил эксплуатации и должном уходе прослужит длительное время. Как правило, установка выходит из строя по причине отсутствия ежегодного обслуживания, низкого качества воды и газа, при неграмотной установке, износе деталей.

К неисправностям колонок относят:

  • перегрев оборудования;
  • самопроизвольное выключение техники;
  • возникновение посторонних звуков;
  • проблемы с розжигом и др.

Регулярное обслуживание установки выявит возможные сбои при работе оборудования. Сервисные мероприятия выполняют сотрудники сервисного центра в соответствии с рекомендациями производителя.

Электрический накопительный прибор нагрева воды

В накопительном водонагревателе (бойлере) вода нагревается до 35-38ºС и затем ее температура поддерживается на этом уровне автоматически. При открытии крана теплая вода вытекает из емкости, а вместо нее в бак поступает следующая порция холодной воды. Длительность нагрева воды в данных водонагревателях зависит от двух параметров. Это объем бака и мощность ТЭНа. Чтобы потери энергии были минимальными, баки для воды выполняются теплоизолирующими (в виде термоса), что не позволяет отдавать тепло воды на нагрев помещения, где установлен водонагреватель.

Типовое устройство накопительного электрического водонагревателя

Такой аппарат можно подключить к обычной розетке, так как для постепенного нагрева воды не требуется высокая мощность. К примеру, 150-литровые водонагреватели такого типа потребляют не более 2 киловатт. Именно это обстоятельство и делает популярными эти приборы, поскольку их можно установить практически в любое помещение. Кроме того, высокий спрос на них обусловлен и другим преимуществом накопительных водонагревателей: воду можно расходовать с двух водозаборных точек одновременно – и на кухне, и в ванной.

С другой стороны, бойлеры имеют и некоторые недостатки. Это большие габариты, необходимость в периодическом техническом обслуживании: очистка нагревательных элементов от накипи, замена магниевого анода. Не секрет, что любой ТЭН в процессе эксплуатации покрывается накипью, что уменьшает его теплоотдачу, а, следовательно, растет расход электроэнергии на нагрев воды. Чтобы защитить ТЭН от накипи, возле него встраивают магниевый анод в виде стержня. Растворяясь в процессе эксплуатации, он уменьшает образование накипи. По мере изнашиваемости, а это зависит от интенсивности эксплуатации и уровня жесткости воды, анод меняют. Объем нагретой воды зависит от емкости бака, поэтому выбирая накопительный водонагреватель, нужно ориентироваться на нужную вам емкость.

На слишком большой бак расход электроэнергии будет больше, да и занимать он будет лишнее пространство. Поэтому стоит подумать хорошо, чтобы выбрать прибор с оптимальной для вас емкостью, не тратить лишние деньги и не занимать лишнюю площадь. Если водонагреватель необходим только для подачи теплой воды на случай периодических отключений, достаточным будет объем в 10-15 литров. Только для принятия душа будет достаточным прибор с емкостью бака 50 литров. Для горячей ванны потребуется бак объемом до 150 литров. В загородном доме, где отсутствует централизованное горячее водоснабжение, необходимый объем составляет 200 литров и более.

Большинство производителей выпускают модели горизонтального и вертикального исполнения, в последнее время созданы и современные универсальные конструкции (устанавливаются по необходимости – либо горизонтально, либо вертикально).

Советы по выбору

  • Подбирая подходящую мембрану для водонагревателя, работающего на газе, нужно учитывать марку аппарата, поскольку в одних колонках установлены круглые диафрагмы, а в других – детали с довольно сложной формой.
  • Если вы не смогли отыскать в наличии круглую диафрагму именно для вашей колонки, допустимо приобрести и установить вместо нее деталь аналогичного диаметра для колонки другого производителя, к примеру, мембрану с диаметром 73 мм.
  • Если колонка служит вам уже дольше пяти лет, покупайте мембрану сразу с пластиковыми деталями, которые к ней примыкают (со временем из них вымываются пластификаторы, что приводит к хрупкости).

Советы по выбору

  • Подбирая подходящую мембрану для водонагревателя, работающего на газе, нужно учитывать марку аппарата, поскольку в одних колонках установлены круглые диафрагмы, а в других – детали с довольно сложной формой.
  • Если вы не смогли отыскать в наличии круглую диафрагму именно для вашей колонки, допустимо приобрести и установить вместо нее деталь аналогичного диаметра для колонки другого производителя, к примеру, мембрану с диаметром 73 мм.
  • Если колонка служит вам уже дольше пяти лет, покупайте мембрану сразу с пластиковыми деталями, которые к ней примыкают (со временем из них вымываются пластификаторы, что приводит к хрупкости).
