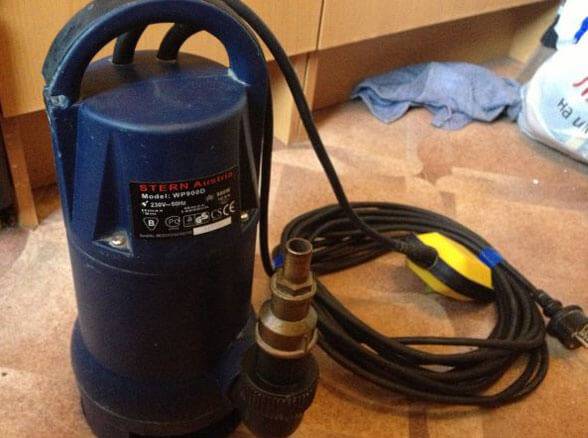

Как провести ремонт дренажного насоса своими руками: обзор частых поломок

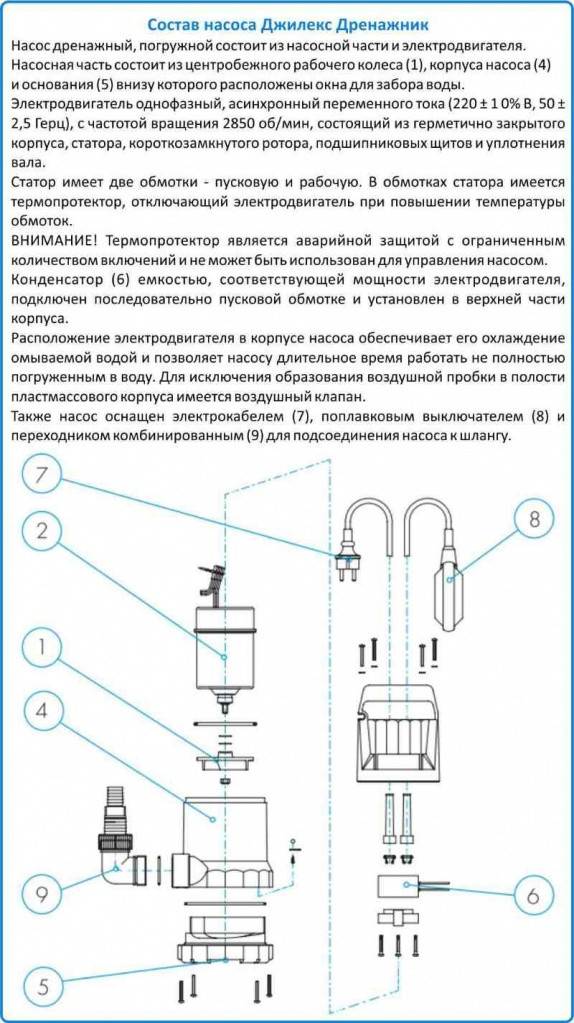

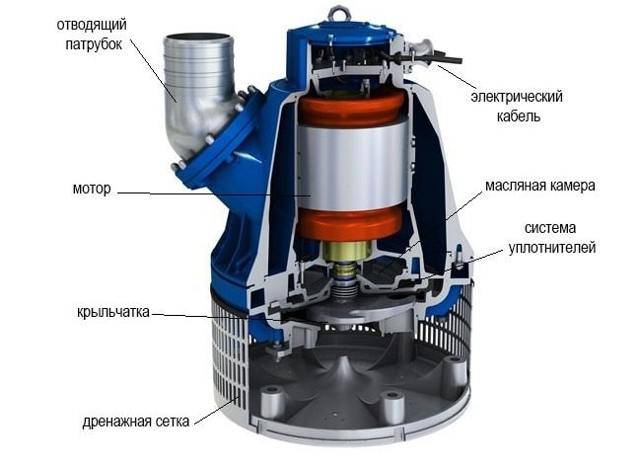

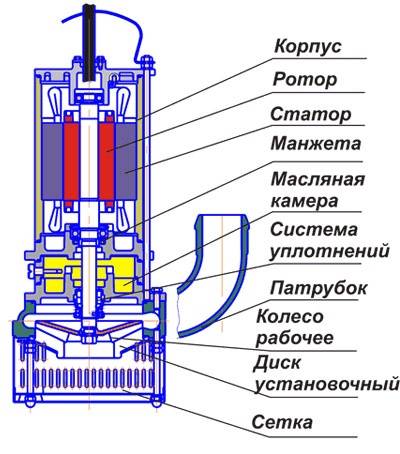

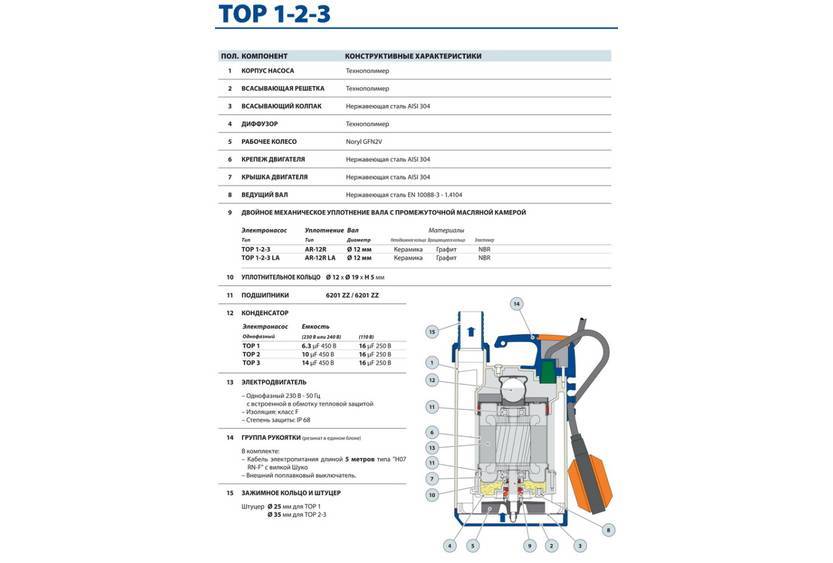

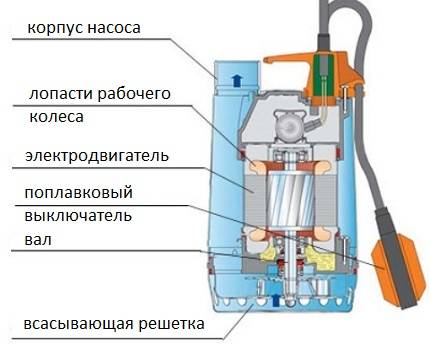

Устройство

Элементами дренажного насосного оборудования являются:

• двигатель – если аппарат небольшой, он находится во внутреннем пластиковом корпусе;
• конденсаторный двигатель с термозащитным выключателем, предотвращающим перегрузку (в более дорогих усовершенствованных моделях);
• корпус внутренний и наружный – в современных дорогостоящих агрегатах их делают из высокопрочного полипропилена, армированного стекловолокном. Также корпусы делают из пластика или нержавеющей стали. При работе аппарата пространство между корпусами заполняется водой, благодаря чему агрегат не перегревается;
• рабочий вал изготавливают из нержавейки;
• крыльчатка или рабочее колесо располагаются в наружном корпусе на валу. От конфигурации этой детали зависит размер частиц, которые способен переработать насос;
• поплавковый выключатель – служит для отключения и включения аппарата в автоматическом режиме. Данное устройство контролирует уровень жидкости в колодце или емкости, обеспечивая защиту механизма от «сухого хода». Оно отвечает за своевременное включение аппарата.

Как выявить причину неисправности дренажного насоса?

Перед поиском причины поломки нужно тщательно промыть насос. После этого попробовать снова его включить: возможно, он и не ломался и ремонтировать его не нужно, он мог просто забиться частичками фекалий. Если промывка не помогает, то надо отмести все остальные простые варианты поломки, которые не потребуют разборки дренажного насоса.

Например, среди таких вариантов могут быть:

• Внезапное отключение электричества в доме (как ни странно, но чаще всего причина «поломки» заключается именно в этом).
• Обрыв кабеля (такой вариант тоже возможен: проверьте весь кабель на целостность, также проверьте вилку и саму розетку или удлинитель, к которому подключен насос).

Если все это не помогло найти причину поломки насоса, то придется разбирать насос. Ремонт можно попробовать сделать и своими руками.

Критерии выбора дренажных насосов

Есть несколько правил, которые следует соблюдать в случае выбора аппарата:Необходимо учитывать вид перекачиваемой жидкости – здесь обращают внимание на величину фракций в грязной воде. Нужно внимательно ознакомиться с основными параметрами дренажного агрегата, чтобы остановить свой выбор на определенной модели

• напор – данная величина для оборудования средней производительности составляет 7-10 метров. В некоторых моделях она достигает более 30 метров. Данные относительно напора насоса зависят от расстояния, на которое планируется подавать жидкость;
• производительность – выбор зависит от объема резервуара. Например, для емкости в 40 «кубов» достаточно аппарата с 10 кубовой производительностью в час. Для промышленных целей нужны более производительные насосы – около 100 м³ /час и более;
• глубина погружения аппарата – максимальное данное значение достигает 5 -15 метров, а минимальное — 0,3 — 0,9 метра.

Следует помнить: когда агрегат работает, его насосная часть должна быть под водой.

Кроме этого, нужно знать, от каких моментов зависит продолжительность срока эксплуатации насоса:

• качество материалов, из которых изготовлены элементы оборудования;
• температура перекачиваемой грязной воды, она не должна быть более +50°С;
• диаметр прохода стоков;
• наличие защиты от возможного перегрева. Обычно в насос встраивают термореле (оно отключит питание, если температура жидкости становится критической) и поплавковый выключатель.

Как разобрать насос

Самый простой тип поломки – отказ двигателя. Даже после нескольких попыток его невозможно запустить. Причины этого стоит искать в лопасти рабочего колеса, в которой застрял инородный предмет.

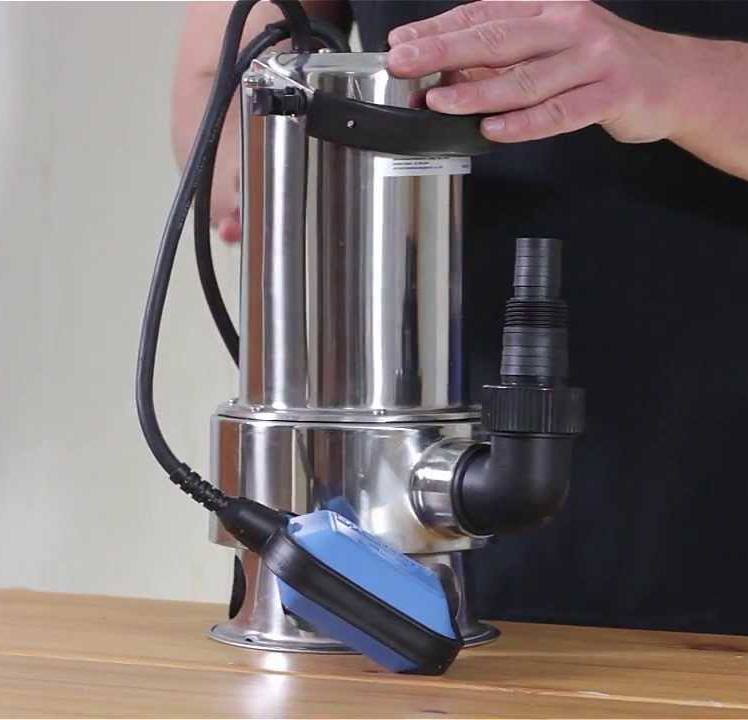

Детали для ремонта насоса с поплавком найти достаточно легко

Решить возникшую проблему можно в течение 1-2 часов. Достаточно аккуратно разобрать насос «Джилекс» для удаления лишних предметов.

Во время указанной процедуры проверяется целость и геометрия всасывающей решетки. Любые сколы, разрывы и выраженные деформации говорят о необходимости ее немедленной замены.

Повысить эффективность проводимых ремонтных мероприятий помогут перечисленные ниже советы:

1. Посторонние предметы часто выводят из строя поплавковый выключатель – в этом случае заменяется сам прибор или провод, идущий от помпы к поплавку;
2. Поломка конденсатора в электрической цепи питания устройства – его вывести из строя может даже незначительный скачок напряжения; если он сломался, то нужно просто в верхней части корпуса найти специальное отверстие и произвести замену;
3. Обрыв на участке электрической цепи – контакты «подгорают» на фоне воздействия на двигатель постороннего предмета или скачка напряжения.

Гидравлики говорят, что проблемы в работе дренажного насоса, обусловленные сбоем в электронной части, найти можно почти сразу. В глаза бросается след от короткого замыкания или оплавления. Сложнее обстоит дело с поиском неисправности, вызванной попаданием в систему посторонних предметов. Здесь требуется тщательно осмотреть каждую деталь.

Предотвращение неисправности насоса

Гораздо проще любую поломку предотвратить, чем затем выполнять ремонт насосов водяных.

Порядок проведения профилактики заключается в следующем:

• Насос достается из скважины. Этот процесс не всегда простой, особенно если глубине скважины достаточно большая, а вес оборудования достигает 50 килограммов. Работу нужно выполнять с помощником.
• После извлечения насоса из источника внимательно рассматриваются все составляющие элементы оборудования.
• Проверяется отсутствие повреждений на корпусе, наличие загрязнений, нет ли очагов коррозии.
• Насос ненадолго запускается и прослушивается его работа, любой побочный звук может указывать на наличие неполадок.
• Вероятность возникновения поломок значительно снизить помогают периодический контроль работы агрегата и очистка его от грязи.
• Песок и ил на насосе указывают на необходимость раскачки скважины, иначе дальнейшее заиливание может стать причиной поломки насоса, что устранить вряд ли удастся.

Как отремонтировать водяной насос

Схема подсоединения водяного насоса для подачи воды в дом

Возможные причины поломок и методы их устранения указаны в таблице:

Причина поломки	Как ремонтировать
Питание на электромотор поступает, однако рабочее колесо стоит на месте
Заблокировано рабочее колесо, произошло окисление вала	При блокировке рабочего колеса посторонним предметом, необходимо его извлечь.Окисление, которое возникло при длительном простое, может спровоцировать блокировку вала. Вал необходимо провернуть рукой, перед этим снимается защитный кожух, или рабочее колесо
Не соответствуют паспортным данным параметры электрической сети	На вводе проверяются параметры электросети и подключение на колодке клеммы
Насос не включается и нет никаких звуков
Отсутствует напряжение питания или произошли нарушения в электрической цепи	Проверяются на вводе параметры напряжения, отсутствие повреждений электрических сетей и схема подключения насоса
Повредился плавкий предохранитель из-за работы электродвигателя с перегрузкой	Меняется повреждённый предохранитель, а отрицательные результаты указывают на повреждение обмотки двигателя
Насос во время работы издаёт несвойственный шум
Воздух попал в проточную часть, что, возможно, вызвано перегрузкой электродвигателя	Выпускается скопившийся воздух. Установить автоматический отводчик воздуха в верхней части обвязки насоса
Возникла кавитация в насосе, сопровождаемая вибрацией	Во всасывающем патрубке давление должно быть выше кавитационного запаса насоса не меньше, чем на 0,5 м.вод.ст
Образовался «сухой ход»	Отсутствие воды во всасывающем патрубке
Ниже высоты всасывания отметка уровня жидкости	Опустить насос или поднять уровень воды.Воду из нижнего резервуара насосом можно поднимать на высоту не выше пяти метров за счет разрежения, которое обычно возникает в рабочем колесе
Насос начал вибрировать
Повредился подшипник	Меняются и смазываются подшипники.
Не закреплён корпус насоса	На раме или фундаменте надежно закрепить насос. При этом должна четко выполняться инструкция по монтажу и соблюдаться требования проекта
Ниже паспортных напор или подача воды
В обратную сторону вращается рабочее колесо	Это может произойти с насосами, имеющими трёхфазное питание
Срабатывает во время пуска внешняя защита мотора
Возникли неполадки в электрической части	Проверяется наличие в клеммной коробке всех фаз. Проверяются все контакты предохранителя. Контролируется сопротивление фазы на заземление
Очень часто происходит срабатывание защиты двигателя
В помещении высокая температура	Температура в помещении не должна быть выше 40°C
Повредились подшипники	Заменить и смазать элементы

Как правильно составляется технологическая карта ремонта водяного насоса хорошо подсказывает видео в этой статье. Правильный уход, который требует водяной насос, ремонт устройства своевременный и качественный, продлит его эксплуатацию на долгие годы.

Основные неисправности дренажных насосов ↑

Насос не работает, если:

1. Произошло замыкание по причине резкого перепада напряжения в электросети, сгорела обмотка.
2. Поплавок (если речь о приборе с поплавком) заклинило ниже уровня срабатывания (держат стенки колодца, шланги, кабель питания).
3. Крыльчатку заклинило механическими включениями, попавшими в корпус.
4. Вышел из строя конденсатор.

Насос не работает, но гудит, если:

1. Вышел из строя клапан.
2. Крепление амортизатора на штоке ослабло.
3. Шток оборвался.
4. Вышел из строя кабель питания (перетерлись провода внутри общего кабеля).

Перечислены основные неисправности. Для выявления индивидуальных поломок потребуется диагностика.

2 Как ремонтировать насос Ручеек?

Ремонт вибрационного агрегата начинается с извлечения из колодца. Нестабильно работающий насос погрузите в емкость с водой. Включите в сеть, проверив напряжение. Если оно соответствует 200 В, выключите насос, слейте с него воду и продуйте выходное отверстие ртом. Приступайте к разборке.

Перед этим рекомендуется на стыкуемых элементах наметить карандашом или фломастером, что обеспечит правильность сборки и ее оперативность. Однако помните, если гарантийный срок устройства не истек, самостоятельно вскрывать корпус запрещается. В этом случае обязательно обратитесь в сервисный центр. Разборка проводится с помощью тисков. Ими сжимают уступы на корпусе, размещенные около винтов. Ослаблять винты, также как и закручивать, необходимо постепенно.

Не лишним будет при первой разборке винты заменить на аналогичные с головкой под удобный шестигранник. Данные действия позволят в дальнейшем облегчить сборку-разборку устройства. Для понимания того, с чем имеем дело, предлагаем рассмотреть наиболее распространенные причины неисправностей.

2.1 Возникли посторонние шумы и звуки

Насос издает характерный звук, похожий на звон. После разборки, произведите тщательный визуальный осмотр. Если в ходе осмотра обнаружено на поверхности электромагнита отпечаток якоря и черное пятно, это свидетельствует о том, что якорь ударяется о поверхность магнита. Данная неисправность негативно влияет на вибратор и ведет к сгоранию обмотки.

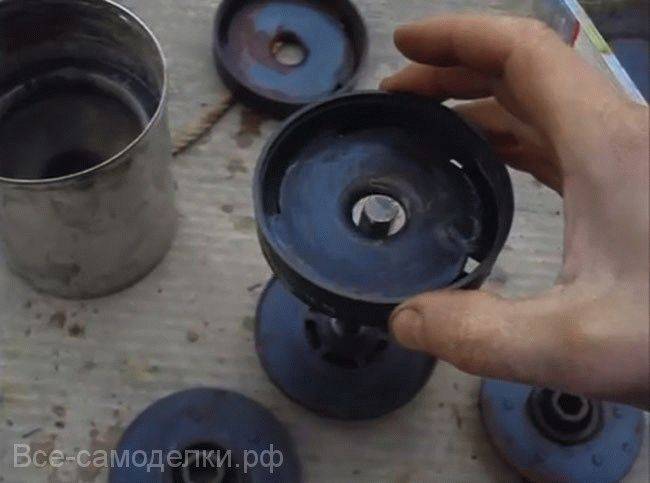

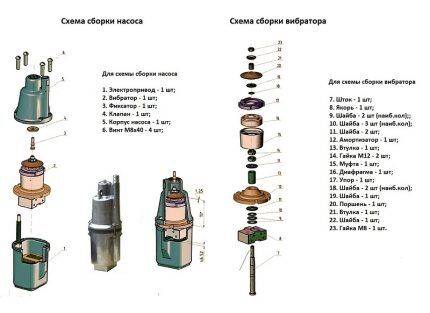

Разборка насоса и необходимые инструменты

Необходимо замерить расстояние от крышки заливки до поверхности магнита. Высота заливки должна равняться 3,9 см, но значение на штангельциркуле – 4,9 см, поскольку толщина планки, расположенной на поверхности заливки, составляет 1 см.

Затем разбирают вибратор, осуществляют замену регулировочной шайбы в соответствии с нормой высоты заливки. Например, если она равна 2,85 см, то потребуется шайба 1,05 см. Большую втулку вставляют в амортизатор, а в поршень – малую. После того, как насос скручен, производят при помощи кернения стопорение винтов.

Следите за тем, чтобы не возник перекос, винты вкручиваете равномерно и плотно, слишком не зажимая, дабы не сократить промежуток между якорем и магнитом. С помощью измерительных приборов проверьте параметры насоса. В случае отсутствия стука, высоте подъема не менее 40 м – вам удалось отремонтировать свой агрегат успешно.

2.2 Насос гудит и плохо качает

Ручеек плохо качает и гудит. Причиной этому может стать ослабление гаек либо износ клапана. В первом случае разберите насос, закрутите гайки до упора. Верхнюю нужно зафиксировать, чтобы избежать подобной проблемы в дальнейшем. Если в процессе обнаружена ржавчина на стяжных винтах, воспользуйтесь болгаркой для их аккуратной срезки, замените на новые с шестигранной головкой. Во втором случае просто замените клапан, в качестве которого подойдет пробка от медицинской бутылки.

2.3 Разгерметизация насоса

Корпус соприкасается со стенками скважины, наблюдается разгерметизация прибора. В результате ударов о стенки скважины, равносильные ударам молотка, корпус не выдерживает перегрузки, нагревается, заливка отслаивается от магнита. Если агрегат работал в сухую, будут наблюдаться подобные явления. Нужно извлечь магнит, прежде отделив электрическую часть, нарезать неглубокие бороздки по всей поверхности болгаркой. Затем он смазывается герметиком и возвращается в корпус на свое место. При этом используется пресс. Дождитесь пока герметик высохнет и соберите насос.

2.4 Неисправности, связанные с электропитанием и давлением

Когда в вибраторе возникает недостаточная величина забора, устранить проблему следует добавлением шайб на вибратор. Их количество определяется до восстановления необходимого давления воды опытным путем. Если при подключении пробки выбивает, проверьте обмотку в якоре. В данном случае, скорее всего, она сгорела, и ее нужно обновить.

Вибрационные насосы поставляются в комплекте с кабелем

При обугливании кабеля, необходим тестер для проверки на его исправность. Он также требует замены. Следует сказать, что не всем моделям доступна такая процедура. В этом случае кабель наращивают методом скрутки.

Когда оборвался шток (качающий механизм) или произошло его разрушение вследствие механических воздействий, ремонт нецелесообразен. Рассмотрите вариант покупки аналога.

Методика устранений неисправностей дренажных насосов

Необходимо произвести диагностику и установить неисправный узел. В зависимости от этого принимается решение. Возможно, придется обратиться в сервисный центр. А может быть, ремонтировать уже нецелесообразно и нужно купить новый дренажный насос. Чаще всего достаточно произвести очистку и замену узлов. Это можно сделать своими руками.

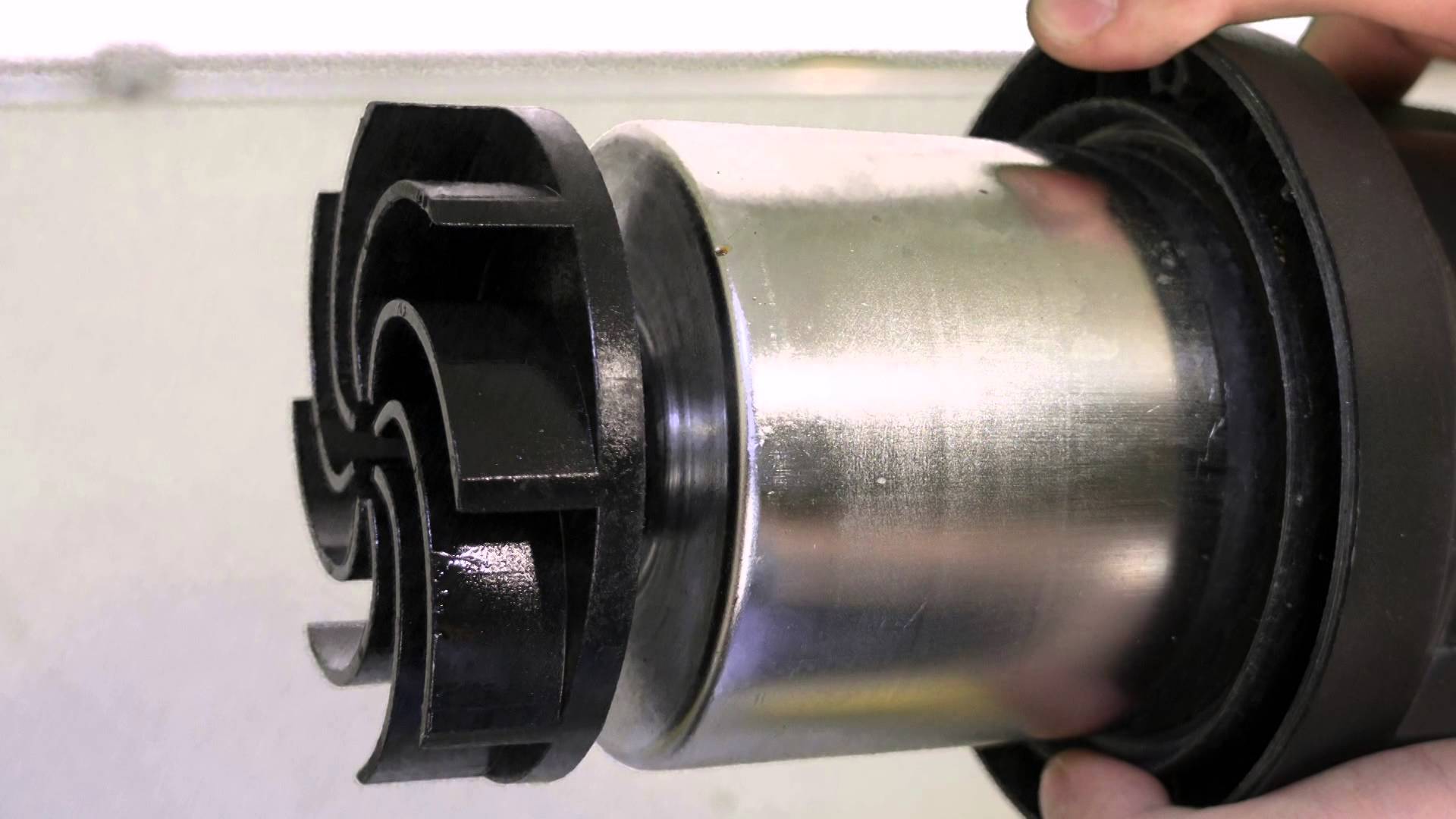

Рабочее колесо дренажного насоса

Самостоятельный ремонт дренажного насоса позволяет:

• заменить конденсатор, поплавок или крыльчатку;
• восстановить целостность электрического кабеля;
• избавиться от засора или заиливания внутренних рабочих полостей.

Если неисправность коснулась обмотки, то ремонт нужно доверить профессионалам. Целесообразность этого шага определяет стоимость нового перекачивающего устройства. Если речь идет о недорогом китайском приборе, то имеет смысл потратить деньги на покупку нового, нежели пытаться восстановить старый.

Замена шнура электропитания

Гибкий шнур часто выходит из строя ввиду того, что возможны заломы внутренних жил. Также возможно отсоединение в вилке или в местах прикрепления к обмотке двигателя. С вилкой понятно – разобрали, прикрутили, заизолировали. Если же речь идет о том, чтобы разобрать корпус, первое – отключаем прибор от сети.

Разборка должна производиться аккуратно, без рывков и особых усилий. В противном случае можно расколоть корпус. Перед тем как разбирать, прибор нужно вынуть на поверхность и просушить

Важно, чтобы вода не попала внутрь. Если же это произошло, перед сборкой просушиваются и все внутренности

Вскрыв корпус, нужно отвинтить крепление контакта и освободить его от оставшегося в зажиме остатка кабеля. Оголив провод, фиксируем его на прежнем месте. После этого привинчиваем зажим и выполняем действия по сборке в порядке, обратном разборке.

Силовой кабель может иметь излом и в иных местах. Иногда это место можно выявить визуально. В таком случае с него снимают изоляцию (оголяют) и счаливают (скручивают) жилу. Это место должно быть заизолировано тщательным образом. Нужно помнить, что, упав в воду, электрический кабель может стать причиной несчастного случая.

Самопроизвольное выключение

Ремонт дренажных насосов возможен и в том случае, если симптомом неполадки является самопроизвольное отключение двигателя. Подключение к сети позволяет запустить насос, но через несколько минут работы он не работает. Перезапуск дает такой же эффект.

Разборка дренажного насоса

Чаще всего это результат работы защитной системы от перегрева. Возможно, слишком поднялась температура двигателя или кабеля. Нужно убедиться, что напряжение в сети находится в допустимом для насоса диапазоне. В случае когда существует различие, ремонт не является методом устранения. Для того чтобы дренажный насос мог включаться без самовольных остановок, придется купить трансформатор.

Если замеры напряжения сети показали, что проблема не в этом, убеждаются, что по всей трассе водоотвода нет засоров. Проверяют и крыльчатку. Суть такова. Засор не позволяет нормально прокачивать воду, и мощность двигателя является критичной. Как следствие возникает перегрев, на который и реагирует система защиты. Она, в свою очередь, отключает его во избежание перегорания.

Скачки напряжения в сети также могут влиять неблагоприятно. Для того чтобы сгладить их подключают стабилизатор. Но это уже не касается ремонта, а является рекомендацией.

Самые тяжелые случаи

И последнее. Если при запуске, вырубается все электроснабжение, то самостоятельный ремонт не рекомендуется. Повторные попытки ни к чему не приведут. В этом случае поможет сервис или покупка нового оборудования.

Как помочь двигателю включиться?

Ремонт дренажного насоса может быть последствием следующего признака неисправности. Подключение к сети обеспечено, электричество есть, но двигатель не работает. В этом случае придется пройти по всей цепи. Сначала проверяют целостность силового кабеля. Затем, причина может быть в следующем:

• обрыв провода обмотки статора;
• обездвижен подшипник (заклинило);
• всасывающее отверстие непроходимо ввиду засорения;
• вышел из строя поплавковый выключатель.

В последнем случае, ремонт дренажного насоса лучше доверить специалистам. Они проверят работоспособность выключателя, замкнув контакты реле. Самостоятельно рекомендуется прибегать к устранению неисправности, если она заключена в отсоединении контактов самого выключателя.

Когда включение двигателя невозможно по причине поломки конденсатора, можно самостоятельно его заменить. Некоторые модификации обладают специальным доступом к этому узлу. О том, как правильно произвести замену, написано в инструкции для дренажного насоса.

Как выбрать водяной насос

Перед приобретением агрегата необходимо четко определить для каких целей будет использоваться оборудование:

• Орошение и полив приусадебного участка.
• Снабжение дома водой.
• Выполнение дренажных работ.
• Использование для устройства в систему отопления.
• Осушение водоемов.

После этого:

Рассчитывается напряженность эксплуатации агрегата, что зависит от объема необходимой для нужд воды.
Приобретать модель, у которой небольшая цена, не стоит. Обязательно внимательно изучаются технические характеристики устройства, отзывы потребителей о нем

Насос предназначен к длительной эксплуатации, что указывает на долгосрочное вложение, а демонтаж и затем ремонт или замена агрегата очень затратные операции.
При изучении технических характеристик устройства, особое внимание обращается на следующее:

1. есть ли защита насоса от «сухого хода» и возможных перегрузок;
2. желательно, чтобы его детали были изготовлены из нержавеющей стали, это увеличит срок службы изделия.

Учитываются требования к электросети, какое напряжение необходимо для ее использования.

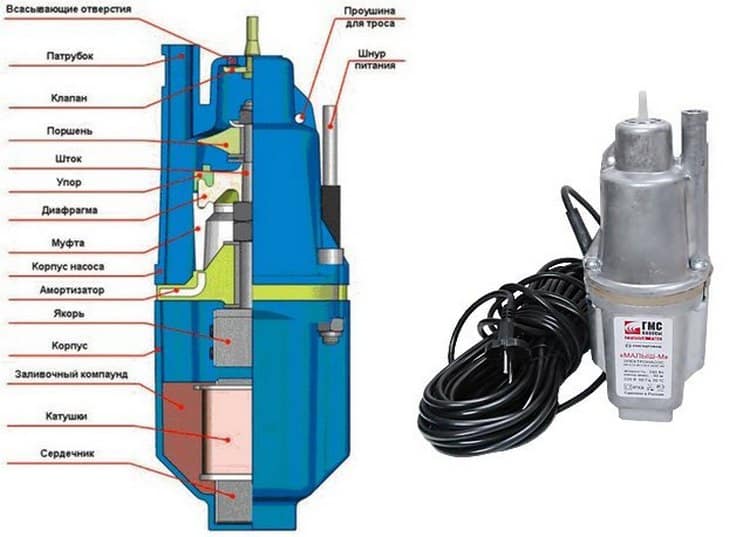

Устройство водяного насоса

Принцип устройства всех водяных насосов для дома или дачи – один, общий. В процессе работы внутри себя устройство создает вакуум, после чего жидкость внутрь вакуумной камеры втягивается из резервуара, затем с силой выталкивается наружу и направляется по трубе к месту назначения.По способу создания вакуума бывают такие принципы действия агрегатов:

Электромагнит — главный элемент. При подаче на его обмотки переменного напряжения элемент притягивает якорь к себе, а после смене полярности якорь опять возвращается в первоначальное положение. На фото показано устройство водяного насоса для дачи.

Устройство водяного насоса

• В течение одной секунды якорь совершает сто колебаний.
• Столько же раз вибрирует поршень связанный с якорем.
• Вода — это упругая среда, поэтому вибрации вызывают ее колебания, а избытки воды выталкиваются через клапан в напорный патрубок.

Распространенные неполадки

Характер неисправности и факторы ее появления:

1. Не гудит, а также не функционирует. Дренажник опустился в воду, поплавок всплыл и располагается на плоскости, провод подключен к цепи, однако мотор не функционирует, отсутствует вибрация. Фактором неисправности считается несоответствие заявленной мощности двигателя, а также электрической сети, к какой подключено устройство.

   Внимательно прочтите свойства помпы, его мощность и коэффициент полезного действия. Насос опустился в воду не очень глубоко, и поплавок не действует. Вытащите устройство и, подняв подушечку вверх, вновь подключите его в сеть.

2. Функционирует, однако не выкачивает. Мотор подключен, однако вода не поступает на плоскость. Факторов этому несколько. Забилась предохранительная сеть, которая блокирует отбросы и камешки на дне корпуса. Приподнимаем устройство и очищаем фильтр. Плотная фракция оказалась в сбросном шланге, и произошло засорение.

   При подобной неисправности его может выбить из основания насоса. Если же этого не случилось, необходимо отсоединить его самим, а также помыть. Разломалась крыльчатка. У нее могут разломаться шнеки либо разрушиться подшипник, узнать это, возможно, разобрав помпу.

3. Вибрирует и сильно нагревается. Нарушилась оплетка электродвигателя, вода оказалась в моторном отсеке, развалился подшипник вала. Прибор вибрирует, а также сильно нагревается, притом вода поступает рывками либо совсем прекратила поступать на поверхность. Немедленно обесточиваем оснащение и вытаскиваем его на плоскость. Фактор неисправности скрывается изнутри.

   Для диагностики потребуется обязательно разобрать корпус. Поломались несколько лопастей рабочего колеса. Вращение совершается эксцентриком, а также бьет по корпусу с одного края.

4. Плохой напор при бесперебойно функционирующем моторе – итог неисправности механической доли помпы. Крыльчатка либо подшипник, закупорка сбросового шланга либо всасывающего фильтра. Убирается обычным промыванием в чистой воде или подменой механических элементов.
5. При подсоединении устройства к сети действует автомат. Предохранитель выключает сеть, в случае если совершается замыкание. Проконтролировать все электронные компоненты насоса. Провод пройти тестером, а также определить, в каком месте случилось непродолжительное замыкание – поменять его.
6. Устройство функционирует, однако само выключается. Подключено к сети и функционирует, бесперебойно качая воду. Внезапно сам выключается. Фактор – несоответствие мощности двигателя, а также электрической сети. Скачки напряжения тоже могут воздействовать на бесперебойную работу аппарата. Решение элементарное – подробно изучить руководство и свойства помпы, поставить стабилизатор напряжения.

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

• электрическая часть;
• механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Как разбирать насос для ремонта

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать. Как это делать, мы рассмотрим на примере насоса «Водомёт». Разборку выполняем в такой последовательности:

1. На входном патрубке необходимо открутить цилиндр с перфорированным днищем. Это фильтр грубой очистки, защищающий изделие от песка и заиливания.
2. Далее своими руками с вала на двигателе насосного агрегата демонтируются все шайбы, диски и «стаканы». Чтобы вам было проще установить снятые изделия в нужном порядке назад, выкладывайте их рядом в той последовательности, в которой вы их снимаете.

1. После этого со скважинного насоса «Водомёт» необходимо демонтировать стопорное кольцо двигателя. Эта деталь закрывает крышку моторного отсека. Для этого необходимо воспользоваться киянкой. Ударом этого инструмента сдвигаем двигатель вниз, после этого тянем за шнур и возвращаем его обратно. После таких манипуляций уплотнительное кольцо сдвинется. После этого стопорное кольцо смещают отвёрткой в сторону корпуса. В результате этого стопор перекосит и его легко будет вынуть.
2. Далее отсоединяем проводку, открываем крышку моторного отсека. После этого при помощи киянки и отвертки можно извлечь мотор из корпуса.

В результате такой разборки можно легко промыть и прочистить крыльчатку и все её составляющие элементы. Двигатель можно отвезти на диагностику и ремонт в специализированную мастерскую. После прочистки и ремонта сборка происходит в обратном порядке.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Различия погружных и поверхностных моделей

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

Дренажный насос Gardena Classic предназначен для перекачки грязной воды, имеет производительность 6 тыс. л/ч при максимальной глубине погружения 7 м

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Различия погружных и поверхностных моделей

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Заключение

В статье мы перечислили основные неисправности, которые имеют погружные и поверхностные дренажные станции и возможные способы их ремонта. Для самостоятельного устранения поломок нужно иметь хотя бы начальные навыки работы с устройствами, в противном случае лучше обратиться в сервисный центр. Ведь для чего нужен дренажный насос? Правильно обеспечения комфортной жизни в загородном доме или даче. А вот ремонтом и обслуживанием таких устройств должны заниматься специалисты. Если вы любите поковыряться собственными руками в различных устройствах, то недорогие модели станут для вас лучшим вариантом, а вот за ремонт дорогостоящих устройств лучше не браться.
