Как рассчитать диаметр и длину труб водопровода
Диаметр труб водопровода играет тоже немаловажную роль. Естественным является то, что узкая труба стоит намного дешевле, чем широкая. Но при этом узкая труба вызывает в трубопроводе турболизацию, из-за чего даже при нормальном давлении, на выходе из крана вода будет еле течь. По этой причине расчет диаметра водопровода должен быть точным. И лучше всего проконсультироваться у специалиста.
Для городских квартир расчет водопровода хозяева могут сделать самостоятельно
Для этого следует принять во внимание следующие данные:
- Допускается давление в водопроводе не ниже трех атмосфер.
- При использовании полипропиленовой трубы диаметром в 16 миллиметров, давление в водопроводе теряется на каждый метр до 0,05 атмосфер.
- В среднем по всей квартире происходит потеря давления в водопроводе на 0, 15 атмосфер.
- В отборно-учетном узле напор снижается до 0,25 атмосфер.
- Если в стояке напор измеряется в 4,5 атмосферы, то следует учесть то, что диаметр водопровода в 12 миллиметров может привести к турбулизации, а вот использование трубы в 16 миллиметров, самый оптимальный вариант.
Классика жанра – тройниковая схема разводки
Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).
Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.
Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов
Преимущества классической схемы:
- низкая стоимость;
- компактность;
- простота монтажа.
Недостатки этой системы разводки:
- перепады давления, вызванные одновременным включением двух точек потребления воды;
- перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
- не всегда можно удобно разместить тройники на площади санузла.
В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.
Тройниковая схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.
Подбор источника водоснабжения
Вне зависимости монтируется водоснабжение в обжитом здании или прокладывается в ходе строительства нового, к его проектированию и монтажу нужно подходить очень ответственно.
Прежде всего нужно определиться с источником для водоснабжения. Нужно знать, что по нормам водопроводная система должна обеспечивать водой каждого из проживающих в доме исходя из расчета 30-50 л в сутки на человека.
При обустройстве ванной и канализации расчетный показатель увеличивается в три раза. Для полива огорода и зеленых насаждений предполагается расход воды как минимум 5 л на кв. метр.
Получается, что объемы водопотребления загородного дома достаточно велики. Поэтому к выбору источника воды нужно подходить максимально ответственно.
Собственник может выбирать между децентрализованным и централизованным водопроводом. В первом варианте источником водоснабжения станет колодец, скважина и т.п. Во втором – водопроводная сеть, питающая его населенный пункт.
Грамотно спроектированная и обустроенная водопроводная система частного дома полностью обеспечивает все потребности жильцов в воде, как в холодной, так и горячей
Вариант #1. Стационарная централизованная система
Наиболее простой в реализации вариант, предполагающий подключение внутридомового водопровода к подающей воду централизованной магистрали.
Для осуществления такого подключения домовладельцу потребуется подать заявку в организацию, занимающуюся эксплуатацией централизованной магистрали. Документ будет рассмотрен, после чего выносится решение о разрешении или запрещении подключения.
Для подключения к централизованной водопроводной сети хозяин дома должен получить разрешение у эксплуатирующей ее организации. Следует также получить перечень условий на подключение, в которых указано место и способ присоединения, глубина прокладки труб для входа в водопроводный коллекторный колодец и прочее
В первом случае обязательно оформляется официальное разрешение, в котором оговариваются условия осуществления подключения и водопользования.
Вместе с ним выдаются подробные рекомендации со схемой, на которой указываются оптимальные способы проведения подключения с различными вариантами прокладки трубопровода.
Далее собственник может самостоятельно заниматься прокладкой труб либо воспользоваться услугами специалистов.
Вариант #2. Децентрализованный способ подачи воды
Предполагается, что вода будет подаваться в дом из реки, колодца, скважины и т.п
Важно, чтобы водозабор находился на расстоянии не меньше 20 м от септика, выгребной ямы и подобных им объектов
Оптимально бурить скважину или рыть колодец на минимальном расстоянии от дома. Это позволит сэкономить на трубах и облегчит обслуживание водопровода. Перед проведением работ необходимо убедиться, что источник сможет обеспечить требуемое водопотребление.
Источником воды для системы автономного водоснабжения частного дома может стать скважина, колодец или открытый водоем, вода которого отвечает требованиям СЭС
Практика показывает, что колодец хорош для сезонного использования. Однако для домов с постоянным проживанием его использовать не рекомендуется.
В этом случае оптимальным вариантом считается скважина, которая обязательно должна быть оборудована мощным насосом. Только так можно будет обеспечить достаточный для обслуживания всех нужд жильцов объем воды.
Принцип работы коллектора
Прибор представляет собой трубу с одним входом и несколькими выходами, которые расположены сбоку конструкции. Входное отверстие всегда на 30% больше боковых. Это дает возможность поддерживать требуемый напор и объем воды внутри системы, даже если несколько потребителей будут включены одновременно.
На рынке эти приборы представлены разными моделями, которые друг от друга отличаются материалом изготовления:
- из нержавейки;
- латунные;
- полимерные.
Два первых устройства крепятся к трубам через резьбу. Это касается и входных патрубков, и выходных. Последняя разновидность, как и все пластиковые и металлопластиковые трубы, крепится с помощью сварки или компрессионными фитингами.
Есть еще одно отличие – количество выходных патрубков. Чем их больше, тем больше диаметр главной магистрали. Количество патрубков варьируется в диапазоне от 3 до 6 штук. Если в водопроводной сети присутствует большое количество потребителей (более шести), устанавливают последовательно два или три коллектора. В таком случае используют гребенки с двумя сквозными отверстиями в торцах. Через них происходит соединение коллекторов между собой.
Устройства комплектуются запорными кранами, которые устанавливают на все патрубки. Стоят такие приборы дороже, но нет необходимости отдельно покупать запорную арматуру и присоединять к гребенке. Все соединения проводят в заводских условиях с предоставлением гарантий качества. Единственный минус соединения на заводе – невозможность провести замену кранов на новые. Если вышел из строя хотя бы один кран, менять придется всю гребенку. Поэтому производители изготавливают коллекторы с большой гарантией эксплуатации, которая варьируется в пределах 50 лет.
Последовательная водопроводная схема
Разводка водопровода в квартире по этой схеме является наиболее распространенной – при ее монтаже от точки ввода (стояка) прокладывается магистральный трубопровод, к которому посредством тройников выполняется подсоединение сантехнических приборов. Эта схема трубопроводов характеризуется неустойчивым давлением воды на разных ее участках – при работе сразу нескольких потребителей наблюдается недостаточность давления на дальних приборах. Так, к примеру, в квартирах, имеющих газовую колонку, при одновременном использовании холодной и горячей воды разными потребителями напор последней обычно ослабевает.
Еще один недостаток последовательной схемы водопровода – это невозможность использовать металлопластиковую трубу для скрытого монтажа. Как правило, фитинги такой системы являются довольно серьезным элементом ненадежности – если тройники прятать в стену, то в случае протечек, которые, кстати, случаются частенько, выполнить ремонт, не нарушая целостности облицовки стен, не получится. В этом отношении для последовательной схемы монтажа лучше использовать медную или, по крайней мере, полипропиленовую трубу.
Последовательная схема водопровода в квартире фото
Последовательная схема водопровода в квартирах с централизованным горячим водоснабжением и местными водонагревателями немного отличается. Если в первом случае обе магистрали берут свое начало от стояков, а заканчиваются на последнем сантехническом приборе, то во втором варианте от стояка начинается только холодный водопровод. Начало горячего находится непосредственно возле нагревательного прибора. Таким образом получается, что водонагреватель, каким бы он ни был, является одновременно концом холодного трубопровода и началом горячего. Именно с учетом встречного движения жидкости в двух различных трубопроводах и выполняется монтаж водопровода в квартирах с индивидуальным нагревателем.
Если вести речь об универсальных системах, в которых горячая вода может поступать как с центрального водопровода, так и с местного нагревателя, то такая схема монтируется по принципу централизованной запитки, а водонагреватель врезается в водопровод параллельно и отсекается запорной арматурой.
Как сделать водопровод в квартире
Что понадобится, кроме труб и фитингов
Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:
- Коренной кран.
- Опоры для крепления магистрали.
- Фильтрующие элементы.
- Счетчики расхода.
- Защитное устройство (УЗО) — нужно для электроприборов.
- Сантехнический шкаф для размещения оборудования — входит в комплект коллекторной разводки.
- Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.
Коренной кран — вводная запорная арматура
Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.
Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.
Изделия отличаются по устройству и принципу действия:
- клапанный коренной кран;
- шаровый;
- конусный.
Клапанный вентиль — это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.
Конусный механизм — следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.
Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.
Фильтрующие устройства
Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей — песка, ржавчины, металлической стружки и пр.
Устройства отличаются по типу чистящего элемента:
- с заменяемым картриджем;
- сетчатые;
- с наполнителем из кварцевого песка или активированного угля.
Регулирующие устройства
Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:
Клапанные механизмы для экстренного снижения давления.
- клапаны различного назначения;
- стабилизаторы давления;
- балансировочные управляющие устройства.
Стабилизаторы напора — это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.
Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.
Балансировочный клапан — тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.
Приборы учета
Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.
Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.
Аварийные устройства
Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций — беспроводные и проходные.
Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.
Прочие вспомогательные устройства сантехнического шкафа
Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.
Управлять водопроводом можно из технического шкафа.
Конструктивно модели отличаются по следующим признакам:
- С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
- Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).
Прятать трубы или нет?
Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:
Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:
- Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
- Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
- О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.
Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.
Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.
Схемы разводки водоснабжения
Выбор оптимальной схемы подключения водопотребляющего сантехнического оборудования зависит от количества потребителей, стадии ремонта, в которой находится квартира и финансовых возможностей ее собственника.

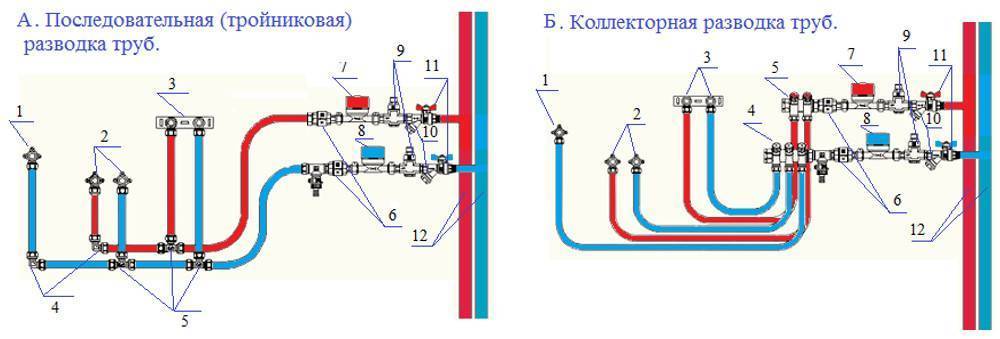

Сегодня наиболее распространены два метода распределения водоснабжения по внутриквартирным потребителям:
- Последовательная. От подающих воду стояков выводится единственный трубопровод магистрального типа, поочередно питающий сантехнику и бытовые приборы.
- Коллекторная. Через распределитель воды, именуемый «гребенкой», жидкость поступает к потребителям в квартире по отдельным трубам.
Зачастую в системах квартирного водопровода оба типа разводки совмещаются, это бывает удобно и выгодно. Рассмотрим названные схемы подробнее.
Последовательная разводка водопровода
Планируя построение квартирного водопровода на тройниках (последовательного), важно не ошибиться с диаметром труб. Корректно выбрать сечение магистрали позволит, в том числе, расчет потерь напора воды. Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)
Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)
Этот способ построения водоснабжения в квартирах широко применялся в советском прошлом по следующим причинам – малая площадь жилья, простота и дешевизна исполнения работ.
Недостатки последовательной магистрали выражаются в значительном понижении давления воды на последнем сантехническом оборудовании, подключенном к ней. В системах ГВС значительно остывает вода, приходится спускать ее и выжидать, пока жидкость необходимой температуры дойдет по трубе к потребителю.
Однако при небольшой протяженности водопроводной системы выбор тройниковой схемы подачи оправдывает ее сравнительная дешевизна.
Коллекторное водоснабжение квартиры
От последовательного трубопровода коллекторную магистраль отличает допустимость использования труб меньшего сечения без потери напора. Побудительный насос водопроводу на гребенке не нужен.
Принцип коллекторной разводки напоминает систему отопления «теплый пол» — потоки воды распределяются по нескольким трубопроводным веткам небольшой протяженности (+)
Для квартир большой площади подобное веерное водораспределение подходит идеально.
Прежде всего, объемы снабжения водой в каждый отдельный трубопровод позволяют выполнение точной регулировки. Специальные механизмы на коллекторной «гребенке» настраиваются под подачу необходимого объема жидкости.
Это особенно удобно для управления ГВС – в любой момент можно сократить подачу горячей воды к определенной точке потребления. Но коллекторные водопроводные схемы имеют сложную архитектуру и нуждаются в большем количестве труб для постройки.
Варианты разводки водопроводной системы в квартире
Схему разводки выбирают в зависимости от количества и расположения точек водопотребления
Используют две основные схемы: коллекторную и тройниковую (последовательную). Каждая из предлагаемых систем имеет свои плюсы и минусы, поэтому сантехники их применяют для различных ситуаций, связанных с расположением и количеством сантехнических приборов. Нередко обе схемы используют в одной квартире, создавая комбинированную систему водоснабжения.
Последовательная схема
Это самый простой способ организовать водопровод внутри квартиры. Состоит он из трубы, которую подключают к центральному стояку и проводят по всем комнатам, где расположены сантехнические приборы, которые подключаются к магистрали. Параллельно холодному водоснабжению прокладывают трубы для горячей воды.
Магистральная труба по диаметру должна быть больше участков отведения к потребителям. Чтобы подключить сантехнические приборы к основной магистрали, используют фитинг – тройник, поэтому нередко эту схему подключения называют тройниковой.
Спроектировать такую трубную разводку и смонтировать очень просто. Во всех многоэтажках, построенных в советское время, водопровод был организован именно по этой схеме. Главное преимущество – малый расход водопроводных труб.
Коллекторная схема
К схеме коллекторной разводки труб водоснабжения в квартире двоякое отношение. Во-первых, в такой системе используется большое количество труб и фитингов, а также устанавливается коллектор (гребенка), поэтому сеть обходится недешево. Во-вторых, это равномерное распределение воды по потребителям — к каждому из них вода поступает с одинаковым напором.
Схема установки коллекторной разводки заключается в том, что от стояка к коллектору монтируется одна труба. От коллектора до каждого сантехнического прибора ведется отдельный трубный участок. Кроме этого у коллекторной (лучевой) системы водоснабжения квартиры есть еще одно преимущество — возможность проводить ремонтные работы, не отключая всю сеть от стояка. На гребенке перед ветками потребителей устанавливают отсекающие краны, которые при необходимости закрывают для проведения ремонтных работ. При этом остальные контуры работают в штатном режиме.
Еще одно достоинство коллекторной системы – возможность персонализировать характеристики каждого водопроводного контура, который подводится к сантехническому прибору. К примеру, для качественной работы стиральной машины после отсекающего крана монтируют фильтр, который будет задерживать примеси в воде. Для унитаза фильтр ставить необязательно.
Можно немного сэкономить, если правильно рассчитать диаметр требуемых труб. Для раковины в ванной и мойки на кухне устанавливают трубу диаметром 15 мм. Для душа оптимальный вариант – 25 мм. Для унитазного сливного бачка – 20.
Все чаще специалисты рекомендуют перед каждым потребителем после коллектора монтировать редукторы. С их помощью регулируют поток воды: напор и объем.
Кроме большого расхода материалов, есть и другие минусы этой системы водоснабжения:
- провести установку водопровода в квартире лучевого типа под силу лишь опытному сантехнику;
- не всегда просто найти место для монтажа коллектора.
Рекомендуется сначала спроектировать сеть с учетом расположения сантехнических приборов, определиться с количеством труб, фитингов и других дополнительных материалов и после этого переходить непосредственно к выполнению монтажных работ.
Комплексная схема
Если городская квартира имеет большую площадь, есть смысл совместить коллекторную и тройниковую систему. Суть комплексного подхода заключается в том, что на один или два трубопровода, расположенных после гребенки, можно подключать не один, а несколько сантехнических приборов. При этом подключение проводить последовательно. К примеру, в кухню подвести одну трубу от гребенки, а к ней подключить мойку и посудомоечную машину. В ванной комнате к трубе подключают раковину и душ.
Такое подключение будет иметь недостатки последовательной системы, но в некоторых случаях она является оптимальным вариантом. Минус разводки – отключение всей ветки при проведении ремонтных работ. Однако именно комбинированный подход дает возможность немного сэкономить на трубах и фитингах.
Разновидности схем водопроводной разводки
Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:
1.последовательно.
2.параллельно.
Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.
Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.
Последовательный тип подключения
Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.
Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.
Параллельная разновидность подключения
Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.
Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.
Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

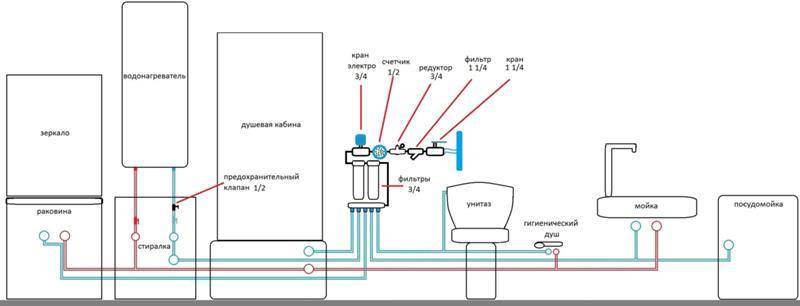

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.
Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.
Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.
Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники
Разновидности по способу подачи жидкости
Монтаж систем водоснабжения любой воды можно проводить различными методами:
1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.
2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.
Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.
Комплектующие для монтажа канализационных труб
Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.
Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется
для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от «очень опытных» сантехников,
что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры.
Со всей ответственностью могу заявить: это не так — в моей практике имеется великое множество подключений унитаза
таким тройником и во время эксплуатации нет никаких намеков на засоры.
Вообще, у сантехников существует правило: по возможности не делать на «каналье» углы 90, лучше поставить два уголка
по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев
технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!
Муфта переходная эксцентриковая 110-50 мм., именуемая в народе «бутылочка». Предназначена для перехода со 110-й
трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз — далее 110-й диаметр
без надобности и монтаж продолжается пятидесятым.
На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и «бутылочка». Таким образом организован вывод
на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив
стиральной машинки.
Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

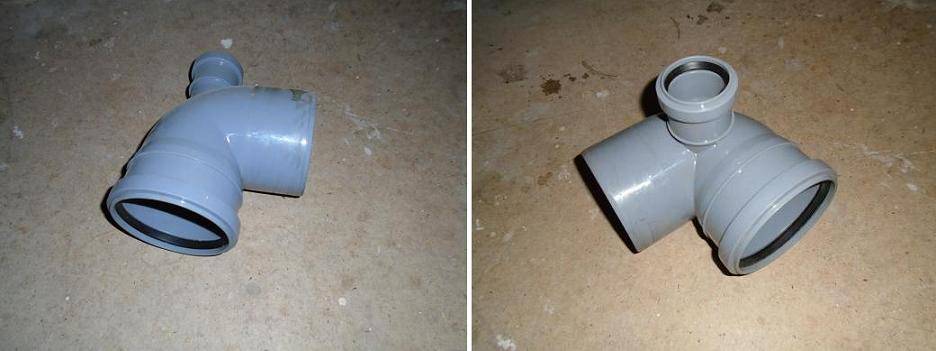

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство
из этих соединителей различаются на левые и правые. Некоторые примеры ниже:
В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов —
технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.
Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют
углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть
трубы на угол, отличный от прямого.
Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все
существующие — практически не возможно.
Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и
отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит
более бесшумно.
Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб —
регулируемые и нерегулируемые.
Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности
создавать уклон при креплении на пол. Хотя «смекалистый» мастер найдет способ закрепить клипсы на полу, на
разной высоте — при безвыходности можно крепить клипсы на бруски разной толщины.
Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.
Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая
высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только
канализационных. Размеры, подходящие для пластиковой канализации:«1» (регулируемый диаметр 32-36 мм. для крепления D32) «1¼» (38-43 мм. для крепления D32 в раструбе и для D40) «1½» (47-51 мм. для раструба D40 и для D50) «2» (57-61 мм. для раструба D50) «4» (110-116 мм. для D110)
Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку
отдельно и делать нужную длину самостоятельно.
Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления
на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет
сложно разобрать без расслабления хомутов, нужно это учитывать.
