Распиновка наушников: распайка, типы разъемов, схема

Схемы распиновки по производителям

Распиновка аудио Apple

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

1 — левый 2 — правый 3 — земля 4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый 2 — правый 3 — земля 4 — микрофон

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

Что делать если не работают наушники. Ремонт наушников своими руками.

Нам понадобится ножик, паяльник, припой, канифоль отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и запаяете к 3.5 мм разъёму. Советую место пайки залить горячим клеем(термоклей) и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится. Также смотрите Распиновка USB провода.

Разъем 3,5 мм Jack Можно купить по ссылкам ниже.

http://ali.pub/1ztx0m

http://ali.pub/1ztx53

http://ali.pub/1ztx53

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №	Имя пин-кода	Описание
1.	Tip	Левый
2.	Ring	Правый
3.	Ring	Земля
4.	Sleeve	Микрофон

Краткое описаниеДжек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Типы: Джек 3,5 мм

1. TS Тип пальчиковый аудио разъемЭти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS. Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.

2. Тип TRS пальчиковый аудио разъемЗдесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.

  Удлинитель USB на витой паре: делаем из несетевого принтера сетевой

Применение: колонки, микрофон, клавиатуры и т.д. 3. Тип TRRS пальчиковый аудио разъемАудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.

Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

2D-Модель

Ремонт кабеля наушников — Распиновка джек 3.5 мм

• https://2shemi.ru/raspinovka-shtekera-na-3-5-mm-pod-naushniki-s-mikrofonom/
• https://prohelps.ru/raspinovka-shtekera-na-3-5-mm-pod-naushnik/
• https://usilitelstabo.ru/raspinovka-dzhek-3-5.html

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка

Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Не работает микрофон в Windows 10

Если компьютер или ноутбук «не видит» подключенный микрофон, то проблема может заключаться в механическом повреждении линейного входа, порта USB, проводов или самого устройства. В системном блоке нуждается в проверке материнская плата: может отойти от разъема звуковая карта. Попробуйте использовать другое оборудование или гнезда.

Если с целостностью компонентов все в порядке, то переходите к поиску проблемы в системе. В первую очередь, проверьте, активен ли девайс на компе:

1. Перейдите в параметры и в поисковой строке введите «Параметры конфиденциальности для микрофона».

1. Проверьте доступ к микрофону на этом устройстве. Если он не активен, то нажмите на кнопку «Изменить», затем переведите тумблер во включенное состояние.

Существует еще один способ задействовать микрофон. Для этого нажмите на иконку звука в трее левой клавишей мышки и перейдите в параметры звука. В появившемся окне проверьте, правильно ли выбрано оборудование: раскройте список выбора устройства ввода и посмотрите, какие девайсы доступны. После этого можно проверить громкость звучания.

Чтобы система автоматически нашла причину проблему и решила ее, можно нажать на кнопку «Устранение неполадок».

В окне параметров нажмите на раздел «Панель управления звуком». В открывшемся окне нажмите на вкладку «Запись». Если выбрано не то оборудование, то найдите нужное и кликните по нему левой клавиши мыши. В контекстном меню выберите пункт «Включить».

Следует убедиться, что в свойствах микрофона на вкладке «Уровни» ползунок громкости звучания не смещен влево.

Windows 10 регулярно обновляется, поэтому если проблема была замечена после установки очередного апдейта, то рекомендуется сделать следующее:

1. Перейдите в параметры компьютера. Для этого можно воспользоваться комбинацией клавиш Win + I.
2. Перейдите в меню «Обновление и безопасность».
3. Найдите пункт «Просмотр журнала обновлений» и выберите его.

1. Чтобы список обновлений отображался в порядке даты установки, нажмите в таблице на столбец «Установлено». Выберите последний апдейт и удалите его с помощью специальной кнопки вверху.

Не забудьте проверить драйверы способом, который мы описывали выше. Это можно сделать с помощью встроенных средств операционной системы, а также вручную. Если на сайте производителя ПО не нашлось по названию девайса, то можно поступить следующим образом:

1. Перейдите в диспетчер устройств и кликните правой клавишей мыши по нужному устройству.
2. В появившемся меню перейдите в свойства.

1. На вкладке «Сведения» раскройте список и скопируйте значение ИД оборудования.

Скопированное значение можно вставить в поисковую строку браузера и найти подробную информацию об устройстве, включая актуальное программное обеспечение для корректной работы.

Через диспетчер устройств также возможно выключить, затем снова включить установленное оборудование.

Возможно, вас заинтересует статья о том, как определить песню по звуку.

Как определить размер разъёма для наушников

Диаметр разъёма или штекера большинство пользователей способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор. Отличить джек от Lightning и USИ труда не составит.

Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

• Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
• Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
• Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
• Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном, Как подключить беспроводные наушники к телефону, Как правильно настроить микрофон наушников на компьютере с Windows, Как правильно прогреть наушники и нужно ли это делать, Как самостоятельно починить наушники, если один перестал работать, Как улучшить качество звука в наушниках, Наушник не работает: диагностика поломки, способы ремонта, Нет звука в наушниках, Ремонт наушников своими руками

Проверка распиновки наушников нестандартных разъемов

Универсальный штекер — распиновка джек 3.для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №	Имя пин-кода	Описание
1.	Tip	Левый
2.	Ring	Правый
3.	Ring	Земля
4.	Sleeve	Микрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Типы: Джек 3,5 мм

1. TS Тип пальчиковый аудио разъем

Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS.

Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.

2. Тип TRS пальчиковый аудио разъем

Здесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.

Применение: колонки, микрофон, клавиатуры и т.д.

3. Тип TRRS пальчиковый аудио разъем

Аудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.

Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Распайка проводов наушников

Для работы стандартных наушников необходимо 3 провода, подсчет ведут от острого конца к кабелю. В некоторых моделях бывает по 4 элемента, разбитых на пары. Провода одинаковых цветов припаивают вместе. Демонтировать их с соединением jack несложно. Элементы прикрепляют к намеченным местам, которые находят, используя тестер. Jack 2.5 отличается только в точке разъема, но алгоритм совпадает. Micro и mini-USB бывают в мобильных девайсах, фиксируются они конгруэнтно.

Необходимое оборудование

Для распайки необходимы инструменты:

• средней мощности паяльник (до 25 Вт);
• припой;
• канифоль;
• мультиметр;
• плоскогубцы;
• лезвие;
• ножницы маникюрные;
• острый нож;
• небольшая отвертка;
• наждачное полотно.

В начале работы тестируют разъем, он должен соответствовать тому, который демонтируют.

Алгоритм действий

Восстановление наушников делают в такой последовательности:

• Старый разъем удалить (отступ от основания до 1 см).
• Аккуратно срезать изоляционный слой. Видны будут 4 провода, 2 из них цветные, 2 будут без изоляции.
• Соединительные элементы зачистить от лака, использовать лезвие, наждачную бумагу.
• Экран обоих каналов скрутить между собой. При таких обстоятельствах достаточно будет снять изоляцию, она нанесена в виде лака.
• Демонтировать разъем, продеть в основании провод от наушников.
• Концы припаять к разъему, произвести проверку.
• Активировать соединительный блок.
• Протестировать наушники.

Если гарнитура функционирует в штатном режиме, тогда разъем надо собрать.

Иногда возникают ситуации, когда работает только 1 наушник. В таких случаях необходимо:

• Зафиксировать кабель на специальном зажиме (расположен там же, куда припаивают общий элемент).
• Установить изолированный кабель (сделать обжим с использованием пассатижей).
• Контакты плотно обмотать изоляционной лентой или скотчем небольшой ширины, чтобы избежать механических повреждений.

Если нужно припаять 4 конца (четвертый для микрофона), то алгоритм будет тот же.

Если какой-то из динамиков не работает, возможны следующие причины:

• Неправильная пайка (проверить).
• У основания часто бывает разрыв. Это место нужно протестировать.
• В основании поврежден разъем.

Работы по распайке технически просты, выполнить их способен даже новичок.

Как включить микрофон на наушниках

Как подключить наушники от телефона к компьютеру как микрофон

Как почистить микрофон на телефоне

Способы подключения блютуз гарнитуры к ноутбуку

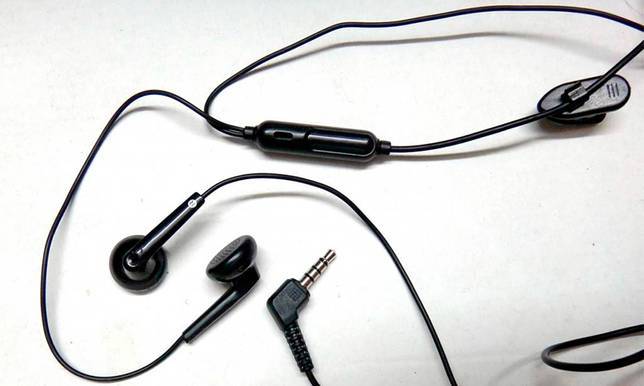

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

1. Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
2. С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
3. С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

1. Apple.
2. Samsung.
3. Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

1. Самый первый сегмент, край штекера отвечает за левый.
2. Второй сегмент за правый.
3. Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит: Tip — наконечник, Ring — кольцо, Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼

• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением. • 4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках. • 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов. • 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников) • 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК) • 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника. Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L 2 — Правый канал — R 3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный) 2 — Правый канал — Красный 3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼ Распиновка штекера компьютерного монофонического микрофона ▼ Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте. Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS

Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики

При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики.

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Полезное:  Распиновка щитка приборов авто ГАЗ (Газель, Волга)

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Lightning

Еще в 2016 году компания Apple приняла решение перейти с наушников разъема mini-jack на lightning. Начиная с iPhone 7 производители полностью отказались от 3.5 мм наушников. Теперь в комплекте со смартфоном идут аксессуары с lightning разъемом.

Особенностью такого штекера стала возможность выводить звук без его сокращения. Lightning разъемы передают полноценное звучание, тогда как 3.5 мм сжимали выходящий звук и могли передавать слушателю только CD-качество на 16 бит.

Сразу после перехода во всех официальных магазинах Apple появились сертифицированные аксессуары с lightning разъемом. Вот несколько преимуществ устройства:

• воспроизведение звука без искажений и сжатия встроенного ЦАП;
• электрическая энергия подается устройству непосредственно от источника;
• вероятность обмена цифровыми значениями между устройством и источником сигнала;
• возможность добавить в аксессуары другие функции (фитнес-датчики, цифровые введения).

Распиновка наушников с lightning кабелем представлена следующим образом:

• 1 контакт GND Земля;
• 2 контакт L0p Линия 0+;
• 3 L0n Линия 0-;
• 4 ID0 идентификатор /control 0;
• 5 PWR зарядка;
• 6 L1n Линия 1-;
• 7 L1p Линия 1+;
• 8 ID1 идентификатор /control 1.

Заключение

Мы разобрали, как подключить микрофон к компьютеру или ноутбуку различными способами, включая использование адаптеров, переходников или внешних звуковых интерфейсов. Также если Вам интересно, то прочитайте в статье, как подключить колонки, динамики, наушники, гарнитуру к компьютеру. Встроенные средства операционной системы Windows позволяют проверить, настроить и улучшить качество звучания без использования постороннего софта. При возникновении проблем также можно обойти штатными системными инструментами на программном уровне. В случае механических повреждений девайсов следует обратиться в ремонт или заменить их на другое оборудование.

Может быть интересно:

Как устроен системный блок
