Расчет площади воздуховодов и фасонных изделий: правила выполнения вычислений + примеры расчетов по формулам

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м?/ч;
• коттеджи – 500-2000 м?/ч;
• офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Пример расчета и обустройства вентиляции

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

1. Объем удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
2. В детской комнате: 21 х 3 х 1 = 63 м³/ч.
3. Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
4. Санузел – 25 м³/ч.
5. Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.

Наружная схема подачи воздуха и выброса вредных газов из комнат загородного дома Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами

Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

Пример организация воздухообмена в одноэтажном дачном доме

Как правильно организовать естественное движение потоков:

1. Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
2. В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
3. Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
4. Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
5. Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
6. За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Подробнее об организации природной вентиляции смотрите на видео:

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Основные требования к расчету

Правильные расчеты вентиляции обеспечивают комфорт жильцам дома Местоположение вентиляционного трубопровода определяется на этапе составления проекта, при этом готовятся участки для установки инженерного оборудования, закладывается количество отводов, переходов, тройников и крестовин.

Расчет воздуховодов должен гарантировать условия:

• в здании обеспечивается требуемый температурный режим с переброской тепла в требуемые помещения;
• скорость воздуха в каналах не уменьшает уровень комфорта человека;
• вредные химические частицы и взвешенные примеси присутствуют в атмосфере в объеме, который допускается санитарными нормами.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

1. Составление аксонометрической схемы, в которой перечисляются все элементы.
2. На базе этой схемы рассчитывается длина каждого канала.
3. Измеряется расход воздуха.
4. Определяется скорость потока и давление на каждом участке системы.
5. Выполняется расчет потерь на трение.
6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Цель выполнения расчетов

Особенности расчета и выбора воздуховодов зависят от их типа и материала, из которого они изготовлены. Последняя характеристика обуславливает нюансы, возникающие при движении воздуха и особенности взаимодействия лавины воздуха со стенками.

Воздуховоды бывают:

• металлическими – это может быть черная сталь, оцинкованная, нержавейка;
• алюминиевыми гибкими гофрированными;
• пластиковые вентканалы – гибкие и жесткие;
• тканевыми.

По геометрии сечения изготавливают воздуховоды круглые, прямоугольные, овальные. Последние не столь популярны, как два первых.

Даже если имеется самый правильный проект вентиляционной системы, ошибка в подборе сечений воздуховодов может привести к нарушению циркуляции воздуха.

Следствием ошибок в расчетах будет повышенная влажность, а дальше плесень и грибок в помещении. Без правильного расчета площади всех деталей невозможно подобрать подходящие элементы вентиляционного комплекса

От этого параметра зависит:

• скорость протекания воздушной массы и ее объем;
• степень герметичности соединений;
• шумность вентиляционной системы;
• электропотребление.

Вычисления, выполненные правильно, дадут возможность сэкономить средства, поскольку количество материала будет определено точно. Но помимо экономических вопросов, главными являются все-таки параметры вентиляции, обеспечивающие комфортные условия жизнедеятельности людей.

Это интересно: Обратный клапан на вентиляцию — применение и критерии выбора

Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

• самостоятельно при помощи формул;
• с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты. Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция

Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

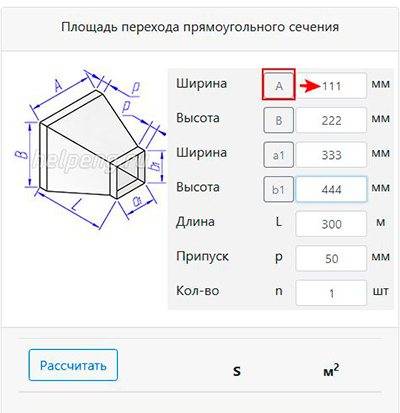

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

• наименьшее количество перемещаемых воздушных масс;
• скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

• чем больше сечение, тем с меньшим шумом двигаются потоки;
• соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

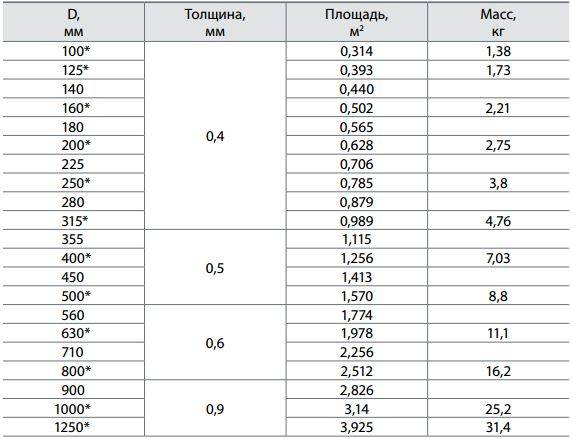

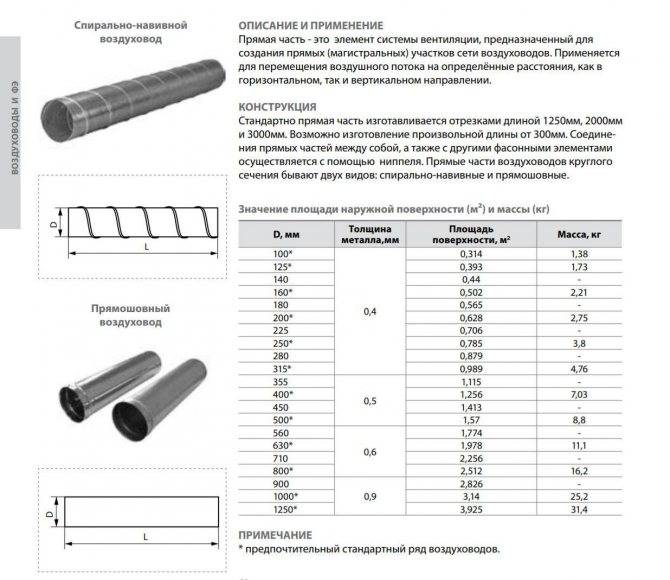

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

• π – константа, равная 3,14;
• D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

• площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
• обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
• проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения

4 Программы для помощи

Для исключения человеческих факторов в расчётах, а также уменьшения сроков проектирования разработано несколько продуктов, позволяющих грамотно определить параметры будущей системы вентиляции. Кроме того, некоторые из них допускают построение 3D-модели создаваемого комплекса. Среди них есть такие разработки:

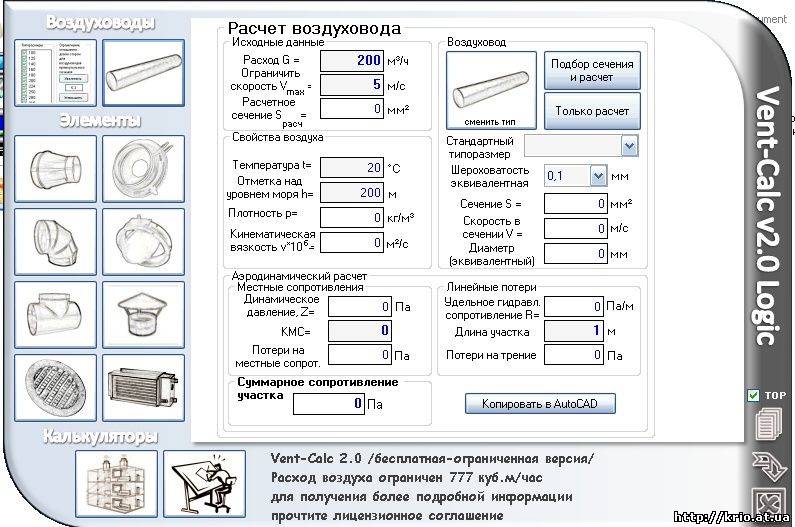

• Vent-Calc для расчёта площади сечения, тяги и сопротивления на участках.
• GIDRV 3.093 обеспечивает контроль подсчёта параметров каналов.
• Ducter 2.5 подбирает элементы системы по определённым характеристикам.
• CADvent, созданный на основе AutoCAD с максимальной базой данных по элементам.

Каждый решает проблему подбора габаритов будущей вентиляции самостоятельно. Для неопытного монтажника произвести проектирование и установку всех компонентов будет предпочтительнее с помощью специалистов, имеющих опыт по созданию таких магистралей и соответствующее оборудование и оснастку.

Общие сведения для вычисления

Диаметр вентиляционных труб зависит от площади дома и количества проживающих людей

К ключевым показателям относится площадь сечения короба, которая определяет скорость передвижения потоков. Закономерность проявляется в том, что при увеличении габаритов снижается давление и наоборот. Расчет квадратуры воздуховодов ведется несколькими способами, чтобы иметь возможность для сравнения итогов.

Показатели для выбора труб можно рассчитать по значениям:

• в соответствии с гигиеническими и санитарными нормами, приведенными в СанПиН;
• по числу находящихся в помещении людей;
• по площади и объему комнаты.

Подсчет проводится для отдельного помещения или строения в целом. Количество материала определяется на основе конфигурации и габаритов системы. Для круглых труб нужен диаметр и общая протяженность, а прямоугольные рассчитываются с применением ширины, высоты и длины магистрали.

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

7 Подводя итоги

Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.

Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки

Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции. А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен

А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.

Источники

• https://VentingInfo.ru/sistemyventilyacii/raschyot-ploshhadi-vozduhovodov-i-fasonnyh-izdelij-formuly-kalkulyator
• https://sovet-ingenera.com/vent/raschety/raschet-ploshhadi-vozduxovodov-i-fasonnyx-izdelij.html
• https://kalk.pro/ventilation/raschet-vozduhovodov/
• https://melt-spb.ru/ventilyacionnye/raschet-secheniya-vozduhovoda.html
• https://odstroy.ru/rascet-plosadi-vozduhovodov-i-fasonnyh-izdelij-ventilacii/
