Разбираемся, как проверить матрицу телевизора
Технологически характеристики современных телевизоров постоянно находятся на стадии совершенствования. Они, несомненно, восхищают своими цветами, контрастами и яркостью, но проблема с битыми пикселями остается актуальной каждый день. Жидкокристаллический экран способен воссоздать около миллиона цветов благодаря пикселям, которые управляются транзистором. Если же последний выходит из строя, то мы получаем неприятную картину.
Внимательно осмотрев экран на наличие основных типов дефектов, можно понять характер неисправности
В зависимости от того какого характера неполадка, мы можем столкнуться с 3 типами дефектов:
- Первый вариант включает в себя черную точку на светлом фоне;

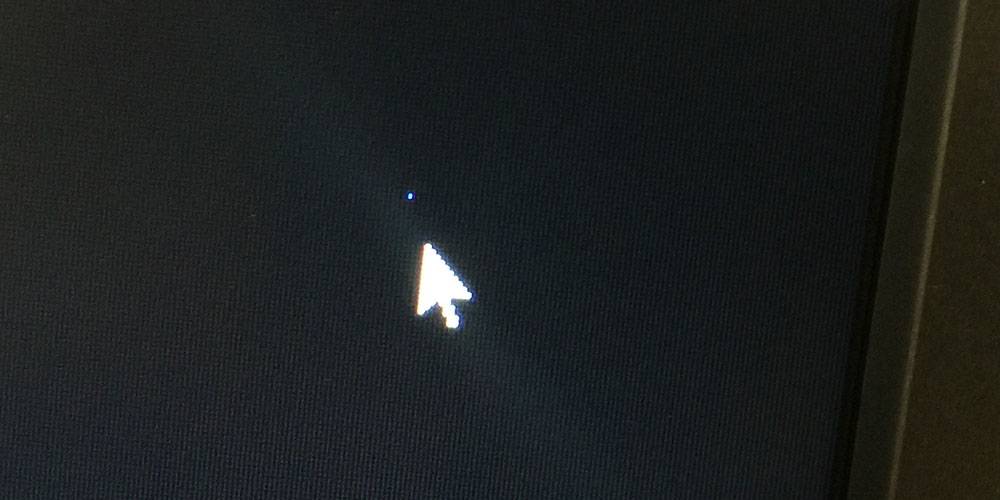

- Второй, белую точку на темных тонах;
- Третий тип – цветные точки, они могут быть красного, синего или зеленого цвета.
Нужно понимать, что изначальное наличие битых пикселей является заводским браком. При покупке в магазине очень сложно определить дефект на матрице, так как там телевизоры показывают исключительно яркие изображения. И в основных случаях о такой неприятности мы узнаем только дома. Не забывайте о том, что было сказано выше. Ведь в большинстве случаев вернуть технику обратно не получится, поэтому излишняя внимательность к покупке не повредит.
Online Monitor Test — проверяем с помощью тестировшика
Сервис Online Monitor Test – это англоязычный онлайн тестировщик монитора, который имеет несколько вариантов проведения проверки.
- «HTML FS» — просмотр результатов теста в небольшом отдельном окне.
- «Executable Mode» — этот вариант предлагает скачать программу на ваш компьютер под управлением Windows для проведения теста монитора оффлайн.
- «HTML Window» — активирование тестов в браузере.
Каждый из этих вариантов будет использовать один и тот же алгоритм проверки монитора, выбор любой из этих трех способов на конечный результат не влияет. Первым запустится автоматически тест на способность вашего монитора воспроизводить близкие по оттенкам цвета. Мониторы с качественным отображением оттенков способны различать между темными тонами разницу в два процента. Чтобы отобразились другие тесты на этом сервисе, передвиньте курсоры мыши в верхнюю часть экрана. Отобразится меню, где можно протестировать монитор разными способами.

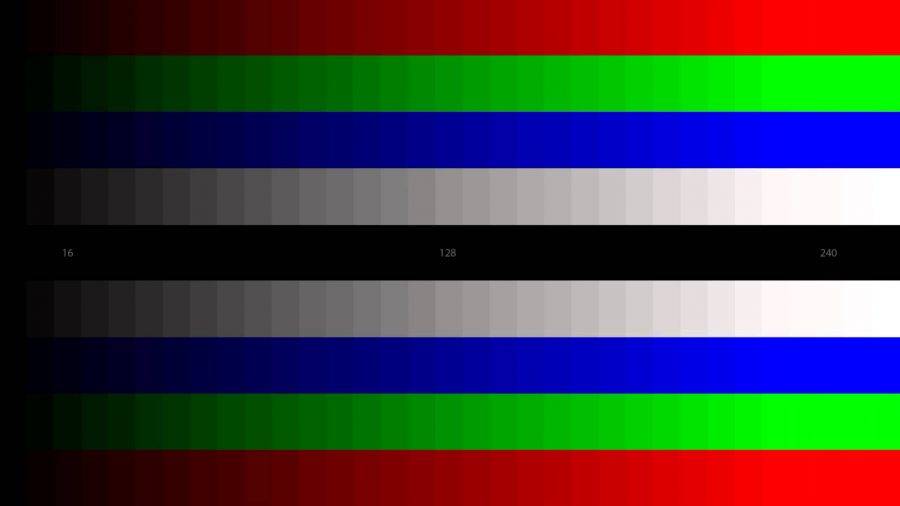

- Определение качества цветопередачи в применении градиентов любого тона в девяти режимах.

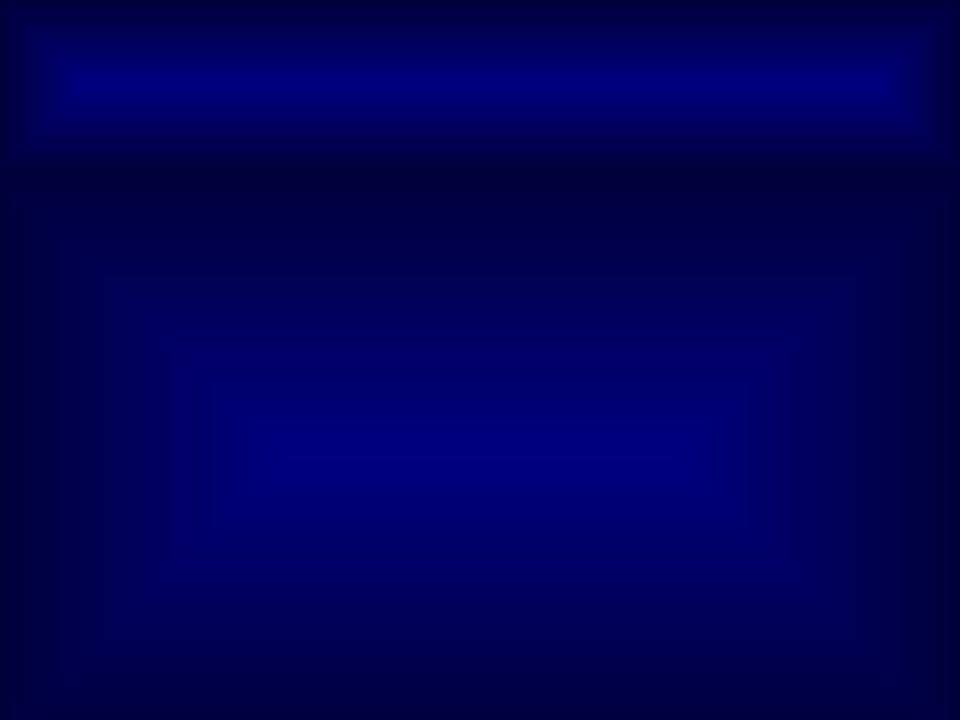

- Homogenuity – тест битых пикселей, а также определение равномерности свечения ламп экрана.
- Trailing – определение текущей реальной скорости отклика матрицы. Имеется шесть различных тестов.
- Text – тестирование текстовой информации на мониторе (читаемость, размытие). Есть возможность выбирать текст, подложки его расположения.
- Pixelmapping – тестирование разводов. Его еще называют муар.
Для тех, кто работает с несколькими мониторами одновременно будет полезен специальный тест «Input Lag Html», который отображает задержку вывода информации на другом мониторе.
Геометрия и сетки
Эти тесты предназначены для проверки правильной геометрии и вписываемости воспроизводимого монитором изображения.
Отсечение изображения
Не каждый дисплей на самом деле показывает вам каждый пиксель, который передается видеокартой монитору. Этот тест покажет вам, как часть изображения отсутствует. Если монитор настроен правильно, вы должны увидеть белую линию на внешней кромке всех пронумерованных прямоугольников по всему краю экрана. Если у некоторых прямоугольникв не хватает внешней белой линии у края экрана, то это значит, что край изображения обрезается. Номер у такого отсеченного прямоугольника показывает как много пикселей не хватает на этом краю экрана.
Формат 16:9
Тест, пример которого приведен выше, предназначен для проверки широкоформатных дисплеев с соотношением сторон 16:9. Здесь вы должны увидеть сетку из 16 одинаковых квадратов по горизонтали и 9 таких же квадратов по вертикали. По углам должы быть видны окружности правильной формы. Если вы их не видите или они отсечены или искажены, то ваш монитор либо не поддерживает соответствующий режим, либо необходимо настроить масштабирование изображения, которое может быть в сервисном меню дисплея.
Запустить тесты
Контрастность и яркость=”ltr”>
Контрастность и яркость монитора — это два взаимозависимых понятия, которые нельзя рассматривать отдельно друг от друга. Они имеют такое же влияние на зрение человека, как и мерцание. Чтобы понять оптимальный ли уровень яркости выставлен на мониторе, необходимо провести тест с картинкой. Изображение должно быть таким: на сером фоне размещено четыре прямоугольника белого, красного, синего и зеленого цветов, которые в свою очередь делятся на квадраты. Если вы видите четкую границу между этими квадратиками, то яркость и контрастность выставлены правильно, если же граница размыта или квадраты полностью сливаются в одноцветный прямоугольник, стоит зайти в параметры экрана и отрегулировать настройки.
Терминология=”subtitle”>
Color shift (цветовой сдвиг) — изменение цвета в зависимости от угла обзора. Довольно редкая на сегодня проблема, актуальная для TN- и в меньшей степени для VA-матриц.
Широтно-импульсная модуляция (ШИМ) — невидимое глазу мерцание светодиодов подсветки, которое может отрицательно влиять на зрение.
Glow (глоу) — падение контрастности и превращение черного в серый при увеличении угла обзора. Наблюдается на небольшом расстоянии от монитора. Характерно для IPS-матриц и браком не считается. Часто путают с засветами.
Засветы — естественный производственный эффект структуры ЖК-матрицы, который приводит к искажению цвета в углах или по краям при просмотре темных изображений. Найти монитор без засветов — сегодня почти невыполнимая задача.
Неравномерность подсветки присуща большинству современных матриц. Чаще всего проявляется на светлой заливке.
Tint (тинт) — перепад цветовой температуры в разных частях экрана. Проявляется в виде бледных зеленых и розовых пятен на белом фоне.
Кристаллический эффект (КЭ) — ощущение легкой нерезкости изображения, связанной с антибликовым покрытием монитора. Отсутствует в устройствах с глянцевым покрытием и сведен к минимуму в моделях с полуглянцевым/полуматовым экраном.
Black Crush — отсутствие оттенков, близких к черному, что приводит к слиянию темных элементов изображения. Особенность некоторых VA-матриц.
Дефектные пиксели — главный кошмар любого пользователя. Делятся на три типа:
- «мертвый» пиксель — всегда выключен, выглядит как темная точка на светлом фоне;
- «горящий» пиксель — всегда работает, виден как белая точка на черном фоне;
- «застрявший» пиксель — цветной пиксель, заметен только на контрастном фоне.
Что взять с собой=”subtitle”>
Для проверки устройства в магазине нам понадобится ПК, который могут предоставить в зоне выдачи, или свой ноутбук, если это магазин самообслуживания. На флешку следует заранее записать пару программ (о них расскажем чуть ниже), видео и несколько фотографий. Программы можно заменить набором цветных фонов.
В отличие от телевизоров в мониторах редко встречается режим встроенной диагностики. Надеяться на проверку с использованием MHL и телефона также не стоит. Намного надежнее взять с собой флешку или ноутбук, продумав вопрос возможности подключения к монитору (проще всего, если это будет HDMI-HDMI).
Причины появления
Причиной появления битых точек на матрице цветного телевизора может стать:
- перегрев или переохлаждение устройства. В результате воздействия высоких или низких температур субпиксели затвердевают и теряют способность передвигаться внутри жидких кристаллов;
- влажность окружающей среды. Повышенная влажность опасна для ЖК-подложки: при попадании влаги на матрицу образуются засвеченные области или белые точки дисплея;
- скачки напряжения. Сбой в электрической сети может привести к выходу транзистора из строя, в результате чего поступающая на RGB-матрицу энергия заставит субпиксели принять фиксированное положение;
- нарушение технологии производства. Стоит сказать, что в большинстве случаев заводские браки обуславливаются лишь тремя представленными выше факторами — во время производства матрицы проходят неоднократные процедуры промывки, сушки и литографии, малейшее несоблюдение технологических процессов которых приводит к дефектности конечного продукта;
- использование монитора для отображения статичного контента. При длительном отображении одной и той же картинки транзистор дисплея может перегореть, а кристаллы — «застыть». От данной проблемы не застрахованы даже телевизоры с поддержкой технологии HDR (10-бит и Dolby Vision).
Также матрица может пострадать во время небрежной транспортировки ТВ-аппарата в точку продажи: несмотря на прочную фиксацию в подложке, жидкие кристаллы очень чувствительны к резким механическим толчкам.
Что такое битый пиксель
Для начала нужно разобраться что такое пиксель на экране телевизора или монитора компьютера. Пиксель – это своеобразная сетка из клеток, которые формируют изображение. Каждый пиксель состоит из трех субпикселей – красного, зелёного и синего цвета. Каждый цвет контролируется отдельным транзистором, который в определенный момент времени включает или выключает его, тем самым создавая картинку, которую мы видим.
Даже самый простой дисплей состоит как минимум из шести миллионов субпикселей, а в 4К дисплеях их количество может доходить до 37 миллионов. Такое количество транзисторов может давать сбой, тогда любой из них, когда нужно включиться, он выключается – и наоборот. На экране появляется точка которая заметно выделяется – это и есть битый пиксель.
Не стоит отчаиваться – массаж может решить проблему
Если по гарантии обменять устройство не удалось, можно попробовать «кустарные» способы устранения битых пикселей. Существует два способа решения проблемы.
- Предварительно определив местонахождение битого пикселя и отключив устройство от сети, можно попробовать восстановить работу кристалла, используя физический массаж ватной палочкой дефектного участка. Вероятность восстановления низкая, но иногда устраняет заводской брак.
- Используя специальную программу, если проверка на битые пиксели показала дефект, нужно, подключив монитор или телевизор к компьютеру, попытаться восстановить работу кристалла аппаратным массажем. Производители массажных программ заявляют, что существует высокая вероятность решения проблем. В качестве примера: к таким программам относятся Bad crystal, JScreenFix, Pixel Repair.
Как проверить телевизор на битые пиксели.
В одной из публикаций, я уже писал о том, как с помощью хорошо зарекомендовавших себя программ проверить монитор на битые пиксели. Собственно тест на битые пиксели телевизора практически ничем не отличается и его вполне можно сделать при помощи тех же программ или через специализированный онлайн сервис в сети (о том как подключить Smart TV к интернету по Wi-Fi читайте здесь, а при помощи LAN кабеля тут). Чтобы проверить телевизор через программы его нужно будет подключить к системному блоку или ноутбуку. Но как быть если мы покупаем телевизор с жидкокристаллической панелью в магазине, а компьютера под рукой у нас нет.
Безусловно есть магазины, которые предоставляют платную услугу по проверке матрицы телевизора на битые пиксели. Но зачем платить, если можно выполнить тест самостоятельно. Для того, чтобы проверить телевизор наличие в нем битых пикселей нужно по очереди вывести на экран одноцветные фоновые изображения. Например, чтобы найти точку черного цвета, нужно вывести на экран телевизора фон белого цвета, а чтобы найти точку белого цвета нужно вывести на экран фон черного цвета. Вот по такому принципу ищут битые пиксели.
Итак, теперь вы полностью вооружены и можно смело идти в магазин за заветной покупкой в виде телевизора. Выполняйте тест без спешки и внимательно просматривайте все участки экрана и если дефектный пиксель в действительности будет, то вы его обязательно увидите. Следует сказать, что трудно заметить «мертвые» и «зависимые» пиксели. Так называемые «мертвые» пиксели видны не на всех цветовых заливках, а «зависимые» можно только выявить на муаре (заливки «шахматная сетка» и «сетка»). Также с помощью этих наборов можно проверить и монитор, но лучше воспользоваться специальными программами типа Nokia Monitor Test (о том как проверить монитор на битые пиксели читайте здесь).
Битые пиксели: понятие, причины появления
На дисплее огромное количество пикселей. Может появиться битый пиксель на телевизоре, так как невозможно гарантировать их стопроцентную исправность. На экране нередко можно видеть полностью неподвижные точки, светящиеся одним цветом. Со сменой изображения они не изменяют свое расположение и не меняют цвет. Именно так выглядит битый пиксель на телевизоре. Он может быть цветным, белым и черным. Выделяют следующие причины подобных дефектов:
- Обычный производственный брак.
- Несовершенство технологии.
Возникают битые пиксели в 2-х слоях:
- Тонкопленочные транзисторы.
- Жидкие кристаллы.
Когда из строя выходит транзистор, который управляет жидкими кристаллами, начинают появляться черны точки, которые обозначают не функционирующие ячейки. Этими кристаллами впоследствии управлять просто невозможно. Проводя проверку телевизора на битые пиксели, необходимо включить светлый фон, на котором они видны. Некоторые специалисты считают, что их невозможно «вылечить», хотя другие утверждают, что при использовании лазера можно вернуть частично рабочее состояние пикселю.
Вторую причину вызывает субпиксель, застывший в одном положении. Данная проблема проявляется в слое, где располагаются жидкие кристаллы. Подобный «застывший» объект имеет вид цветной или горящей (белой) точки. Программа проверки битых пикселей на телевизоре поможет определить и устранить данный дефект путем ряда физических манипуляций. В некоторых случаях битые пиксели исчезают сами по себе спустя какое-то время.
Битые пиксели. Как проверить монитор и вылечить их своими руками
Вы включаете монитор (или телевизор), и видите на картинке выбивающуюся из нужных цветов точку? Она может быть постоянно черной или постоянно белой, реже — синей, красной или зеленой. Но каким бы ни был битый пиксель, приятного в этом мало: даже одна проблемная точка будет мозолить глаза и портить впечатление от качественного, в целом, экрана.
Почему так происходит, откуда берутся битые пиксели и что с ними делать — расскажем ниже.
Коротко об устройстве монитора и о причине проблем с пикселями
В ЖК-экранах изображение создается из «сетки» из нескольких миллионов (или даже десятков миллионов, если это 4К-монитор) пикселей. Каждый пиксель состоит из 3 субпикселей: красного, зеленого и синего. Каждый субпиксель — управляется транзистором, который его «включает» или «выключает».
Если транзистор дает сбой — субпиксель, которым он управляет, останется включенным или выключенным. На экране мы будем это видеть, как выбивающуюся по цвету точку.
Как выглядят битые пиксели:
- белые («мертвый» пиксель) — значит, что транзистор у него всегда выключен;
- черные («горячий» пиксель) — транзистор всегда включен;
- красные, синие или зеленые, не меняющие цвет («зависший» пиксель, если транзистор отдельного субпикселя работает, но завис в каком-то положении).
А возможно и такое, что повреждается сразу группа пикселей. Визуально это может показываться как более крупная точка, так и как пятно разного размера, или даже целая линия.
Как проверять монитор перед покупкой?
Проверка нужна как с БУ, так и с новыми мониторами.
Как проверить монитор на битые пиксели:
- «Ручной» цветной тест. Самый простой вариант: вывести на экран однотонный фон (поочередно черный, белый, красный, синий и зеленый). На контрасте дефекты будут бросаться в глаза. Для проверки скидываем однотонные фоны на «флешку», и берем с собой.
- Использование специальной программы (например: Dead Pixel Tester, InjuredPixels, IsMyLCDOk, Bad Crystal). Любой такой тест на битые пиксели работает по тому же принципу: выводит на экран окрашенные в разные цвета фоны.
- Онлайн-сервисы (например: Monteon, Vanity Monitor Test, DeadPixelBuddy). Суть та же, только «флешку» брать не придется — проверка запускается на сайте.
Можно ли устранить дефекты?
«Лечение» возможно, только если это цветные точки. У черных и белых — поврежден транзистор, и его можно только заменить (но это тяжело сделать даже в сервисе).
Способы исправления:
- Физически. «Зависший» транзистор может снова заработать, если на него слегка надавить (например, ватной палочкой).
- Программно. Приложение запускает быстро меняющиеся разноцветные фоны. Частая смена может вернуть затормозивший транзистор в работу. Есть даже ролики на Ютубе, которые действуют по такому принципу (например — PixelFixel).
Можно ли заменить монитор с битым пикселем?
Можно, но не всегда.
Существует международный регламент ISO-13406-2, по которому мониторы делятся на 4 класса. Топовый — первый, у него все битые пиксели считаются браком, и монитор вам обязаны заменить или починить по гарантии. Естественно, что такие дисплеи стоят дороже всего.
А вот у 2-4 типов — битые пиксели уже не являются браком, если их не больше определенного количества. Сколько битых пикселей допускается:
- у 2 типа (почти все среднебюджетные мониторы) — не больше 2 дефектов;
- у 3 типа (бюджетные моники) — допустимо 5-50 битых пикселей;
- у 4 типа (самые дешевые) — от 50 до 500 (!).
Гуглите эту классификацию для выбранного монитора при покупке, чтобы понимать, на что вы можете рассчитывать. Если неприятный сюрприз все же обнаружился, когда вы покупали новый монитор — товар можно вернуть в течение 14 дней, предоставив чек и упаковку, и не объясняя причину возврата.
В тему: 10 крутых фишек WhatsApp, о которых вы даже не догадывались
Программный
Восстановление возможно за счет скорой смены цветов смежных точек. Можно сказать так: в это время субпиксели получают большое количество энергии, что и позволяет их «оживить», починить. Такая технология может помочь восстановить не менее половины «битых» точек, а иногда и все 90%. Но по времени каждый раз процесс восстановления занимает разное время. Не исключено и то, что восстановленный пиксель снова «застрянет» (особенно часто случается это в жару – под температурным воздействием). То есть существуют случаи, когда полностью «вылечить» битый пиксель невозможно.
Перечислим программы, которые помогают убрать «битые» пиксели.
Undead pixel. Программа предлагает сначала найти деформированные пиксели путем заливки экрана, на разных фонах будут заметны «бракованные» элементы. Когда диагностика произведена, можно приниматься непосредственно за «лечение». Сначала предписано установить параметры с количеством квадратиков, потом выбрать размер одного квадратика в пикселях и установить скорость их обновления по образцу. После старта мерцающие квадратики передвигаются на дефектные места. Когда пиксель замигает, это уже успех. Нужно просто ждать, когда «застрявший» пиксель пропадет. Правда, если ждать приходится больше 10 часов, скорее всего, конкретно этот пиксель не восстановится.
JScreenFix. Это сайт, а не программа, но бесплатный и удобный. Он восстанавливает пиксели почти так, как делает это предыдущий инструмент. Но параметры поменять во время операции не получится, как и работать на компьютере в это время невозможно (если речь идет о восстановлении пикселей на мониторе). Сервис выделяет зону с цифровым шумом, ее можно передвигать на требуемый участок телевизора.
PixelFixel. Это ролик на платформе YouTube, его нужно запустить на ночь. Длительность ролика – 12 часов. Цвета в нем сменяются так быстро, что у человека элементарно может закружиться голова (есть предупреждения даже о приступах эпилепсии). Но ничего этого не случится, если просто не смотреть на монитор во время работы ролика-восстановителя.
Следует попробовать те, что понятны в инструкции. Если реклама обещает избавиться от дефектных элементов за 10 минут, не стоит вестись на такое обещание. Далеко не всегда возможно такое быстрое «лечение», да и первоначальный «диагноз» решает многое. В основном популярные программы работают за счет быстрого цикличного переключения цветов.
Как проверить телевизор при покупке
Во время создания картинки на экране задействуются все пиксели. Например, у экрана Full HD около 2 миллионов точек, которые состоят из красного, зеленого и синего суб-пикселя.
Внимательно проверив перед покупкой в магазине экран на битые пиксели, можно быть уверенным в качестве изображения
Как правило, можно допустить определенное количество битых пикселей, существуют разные нормы, которые с этим связаны. Поэтому если вы уже после того как вернулись с магазина домой и нашли на экране от 1 до 2 битых пикселей, вернуть покупку вы не сможете. Делайте проверку сразу на месте в торговой точке.
Что мы ищем? Мы ищем точку небольшого размера, которая светится не тем цветом как остальные
Обратите внимание на то, что вам должны предоставить изображение, которое будет соответствовать разрешению экрана. Те пиксели, которые вовсе не работают, будут находиться постоянно в одной и той же точке и не реагировать на подаваемый сигнал
Такой дефект можно обнаружить на однотонном изображении.
Существует разновидность пикселей, которые перестают работать после нагрева матрицы, найти их можно только после того как телевизор проработает определенное время.
На данный момент в магазинах допускается определенный бандинг. Однако если в магазине можно осмотреть покупку, то например, при интернет покупке и пересылке по новой почте этого не сделаешь. Поэтому дома придется проводить тестирование при помощи флешки, самое главное знать, как выглядят эти самые битые пиксели, например на телевизоре Самсунг.
Понятие битых пикселей, причины их появления
Число пикселей на дисплее настолько огромное, что гарантировать их стопроцентную исправность практически невозможно. Нередко на экране можно наблюдать светящиеся одним цветом, полностью неподвижные точки, которые даже со сменой изображения телевизора не меняют цвет и место своего расположения. Именно эти объекты принято называть битыми пикселями. Они могут быть черными, белыми и цветными. Причин возникновения этих дефектов две: несовершенство технологии и обычный производственный брак.
Битые пиксели возникают в двух слоях: жидких кристаллов и тонкопленочных транзисторов.
После выхода из строя транзистора, управляющего жидкими кристаллами, появляются черные («мертвые») точки, обозначающие не функционирующие ячейки. Последующее управление этими кристаллами попросту невозможно. Такие дефекты больше всего видны на светлом фоне. Одни специалисты считают невозможным их «лечение», другие утверждают, что при помощи лазера реально частично вернуть пикселю рабочее состояния.
Вторая причина – это застывший в одном положении субпиксель. Эта проблема появляется в слое жидких кристаллов. Такой «застрявший» объект проявляется на дисплее в виде белой (горящей) или цветной точки. Чтобы устранить данный дефект, можно воспользоваться специальными программами или провести ряд физических манипуляций. Бывают случаи, когда битые пиксели, спустя какое-то время, исчезают сами по себе.
Таким образом, выбирая жк телевизор, мало обращать внимание на его внешний вид, наличие многочисленных функций, портов, разъемов
Важное место занимает также проверка устройства на наличие дефектов матрицы. Попробуем разобраться, как проверить телевизор перед покупкой, и обезопасить себя от приобретения некачественной техники
Попробуем разобраться, как проверить телевизор перед покупкой, и обезопасить себя от приобретения некачественной техники.
