Приточно-вытяжные вентиляционные установки: сравнительный обзор различных типов оборудования

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур.

Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное.

В систему обязательно включают элементы, оповещающие о возникновении пожара:

• извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
• сигнал «Пожар» на центральном пульте;
• включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами.

Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении. Подробнее о монтаже системы дымоудаления можно прочесть в этом материале.

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

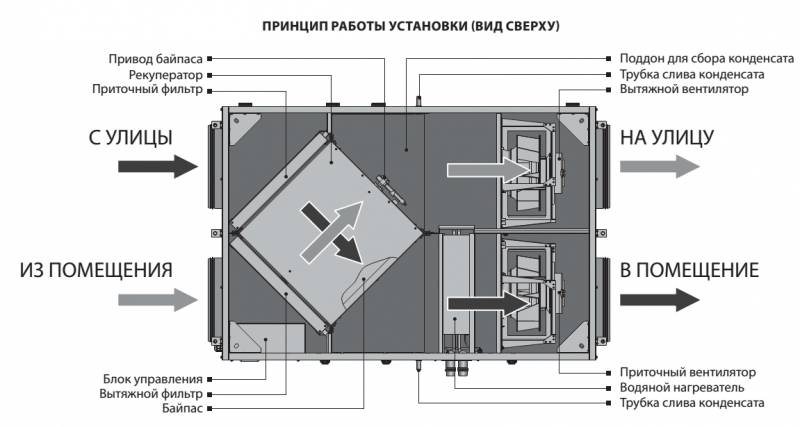

Принцип работы приточно-вытяжного комплекса

Рабочий цикл ПВУ основывается на двухконтурной схеме транспортировки.

Весь процесс вентилирования можно разбить на несколько этапов:

1. Забор воздухопотока с улицы, его очистка и подача к распределителям через воздуховод.
2. Поступление загрязненных масс в вытяжной канал и их последующая транспортировка к выходной решетке.
3. Выброс отработанных струй наружу.

Схема циркуляции может дополняться стадиями передачи тепловой энергии между двумя потоками, дополнительным нагревом входящего воздуха и т.д.

Работа ПВУ. Обозначения на рисунке: 1 – приточно-вытяжной модуль, 2 – подача свежего воздуха, 3 – забор «отработки», 4 – выброс использованных воздушных масс наружу (+)

Работа принудительной системы обеспечивает комплекс преимуществ по сравнению с естественным воздухообменом:

• поддержание заданных показателей – датчики реагируют на смену в атмосфере и подстраивают режим работы ПВУ;
• фильтрация входящего потока и возможность его обработки – нагрев, охлаждение, увлажнение;
• экономия расходов на отопление – актуально для устройств с рекуперацией.

К недостаткам использования ПВУ относятся: дороговизна вентиляционного комплекса, сложность монтажа после окончания ремонтно-строительных работ и шумовой эффект. В моноблочных установках последний минус устранен благодаря использованию шумоизолированного корпуса.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Вытяжной канал

Приступая к обустройству вентиляции, участники нашего портала нередко беспокоятся из-за возможного «засасывание запахов и газов» из фанового стояка в вытяжной канал с рекуператором.

Troer

Подскажите, какое расстояние на кровле следует соблюдать между выходом вентиляции фанового стояка и выходом вытяжного канала рекуператора? Приток планирую сделать в фронтоне.

Установка с рекуператором — принудительная вентиляция. Если она будет работать непрерывно, то никакие «засасывания запахов и газов» из фанового стояка в вытяжной канал невозможны.

Виктор Пыхачев

Если установка выключена, то поток прекращается, и чтобы не было самопроизвольного перетекания воздуха с улицы в помещение, рекомендуется устанавливать воздушные заслонки с приводом или обратные клапана, которые автоматически перекроют воздуховод при отсутствии напора воздуха. А если нет перетекания воздуха, то расстояние фанового стояка и выхода вытяжки вытяжного канала рекуператора не имеет значения.

Внутри вытяжного канала, расположенного на улице или на неотапливаемом чердаке может конденсироваться влага. Такие участки воздуховода следует изолировать минеральной ватой толщиной не менее 50 мм.

К выбору места воздухозаборной решетки для подачи приточного воздуха следует подходить более основательно: вблизи не должно быть вытяжных шахт, как от общеобменных, так и специальных (от санузлов, от котлов и т.д.).

Основные характеристики бытовых приточно-вытяжных установок

При выборе установки приточно-вытяжной вентиляции специалисты прежде всего советуют обратить внимание на следующие характеристики

Производительность ПВУ по воздуху

Точные расчеты системы вентиляции для конкретного дома или квартиры может сделать только специалист. Но на предварительном этапе можно воспользоваться следующей подсказкой:

Приточно-вытяжная установка для квартиры	Приточно-вытяжная установка для дома
Число комнат	Производительность (куб. м/ч)	Площадь дома (кв. м)	Производительность (куб. м/ч)
1	150 — 200	100	800 — 1200
2	200 — 350	150	1000 — 1500
3	300 — 400	200	1500 — 2500
4	400 — 500	250	2500 — 3000

Внимание! Производители указывают в документации максимальную производительность ПВУ. Фактическая же производительность установленной вентиляционной системы будет ниже этого значения, из-за сопротивления, возникающего в воздуховодах

Уровень шума, создаваемого работающей приточно-вытяжной установкой

От этого показателя непосредственно зависит комфорт тех, кто живет в доме или квартире. Согласитесь, жить среди вечного шума очень утомляет. Поэтому сильно шумящая приточная вентиляционная система сводит на нет все свои преимущества

При выборе нужной вам модели приточно-вытяжной установки обратите внимание, что показателей, по которым измеряется шум от работающей ПВУ, довольно много. Во-первых, этот шум имеет неоднородный характер и различается в зависимости от местоположения

Поэтому производители обычно указывают 3 «шумовых» показателя:

• на входе системы (там, где происходит забор воздуха);
• на выходах или на выпусках — там, где установлены вентиляционные решетки или диффузоры;
• на корпусе моноблочной приточной установки.

Внимание! Последний показатель особенно важен, если ваша ПВУ будет располагаться не в специальном нежилом помещении — вентиляционной камере, а непосредственно там, где будут постоянно находиться люди. В этом случае лучше выбрать вариант с минимальным значением этого показателя

Наталья Соколова, Продакт-менеджер компании «Systemair»

«Европейские производители обязаны наносить на оборудование специальные наклейки, на которых указан класс энергоэффективности модели, расход воздуха и уровень шума установки при 100 Па. Данные характеристики позволяют конечному пользователю сократить процесс выбора из всего многообразия вентиляционных установок, представленных на рынке

Дополнительные сложности создает и то, что для оценки уровня шума нередко в документации производители указывают не только уровень шума или акустическую мощность (обозначается LwA), но и другой показатель: Уровень звукового давления (обозначается LpA). Помните, что некорректно сравнить разные показатели между собой. А LpA всегда несколько меньше, чем LwA.

Но даже сравнение одинаковых показателей не всегда носит объективный характер, т.к. разные производители могут замерять уровень шума своих изделий по-разному.

Мощность воздушного нагревателя

Еще одним важным фактором при выборе установки приточно-вытяжной вентиляции является мощность нагревателя, который служит для подогрева холодного воздуха «с улицы». Если ваша система вентиляции зимой будет подавать в дом воздух, имеющий отрицательную температуру, это вряд ли кому-либо понравится. Поэтому воздушный нагреватель необходим, но здесь возникает новая проблема: чтобы нагреть большое количество всасываемого воздуха, мощность нагревателя должна быть довольно велика. Это гарантирует не только серьезные расходы за электроэнергию. Хуже другое — многие дома старой постройки имеют систему электроснабжения, не рассчитанную на такую мощность.

В этом случае придется приобретать ПВУ с нагревателем меньшей мощности, а, чтобы воздух все же мог нагреться, искусственно снижать в холода число оборотов вентилятора приточно-вытяжной установки. Ряд моделей ПВУ уже имеют встроенную функцию автоматического снижения скорости вентилятора при низкой температуре воздуха.

Как правило, для квартиры достаточна мощность воздушного нагревателя в пределах 3–5 кВт.

Это интересно: Нормы кратности воздухообмена в различных помещениях + примеры измерения и расчетов

Предназначение и принцип работы приточно-вытяжной вентиляции

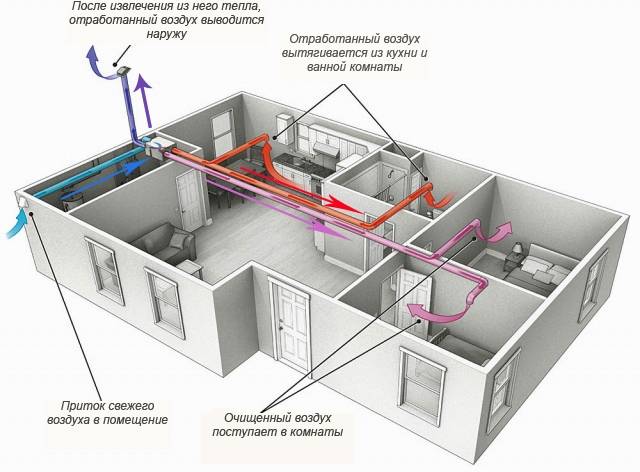

Принцип работы приточно-вытяжной вентиляции

Чтобы разобраться в принципе работы приточно-вытяжной вентиляции, необходимо сначала понять, что это такое.  Приточно-вытяжная система — это совокупность двух типов каналов.

Проходя по каналам первого типа, очищенный воздух попадает в помещение. Назначение каналов второго типа состоит в отводе переработанного воздуха за пределы дома.

Для равномерного отведения грязного воздуха на конце каналов устанавливают клапаны, называемые диффузорами.

Кроме клапанов, в конструкцию каждой вытяжной системы входят:

• вентилятор, который обеспечивает движение загрязненного воздуха из помещения;
• воздуховод, к которому подсоединяются приточный и вытяжной вентиляторы;
• фильтры, очищающие поступающий воздух от вредных примесей и мусора;
• автоматика, регулирующая работу всей установки.

Вентиляция в помещении состоит из нескольких этапов:

1. Забор воздуха из внешней среды.
2. Очистка воздуха.
3. Подача очищенных масс в воздуховод.
4. Отвод загрязненного воздуха в вытяжной канал.
5. Выбрасывание переработанных масс на улицу.

Правильно отрегулированная система приточно-вытяжной вентиляции обеспечивает:

• циркуляцию воздуха в помещении путем отвода грязного и подачи свежего из улицы;
• защиту от неприятных запахов;
• некоторые модели оснащены оборудованием для подогрева входящего воздуха.

Модульные вентиляционные установки: особенности выбора и эксплуатации

Для своих домов участники FORUMHOUSE все чаще выбирают энергосберегающую вентиляцию, которая позволяет свести к минимуму затраты электроэнергии. В этой статье с помощью специалиста ООО «Развитие», производителя вентиляционного оборудования NAVEKA мы расскажем об особенностях модульных вентиляционных установок и о том, как их выбирать с учетом особенностей вашего жилища.

• Критерии выбора вентиляционной установки
• Выбор установки в зависимости от типа размещения
• Сильные и слабые стороны моделей приточно-вытяжных установок с рекуперацией тепла
• Когда будет достаточно компактной приточной установки

Разновидности по способу монтажа

Возможны три варианта установки вентиляционного модуля:

• напольный;
• настенный;
• «подшивной».

Напольный монтаж характерен для высокопроизводительных и громоздких вентагрегатов с расходом воздуха от 8000 куб.м/ч. Несмотря на наличие виброизоляции вентиляционных секций для установки объемных модулей требуется прочное основание.

Настенные модели отличаются небольшой производительностью – до 1500 куб.м/ч и компактными размерами. Монтаж осуществляется посредством анкерного крепления к стене, подсоединение воздуховодов сверху. Агрегат может размещаться в техническом помещении (балкон, санузел, гардеробная).

Модули подшивного или подвесного крепления – наиболее популярны. Как правило, техника имеет канальное исполнение и предназначена для монтажа под потолком

Основное преимущество подвесных моделей – скрытый монтаж. Однако для установки агрегата в эксплуатируемом помещении придется частично «задействовать» высоту потолков.

Физическая основа вентсистемы

Приточно-вытяжная вентиляционная система являет собой многофункциональный комплекс сверхбыстрой обработки газовоздушной смеси. Хоть это и система принудительной транспортировки газа, но в её основе лежат вполне объяснимые физические процессы.

Для создания эффекта от естественной конвекции воздушных потоков, источники тепла размещают максимально низко, а вытяжные элементы в потолке или под ним

Само слово “вентиляция” тесно связано с понятием конвекции. Она является одним из ключевых элементов при перемещении воздушных масс.

Конвекция — явление циркуляции тепловой энергией между холодными и теплыми потоками газа. Существует естественная и принудительная конвекция.

Немного школьной физики для понимания сути происходящего. Температура в комнате определяется температурой воздуха. Переносчиками тепловой энергии являются молекулы.

Воздух — многомолекулярная газовая смесь, которая состоит из азота (78%), кислорода (21%) и остальных примесей (1%).

Находясь в замкнутом пространстве (помещении), имеем неоднородность температуры относительно высоты. Это связано с неоднородность концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (помещении), согласно основного уравнения молекулярно-кинетической теории: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, тогда произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентна такому же произведению концентрации на температуру:

p=nkT, n_верх*T_верх=n_низ*T_низ, n_верх/n_низ=T_низ/T_верх

Чем ниже температура, тем больше концентрация молекул, а значит и больше общая масса газа. Поэтому говорят, что тёплый воздух “легче”, а холодный — “тяжелее”.

Правильная вентиляция в совокупности с эффектом конвекции способны поддерживать в помещении установленный температурный режим и влажность в периоды автоматического отключения основного обогрева

В связи с вышеизложенным становится ясен основной принцип обустройства вентиляции: подача (приток) воздуха обычно оборудуется снизу помещения, а отвод (вытяжка) — сверху. Это аксиома, которую требуется учитывать во время проектирования системы вентиляции.

Что такое приточная вентиляция

Простое проветривание может обеспечить приток свежего воздуха. Метод простой, но имеет свои недостатки: через форточку или открытое окно в помещение может попадать уличная пыль, аллергены, шум и просто холод. Вот почему отдают преимущество приточной вентиляции. Именно она доставляет свежий воздух в помещение. Система вентиляции приточного типа может состоять из таких элементов:

1. Непосредственно вентилятор. Именно он в помещение обеспечивает подачу свежего воздуха. В зависимости от мощности вентилятора судят о производительности всей системы в целом. Сам по вентилятор не слишком отличается от обычной форточки, поэтому он работает в системе.
2. Фильтрующие элементы. Их использование оградит помещение от попадания извне шерсти, пуха, пыли, пыльцы, выхлопных газов. Что касается воздушных фильтров, то они предназначены конкретно для одного из видов загрязнителей. Обычно используют качественный фильтры, которые защитят вас даже от микроскопических включений.
3. Элемент для нагрева приточного воздуха. Применяется как электрический, так и водяной обогрев. Обогреватели водяного типа преимущественно используются для объемных помещений в общественных или производственных зданиях. Для бытовых целей будет достаточно обогревателя электрического типа.
4. Рекуператор. Используется для того, чтобы экономить затраты на обогрев помещения в зимнее время. Осуществляется передача тепла от отработанного воздуха к уличному.
5. Система шумоподавления. Для того чтобы снизить шум от вентиляторов, которые могут работать слишком громко, используются звукоизоляционные материалы.
6. Трубы для перемещения воздуха или воздуховоды. Изготавливаются из нержавеющей стали, пластика или алюминиевых сплавов. Характеристики воздуховодов зависят от той или иной системы. Часто используются гибкие трубы.
7. Система управления приточной вентиляцией. В состав системы входит контроллер уровня загрязнения фильтров, регулятор скорости вращения вентилятора, температурный датчик и другие элементы. Автоматическая система контроля гарантирует работу вытяжки в автономном режиме.

Часто в систему входят и дополнительные элементы. К ним относятся обеззараживатель воздуха, увлажнитель и осушитель. Все эти элементы делают приточный воздух комфортным для людей, находящихся в помещении.

Какие бывают виды приточной вентиляции

Приточная вентиляция может классифицироваться по самым разным параметрам, а именно:

1. По отсутствию или наличию воздуховодов. Бесканальные: воздух попадает в помещение сквозь отверстие в стене или в окне. Канальные: для попадания свежего воздуха в помещение используются воздухопроводы.
2. По конструктивным особенностям. Различают сборные и моноблочные.
3. По способу вентиляции. Различают общеобменную вентиляцию при которой во все помещения воздух поступает равномерно. Если речь идет о квартире, то воздух во все комнаты поступает равномерно. Местная вентиляция предусматривает подачу свежего воздуха в одно помещение или в одну комнату.
4. По способу циркуляции воздуха. Принудительная вентиляция предусматривает наличие вентилятора, который обеспечивает подачу воздуха в помещение. Естественная циркуляция — это обычная дырка в стене, сквозь которую воздух проникает в помещение.

Плюсы и минусы приточной вентиляции

Приточная вентиляция имеет следующие преимущества:

1. Она компактна, легко устанавливается в любом помещении.
2. Вытяжка эргономичная.
3. Отличается высокой энергоэффективностью.
4. Возможна автоматизация системы приточной вентиляции.

К относительным недостаткам системы можно отнести то обстоятельство, что при ее установке необходимо ориентироваться на место проживания. В промзоне необходимо использовать специальные системы вентиляции, например. Также приточные системы преимущественно используются в помещениях небольшой площади.

Приточно-вытяжная вентиляция квартиры

Монтаж центральной вытяжной вентиляции целесообразен только в комплексе с принудительной приточной вентиляцией. При этом приток воздуха могут обеспечивать как малопроизводительные клапаны, так и полноценная система принудительной вентиляции. В случае совместной работы производительность приточной и вытяжной вентиляции уравновешивается, а скорость воздухообмена подбирается в соответствии с нормами здорового микроклимата.

Преимущества приточно-вытяжных систем:

• Обеспечение идеальных параметров микроклимата во всей квартире;
• Гарантированное удаление неприятных запахов с кухни и санузла;
• Высокая эффективность в любое время года;

Недостатки приточно-вытяжных систем:

• Стоимость оборудования;
• Сложность монтажа;
• Занимают большой объем (вынужденный монтаж подвесного потолка);

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию калорифера, с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Общее представление о местной вентиляции и ее основные типы

Местное проветривание обеспечивается за счет естественной или искусственной тяги, образованной при помощи приточных и вытяжных устройств. То есть, хорошим примером таких процессов является вентиляция в квартире многоэтажного дома. Такие устройства устанавливают над ванными и кухонными плитами. Применение того или иного оборудования может отличаться, в зависимости от его типа. Для производственного цикла также существуют отдельные аппараты, которые утилизируют загрязненный воздух из отдельных, локальных зон.

Видов местных вентиляционных систем несколько. Все они отличаются по нескольким признакам, зависящим от области применения, типа, и даже предназначения. Основные виды местной вентиляции по своему предназначению – вытяжные и приточные. И те и другие, разделяются на такие разновидности:

• локальные и общеобменные – по зоне действия;
• естественные и искусственные – по методу притока и вывода воздушных масс;
• канальные и бесканальные – по конструкционным особенностям.

Местная приточная вентиляция, как и вытяжка, может быть естественной или искусственной. К естественной вентиляции относятся, вентиляционные отверстия или каналы, которые подают свежий воздух в отдельную зону при помощи простых законов физики.

Из-за того, что вентиляционная оснастка может оказаться неэффективной при определенных погодных условиях, часто применяется искусственная тяга при помощи вентиляторов и других устройств

Особенно важно применение такого оборудования, если основным назначением системы является удаление токсичных веществ, которые несут опасность для человеческого здоровья

Местная вентиляция

Энергосберегающие агрегаты с подогревом

Одной рекуперации зачастую недостаточно для полноценной компенсации температурной разницы встречных потоков. Эту функцию берет на себя встроенный калорифер. Кроме того, элемент защищает теплообменник от промерзания.

В ПВУ используются два вида нагревателей: водяные и электрические. Рассмотрим каждый подробнее.

Водяной подогрев

В корпусе принудительной вентустановки размещен радиатор с трубками, по которым циркулирует теплоноситель. Змеевик имеет оребрение для увеличения площади контакта с проходящими струями воздуха.

Пример устройства ПВУ с нагревателем (Vents ВУТ 1000 ВГ): 1 – водяной радиатор, 2 – рекуператор, 3 и 4 – вентиляторы подачи и вытяжки соответственно (+)

Жидкостный нагревательный элемент вступает в работу, если на выходе из рекуператора подаваемый воздух холоднее заданной температуры.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Вывод

Необходимость качественной вентиляции в помещении.

Чистый воздух является одним из важнейших условий существования жизни как таковой. Однако в воздухе всегда содержатся примеси, количество которых зависит от многих причин. Для снижения загрязненности наружного воздуха принимаются различные меры.

В то же время для повышения качества воздуха в помещениях делается очень немного. И это несмотря на то, что во всех частях света большую часть времени люди проводят в помещении. Например, жители Северной Европы проводят в помещении до 90 % времени.

Воздух в помещении изначально загрязнен примесями, содержащимися в наружном воздухе. Поэтому газ, который мы вдыхаем, является смесью наружного воздуха и примесей, выделяемых строительными материалами, машинами, людьми, животными и другими источниками загрязнения, находящимися в помещении. Современные дома обычно отличаются плотной изоляцией, поэтому внутри зданий быстро накапливаются загрязняющие вещества, если для их удаления не используются специальные системы.

Где бы ни находились люди — на работе, в школе или дома, при вдыхании очищенного воздуха их самочувствие и работоспособность улучшаются. Результаты исследований показывают, что с улучшением вентиляции в офисе уменьшается количество заболеваний (а, значит, и отпусков по болезни) среди персонала. Это подчеркивает необходимость улучшения качества воздуха.

Качество воздушной среды неразрывно связано с вентиляцией. Уменьшение количества кислорода и увеличение количества углекислого газа вызывают состояние духоты в помещениях. Повышенная концентрация углекислого газа приводит к кислородному голоданию мозга, сердечной недостаточности, удушью. Повышенная концентрация в воздухе пыли, табачного дыма и других загрязнителей отравляет организм человека. Неприятные запахи создают дискомфорт или раздражают нашу нервную систему, снижают трудоспособность. Повышенная скорость воздуха вызывает ощущение сквозняка, а пониженная приводит к застою воздуха в различных частях помещений, что вызывает ускоренное размножение бактерий и плесени. Находясь в помещении, мы ощущаем на себе воздействие любого из этих факторов. Именно в результате отсутствия циркуляции воздуха, плохого проветривания и недостаточного притока свежего воздуха в доме создаются условия, при которых вредные вещества могут действовать на человека, представляя непосредственную угрозу его здоровью.

Быстрыми темпами растет количество людей, страдающих различными видами аллергии. Даже наука не в состоянии объяснить причину столь широкого распространения этого заболевания. Очень важным фактором является внутренняя среда помещения — это признано всеми. Таким образом, снижение заболеваемости аллергией напрямую связано с повышением качества вентиляционной системы.

Сегодня практически не существует препятствий для улучшения качества воздуха в помещении. В этой области выработаны современные требования, которые должны неукоснительно выполняться

Вряд ли найдется человек, который станет отрицать важность исследований влияния качества воздуха на наше здоровье и самочувствие. В правительственном отчете о состоянии здравоохранения и окружающей среды (№ SOU 1996: 124) сформулирована основная задача государственной комиссии по изучению данного вопроса: «Должна быть исключена возможность заболевания или ухудшения самочувствия из-за низкого качества внутренней среды помещения»

Бытовая вентиляция

Обеспечение вентиляции в частном доме или же квартире в первую очередь направлено на создание адекватных и соответствующих санитарно-эпидемиологическим нормам условий для жизни или работы

Именно поэтому очень большое внимание уделяется оборудованию, выбираемому для вентиляционных систем, поскольку только качественные комплектующие, способны гарантировать надежную работу и выполнение всех поставленных задач. Некачественные комплектующие элементы оказывают негативное влияние на вентиляционное оборудование в целом

А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия.

Элементы вентиляции включают в себя достаточно большое количество различных частей, среди которых можно выделить такие как:

Вентиляторы
При его выборе отдельное внимание обращается на тип, уровень шума издаваемого при работе (существенно понизить данный показатель помогает правильно подобранная гибкая вставка для вентиляции), габариты, производительность, а также наличие или отсутствие обратного клапана. Обеспечение вентиляции в частном доме в плане выбора правильного оборудования, должно в первую очередь брать во внимание объемы воздуха в том помещении, где будет происходить установка
Этот показатель оказывает влияние на мощность. Чтобы исключить возможность попадания посторонних запахов в помещение особенно в многоквартирных домах, обязательным условием является наличие такого элемента как обратный клапан.

Существует несколько типов и разновидностей вентиляторов:
канальные,
крышные,
осевые,
дымоудаления,
настенные,
оконные,
потолочные,
реверсивные,
струйные.

Щит вентиляции. Часто их называют шкафами — устанавливаются в доступном для обслуживающего персонала месте. В нем располагается вся автоматика и управление исполнительными  механизмами.
Воздуховоды. Ни одна вентиляционная система не обходится без них. Их подразделяют по типу используемых в производстве материалов — это могут быть пластиковые воздуховоды, а также из ткани или металла. Любой из вариантов может иметь перфорацию. При выборе особое внимание уделяется таким моментам, как достаточная площадь поперечного сечения, полное соответствие существующим санитарным нормам в помещении (жилая комната, ванная, кухня и т.п.) и соблюдению правил пожарной безопасности.
Фасонные части. Сюда можно отнести элементы, которые служат для стыковки, разветвления, отводов воздуховодов и присоединения к ним прочих элементов

Это могут быть дефлекторы, тройники, переходы с одного диаметра трубы на другой, заглушки, зонты, ниппели и врезки.
Перфорированная лента для вентиляции служит креплением воздуховода, поэтому ее качество также важно. Для крепления вентканалов также часто применяют хомуты для вентиляции.
Канальное оборудование

Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители.
Воздухораспределительные устройства. В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки.

Для квартиры или частного дома существуют и другие важные элементы, состав которых варьируется в зависимости от конкретного типа подачи свежего и удаления грязного воздуха.
