Принудительная вентиляция в погребе: особенности и схемы обустройства

Гидроизоляционная обработка

После того как погреб будет окончательно просушен, для пола и стен проводят гидроизоляционную обработку. Для этой цели применяются специальные защитные составы. Для бетонных стен оптимально использовать пропитки со структурным проникновением. Они наносятся в 3-4 слоя.
Консистенция закроет поры в структуре основания, благодаря чему создается водонепроницаемый материал, способный «дышать».

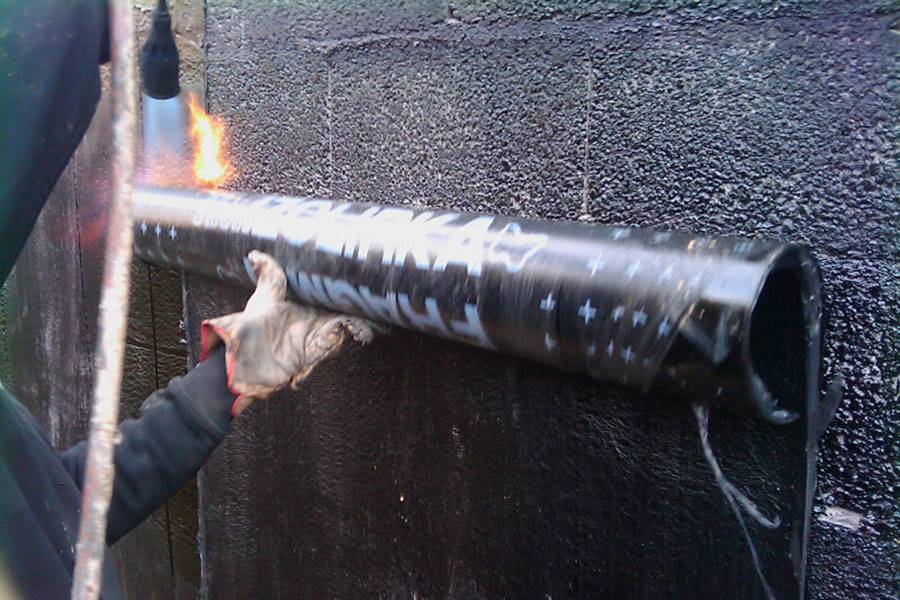

Высушенный подвал нередко покрывают слоем рубероида. Несмотря на свою доступность, это один из лучших гидроизоляторов

Очень важно настилать рубероид на абсолютно ровное основание. Поверхность пола предварительно обрабатывается прослойкой мастики, на которую и настилается защитная прослойка. Экологически чистый и абсолютно безопасный материал – натуральная глина

Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется.
Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней

Экологически чистый и абсолютно безопасный материал – натуральная глина. Она прекрасно себя зарекомендовала и в качестве гидроизоляции. Сам процесс сводится к так называемой набивке материала. На пол погреба предварительно насыпают прослойку камней, за счёт чего основание укрепляется.
Раствор глины и песка (высота слоя от 10 до 12 см) доводят до густой консистенции и равномерно распределяют по поверхности пола, параллельно утрамбовывая состав между камнями. Верхнюю часть покрывают крупнозернистым песком – от 4 до 6 см. За счёт этого поверхность уплотняется. Пол с глиняной гидроизоляцией сохнет не менее 30 дней.

Заливаем пол глиной

Гидроизоляция погреба

Устройство вентиляции в погребе – важная составляющая эффективного воздухообмена. Её обустройством лучше заняться на этапе проектирования помещения. В таком случае удастся избежать огромного количества проблем.

Организация естественного проветривания цоколя

Самая экономичная и простая в обустройстве вентиляция подвала – устройство специальных отверстий в цоколе дома, продухов.

Наглядный пример устройства естественной вентиляции в подвале можно наблюдать в многоквартирных домах, где по периметру здания в цоколе устроены отверстия-продухи. Для частного дома делать её также лучше в процессе строительства, но вполне доступно вырезать отверстия в цокольной части стены уже готового здания.

Воздух поступает и выходит через отверстия в цоколе. Температура воздуха в помещении и вне его различна, это заставляет двигаться воздушные потоки, тем самым проветривая подвал.

Сложнее с циркуляцией летом, когда в отдельные периоды разницы температур нет, а воздух в подвале застаивается: в таких ситуациях нужен вентилятор. Единственный существенный недостаток конструкции продухов – зависимость циркуляции от ветра и осадков.

Требования к устройству продухов:

Отверстия располагаются на уровне не менее 30 см от поверхности почвы.
Размер отверстий в сечении обычно равный или кратный стандартному размеру одинарного простого кирпича.
Чем больше площадь подвала, тем больше размер и количество продухов.
Продухи оборудуются защитными решётками от проникновения животных.
Для регулирования температуры и циркуляции на отверстия устанавливаются заслонки или задвижки.

Продухи в подвале считаются простейшей и самой недорогой системой проветривания, но не всегда такой вариант обеспечивает нормальное функционирование помещения.

3 Рекомендации по устройству вентиляции погреба

Правильная вентиляция погреба предполагает тщательную подготовку, разработку проектировочной документации и изучение рекомендаций по монтажным работам:

Систему воздухообмена для подвального помещения закладывают на этапе строительства самого объекта. Такой подход упрощает подвод каналов к стенам, где в последующем будут размещаться элементы вентиляционной системы. Место расположение труб должно обозначаться в проектной документации.
Трубы для подвода и отвода воздуха должны быть одинакового диаметра, что позволит обеспечить равномерность циркуляции кислорода по периметру комнаты. Если речь идёт об уже готовом подвале, где необходимо оперативно избавиться от сырого воздуха, допускается применение вытяжной трубы несколько большего диаметра. Обратный порядок невозможен, поскольку существует высокий риск задержания кислорода, загазованности погреба.
Трубы вентиляционной системы принято располагать в противоположных углах комнаты. Свежему потоку требуется некоторое время для прохождения всего помещения и последующего вывода на улицу.
Отверстие воздуховода делается под потолком, поскольку тёплые массы устремляются вверх, что в свою очередь обеспечить помещение постоянно чистым кислородом.
Специалисты настоятельно рекомендуют устанавливать вытяжную трубу на 1.6 м выше конька погреба, что необходимо для образования достаточной тяги. Что касается самих труб, то наиболее подходящий вариант – канализационные пластиковые решения.
Если объект размещается под гаражом или жилым домом, общее количество поворотов системы воздуховодов сводят к минимуму. Идеальный вариант – абсолютно ровная и прямая труба одного и того же диаметра на всей длине.
Со стороны улицы основание приточной трубы располагают несколько выше уровня земли. Отводной канал в обязательном порядке прикрывают защитной решеткой, дабы в систему не попадал мелкий мусор, птицы и животные.
Установленные в строго вертикальном положении трубы требуют защиты от осадков. Самый простой способ – металлический зонт, а вот более сложный, но на порядок функциональнее – дефлектор.

В любом случае, труба, расположенная снаружи должна в обязательном порядке утепляться, что поможет избежать образования конденсата на стенках воздуховода в холодную пору.

Расположение приточной и вытяжной труб

Диаметр труб должен быть одинаков, без внутренних сужений. Их задача – создавать тягу. Расположение труб в разных углах погреба по диагонали – обязательное условие. Только так можно избежать образования застойных зон, воздух в которых не заменяется.

Внутри вытяжной трубопровод производит забор воздуха на уровне потолка. Приточный – от 20 до 40 см от пола.

Особое внимание следует обратить на разницу в высоте приточной и вытяжной трубы. Чем он больше, тем больше будет тяга, воздухообмен за единицу времени

Минимальная разница по высоте – 1 м. Вытяжка не должна перекрываться стеной, коньком кровли или деревьями.

Следует учитывать высоту снежного покрова: приточная труба не должна оказаться под снегом. В то же время приток должен быть на минимальном расстоянии от поверхности земли. Простое решение – нарастить трубу, помня о разнице высот.

Хорошо работает естественная циркуляция воздуха только в одном помещении. Если в погребе несколько комнат, каждая должна быть со своей вентиляцией.

Запуск и ввод в эксплуатацию

Показатель хорошо устроенной вентиляционной системы – хорошая тяга вытяжного отверстия. Достаточно зажечь спичку под вытяжкой, чтобы увидеть, как работает система: дым должен уходить в трубу.

Иногда в трубы вставляют вентиляторы для усиления воздушного потока – в этом случае самих труб понадобится меньше, но сама вентиляция станет частично принудительной. Окончательную оценку системе можно будет дать через некоторое время после ввода вентиляции в эксплуатацию. Отсутствие спёртого и затхлого воздуха, плесени, хорошее состояние продуктов, стабильная температура и влажность – показатели хорошо работающей системы вентиляции подвала частного дома.

Полезные статьи:

Монтаж дренажа цоколя

Что нужно учитывать при монтаже вытяжки в погребе

Утепление стен и пол подвала частного дома

Какой тип фундамента использовать под цоколь

Строительство бетонного погреба: все этапы

Как сделать гидроизоляцию в подвале от грунтовых вод

Как рассчитать оптимальные размеры погреба

Что нужно знать о цокольном этаже в частном доме

Системы вентиляции

Их две: естественная и принудительная. Наиболее подходящей будет естественная, приточно-вытяжная. Физический принцип работы: температурная разница атмосферы и подземного помещения вызывает движение воздушных потоков. Между ними происходит воздухообмен.

Преимущества:

Возможность построить самостоятельно.
Небольшая стоимость.
Не используются энергоносители.
После определения оптимального режима работы не требует (за исключением особо морозных дней) постоянного контроля.

Естественная вентиляция имеет два варианта: с одной или двумя трубами.

Естественная вентиляция в погребе

Естественное проветривание погреба считается простым, так как подобные системы легко монтировать, а для их обустройства не требуется много материалов. Однако следует учитывать, что обеспечить стабильный микроклимат в помещении будет сложнее, чем при использовании приточно-вытяжной системы. Кроме того, если показатели температуры внутри погреба и снаружи будут совпадать, циркуляция воздуха может быть минимальной или полностью отсутствовать.

Поэтому, если вы планируете хранить в подвале продукты, которым требуется определенная температура, лучше приложить немного больше усилий и обустроить приточно-вытяжную систему.

Однотрубная

Вентиляция погреба с одной трубой – это устройство только вытяжки. Роль приточки выполняет входная дверь или люк. Такая схема применяется мало, в совсем небольших (до 6 м2) или старых погребах.

Диаметр тубы при такой схеме – не менее 200 мм. Её делят на два канала с задвижками и таким образом обеспечивают воздухообмен.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

Приточная труба – обеспечивает подачу воздуха.
Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
Входной участок трубы располагается на высоте 20 – 30 см от пола.
Вытяжная труба на расстоянии 0 – 10 см от потолка.
Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

измерить площадь подвального помещения;
разделить площадь на 26 см2;
умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Принудительная вентиляция в погребе своими руками

Фактически принудительная вентиляция отличается от естественной только тем, что внутрь труб (вентиляционных каналов) устанавливают вентиляторы, которые обеспечивают более интенсивный приток и отведение воздуха

Принцип работы

Принцип действия принудительной вентиляции достаточно простой. В самом простом варианте вентилятор устанавливают только на вытяжную трубу. Таким образом создается более активное движение воздуха через приточное отверстие.

В больших помещениях есть смысл устанавливать вентиляторы и на вытяжную, и на приточную. В данном случае справиться самому будет сложно и лучше обратиться к специалисту, который поможет определиться подходящий диаметр труб и мощность вентиляторов.

Оборудование

Поскольку принудительное проветривание считается более надежным и современным, для его обустройства понадобится дополнительное оборудование. Конечно, в первую очередь нужно подготовить необходимое количество каналов подходящего диаметра. После этого следует купить вентиляторы подходящего размера и мощности.

Также необходимо предусмотреть гидроизоляцию приборов от влаги, которая может попадать в помещение снаружи или просачиваться сквозь стены.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
На крыше гаража повторяем операции пункта 3.
Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

Закрепляем вентилятор внутри одного из съемных отрезков трубы.
Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

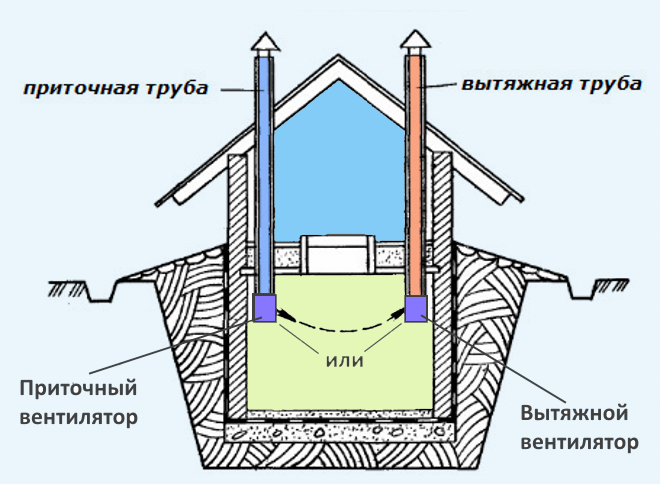

Схема принудительной вентиляции

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.

Сухой погреб делаем правильную вентиляцию

Для начала погребок:

Хорошенько вычищаем, просушиваем.
Все стеллажи необходимо разобрать, вынести наверх.
Хорошо вымыть и просушить на солнце.

Продезинфицировать, состав:

неполное ведро холодной воды;
около трёх килограммов извести;
50 г купороса.

Убрать вредителей, какие могли попасть вместе с фруктами и овощами. На 9 м3 погреба берётся:

Три килограмма негашёной извести.
Кладут в какую ни будь ёмкость, и заливают холодной водой.
Сразу надо уйти из погреба и герметично закрыть его.
Повторную обработку нужно сделать через неделю.

Для погреба, с общей площадью (до 10 м2) для обмена воздуха, необходимо взять:

две трубы: сечением 14 x 14 см;
но можно применить и одну: сечение не меньше 16 см.

Сделать её нужно двухканальной. По первому каналу воздух станет пребывать, а по второму уходит. Погреб необходимо оснастить термометром (спиртовым) или психрометром.

Когда погреб в гараже

Правильно выполненная вентиляция в гараже должна:

Гарантировать непрерывный поток свежего воздуха.
Производить вывод всех испарений, тяжёлых запахов и влаги.
Предупредить создание конденсата, а, значит, порчу провизии и автомобиля.

Естественная — воздухообмен в гаражном помещении выполняется только из-за тепловой конвекции (более тёплый воздух подымается вверх и, выходит, а холодный с улицы заходит). Такой вид вентиляции более популярен и общедоступен. Но совсем непригоден: огромных площадей, летом, морозные зимние дни.

Принудительная — это установка вентилятора. Такая вентиляционная система наиболее продуктивна, но потребует: обязательное электричество, непременные материальные затраты.

Правила установки естественной вентиляции включают:

одну трубу с целью обеспечения прямого потока воздуха;
другую для вывода.

Главное — это расположить трубы в разных углах. И можно это сделать несколькими способами:

Трубу провести сквозь пол, кровлю гаража.
Вывести наружу (сквозь любую стену погреба), дальше – в вертикальном положении вверх, по всей стене гаража.

Нужно только выполнить несколько условий:

Правильный выход трубы должен быть: повыше уровня гаража (более метра).
Общая протяжённость вытяжной трубы должна составлять: не менее трёх метров.
Устанавливание дефлектора (для увеличения тяги) в верхней доле.

Обустройство входного отверстия:

подвод ближе книзу (35–55 см);
от пола к потолку (1,7–2,0).

Принудительная вентиляция: несхожесть этой системы — это присутствие в вытяжной системе — вентилятора.

Главное:

Выбрать модель, которая может использоваться в условиях увеличенной влажности.
Провести по всем правилам гидроизоляцию, применяемого электрооборудования.

Когда погреб в доме

Вентиляционная система погреба гарантирует:

Неплохие условия для сбережения запасов.
Нахождение людей в доме, останется комфортным.

Если вентиляцию установить неверно:

Негативно скажется на здоровье обитателей дома.
Будут распространяться зловония, и сырость.
Этим придётся дышать.

Что можно сделать:

Вынужденная методика: предполагает стационарное приспособление — вентилятор. Это отлично подходит для огромных площадей. Его устанавливают на вытяжную трубу.

Можно использовать и для обычной вентиляции. Например, только периодично: для высушивания погреба. Погреб, который находится под домом наделён некоторыми особенностями: труба проводится только через наземный участок фундамента, вдоль всей стены.

Затем, сквозь весь подвал дома (конечно, если он есть). И непременное условие:

труба обязана быть с наименьшим количеством изломов и изгибов;
как можно меньшую длину;
желательно без всяких расширений и сужений.

Зимой желательно предотвратить, забрасывание снегом приточную трубу. Участок, который останется снаружи, необходимо утеплить. Это предохранит от образования в трубе излишнего конденсата.

Тип системы	Принцип функционирования
Естественный	Наибольшая эффективность достигается в холодное время года. Для качественной циркуляции требуется изрядная разница между температурой внутри и снаружи воздуховода. Недостатком является необходимость постоянно следить за температурным режимом погребка во избежание его промерзания.
Комбинированный	Рекомендуется в районах с теплым климатом, так как с усилением жары на улице вентиляция может полностью прекратиться.
Искусственный	Применяют в случае нехватки созданного естественным путем притока-оттока, а также когда устраивается сложный воздухообмен.
