Принцип работы газовой колонки: особенности устройства и работы газового водонагревателя

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Как действует газовая колонка?

Ознакомимся с принципом действия газовой колонки в форме простого алгоритма:

• когда вода течет через водяной узел, напрягается мембрана и двигает вверх шток, соединенный с газовым клапаном;
• далее клапан открывает подачу газа на основную горелку;
• газ поджигается от электрода или запальника, сгорает и подогревает воду, которая течет по трубам теплообменника;
• нагретый водный поток подается к крану через левый патрубок;
• через дымоход или вытяжку выводятся продукты горения газа — здесь есть принципиальная разница между колонками открытого и закрытого типов, о чем подробно будет указано ниже.

Установка и эксплуатация газовой колонки

Схема установки газовой колонки.

Современные газовые водонагреватели довольно компактны, и для них не нужно много места. Срок службы газовой колонки зависит от выполнения всех необходимых требований по монтажу устройства.

Газовая колонка работает на достаточно опасном топливе, и поэтому при монтаже необходимо позаботиться о том, чтобы не было никаких утечек. Если такую проверку не сделать и не устранить все утечки, то эксплуатация данного оборудования будет опасной и впоследствии может привести к взрыву.

В связи с опасностью самостоятельной установки такого оборудования монтаж газовой колонки должны осуществлять специалисты, которые имеют допуски и лицензию на установку газового оборудования.

Для того чтобы установить газовую колонку, потребуются следующие инструменты и материалы:

• газовая колонка;
• магнитный и солевой фильтры;
• газовый и два водопроводных крана;
• гофра для дымохода;
• кран Маевского;
• газовая труба;
• трубы для горячей и холодной воды;
• дрель;
• дюбели.

Варианты установки дымохода для газовой колонки.

Газовая колонка устанавливается на стене, которая должна быть выполнена из огнеупорных материалов в той части помещения, куда будет подаваться горячая вода (ванная комната либо кухня). Колонка должна располагаться от стены на расстоянии не менее 2 см (чем больше, тем лучше). Между стеной и корпусом колонки прокладывается листовой асбест, толщина которого должна быть не менее 3 мм.

Как работает колонка

Газовые приборы проточного типа бывают:

• С открытой камерой сгорания. Для создания тяги и срабатывания запальника требуется естественная вентиляция. Продукты сгорания выводятся через дымоход;
• С закрытой камерой. Для создания тяги используется встроенный вентилятор. Угарный газ выходит через коаксиальный проход.

Механическая регулировка позволяет настраивать поток газа и воды. Электронное управление имеет дисплей. Все установки сохраняются. В некоторых моделях можно не только выставить температуру, но также использовать режимы «Эко», «Антизамерзание».

Способы розжига колонки:

• Ручной. Устанавливался в приборах старого образца. При таком типе розжига нужно открыть подачу газа и воды, после чего зажечь фитиль в смотровом окошке. В некоторых моделях нужно повернуть регулятор на панели по часовой стрелке. Отключать технику нужно самостоятельно.
• Пьезорозжиг. Горелка загорается автоматически, но для получения искры нужно нажать кнопку розжига в нижней части колонки. Регулятор устанавливается в то положение, которое удобно для использования. Нагрев начинается при открытии смесителя.
• Электророзжиг. Искра высекается элементами питания, которые срабатывают во время открытия смесителя. Данный тип розжига удобен и экономичен.

Принцип действия при подаче воды:

• Включение. Вода проходит через редуктор;
• В трубопроводе нагнетается давление, благодаря которому изгибается резиновая мембрана;
• Мембрана воздействует на тарелку, благодаря чему последняя выталкивает водяной шток;
• Шток создает давление около 50 кг на газовый клапан;
• Далее шток воздействует на пластину. В результате батарейки вырабатывают электричество и перенаправляют его к управляющему модулю и горелке. Высекается искра;
• Поскольку клапан газа был открыт, топливо поступает в горелку и происходит зажигание;
• Как только горелка загорелась, сенсор пламени посылает сообщение модулю об отключении свечи зажигания;
• Отключение воды снижает давление, газовый клапан закрывается и пламя гаснет.

Если в вашей модели установлен сенсор температуры, то он отслеживает степень нагрева воды. При превышении нормы эта электронная плата также перекрывает подачу топлива.

Датчик тяги контролирует нормальную циркуляцию воздушного потока. В противном случае работа колонки прерывается. Такое бывает при засоре дымохода или плохой вентиляции.

Обобщая, работу прибора можно описать так: при открытии вентиля для подачи воды возникает давление. Мембрана выгибается и открывает клапан топлива. Срабатывают батарейки, высекается искра и загорается горелка. Пламя нагревает поток воды в теплообменнике, после чего жидкость выходит через смеситель. При закрытии крана работа прекращается.

Читайте предыдущую статью, чтобы разобраться, почему не зажигается колонка.

Специалисты рекомендуют придерживаться простых правил эксплуатации:

• Устанавливайте очистные фильтры для улучшения качества воды;
• Старайтесь не смешивать горячий и холодный поток в смесителе. Это приводит к образованию накипи. Лучше установите комфортную температуру на регуляторе;
• Минимум раз в год проводите профилактический осмотр.

Понимая, как устроена и работает газовая колонка, вы сможете выбрать идеальный вариант для своего дома, а при необходимости и провести мелкий ремонт.

Внешние элементы колонки

Снаружи газовая колонка состоит из следующих узлов:

• Стальной кожух – закрывает переднюю и боковые части колонки. Для визуального контроля горения на передней панели кожуха установлено смотровое окошко. Ниже окна расположены рукоятки регулировки газа и воды. Температуру выходящей жидкости отображает ЖК дисплей.
• На передней панели обычно располагаются элементы управления.
• Сверху находится патрубок дымохода.
• Снизу из-под кожуха выступают патрубки. К одному из них подключают трубопровод ХВС для подачи холодной воды в колонку. Другой – патрубок для отвода нагретой воды. К нему подключают трубопровод ГВС. Третий патрубок служит для подвода газа. Сверху из-под кожуха выступает патрубок для подсоединения дымохода.

Задняя стенка служит основой прибора, так как на нее закреплены все рабочие узлы и кожух. Деталь изготовлена из оцинкованной стали. На задней стенке имеются крепежные отверстия для фиксации колонки к стенке кронштейнами.

Принцип работы

В целом принцип работы газовых колонок достаточно простой:

• При сгорании газа выделяется тепловая энергия;
• Тепловая энергия нагревает теплообменник. Последний, как правило, выполнен из меди или специальных сплавов с высокой теплопроводностью;
• Вокруг теплообменника проходит змеевик, также выполненный из металла с высокой теплопроводностью, в результате чего он тоже быстро нагревается сам и нагревает воду;
• От змеевика осуществляется подача горячей воды в трубопровод;
• Продукты горения покидают камеру сгорания и выводятся наружу через дымоход.

Устройство и работа газового водяного блока. Отдельно следует рассмотреть устройство и принцип работы газового водяного блока. Как я уже говорил выше, водяной блок реагирует на подачу воды и обеспечивает запуск колонки.

Устройство редуктора

Главным элементом водяного блока является редуктор, который называют «жабкой». Внутри него расположена мембрана со штоком. В современных колонках водяной узел работает следующим образом:

• При открытии крана поток воды проходит через редуктор;
• В одной из камер редуктора образуется повышенное давление, в результате чего мембрана (позиция 2 на схеме выше) изгибается и выталкивает тарелку. Тарелка в свою очередь выталкивает шток (позиция 1). Надо сказать, что давление штока составляет около 50 кг;
• Водяной шток толкает шток газового модуля, который расположен напротив;
• Толкатель, имеющий связь со штоком, действует на пластину выключателя, в результате чего электричество из секции батареек поступает в секцию электронного управляющего модуля, а дальше в запальную горелку, где образуется искра;
• Вместе с тем шток отжимает механический газовый клапан и газ начинает поступать в систему розжига и горелку. При этом также срабатывает дополнительный электромагнитный клапан, который тоже обеспечивает свободный проход газа;

Запальник обеспечивает розжиг газовой горелки

• При появлении искры газ зажигается в запальнике, после чего загорается основная горелка. При этом датчик наличия пламени подает сигнал на управляющий блок, в результате чего отключается свеча зажигания, вырабатывающая искру;
• При выключении горячей воды давление в двух камерах редуктора выравнивается, в результате чего шток отжимается. Соответственно срабатывают газовые клапана, и подача газа на горелку резко прекращается.

В современных колонках также имеется датчик температуры воды. Когда вода нагревается выше заданной температуры он подает сигнал на блок управления, который в свою очередь перекрывает систему подачи газа. Когда вода остывает, датчик опять срабатывает, и происходит розжиг горелки.

В более простых моделях многие датчики отсутствуют, но в любом случае подача газа открывается только после того, как давление воды в одной из камер редуктора повышается. Поэтому при недостаточном давлении воды колонка не включится.

Принцип пьезорозжига основан на преобразовании механической энергии в электрический разряд, который зажигает запальник

Способ розжига. В настоящее время существуют следующие виды розжига колонок:

Ручные. В этом случае для розжига нужно провернуть ручку колонки до упора, не нажимая на нее, после чего своими руками зажечь запальник, к примеру, при помощи спичек. После розжига запальника нужно надавить на ручку и повернуть ее по часовой стрелке, чтобы включить подачу газа на горелку. При этом запальник зажжет горелку;

Львовская колонка с пьезорозжигом

С пьезорозжигом. В таких колонках, как и в ручных, вначале подается газ на запальник. Чтобы разжечь его, нужно нажать на специальную кнопку, в результате чего появится искра. После розжига запальника можно открывать подачу газа на горелку. В течение дня запальник можно не тушить, соответственно, при последующем включении колонки нажимать на кнопку не надо.

Колонка Оазис с автоматической системой розжига

Автоматические. Принцип работы автоматических систем розжига мы рассмотрели выше. Такие колонки самые удобные в использовании, однако, цена на них наиболее высокая. Вот, собственно, и вся информация о том, как работает газовая колонка, которой я хотел с вами поделиться.

При падении напора горячей воды нужно разобрать и почистить редуктор

Устройство газового водонагревателя

Проточный водонагреватель отличается по типу камеры сгорания газа:

1. Открытая камера сгорания газа. Кислород, необходимый для процесса горения, берётся из воздуха естественным путём без применения дополнительных механизмов. Другое название приборов такого типа – атмосферные;
2. Закрытая камера сгорания газа. Кислород также берётся из воздуха, но принудительно подаётся в зону горения с помощью дополнительных механизмов. Другое название — турбированные, наддувные.

Атмосферные колонки наиболее распространённый тип приборов, поскольку не требуют дополнительных устройств в своей конструкции. Это значительно облегчает цену для конечного потребителя и делает приобретение устройства менее обременительным.

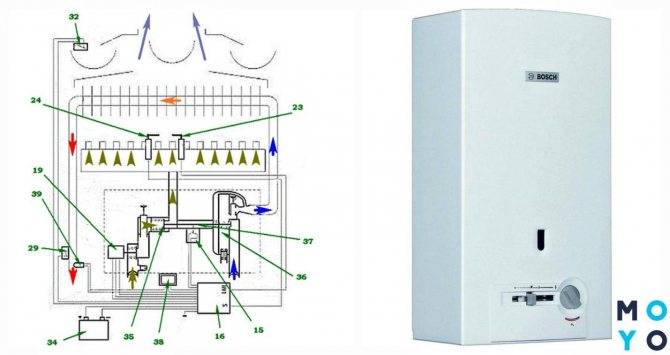

Как устроена газовая колонка с камерой сгорания открытого типа показано на рисунке «Схема газовой колонки». Бытовой прибор состоит из основных узлов:

• Корпус, выполненный из листового металла.
• Горелка с запальным механизмом с датчиком горения.
• Теплообменник, состоящий из змеевика, защищённый кожухом.
• Клапан с механизмом регулировки скорости сжигания газа.
• Водяной узел с защитной системой.
• Механизм розжига (пьезоэлектрические, электрические, работающие от батареек механизмы розжига или с постоянно горящим фитилём).
• Система подключения дымохода с датчиком тяги.
• Трубки для подвода холодной и вывода нагретой воды.
• Трубки для подвода природного газа.

В наддувном водонагревателе устанавливаются дополнительные элементы:

• система нагнетания воздуха (вентилятор):
• грелка с автоматической настройкой силы горения;
• автоматический механизм розжига, работающий от гидрогенератора или электросети;
• управляющий контроллер.

Как видно из узлов, входящих в наддувную колонку – это более сложный бытовой прибор — автоматический, снабжённый модулем управления, по сути, компьютером. Работа происходит под контролем управляющего модуля, что более комфортно и безопасно для потребителя.

Принцип работы

В основе принципа работы лежит розжиг горелки при начале потребления воды. Потребитель открывает кран, механизм колонки определяет начало потребления воды и зажигает горелку для её нагрева. Поэтапно работа колонки состоит из шести этапов:

1. Потребитель активирует запальный механизм.
2. Открывая кран, создаётся проток воды, который своим усилием, давлением, активирует механизм лягушки, расположенный в водяном узле. Под давлением воды, с помощью механических узлов, открывается газовый клапан.
3. Газ, поступающий на горелку, загорается от запальника.
4. Вода поступает в теплообменник, где через систему змеевиков нагревается.
5. Нагретая вода выводится через трубки в водопроводную систему и поступает на точки раздачи воды.
6. При закрытии крана потребителем, проток воды прекращается, давление на мембрану лягушки исчезает, клапан перекрывается – горелка гаснет.

К принципу работы газовых колонок, неизменному с прошлого века, необходимо добавить следующее:

• Постоянно горящий фитиль практически не применяется в современных устройствах. Ему на смену пришли системы розжига моментального типа, работающие от бытовой электросети, батареек или на пьезоэлектрическом элементе.
• Для безопасности потребителя в современные газовые колонки встроены датчики контроля тяги дымохода и температуры горения, которые перекрывают подачу газа в случае срабатывания.
• Наддувные газовые колонки автоматически регулируют интенсивность горения, измеряя температуры воды и нагревая её до уровня заданным потребителем.

Вид розжига

Чтобы колонка начала свою работу, необходимо газ зажечь. Старые модели зажигали вручную, поднося к запальнику горящую спичку. Сегодня таких агрегатов в продаже уже нет, они остались в прошлом. Им на смену пришли другие, которые работают в автоматическом или полуавтоматическом режиме.

Пьезорозжиг

В газовых колонках с пьезоэлементом розжиг происходит в полуавтоматическом режиме. Есть две горелки — основная и пилотная. Пилотная горелка — это небольшой фитиль, который горит постоянно, независимо от того, есть расход горячей воды или нет. Основная горелка включается только тогда, когда открывается кран. Все остальное время она выключена.

Порядок запуска газовой колонки с пьезорозжигом прост: нажимаете на кнопку, выведенную на переднюю панель, на свечах появляется искра, которая зажигает пилотную горелку. Когда открывается кран с горячей водой, газ подается на основную горелку, розжиг происходит от пилотной. Пока идет расход воды, горят обе горелки. Кран закрыли, подача газа на основную прекратилась, снова горит только пилотная.

Устройство пьезорозжига для газовых колонок — простое и недорогое утсройство

В чем плюсы газовых колонок с пьезоэлементами? Это самые дешевые модели, имеют обычно механическое управление — регулятор, который позволяет изменять высоту пламени, регулируя тем самым температуру горячей воды. Эти модели энергонезависмы, что может быть важным для дачи.

Недостатков больше и они более серьезные. Фитиль горит (должен гореть) постоянно, пока вы пользуетесь колонкой, а это — расход газа. Пусть он небольшой, но постоянный, в результате за месяц набегает вполне приличная сумма. Так что это далеко не самый экономный способ нагреть воду. Второй минус тоже связан с горением фитиля. Если он погаснет, вам не удастся зажечь колонку. Гаснет фитиль потому что для горения ему не хватает кислорода, или потому что в дымоходе периодически возникает обратная тяга, которая задувает пламя. Так как есть контролер пламени, это нестрашно — газ перекрывается автоматически, но необходимость снова зажигать пилотную горелку неприятна.

Электророзжиг

Автоматические газовые колонки имеют элеткророзжиг. Это электрогенератор искр, который активируется при открытии крана. Все остальное время газ не горит, что значительно экономит топливо. Есть электророзжиг, работающий от батареек, есть — от сети 220 В. Какая газовая колонка лучше по этому параметру выбирать приходится по обстоятельствам.

Если у вас часто отключают свет, имеет смысл выбрать модель, работающую от батареек.  Как вы понимаете, в этом случае приходится следить за тем, чтобы они «не сели». Если с электричеством проблем нет или есть резервный источник питания, лучше выбрать газовую колонку, работающую от сети 220 В. Один раз включили шнур в розетку и забыли о нем. Потребление электроэнергии мизерное, так что на счета они и влияния почти не оказывают.

Электророжиг управляется микропроцессором

Газовые колонки-автоматы имеют электронное управление. В корпусе установлена плата с микропроцессором, желаемая температура задается с небольшой панели управления (кнопочной или сенсорной). Тут же часто ставят небольшой жидкокристаллический экран, на котором отображается текущее состояние оборудования, температура воды, если идет ее подогрев. Такой вид газовой колонки лучший, если вы цените удобство обращения.

Недостатки — более высокая цена и требовательность к электропитанию. Электроника нуждается в стабильном напряжении 220 В с небольшими отклонениями порядка 2*3 В. Подобные параметры у нас не выдерживаются, так что для того чтобы автоматическая газовая колонка работала долго, требуется стабилизатор, причем лучше не релейный, а электронный

Он не только стабилизирует напряжение, но и выравнивает форму импульсов, что для импортных водогрейных колонок тоже очень важно

Принцип работы газовой колонки

https://youtube.com/watch?v=–nsb1QhsZE

В газовых водонагревателях, управление которых осуществляется при помощи электронной системы, в специальном отсеке устанавливается несколько обычных батареек. Эти батарейки питают электронный блок, который управляет всеми системами газовой колонки.

Принцип работы газовой колонки таков, что когда открывается кран горячей воды, то в водной магистрали колонки образовывается проток. Этот проток двигает мембрану, которая установлена в водяном узле. Данная мембрана соединена со штоком, который открывает механический газовый клапан и включает микропереключатель. Переключатель подает питание на электромагнитный газовый клапан, который также открывается. Оба эти клапана обеспечивают подачу газа к горелке.

Микропереключатель также подаёт напряжение и на блок розжига, а тот, в свою очередь, подает искру на разжигающий электрод. С появлением искры воспламеняется газ в камере сгорания, и пламя полностью охватывает теплообменник. Вода, что проходит через теплообменник, быстро нагревается, и через выходной штуцер колонки подаётся в магистраль ГВС. При появлении пламени в камере сгорания, датчик ионизации реагирует на это пламя, и подача искры прекращается.

При закрытии крана горячей воды, проток в водном узле мгновенно исчезает. Мембрана данного узла возвращается в свое первоначальное положение, увлекая за собой шток. Этот шток закрывает механический газовый клапан, а также отключает микропереключатель, который подает питание на газовый электроклапан. Подача газа к горелке прекращается.

Что нужно учесть при выборе водонагревателя?

Бытовая газовая колонка – это не котел для отопления и выбирать ее по мощности рядовому пользователю затруднительно. Гораздо понятнее, когда речь идет о количестве нагреваемой воды. Эта величина указана в техническом паспорте изделия любого производителя и выражается в литрах за минуту при нагреве на 25 °С.

Для наглядности приведем таблицу с данными по водонагревателям российского бренда Нева, показывающими зависимость производительности от тепловой мощности агрегата:

При выборе аппарата для нагрева воды вам необходимо в первую очередь определиться с его производительностью. Дальше мы предлагаем следовать простым рекомендациям:

1. Если ваш бюджет ограничен, а в районе проживания часто отключают электричество, то простая энергонезависимая модель атмосферного типа – как раз то что нужно. Система розжига – от пьезоэлемента или на батарейках, они служат довольно долго (2—3 месяца при интенсивной работе).
2. В большинстве квартир нельзя ставить атмосферные колонки из-за отсутствия дымоходных каналов, а отвод продуктов горения в вентиляционные шахты запрещен. Никаких проблем, покупайте турбированный водонагреватель с коаксиальным дымоходом, выходящим на улицу прямо сквозь стену. Только определите место выхода трубы и согласуйте его с соседями. Подробнее о подключении дымоходов к газовым колонкам рассказано в этой статье.
3. В наших условиях, когда водопроводные сети изношены, лучше не ставить аппараты с розжигом от гидрогенератора. Последний может быстро выйти из строя из-за плохого качества воды и гидроударов в трубопроводах. Чтобы защитить генератор, придется водяной редуктор, а это дополнительные расходы.
4. Старайтесь подбирать современные модификации аппаратов, где запальник не горит круглосуточно. Он медленно, но верно расходует газ, разрушает переднюю стенку теплообменника и коптит на лицевую панель.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций. Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

• тройник,
• шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
• предохранительный клапан с дренажным отводом,
• запорный вентиль для отключения системы,
• трубопровод.

На схеме показано как правильно установить накопительный водонагреватель Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

• редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
• фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Демонтаж водного узла

Чтобы выполнить ремонт, блок нужно снять с посадочного места. Это возможно только вместе с демонтажем газового узла.

• Перекройте кран подачи газа.
• Отсоедините шланг холодной воды.
• С помощью ключа отсоедините узел от патрубка.
• Отключите проводку от газового клапана и микропереключателя.
• Отверткой выкрутите болты фланца.
• Снимите водногазовый блок.

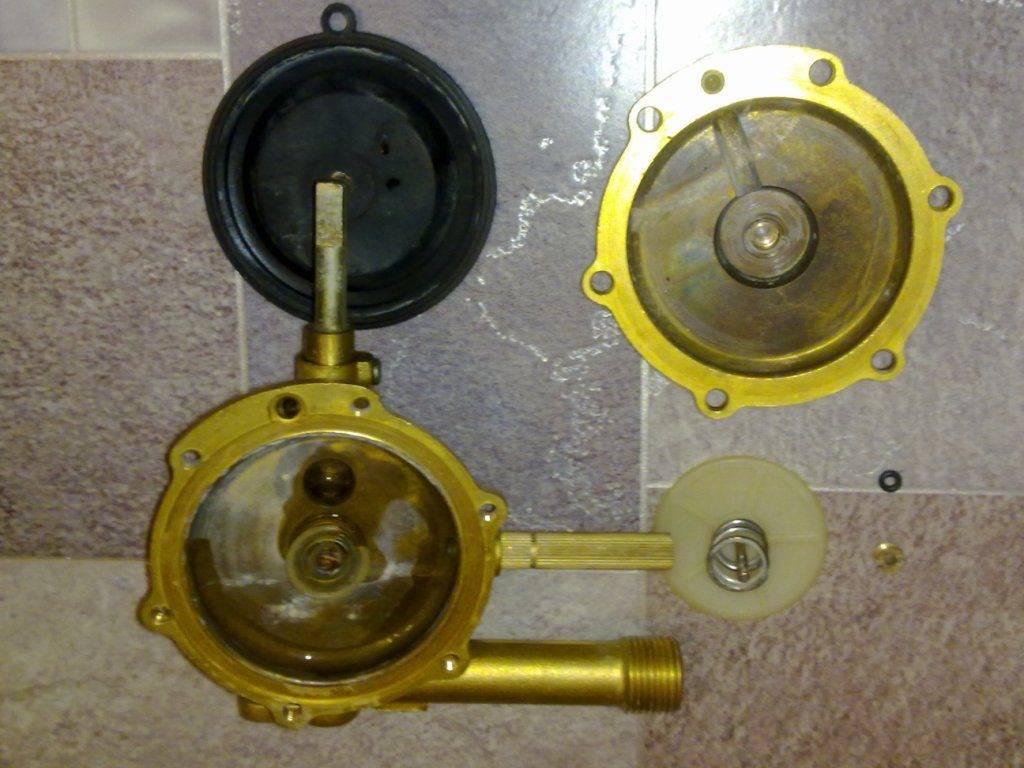

Теперь нужно его разобрать и заменить сломанные детали:

• Чтобы отсоединить газовую часть от водной, открутите два винта. Один находится сверху, другой снизу. Можно откручивать не до конца, а слегка ослабить крепление. Бывает, что болты прикипают. Сбрызните эти места ВД-40.
• Разъедините блоки.
• Теперь открутите винты «лягушки» сверху.
• Корпус разделится на две части и станет доступна диафрагма.
• Снимите резиновую деталь (при неисправности подготовьте новую).
• Вытащите диск со штоком. За ними находится пружина.
• Достаньте пружину и проверьте расположенное за ней уплотнение. Оно требует периодической чистки и смазки.
• Устанавливайте новые детали и собирайте блок в обратном порядке. Сальник перед установкой можно смазать.
• Закручивая болты «лягушки», смажьте их графитной смазкой.

Чтобы не запускать колонку до неисправного состояния, раз в полгода проверяйте ее составляющие, очищайте от накипи и загрязнений.

https://youtube.com/watch?v=xUlHZNdHFxY

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.
