Преимущества и недостатки септиков из бетонных колец

Особенности гидроизоляции септика из бетонных колец изнутри и снаружи

Поскольку данный колодец не используется для питьевой воды, можно менее критично подходить к выбору гидроизоляционных материалов. Однако для сооружения, в котором стоки в конечном итоге уходят в грунт, лучше все же придерживаться общепринятых правил по выбору защитных составов и материалов.

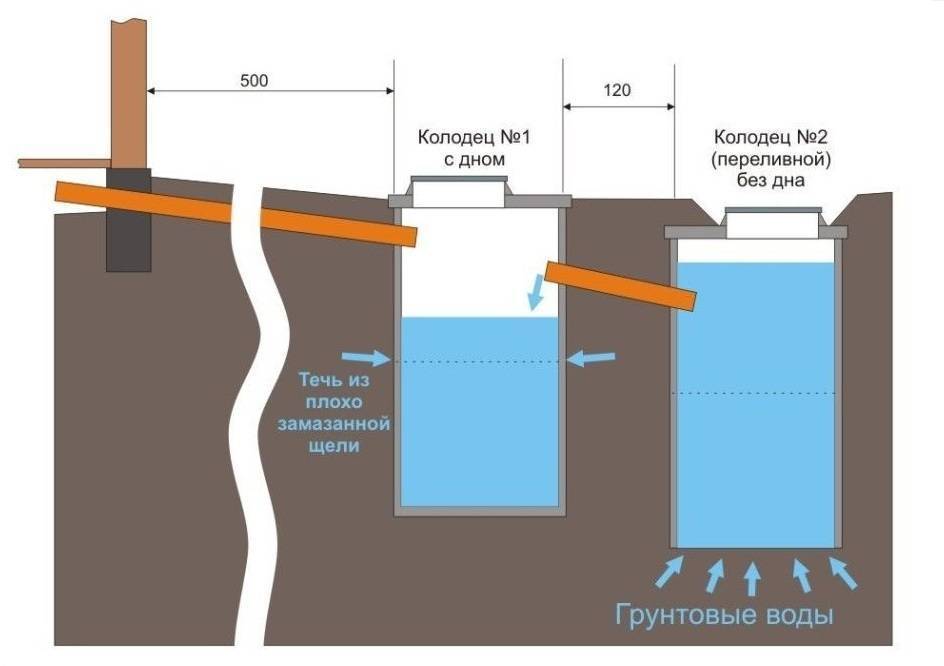

На схеме стрелками показаны места обязательной гидроизоляции септика изнутри. Это стыки между кольцами, кольцами и днищем (оголовником), места ввода труб, дно в целом.

Для обработки бетона используется так называемая проникающая гидроизоляция, то есть составы, основанные на направленном росте кристаллов в микропорах бетона.

Также применяют цементно-полимерные смеси, наносимые на влажный бетон кистью или мастерком в один-два слоя. Перед нанесением все трещины и раковины на бетоне заделываются ремонтным составом. Специалисты рекомендуют продукцию компаний Пенетрон и Церезит.

Снаружи кольца защищаются от проникновения влаги изнутри или снаружи обмазочной гидроизоляцией тех же компаний или более дешевой битумно-полимерной рулонной гидроизоляцией.

Если кольца в колодец планируется опускать с помощью строительной техники или речь идет о небольшом сооружении, стоит заранее обработать снаружи всю колонну и установить ее в котлован уже защищенной от воды изнутри и снаружи.

Какие кольца выбрать – с замком или без

На рынке представлены бетонные кольца с замком (пазо-гребневым соединением) и без него. Бытует мнение, что первые обеспечивают более высокую водонепроницаемость и лучше защищают конструкцию септика от бокового смещения.

Однако, по утверждениям специалистов, это не соответствует действительности. На практике большой разницы между кольцами обоих типов в плане водопроницаемости нет. Если же возникают настолько существенные сдвиги грунта при его морозном пучении, которые в принципе могут сместить одно кольцо относительно другого (вес одного кольца диаметром 1 м – 600 кг), то замок не спасёт. Что же касается удобства центрирования колец с замком при монтаже, то это справедливо только для сооружения из двух колец. В случае септика из трёх и более колец разница вряд ли будет заметна.

Нюансы расчета необходимого объема емкости

Для организации септика из бетонных колец необходимо рассчитать объем на основе суточного потребления воды. Согласно нормам, на одного постоянно проживающего человека приходится 200 кубических литров воды в сутки.

Первая емкость для отстаивания стоков должна иметь объем не трехкратного размера потребления (200 л) на каждого человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 от размера первой.

С правилами сооружения двухкамерного очистного сооружения можно ознакомиться в другой нашей статье.

Количество колец можно определить, разделив объем емкости на объем кольца. Их размер бывает маленьким, средним и большим.

Для расчета будут использоваться параметры кольца среднего размера. КС-10-9 внутренний диаметр которого составляет 1 м, а высота — 90. Одно кольцо имеет объем 700 кубических литров

Для семьи из двух человек:

Объем первой емкости = (200*2)*3= 1 200 литров. Объем второй и третьей емкости = 1 200/3= 400 литров.

Количество колец для двух емкостей = (1200+400)/700= 4 Количество колец для трех емкостей = (1200+400+400)/700= 5

Итог: 2 кольца для отстойника, 2 для резервуара осаждения и одно для дренажного колодца.

Для семьи из трех человек:

Объем первой емкости = (200*3)*3= 1 800 литров. Объем второй и третьей емкости = 1 800/3= 600 литров.

Количество колец для двух емкостей =(1 800+600)/700=4 Количество колец для трех емкостей =(1 800+1200)/700= 6

Итог: 2 кольца для отстойника, 2 для резервуара осаждения и два для дренажного колодца.

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

Количество людей, которые живут в доме постоянно.
Суммарный суточный объем канализационных отходов на одного человека.
Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

Размерная таблица с маркировкой производимых железобетонных изделий с указанием их диаметра упростит расчет необходимого числа элементов (+)

Зная, что на одного человека за сутки приходится в среднем до 200-250 л потребляемой воды, нетрудно высчитать что трехсуточный объем отходов на одного домочадца будет составлять порядка 600 л. Полученное значение остается только умножить на число членов семьи, постоянно проживающих в доме.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200 л х 3 сут. х 4 чел. = 2,4 куб. м. Округляем значение и получаем, что для семьи из 4-х персон нужен септик вместительностью 2,5-3 л.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий отведение осветленной жидкости через стенки дренажного отсека

Если в местности размещения мини-очистной станции высокий уровень залегания подземных вод, который способен спровоцировать замедление процесса отведения вод и даже затопление конструкции, рассмотрите вариант обустройства септика, отводящего стоки на дренирующие поля.

Выбор места для септика

Правильно рассчитав параметры будущей системы, и составив ее схему, можно переходить к выбору места для ее размещения. К этому процессу также нужно относиться с особой ответственностью, так как от места размещения системы зависит много. Во-первых, нужно подобрать место, которое не ниже остального участка, то есть не в низине, так как если система будет находиться в углублении, туда будет попадать много атмосферных осадков. Второе, что нужно учитывать, это то, что сточная система должна находиться на расстоянии не менее 5 метров от дома.

Схема расположения септика на участке дачи или загородного дома

Делая септик своими руками из колец, схема обязательно должна учитывать, чтобы система находилась на расстоянии минимум 50 метров от подземных источников питьевой воды, а также минимум в 30 метрах от имеющихся водоемов.

Есть еще несколько моментов, которые нужно учесть, составляя схему септика:

при трубопроводе длиннее 10 метров нужно предусматривать смотровой колодец;
к системе должен был обеспечен подъезд, в случае возникновения необходимости обслуживания при помощи ассенизаторской машины;
если проницаемость грунта низкая, вместо фильтрационного резервуара лучше устанавливать накопительную систему;
трубопровод должен быть заложен на уровне, ниже точки нулевых температур.

Следующим этапом монтажа сточной системы является подготовительный процесс, на котором нужно закупить все необходимое оборудование и обзавестись требуемым инструментом.

Выберите нужный размер колец из железобетона

Для создания септика понадобятся железобетонные кольца, а также плиты перекрытия. При покупке колец нужно учитывать, что некоторые из них идут уже с готовым дном, такой элемент необходим для самой нижней части системы, в противном случае, если его нет, дно можно залить самостоятельно.

Железобетонное кольцо с дном

Помимо железобетонных колец и плит перекрытия необходимо приобрести люки для каждого резервуара, вентиляционные трубы, строительный песок для подсыпки под трубы, щебень для фильтрации, гидроизоляционный материал и так далее. Поскольку гидроизоляция нужна не только для обработки швов системы, но также для внешней отделки, поэтому понадобится рубероид. Что касается инструментов, необходимых для выполнения этого процесса, то понадобится лопата, приборы для спайки и резки труб, кисть и мастерок.

Объемы септиков, размеры бетонных колец, днищ и перекрытий

Общий объем септика определяют как трехсуточную потребность в воде из расчета 200 л на человека. Фильтрующий колодец в этот расчет не входит.

Для однокамерного септика весь объём приходится на первую камеру, у двухкамерного обычно емкости делят в соотношении 2/3 и 1/3. Хотя многие «упрощают» схему и делают обе емкости одинаковыми, но в этом случае первая из них должна быть не меньше 2/3 расчетного объема.

Зная объем септика можно выбрать оптимальные размеры из стандартного ряда стеновых колец КС по ГОСТ 8020-90.

Обычно кольца для канализации выбирают из номенклатуры КС15 или КС20.

КС7 используют как горловину колодца (когда она нужна).

КС10 имеет объём 0.24 м3 при максимальной высоте кольца 89 см. Трех элементов первой емкости двухкамерного септика будет хватать только для стоков от жизнедеятельности одного человека. Их могут использовать в схеме двухкамерного или трехкамерного септика в качестве колец для второй и третьей емкости, если состав семьи не более трех человек.

Бетонные кольца КС можно подобрать для любого септикаИсточник rinnipool.ru

КС13 может подойти по объему, но у него только один размер высоты – 89 см. У «соседнего» в ряду КС15 их два – 59 и 89 см, а это дает больше возможностей в построении канализации

Есть еще КС25, но для них предусмотрена только плита перекрытия – днища нет.

С днищами выбор проще:

ПН10 диаметром 150 см;
ПН15 (подходит и для кольца КС13) диаметром 200 см;
ПН20 диаметром 250 см.

Плита перекрытия есть для всей номенклатуры стеновых колец кроме КС7.

Правила грамотного размещения септика и фильтрующего сооружения на участке

Нормы и правила монтажа прописаны в законодательных актах РФ:

Септик обустраивают не менее, чем в 5 м от жилого строения. От границы участка с соседями (с любой стороны) должно быть от 1 м, при условии, что люди постоянно живут на своем участке, расстояние от забора увеличивают до 4 м.
Систему фильтрации устанавливают на удалении 8 м от дома. Если поля фильтрации рассчитаны на переработку до 15 кубометров в сутки, расстояние от жилого строения делают не менее 15 метров.
От источника водозабора, например, колодца или скважины до септика должно быть 15 м – это для источников, выстроенных против течения подводных потоков. Если же источник построен по течению водного потока, септик ставят на удалении от 30 м.
От магистрали подземного газопровода камеры слива удаляют минимум на 1 м. Также в расчет принимают уровень давления сырья в газопроводе, нормативы указаны в СП 62.13330.2011.

Если рядом с участком находится природный водоем, септик ставят с учетом типа, размера, категории водоема. Например, природоохранные озера – территория неприкосновенная и потому септик придется ставить на большом удалении, обеспечивать максимальную степень очистки стоков и пр.

Очистные сооружения ставят ниже по рельефу от уровня источника водоснабжения. Это требуется для того, чтобы в подземную воду не попадали сточные воды.
Для размещения септика выбирают место, которое не затапливается талыми водами после схода снега.

В поселках, огородных и садовых хозяйствах (товариществах) могут быть собственные нормативы по установке септиков. Нарушение внутренних норм чревато штрафами, поэтому перед началом работы необходимо уточнить наличие таких правил и выбрать место, соответствующее всем требованиям.

Преимущества септиков из колец

Септики из бетонных колец имеют ряд преимуществ и не потому, что мы их устанавливаем, а потому что они действительно оправдывают все ожидания заказчика. Установленные нами 10 лет назад такие септики до сих пор исправно служат своим хозяевам и не вызывают никакого дискомфорта как при временном, так и при постоянном проживании в доме. Перечислим основные достоинства, которые есть у бетонных септиков:

Доступная стоимость – цены на бетонные кольца с момента их появления всегда были низкими, то есть адекватными в сравнении с другими материалами. ЖБ кольца является главной составляющей септика из колец, поэтому и общая стоимость монтажа будет недорогой;
Прочность и долговечность – гарантированный минимальный срок служба септика составляет 50 лет! Такой гарантии не даст ни один другой септик и это даже при условии отсутствия дополнительной обработки колец;
Не всплывает – многие уже знакомы с проблемой, когда по весне их септик просто всплыл. Удельный вес септика из бетонных колец просто огромен и всплытие из грунта просто невозможно.
Не лопнет – естественное давление грунта на септик не видно человеку, но оно есть

Многие современные септики не выдерживают его, чего совсем не страшно септику, сделанному из ЖБ колец;
Установка в любом грунте – не важно, какой грунт на Вашем участке, песок или глина, даже в откровенном болоте септик будет чувствовать себя хорошо.
Не нужно электричество – да, пока всем современным пластиковым септикам для работы нужен постоянный ток, бетонные работают автономно и без электричества. Важный момент для тех, у кого есть проблемы с частым отключением электроэнергии.
Монтаж за 1 день – да, любой из предложенных выше вариантов септика мы сможем установить и запустить всего за 1 день!
Минимальное обслуживание – его не нужно постоянно чистить и проверять. Откачивать такой септик можно 1 раз в 2-3 года.
Установка септика в любое время года – нет никаких ограничений по времени года или погода

Ставим септики из колец зимой, летом, осень и весной в любую погоду.
Выбор объем – мы можем сделать септик нужного объема в зависимости от количества постоянно проживающих людей в доме. Это позволяет подобрать оптимальный вариант и сэкономить на ненужном объеме.

Откачивать такой септик можно 1 раз в 2-3 года.
Установка септика в любое время года – нет никаких ограничений по времени года или погода. Ставим септики из колец зимой, летом, осень и весной в любую погоду.
Выбор объем – мы можем сделать септик нужного объема в зависимости от количества постоянно проживающих людей в доме. Это позволяет подобрать оптимальный вариант и сэкономить на ненужном объеме.

Прежде чем сделать выбор в пользу того или иного септика, прочтите еще раз те преимущества, которые мы написали. Возможно Вы еще не жили в своем доме, где нет центральной канализации и думаете, что любой септик работает одинаково. Работать они действительно могут одинаково, а вот служить без сбоев и проблем далеко не все. Мы описали те достоинства, которые действительно можно выделить, как основополагающие при выборе системы автономной канализации для частного дома.

Вентиляция

Септик – это «дом» для различных микроорганизмов, которые в процессе переработки органических веществ-загрязнителей выделяют в окружающую среду сероводород и метан, очень дурно пахнущие. Если для канализации не будет предусмотрена какая-хоть какая-то вентиляция, то в сливной трубе может образоваться вакуум, который будет заполняться этими газами. И все эти ароматы из септика отправятся по трубам прямо в дом. Можно представить, к чему это приводит.

«Как правильно закопать септик, вы можете посмотреть на нашей статье» Для того чтобы избежать этого, на самом септике, а также и в доме монтируется система вентиляции. Труба из жилых помещений выводится на крышу, а подключается как можно ближе к сантехническим приборам. Трубы для водоснабжения читайте в нашей статье.

Правильный способ установки септика

Вот таким образом можно создать на своем участке септик из бетонных колец – один из лучших вариантов локальных очистных сооружений. Такая установка будет служить верой и правдой долгие годы, особенно при соблюдении всех норм и правил эксплуатации.

Устройство септика из бетонных колец

Схема устройства септика из бетонных колец

Анаэробные бактерии

Схема двухкамерного септика из бетонных колец

У бетонных колец много преимуществ

Вспомогательные

Железобетонные

Стеновые

Другие виды

Виды и размеры бетонных колец

Кольцо опускается с помощью спецтехники

Монтаж септика из ЖБ колец

Септик двухкамерный, подведен к туалету

Пример обустройства бетонного септика своими руками

Септик из бетонных колец

Рытье котлована

Дно первого колодца

По краю дно промазывается цементным раствором

Первое кольцо опущено

Второе кольцо септика

Установка плиты

Монтаж второго отсека септика

Дно колодца засыпается щебнем

Второе кольцо

Использование смазки

Соединение первой камеры с фильтрационным колодцем

Соединение тройника с трубой

На перекрытия устанавливаются кольца меньшего диаметра

Колодезные крышки

Прокладка канализационной трубы

Засыпка септика

Правильный способ установки септика

Герметизация стыков и обустройство вентиляции

Очень важно качественно заделывать швы между соседними кольцами с помощью цементного раствора или готовых смесей. В первую очередь от этого будет зависеть образование неприятных ароматов на приусадебном участке

Для улучшения гидроизоляционных показателей септика его обрабатывают снаружи обмазочными материалами на основе герметиков.

Первый резервуар обязательно оснащается 4 метровой трубой, возвышающейся над перекрытием. Это позволяет, выходить образующимся в процессе брожения стоков газам. В случае необходимости такая вытяжка устанавливается на всех сточных ёмкостях.

Обратная засыпка выполняется по окончании всех монтажных процедур. Вынутая из ямы почва смешивается с песком и распределяется в пространстве между бетонных колец и котлованом. Каждый резервуар накрывается бетонной крышкой, в которой предусмотрено отверстие для люка.

Как правильно сделать септик из бетонных колец: пошаговая инструкция по монтажу

Помимо расчетов, к подготовительным работам также относятся — выбор места и учет природных особенностей.

бетонный каскад для защиты от атмосферной влаги и обеспечения самотечного перемещения стоков внутри системы очистки должен располагаться не в понижении рельефа; между очистным устройством и фундаментом должно быть не менее 5 м; расстояние до подземных питьевых источников – 50 м, а до водоемов и водотоков – 30 м; если подводящий трубопровод имеет длину свыше 10 м, то на нем необходимо установить смотровой колодец; при высоком УГВ и слабопроницаемом грунте фильтрационный колодец нужно заменить на один из видов полей фильтрации или накопительную емкость; важно учесть возможность подъезда ассенизаторской машины; трубопроводы должны проходить ниже точки нулевых температур почвы. Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Устройство септика из двух резервуаров: схема

В первую очередь понадобятся железобетонные кольца. Для отстойника и резервуара биологической очистки первый элемент можно приобрести с уже имеющимся дном, либо в процессе установки залить его самостоятельно. Из ЖБИ необходимы также плиты перекрытия.
Нужно купить чугунные или пластиковые люки в количестве, равном числу резервуаров.
Трубы для вентиляции и соединения камер друг с другом и с домашней канализацией и фитинги для них.
Песок для выравнивания траншей под трубы.
Щебень для фильтрационного колодца.
Гидроизоляция для швов между кольцами, например, битум.
Рубероид для внешней гидроизоляции емкостей.
Цемент, жидкое стекло.
Приборы для нарезки и соединения полиэтиленовых труб.
Лопата.
Мастерок и кисть.

Важно также договориться о найме грузоподъемной и копающей техники. Можно подготовить котлован и вручную, но это займет гораздо больше времени

Земляные работы

по центру предполагаемого котлована ставят колышек;
к нему привязывают бечевку;
к свободному концу веревки привязывают второй колышек на расстоянии равном внешнему радиусу бетонного кольца, плюс еще 20-30 см;
полученной системой очерчивают контуры котлована.

Так делают для каждого резервуара. Глубина ямы должны быть немного больше суммарной высоты колец, так как нужно учесть подготовку дна. Дно выравнивают по строительному уровню и трамбуют. Потом заливают бетонное основание, если не приобретены кольца с глухим дном.

Для фильтрационного колодца цементное основание не нужно, вместо этого засыпают щебневый фильтр.

На этапе копки котлована подготавливают траншеи для входного трубопровода и соединяющих резервуары труб, не забывая про уклон в 5 мм на каждый погонный метр. Дно канав отсыпают слоем песка в 10 мм.

Теперь можно приступать непосредственно к монтажным работам.

Установка и соединение колец

При помощи подъемного крана отпускают кольца строго друг на друга, обрабатывая стыки между ними смесью жидкого стекла и цемента.
Изнутри емкости швы дополнительно покрывают битумом для гидроизоляции и соединяют для прочности конструкции скобами из металла.
Подводят наружный канализационный трубопровод.
В стенках рабочих емкостей делают отверстия для входной и соединительных труб. Место соединения 1 и 2 резервуара должно быть на 0,3 м выше, чем между 2 и 3 камерами.
В отверстия устанавливают фитинги.
К первому резервуару монтируют вентиляционную трубу.
Укладывают соединяющие трубопроводы.
Стыкуют резервуары со всеми трубами. Все стыки обрабатывают герметиком, например, жидким стеклом.
Покрывают снаружи все емкости рубероидом.
При необходимости во второй резервуар отпускают компрессор и загружают активный ил.
Устанавливают перекрытия и люки.
Закрывают утеплителем и производят обратную засыпку.

Устройство готово к эксплуатации. Самые простые септики могут выходить на рабочий режим в течение полугода. Эту процедуру ускоряют добавлением специальных бактерий в емкости. Правильная работа зависит от регулярного обслуживания.

Как расположить септик на участке?

Бетонные кольца служат хорошим материалом для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика обходится в два раза дешевле покупки станции очистки.

Перед началом работы необходимо определить вид грунта на участке. От его характеристик зависит выбор системы фильтрации, так как конструкция септика из бетонных колец предполагает несколько емкостей. По по санитарным нормативам вода должна подвергаться трехсуточному и более отстаиванию перед ее сбросом в грунт.

Вид грунта можно определить, выкопав шурф, опросив соседей, владеющих скважиной или колодцем, запросив сведения в организации, проводящей строительство или бурение неподалеку от участка.

Чуть выше коэффициент фильтрации у суглинков, слегка больше у супесей. Однако их фильтрационных свойств все равно недостаточно для устройства на перечисленных глинистых грунтах систем грунтовой доочистки стоков.

К тому же практически всем глинистым грунтам свойственна пучинистость – способность увеличиваться в размерах в процессе промерзания и уменьшаться при оттаивании. Указанные подвижки грунта могут запросто вытолкнуть бетонные емкости наружу, полностью разрушить или просто сдавить их до появления трещин.

Если участок располагается в холмистой местности, с большой долей вероятности он имеет грунт скального типа. В этом случае нужно сделать выбор в пользу наземных станций очищения или накопительных емкостей

Песчаные, гравийные, галечниковые и щебенистые осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее передвижению в нижележащие слои.

Правда крупнообломочные отложения, такие как гравий и галечник, залегают преимущественно в поймах рек, а щебень у подножия горных образований.

Пропускная способность глины практически равна нулю. Грунт такого типа относится к разряду водоупоров – водоотталкивающих пород, не впитывающих и не пропускающих через свою толщу воду

На речных и горных склонах фильтрующие сооружения не устраивают, т.к. часть дренирующей жидкости не сможет пройти достаточный для утилизации в грунт цикл доочистки.

Потому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности сложения, кроме пылеватого.

Кроме геологических условий необходимо соблюдать нормы его расположения от жилых зданий и источников воды.

Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко от места произрастания деревьев, так как их корневая система может нанести вред конструкции

Если пренебречь санитарными нормами, может произойти биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, которая вызывает сильнейшее отравление. Она легко попадает к источнику питьевой воды через подземные воды.
