Рабочие функции ШДУ
Шкаф управления системой дымоудаления обеспечивает продуктивную работу установленной автоматизации. Среди рабочих функций оборудования стоит выделить следующие: • Управление, как дистанционное, так и местное. При дистанционном режиме работа вентилятора дымоудаления проходит по сигналу, который поступил с ШДУ. В случае с местным режимом управления устройство активируется путем перевода переключателя во включенное положение вручную со шкафа управления.
• Функция световых сигналов. На двери ШДУ отображается информация о получении сигнала о возникновении огня, активизации роботы вентиляторов дымоудаления, обеспечивающх устранение дыма и продуктов горения. Также сигнализируется наличие такого напряжения электропитания, как380 В 50 Гц. • Сигналы информационного характера. Оборудование обеспечивает выдачу различных информационных сигналов, которые передают данные об управлении фазами сети, подаче питания на вентиляторный двигатель, управлении огнезадерживающими клапанами , отвечающими за дымоудаление, и предварительное их открытие и т.д.
Стоит отметить, что управление ШДУ осуществляется строго по тем параметрам, которые были заданы компанией-производителем оборудования. Устройства могут обладать не только стандартным набором функций, но и расширенным. Установив шкаф управления противодымной системой, можно будет с легкостью фиксировать температурные показатели контактов вентиляционных двигателей и при необходимости проводить их регуляцию. ШДУ также обеспечивает подачу сигналов при фильтровом загрязнении, возникновении аварийной ситуации. Оборудование позволяет замедлять время остановки для вентиляционных устройств приточного воздухообмена и выполнять других важные задачи.
Построение автоматизированной системы
Построение полностью автоматизированной системы вентилирования – один из наиболее важных и трудоемких процессов. Именно от него будет зависеть качество последующей работы щита управления и, собственно, самой вентиляционной системы. Самый важный момент в данном процессе – подбор необходимого оборудования, ведь при этом следует учитывать и необходимую мощность, и ожидаемую производительность.
Относительно мощности следует отметить, что ее параметры следует учитывать в нескольких вариациях:
- Мощность энергопотребления каждого прибора в отдельности и всего пульта в целом.
- Мощность движения воздушного потока в вентиляционных каналах.
- Мощность процессора.
Параметр «мощность процессора» наиболее важный, так как именно он характеризует тот массив данных, который может одномоментно обрабатываться системой, количество входов и выходов для того, чтобы снимать информацию с датчиков и отправлять сигналы на соответствующие приборы.
Монтаж
Установка шкафов управления для вентиляции должна производиться только мастером электромонтажных работ, имеющим соответствующий допуск, и хорошо знакомым с устройством контрольно-измерительных приборов и автоматики. Сделать щит или пульт управления своими руками вряд ли получится. Установки приобретают в готовом виде и устанавливают согласно противопожарным нормативам. Шкаф располагают в вертикальном положении на полу либо подвешивают на стену таким образом, чтобы человек смог без труда получить доступ к датчикам и переключателям. Высота щита или стенда должна быть не менее метра.
Комплект деталей вентиляционного шкафа обязательно имеет сопроводительную документацию с подробной схемой сборки, любое отступление от которой грозит серьёзными неприятностями. Сам процесс монтажа занимает не так много времени. Все элементы соединяют в необходимой очерёдности, подсоединяя провода к клеммам и укладывая их между линий. Важным условием правильного подключения является аккуратное обращение с проводами, спутывать и перегибать которые категорически запрещено. Обычно из проводов формируют аккуратные пучки, затем их перевязывают и выводят наружу. После чего опытный электрик соединяет провода датчиков, контроллеров и переключателей со своими приборами и производит пробный запуск системы.
Источники
- https://indclimat.ru/proizvodstvo-shhitov-avtomatiki-dlya-pritochnyh-i-pritochno-vytyazhnyh-sistem-ventlyatsii/
- https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
- https://www.rfkomfort.ru/services/sistem-ventilyacii/schity-avtomatiki
- http://rina.pro/napravleniya-deyatelnosti/sistemy-avtomatizacii/general-ventilation
- https://TopVentilyaciya.ru/ventilyaciya/avtomatika-sistem-ventilyatsii.html
- https://oventilyacii.ru/ventilyaciya/avtomatika-dlya-upravleniya-sistemoj-ventilyatsii.html

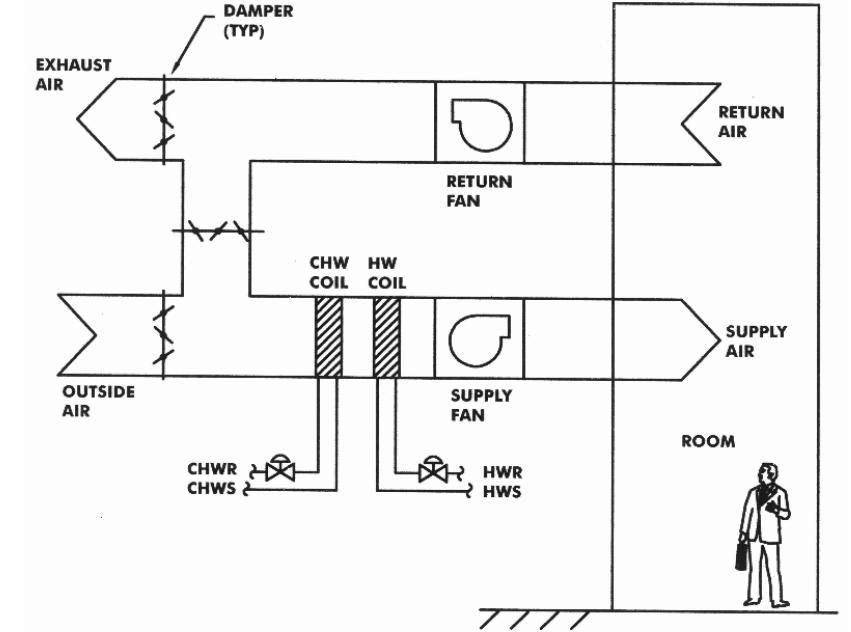

Основные элементы системы управления работой вентиляции
Современные системы управления работой вентиляции и другими коммуникациями представляют собой достаточно сложное в техническом плане устройство на основе микропроцессорной техники и целого комплекса контролирующих и исполнительных механизмов. Основными элементами считаются следующие устройства.
Датчики
Предназначены для контроля различных параметров работы вентиляционной сети. Схема щита управления вентиляцией обеспечивает прием и переработку информации от множества подобных устройств (цифровых или аналоговых). На основании информации, полученной от датчиков, формируются команды для исполнительных механизмов.
По месту размещения можно выделить следующие виды датчиков (предназначены для контроля атмосферных показателей):
- Комнатные датчики устанавливаются внутри помещений, позволяют контролировать состояние атмосферы внутри здания, что необходимо для выбора наиболее оптимального режима проветривания.
- Атмосферные датчики монтируется снаружи зданий, благодаря им существует возможность выбора режима работы вентиляции при изменении погодных условий (например, при снижении температуры окружающего воздуха увеличивается производительность калориферных устройств, что позволяет изменять режим проветривания заблаговременно).
Также можно разделить датчику и по месту непосредственного монтажа (датчики контролирующие работу вентиляционных устройств и параметры воздушного потока):
Канальные датчики монтируются внутри воздуховодов. Благодаря им появилась возможность получать информацию о скорости вентиляционного потока, создаваемом вентилятором напоре и давлении, а также о других характеристиках потока.
Датчики такого типа могут устанавливаться непосредственно на стенках воздуховодов или в сечении поперек направления воздушного потока.
Наружные датчики монтируются в основном на вентиляторных установках, они позволяют контролировать параметры их работы (частота вращения рабочего колеса, температура обмоток, состояние щеток и другие параметры).
На практике чаще всего применяют элементы следующего назначения:
- Температурные датчики, которые могут быть аналогового или цифрового типа. Устанавливаются не только для контроля температуры воздуха, но и для определения теплового режима работы различных устройств.
- Датчики влажности позволяют получить данные для выбора режима работы вентиляции, обеспечивающего более комфортную атмосферу в помещении.
- Датчики скорости и давления предназначены для определения параметров работы вентиляторов и регулирующих (переключающих) устройств, на основании полученной с этих устройств информации происходит изменение режимов функционирования аппаратуры.
Все датчики должны устанавливаться в соответствии с проектными требованиями, при этом должны учитываться рекомендации производителей.

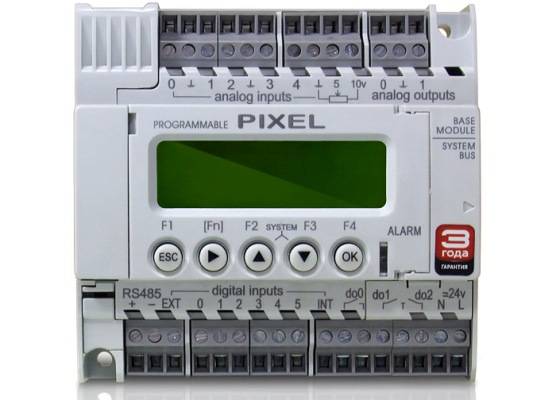

Контроллеры
Устройства, предназначенные для получения и обработки сигналов, поступающих с датчиков. На их основании формируются команды для различных исполнительных устройств, которые и позволяют изменить режим работы вентиляционных устройств.
Наиболее востребованы устройства на основе микропроцессорной техники, которые отличаются компактными размерами, многофункциональностью и могут быть смонтированы в стандартные шкафы управления. Так достаточно популярен контроллер Pixel для ЩУВ (может использоваться для управления отоплением, водоснабжением и другими коммуникационными линиями).
Исполнительные устройства
Различные механизмы, обеспечивающие работу системы. К ним относят вентиляторы, различные переключатели направления потока, задвижки, калориферные и кондиционирующие устройства. Могут работать от электрических, пневматических или гидравлических источников питания. Включаются в работу при поступлении управляющих команд с контроллера.
Основные принципы управления вентиляционными системами
В современных системах, которые предназначены для управления вентиляцией и прочими коммуникациями, используются как микропроцессоры, так и целый комплекс из сложных технических и механических элементов, таких как:
Датчики. Их непосредственным предназначением является контроль за различными параметрами работы системы вентиляции. Щит управления позволяет принимать и перерабатывать информацию с различных устройств (аналоговых или цифровых), на основе показаний которых и формируется функционирование механизмов. По особенностям размещения выделяют следующие разновидности датчиков (предназначенных для контроля за атмосферными показателями):
- Датчики комнатного типа, устанавливаются которые преимущественно внутри помещения. Благодаря использованию подобных датчиков можно осуществлять контроль за состоянием атмосферы в здании, что требуется при выборе наилучшего режима проветриваний.
- Специальные датчики, которые устанавливаются снаружи. Благодаря использованию подобных датчиков, можно вручную изменять режим работы системы вентиляции при смене погоды. К примеру, при уменьшении температуры воздуха активируется работа калориферных приборов, что дает возможность изменить способ проветривания.
Датчики управления вентиляционными системами
Датчики также разделяются по области монтажа (датчики, которые контролируют функционирование вентиляционной системы и показатели потока воздуха):
- Датчики канального типа устанавливаются непосредственно внутри воздуховода. Благодаря их использованию есть возможность узнавать о том, какая на данный момент скорость вентиляционного потока, а также напор, давление и другие характеристики.
- Датчики наружного типа устанавливаются преимущественно на вентиляторах и позволяют осуществлять контроль за частотой вращения, температурой обмоток, состоянием щеток и прочими параметрами.
На сегодняшний день чаще применяются такие элементы:
- Датчики температуры, которые бывают как аналоговыми, так и цифровыми. Установка их необходима не только для контроля за температурой воздуха, но и для коррекции теплового режима в работе разных приборов.
- Благодаря использованию датчиков влажности, можно подобрать оптимальную работу вентиляционной системы и добиться комфортных условий внутри помещения.
- Датчики давления и скорости нужны для того, чтобы можно было определить параметры функционирования вентиляторов, и в частности переключателей и регуляторов. Изменение в режиме работы происходит только после получения информации с различных датчиков. Поэтому датчики должны устанавливаться согласно проектных и прочих требований, при этом необходимо придерживаться рекомендаций, данных производителем.
Контроллеры. Основным предназначением данных устройств является обработка сигналов, которые поступают с датчиков. На основании этих данных формируется оптимальная работа вентиляционной системы. Наиболее востребованными на сегодняшний день являются устройства, работающие на основе микропроцессоров, отличающиеся компактными размерами и богатой функциональностью. Обладая скромными размерами, они могут быть вмонтированы в стандартный шкаф управления. Также высоким спросом на текущий момент пользуются контроллеры Pixel, при помощи которых можно осуществлять управление снабжением воды, отоплением и прочими коммуникациями.
Таблица: параметры воздуха и кратность воздухообмена
| Помещение | Расчетная температура воздуха в холодный период года, °С | Кратность воздухообмена или количество удаляемого воздуха из помещения | |
| Приток | Вытяжка | ||
| Жилая комната квартир или общежитий | 18 (20) | — | 3 м3/ч на 1м2; жилых помещений |
| То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже | 20 (22) | — | То же |
| Кухня квартиры и общежития, кубовая: с электроплитами с газовыми плитами | 18 | — | не менее 60 м3/ч не менее 60 м3/ч при 2-комфорочных плитах, не менее 75 м3/ч при 3-комфорочных плитах, не менее 90 м3/ч при 4-комфорочных плитах |
Защитная система
Автоматическое управление вентилированием воздуха, как и любое другое, не имеет права существовать без обеспечения надлежащей безопасности. Защитные механизмы в щите могут срабатывать в случае возникновения одного из указанных обстоятельств:
- Сбой в режиме работы составляющего элемента.
- Выход из строя какого-либо из приборов или устройств.
- Невозможность контролировать определенные параметры воздуха в помещении – при потере связи с каким-то датчиком.
Для решения указанных проблем в работе автоматического вентиляционного механизма предназначен контроллер управления. Использование контроллеров позволяет быстро реагировать на самые незначительные отклонения от нормального состояния в процессе работы каждого из устройств и, при этом, оперативно их устранять.
Таким образом, управление вентиляцией помещения, при наличии у вас специального щита, становится быстрым, простым, максимально удобным и безопасным.
Особенности устройства ЩУВ
Производители электротехнического оборудования предлагают множество конфигураций, которые отличаются размерами, функциями, степенью защиты и уровнем программирования. Наиболее простые модификации предназначены для обслуживания частной жилой недвижимости, сложные – предприятий и общественных зданий.
Требования к комплектации щитов управления
- щит должен вмещать все приборы управления системой вентиляции и кондиционирования;
- важные узлы необходимо снабдить индикацией, световой, цифровой или подключенной к ПК;
- приборы, отвечающие за наиболее значимое оборудование, должны иметь двойное управление – автоматическое и ручное.
Наполнение и функциональность щитов могут отличаться. Например, для одних систем преобразователь частот необходим, а другие обходятся без него. Максимально удобными для пользования являются шкафы и щиты с автоматикой и пультами д/у.
Обзор рабочих элементов
К элементам управления относятся и датчики. Это своего рода рецепторы, собирающие различную информацию о состоянии системы и ее окружения.Они снимают температуру воздуха и самих устройств, степень концентрации газов или загрязнения элементов системы, измеряют скорость движения воздуха и др. Полученные данные поступают к автоматическим регуляторам, и происходит корректировка работы элементов системы.По функциям датчики делят на следующие виды:
- температурные;
- влажности;
- скорости;
- давления и др.
Часть датчиков фиксируют на поверхности деталей, которые необходимо контролировать. Они снимают параметры самих устройств, например, температуру обмотки, скорость вращения и др.Монтаж датчиков сопровождается тщательным выбором. С одной стороны, чем больше информации, тем точнее работает система, но с другой функционирование и обслуживание сети становится затратным с точки зрения расхода электроэнергии.В сцепке с датчиками работают контроллеры. Это те приборы, которые получают информацию и обрабатывают ее в автоматическом режиме. Их можно назвать посредниками, так как дальше сигнал передается исполнительным устройствам: переключателям воздушных потоков, вентиляторам, холодильным установкам, калориферам.
Особой популярностью пользуются контроллеры универсального типа, которые одновременно способны обрабатывать информацию, поступающую из различных систем: вентиляции, отопления и др.
Щит управления вентиляцией: устройство, назначение + как правильно собрать
- шкаф не должен располагаться в комнатах с повышенной влажностью и наличием большого количества пыли, рядом с ним не следует располагать химические реагенты или источники тепла;
- как правило, подключая устройство в сеть, нужно ориентироваться на показатели напряжения от 220 до 380 В и частоты тока 50 Герц, а после установки его обязательно заземляют;
- допустимая температура в помещении — от -10 до +55°С, при выходе за эти рамки возможны помехи в работе;
- в зависимости от материала изготовления зависят и условия эксплуатации: так, для шкафов, изготовленных из пластика, стандартная степень защиты — IP 45, что означает надёжную защищённость от твёрдых тел размерами более 1 миллиметра и полную водонепроницаемость; для щитов из металла эти параметры могут отличаться.
Ключевые функции оборудования
Щиты автоматики для вентиляции предназначены для комплексного автоматического управления вентиляционными установками. Они поддерживают заданные параметры процессов, а также позволяют решать посредством стандартных и дополнительных опций следующие задачи:
- Управляют различными типами установок, в том числе приточными, вытяжными и комбинированными.
- Обеспечивают контроль и управление работой компонентов сети в соответствии с выбранным алгоритмом.
- Поддерживают показатели температуры приточного воздуха с высокой точностью за счет использования PI- регулирования.
- Выполняют защитные функции, при сбоях и коротком замыкании питающей сети. Исключают перегрев электрического и размораживание водяного калорифера.
- Обеспечивают индикацию состояния работающего оборудования.
- Реализуют регулирующие функции. Щиты автоматики для вентиляции обеспечивают поддержание необходимых расходов воздуха, заданных температурных и влажностных
- параметров.
- Держат под контролем состояние (степень загрязненности) фильтрующих элементов.
- Обеспечивают каскадный контроль температуры по комнатному датчику, то есть компенсируют показатели приточного воздуха на уже установленные в помещении.
- Регулируют скорость вращения приборов ручным или автоспособом по требуемым показателям (от суток до нескольких месяцев).
- Управляют блоками рециркуляции и любыми типами рекуператоров, в том числе и авторазмораживанием.
- Контролируют мощные многоступенчатые электронагреватели.
- Активируют автозащиту водяного калорифера от замерзания в любом режиме, даже в «стоповом».
- Управляют противопожарными системами здания.
- Поддерживают стандартные протоколы коммуникации, что позволяет встраивать щит в систему диспетчеризации.
- Выполняют работу дистанционно посредством выносных пультов.
- Обеспечивают контроль установки посредством встроенного web-сервера через Wi-Fi или Internet.
Щит, отвечающий за управление вентиляцией
Это устройство можно выделить в отдельную категорию. Несмотря на кажущуюся простоту и примитивность конструкции, щит обладает высокой функциональностью и надежно защищает корпус от любых воздействий извне. Для обычного пользователя вентиляционной системы в первую очередь важна простота в управлении и возможность обеспечить комфортный состав воздуха в производственном либо жилом помещении. Поэтому щит вентиляционного управления обязан соответствовать следующим требованиям:
- Корпус, который имеет защиту, позволяющую работать в помещениях с высокой влажностью. На сегодняшний день наиболее надежным для применения в бытовой сфере является щит, степень защиты которого IP
- Щит должен обеспечивать комфортное расположение к основным элементам управления вентиляционной сетью. Необходимо обеспечить также возможность присоединения вручную тех или иных устройств.
- Обязательно должны быть различные индикаторы, которые отображают информацию о состоянии воздуховодов и о функционировании других важных элементов системы. Бюджетные модели имеют только световую индикацию, точная информация же получается только при помощи специальных табло (цифровых) или посредством вывода на экран современного ПК.
- Для хорошего щита важен интерфейс, который должен быть интуитивно понятным и удобным. В таком случае для управления системой не потребуется недешевой подготовки персонала, которая к тому же занимает немало времени.
- На сегодняшний день наиболее востребованными щитами управления являются экземпляры, у которых есть выносной пульт. Такая особенность позволяет монтировать контроллеры и основные элементы управления в помещениях, отвечающих всем нормам безопасности. Управление системой возможно при помощи пульта и является очень удобным, однако стоимость подобных систем на данный момент выше, чем цена традиционных отечественных щитов.
Щит, отвечающий за управление вентиляцией
Для того чтобы автоматизировать сеть коммуникаций любого масштаба, необходимо потратить на это немало времени, усилий и наличных средств. При этом стоит понимать, что малейшая ошибка, допущенная при выборе датчика, соответствующего эксплуатационным нормам, может вылиться в крупные финансовые затраты. Именно поэтому лучше всего доверить проектные и монтажные работы автоматизированных вентиляционных систем настоящим профессионалам, которые обладают солидным опытом и могут решить создавшуюся проблему за честную стоимость и в максимально короткий срок.
Назначение щита управления приточно-вытяжной вентиляцией
Щит управления приточно-вытяжной вентиляцией — устройство, предназначенное для организации работы оборудования воздухообмена в жилых домах, общественных учреждениях и промышленных зданиях. Современные постройки оборудуются сложными сетями кондиционирования и вентиляции, включающими в себя большое количество механизмов. Производители выпускают щиты, которые в автоматическом режиме могут полностью управлять этим оборудованием.Чтобы запустить и регулировать работу бытовой сплит-системы или оборудования вентиляционного канала, не требуется никаких устройств контроля. Простые приборы запускаются и регулируются вручную или с помощью дистанционного пульта. Но если система довольно сложная, а протяженность сетей большая и оборудование находится в труднодоступных местах, тогда обязательным является наличие щита общего управления приборами.Вентиляционные щиты управления представляют собой панели или шкафы, которые устанавливаются на стену или пол. К основным задачам устройства относится:
- 1. Слежение за работой механизмов, входящих в состав вентиляционной системы.
- 2. Предохранение устройств от перегрева, короткого замыкания и неправильно проведенного монтажа.
- 3. Настройка производительности и мощности приборов.
- 4. Программирование работы всего оборудования или отдельных механизмов на определенный период.
- 5. Сопровождение регулировки соответствующей индикацией.
- 6. Установка нужной температуры в помещении и быстрое ее перепрограммирование.
- 7. Диагностирование состояния воздуховодов и фильтров.
- 8. Предохранение сезонных устройств от непредвиденных поломок (например, водяной калорифер может перемерзнуть в сильные морозы).
Наличие такого оборудования на предприятии или в жилом помещении позволяет из одного места осуществлять проверку работы приборов и быстро вносить корректировку при незначительном сбое.
Элементы управления комплектуются оборудованием согласно разработанным и принятым документам государственного стандарта. Установка их осуществляется в коридорах, подсобных помещениях или специальных щитовых. Если существует возможность, то шкафы устанавливаются в диспетчерских.
Электротехническое оборудование выпускается в различных конструктивных вариантах, которые отличаются размерами, назначением, безопасностью и уровнем автоматизации. Упрощенные варианты щитов управления вентилятором производятся для бытовых нужд, а более сложные применяются на производстве.При выборе шкафа учитываются площади рабочих помещений, возможность монтажа нужных устройств и безопасность обслуживания. К оборудованию для управления вентиляцией предъявляются следующие требования:
1. В шкафу необходимо установить все агрегаты, отвечающие за работу вентиляции.
2
Приборы, имеющие особую важность, должны быть снабжены соответствующей цифровой и световой индикацией.
3. Устройства, отвечающие за работу наиболее значимых механизмов, могут управляться ручным и автоматическим способом.
