Как произвести расчет ветрогенератора по формулам — рассмотрим вопрос

Как сделать своими руками

Умея работать с различным ручным инструментом и приняв решение построить ветровой генератор своими силами, лопасти такого устройства, также можно изготовить самостоятельно. В этом случае выбор материала, используемого для изготовления, зависит от имеющегося в наличии, и это могут быть следующие варианты:

Из ПВХ трубы

В этом случае используются трубы, используемые для сетей канализации или водопровода, большого диаметра и обладающие высокой прочностью, что обусловлено их применением в сетях с избыточным давлением.

Расчет формы лопасти произвести самостоятельно довольно таки сложно, поэтому оптимальный вариант, это найти шаблон требуемого размера. Для этого можно воспользоваться специализированной литературой, журналами или интернет ресурсами, в которых приводится большое количество разнообразных по конфигурации и геометрическим размерам изделий.

По шаблону, на поверхности трубы, наносятся размеры, после чего, при помощи режущего инструмента, выполняется выпиливание лопастей, как на ниже приведенном рисунке.

Боковые грани зачищаются, удаляются заусеницы и неровности. После изготовления требуемого количества, лопасти соединяются в единый блок и помещаются на вал ветрового генератора.

Из стеклопластика

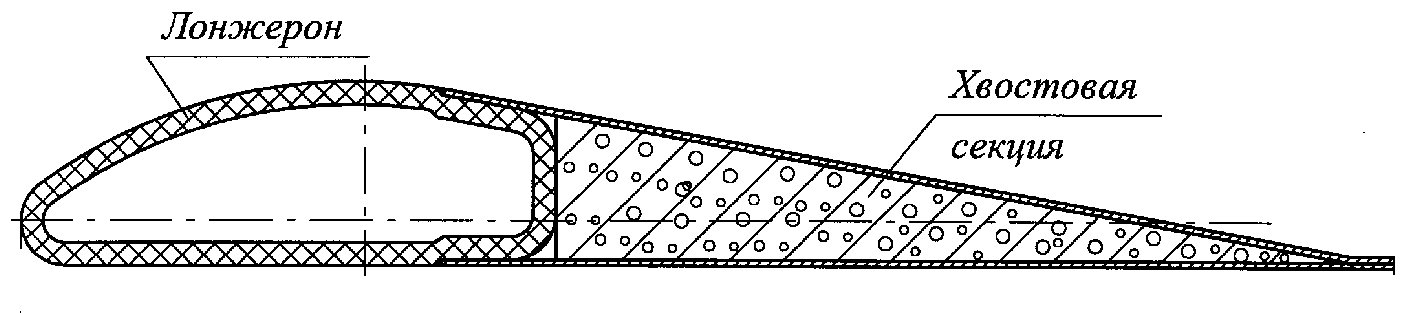

При использовании стеклопластика (стекловолокна), вначале из дерева изготавливается шаблон, по которому в дальнейшем, и изготавливаются элементы лопастей. Как правило, в этом случае, они делаются полыми, при необходимости возможна установка усиливающих лонжеронов и заполнении пустот различными компонентами.

При создании шаблона, поверхность лопасти условно делится по горизонтальной оси, после чего получается шаблон нижней и шаблон верхней частей. По изготовленному основанию (шаблону), который можно назвать матрицей, изготавливаются отдельные элементы лопасти. Для этого по матрице, с использованием эпоксидной смолы и отвердителя, наносятся несколько слоев стекловолокна, которое должно затвердеть. После застывания, внутрь поверхности изготавливаемого изделия, устанавливаются лонжероны и уплотнитель (в хвостовую часть). Уплотнитель укладывается в случае необходимости, что должно быть подтверждено соответствующим расчетом или обоснованием, приведенном в технической литературе, где был взят шаблон.

Изготовленные части соединяются между собой при помощи клея, в комлевой части, монтируется хвостовик, с помощью которого лопасть крепится к валу ветрового генератора.

При выполнении работ потребуется следующий инструмент:

• Ножовки различного типа, в зависимости от используемого материала;
• Ножницы по металлу или ручной электрический инструмент (лобзик, «болгарка» и т.д.);
• Маркеры и чертилки, используемые для разметки изготавливаемых деталей;
• Абразивные материалы: наждачная бумага, шлифовальные круги для углошлифовальной машинки, напильники – используемые для обработки поверхностей.

Выбор материала

Для изготовления лопастей используются различные материалы, главными требованиями, предъявляемые к ним, являются следующие:

• Прочность – способность выдерживать постоянные нагрузки, обусловленные воздействием ветровых потоков;
• Малый вес – увеличивает срок службы узлов и механизмов аппарата (подшипники, растяжки и т.д.);
• Стойкость по отношению к атмосферным явлениям (осадки, солнечный свет, температура окружающего воздуха).

Всем, выше перечисленными требованиям, соответствуют: стекловолокно, композитные материалы, пластик и легкие металлы (алюминий, титан и прочие).

Выбор материала осуществляет производитель, в соответствии с экономической целесообразностью, наличием материала на соответствующем рынке, а также трудоемкости его обработки в процессе выполнения работ.

Расчет мощности ветрогенератора

Самостоятельное изготовление ветряка также нуждается в предварительном расчете. Никому не хочется потратить время и материалы на изготовление неведомо чего, хочется иметь представление о возможностях и предполагаемой мощности установки заранее. Практика показывает, что ожидания и реальность между собой соотносятся слабо, установки, созданные на основе приблизительных прикидок или предположений, не подкрепленных точным расчетами, выдают слабые результаты.

Поэтому обычно используются упрощенные способы расчетов, дающие достаточно близкие к истине результаты и не требующие использования большого количества данных.

Формулы для расчёта

Для расчета ветрогенератора надо произвести следующие действия:

• определить потребность дома в электроэнергии. Для этого необходимо подсчитать суммарную мощность всех приборов, аппаратуры, освещения и прочих потребителей. Полученная сумма покажет величину энергии, необходимой для питания дома
• полученное значение необходимо увеличить на 15-20 %, чтобы иметь некоторый запас мощности на всякий случай. В том, что этот запас нужен, сомневаться не следует. Наоборот, он может оказаться недостаточным, хотя, чаще всего, энергия будет использоваться не полностью
• зная необходимую мощность, можно прикинуть, какой генератор может быть использован или изготовлен для решения поставленных задач. От возможностей генератора зависит конечный результат использования ветряка, если они не удовлетворяют потребностям дома, то придется либо менять устройство, либо строить дополнительный комплект
• расчет ветроколеса. Собственно, этот момент и является самым сложным и спорным во всей процедуре. Используются формулы определения мощности потока

Для примера рассмотрим расчет простого варианта. Формула выглядит следующим образом:

P=k·R·V³·S/2

Где P — мощность потока.

K — коэффициент использования энергии ветра (величина, по своей сути близкая к КПД) принимается в пределах 0,2-0,5.

R — плотность воздуха. Имеет разные значения, для простоты примем равную 1,2 кг/м3.

V — скорость ветра.

S — площадь покрытия ветроколеса (покрываемая вращающимися лопастями).

Считаем: при радиусе ветроколеса 1 м и скорости ветра 4 м/с

P = 0,3 × 1,2 × 64 × 1,57= 36,2 Вт

Результат показывает, что мощность потока равняется 36 Вт. Этого очень мало, но и метровая крыльчатка слишком мала. На практике используются ветроколеса с размахом лопастей от 3-4 метров, иначе производительность будет слишком низкой.

Что нужно учитывать

При расчете ветряка следует учитывать особенности конструкции ротора . Существуют крыльчатки с вертикальным и горизонтальным типом вращения, имеющие разную эффективность и производительность. Наиболее эффективными считаются горизонтальные конструкции, но они имеют потребности в высоких точках установки.

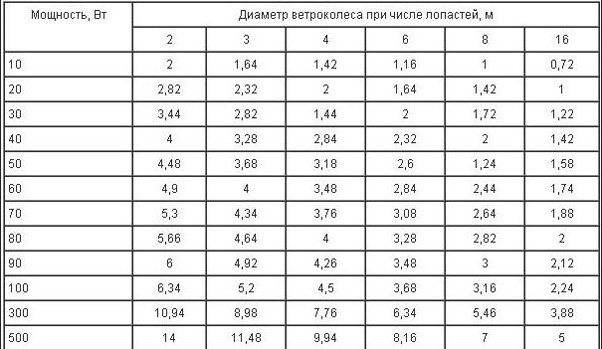

Не менее важным будет обеспечение достаточной мощности крыльчатки для вращения ротора генератора. Устройства с тугими роторами, позволяющие получать хороший выход энергии, требуют немалой мощности на валу, что может обеспечить только крыльчатка с большой площадью и диаметром лопастей.

Не менее важным моментом являются параметры источника вращения — ветра. Перед производством расчетов следует как можно подробнее узнать о силе и преобладающих направлениях ветра в данной местности. Учесть возможность ураганов или шквалистых порывов, узнать, с какой частотой они могут возникать. Неожиданное возрастание скорости потока опасно разрушением ветряка и выводом из строя преобразующей электроники.

Пример расчета лопастей из 160-й трубы для данного генератора

быстроходность

Самый лучший результат я получил из 160-й трубы при диаметре 2,2м и быстроходности Z3,4 — лопастей 6шт, но такой диаметр винта из трубы 160мм лучше не делать, слишком тонкие и хлипкие лопасти получатся. При 3м/с номинальные обороты винта составили 84об/м и мощность винта 25ватт, то-есть примерно подходит. Надо конечно с запасом на КПД генератора, но 160-я труба и так тонкая и скорее всего уже при 7м/с будет наблюдаться флаттер. Но для примера пойдет

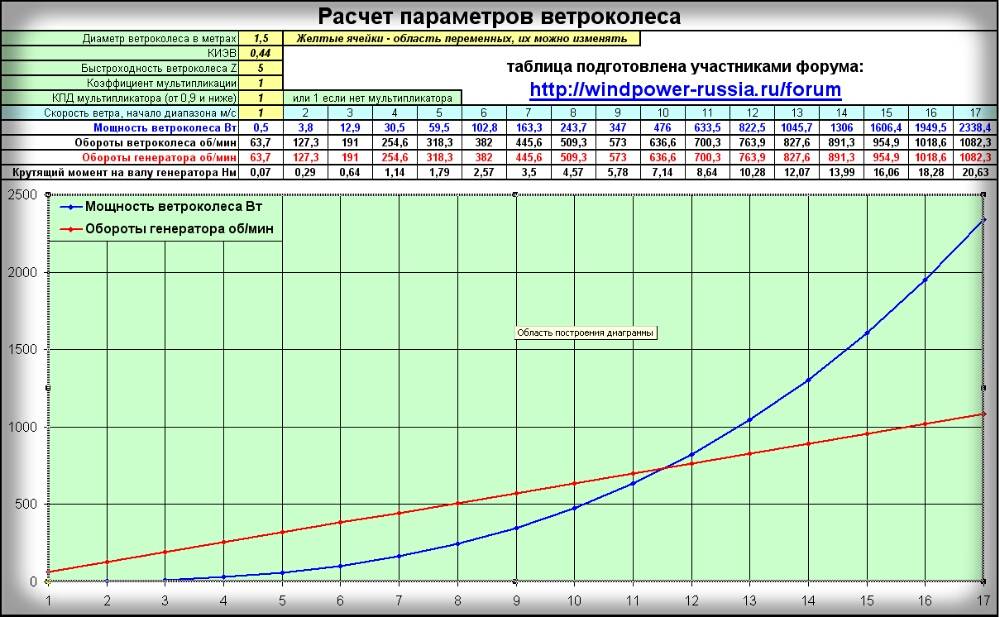

Теперь если изменять скорость ветра в таблице, то видно что мощность винта и его обороты будут примерно совпадать с параметрами винта, что нам и требуется, так-как важно чтобы винт был не перегружен и не недогружен — иначе пойдет вразнос на большом ветре. >. Так при разном ветре я получил такие данные винта

Ниже на скриншоте данные винта при 3м/с, максимальная мощность винта (КИЭВ) при быстроходности Z3,4 Обороты и мощность при этом примерно совпадают с мощностью генератора при этих оборотах

Так при разном ветре я получил такие данные винта. Ниже на скриншоте данные винта при 3м/с, максимальная мощность винта (КИЭВ) при быстроходности Z3,4 Обороты и мощность при этом примерно совпадают с мощностью генератора при этих оборотах

Обороты генератора 100об/м- 2 Ампер 30 ватт >

Далее вводим скорость 5м/с, это как видно на скриншоте 141об/м винта и мощность на валу винта 124 ватта, тоже примерно совпадает с генератором. Обороты генератора 150об/м — 8 Ампер 120 ватт

При 7м/с винт начинает по мощности обходить генератор и естественно недогруженный набирает большие обороты, по этому быстроходность я поднял до Z4 , получилось тоже примерное совпадение по мощности и оборотам с генератором. Обороты генератора 200об/м -14 Ампер 270 ватт

При 10м/с винт стал гораздо мощнее генератора при номинальной быстроходности так-как мало-оборотистый и не может раскрутить генератор быстрее. Так при Z4 мощность винта 991ватт, а обороты всего 332об/м. Обороты генератора 300об/м — 26 Ампер 450 ватт. Но недогруженный генератор позволяет раскрутится винту до быстроходности Z5 и выше, при этом КИЭВ винта падает, а следовательно и мощность, но при этом возрастают обороты, по этому получилось так что винт раскрутит генератор немного больше, но сам при этом потеряет в мощности и где то наступит баланс. Данные при этом примерно совпадут с генератором, но винт явно по мощности обгоняет генератор, по-этому при этом ветре пора делать защиту уводом винта из под ветра.

Так мы подогнали винт из ПВХ трубы диаметром 160мм под генератор. Сразу скажу что именно шести-лопастной винт такой быстроходности оказался самым подходящим. А так можно считать винт любого диаметра и количества лопастей. Просто трех-лопастной винт диаметром 2,3м для этого генератора оказался слишком скоростным и он не набрал бы обороты для своего максимального КИЭВ, так-как генератор сразу бы его начал тормозить.

По этому увеличением количества лопастей я понизил обороты винта и сохранил его мощность. Так винт получился подходящим под генератор, но 160-я труба внесла свои ограничения, в частности и так диаметр слишком большой и на ветру от 7м/с винт с хлипкими и тонкими лопастями скорее всего получит флаттер, и будет рокотать как взлетающий вертолет. Да и этим винтом мы снимаем с генератора грубо говоря при ветре 10м/с всего ватт 600-700, а можно в два раза больше, если поднять быстроходность винта и немного увеличить его диаметр.

Ниже скриншот с вкладки «Геометрия лопасти». Это размеры для вырезания лопасти из трубы

Изготовление ветряка своими руками

Основные работы, которые предстоит сделать, это — изготовление и установка вращающегося ротора. Прежде всего следует выбрать тип конструкции и ее размеры. Определиться в этом поможет знание требуемой мощности устройства и производственные возможности.

Большинство узлов (если не все целиком) придется изготовить самостоятельно, поэтому на выбор повлияет, какие познания имеются у создателя конструкции, с какими приборами и устройствами он знаком наилучшим образом. Обычно сначала делается пробный ветряк, с помощью которого проверяется работоспособность и уточняются параметры сооружения, после чего приступают к изготовлению рабочего ветрогенератора.

Ветрогенераторы большой мощности: обзор, плюсы и минусы, нюансы

На сегодняшний день могут производиться ветряные устройства, у которых мощность ветрогенератора является достаточно большой. Ветряные установки больших мощностей используются, в основном, для промышленных нужд.

Вертикальный ветрогенератор

У данных генераторов имеются несомненные преимущества:

• способность обеспечить необходимым количеством энергии даже средние по своей величине поселки;
• использование энергетических ресурсов природного характера, которые просто неограниченны по своим запасам.

Недостатками данных генераторов, да и вообще всех генераторных устройств с применением силы ветра, являются:

• неподконтрольность природных сил;
• слишком быстрое изнашивание аккумуляторных устройств;
• создание довольно большого шума при работе;
• создание разнообразного рода помех для различной аппаратуры.

На данный момент существует великое множество производителей ветровых устройств по производству энергии. Приведем основные:

1. Российский дочерний филиал предприятия  «Algatec Solar» (Германия);
2. Отечественная фирма по производству ветряков и других типов оборудования «ЭнерджиВинд»;
3. Московская компания с хорошим по своим качественным характеристикам оборудованием — «Сапсан-Энергия».

Конечно же, существуют и другие компании данного направления, но их перечисление займет слишком много времени.

Применение в быту

В быту ветрогенераторы применяются как в качестве основного электроснабжения объекта, так и в качестве резервного.В зависимости от мощности, оборудование, применяемое в быту, классифицируется на:

• установки, мощностью меньше одного киловатта, относящиеся к категории «микро» и применяющиеся на яхтах, фермах, для подачи воды;
• оборудование от одного до ста киловатт, относящееся к категории малой ветроэнергетики и применяемое для различных бытовых целей, способное работать в автономном режиме без подключения к электросети общего назначения.

В быту не рекомендуется применение малых автономных ветрогенераторов по причине дороговизны инвертора и аккумуляторных батарей, суммарная цена которых составляет большую часть от стоимости всей установки. В основном для домашних целей применима именно специализированная продукция мощностью от одного до ста киловатт.

Уход за ветряком

В качестве регулярного ухода за конструкцией проводятся следующие процедуры:

• смазывание движущихся частей (не реже 2 раз в году)
• подкручивание болтов и электрических соединений
• проверка механизмов на ржавчину и ослабленные растяжки
• контроль поломки лопастей

Наиболее частым повреждением ветряка является отрыв лопасти. Зимой на них появляется корка льда. Частая их очистка продлит срок службы конструкции.
Покраска деталей производится по необходимости. Раз в год нужно полностью осматривать конструкцию на предмет повреждений.

Самодельный ветряк сильно отличается по значениям мощности от заводских изделий. Это объясняется неточными расчетами. Горизонтальный ветряк при теоретической мощности 101 Вт будет выдавать лишь 90, а вертикальный при 69 Вт – около 60.

Таким образом, сборка вертикального ветряка является довольно простым вариантом обеспечения жилого дома электроэнергией. Это объясняется простотой сборки конструкции, дешевизной проекта и высокой эффективностью работы устройства. К тому же, обслуживание он требует минимальное, а электричество вырабатывает постоянно. О том, как сделать ветряк самостоятельно, представлено на видео:

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

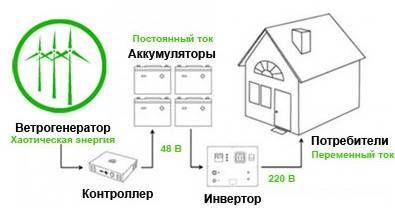

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

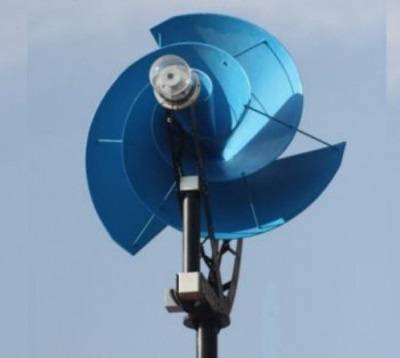

Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Геликоидный

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Генераторы на многолопастном роторе с направляющим аппаратом

Многолопастный роторный ветряк — это основательно переработанный ортогональный ветрогенератор. Роторный комплекс состоит из двух лопастных блоков, вертикальной установки.

Наружный блок состоит из неподвижных лопастей, вращается лишь внутренний. Внешние неподвижные лопасти захватывают воздушный поток, направляя его не внутреннюю лопастную карусель, приводя ее в движение. КПД такого ветрогенератора примерно в два раза выше, чем аналогичных роторных конструкций вертикальной установки. Но ветрогенератор с многолопастным ротором самый дорогой среди вертикальных роторных ветряков, что сдерживает их распространение среди частных потребителей.

Экономия электроэнергии

Обычно дважды в год стоимость электроэнергии повышается. Причем, это касается также и отопления, поставок воды, канализации и т.д. Причем, каждые полгода мы видим почти удвоенные цифры в платежках. А зарплаты не растут вообще. Конечно, такая ситуация крайне негативно сказывается абсолютно на каждом жителе нашей страны.

В недавние времена мастера на все руки снижали платежки за энергию при помощи неодимовых магнитов, закрепляемых на внешней стороне электросчетчиков. Но, такой метод изжил себя – во-первых, новые счетчики нереально остановить магнитом, во-вторых, такие деяния противозаконны, и караются «по всей строгости» штрафами.

Метод был эффективен длительное время. Но, сегодня нет никакого смысла применять его, так как:

• Домовладения стали чаще и тщательнее проверяться контролирующими органами;
• Счетчики стали оснащать специальными наклейками, которые темнеют при приближении к ним магнита;
• Старые магнитные электросчетчики заменили на электронные, на которые магнитом уже никак не повлиять;
• Сотни тысяч счетчиков начали активно отправлять на экспертизы, где и выявлялись сторонние вмешательства.

Все это повлияло на идеи и методы «желающих экономить», и они начали активно искать новые способы экономить, а нередко – и выживать. Так их интерес «дошел» и до ветрогенераторов, которые успешно начали собираться в гаражах и дворах.

Что представляет собой ветрогенератор?

«Электро-ветряки» часто можно увидеть в тех краях, где постоянно наблюдается ветреная погода. Принцип их работы основан на использовании ветряного потока, «превращающегося» в электрический ток.

Они оснащаются чувствительными к ветру лопастями, при вращении запускающими генератор. Именно генератор «перерабатывает» ветер в электрический ток, после чего подает его на аккумуляторные блоки или потребительские приборы.

Как самодельные, так и промышленные ветрогенераторы могут использовать не только как вспомогательный, но и как главный источник напряжения. К примеру, постоянно работающий генератор нагревает воду в баке или питает лампы, отдельно от основной электроцепи.

В случае, когда здание вообще не будет подключено к электросети, то электрогенератор самостоятельно сможет питать:

• Стиральные машинки, телевизоры, остальные бытовые приборы;
• Все электроточки в доме (розетки и лампочки);
• Отопительную систему;
• И тому подобное.

Но, чтобы в зимнее время ветрогенератор запитывал всю отопительную систему, понадобится мощности в 10 кВт и более. Причем, этого будет достаточно и для подачи питания на все остальные приборы.

Полезно знать! Ветряная электростанция может подавать напряжение не только на обычные приборы, но и на низковольтные – 12, В. Устройство, «выдающее 220», изготавливается по схеме с инверторными преобразователями, которые подают энергию на аккумулирующие устройства. Наиболее простые устройства «выдают» 12 В, и оснащены стабилизаторами.

Правильность проведения расчетов

Как известно, генераторы выпускаемые промышленностью проектируют специально обученные люди. А после изготовления данные установки проходят ряд испытаний, прежде чем попасть на рынок. В ходе испытаний в испытуемой конструкции выявляются и устраняются различные неисправности, а также просчеты. Поэтому при изготовлении данных установок «своими руками» необходимо учесть, сможете ли вы в домашних условиях воссоздать нужную конструкцию или же придумать аналог той или иной детали. Также нужно учесть время, деньги и силы, которые у вас может занять создание подобной конструкции.

От чего зависит КПД ветрогенератора?

Как уже говорилось, КПД ветрогенератора является производным от его технического состояния, вида турбины, конструктивных особенностей данной модели. Из школьного курса физики известно, что КПД — это отношение полезной работы к общей работе. Или отношение энергии, затраченной на выполнение работы, к энергии, полученной в результате.

В этом отношении возникает интересный момент — используемая энергия ветра получена совершенно бесплатно, никаких усилий со стороны пользователя приложено не было. Это делает КПД чисто теоретическим показателем, определяющим чисто конструктивные качества устройства, тогда как для владельцев в большей степени важны эксплуатационные характеристики

То есть, возникает ситуация, в которой КПД не столь важен, все внимание отводится чисто практическим задачам

Тем не менее, при изменениях рабочих параметров в ту или иную сторону, автоматически меняется и КПД, что свидетельствует о его взаимосвязанности с общим состоянием устройства.

Коэффициент использования энергии ветра

Следует отметить, что для ветрогенераторов существует свой, специфический показатель эффективности — КИЭВ (Коэффициент Использования Энергии Ветра). Он обозначает, какой процент воздушного потока, проходящего в рабочем сечении, непосредственно воздействует на лопасти ветряка. Или, если говорить более наукообразно, он демонстрирует отношение мощности, полученной на валу устройства, к мощности потока, воздействующего на ветровую поверхность рабочего колеса. Таким образом, КИЭВ является специфическим, применительным только для ветрогенераторов, аналогом КПД.

На сегодняшний день значения КИЭВ от изначального 10-15 % (показатели старинных ветряных мельниц) возросли до 356-40 %. Это связано с усовершенствованием конструкции ветряков и появлением новых, более эффективных материалов и технических деталей, узлов, способствующих уменьшению потерь на трение или прочие тонкие эффекты.

Теоретические исследования определили максимальный коэффициент использования энергии ветра равным 0,593.

Какие конструкции имеют наивысший КПД?

На сегодня наивысший КПД горизонтальных ветровых установок, обладающих большей эффективностью, чем вертикальные ветряки, равен 0,4. Для вертикальных устройств среднее значение считается равным 0,38, т.е. показатели близки и не находятся на большом удалении друг от друга. Периодически появляются сообщения о разработках устройств, КПД которых превышает существующие показатели в 2 или более раз, что весьма сомнительно и не подтверждается более ничем, кроме голословных утверждений журналистов, плохо представляющих себе предмет.

Тем не менее, устройства с заметно возросшей эффективностью существуют. Они созданы в разных конструкционных вариантах, есть горизонтальные или вертикальные установки с повышенной производительностью, мощностью, остальными параметрами. Большинство таких устройств являются маломощными комплексами, предназначенными для использования в отдаленных районах и обеспечивающие отдельные дома или участки.

Известны конструкции изобретателей Онипко, Третьякова и многих других конструкторов, имеющие оригинальные и элегантные варианты увеличения производительности и, соответственно, КПД. Большинство из них пока еще находятся в стадии разработки или подготовки к массовому производству, так как активная работа в этом направлении начата относительно недавно, еще не успела полностью реализоваться в виде промышленных изделий.

Востребованность

Сегодня энергия ветра используется человеком всё активнее.

По состоянию на 2020 год ветроэнергетика занимает в общем энергобалансе:

• Дании – 42%;
• Португалии – 27%;
• Испании – 20%;
• Германии – 8,6%.

Перечисленные страны являются лидерами по получению электроэнергии из ветра. К данному списку стремятся примкнуть Индия, США, Китай.

Ведущие государства мира строят планы по увеличению количества ветропарков. В Китае и некоторых странах ЕС принимаются законы об использовании возобновляемых источников энергии и повышении мощностей. Всё это способствует развитию ветроэнергетики.

Расчет мощности ветрогенератора для дома или дачи

Для расчета номинальной мощности ветрогенератора для организации электроснабжения частного дома или загородной недвижимости предлагаем воспользоваться следующими принципами

Для выбора ветрогенерирующей электроустановки требуется как можно более точно определить наиболее постоянное направление и среднюю скорость ветра в месте предполагаемого монтажа оборудования. При этом необходимо понимать, что лопасти ветрогенератора начинают вращение при скорости ветра от 2 м/с. Наиболее максимальный коэффициент полезного действия (КПД) установки достигается при скорости ветра 9 – 12 м/с.

Для обеспечения электроэнергией небольшого загородного дома необходим генератор с номинальной мощностью не менее 1 кВт час, вырабатываемых при скорости ветра порядка 8 м/c.

Мощность ветрогенерирующей электроустановки во многом зависит от скорости ветра и диаметра рабочего винта.

Для расчета эксплуатационных характеристик ветряка для небольшого загородного дома можно воспользоваться следующими формулами:

Рассчет ветрогенератора по площади вращения

P = 0,6*S*V3,

Где

S – Площадь (м2), перпендикулярная относительно направления ветра;

V – Скорость ветра (метров в секунду).

P – Мощность генератора, кВт

Р = D2*V3/7000,

Где

D – Диаметр винта (метров);

V – Скорость ветра (метров в секунду).

P – Мощность генератора, кВт

Более сложный расчет с учетом плотности воздушного потока

Более точный расчет можно сделать по следующей формуле:

P = ξ • π • R2 • 0,5 • V3 • ρ • ηред • ηген

Где,

ξ – коэффициент использования энергии ветра (в номинальном режиме для быстроходных ветряков достигает максимум ξmax = 0,4 ÷ 0,5), безмерная величина

R – радиус ротора, единица измерения – м

V – скорость воздушного потока, единица измерения – м / с

ρ – плотность воздуха, единица измерения – кг/м3

ηред – КПД редуктора, единица измерения – проценты

ηген – КПД генератора, единица измерения – проценты

Из реальной жизни практический расчет мощности ветрогенератора.

Эту формулу можно встретить на многих форумах и сайтах по ветрогенераторам. Для проверки формулы я хочу сравнить реальные данные двух ветрогенераторов небольшой мощности с почти одинаковыми по площади винтами, но один горизонтальный, а второй вертикальный.

На фото два реальных самодельных ветрогенератора, первый горизотальный трехлопастной с диаметром винта 1,5м., второй вертикальный шириной 1м высотой 1,8м. Не считая данные сразу напишу что мощность горизонтального на ветру 10м/с около 90 ватт, и вертикального 60ватт. КИЭВ первого так-как лопасти сделаны на глазок наверно 0,3 , а второго вертикального вроде хорошо сделанного 0,2. Теперь вычислим площадь винта ометаемую ветром, для первого это 1,76м, для второго вертикального 1,8м. значит для горизонтального 0,6*1,76*10*10*10=1056*0,3*0,8-20%=202ватт. значит для вертикального 0,6*1,8*10*10*10=1080*0,2*0,8-20%=138ватт. Получились вот такие теоретические данные, но зная реальные становится становится понятно что КИЭВ обоих ветрогенераторов и КПД их генераторов далек от хороших показателей. В таком случае для большинства самодельных генераторов, которые делаются на глазок без расчетов можно смело скидывать еще 50% и получить в итоге реальную ожидаемую мощность от ветроустановки с ветроколесом определенной площади.

Собственная электростанция для дачи

А вот изготовление более мощного ветрогенератора придётся начать с покупки ведра и это не розыгрыш. Да, для начала, придётся купить обычное оцинкованное ведро. Это, конечно, в том случае, если такое прохудившееся ведро не завалялось где-либо в сарае. Размечаем его на четыре части и делаем ножницами по металлу прорези, так, как это показано на рис.4.

Ведро крепится за днище к шкиву генератора. Крепить следует четырьмя болтами, расположив их строго симметрично и на одном расстоянии от оси вращения, что позволит избежать дисбаланса.

Итак, практически всё готово, осталось выполнить следующие действия:

1. Отогнуть металл на прорезях, чтобы получить лопасти. Если чаще всего господствует сильный ветер, достаточно слегка отогнуть бока. Если ветер слабый, отогнуть можно и посильнее. В любом случае, величину изгиба можно отрегулировать позднее;
2. Соединить все необходимые приборы (кроме генератора) так, как это показано на рис.5;
3. Закрепить генератор с идущими от него проводами на мачте;
4. Укрепить мачту;
5. Подсоединить провода, идущие от генератора, к контроллеру.

Всё. Изготовленный своими руками ветрогенератор готов к работе.

Как рассчитать правильно

На КПД ветрового генератора оказывает значительное влияние аэродинамические характеристики устанавливаемых на него лопастей, поэтому перед их изготовлением, производятся специальные расчеты. В результате проведения таких расчетов, изделия проверяются на соответствие полученных результатов требуемым параметрам и прочим требованиям, предъявляемым к ним.

Ветер оказывает воздействие на лопасти генератора и эта сила, или иными словами – напор, действует по направлению воздушного потока. В свою очередь, перпендикулярно к силе напора действует подъемная сила, именно которая и работает в ветровых генераторах с горизонтальной осью вращения (показано на ниже приведенной схеме).

При расчете геометрических размеров лопасти определяется ширина ее хорды и угол ее установки, на схеме β, на всей протяженности элемента устройства.

При проведении расчетов используется метод конечных элементов, суть которого заключается в том, что лопасть рассматривается как совокупность отдельных элементов, входящих в ее состав.

Сила напора ветровых потоков направлена против движения лопасти (на схеме названа «истинным ветром») и на диаграмме разложена на вектора — «скорость ветра» и «окружная скорость». Окружная скорость обеспечивает движение лопастей в плоскости вращения, при этом подъемная сила оказывает воздействие именно в этом направлении.

Сила напора и подъемная сила, определяют производительность ветрового генератора (формула приведена в разделе «Основные характеристики») и зависят от коэффициента подъемной силы, а также коэффициента лобового сопротивления. Кроме этого, данные коэффициенты, находятся в прямой зависимости от геометрического профиля лопасти и угла между линией ее хорды и направлением воздушного потока.

Линия хорды– самая длинная линия при рассмотрении ее сечения, от носка лопасти до ее задней кромки.

Угол между линией хорды и направлением воздушного потока (набегающий поток) называется углом атаки (угол α).

Коэффициенты подъемной силы и лобового сопротивления определены экспериментальным путем и занесены в специальные журналы (атласы). График зависимости подъемной силы от угла атаки (формы лопасти), выглядит следующим образом:

Наилучшие аэродинамические показатели имеют подобные элементы, обладающие углом α (углом атаки) равным значению – 5.

Еще одним важным параметром, при расположении элементов, является угол их установки (угол β), который определяется по формуле:

где:

R – радиус наружного круга вращения;

r – радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика данного элемента устройства.

Ширина лопасти (размер «b») это также важный параметр, требующий соответствующего расчета

Наиболее важной частью является наружная, что обусловлено кольцом ветра и площадью охвата, с которым эта часть устройства работает

Расчет выполняется по формуле:

где:

R – наружный радиус вращения;

r – внутренний радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика.

i – количество лопастей.

Из данной формулы видно, что:

• Ширина обратно пропорциональна внутреннему радиусу ее вращения, и что, в свою очередь говорит о том, что наиболее оптимальной формой, является форма треугольника;
• Ветровой генератор с малым количеством лопастей должен иметь более широкие лопасти;
• Увеличение быстроходности снижает их ширину.

Быстроходность с показателем «5», является наиболее оптимальной, что позволяет снизить потери установки при максимальном количестве лопастей. На приведенном ниже рисунке, указано, как количество однотипных элементов, установленных на ветровом генераторе, влияет на его быстроходность:

Высокая быстроходность позволяет увеличить КПД ветровых генераторов, при этом негативными факторами, при эксплуатации подобных устройств, будут:

• Повышенный уровень производимого шума;
• Вибрация, при использовании одной или двух лопастей;
• Повышенная эрозия кромок;
• Трудности старта при малых потоках ветра.

Для снижения уровня шума кончики лопастей делают заостренной формы, а для облегчения старта, основания изготавливаются несколько шире, чем размер «b».
