О поверхностном дренаже на городских улицах: виды, назначение и правила обустройства

Особенности проектирования

Эффективность работы системы дренажа водоотведения на участке неразрывно связана с особенностями проекта

При выборе или самостоятельном создании проекта, особое внимание следует уделить следующим параметрам:

  • глубине укладки водоотводящих труб;
  • минимальной дистанции между траншеями, предназначенными для прокладки труб;
  • уклону дренажных каналов;
  • рельефу участка, на котором будет производиться монтаж системы дренирования;
  • глубине залегания водоносных пластов;
  • физико-техническим свойствам используемых специальных материалов.

Методика монтажа дренажной системы выбирается с учетом геологических свойств почвы в месте проведения работ. Максимальная дистанция между обустроенными дренажными каналами не должна быть более 11 м для глинистых грунтов. Если работы ведутся на песчаных и супесчаных почвах, эта дистанция может быть увеличена до 22-25 м. В общем случае расстояние между каналами неразрывно связано с глубиной дренажной траншеи.

Важно! Целесообразно заблаговременно выбрать место слива дренажных вод. Для этих целей может использоваться ближайший овраг или водоем, если таковой имеется в непосредственной близости от участка

Глубина канавы, предназначенный для прокладывания трубы должна находиться в пределах от 0,5 до 1,2 м. Это значение обусловлено рядом факторов: величиной уклона, размерами участка, его рельефом и другими объективными особенностями. Величина уклона на каждый погонный метр трубы должна находиться в пределах от 15 до 20мм.

Пропускная способность трубы обусловлена его диаметром. Чем меньше диаметр трубы, тем больший уклон потребуется для увеличения пропускных характеристик. Кроме того, дренажная труба малого диаметра больше подвержена засорению.

Для монтажа любого вида дренажной системы водоотведения потребуются следующие инструменты и стройматериалы:

  • гравий;
  • щебень или галька (желательно разных фракций);
  • песок;
  • кокосовое волокно;
  • комплект перфорированных труб;
  • комплект дренажных колодцев;
  • лопата.

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства

При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.

На схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

Проект включает следующие расчеты и схемы:

Размещение лотков линейного водоотвода.
Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

У нас на сайте есть другие статьи о проектировании дренажных систем:

  1. Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
  2. Расчет ливневой канализации: разбор важных особенностей проектирования

Ключевые правила установки системы

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте. Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Вас интересует вопрос обустройства водоотведения в частом доме? В таком случае рекомендуем ознакомится с этой статьей.

Декорируем своими руками светодиодные гирлянды на Новый год с фотоописанием процесса

Светодиодные ленты красивы сами по себе, но, если их доработать и сделать для них красочные абажуры, они будут создавать ощущение домашнего тепла и уюта в вашем доме.

Мастер-класс по украшению светодиодов цветами из коробок из-под яиц

Для украшения своими руками гирлянды из светодиодных лампочек цветками из-под лотков для яиц нам понадобится несколько контейнеров, ножницы и краска в баллончике, подходящая под ваш интерьер. Работа совсем несложная и справиться с ней можно всего за полчаса.

ИллюстрацияОписание действия

Разрезать лоток по местам сгиба на ячейки.

Срезать неровности и разогнуть края наружу, форма примет вид цветочка.

Чтобы сделать цветок в форме колокольчика, нужно срезать все края.

Покрасить все заготовки в подходящий по интерьеру цвет.

После полного высыхания цветочков сделать шилом отверстие для диодов.

Вставить лампочки внутрь цветочка, чередуя абажуры по цвету.

Красивую гирлянду можно сделать под любое оформление интерьера.

Более подробно мастер-класс можно посмотреть на видео:


Watch this video on YouTube

Гигантские конфеты и нежные бантики для светодиодов

Если вы собирали красивые конфетные фантики, можно их использовать для украшения светодиодной ленты. Для этого нужно завязать красочные обёртки между лампочками.


Вместо конфетных фантиков часто используют тюль, вуаль или фатин

Ещё один вариант – сделать своими руками имитацию конфетных украшений из пластиковых стаканчиков или контейнеров. Для работы нам понадобятся:

  • пластиковый стаканчик или контейнер;
  • электрическая светодиодная гирлянда;
  • фольгированная цветная бумага;
  • скотч;
  • ножницы.

Приступаем к созданию гигантских конфет.

  1. Отрезать кусок бумаги, достаточный, чтобы обернуть упаковку.
  2. Положить гирлянду в стаканчик или контейнер таким образом, чтобы оба конца были снаружи. Контейнер нужно закрыть.
  3. Обернуть упаковку фольгой и зафиксировать края скотчем.
  4. Аналогичным образом оформить всю гирлянду.


Пошаговое изготовление гигантских конфет


Такая гирлянда никого не оставит равнодушным

Украшение светодиодов шариками для пинг-понга

Нежную гирлянду для украшения спальни или детской комнаты делают из шариков для пинг-понга. Можно использовать только белые заготовки или покрасить их подходящими к интерьеру красками.


В каждом шарике сделать крестообразный надрез и вставить в него лампочки


Чтобы конструкция была прочной, на основание диодов наносят клеевой состав

Светодиодная гирлянда из пластиковых стаканчиков

Ещё одно интересное украшение для светодиодной гирлянды можно сделать своими руками из пластиковых стаканчиков, оформленных в новогодней тематике. Для этого нам понадобится цветная бумага, клей и ножницы.

ИллюстрацияОписание действия

Разрезать один стаканчик по высоте, срезать у него дно и по лекалу сделать заготовку из бумаги.

Подготовить новогодние схемы для оклейки стаканчиков.

Перенести шаблон на бумагу и вырезать образец.

На стаканчик приклеить вертикальную полоску двустороннего скотча и приклеить на него заготовку из бумаги.

Аналогичным образом украсить все стаканчики.

Канцелярским ножом или скальпелем проделать в донышке стаканчиков крестообразные отверстия для диодов.

Вставить диоды внутрь каждого отверстия в стаканчике.

Новогодняя гирлянда готова.

Более подробно мастер-класс можно посмотреть на видео:


Watch this video on YouTube

Нормативные требования к обустройству дренажа

Обустройство поверхностного дренажа современного города регулируется рядом документов, начиная с проектирования, завершая требованиями к качеству материалов и их техническим характеристикам.


К примеру, спорткомплексы и спортплощадки находятся в сфере влияния Технического Комитета Международной Ассоциации Легкоатлетической Федерации. Поэтому контроль за устройством дренажных систем осуществляет эта организация

Далее рассмотрим основные из них:

  1. Обустройство наружных сетей канализации – СНиПа 2.06.15-85.
  2. Проектирование систем защиты территорий от затоплений и подтоплений – СП 104.13330.2016.
  3. Общие нормы строительства и благоустройства городских территорий Градостроительный кодекс РФ от 29 декабря 2004 г. N 190-ФЗ.
  4. Общие правила строительства зданий, сооружений и инженерных коммуникаций – СНиП 12-01-2004.
  5. Водоотводные системы при строительстве автодорог – СТО 221 НОСТРОЙ 2.25.103-2015.
  6. Устройство дренажных сетей при строительстве аэродромов – СТО 221 НОСТРОЙ 2.25.114-2015.
  7. И другие нормативно-правовые акты.

Общие требования к материалам для обустройства дренажных систем изложены в ГОСТ 33068-2014 (EN 13252:2005). Рекомендации по расчету дренажных систем при строительстве автодорог регулирует ОДМ 218.2.055-2015. Технические условия для дождеприемников изложены в ГОСТ 3634-99.


За очистку и уборку водосточных канав, лотков, труб, дренажей и других инженерных сооружений, предназначенных для отвода поверхностных и грунтовых вод из дворов, отвечают лица, ответственным за уборку соответствующих территорий

Тип питания

Праздничное освещение может иметь разные источники питания:

  • от сети;
  • батареек;
  • солнечных батарей.

Подключение к электрической сети через розетку – наиболее практичное решение. В квартире обычно не приходится ломать голову как красиво повесить гирлянду в комнате на стене, чтобы провод достал до розетки.

При намерении повесить светотехнику в тех местах, где нет возможности организовать подключение к сети, можно воспользоваться устройствами на батарейках. Уличное освещение можно наладить на солнечных батареях, накапливая энергию днем, включаясь с наступлением темноты, тогда не придется проверять, сколько электричества потребляет гирлянда.

Преимущества и недостатки

Открытые (поверхностные) схемы отвода влаги отличаются невысокой стоимостью и простотой монтажа. Однако список недостатков намного шире. В него входят такие пункты:

  1. Необходимость укрепления стенок углублений лотками или крепью. В противном случае траншея будет размываться и начнет обваливаться.
  2. Затруднение свободного передвижения по приусадебной территории.
  3. Потеря эстетичности дачного участка.


Открытые схемы отличаются простотой монтажа.

Подземные варианты для отвода влаги скрытые, что является их преимуществом. Дополнительное достоинство такого решения — эффективное выведение избыточной жидкости. При наличии конструкции вероятность эрозии минимизируется.

Несколько дельных советов

Чтобы работа была выполнена идеально, а система функционировала без сбоев:

  • используйте геотекстиль, если выбранные дрены не имеют фильтра;
  • установите колодцы в зонах поворотов и на каждые 50 м трубопровода, «идущего» по прямой;
  • чтобы защитить дом от разрушения, организуйте пристенный дренаж фундамента;
  • в некоторых случаях целесообразно использовать обратные клапана;
  • не забудьте сделать уклон, чтобы вода стекала к колодцу.

Простые, но дельные рекомендации помогут выполнить работу, не хуже профессионалов. Но всё-таки кому нужны работники-специалисты, добро пожаловать сюда.

Схема и принцип работы

Несмотря на разнообразие дренажных систем, все они работают по похожему принципу и имеют сходные конструкции. Схему дренажа можно представить в виде замкнутой системы из труб, соединенных между собой. Как правило, большинство типов дренажных систем устанавливается ниже, чем уровень основания здания. Чтобы периметр частного дома был хорошо защищен от влаги, лучше всего водоотвод устанавливать под наклоном. При таком решении вода будет хорошо стекать не задерживаясь.

Для того чтобы воде было где накапливаться, а затем оттуда удаляться, в углу здания делается колодец, от которого прокладывается система труб для отвода воды за пределы участка. Если дренаж обустроен правильно, то на цокольном этаже и в подвале не будет влажно и сыро. В противном случае нужно выявлять, где были допущены ошибки. Чтобы улучшить качество работы дренажа можно установить дополнительную систему гидроизоляции.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

  1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
  2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
  3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
  4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

  1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
  2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
  3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Как определить уровень воды самостоятельно

Грунтовые воды

Геолого-разведывательные работы и услуги геодезиста оплачивает собственник земельного участка самостоятельно. Не существует законных методов заставить руководство садового товарищества или муниципальную администрацию бесплатно провести анализ грунта либо сделать дренаж на участке.

Если владелец земли не имеет возможности оплатить услуги специалистов по замерам и расчётам, то он вполне может по косвенным признакам определить целесообразность сооружения дренажа.

Существуют следующие способы:

1Пробурить пробную скважину на глубину планируемого залегания фундамента здания и ещё дополнительно 50–60 см. Если в течение первых двух суток в лунках появилась вода – дренаж на участке необходим

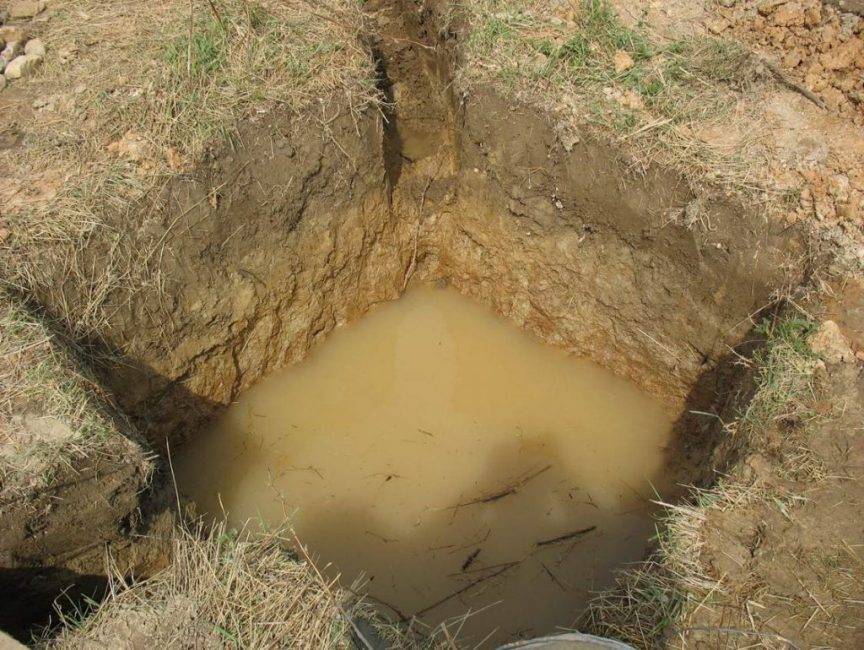

2Выкопать шурф глубиной 650 мм, заполнить его водой до краёв. Если влага впитается в грунт в первые сутки, то почва обладает хорошими впитывающими свойствами, а грунтовые воды проходят на достаточной глубине

3Опросить предыдущих владельцев участка или соседей о случаях подтопления и мерах, принятых по их недопущению

4Осмотреть цокольный этаж здания, подвал или подпол – в норме там не должна чувствоваться повышенная влажность, а на стенах быть виден грибок или разводы

5Оценить уровень воды в близлежащих колодцах или скважинах – он будет совпадать с таковым для грунтовых вод

6Поискать среди растений на участке влаголюбивые садовые культуры или сорные травы, которые даже в период засухи продолжают активно расти. Верный признак близкого залегания воды – наличие рогоза, осоки, камыша, болиголова или крапивы. Уровень воды в норме, если в саду растут степная полынь или солодка

7Оценить состояние грунта после дождя: если остаются лужи, а к вечеру над участком образуется дымка тумана – вода пролегает близко к поверхности


Глициния: описание, выращивание в открытом грунте и особенности ухода за прихотливой красавицей в разных климатических зонах (65+ Фото & Видео) +Отзывы

Выбор типа дренажной системы

Общий. Понижает УГВ на всей территории, для этого используется головной либо систематический дренаж. Используется на участках с песчаным грунтом.

Местный. Пристенный, кольцевой, пластовый. Обустраивается для понижения УГВ на локальном участке, защиты подземной части строения от подтопления. Дополняется системой защиты приямков, дорожных объектов, других отдельных сооружений. Используется для слабопроницаемого грунта (глинистый, суглинистый).

Для участка с водоносным пластом со слоистым строением, проектируют комбинированный дренаж, объединяя местную систему с общей.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

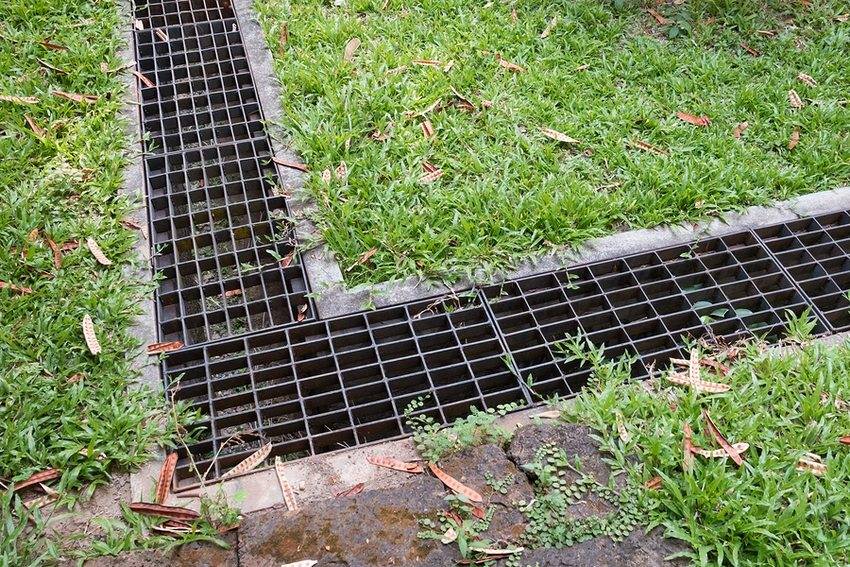

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

  • охват всех точек накопления воды;
  • расчет уклона дренажных траншей;
  • обеспечение защиты системы от засорения;
  • мероприятия по предотвращению появления новых заболоченных мест;
  • расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

  • пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
  • пластовые (в грунте под зданием);
  • кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Задачи дренажа для дороги

Поверхностный дренаж чаще всего устраивают у обочин. Продольные углубления засыпают гравийной отсыпкой, и водные потоки отводятся от любых строений и важных объектов. Если этого не делать, то грунт у основания фундамента может переувлажниться, что приведет к неминуемому разрушению стен и самого фундамента. Для домов часто устраивают кольцевой дренаж, но это связано с дополнительными затратами, поэтому такую меру предусматривают заранее.

Приобрести геотекстиль и геомембраны, необходимые для обустройства долговечной и качественной дренажной системы можно на нашем сайте.

Оставить заявку

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
