Нержавеющие
Трубы из легированной коррозионно-стойкой стали долговечны, не подвержены разрушающему действию воды. Они способны прослужить до 400 лет. Продукты окисления не скапливаются на стенка, не попадают в бытовой водопровод. Все чаще изделия из нержавейки заменяют обычную углеродистую сталь несмотря на более высокую цену материала и трудоемкость монтажа.
Профили их нержавеющей стали
Конструкции из нержавейки соответствуют санитарно-гигиеническим нормам, хорошо переносят гидроудары, устойчивы к критичным температурам. Повредить нержавейку может вода с избыточным содержанием хлора, поэтому после дезинфекции рекомендуется тщательно промыть систему.
Нержавеющие трубы применяют в различных областях:
- водо-, тепло- и газоснабжении;
- пожаротушении;
- устройстве каналов при кондиционировании воздуха;
- укладке «теплого пола»;
- для защиты силовых электрических кабелей.
Собирают водопровод с помощью пресс-фитингов, изготовленных также из нержавеющей стали, сваркой вольфрамовым электродом в инертной среде. В промышленных условиях применяют лазерную сварку.
Все большее распространение получает устройство водопровода из гибких гофрированных труб. Их достоинства — возможность прокладки в труднодоступных местах, монтажа линий большой протяженности, устойчивость к динамическим или вибрационным нагрузкам.
Стартовый этап: с чего начать?
Прежде всего нужно составить грамотный проект будущей системы. Под этим понимается выполненный в масштабе схематический план трубопровода, на который нанесены все особенности конструкции и указаны потребители.
Для этого необходимо выполнить точные замеры, по которым впоследствии строится чертеж здания. После того, как он будет выполнен, выстраивается схема трубопровода.
Для разводки водопроводных труб можно выбрать один из двух вариантов: тройниковый или коллекторный

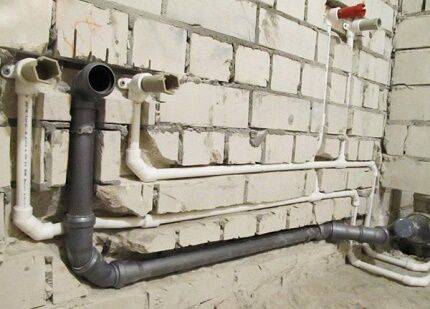

При создании проекта рассматриваются разные варианты расстановки сантехники, и выбирается оптимальный. Кроме того в процессе разработки схемы нужно учесть несколько факторов. Первый – тип разводки.
Она может быть тройниковой или коллекторной. В первом случае точки водоразбора подключаются последовательно, одна за другой. С одной стороны это хорошо, поскольку требуется минимальное количество труб и, следовательно, небольшие затраты.
Однако давление в приборах-потребителях воды будет разным. Чем дальше от начала трубопровода, тем ниже напор. Это крайне неудобно, а в случае большого количества точек водоразбора и неприемлемо.
Коллекторная разводка предполагает наличие особого распределительного узла, который разделяет потоки воды и направляет индивидуальную ветку к каждому потребителю.
Для коллекторной сборки трубопровода из ПП изделий можно использовать готовый распределительный узел или самостоятельно собрать коллектор, используя соединительные детали
В этом случае потерь давления в системе практически нет, все приборы работают с одинаковым напором воды. Главный недостаток коллекторной разводки – большой расход труб и, соответственно, более высокая стоимость всей конструкции.
Второй важный момент – способ монтажа трубопровода. Сделать это можно открытым или скрытым методом. Второй более эстетичный и предполагает укладку труб внутри стен или перегородок.
Открытый метод прокладки предполагает, что трубы закрепляются поверх стены. Закрытый – укладываются в штробы, выполненные в основании
Помимо этого специалисты рекомендуют при проектировании трубопровода по возможности максимально сокращать его длину. Количество сгибов и стыков должно быть минимальным. Это объясняется тем, что именно на этих участках наиболее вероятна угроза протечки.
Повороты трубы под прямым углом снижают напор в магистрали, это тоже необходимо учесть. По готовой схеме подсчитывается необходимое количество материалов для прокладки водопровода.
Технические характеристики и обещанные производителями 50 лет безупречной службы труб ПП позволяет прокладывать ветки водопровода скрытым способом
Какие существуют нормативно-технические документы
Как известно, любой проект, будь то строительство дома, монтаж электросети или газопровода, требует разработки соответствующей документации. Системы водопровода не являются исключением, и для их правильного применения разработаны общепринятые Строительные нормы и правила – СНиП (к примеру, 41-01-2003, 2.04.02-84).
Среди многообразия изделий из полимеров пластиковые трубы для воды бывают из таких материалов, таких как металлопластик, сшитый полиэтилен, а также армированный полипропилен. Они широко применяются при строительстве жилых домов и технических сооружений.
Таблица1. Нормативные документы по использованию пластиковых труб
| Название документа | Назначение |
| СНиП 41-01-2003 | Монтаж систем отопления, кондиционирования и вентиляции. |
| СНиП 2.04.02-84 | Водоснабжение. Сооружения наружные и сети. |
| ВСН 440-084 | Инструкция по монтажу трубопроводов технологических из пластиковых труб. |
| СНиП III-42-80 | Трубопроводы магистральные. |
| ГОСТ Р 52134-2003 | Напорные трубы из термопластических материалов и соединительные детали к ним для систем отопления и водоснабжения. |
Согласно СП 41-102-98, металлополимерные пластиковые трубы разрешено использовать для монтажа систем отопления как комбинированного, так и самостоятельного типа.
Прокладка трубопровода должна осуществляться открытым способам в коробах либо нишах, которые обеспечивают доступ для проведения ремонтных работ. Допускается скрытая разводка пластиковых труб в жилых и промышленных зданиях, которые находятся в эксплуатации не дольше, чем 20 лет.
Полипропилен или металл
Полипропиленовые трубы без армирования безоговорочно могут применяться для систем холодного водоснабжения. Рабочее давление трубы при этом должно как минимум в полтора раза превышать максимальное давление в водопроводе.
Скажем, для автономного водоснабжения частного дома с подачей воды из скважины или колодца, вполне достаточно возможностей трубы PN10, а для высотного дома с мощной подкачкой лучше предпочесть трубу PN20.
Годится ли полипропилен для наружного водоснабжения (например, для дачного водопровода)? В принципе — да.
Но он — не лучший материал для этой цели:
- Полипропиленовые трубы поставляются только в прямых отрезках, что осложняет монтаж водопровода большой протяженности;
- Полимер обладает низкой эластичностью (особенно при отрицательных температурах), поэтому замерзшая в водопроводе вода гарантированно порвет его.
Именно поэтому наружные водопроводы обычно прокладываются напорной полиэтиленовой трубой на компрессионных фитингах (см. Фитинги для водоснабжения частного дома). Труба поставляется в бухтах длиной до 500 метров, остается эластичной в мороз, и при необходимости легко демонтируется.
Наружный водопровод проложен полиэтиленовой трубой на компрессионных фитингах
Подходит ли полипропилен для горячего водоснабжения? По мнению производителей — да. Недаром они указывают для труб диапазон температур до 90-95 градусов. На практике же, ответ зависит от типа системы водоснабжения.
Автономное горячее водоснабжение
За нагрев воды в такой системе отвечают:
Электрический накопительный или проточный водонагреватель;
Эту квартиру обеспечивает горячей водой электрический бойлер
- Бойлер косвенного нагрева;
- Проточный водонагреватель двухконтурного котла или газовой колонки.
Для нас важны два параметра автономного горячего водоснабжения:
- Полностью подконтрольная владельцу температура воды, никогда не превышающая 70-90 градусов. При перегреве срабатывает защита водонагревателя;
- Стабильное давление (в точности равное давлению в системе ХВС) и гарантированное отсутствие гидроударов (см. Гидроудар в системе водоснабжения: отчего возникает и как избежать).
Механизм возникновения гидроудара
Пиковые параметры автономной системы ГВС, с запасом укладываются в заявленные характеристики полипропиленовых труб. Соответственно, вы можете смело ставить полипропилен на горячее водоснабжение.
Централизованное ГВС
В домах с централизованной подачей горячей воды из теплотрассы (типичной для холодных регионов страны) картина иная. Врезки ГВС находятся в элеваторном узле между входными задвижками и водоструйным элеватором. Система горячего водоснабжения сообщается напрямую с теплотрассой.
Элеваторный узел с врезками горячего водоснабжения
В теории, параметры ГВС и в этом случае укладываются в заявленные для полипропилена 25 кгс/см2 при +20°С или 8-9 кгс/см2 при +90°С. Увы, в нашей стране теория и практика часто далеки друг от друга.
Температура в подающей нитке теплотрассы, согласно температурному графику, в максимум зимних холодов может достигать +150°С. Вода не закипает только благодаря избыточному давлению.
При превышении +90 на подаче горячее водоснабжение должно переключаться на обратный трубопровод с его более низкой температурой; однако человеческий фактор никто не отменял.
Стоит вашему слесарю забыть переключить воду на обратку — и в вашей подводке окажется вода, нагретая выше точки кипения. Даже если трубы выдержат перегрев, их ресурс катастрофически снизится;
Температура подачи теплотрассы в пик холодов достигает 150 градусов
- Весной теплотрассы проходят испытания на температуру: подача опять-таки прогревается до максимальных +150°С. ГВС, запитанное в это время года с подачи, на время испытаний должно отключаться, однако если запорная арматура неисправна и по какой-то причине не отремонтирована вовремя… Думается, дальше можно не объяснять;
- Наконец, система ГВС в домах с централизованной подачей воды не защищена от гидроударов от слова «совсем». Стоит быстро открыть задвижки или остановить циркуляцию горячей воды в стояках резким поворотом шарового крана — и на фронте потока воды давление мгновенно подпыгнет до 25-35 кгс/см2. Да, гидроудар длится доли секунды, но их часто оказывается достаточно для разрушения водопровода.
Армированная труба разрушена гидроударом
Разводка централизованного водоснабжения выполнена гофрированной нержавеющей трубой Kofulso
Технические характеристики полиэтиленовых труб
Прочитав обозначения на трубных изделиях из ПЭ, можно узнать следующее:
- Кто и когда изготовил трубы.
- Из какой марки полиэтилена произведены изделия.
- Для чего предназначены трубы.
- Значение SDR.
- Какие параметры имеют стенки изделий, и каков диаметр трубы.
- Регламентирующий документ.
В зависимости от значений рабочего давления, при котором отмечается нормальное функционирование системы, трубы ПНД для горячей воды могут быть напорными, средненапорными и безнапорными. На давление рабочей среды большое влияние оказывает ее температура.
Поэтому существуют определенные коэффициенты снижения давления рабочей среды при повышении ее температуры:
- При температуре воды не более +20С коэффициент понижения равен 1.
- При нагревании рабочей среды до 26-30С коэффициент снижается до 0,87.
- Если вода нагревается до 36-40С, то коэффициент равен 0,74.
Полиэтиленовые трубы могут транспортировать горячую воду, так как выдерживают нагревание рабочей среды до +110С. Устойчивость изделий к более низкой температуре, -110С, дает возможность использовать такие элементы в системах, работающих при очень низких температурах.
Какие работы проводятся при монтаже
Как правило, монтаж системы водоснабжения загородного дома предполагает наличие одного из двух источников: колодца или скважины. Во время установочных работ осуществляется организация водоочистки и водоотведения, а именно обустройство канализации, отопления и горячего водоснабжения. Также производится бурение и обустройство скважины. При монтаже водоснабжения наша компания проводит следующие работы:
- установку насоса;
- обвязку источника водозабора;
- проведение трубопровода;
- организацию грамотной разводки труб под горячую и холодную воду;
- установку водонагревателя в коттеджах;
- подведение воды к сантехническим приборам.
Пластиковые трубы для водопровода
Современная альтернатива металлическим изделиям – это пластиковые трубы, которые имеют массу достоинств и преимуществ по сравнению с более традиционными стальными аналогами. В частности, полимерные изделия имеют небольшой вес, упрощающий транспортировку и монтаж, отличаются хорошими эксплуатационными характеристиками и невысокой стоимостью.
Есть два основных вида пластиковых труб, используемых при обустройстве водопровода:
- Полиэтиленовые;
- Полипропиленовые.
Стоит рассмотреть оба вида детальнее.
Полиэтиленовые трубы
Одним из материалов, используемых для изготовления пластиковых труб, является сшитый полиэтилен, который за счет особой технологии производства имеет повышенные прочностные характеристики без потерь гибкости и эластичности. Также существуют трубы низкого давления ПНД, но они не очень подходят для использования в условиях квартиры.
Трубы из сшитого полиэтилена являются отличным материалом для обустройства холодного и горячего водоснабжения в квартире. Данный материал может работать при температуре транспортируемой среды до +95 градусов, чего вполне достаточно для водопровода.
Немаловажным качеством труб из полиэтилена является их пластичность. Водопровод, собранный из таких труб, даже при промерзании не разрушается, что является особенно важным для частных домов. В квартирах же более актуальна гибкость, которая позволяет придавать трубопроводу необходимую форму.
Поливинилхлоридные трубы
Недорогой и практичный вариант. Подходит для подачи холодной или горячей воды. Для соединения отдельных элементов используются фитинги или специальное клеящее вещество. Но следует отметить химическую активность поливинилхлорида, вследствие чего в воду могут выделяться элементы, вредные для человеческого организма.
Полипропиленовые трубы
Если бюджет, выделенный на строительство, не слишком велик, то неплохим вариантом обустройства водопровода будут полипропиленовые трубы. Они обходятся дешевле других полимерных изделий, а по характеристикам даже местами их превосходят: рабочая температура полипропилена составляет +95 градусов, а давление – до 20 атмосфер. Кроме того, стоит отметить и срок службы, который в среднем составляет около 50 лет. Остается лишь определиться, какие полипропиленовые трубы лучше, чтобы сделать окончательный выбор.
Недостатком полипропиленовых изделий является отсутствие пластичности, поэтому монтаж трубопровода под углом возможен только при помощи соответствующих фитингов. Неразъемные соединения таких труб осуществляются посредством специального паяльника. В любом случае, перед приобретением нужно тщательно разобраться в том, какие пропиленовые трубы лучше для водопровода, и подготовить необходимое для монтажа оборудование.
Правила монтажа
Обязательных правил разводки системы ХВС совсем немного:
Минимальный внутренний диаметр водопровода при количестве точек водоразбора не больше трех и длине подводки не больше 25 метров — 15 мм. При большем количестве сантехнических приборов или большей длине водопровода его минимальный внутренний диаметр увеличивается до 20 мм;
Внешний и внутренний диаметры различаются на двойную толщину стенки трубопровода
Водопровод ГВС всегда монтируется над водопроводом ХВС. Минимальное расстояние между трубами горячего и холодного водоснабжения — 80-100 мм. При несоблюдении этого несложного правила холодная вода будет нагреваться восходящим от трубы ГВС потоком воздуха или излучаемым ей теплом;
Горячая вода всегда разводится над холодной
На вводе в квартиру или дом крайне желателен фильтр грубой очистки. Он защитит ваши смесители (в первую очередь — керамические) от переносимых водой окалины и песка.
Фильтры грубой очистки на вводе водоснабжения защитят вашу сантехнику от крупных взвесей и песка
Что это такое
Ахиллесова пята черной стали — коррозия.
Сталь интенсивно ржавеет при сочетании двух факторов:
- Высокой влажности (или при непосредственном контакте с водой);
- При свободном доступе к ее поверхности кислорода. Ржавчина представляет собой преимущественно двуокись железа Fe2O3.
Эксплуатация стальных труб в качестве материала для водопровода гарантирует воздействие обоих факторов:
Внутренняя поверхность трубы контактирует с водой и растворенным в ней кислородом;

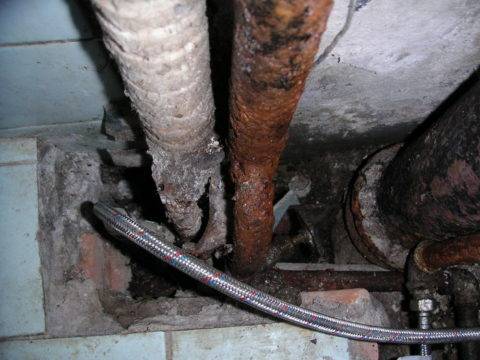

Оцените состояние стояков водоснабжения, проложенных черной сталью

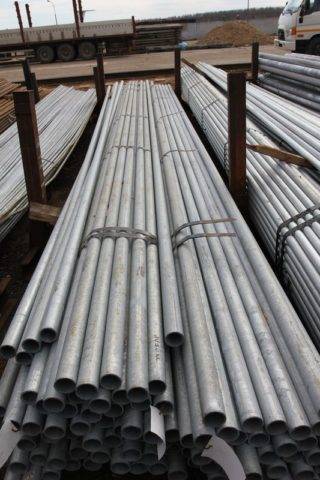

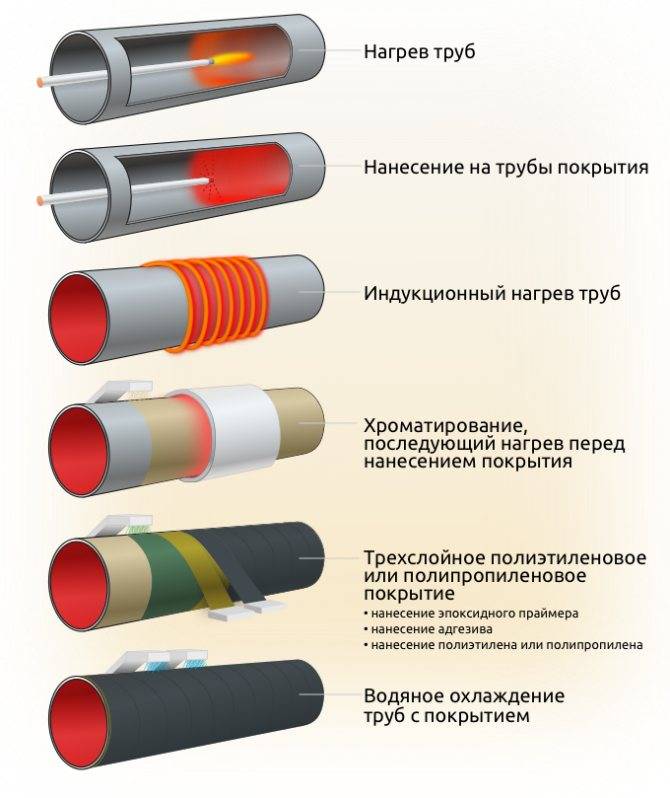

Оцинкованная труба отличается от черной тонким (но не менее 30 мкм) слоем цинка на ее внутренней и внешней поверхностях. Цинковое покрытие изолирует черную сталь от контакта с влагой и атмосферным кислородом. Поскольку цинк — коррозионно-стойкий металл, процесс ржавления стали полностью останавливается.
Цинковое покрытие надежно защищает поверхность труб от коррозии
Узнать больше об их монтаже вам поможет видео в этой статье.
Трубы ПВХ
Как и полипропиленовые трубы, сегодня очень популярны гибкие трубы для водопровода, сделанные из ПВХ. Они в основном встречаются при прокладке горячего водоснабжения. Отличительная особенность таких труб состоит в их жесткости. Существует мнение, что ПВХ под воздействием высоких температур выделяют яд. Данное мнение верно, однако имеется поправка. Яд выделяется при высоких температурах – от 400 градусов. Исходя из этого, в бытовых условиях они абсолютно безопасны.
Для монтажа таких изделий необходим ряд инструментов:
- ножницы;
- наждачная бумага;
- клей; Инструменты для монтажа гибких труб
- очиститель;
- кисть.
Процесс монтажа водопровода из ПВХ осуществляется путем склеивания отдельных его элементов. Как и в случае с полипропиленом, после разреза трубы край следует обработать наждачкой. После обработки наждачной бумагой торец трубы очищается посредством очистителя. Это средство размягчает верхний слой изделия, способствуя лучшему проникновению клея.
По завершении подготовительных работ внутренняя поверхность фитинга и внешняя трубы обрабатываются клеем. Далее труба погружается в фитинг примерно на 2/3 и проворачивается на четверть окружности по часовой стрелке. Такая процедура необходима для равномерного распределения клеевого состава. Как и при прочих склеиваниях, соединяемые элементы должны быть сильно сжаты на протяжении половины или одной минуты для лучшей фиксации.
Применяемый при монтаже клей обладает определенными свойствами. При нанесении на поверхность труб и фитингов он несколько растворяет их поверхность. Благодаря этому растворенное вещество, смешиваясь, превращается в однородную массу, которая добавляет дополнительной прочности конструкции при застывании. Как показали исследования, такое соединение ничем не отличается от цельного элемента ПВХ.
Полиэтиленовые трубы
Полиэтиленовые трубы маркируются в соответствии с их назначением, аналогично изделиям их других возможных материалов. Изделия могут сматываться в катушки и бухты, если у них небольшой диаметр. Высокий показатель эластичности трубы может сохраняться даже в морозы зимой. Следовательно, полиэтиленовая водопроводная система достаточно устойчива к заморозке. Стенки трубы будут только слегка растянуты льдом. Трубы будут в первоначальном размере после того, как лед растает.
Рассмотрим области применения полиэтиленовых труб:
- Подземные водопроводы;
- Вводы водоснабжения;
- Системы, устанавливаемые на дачах и временные съемные летние водопроводы.
Эксплуатационный ресурс таких приспособлений составляет минимум 50 лет. Допустимый показатель рабочего давления составляет 6-16 кгс/ кв. см.

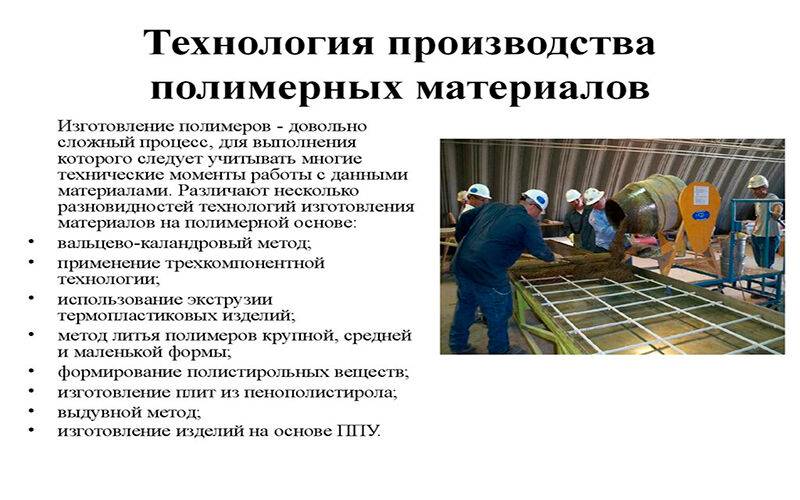

Системы из полимерных труб
Всё большую популярность сегодня завоёвывают системы водоснабжения из полимерных труб. Да и не удивительно: они имеют невысокую стоимость; малый вес, но при этом достаточно прочны; проще режутся — а некоторые и гнутся.
Ещё более ценно то, что полимерные трубы не поддаются коррозии, а потому не требуют, как в случае с чугуном и сталью, выполнения защитного покрытия. Их неоспоримым достоинством так же являются гладкие стенки, благодаря чему скорость движения воды в трубопроводе водоснабжения на порядок возрастает. В общем, сплошные преимущества!
Разводка труб производственного водопровода
Сфера применения полимерных труб водоснабжения довольно обширна. Конечно, для магистральных трубопроводов их не применяют — здесь в приоритете чугунные, стальные, асбоцементные и бетонные трубы. А вот для устройства локальных трубопроводов с подводом к зданиям, на производствах, в мелиорации и сельском хозяйстве – это вариант номер один.
Стыковка и центровка труб ПНД для выполнения соединения
Однако полимер полимеру рознь, поэтому и технологии монтажа труб могут отличаться. И уж тем более, есть много отличий, если сравнивать пластиковый трубопровод, с металлическим. По этой причине, на проектирование и монтаж коммунальных систем их полимерных материалов, в 2000 году был разработан отдельный свод правил.
Основания
Под полимерные трубы в траншеях создаются искусственные основания. Обычно это слой песка, который насыпается на толщину 10 и более см. Что касаемо ширины траншеи, то она должна превышать наружный диаметр трубы как минимум на 40 см, а для стеклопластиковых труб – 50 см. Работы по отсыпке, как и монтаж днищ смотровых, поворотных и прочих колодцев, должны выполняться до укладки труб.
Укладка полиэтиленовых труб на песчаное основание
Итак:
- Вместе с фасонными элементами и запорной арматурой, они монтируются одновременно — но до того, как будут установлены стенки колодцев.
- Что касается вантузов, гидрантов и предохранительных клапанов, то их устанавливают, когда будет произведено гидравлическое испытание трубопроводов водоснабжения.
- Если в строительстве трубопровода используются трубы с раструбами, то их сначала укладывают на дно траншеи, а потом уже соединяют.
- Неразъёмные соединения безраструбных труб выполняют на бровке, а затем уже готовые трубные плети опускают в траншею.
Трубные плети, подготовленные к погружению в траншею
Он уплотняется послойно, и первые 10 см, как и пазухи, образуемые стенками труб и траншеи, должны быть уплотнены ручной трамбовкой. С помощью виброинструмента можно уплотнять только верхний слой грунта, но делается это уже на заключительном этапе строительства трубопровода.

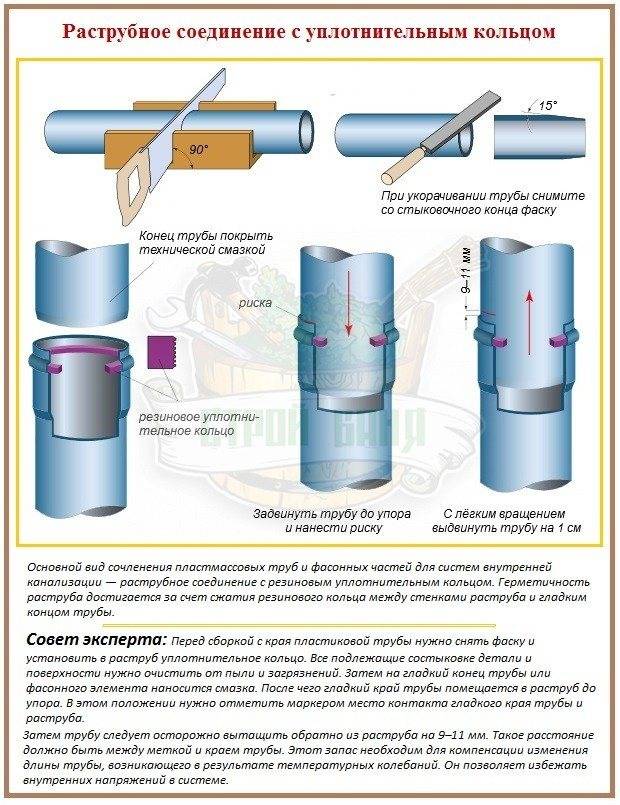

Сборка соединений
Чаще всего, полимерные трубы, применяемые для сборки протяжённых трубопроводов, имеют раструб с одной стороны – соответственно, другой конец гладкий. Соединяются они по следующей технологии.
Сначала подготавливают гладкий торец трубы: после тщательной зачистки, на него наносится метка, по которой определяется глубина задвигания одной трубы в раструбную часть другой.
На раструбе имеется паз, в который помещают кольцевой уплотнитель. После установки, его смазывают глицериновым или мыльным раствором, а затем задвигают в раструб подготовленную трубу (до метки).
Для лучшего сопряжения, на гладких концах труб предусматривается фаска – скос на 15 градусов. Обычно она наносится на заводе, но если трубу приходилось укорачивать, то такая же фаска выполняется на месте.
Соединение раструбных полимерных труб, выполняемое своими руками
Трубы небольшим диаметром (менее 110 мм) собирают вручную, а для сборки труб больших диаметров, используют специальные монтажные приспособления.
Для выполнения качественного монтажа важно, чтобы он производился только при плюсовой температуре, а уплотнительные кольца находились вплоть до установки в тёплом помещении.
При выполнении защитного грунтового слоя над трубами, их соединения не засыпают, а оставляют на виду до того момента, пока не будут проведены испытания герметичности.
Одновременно с прокладкой, трубы присоединяют к фланцам и арматуре, но болты лишь наживляют. Их окончательная затяжка производится в рамках подготовки к гидравлическому испытанию.
Проход трубы через стенку колодца, устроенный с помощью резиновой муфты
Если трубопровод собирается из стеклопластиковых труб, то их проход сквозь стенки любых ограждающих конструкций, осуществляется через предварительно установленные муфты — либо гильзы, в качестве которых служат обрезки любых труб.
https://youtube.com/watch?v=z3dcn9AEcrc
Этапы монтажа труб водоснабжения
Основные этапы монтажа водопроводных или канализационных полимерных труб в квартире следующие:
Составить схематический чертёж планируемых для сборки коммуникаций
Если водопровод собирается на дачном участке, тогда следует принять во внимание необходимость отводных линий для поливных работ.
В соответствии со схемой, определить требуемое количество труб и их длину, а также число необходимых соединительных элементов.
Отключить подачу воды в квартире, после чего осуществить демонтаж старой канализационной или водопроводной системы
Срезка изношенных труб чаще всего производится болгаркой
Если трубы чугунные, то следует учитывать их хрупкость и работать с осторожностью, максимально избегая крошения и попадания чугуна в просвет трубопроводов (что может привести к их засорению).
На стояк надевается специальная манжета из резины, предназначенная для герметичной стыковки полимерных и чугунных частей. Раструб чугунной трубы очищается от загрязнений и засорений, после чего обмазывается герметиком.
Полимерные трубы разрезаются в соответствии с чертежом
Срезы должны быть ровными и перпендикулярными.
Снимается фаска на торцах под углом в 15°, лучше всего посредством напильника. Торцы очищаются от пыли и стружки.
Монтаж трубопровода должен начинаться со стороны стояка. При монтаже канализации элементы системы обязательно должны иметь определённый уклон для обеспечения самотёчного стока. При необходимости прохождения трубопровода через стены, в них проделываются штробы, которые впоследствии заделываются раствором.
Полимерные трубы соединяются посредством специального паяльника с насадками, соответствующими диаметру стыкуемых изделий. Труба и фитинг надеваются на разогретые насадки, а после некоторого оплавления торцов снимаются с них и соединяются: труба вставляется в фитинг, и изделия сплавляются между собой. Далее точно так же к фитингу присоединяется труба и с другой стороны.
После соединения всех элементов трубопроводы крепятся к стенам посредством хомутов, во избежание провисаний.
Устанавливаются запирающие краны и вентили. Их установка производится аналогично фитингам и муфтам.
Осуществляется проверка соединений на герметичность, отсутствие дефектов и повреждений.
Производится запуск системы.
