Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Подключение УЗО с заземлением

В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство

Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом

Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.

Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.

«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».

При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.

Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты. Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:

Схемы для трехфазной сети

В частном доме может быть проложена линия напряжением 380 В. В промышленности такие сети монтируют всегда.

Общее УЗО для 3-фазной сети + счетчики

Используется четырехполюсное устройство защиты. С каждой стороны у него 3 фазных контакта и 1 для нейтрали. Необходимость прокладки нулевого провода обусловлена неравномерным распределением нагрузки по линиям A, B и C. Их разводят по дому для подключения 1-фазных электроприемников и только к самым мощным, рассчитанным на напряжение 380 В, подсоединяют сразу все 3.

Схема общего УЗО для 3-фазной сети.

Недостаток данного решения состоит в применении аппарата защиты с низкой чувствительностью. Это объясняется большими естественными утечками.

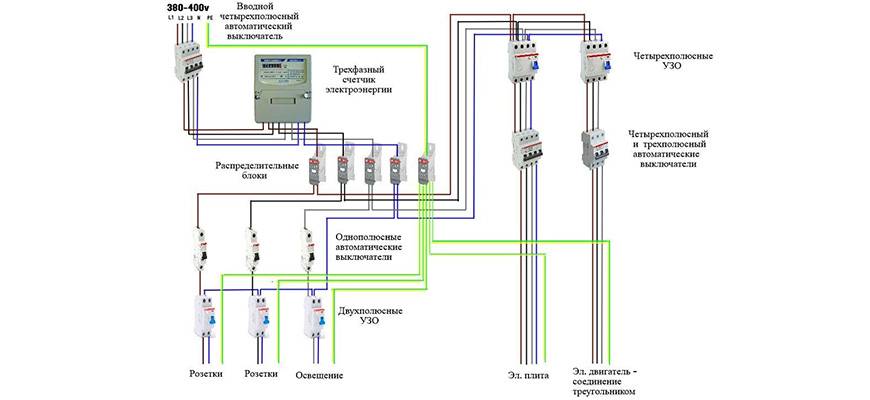

Общее УЗО для 3-фазной сети + групповое УЗО

Более дорогая, но практичная и безопасная схема. Подключение производится так же, как в аналогичном варианте для 1-фазной сети, только используется большее количество проводов. Рекомендуется соблюдать цветовую маркировку, чтобы не перепутать линии A, B и C.

Схема группового УЗО.

На вводе устанавливают аппарат селективного типа (с задержкой срабатывания) на 4 полюса. На группах с симметричной нагрузкой — 3-полюсные. Нулевой проводник им не нужен, поскольку токи в линиях A, B и C взаимно гасятся.

Как правильно подключить УЗО

Большое значение имеет правильное подключение защитного устройства. В случае каких-либо нарушений УЗО будет постоянно срабатывать без видимых причин.

Основными ошибками, нарушающими работу УЗО в процессе дальнейшей эксплуатации, считаются следующие:

  • Нулевые проводники двух защитных устройств соединяются между собой после УЗО. В результате такого соединения при подключении нагрузки они оба будут срабатывать. Если нагрузка отключена, срабатывания не произойдет и внешне все будет выглядеть нормально.
  • В таких же двух УЗО проводники могут быть перепутаны местами. При нажатии кнопки ТЕСТ они будут срабатывать как положено. Однако при подключении нагрузки к любому из них, произойдет одновременное срабатывание обоих устройств.
  • После УЗО нулевой и защитный проводник соединяются между собой. Подобная ошибка при подключении допускается чаще всего. В результате возникает неравенство токов в проводниках фазы и нуля, поскольку часть тока будет забирать на себя защитный проводник. При включении прибор будет мгновенно срабатывать даже без нагрузки.
  • В случае неполнофазного соединения фазный провод подключен в нужные клеммы, а нулевой – вообще проходит мимо устройства сразу же к нулевой шине или нагрузке. Проверка кнопкой ТЕСТ покажет нормальное функционирование, но при подключении нагрузки произойдет срабатывание, поскольку будет отсутствовать прохождение обратного тока по нулевому проводу. Установленный в УЗО трансформатор тока, определит эту разность как утечку, после чего прибор сразу же сработает.

Принцип действия

Данное устройство выполняет все свои основные функции благодаря датчику, являющемуся основным элементом его конструкции и способному реагировать на изменение величины тока на входе проводников.

Происходит это благодаря следующим особенностям внутренней конструкции:

  1. Датчик по своей сути является классическим тока, который имеет форму и вид тороидального сердечника.
  2. Сердечник оснащен магнитоэлектрическим реле, на котором осуществлена установка по дифференциальному значению току. Само реле является крайне чувствительным элементом, поэтому реагирует на любые изменения входящего тока.
  3. При фиксации значительных колебаний, задачей реле становится оказание прямого воздействия на механизм-исполнитель, вследствие чего срабатывает защитная мера и происходит полное размыкание электрической цепи.
  4. Исполняющий механизм имеет в своей конструкции группу контактов, определяющую максимально допустимое значение тока, и пружину, которая совершает размыкание цепи в ситуациях, когда фиксируются сбои в работе.
  5. Существуют современные модели защитного оборудования, которые претерпели некоторые изменения, например, магнитоэлектрическое реле в них было заменено особой электронной схемой.

Проверку принципа действия УЗО можно осуществить, нажав на нем специальную кнопку, предназначенную для тестирования системы. После этого произойдет искусственно созданная утечка, которой будет достаточно для срабатывания устройства и экспериментального размыкания цепи.

В завершение приводятся некоторые советы от специалистов в данной сфере, которые могут помочь при монтаже УЗО:

  1. Для установки данного оборудования в жилом помещении, лучше всего отказаться от современных электронных моделей, поскольку их функционирование зависит от встроенной схемы.
  2. Если используется схема подключения, которая не предусматривает наличие заземления, в нее обязательно нужно добавить автоматический выключатель. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
  3. После реализации любой схемы или замены одного из ее элементов, всегда необходимо запускать защитное устройство для тестирования его работоспособности, чтобы убедиться в правильном функционировании всей системы.
  4. Подключение подобного защитного устройства зачастую является довольно сложной задачей, при этом, данное устройство выполняет важные функции, поэтому при наличии малейшей неуверенности в собственных силах и знаниях, рекомендуется обратиться за помощью к профессиональному электрику.

Типы

Пояснение дает нижеприведенная таблица:

Например, для бойлеров (относятся к мощным приборам) подойдет тип А , то есть для токов с переменными синусоидальными и постоянными пульсирующими характеристиками. А вот уже тип AC  в европейском регионе для водонагревателей не используют.

ПУЭ гласит следующее:

Разновидности

Высокая уставка — 100, 300, 500 mA — у аппаратов для ввода, общих (в самом начале линии), последняя ступень защиты.

Электронные типы стоят меньше, но у них есть зависимость от питания, если в щитке отгорит «0», то такое изделие будет неработоспособным, то есть этот вариант менее надежный, чем электромеханические изделия. Но есть преимущество — точность выше.

Время срабатывания (селективность)

При высоких характеристиках утечки 2-уровневая схема защиты (когда есть общая автоматика и дальше по аппарату на каждую линию) может активироваться вся одновременно, поэтому ближе к вводу ставят изделие селективное на 20–40 мс, более медленное. А в роли базовых применяют варианты в разы быстрее или без паузы, для такого расположения чем короче период сработки, тем лучше.

Типы по селективности:

  • пауза отсутствует. Устанавливают на первые линии защиты (перед потребителем, ближе к нему);
  • S, такой тип именуют «селективным». Задержка сравнительно большая — 0.2…0.5 сек. Размещают на вводе, на второй рубеж сразу после вводного АВ и счетчика;
  • G — 0.06–0.08 сек.

На линии на каждый следующий рубеж защиты (в направлении до ввода) ставят аппарат с выдержкой и уставкой выше, в противном случае будут активироваться все ступени и в многоуровневости защиты не будет смысла.

Конструкция и особенности

При построении электрических систем для их защиты, а также обеспечения безопасного использования, применяются различные модули. Одним из них является дифференциальный автомат. Это комбинированное устройство, объединяющее в одном корпусе автоматический выключатель и устройство защитного отключения (УЗО).

Его использование позволяет одновременно защищать электрические кабели и оборудование от аварийных скачков потребления мощности системы и отключать подачу тока при возникновении его утечки. По внешнему виду он напоминает дифференциальное реле (другое название УЗО), но при этом существует ряд различий.

Выяснить, где дифавтомат, а где реле на самом деле несложно. Если сравнить маркировку изделий, то можно заметить, что на УЗО нет обозначения буквенной характеристики расцепителей, то есть, когда на модуле написано C10 — это дифференциальное устройство, а если 10А — это реле.

Состав дифавтомата

Конструкцию защитного изделия можно разделить на 2 части — механическую и электронную. Первая состоит из механизмов коммутационного типа и контактной группы, предназначенной для подключения входных и выходных кабелей, а вторая содержит трансформатор дифференциального тока.

Можно выделить следующие основные элементы конструкции модуля:

  • винтовые клеммы;
  • контактные группы;
  • электромагнитный расцепитель;
  • тепловой расцепитель;
  • дугогасительная камера;
  • канал отвода газов;
  • рычаг включения и отключения;
  • контрольную схему;
  • трансформатор тока;
  • регулировочный винт.

Рычаг включения предназначен для подключения нагрузки к линии электропередачи. Тепловой расцепитель собирается на пластине, получаемой методом спрессовки двух металлов с разной теплопроводностью, что при нагреве позволяет ей изгибаться. Электромагнитный прерыватель — это катушка с сердечником, удерживаемым пружиной. При возникновении короткого замыкания в ней возникает магнитный поток, сила которого превышает усилие пружины.

Таким образом, комбинированное устройство, как и пакетный выключатель в своём составе имеет 2 расцепителя — электромагнитное и тепловое. Они отключают электрическую линию в случае возникновения на ней тока короткого замыкания, или если подключенное к ней оборудование начинает потреблять недопустимо высокую мощность. Это может происходить из-за повреждения изоляции кабеля или неисправности техники.

Принцип действия

В автомате комплексной защиты используется трансформатор. В основе его работы лежит принцип изменения равновесия магнитного потока. Трансформатор представляет собой тороидальный ферромагнетик, на котором намотано 2 обмотки, фактически образующих 2 катушки.

К первой подключается фазовый провод электрической линии, а ко второй — нулевой. Проходя через витки в прямом и обратном направлении, ток создаёт в каждой обмотке магнитное поле. Эти потоки равны друг другу по величине и противоположны по направлению. В результате создаётся сбалансированная ситуация, так как эти поля взаимно уничтожаются.

Если же в подключённой линии происходит пробой изоляции или возникает контур на землю, то баланс магнитных потоков нарушается. В трансформаторе возникает напряжение, которое прикладывается к управляющим выводам реле. Оно срабатывает и разрывает целостность электролинии, обесточивая участок цепи, подключённый к ней.

Работа трёхфазного дифавтомата происходит аналогичным образом, но при намотке трансформатора используется 4 обмотки, 3 из них являются фазовыми и 1 нулевая. Если ток утечки отсутствует, суммарный магнитный поток также будет равен 0. В случае возникновения потерь тока хотя бы на одном из фазовых проводов, появляется магнитное поле, вызывающее срабатывание реле.

Чтобы устройство среагировало на большое значение тока, используется соленоид (катушка с сердечником) и тепловой расцепитель. При возникновении короткого замыкания ток на линии мгновенно возрастает, что приводит к втягиванию сердечника соленоида. Его перемещение приводит в действие механизм расцепителя, размыкающего силовые контакты. При мгновенном разрыве контактов образуется дуга, для гашения которой используется дугогасительная камера, состоящая их набора пластин. Образовавшиеся газы выводятся через вентиляционное отверстие.
