Пошаговая инструкция по подключению душевой кабинки своими руками
Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.
Монтаж поддона или подиума
Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.
Монтаж поддона.
При определении габаритов подиума руководствуются следующими правилами:
- минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
- учитывается высота укладки плитки, равная 25 мм;
- при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
- максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
- внутри подиума предусматривается канал для прокладки сливной трубы;
- в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.
Габариты подиума.
Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.
Подсоединение поддона к канализации
Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.
Сливная труба, подключенная к канализации.

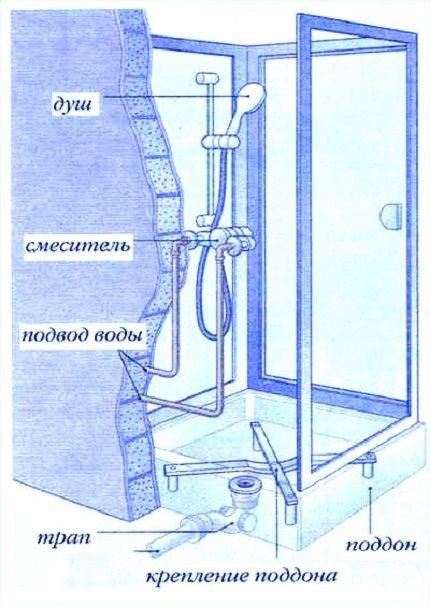

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:
- Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
- В отверстие поддона герметично монтируется слив.
- Под поддоном закрепляется сифон.
- К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
- Поддон возвращается в горизонтальное состояние согласно п.1.
В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.
Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.
Присоединение труб водопровода
К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.
Присоединение труб.
Последовательность работ следующая:
- Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
- В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
- Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
- Включить напор воды, проверить герметичность.
Открытая кабина уголком подключается по-другому.
Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.
Водяные розетки.
Подготовительные работы, необходимые инструменты и материалы
После выбора местоположения душевой кабины и, при необходимости, проведения подготовки стен и пола, можно приступать к основным работам. Чаще всего инструкция по монтажу своими руками идет в комплекте с душем, поэтому в первую очередь ее необходимо полностью изучить.
Перед подключением душевой кабины к водопроводу и канализации следует самостоятельно осмотреть сборку модели, подготовить комнату, заземлить элементы, сделанные из металла, которые будут подключены к электропитанию, и приготовить необходимые строительные инструменты. К ним относится:
- разводной ключ;
- строительный уровень;
- плоскогубцы;
- отвертка шлицевого и крестового вида.
Затем следует убедиться в наличии в комплекте всех необходимых деталей. В некоторых случаях может возникнуть потребность в приобретении доп. инструментов:
- герметик-средство;
- компрессионные фитинги;
- уплотнительный материал, например, фум-лента;
- 2 гибких водопроводных шланга;
- шланги для подключения сантехники;
- сифон и тройники;
- адаптер соединения.
Рекомендуется проверить, как осуществляется поставка воды. Затем желательно произвести установку специальных водных фильтров, которые позволят увеличить срок эксплуатации сантехники. После этого можно приступать к первому этапу монтажных работ – подключению душевого поддона к канализации своими руками.
С чего начать?
Правила монтажа
Душевая кабина устанавливается достаточно трудоемко, равно как и подключение других сантехнических приборов. В таком случае обязательно понадобится детальная инструкция. Прежде чем начать подсоединение душевой установки к канализации, следует тщательно поразмыслить относительно выбора оптимального места для ее расположения.
Правила выбора места для кабины:
- Металлические конструкции, испытывающие потребность в подключении к электросети, нуждаются в заземлении;
- Подключение душевой кабины к системе канализации предусматривает обустройство комнаты вентиляцией. Таким образом, дешевая кабина располагается в непосредственной близости то вытяжки.
Как подключить душевую кабинку к канализации
Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.
Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.
Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.
Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.
Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.
Существуют следующие типы сифонов:
- Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.
В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.
Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.
Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.
- Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.
Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.
Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.
Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.
- Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.
Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.
Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.
Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.
При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.
Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.
В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.
Подключение душевой кабины к канализации выполняется в такой последовательности:
- До момента установки поддона переворачиваем его дном вверх.
- На сливное отверстие прикручиваем сифон с гибким шлангом.
- Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
- Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
- Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
- Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.
Как выбрать месторасположение кабинки
Прежде чем осуществлять подключение душевой кабины к канализации своими руками, следует найти подходящее место для монтажа. На данном этапе наиболее важным является понять, где проходят коммуникации.
После выбора места размещения нужно удостовериться, что пол является ровным. Если душевая кабина будет наклонена, это станет причиной множества проблем. Желательно заранее позаботиться о выравнивании полов. Иногда основания обладают специальными ножками, однако их правильное настраивание с помощью строительного уровня потребует времени.
В большинстве случаев душ устанавливают в угол, поэтому необходимо перед началом работ проверить, составляет ли угол между двумя стенами 90 градусов. Если это не так, то после монтажа появится щель между стеной и кабинкой. При ее небольшом размере это возможно исправить при помощи силикона, однако при большой ширине потребуется дополнительное выравнивание стен.
Подключение душевой кабины: правила установки, инструменты и процедура
Начинать следует с подвода к системе канализации
Обратить внимание стоит на то, что процедура представляет собой несложную работу, но в то же время нуждается в следовании четким правилам
Знайте следующее:
- Подключение душа предусматривает установку системы водоотведения. В процессе подключения к системе канализации желательно применять гибкие шланги с запасом длины.
- Для того чтобы канализация не засорялась, а также для обеспечения нормального стока воды труба к ней прокладывается под незначительным уклоном.
- Если расположение душевой кабины не слишком близко к сточному стояку, желательно применять сточный насос.
- С целью предотвращения затопления душевой комнаты используются насосы с магнитными клапанами.
- При расположении сифона над стоком вода будет удаляться естественным путем.
- Подсоединение гигиенического душа нуждается в достаточном стоке воды.
Важно знать: поддон должен располагаться в стационарном положении выше уровня труб канализации!
Для подсоединения душевой кабины к системе канализации нужна четкая последовательность действий, а также инструменты.
Инструменты:
- Труба (гофрированная или жесткая);
- Система слива воды;
- Фум-лента;
- Запорный сифон.
Порядок действий:
- Сначала необходимо изучить инструкцию, входящую в комплект душевой кабины. Инструкция рассказывает об установке устройства, его подключении к канализации, электричеству и водопроводу. Все действия должны соответствовать инструкции, в противном случае канализация забьется.
- К месту монтажа поддона нужно подвести трубу со специальным переходником, предназначенным для сливной трубы. При выборе данного элемента желательно руководствоваться определенным качеством – жесткостью. Стоит отметить, что жесткая труба в будущем позволит избегать застоев воды в гофре, канализация будет нормально работать. Общепринятый диаметр трубы – 4 см.
- Удачная канализация – конструкция из гибких труб. Нужно, чтобы шланги выбирались с запасом длины. Стоит отметить, что в сифоне душевой кабины желательно предусмотреть гидрозатвор.
- Далее проверяется рабочее состояние запорного сифона.
- Следующим этапом выполняется определение высоты расположения поддона по отношению к трубе канализации. В том случае, если поддон ниже уровня, его необходимо поднять (монтируется подиум, либо увеличиваются ножки).
- Сама процедура подключения проводится аналогично подключению стандартной ванны к канализации. Для того чтобы получить плотно прилегающие трубы, применяется фум-лента.
- Проверять подключение на герметичность следует под сильным напором воды. В идеальном состоянии на полу не должны наблюдаться лужи воды, к тому же должен быть качественный слив воды.
Установка ванны
Перед тем, как подключить ванну к канализации, нужно её установить на пол в санитарном узле. Пошаговая инструкция, как это сделать:
Определяется нужная ширина и длина емкости. Габаритные размеры должны соответствовать размеру ванной комнаты. Можно купить ванную стандартную (длина 170, 160, 150, 140 и 120; ширина 700 и 710) и нестандартную. Первый вариант подойдет для квартир новой планировки, за исключением малогабаритных 120 и 140 – они отлично устанавливаются в хрущевке. Нестандартные же используют для обустройства ванной комнаты небольших размером или совмещенного санузла. К примеру, в небольшой комнате сложно разместить полноценную ванну и унитаз, а треугольные модели подойдут наилучшим образом;
Ванны монтируются на по при помощи специальных ножек. Эти подставки могут быть включены в комплект для монтажа приспособления или приобретаться отдельно. На нижней части ванны есть небольшие выступы, при помощи которых осуществляется крепление ножек. Подпорки надеваются на крепления и для увеличения жесткости между собой стягиваются струбциной. Конечно, многие домовладельцы ставят ванную не на ножки, а на кирпичи или другие основания, но такие способы не отличаются долговечностью и безопасностью;
- Если в ванной комнате проводится ремонт, то специалисты рекомендуют закончить его до монтажа санитарных отводов;
Ванна устанавливается на ножки и переносится в нужное место. Бывает, что при измерении нужной длины допускают ошибку, и между стеной и торцом ванны остается небольшой зазор. Чтобы избежать протечек при купании и затопления, нужно на место этого зазора прикрепить к стене деревянный или гипсокартонный брусок соответствующего размера. Для этого на проблемный участок вкручивается доска. Учтите, что поверх этой фальшпанели будет устанавливаться облицовка, поэтому между ним и ближней верхней линией плитки нужно оставить зазор 5–7 мм;
После окончания монтажа фальшпанели и установки ванны, уровнем проверяется геометрическая ровность приспособления. При необходимости высота регулируется ножками.
Для обработки зазора между боковой стеной ванны и настенным покрытием комнаты, можно купить пластиковые плинтусы или уголки, или просто заделать расстояние герметиком. Если этого не сделать сразу, в процессе эксплуатации возможны различные неудобства – сырость и плесень на стенах, лужи под ванной.
Видео: Установка ванны, 2 важных момента
Использование и эксплуатация изделия
Вода применяется в целях оздоровления и улучшения состояния всего организма.
Оснащение душевых кабин гидромассажными системами позволяет мышцам расслабиться и снять напряжение.
Сеансы гидромассажа следует проводить только в теплой, комфортной воде, длительностью не более 10 мин.Эффект напрямую зависит от температуры воды и продолжительности.
Тропический душ, создающий имитацию настоящего дождя, оказывает терапевтический эффект. Если во время приема водных процедур ощущается сонливость, следует уменьшить температуру воды и прервать гидромассаж.
Гидромассаж противопоказан людям с заболеваниями сердечно-сосудистой системы, с почечными заболеваниями, склонным к варикозному расширению вен и различным кровотечениям, а также при высокой температуре и избыточном весе тела.
Соблюдение данных правил эксплуатации и мер предосторожности, описанных ниже, позволит сохранить вашу кабину в надлежащем состоянии и продлит срок ее эксплуатации
- Не рекомендуется пользоваться душевой кабиной лицам в состоянии алкогольного опьянения.
- Людям с болезнью сердца, а так же подверженных высокому давлению, пожилым людям, беременным рекомендуется пользоваться душевой кабиной под присмотром.
- Маленьким детям рекомендуется пользоваться душевой кабиной в присутствии взрослых.
- Не купайте крупных домашних животных в душевой кабине, это может повредить акриловое покрытие оборудования.
- Перед использованием душевой кабины необходимо проверить положение переключателя режимов, а так же положение основного переключателя холодной и горячей воды. Регулятор подачи воды должен находиться в среднем положении, чтобы температура воды была приемлемой для использования.
- Переключение режимов (тропический душ, форсунки массажа спины, массажер ступней, лейка) осуществляется только при перекрытой подачи воды.
- Температура воды при использовании душевой кабины не должна превышать 40С. Превышение данной температуры может повредить акриловое покрытие оборудования: вызвать появление трещин или вызвать расслоение акрила, а так же вывести из строя ручной душ и элементы гидромассажа.
- При длительном не использовании душевой кабины отключите ее из основной сети электроснабжения и перекройте краны подачи воды при этом откройте и закройте основной кран смесителя душевой кабины, чтобы уменьшить давление воды в шлангах и патрубках. Это поможет предотвратить повреждение оборудования в случае непредвиденных обстоятельств (резкие скачки напряжения в электросети, резкие скачки давления в водопроводной сети.
- Избегайте попадание на акриловые поверхности тяжелых предметов с грубыми или острыми формами, либо предметов, температура которых выше 40С.
- Исключите направленное попадание воды на крышу душевой кабины с внутренней стороны во избежание попадания влаги через декоративные накладки на динамик и вентилятор вытяжки.
- Не применяйте излишнего механического давления к стеклянным деталям оборудования (дверцы, передние стекла, задние и боковые стеклянные стенки) и не ударяйте их тяжелыми предметами.
- Акриловые поддоны душевых кабин рассчитаны на определенную весовую нагрузку, поэтому эксплуатация душевой кабины предполагает нахождение в ней одного человека весом не более 120 кг.
- Запрещается заходить в душевую кабину и вставать на поддон в обуви.
- Используйте душевую кабину строго по назначению. Исключите замачивание белья, стирку и полоскание вещей (химические элементы, содержащиеся в вашем порошке, могут повредить акриловое покрытия изделия).
- При выходе из строя отдельных узлов и механизмов не пытайтесь самостоятельно исправить их. Обязательно изучите инструкцию возможных неисправностей и проконсультируйтесь со специалистами
- Запрещены изменения и добавления в конструкцию деталей, узлов, механизмов, материалов, не относящихся к комплектации душевой кабины (дополнительные полочки, декоративные накладки, использование дополнительной покраски).
- В течение всего срока эксплуатации проверяйте душевую кабину на предмет протечек, а так же на целостность соединений подводки воды и деталей подвижных частей не реже одного раза в месяц.
Установка и подключение душевой кабины в частном деревенском доме
Поддон готов, пришло время установить стенки, работа выполняется поэтапно:
- Первым делом проверяем все детали на соответствие, если всё подходит, устанавливаем их в направляющие.
- Не забудьте, что каждую панель нужно обработать герметиком.
- После правильной и ровной установки стенок, следует закрепить их винтами.
- Сверху и снизу установить арку.
- Установить уплотнители между панелями.
Справка! Если неуверены, что правильно устанавливаете панели кабины, не затягивайте крепёж сразу. Если всё подойдёт, затянуть потом не сложно.
В некоторых кабинах существует отдельная сборка — каждая панель устанавливается отдельно прямо на поддон.
Критерии выбора труб
Основной технической характеристикой пластиковых труб является их диаметр. Сразу стоит оговориться, что в большинстве случаев производители осуществляют маркировку труб, исходя из величины внешнего диаметра.
Для канализационных стоков основной параметр – внутренний диаметр. Приобретение труб определенного диаметра осуществляется в зависимости от вида сантехники. В частности, минимальный диаметр труб составляет:
- для стиральной и посудомоечной машины – 25 мм;
- для биде и раковины – 32 мм;
- для душевой кабинки или ванны – 50 мм;
- для нескольких приборов, подключенных к одному выходному отверстию – 70 мм;
- для унитаза и основного стояка в квартире – 100 мм.
Вторым параметром, который учитывается при приобретении канализационных труб в ванную комнату, является длина изделий. В продаже имеются трубы длиной от 1 до 6 м. Наиболее удобно работать с материалом, который имеет длину 2 или 3 м.
При расчете необходимого метража пластиковых труб также нужно учесть, что они оснащены раструбами с уплотнительными резинками, которые предназначены для плотного соединения смежных элементов.
Выбор сифона
При подключении душевого поддона своими руками к канализационной системе нужно правильно подобрать сифон. Если подсоединить конструкцию напрямую к канализации без использования сифона, то все газы из труб будут проникать в помещение. Чтобы неприятный запах из канализационной трубы не мог попадать в кабину и ванную комнату, придумали сифон с водяным затвором.
Это конструкция из полипропиленовой трубы, изогнутой в форме буквы U. Входной патрубок от этой трубы крепится к сливному отверстию поддона, с другой стороны сифона крепится гибкий шланг, идущий в канализационную систему. Диаметр трубы сифона обычно равен 40 мм. Во время сливания воды в сливное отверстие какая-то её часть постоянно остаётся в сифоне. Это и есть водяной затвор, не дающий канализационным газам попадать в помещение.
Иногда поддон душевой кабины имеет высокие борта, наподобие малогабаритной ванны. В этом случае на небольшом расстоянии от верхнего борта делается отверстие для перелива. От сифона к этому отверстию идёт труба, по которой лишняя вода будет стекать в канализацию, что не позволит ей выливаться на пол ванной комнаты через борта. В этом случае вам понадобится сифон, в комплект которого входят следующие изделия:
- труба для перелива;
- резиновая пробка для затыкания сливного отверстия и использования поддона в качестве небольшой ванной;
- цепочка для подвешивания пробки к отверстию перелива.
Не стоит выбирать сифон слишком большой высоты, как для раковины на кухне или умывальника. При большой высоте трубы с гидрозатвором душевой поддон придётся устанавливать на значительном расстоянии от пола, и некоторым людям будет сложно залезать в душ. В продаже есть специальные сифоны для душа с небольшой высотой трубы. Кроме этого, для душевого изделия понадобится необслуживаемый сифон, то есть без отвинчивающейся крышки в нижней части трубы для прочистки.
Чтобы для прочистки сифона вам не пришлось разбирать всю душевую кабину, лучше сделать для этого изделия свою отдельную канализационную трубу диаметром 50 мм.
Печенье с предсказанием №3: неприятный запах из сточного отверстия
Неприятный запах канализации из душевой кабины может распространяться в результате неправильной работы гидрозатвора, который в свою очередь является частью сифона.
Принцип работы гидрозатвора
Таким образом, чтобы гарантировать эффективное функционирование водяного замка следует правильно подобрать сифон и осуществлять его своевременное техобслуживание. Давайте посмотрим, какие модели нам предлагает сегодняшний рынок:
Бутылочный
Устройство бутылочного сифона
Имеет форму бутылки, «горлышко» которой подсоединяется к сливному отверстию, а боковая сторона снабжена сточной трубой, ведущей к канализационной магистрали. Плюсы:
Простота установки и технического обслуживания. Достаточно открутить «бутылку», почистить её и прикрутить обратно;
Вот так выполняется чистка сифона бутылочной конструкции
Высокая надёжность и долговечность.
К минусу же можно отнести необходимость достаточно большого пространства под поддоном для возможности размещения сифона описываемой конструкции, что не всегда удобно и даже возможно.
- Пластиковый бутылочный сифон от . Техническое описание:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Пластик белого цвета |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 20 см |
| Высота | 11 см |
| Ширина | 6,5 см |
| Стоимость | 155 рублей |
Образец продукции, предлагаемой брендом «VIEGA»
- Металлический бутылочный сифон от . Техническое описание:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Хромированная латунь |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 20 см |
| Высота | 18 см |
| Ширина | 11 см |
| Стоимость | 1250 рублей |
Металлическая модель бутылочного сифона «VIEGA»
Коленный
Устройство коленного сифона
Данный вариант представляет собой изогнутую буквой U или S трубу.
- Низкая стоимость. В целях жёсткой экономии можно и вовсе взять отрезок гофрированной трубы и закрепить его хомутами, выгнув в нужную форму;
- Более компактные размеры. Поместить под поддоном трубный сифон гораздо проще, чем бутылочный.
- Если в качестве материала использована гофра, то из-за её неровной поверхности ожидайте частого образования мусорных пробок;
- Если же в качестве материала использовано жёсткое «колено», то возникнут сложности при осуществлении чистки трубы, так как такую конструкцию разбирать будет непросто.
Гофрированные модели можно купить менее чем за сто рублей. Параметры же металлического «колена» можно рассмотреть на примере продукции «VIEGA»:
| Параметр | Значение |
| Подключение | Жёсткое |
| Материал | Хромированная латунь |
| Диаметр водоотвода | 3,2 см |
| Диаметр входного отверстия | 3,2 см |
| Страна изготовления | Германия |
| Длина | 16 см |
| Высота | 11 см |
| Ширина | 6,5 см |
| Стоимость | 970 рублей |
Образец металлического «колена» бренда «VIEGA»
Трапы-сливы
А вот здесь уже используется «сухая» система защиты от проникновения канализационных ароматов, которая имеет вид резиновой мембраны на пружине. При небольшом давлении воды такое устройство опускается, пропуская жидкость, а затем вновь становится на место, плотно перекрывая отверстие.
Особыми достоинством такой системы являются:
Компактность. Монтаж осуществляется прямо в пол или специальную нишу, за счёт чего подъём поддона и вовсе не наблюдается;
Полный комплекс элементов, участвующих в создании эффективной сливной системы с помощью трапа-слива
| Обозначение на рисунке | Название элемента |
| 1 | Канал |
| 2 | Сифон |
| 3 | Бетонная подушка |
| 4 | Бетонная стяжка |
| 5 | Слой гидроизоляции |
| 6 | Гидроизоляционная лента |
| 7 | Клей |
| 8 | Керамическая плитка |
| 9 | Эластичный наполнитель |
| 10 | Анкер |
Подготовка к установке
Комплектация
Поддон из акрила или керамики, сантехнического фаянса, другого материала. К поддону обязательно прилагается металлический каркас для его установки.
Устройство кабины
Каркас имеет выкручиваемые ножки, регулируемые по высоте. Необходимость каркаса обуславливается требованиями установки и выравнивания по уровню.
Наличие инструкции
В комплектацию обязательно входит подробная инструкция на русском языке, включающая в себя перечень комплектующих, порядок сборки и подключения. Все детали должны быть пронумерованы и снабжены рисунками в описании.
Пример инструкции по установке кабины
Пошаговая инструкция установки душевой кабины, входящая в комплектацию, позволит вам проследить за ходом работ по установке оборудования и проконтролировать точность соблюдения инструкций.
Варианты сборки и установки для различных моделей душевых кабин могут иметь некоторые отличия, связанные с различным функционалом наполнения душевой кабины.
Перед приобретением душевой кабины обязательно попросите показать ее документацию, включая инструкцию по сборке. В ряде случаев китайские производители допускают грубые ошибки и неточности в инструкциях. Приобретая такую технику вы рискуете оказаться с неработающей техникой. От приобретения техники, содержащей ошибки в описаниях, следует немедленно отказаться, не рассчитывая на то, что «как-нибудь разберемся». Цена вопроса слишком велика для подобных экспериментов.
Распаковка
Крыша кабины, стенки, двери, крепления, роликовые механизмы открывания дверей.
Все основные элементы душевой кабины упакованы отдельно.
Распаковывайте детали по мере необходимости. Все детали следует размещать вертикально, прислонив к стене, во избежание повреждений.
Чем проще модель, тем больше вероятность установки душевой кабины своими руками. Бюджетную модель вполне по силам установить и подключить к канализации любому крепкому человеку с пониманием основных принципов устройства водопровода и канализации.
Сложные дорогостоящие модели с дополнительными функциями должны устанавливать профессионалы.
Экономить на установке глупо, хотя денег за установку навороченной модели могут попросить примерно столько же, сколько стоит не слишком дорогая модель душевой кабины. Сэкономив на установке, вы можете остаться без душевой кабины вовсе. И без возможности возврата, поскольку ошибки пользователя не являются гарантийным случаем.
Подготовка места, требования к месту установки
Предварительная сборка душевой кабины. Осуществляется для проверки комплектации и точности деталей. В этом случае крепеж не затягивается до упора и ступоры не устанавливаются.
Примерка может помочь вам увидеть возможные сложности в последующем монтаже и устранить их прежде, чем приступать к окончательной сборке. Например, это могут быть острые или тупые углы, выступы, трубы, недостаточно высокий потолок, кривизна стен, не позволяющая выполнить установку.
Основные замеры душевого бокса
Есть люди, полагающие, что они заплатили за технику, на стойке оплатили стоимость доставки и установки, а как она будет выполнена, это полностью проблемы установщиков.
В большинстве договоров на установку оборудования указано, что вы должны обеспечить беспрепятственный доступ к оборудованию, проход достаточной ширины, место для работы и выполнить демонтаж старого оборудования. Также должны быть соблюдены требования к месту установки – по размерам, допустимой кривизне и другим параметрам.
Перед приобретением любого оборудования обязательно осуществляйте замеры. Разница в половину сантиметра может оказаться критической и технику будет невозможно разместить. При установке сантехники обязательно должен быть доступ к канализационной системе, вывод канализации должен быть осуществлен по месту установки, должны быть выводы воды. При подключении электрических функций, должно быть проведено электричество и обеспечены меры безопасности по работе электросетей во влажных помещениях.
Подключение электропитания
Если вода и система отведения стоков необходима для всех кабин, то электропитание нужно только для тех моделей, в которых предусмотрены дополнительные опции. При выполнении подключения нужно помнить, что ванная комната является элекроопасным помещением, так как тут высокая влажность.
Для подключения кабины необходимо использовать отдельный кабель, проведенный от щитка. Рекомендуется взять кабель из меди, имеющей двойную изоляцию. Отлично, если в доме используется трехфазная схема, в этом случае, серьезные потребители энергии (к примеру, генератор пара и систему гидромассажа) можно подключить к разным фазам.
В щитке для кабины устанавливается отдельный автомат, при этом, его номинал должен соответствовать наибольшей нагрузке, возникающей при использовании кабины. Совместно с автоматом устанавливают устройство защитного отключения – УЗО.
Итак, подключение душевой кабины к коммуникациям – дело ответственное. И если простые модели вполне можно подключать самостоятельно, то подключение боксов с большим количеством опций лучше доверить профессионалам.
