Датчик движения: схема монтажа

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Независимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

• Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
• Распределительная коробка (обычно утапливаемая в стене/потолке).
• Датчик движения.
• Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм 2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

1. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
2. Вторая жила заводится в гнездо с маркировкой «нагрузка».
3. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Преимущества

Среди положительных моментов данной схемы можно выделить:

• Простую установку и пошаговую настройку;
• Универсальность;
• Автоматическое включение света без монтажа дополнительных включателей;
• Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Источник

Подсоединение контроллера движений к осветительному прибору

Подключить датчик передвижения по схеме — простая операция, которая напоминает подсоединение обыкновенного выключателя. Это логично, ведь этот прибор, подобно выключателю, размыкает и замыкает контакт через электроцепь, где находится осветительный прибор.

Согласно схеме, существует 2 вида провода питания датчика: фаза (проводник коричневого цвета) и ноль (провод голубого цвета). Когда из него выходит фаза, она передается на один из двух концов лампы в светильнике и наоборот. Когда контроллер срабатывает, контакт реле замыкается, что и приводит к передаче фазы.

Чтобы присоединить контроллер движений к светильнику по схеме, вам нужно:

• снять заднюю крышку и найти колодку с клеммами. К ней подключены 3 провода, выходящие из корпуса прибора;
• посмотрев на схему, указанную в инструкции или на корпусе, присоединить провод от датчика к соответствующему проводу в корпусе устройства;
• после подключения контроллера надеть заднюю крышку;
• для подключения проводки в распределительной коробке, где есть 7 проводов (3 от датчика движения, 2 от светильника, а также ноль и фаза), провод фазы кабеля питания подключается вместе с проводом фазы от контроллера передвижения. После провод «0» от кабеля питания соединяется с аналогичным проводом от светильника и датчика. Последний этап — соединение 2 оставшихся проводников.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
2. Распределительная коробка (обычно утапливаемая в стене/потолке).
3. Датчик движения.
4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

1. Прокрутите первый регулятор для установки в режим авто.
2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

• Простую установку и пошаговую настройку;
• Универсальность;
• Автоматическое включение света без монтажа дополнительных включателей;
• Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Пошаговая инструкция подключения датчика движения

Технология установки является стандартной процедурой. Независимо от марки прибора и его производителя, порядок подключения остаётся неизменным.

Последовательность выполнения работ следующая:

Отключение электрического тока в сети питания. Сделать это необходимо во избежание короткого замыкания во время монтажа, и обеспечения безопасности. Если распределительный щит оборудован предохранительными пробками, их выворачивают, если установлены автоматические выключатели — тумблер переводится в положение «выкл.» После этого нужно убедиться в том, что напряжение действительно отсутствует. Это можно сделать при помощи пробника уже непосредственно в том месте, где будет производиться монтаж датчика.

Демонтаж крышки датчика. Выворачиванием винтов (против часовой стрелки) отсоединяется защитная часть. Под ней находятся выводы проводов, которые нужно подсоединить. Как правило, это происходит посредством колодки клеммника, состоящей из 3 гнёзд. В них нужно последовательно разместить все три провода, выходящие из датчика. Обычно проводники различаются по цвету и буквенной маркировке: L — фазный, N — нулевой, LS — проводник управления подачи напряжения на лампу.

Подготовка отверстия для вывода проводов. Эта процедура осуществляется несколькими способами. Их можно вывести через готовый канал, или сделать дополнительное отверстие в крышке. Производителями обычно предполагаются различные варианты, поэтому на задней панели есть перфорированные зоны, которые при помощи ножа легко превратить в аккуратную дырку, достаточную для вывода проводов.

Закрепление крышки корпуса датчика на стене. В предполагаемом месте расположения датчика должны быть выведенными питающие кабеля. При скрытой проводке они прокладываются в штробе от распределительной коробки, при наружной — в кабель-канале. В зависимости от материала стены, крепление задней стенки датчика может осуществляться шурупами или дюбель-гвоздями

При этом важно избежать попадания крепежа в подходящий кабель, находящийся внутри стены.

Все три провода нужно подготовить заранее перед монтажом датчика. Длина их должна составлять 5–6 см, изоляция на окончаниях удалена на 4–5 мм.

Подключение датчика движения

В гнёзда клеммника вставляются провода из внешней сети в соответствии с их полюсами и маркировкой: фазовый к фазе датчика, ноль к нолю, а управляющий проводник соединяется с выводом на лампу, согласно схеме.

Фиксация и окончательная сборка прибора. Все провода аккуратно упаковываются внутрь, и к крышке крепится корпус датчика. Подключение и установка завершены. Корпус необходимо установить без перекосов, так, чтобы все линии соединения с крышкой не имели зазоров и щелей.

Настройка датчика. После проверки исправности работы устройства, можно регулировать его чувствительность, и настраивать время размыкания цепи. Для этого на внешней стороне корпуса расположены 3 (иногда 2) регулятора. Обычно инструкция по их применению прилагается в техническом паспорте изделия.

Рекомендации по установке

При монтаже датчиков движения необходимо учитывать различные нюансы. Рассмотрим основные из них.

Защита от солнечных лучей

Когда прямой солнечный свет попадает через открытое окно или отражатель автомобиля, могут быть лжесработки. Производители защищаются от этого несколькими способами. Линза Френеля усиливается специальным материалом, который обеспечивает защиту от света. Пиросенсор может быть расположен на печатной плате так, что верхняя часть инфракрасного датчика защищает от чрезмерного притока солнечного света, сквозняков и грязи.

Защита от радиочастотных помех

Высокопроизводительные радиопередатчики и радиоволны могут вызвать путаницу и ложные срабатывания при работе датчика движения. Эффективным решением является установка пиросенсора с металлической крышкой. К сожалению, некоторые производители не уделяют этому достаточного внимания. Поэтому в некоторых случаях мешающие радиоволны могут доставить пользователям несколько неприятных минут.

Защитная крышка и маскировка

Люди нечасто проверяют датчики своей системы сигнализации и электропроводку. Злоумышленник, воспользовавшись этим обстоятельством, может оторвать или замазать линзу датчика, делая его неработоспособным. Чтобы защитить прибор, инфракрасные устройства с более высоким уровнем защиты и более высоким ценовым диапазоном покрыты защитной крышкой. В датчике устанавливают светодиод инфракрасного передатчика и фотодиодный приемник. Излучаемые лучи светодиода передатчика достигают диода приемника только в том случае, если линза датчика закрыта, и сигналы отражаются от этой поверхности. Тогда работа фотодиода приводит к появлению сигнала.

Защита от ложных срабатываний

Ниже приводится краткое описание условий установки и использования приборов. Они могут значительно уменьшить возможные ложные срабатывания детекторов движения.

• Избегайте мест, где есть сквозняки – естественные, кондиционированные или от вентилятора. Двери и окна также должны быть закрыты во время режима охраны.
• Не направляйте детектор на инфракрасные объекты, такие как радиаторы, кондиционеры, факсы, лазерные принтеры и другие приборы, которые выделяют тепло.
• Сильные световые эффекты могут быть источником помех, поэтому инфракрасные лучи не должны подвергаться воздействию прямых солнечных лучей, отраженного солнечного света или света автомобильных фар. Избегайте установки вблизи радиопередающего оборудования.
• Следует позаботиться о том, чтобы поверхность, на которой установлен инфракрасный порт, не имела вибраций и была устойчивой, особенно для системы с двумя диодами.
• Не направляйте датчики на области, которые могут вызвать нестабильность работы, такие как отражающие, глянцевые, поверхности или вода в бассейне.
• Если у вас есть домашние животные, необходимо рассмотреть выбор специальных датчиков движения и определенный способ установки. Выбирайте только инфракрасный детектор с защитой от домашних животных.

Материал дома, толщина стен и сквозняки

Чем жестче и прочнее дом, тем более стабильна работа датчика движения, поскольку он не сможет отсоединиться от неровных поверхностей стен. Это уменьшает возможность возникновения ложной тревоги. Воздушные потоки также будут меньше влиять на линзы, которые размещены в довольно прочном корпусе. Воздушный поток вызывает ложную тревогу прежде всего через линзу. Быстрые изменения температуры, вызванные сквозняками, оказывают влияние на линзы с высоким коэффициентом теплового расширения. Из-за быстрого изменения размера участков линзы лучи также изменяются. Это приводит к тому, что датчик принимает изменение лучевых потоков за движение и срабатывает ложный сигнал.

О том, как правильно настроить датчик движения, смотрите в следующем видео.

Настройки датчика движения

Помимо подключения по схеме, нужно еще настроить датчик движения для освещения, отрегулировав такие параметры:

• освещенность (LUX);
• задержку выключения (TIME);
• чувствительность к ИФ-лучам (SENS).

Отрегулировав временные настройки, можно установить отрезок, в течение которого освещение будет включаться с момента обнаружения движения в контролируемой области. Обычно это значение у светильников колеблется от 1 до 600 секунд. Важную роль в выставлении временного отрезка будет играть и скорость человека. От нее тоже зависит, сработает контроллер или нет. Если человек быстро проходит в контрольной области, показатель времени горения света лучше уменьшить. И наоборот — при установке такого приспособления в гараже или подсобном помещении логично было бы выставить большую задержку выключения.

Настройка датчиков движения

Что касается параметра освещенности LUX, то он корректирует работу светильника в дневное и ночное время суток. Если на улице или в комнате уровень освещенности понизился до определенной отметки, свет включается. Можно также изменить порог освещенности самостоятельно.

Во многих датчиках движения в светильниках можно регулировать и чувствительность к активации освещения — SENS. Реакция контроллера зависит от того, какой уровень чувствительности к объектам там выставлен. Если датчик движения довольно часто срабатывает, или же «видит» малейшие колебания, чувствительность требуется снизить. Помочь в её изменении может и простой поворот светильника в нужную точку. Кроме того, вы можете выставить:

• дальность (не больше максимальной, которая обычно достигает 10—12 м);
• объем (если вы не хотите, чтобы светильник включался из-за пролетевшей птицы).

Кстати, во многих моделях, работающих на улице, зимой и летом должна проводиться перенастройка — некоторые показатели в них могут сбиваться.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

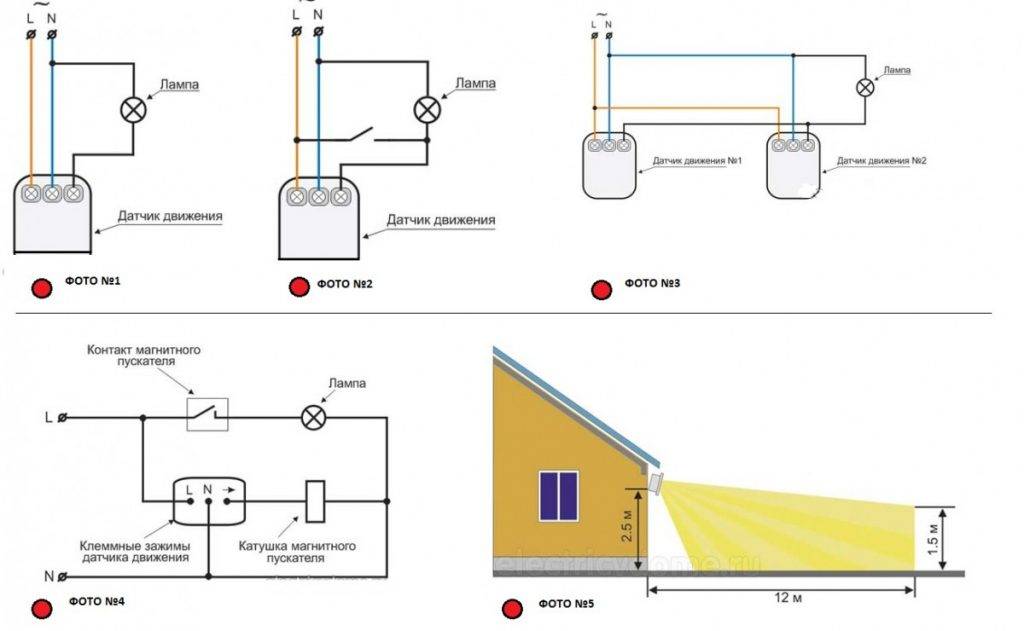

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

Время работы

Этот параметр показывает, через какое время после регистрации движения устройством будет подана команда на отключение света. Большинство моделей датчиков позволяют настроить это время в пределах от 1 секунды до 10 минут. Выбор конкретного значения времени работы зависит от места расположения изделия и его назначения. При  размещении такого устройства перед входной дверью дома может быть достаточно несколько секунд его работы, а освещение в кладовке или на автомобильной стоянке должно отключаться только через несколько минут после срабатывания датчика. Настройка этого параметра выполняется при помощи регулятора Time на его корпусе.
