Подготовка и процесс подсоединения раковины к канализации

На какой высоте должна монтироваться раковина?

Обычный сантехнический прибор в виде раковины без наличия вспомогательных аксессуаров должен фиксироваться на высоте около 85 см. На определенном уровне требуется провести горизонтальную линию, соответствующую уровню высшей границы сантехнического прибора.

Если предусматривается наличие опорной детали или если раковина находится в тумбе, нет необходимости определять высоту установки, поскольку она зависит от уровня расположения опорной детали или высоты тумбы.

Особенности разметки точек фиксации на стене

Перед тем как вмонтировать крепёжные элементы, нужно сделать разметку точек на стене по специальной схеме. В полости раковины есть отверстия для крепежа, которые должны совпадать с разметкой. Раковину прикладывают к стене, совмещая его верхнюю границу с линией, которая была предварительно отмечена на стене. Таки образом, определяется расположение будущих крепёжных углублений в стене. Рабочие процессы лучше выполнять вдвоём, так как это намного удобнее. В процессе разметки один работник будет держать раковину на уровне отметки, а второй будет фиксировать снизу места, в которых планируется произвести крепление.

Установка креплений

Установка крепёжных элементов должна производиться таким образом:

  • отверстия в стене нужно делать по четкой разметке;
  • в них вбиваются дюбели;
  • вкручиваются специальные шпильки для крепления.

В процессе подключения раковины в ванной комнате и в кухне подразумевается применение дюбелей и специальных шпилек. Также могут понадобиться гайки и пластиковые вкладыши, поставляемые вместе с сантехническим прибором.

установка воздушного разрыва на сливную трубу раковины

Вкручивая шпильки, нужно следить за глубиной из вхождения. Достаточной считается глубина, при которой можно навесить раковину и завинтить гайку. Другими словами, шпилька должна выходить из стены на толщину устройства плюс полтора сантиметра для гайки.

Использование

Канализационный насос для кухни позволяет перепланировать площадь по своему усмотрению и демонтировать слишком большие трубы. В небольшом жилище приходится использовать максимум площади и нужно искать все средства, которые помогут это осуществить. Канализационные насосы, к примеру, позволяют полностью избавиться от особенностей прокладки труб.

Чтобы канализационный сток функционировал нормально, его система должна быть расположена строго под определенным углом и состоять из труб с сечением от 100 мм для пропускания крупных включений. Благодаря работе насоса выходит принудительная канализация.

Насос под давлением пропускает стоки дальше в систему, а специальное режущее устройство внутри него измельчает все включения. То есть можно использовать трубы меньшего сечения и под другими углами, при этом без риска создания засоров внутри системы.

Для обустройства ванной комнаты стоит использовать специальные насосы канализационные, которые справляются с измельчением органических отходов, таких как волосы и фекалии.

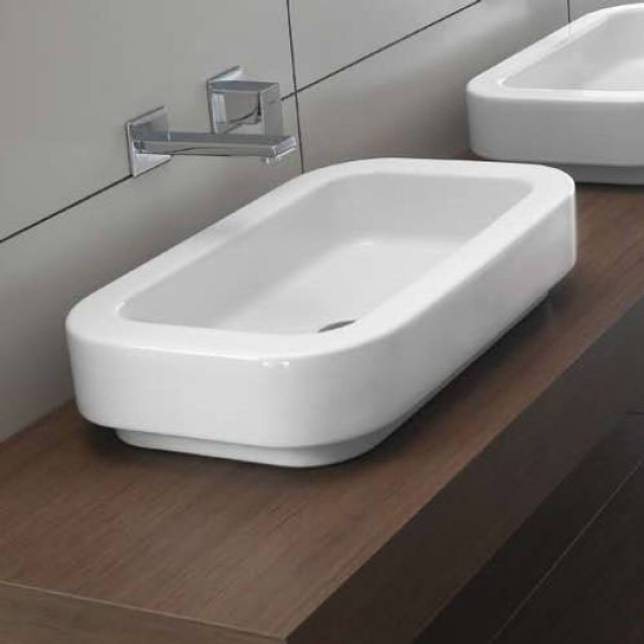

А если раковина накладная?

Выбрали так называемый умывальник-чашу вместо утопленной модели — учитывайте, что он будет возвышаться над подстольем, то есть к высоте напольной тумбы или подвесной конструкции добавьте высоту умывальника.

Умывальники-чаши нужно выбирать одновременно с тумбой, чтобы не промахнуться с суммарной высотой.

Что лучше поставить – ванну или душевую кабину?

Высокие технологии помогают максимально эффективно обустроить свой быт и облегчить жизнь. Если раньше отсутствие ванны и наличие вместо нее душевого поддона воспринималось как верх необустроенности, то сегодня многие отказываются от нее ради высокотехнологичных душевых кабин. Что лучше поставить – ванну или душевую кабину? Решить, на какую высоту вешать раковину, необходимо ещё на этапе планирования ремонта, до укладки плитки. Эргономика в ванной — ваш ежедневный комфорт, а её отсутствие — ежедневный повод для раздражения.

#Как выбрать #Бытовая техника

Подготовительный этап работы

Как определить высоту крепления мойки?

Для того чтобы выполнить правильное подключение мойки, не снащенной дополнительными аксессуарами, к системе канализации, следует закрепить ее на высоте 85 сантиметров. Для этого уровень помечается горизонтальной линией, соответствующей верхнему пределу раковины. Если имеется опорная ножка, именуемая пьедесталом, либо если сантехнический элемент вмонтирована в тумбочку, определение высоты фиксации раковины не нужно, поскольку данный параметр будет напрямую зависеть от высоты ножки или тумбочки.

Разметка для крепления

Подключение раковины предусматривает выполнение разметки для последующей установки системы крепежа. В зоне крепления чаша мойки имеет крепежные отверстия. Таким образом, прикладывая заднюю панель мойки к стене, при этом совместив верхний край с отметкой на стене, отмечается положение мест для выполнения крепежных отверстий.

Желательно привлечь к данной работе помощника для того, чтобы он мог удерживать раковину у линии уровня, в то время как другой человек снизу отметил места для последующего крепления раковины. Однако разметка для раковины становится упрощенной, если имеется тумбочка или ножка.

Монтаж креплений

Установка креплений производится следующим образом:

  • По заранее выполненной разметке, сверлятся отверстия в стене;
  • В отверстия забиваются дюбели;
  • Вкручиваются крепежные шпильки.

Таким образом, подключение мойки или раковины на кухне или в ванной комнате потребует использование строительных дюбелей, крепежных шпилек, а также пластиковых вкладышей и гаек, поставляющихся в комплекте.

Во время вкручивания шпилек необходимо обращать внимание на глубину их вкручивания, которая должна позволять навесить раковину, после чего закрутить крепежную гайку (выступающая из стены часть шпильки имеет длину, превышающую толщину мойки на 1,5 сантиметра для закручивания гайки)

Как раковину подключить к канализационной системе?

После окончания работ по подведению раковины к водопроводу можно производить подключение умывальника к канализации, таким же образом будет выполняться подключение других сантехнических приборов.

подключение спаренной раковины к одному сливу

Сначала требуется установить сифон

Важно обратить внимание на присутствие специального отверстия в сантехническом устройстве, которое используется с целью защиты от перелива воды. При наличии этого отверстия нужно выбирать тот сифон, который оснащен дополнительным водоотводом

Чаще всего в продаже можно встретить сифон бутылочного вида или в виде английской буквы S. Если требуется установить мойку в кухне, то целесообразнее использовать именно второй вариант изделия, поскольку в первом случае возрастает вероятность засорения сифона.

Чтобы произвести правильное подключение мойки к канализационной системе, нужно выполнить определенную последовательность действий:

  • сначала в раковину нужно подвести выпуск сифона, который в дальнейшем надежно закрепляется;
  • далее к сифону нужно прикрутить трубу, лучше выбирать жесткое изделие с углом или гофрированную трубу;
  • прикрученную трубу следует вставить к канализационному выпуску. Если диаметр этого выпуска больше чем у трубы, идущей от сифона, то целесообразнее использовать переходник, который называется манжетой для уплотнения. Только после этих действий можно производить скрепление труб;
  • по окончанию работ обязательно производится проверка соединений на предмет наличия протечки.

Как определить некачественное подключение сифона?

При некачественном подключении сифона может ощущаться неприятный запах из раковины. Также может наблюдаться повышенная влажность трубы, идущей к сифону, и появление луж под раковиной.

При подключении мойки к канализационной системе специалисты не рекомендуют чересчур затягивать соединения ключом, так как из-за этого может повредиться уплотнительная прокладка из резины.

подключение перелива и слива с раковины

Если в процесс проверки плотности между трубой и резиновой манжетой будет протекать струя воды, то второй элемент нужно снять и просушить область соединения. Далее просушенную манжету требуется обработать герметиком и поставить на место.

Особые замечания

Перед тем как подключить раковину к канализации, нужно учесть некоторые замечания, а именно:

  • при подключении мойки на кухне к канализации не нужно чересчур затягивать соединительные элементы ключом. Если не учитывать такой особенности, может повредиться уплотнительная резиновая прокладка, тогда её нужно будет поменять и закрутить снова;
  • при проверке плотности соединения области между трубой и манжетой может просачиваться струйка воды. Если это происходит, тогда нужно извлечь манжету и просушить поверхность области соединения. Далее герметиком смазывается сухая манжета и осуществляется повторное соединение элементов;
  • если планируется произвести подключение к канализации сразу двух раковин, то рекомендуется купить специальный сифон, оснащенный двумя выводами для канализационных труб.

Выполняя простые правила в процессе монтажа, можно быстро и без проблем подключить раковину к канализации своими руками без помощи сантехника. Также просто производится и подведение водопровода к сантехническому прибору.

Этап #4: подключение мойки к канализации ↑

Как подключить умывальник к канализации? Этот этап завершающий. К сантехническому прибору подключают сифон, к которому прикрепляют трубу – гофрированную или жесткую с изгибом. Потом трубу подключают к канализации. Если ее диаметр не совпадает с канализационным выпуском, используют специальный резиновый переходник.

Когда работа окончена, остается только проверить герметичность соединений. Для этого открывают краны и проводят по трубам сухой рукой или белой салфеткой. Если все нормально и нет протечек, сантехника готова к эксплуатации.


Подключение сифона мойки к канализации

Виды сифонов

Современные устройства этой категории изготавливаются, в основном, из металла или пластика. Металлическая продукция дороже, требует более тщательного ухода, и ей обычно отдается предпочтение в тех случаях, когда коммуникации не скрываются за тумбой или стеной, а остаются видимыми.


Сифон из металла

Пластиковые аналоги более практичны и поэтому получили широкое распространение. Такой вариант хорошо сочетает показатели прочности и небольшую массу. Подобные изделия несложны в установке, а их замена не потребует значительных затрат. Они, кроме того, гораздо менее прихотливы в уходе и эксплуатации, чем модели, изготовленные из металла.


Сифоны из пластика

Варианты гидрозатворов

Основные варианты гидрозатворов представлены тремя основными типами:

  • бутылочный
  • гофрированный
  • трубный.

Бутылочный — традиционно востребован в силу своего простого и эффективного устройства. Бутылкообразная часть обеспечивает наличие гидрозатвора, который надежно предотвращает проникновение неприятного запаха из канализационного стока. Современные модели позволяют подсоединить к сливу не только раковину, но также посудомоечную и стиральную машинку.


Бутылочный гидрозатвор

Гофрированный — представлен гибкой гофротрубкой, соединяющей сливное отверстие с входом в сток

При использовании такой схемы важно проложить трубку в правильном дважды изогнутом положении, благодаря которому будет формироваться гидропробка. Гибкий шланг занимает совсем мало места и может применяться в любом ограниченном пространстве, например, в маленькой ванной

Подобные модели дешевы и удобны в установке и использовании, однако вызывают нарекания из-за накапливания загрязнений в складках гофры. В случае возникновения засора эта деталь потребует замены.


Сифон гофрированный

Трубный — актуальный, более качественный, но и более дорогой аналог гофрированного шланга – трубное соединение. Вместо того чтобы гофрировать гидрозатвор, его здесь заменяют изогнутой трубой, материалом для которой служит металл или полипропилен. Стоимость таких моделей более высока. Их иногда сложно устанавливать из-за необходимости точного совмещения жесткой трубы с раструбом стока, поэтому перед тем как подключить мойку на кухне к канализации или обеспечить водоотводом умывальник, решается серьезная и ответственная задача выбора и покупки подходящего оборудования. Необходимо произвести тщательные замеры, чтобы обеспечить соответствие всех параметров сантехники и приобретаемой трубной системы.


Трубный гидрозатвор

Как подключить умывальник

Перед началом монтажных работ, стоит учесть, что современные модели умывальников имеют не одну трубу водоотведения, а систему, которая переливает и сливает отдельно. Труба слива таких умывальников имеет еще одну трубку, которая идет от отверстия сбоку стенки раковины к общей сливной системе. Эта система предотвращает затопление чаши, вода, достигшая сливного отверстия сбоку чаши, сразу попадает в сифон.

Демонтаж старого умывальника

Прежде чем поставить новую сантехнику, придется демонтировать старую. Откручиваем винт на сливной решетке раковины, удерживающей устройство. Из-за ржавчины и известкового налета, элементы конструкции бывают накрепко сцеплены между собой. Иногда требуется разобрать нижнюю колбу в сифоне, далее прокручивая верхний элемент, удается расслабить сцепление решетки с винтом. Возможно понадобится залить винт химическим раствором от ржавчины. Окончив демонтаж трубы сифона, прочищаем от загрязнений патрубок стока и делаем на отверстие затычку из тряпки, пока новая раковина не будет установлена.

Если чаша имеет тумбочку либо ножку, то высоту отмерять нет необходимости, она будет равна размеру пьедестала либо шкафчика.

Как разметить места крепления

На линии крепления отмечаем точки для отверстий крепления раковины к стене. Для этого надо приложить чашу к линии, и карандашом или ручкой пометить отверстия.

Установка крепежных элементов

После того, как отметили точки отверстий на стене, нужно их подготовить для крепления. Просверливаем сами отверстия, забиваем дюбеля нужного размера, затем вкручиваем в них шпильки для крепления.

Особенности шпильки для крепления

В комплекте с раковиной продаются шпильки для крепления, гайки, дюбеля, также пластиковые вкладыши. Как правило, используют шпильки с пластиковым дюбелем.

В процессе вкручивания в дюбель шпильки, надо рассчитать нужную глубину, она должна быть удобной для навешивания умывальника и закручивания гайки. Таким образом, шпилька должна выходить из стены на длину, которая больше, чем толщина раковины и иметь запас в полтора –два сантиметра, чтобы закрутить гайку.

Виды и характеристики раковин

Высота размещения умывальника от пола зависит от многих критериев, в том числе от ее типа. Существует несколько типов раковин, которые отличаются друг от друга конструкционными особенностями и способом крепления.

Накладные раковины

Накладные модели устанавливаются на столешницу или другую плоскую поверхность. Это практичный вариант, позволяющий эргономично использовать столешницу, на которую устанавливается раковина, а также пространство под ней. Ее можно установить в любом месте ванной комнаты и на любой высоте (единственное условие – наличие поверхности, куда будет вмонтирован умывальник). К достоинствам данного вида сантехники можно отнести также простоту в монтаже – в столешнице делаются отверстия, сквозь которые продеваются шланги и трубы.

Врезные раковины

По конструктивным особенностям данные модели напоминают накладные, так как для их установки также необходима плоская поверхность. Разница заключается в том, что раковина врезается в столешницу, и может располагаться на несколько сантиметров ниже нее, вровень или немного выше. Ее можно устанавливать не в самый центр поверхности, а немного сдвинуть в сторону, но край все равно должен быть достаточно широким, иначе в процессе эксплуатации он может сломаться

Монтаж врезных моделей не слишком сложен, но требует большой точности и аккуратности, так как в поверхности столешницы нужно будет вырезать отверстие по размеру раковины, а после установки важно хорошо обработать края герметиком, чтобы предотвратить затекание воды

Консольные (подвесные) раковины

Подвесные умывальники крепятся непосредственно к стене ванной с помощью специальных кронштейнов или саморезов.

Существует несколько видов кронштейнов, которые используются для монтажа подобных моделей:

  • монолитные кронштейны отливаются из чугуна в виде буквы Т и имеют усиленное основание;
  • крепления типа «обхват» считаются самыми устойчивыми: они выглядят как металлические рамы, куда и вставляется чаша раковины;
  • кронштейны «рамки» напоминают предыдущие, но узлы у них не глухие, а раздвижные, что позволяет менять их размер;
  • стальные сварные крепления изготавливаются из профилированных труб в виде букв Т или Г.

Основное преимущество подвесных раковин – возможность сэкономить пространство и установить сантехнику даже в самом маленьком помещении, причем смеситель можно расположить как на стене, так и на самой раковине. К числу недостатков можно отнести тот факт, что коммуникации и трубы останутся на виду, поэтому их придется закрыть тумбочкой. Подсоединение раковины к системе водопровода осуществляется по классической схеме.

Раковины с пьедесталом

Такие модели еще называют «тюльпан», так как по внешнему виду они слегка напоминают цветок. Помимо чаши, раковины комплектуется основанием-пьедесталом, на которую она и устанавливается. Пьедестал выполняет сразу две функции: он служит опорой для умывальника, а также скрывает коммуникации, благодаря чему ванная выглядит более эстетично.

Основание может представлять собой единое целое с чашей или идти отдельно в комплекте. Еще один вариант подобной модели – раковина с полупьедесталом, то есть основанием, которое не достает до пола и устанавливается на удобной высоте. Его преимущество – возможность использовать пространство под умывальником более эргономично, а недостаток состоит в том, что установка требует выведения слива на строго определенной высоте.

Раковина с пьедесталом Sanita «Ромашка»

Ширина и глубина раковины

Помимо вида раковины, при покупке следует обращать внимание на ее ширину и глубину. Оптимальная ширина для стандартной ванной комнаты составляет 50-65 см

Более широкие модели рекомендуется устанавливать в больших помещениях, а маленькие – только в том случае, если иного варианта не существует (есть вероятность того, что вода будет постоянно попадать на пол и стены, из-за чего влажность в ванной будет слишком высокой). Еще один важный критерий выбора сантехники – глубина: самыми удобными считаются модели глубиной 48-61 см.

Как правильно собрать гидрозатвор

Стакан гидрозатворного механизма

После проверки качества всех элементов конструкции складывают стакан гидрозатворного механизма, нужно прикрутить нижнюю часть устройства. Для этого излив с кольцами для уплотнения и гайками для затягивания соединений вставляется в отверстие в верхней части корпуса и закрепляется с помощью гайки.

Сборка системы перелива

Сборка той или иной модели переливной системы зависит от особенностей конструкции. Современный перелив состоит из телескопической трубки, которую регулируют по высоте водоотводной системы и данным строительным размерам раковины.

Гофрошланг

Система перелива может представлять гофрошланг, который легко растягивается и принимает нужный размер, крепится к отверстиям водослива, все соединительные элементы снабжаются прокладками, их нужно приобрести, если нет в комплекте. Гайки нельзя перекручивать, чтобы не повредить крепежную систему.

Установка сливного устройства

Следующий этап – это установка сливного устройства. До полного подключения сифонной трубки к канализации на очищенное от загрязнений сливное отверстие умывальника прикручивается решетка – фильтр.

Сборка сифона

Верхняя часть трубки сифона с уплотнительным кольцом вставляется в отверстие снизу умывальника. Раструб соединятся с решеткой длинным винтом. Второй патрубковый конец вставляется в колбу гидрозатвора. Водоотводная труба соединяется со стоком, имеющим большой диаметр, при помощи манжета, этот способ выполняет герметичное соединение частей устройства, также препятствует проникновению отстойных запахов в дом.

Монтажные работы по подключению кухонной раковины.

Врезная либо накладная раковина на кухне монтируется немного иначе, чем умывальник в ванной.

Подключение раковины к канализации

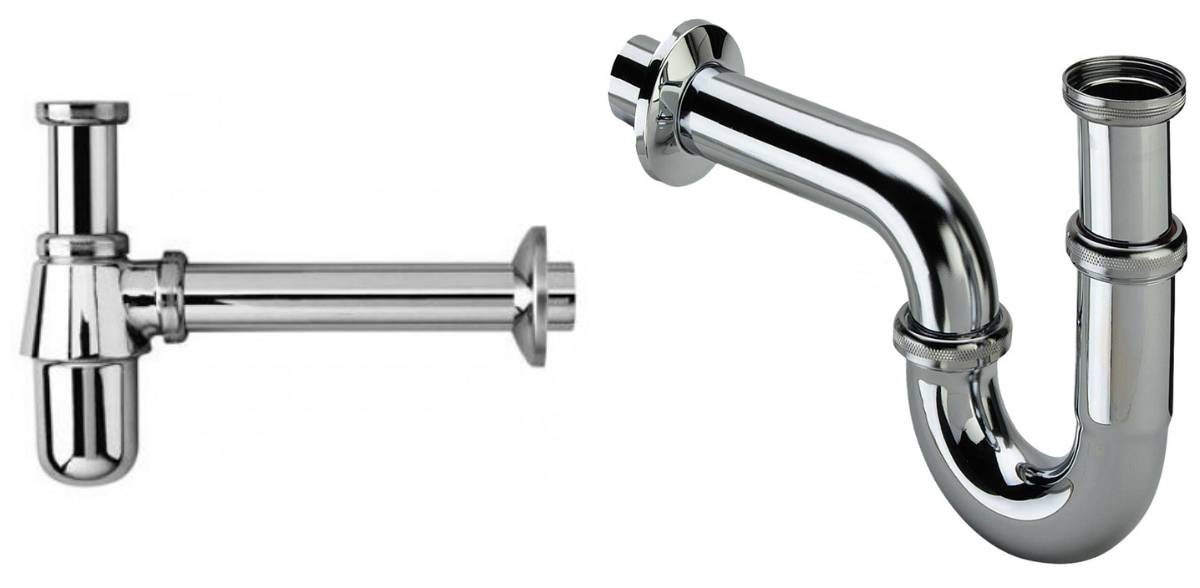

Бутылочный и S-образный сифоны

После того как водопровод подключен, надо осуществить подключение раковины к канализации. Начинают эту работу с установки сифона.

При этом учитывают, что наличие специального отверстия для переливной защиты, свидетельствует о необходимости наличия у сифона дополнительной трубы для перелива воды. По форме сифоны изготавливают, как S-образной, так и бутылочной формы.

Совет от профессионала:  Для кухонных моек рекомендуется использовать S-образный сифон, так как бутылочный подвержен быстрому засорению (такой сифон придется часто чистить).

Подключение мойки к канализации проводят таким образом:

  1. В мойку вставляют выпуск сифона и закрепляют его.
  2. К сифону прикручивают трубу (либо жесткую с углом, либо гофрированную).

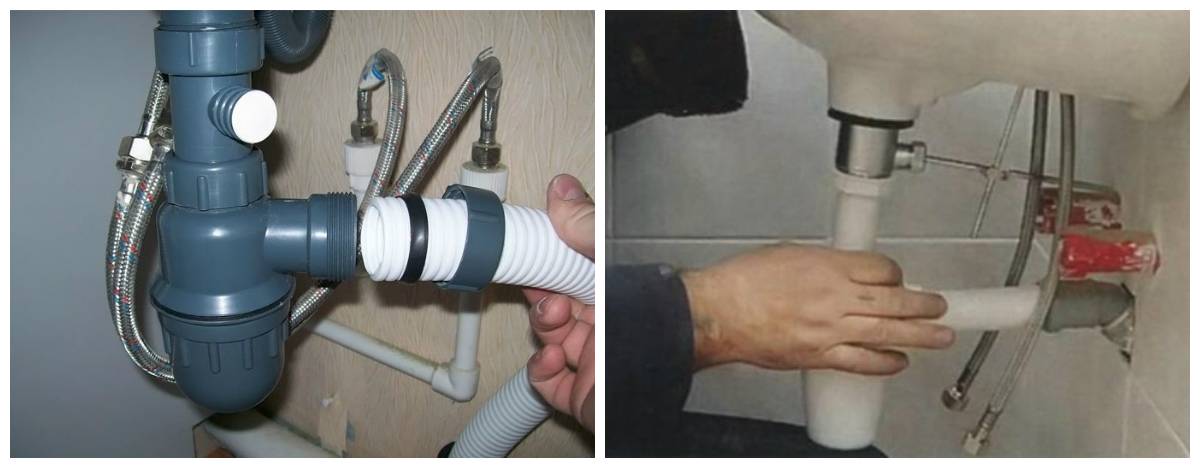

Подсоединение сифона к гофрированной трубе на кухне и к жесткой в ванной

  1. Прикрученную трубу вставляют в канализационный выпуск. В том случае, если диаметр выпуска значительно превышает диаметр трубы, идущей от сифона, то необходимо использовать специальный переходник, который называют уплотнительной манжетой (изготавливается из резины), и хорошо скрепить трубы.
  2. Далее необходимо провести проверку всех соединений на отсутствие протечек.

Этап #1: готовим крепления для раковины ↑

Если выбрана простая модель без дополнительных аксессуаров, а внизу не будет установлена стиральная машина или другое устройство, то оптимальная высота раковины – 850 мм. Сантехническим прибором будет удобно пользоваться, а установку сифона и подключение мойки к канализации можно выполнить своими руками, т.к. пространства будет достаточно, а доступ ко всем элементам системы останется свободным.

Для модели с опорой высота определяется в зависимости от высоты ножки или мебели, в которую она будет вмонтирована. Когда решено, где будет установлена раковина, на стене проводят ровную горизонтальную линию. Прибор прикладывают к линии, отмечают места крепления. В одиночку это сделать трудно, поэтому нужен помощник, чтобы придержать умывальник. Если сантехнику устанавливают на ножку или предмет меблировки, задача упрощается.

По готовой разметке делают отверстия в стенах, забивают дюбели и устанавливают шпильки для крепежа. Глубина вкручивания шпилек должна быть такой, чтобы прибор был надежно зафиксирован, но при этом свободно размещался на креплениях. Как правило, все необходимые детали входят в комплект раковины. При установке их нужно использовать все, чтобы не осталось лишних деталей.

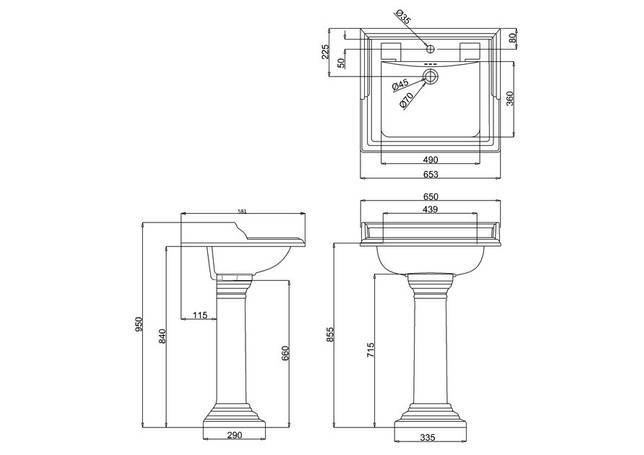

Схема: высота установки умывальника в ванной

Высота раковины над стиральной машинкой ↑

Если под раковиной планируется поставить стиральную машину, то лучше всего подойдет модель типа «кувшинка». Ее слив оборудован так, чтобы оставалось достаточно места под раковиной. Есть два вида слива: первый направлен назад, а второй – вниз.

Конструкции первого типа оставляют больше места для машинки, однако из-за изгибов возможны частые засоры. Слив, направленный вниз, разработан так, чтобы вода нормально проходила по трубам, однако раковину придется разместить выше над машинкой. Высоту размещения сантехприбора рассчитывают индивидуально.

Чтобы раковиной было удобнее пользоваться, ее можно выдвинуть немного вперед от стены. Тогда при умывании человек не будет упираться ногами в машинку. Такой нехитрый прием позволит максимально сэкономить полезную площадь без ущерба для комфорта эксплуатации.


Схема: установка умывальника над стиральной машиной

Работы по подготовке с раковиной

  1. Высота локации. Типовую мойку помещаю удаленно 85 см от пола. Эта высота отвечает в горизонтальном направлении линии, на которой находятся устройства сантехнического узла. Если у раковины есть ножка опоры или тумбочка, высоту закрепления можно не ставить, так как сама ножка будет той самой определяющей высотой.
  2. Разметка крепления на поверхности стен. Подсоединение раковины до канализации также просит исполнения маркировки крепежей перед их установкой. В размеченные места помещают крепления для чаши мойки. Для выполнения маркировки мойку прилаживают к поверхности и уровнем отмечают ее размещение. Чтобы облегчить работу стоит исполнять ее вместе. Подобным образом, ваш помощник станет держать мойку, а вы попробуете подчеркнуть места, где ее стоит крепить. Ножка опоры или шкаф существенно облегчает крепление, так как они выступает опорой при установке.

Монтаж креплений. Выполняется  в пару действий:

  • Сверление дырок в стене по разметке;
  • Забивание дюбелей;
  • Вкручивание шпилек крепления.

Как все знают, для установки мойки в кухонной комнате и ванной не обходятся без дюбелей и шпилек, вкладышей из пластика, которые актуальны в процессе установки,  потому и идут в комплектации.

Главное посмотреть на то, что во время вкручивания шпилек глубина вкручивания должна быть такой, чтобы было достаточно для закрутки крепежной гайки и подвешивания на них раковины. Так выступающая часть шпильки должна быть должна быть длиной на 1,5 см больше толщины раковины, чтобы дало возможность хорошо привинтить гайку.
