Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления

Какие показатели учитывать при выборе насоса

Правильный выбор насоса основан на показателе гидравлического сопротивления, преодолеваемого самим прибором, в процессе создания требуемого напора и силы водяного потока. Для оптимально подобранного насоса рекомендуемая мощность должна иметь уровень ниже, чем расчетная, на 10-15% от показателя расчетной мощности. В случае превышения уровня необходимой мощности прибор может иметь более короткий срок эксплуатации, что приведет к его скорой изнашиваемости. Возможно повышение уровня шумов в системе отопления. Если мощность агрегата будет меньше, то в данных условиях не будет обеспечено необходимое количество теплоносителя.

Схема устройства циркуляционного насоса.

Расчет показателя мощности насоса основан на диаметре и длине трубопровода, уровне температуры воды и напора теплоносителя. Десять метров системы отопления должны обеспечиваться с полуметра напора за счет насоса. Расход теплоносителя в ходе расчетов сравнивается с уровнем расхода воды, используемой в котле, мощность которого известна. Следует иметь данные для расчетов о том, какое количество воды необходимо для нормальной работы каждого из колец отопительной системы. Расчет тепловых потерь здания можно производить на основе таблиц теплопроводности материалов. Учитывается и протяженность теплопровода, число радиаторов отопления. Мощность батареи определяется необходимым количеством воды в минуту для обеспечения оптимального обогрева комнаты.

Циркуляционный насос может быть оснащен либо электронным, либо ручным регулятором скорости. Если скорость оборотов вала насоса установлена на наибольшей отметке, то должен получиться максимальный коэффициент работы прибора.

Сферы применения

Основной задачей насосного оборудования такого типа является улучшение циркуляции теплового носителя по магистральным трубам. Остывшая вода в батареях – это одна из распространенных проблем, встречающихся у жителей многоэтажек. Это обусловлено тем, что при движении жидкость остывает, и при достижении отдаленных участков системы не приносит эффективного обогрева.

Аналогичная проблема преследует жителей частных домов с естественной циркуляцией отопления. К таким показателям приводит недостаточное давление и движение жидкости по трубам. Установка циркуляционного оборудования позволяет устранить неэффективный обогрев помещений. Равномерное распределение нагревательной жидкости позволяет поддерживать комфортную атмосферу в помещении, вне зависимости от температуры за окном.

Типы насосов циркуляции

Промышленность выпускает очень много разновидностей насосов для системы топления. Все их не перечислить, да и не нужно этого делать. Остановимся на двух основных типах — насосах с мокрым ротором и сухим.

Параметры системы отопления

Но сначала нужно разобраться в некоторых характеристиках, которые определяют выбор того или иного насоса:

  1. Площадь помещений, которые необходимо отапливать.
  2. Уровень температуры в здании — он может отличаться в зависимости от его назначения. Например, в жилом доме, в учреждениях медицинского, школьного  и дошкольного профиля температура всегда должна быть выше, нежели  в производственных помещениях.
  3. Температура теплоносителя на входе и выходе отопительной системы.
  4. Тип отопительного котла, его оснащенность различными функциональными устройствами и автоматическими системами контроля и блокировки.
  5. Напор теплоносителя — его давление в трубах и радиаторах.
  6. Этажность здания.
  7. Тип теплоносителя.

Есть отопительные котлы старого образца, в которых нет насоса, и циркуляция теплоносителя происходит под действием силы тяжести. Она определяется небольшим уклоном труб и разностью в плотности холодной и горячей воды. Поскольку горячая вода легче холодной, она по законам физики поднимается вверх, переходя самотеком в трубы и радиаторы. Отдав тепло через поверхность данных приборов, остывшая вода возвращается в котел отопления для последующего нагрева. При этом на выходе котла температура жидкости всегда выше, чем на входе — разность температур также способствует движению воды.

При желании хозяина сделать систему отопления более эффективной, ему придется вваривать циркуляционный насос в трубопровод перед отопительным устройством. Это дорого, да и качество такого монтажа не дает 100% гарантии, что система будет работать успешно.

В современных устройствах отопления насосы уже входят в их состав, и в этом явное преимущество отопительных котлов с принудительной циркуляцией. Однако старых изделий эксплуатируется еще достаточное количество. Поэтому подбор циркуляционного насоса для системы отопления является насущной задачей многих владельцев частных домов.

Насос с мокрым ротором

Насос Grundfos

Название говорит само за себя — ротор двигателя с крыльчаткой расположены в воде или другом виде теплоносителя, который смазывает и охлаждает от перегрева конструкцию устройства. Ротор находится в отдельном корпусе, который изготовлен из металлов, не подверженных коррозии — нержавеющей стали, бронзы или латуни.

Преимущества данного изделия:

  • Небольшой шум при работе.
  • Не требуется частое обслуживание и ремонт.
  • Низкая цена.

Недостаток — низкий уровень КПД. Поэтому подобные устройства предназначены для систем отопления в домах с небольшой площадью. Здесь не требуется значительная мощность насоса, и применяется небольшой объем теплоносителя.

Сухой насос циркуляции

В этом изделии ротор отделен от жидкости небольшими уплотнительными частями, а крыльчатка участвует непосредственно в движении теплоносителя.

Достоинства:

  • возможность создания мощных насосов, способных продвигать большое количество воды
  • высокий коэффициент полезного действия

Недостатки:

  • частое обслуживание, так как быстро изнашиваются уплотнительные соединения, поэтому требуется их смазка
  • громкий шум в период эксплуатации требует отдельного помещения для такого насоса

Сухие насосы чаще всего применяют в многоэтажных зданиях с площадью более 300 квадратных метров.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

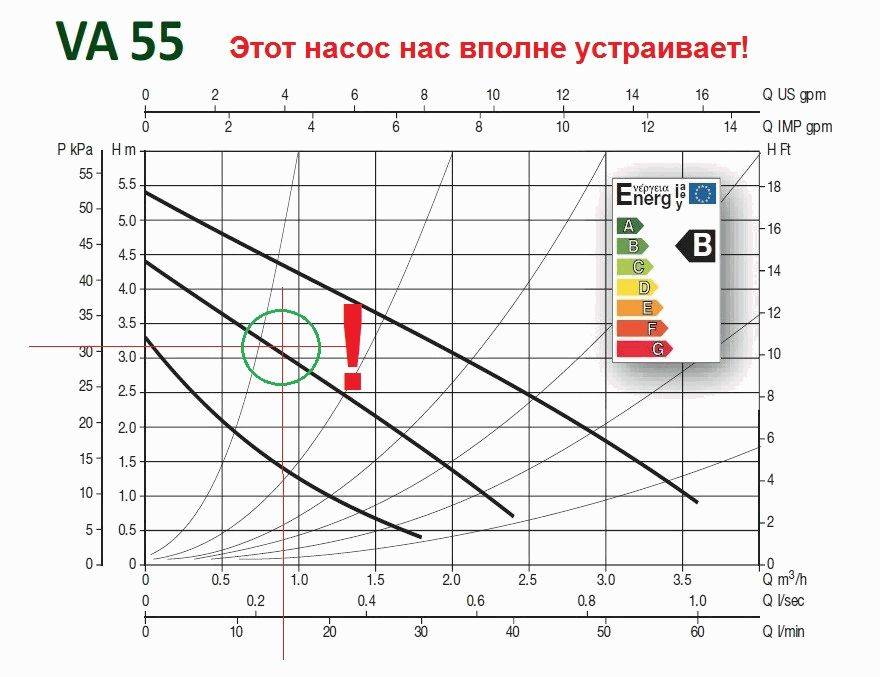

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как выбрать модель циркуляционного насоса

При выборе насосного оборудования обращают внимание на простоту и надежность его эксплуатации, а также на потребление электроэнергии. Помимо этих важных качеств имеет значение мощность насоса и напор. Эти характеристики определяются размерами отапливаемого помещения

Можно ориентироваться на следующие примеры:

Эти характеристики определяются размерами отапливаемого помещения. Можно ориентироваться на следующие примеры:

  • для домов, площадь которых составляет 250 кв. метров, приобретают насосы с напором 0,4 атмосферы и мощностью 3,5 куб. метра в час;
  • для домов, площадь которых находится в пределах 250-350 кв. метров, приобретают насосы с напором 0,6 атмосфер и мощностью 4,5 куб. м/ч;
  • для домов, площадь которых превышает 350 кв. метров, доходя до 800 кв. метров, приобретают насосы с напором 0,8 атм. И мощностью 11 куб. м/ч.

При более точном подборе циркуляционного насоса для конкретного объекта проводятся расчеты специалистами, учитывающими протяженность всей системы, количество установленных радиаторов и их вид, используемая запорная арматура, диаметр труб, а также материал их изготовления, вид топлива. Более подробно смотрите в статье »Подбор и нюансы установки циркуляционного насоса для отопления ».

Препятствовать нормальной циркуляции теплоносителя в системе отопления могут воздушные пробки, образующиеся в каждом радиаторе и в местах вертикального подъема трубопровода. Бороться со скоплениями воздуха можно с помощью установки кранов Маевского на каждый радиатор или специальных автоматических воздухоотводчиков. Монтаж данных устройств позволит не допускать «завоздушивания» отдельных участков системы и нарушений в работе отопления, сказывающихся на микроклимате в помещении.

Как работает агрегат

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

  • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
  • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
  • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.
  2. Шумоизоляции.
  3. Надежности.
  4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

  • Жидкость поступает в полость, выполненную в виде ракушки.
  • Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
  • Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
  • Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
  • По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Модели насосов Grundfos

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

  • теплые полы,
  • однотрубные системы,
  • тупиковые системы,
  • коллекторные системы,
  • двухтрубные системы,
  • радиаторные системы.

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

  • один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
  • использование фитингов увеличивает сопротивление сети на 30%;
  • при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

  • В основные конструкционные узлы входят:
  • корпус;
  • ротор, передающий вращение от вала двигателя блоку турбины;
  • крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
  • средства уплотнения, изоляции от воды или теплоносителя;
  • основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

  1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
  2. «сухого» типа (с сухим ротором);
  3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Выводы и полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения. Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.
