Почему светодиодные лампы горят при выключенном выключателе: причины и решения

Ошибки при подключении электропроводки к выключателю

Если светодиодная лампа продолжает работать даже тогда, когда выключена, и человек не пользуется выключателем с подсветкой, то причиной может служить неправильный монтаж проводки: к выключателю вместо фазы подсоединили ноль. В этом случае при размыкании цепи отключается ноль, а не фаза, вследствие чего проводка находится под напряжением. В результате лампа горит при выключенном выключателе. Такую ситуацию обязательно надо исправить, подсоединив провода правильно. В противном случае во время плановой замены осветительного прибора даже тогда, когда все отключено, появится опасность получить удар электрическим током, т. к. проводка будет находиться под напряжением.

Какой бы способ устранения мигания вы не выбрали, соблюдение правил техники безопасности является обязательным, а безошибочное подсоединение проводки к выключателю – залог нормальной работы устройства.

Почему светодиодная лампа светится при выключенном выключателе

Чудес не бывает и я, как электрик, ответственно заявляю — если светодиодная лампочка подсвечивается после выключения на это может быть всего 2 причины:

1. выключатель разрывает не фазу, а ноль и в проводке есть участок с некачественной изоляцией;
2. применен выключатель с с подсветкой.

Рассмотрим оба случая подробнее.

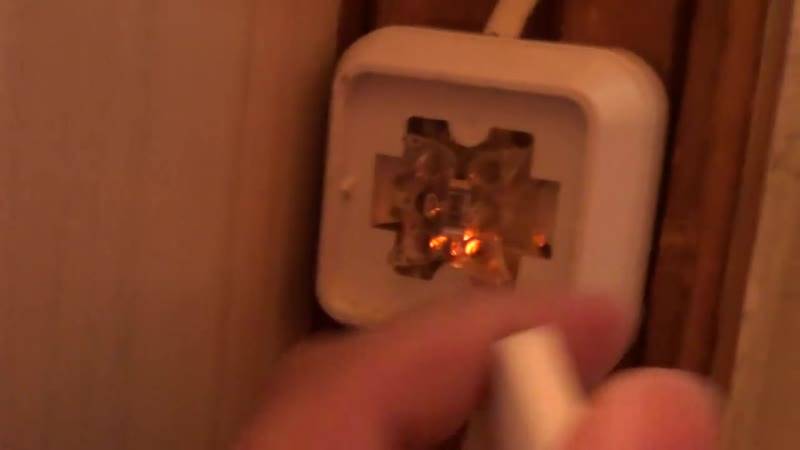

Выключатель с подсветкой

Наиболее частой причиной свечения светодиодной лампы после выключения является применение выключателя с подсветкой.

Внутри такого выключателя находится светодиод с токоограничивающим резистором. Светодиодная лампа тускло светится при выключении света, поскольку даже при выключении основного контакта через них продолжает проходить ток.

Почему светодиодная лампа горит в полнакала, а не на полную мощность? Благодаря ограничительному резистору сила тока, протекающая по электрической цепи, крайне незначительна и недостаточна для свечения электрической лампы накаливания либо розжига люминесцентных.

Как это выглядит? Вариантов свечения может быть два. Либо светодиодная лампа горит после выключения непрерывно, значит, через светодиодную подсветку выключателя протекает достаточный ток, либо свет периодически вспыхивает.

Так обычно происходит, если ток, протекающий по цепи, слишком незначительный для постоянного свечения, но он подзаряжает сглаживающий конденсатор в цепи схемы питания.

Как исправить? Наиболее простым является удаление из выключателя подсветки. Для этого разбираем корпус и откручиваем либо откусываем кусачками провод, идущий к резистору и светодиоду. Или сменить в доме выключатель на обычный, без подсветки.

Приобрести такой резистор можно в любом магазине радиотоваров. Установить резистор не представляет сложности. Достаточно снять плафон и зафиксировать ножки сопротивления в клеммнике подсоединения сетевых проводов.

Если вы не особо дружны с электрикой и опасаетесь самостоятельно «влазить» в проводку, еще одним способом «борьбы» с выключателями с подсветкой может быть установка в люстру обычной лампы накаливания. Ее спираль при выключении и будет выполнять роль шунтирующего резистора. Но этот способ возможен лишь, если у люстры несколько патронов.

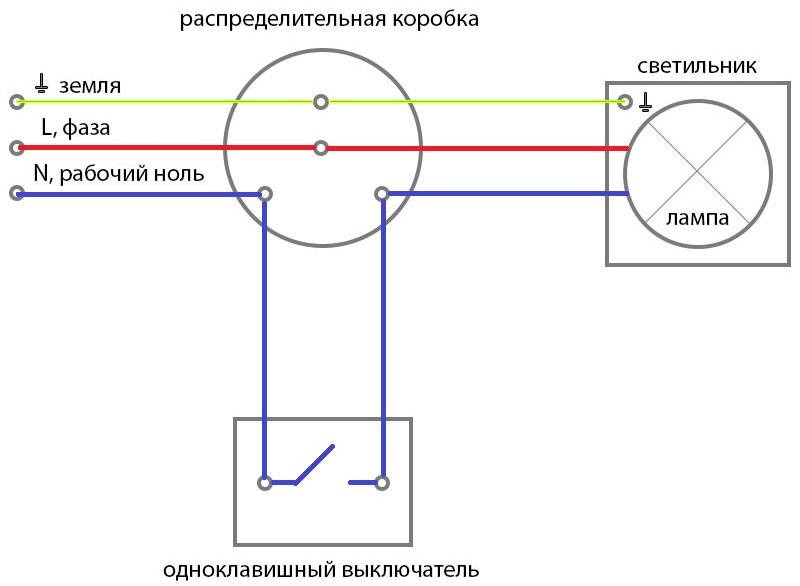

Неправильное подключение светильника

Причина непрекращающегося горения лампы может скрываться в ошибках подключения. Если при монтаже выключателя вместо фазы был подсоединен ноль, он будет отключаться при размыкании цепи. В то же время, из-за сохранившейся фазы, проводка (и соответственно лампочка) постоянно будет находиться под напряжением. Светодиодная лампочка при этом будет подсвечиваться при выключенном выключателе, благодаря току утечки через изношенную изоляцию или плохо изолированные соединения.

Нарушение полярности (фаза и ноль) при прокладке вызывает постоянную подачу тока, что приводит к свечению LED-приборов даже при выключенном выключателе. Подобная ситуация достаточно опасна для обитателей квартиры: поскольку устройство находится под напряжением, даже если оно выключено. И можно случайно получить удар электрическим током (например при замене лампочки).

Как исправить? Необходимо отключить подачу электроэнергии, отсоединить провода, после чего смонтировать их правильным образом (фазу на выключатель).

Причины мигания лампочек во включенном состоянии

Светодиодная лампа в разобранном виде

Если лампочка моргает при выключенном и выключенном свете в доме или квартире, понадобится заменить пусковое устройство. Когда проблема осталась, понадобится:

1. Проверить параметры напряжения. При наличии сбоев источник света будет пульсировать. Показатель ниже 5 % будет поводом для обращения в компанию энергосбыта.
2. Осмотреть пусковой механизм. Светодиоды в данном случае будут пульсировать при включении, что отразиться на длительности работы лампы.
3. Разобрать устройство и проверить качество матрицы диодов. При классическом подключении наблюдается пульсация выходного напряжения. Яркость потока снижается, но ее можно увеличить емким конденсатором. Для жилых помещений данный способ не подойдет.

Особенности тестирования мерцания включенной лампы

Проверка мерцания лампы с помощью карандашного теста

Установить наличие моргания сложно, поскольку глаз не воспринимает такие пульсации. Для предотвращения утомляемости, бессонниц и пагубного влияния на психику, нужно проверить лампу.

• При помощи карандаша. В темной комнате включить только светильник. Над устройством проводят простым карандашом. Прерывистый след говорит о пульсации, сплошной свидетельствует, что моргание отсутствует.
• С использованием камеры смартфона. На расстоянии 1 м на включенную лампочку наводится камера в режиме съемки видео. Темные полосы на дисплее подтвердят факт пульсации.

Поломка чаще всего наблюдается у бюджетных моделей. Но к основным причинам мигания в режиме включения относятся недостаточная емкость конденсатора или несовместимость с диммером (нагрузка регулятора превышает нагрузку светодиода).

Мигание светодиодных источников света наблюдается из-за некачественного подключения, превышения напряжения и наличия тока утечки. Эти проблемы можно устранить самостоятельно. Если после ремонта пульсации не прекратились, есть вероятность неисправности выключателя, несовместимости патрона со светильником, поломки драйвера, окончания периода эксплуатации или порчи лампы под воздействием высоких температур и вибраций.

Особенности светодиодной лампы

Конструкция лампы данного вида сложнее, чем аналога с нитью накаливания. Принцип действия основан на рекомбинации электронов и дырок с переводом на другой энергетический уровень, в результате чего возникает свечение, которое является следствием выделения фотонов.

Этим процессам способствует применение определенных полупроводниковых материалов светодиода.

Чтобы разобраться, почему при выключенном свете горят светодиодные лампы, нужно заглянуть в ее структуру. В магазинах представлены осветители разного размера и формы. Отличается и внутреннее строение.

Наверное, каждый замечал большие различия ценовой категории этого товара, от 100 рублей до тысячи. Именно особенностями устройства обусловлен такой широкий диапазон.

Для обеспечения приемлемых условий работы лампы используется токоограничивающий элемент. В более простых схемах для этой цели задействуют резистор.

Источники света более высокого качества функционируют по иному принципу: в основе схемы лежит диодный мост, который выпрямляет сетевое напряжение и подает его на светодиоды, соединенные последовательно.

Одно из главных отличий современного освещения от обычного накаливающего, это постоянная подача тока, такие схемы называют выпрямленными.

• Светодиодная лампа имеет следующие составляющие:
• стеклянный рассеиватель;
• плата, с прикрепленными к ней диодами;
• радиатор;
• балласт с конденсатором;
• цоколь.

Конденсатор, преобразовывающий и накапливающий энергию, расположен на драйвере. Затем ток подается по цепи в плату, от нее в чипы и диоды. Светодиодная лампа высокого качества имеет несколько иной принцип работы.

Основой является диодный мост, он подает энергию на светодиоды последовательного соединения. Такие источники не будут беспокоить тусклым свечением после выключения выключателя.

Не путайте светодиодную лампу и люминесцентную. Именно люминесцентные светоизлучатели называют энергосберегающими. Чаще всего отличить их можно по спиралевидным колбам. Они постепенно набирают свет при включении, и проблем со свечением при выключенном выключателе не возникает.

Влияние горящей лампочки после выключения

Для тех, у кого легкое ночное свечение не вызывает дискомфорта встает другой вопрос, а безопасно ли это? И как это влияет на расход электроэнергии? Опасности в тлеющем свете нет. Лампа не лопнет посреди ночи, не треснет. Перегорание возможно, но это крайне редкий случай.

Главный недостаток того, что светодиодные лампочки светятся при выключенном выключателе, это быстрая истощаемость осветителя. Дело в том, что схема рассчитана на определенное число запуска и времени горения. Поэтому после двух месяцев почти непрерывного свечения лампочка приходит в негодность.

Чтобы впредь проблема тления света не беспокоила, нужно правильно выбирать осветительные приборы и выключатели. Прежде всего, следует ориентироваться на известных и проверенных производителей.

Обращайте внимание на соразмерность мощности и радиатора светоизлучателя. Если радиатор небольшой, а выработка света довольно мощная, то брать такую не стоит. Предпочтение стоит отдать алюминиевым радиаторам

Если вопрос не принципиальный, то брать выключатель лучше без подсветки

Предпочтение стоит отдать алюминиевым радиаторам. Если вопрос не принципиальный, то брать выключатель лучше без подсветки.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы – демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

Повышение емкости конденсатора

Отключение светодиода или неоновой лампочки в выключателе

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

В качестве приемника импульса можно установить в соседнее гнездо лампу накаливания малой мощности

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Недостаток технологии – наличие одного гнезда в люстре. Если поставить лампу накаливания с большой мощностью, электричество экономиться не будет. Ситуацию легко исправить, установив в один рожок LED-источник, а во второй – маломощный на 25-40 Вт.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

• изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
• аналогичные работы в распредкоробе помещения.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии – повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Удаление диода

Строение выключателя с подсветкой

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

1. Обесточить линию через автомат питания.
2. Проверить наличие напряжения на контактах.
3. Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
4. Удалить шурупы-фиксаторы с усиков переключателя.
5. Произвести отключение диода, разорвав кусачками провод.

Замена коммутатора

Перед проведением любых работ, связанных с электричеством, необходимо выключить питание в электрощитке

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

1. Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
2. Снятие декоративной накладки, извлечение переключатели из ниши в стене.
3. Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
4. Укладка жил.
5. Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
6. Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Из-за выключателя при выключенном свете светится светодиодная лампочка

В настоящее время, огромное количество электрических устройств, которые давно всем известны и знакомы, оснащаются для удобства использования или управления, дополнительными элементами, которые не могут корректно работать вместе в одной электрической цепи.

К данным устройствам относится выключатель, в который для удобства установлен светодиод. В данном случае, нормальная работа такого выключателя и светодиодов невозможна. Поэтому требуется проведение некоторых работ.

Работы по устранению неисправности:

• Переделка выключателя;
• Замена выключателя.

Как говорилось ранее, установленный в выключателе светодиод, для оптимальной работы, подключен к сети через резистор. В свою очередь резистор, постоянно отдавая накопленный заряд светодиодам, заставляет их светиться.

Поэтому, в данной ситуации лучшим решением будет убрать светодиод из схемы выключателя. Делается это достаточно просто. Выключатель разбирается и при помощи кусачек, светодиод с резистором откусываются.

Лучшим решением избавиться от данной проблемы будет убрать светодиод из схемы выключателя

Стоит отметить, что если у вас имеется в наличии обычный выключатель, то можно воспользоваться вторым способом. Просто заменить его.

Для этого, необходимо выключить автоматический выключатель в распределительном щитке. После этого, используя набор отверток, разобрать выключатель, и отсоединить его от токоведущих проводников и установить новый.

Устраняем проблему №1

После того, как вы поняли, почему почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

• Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
• Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
• Завернуть токи в цепь с меньшим сопротивлением.

• Заменить выключатель на модель без подсветки или поставить другие лампы.

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков поставить лампу накаливания. Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее , на обратной стороне обнаруживаем плату.

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

• не менее 220 кОм, если подсветка с неоновой лампой;
• не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того в цепь за сопротивлением встраивается диод IN4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на фото.

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой, можно — термоусадочной трубкой.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить это резистор: в распределительной коробке или непосредственно на светильнике

Важно только чтобы он подключался параллельно лампе

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть

На те же места подключаете подготовленный ранее заизолированный резистор. Это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны. И еще раз напоминаем, все эти работы надо проводить с отключенным на щитке питанием.

Принцип работы оборудования

Конкретные схемы LED-приборов, выпускаемых различными производителями, могут значительно отличаться друг от друга. Однако все они основаны на общем принципе работы, который схематично можно отобразить следующим образом.

Схема работы светодиодной лампы. Для создания большего эффекта p-n-перехода в конструкциях применяется полупроводники, поверхность, которых легируется различными материалами

При включении светодиодной лампы, подсоединенной к электросети, внутри баллона начинается хаотичное движение электронов.

Сталкиваясь между собой и дырами в области p-n-перехода, — контакта двух полупроводников с разными типами проводимости — частицы преобразуются в фотоны, благодаря которым и происходит световое излучение.

Для оптимизации процесса могут также применяться дополнительные устройства, например, разные типы резисторов или токоограничивающие элементы.

Это интересно: Подсветка потолка линейными светильниками: изучаем во всех подробностях

Выключатель с подсветкой

В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.

Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.

Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).

Как устранить

Справиться с проблемой можно 4 различными методами:

1. Использовать светодиодную лампу с защитой от мерцания;
2. Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
3. Удалить (отключить) светодиодный индикатор выключателя;
4. Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).

Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

Удаление светодиодного (неонового) индикатора

В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:

1. Отключить автоматический выключатель, который питает цепи освещения;
2. Проверить отсутствие напряжения;
3. Достать механизм выключателя;
4. Удалить индикатор путем отключения его кончиков от цепей освещения;
5. Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.

Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

Установка дополнительного сопротивления (шунтирующего резистора)

Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.

Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.

В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.

Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.

Применение лампы накаливания в качестве шунта

Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.

В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.

Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.
