Устройство и назначение водостока
Предназначение водосточной системы — не давать дождю и талым снегам подтоплять строение и близлежащую территорию. Ливневку монтируют под крышей так, чтобы дождь и талая вода полностью стекала в желоба. Далее, через вертикально устроенные трубы, организованным потоком, влага уходит в канализацию, уличные открытые ливневки или в накопители, в которых аккумулируют воду для дальнейшего использования.
Обратите внимание! Основное назначение водостока – защитное. Забирая воду непосредственно с крыши, система водоотвода не позволяет ей промачивать стены, фундамент здания, придомовой участок
Намокание стен и фундамента приводит к разрушению кладки или бетонного монолита фундамента. В деревянных строениях подтопление грозит грибковыми поражениями и гниением бревен. От влаги портятся отделочные материалы. Сухие же стены продлевают срок службы дома, делают проживание в нем более комфортным.
Устройство водостока схематично можно описать так:
- Под край кровли монтируют широкие горизонтальные желоба. Навешивают их с небольшим уклоном для направленного стока воды.
- В месте, где желоб имеет низшую точку, устраивают вертикальную трубу-приемник. В нее вода стекает через специальную воронку.
- Низ горизонтальной трубы отходит от здания, уводя от него воду.
- Выход устраивают в нескольких вариантах. Самый простой – на землю, в открытую канаву или в бочку для воды. Более сложный – врезка в центральную канализацию или автономный септик.
Водосточные желоба и трубы состоят из отдельных сегментов и представляют собой своеобразный конструктор, в который входят соединительные элементы, заглушки, фильтры, крепежи, герметизирующие прокладки.
Желоба могут быть круглыми или квадратными, независимо от того, пластиковые это изделия или металлические.
Металлические системы
Сегодня на рынке большой выбор металлических водосточных систем. Металл выдерживает повышение давления, жару, перепады температур и нагрузку.
Однако далеко не весь металл применяется для производства таких систем. Для того чтобы сделать правильный выбор, рассмотрим их основные свойства.
Стальная
Сталь используется на всех этапах строительства. Отличительная особенность – доступная цена и длительный срок службы. Для защиты металла от коррозии их покрывают:
Цинком
При толщине слоя 140-200 г цинка на кв. м, водосток из оцинкованной стали прослужит 10-20 лет, а при покрытии 18-20 мкр с каждой стороны долговечность увеличится до 50 лет.
Главный плюс — это соотношение цены и долговечности. К минусам можно отнести внешний вид, возможно потемнение со временем, решается чисткой и покраской.
Aluzinс
Покрытие, состоящее на 55% из алюминия, на 43,4% из цинка и на 1,6% из кремния. При толщине алю-цинкового покрытия 20 мкм (150г/м2), срок службы свыше 30 лет. В отличие от оцинкованной стали не выцветает и не царапается.
ПОЛИУРЕТАН (PU)
Плюсы. Стойкость к ультрафиолету, высокая коррозионная стойкость.
При номинальной толщине полиуретана, модифицированного полиамидом и акрилом 50 мкм срок службы составит 30-50 лет.
Подходят для установки в условиях морского климата.
ПЛАСТИЗОЛ (PVC)
Это покрытие стойкое к механическим повреждениям однако оно обладает сравнительно низкой температурной стойкостью и быстро выцветает на солнце, поэтому желательно использовать светлые тона, они меньше выгорают. Покрытие имеет рельефную поверхность, что не дает солнечных бликов. При
PVDF
Покрытие состоящее из поливинилфторида (80%) и акрила (20%). Самое стойкое полимерное покрытие к немеханическим воздействиям окружающей среды.
Не выцветает со временем и обеспечивает повышенную стойкость к коррозионному воздействию воды, снега, кислот и щелочей.
Максимальная температура эксплуатации +120 градусов, минимальная -500 С. Выпускается как стандартных цветов, по каталогу RAL так и цветов, имитирующих натуральные металлы — алюминий, медь, золото.
МАТОВЫЙ ПОЛИЭСТЕР
Покрытие матовое. За счет нанесения более толстого слоя (35 мкм) чем у покрытия «полиэстер», срок службы составляет 40 лет.
Точно имитирует натуральные материалы. Повышенная стойкость к механическим повреждениям.
Полиэстер (PE)
К главным преимуществам можно отнести широкую цветовую гамму и хорошие показатели цветостойкости, а также приемлемую цену. Покрытие на основе полиэфира может исправно прослужить 20-30 лет.
Единственный весомый минус – водосток из стали будет стоить дороже пластикового. Однако сталь сегодня занимает первое место в списке лучших материалов для водосточных и сантехнических систем.
Медная
Престижный вариант для элитных построек. Медь используют наравне со сталью. Стоит сделать акцент на основных преимуществах системы водостока из меди:
- Внешний вид – медь блестит и при правильной полировке отражает предметы. При тематическом фасаде медный водосток будет считаться частью архитектурного замысла.
- Длительный срок службы.
Часто медь покрывают напылением из патины, это позволяет повысить срок эксплуатации. Как и в вопросе со стальной водосточной системой – достаточно высокая цена.
Водосток из титан-цинка
Для того чтобы придать системе богатый вид, можно покрыть уже готовую систему полимерным раствором. Водосток блестит, радует глаз владельца, а также создает иллюзию дорогого материала.
Минус довольно весомый – материал сильно деформируется под высокой температурой или нагрузкой. Его использование уместно на северных территориях, где температура летом не превышает +25 градусов.
Алюминиевая
Одно из самых неудачных решений, все реже используется застройщиком. Однако это самый дешевый материал, который можно найти на рынке.
Несмотря на то, что система из алюминия способна исполнять свои обязанности на протяжении 5 лет, существует довольно весомый минус – материал легко деформируется.
Монтаж водостока. Что необходимо знать, чтобы избежать ошибок?
Правильный монтаж водоотводящей конструкции гарантирует её нормальную работу. К наиболее распространенным ошибкам, которые допускают при установке водостока, можно отнести неверный подбор размера труб, количества воронок, неправильный вывод слива.
В процессе монтажа необходимо:
- соблюдать температурный режим;
- желоб крепить к крыше с уклоном в сторону ливнеприемника;
- крепить держатели желоба на одинаковом расстоянии (вначале крайние, а потом остальные);
- соблюдать рекомендации производителя, правила монтажа.
Использование меньшего количества кронштейнов приводит к деформации желоба, его растрескиванию. Неправильный вывод слива станет причиной разрушения фасада, попадания воды на стены строения. Ошибка при сборе труб приведет к их протеканию.
Имейте в виду, что при установке меньшего количества держателей, давление не будет распределяться на метр длины, а концентрироваться в одной точке. В результате этого, желоб может сломаться. Чтобы сократить затраты, необходимо грамотно рассчитать систему на этапе проектирования.
Чтобы проверить, правильно ли работает система отведения влаги, следует измерить уклон желоба. Как правило, для пластикового водостока он составляет 3-5 миллиметров на один метр, металлического – 2-5 миллиметров на один метр желоба.
Убедиться в герметичности всех соединений довольно просто. Для этого, необходимо перекрыть сливные отверстия, налить воду в желоб и убедиться в отсутствии протечек. Открыв сток, вы увидите, как быстро стекает вода.
Правила монтажа
Монтаж водостока проводится строго в определённой последовательности.
В первую очередь устанавливаются и крепятся к стропильной системе кровли кронштейны под желоба. Монтаж проводится с учётом угла наклона.В зависимости от типа водосточной системы кронштейны под желоба могут устанавливаться на обрешётку или на лобовую карнизную планку
На кронштейны укладываются сами желоба. Установку начинают с места расположения воронки, чтобы обеспечить правильный нахлёст с учётом уклона трассы: расположенный выше жёлоб должен быть сверху
Соединение проводится с использованием герметика.При установке желобов важно соблюсти наклон в сторону водосборной воронки и правильный нахлёст между элементами
Крепление желобов к кронштейнам производится разными способами: защёлками, стяжками и прочими крепёжными конструкциями.Крепление пластикового жёлоба обычно производится при помощи защёлкивания в пазах кронштейна
Проводится монтаж водосточных труб с установкой воронок и сливов.
Что такое водосточная система
Водосточные системы
Это, трубы, которые собирают сточную воду с крыш и спускают ее вниз, не повреждая отмостку и наружные стены дома. Отсутствие водостоков влечет к повреждениям стен и цоколя дома. Для водостоков лучше всего использовать материал из ПВХ. Он не ржавеет и лучше переносит температурные перепады. Но чаще всего используются для водосточных систем трубы из металла, покрытые пластиком. Они не боятся перепадов температуры и очень прочные.
Конструкции водосточных систем
В состав кровли входит не только лишь кровельное покрытие и стропила, но и водосток. Ни одно строение не может без него эксплуатироваться. Давайте подробно рассмотрим два вида водостока: пластиковый и металлический водосток.
В основном они состоят из труб, желобов и фитингов, скрепленных между собой муфтами и переходниками. Вода с крыши попадает в желоба, а потом в водоприемник. Для того, чтобы вода не выходила за пределы системы, в начале желоба ставится заглушка. Желоба подвешиваются к крыше с специальными крючками, а трубы крепятся к стенам хомутами. Крепежи для таких конструкций постоянно улучшаются и совершенствуются производителями. И появляется все большее разнообразие крепежей в зависимости от типа здания.
Что представляет собой металлический водосток
Металлический водосток применяется уже давно. Вначале в ливневой канализации применялась медь, так как этот металл, легко обрабатывается и служит долго.
Спустя некоторое время на смену меди пришла оцинкованная сталь, которую со временем начали покрывать защитным покрытием. В последнее время металлическую систему делают с применением высоких технологий. Каждую часть металлической водосточной системы выпускают на современном автоматическом оборудовании. В результате качество этой водосточной системы зависит не от опыта жестянщика, а от качества оборудования и сырья. На выходе получается рулонная сталь с особой защитой от коррозии. Выбирать стоит только металлическую водосточную систему известной фирмы, так как неизвестная фирма не может себе позволить использовать в производстве этой системы высококачественное оборудование
Стоит уделить внимание толщине стали и типу защитного покрытия при выборе этой системы. Металлическая водосточная система, выпускаемая на простых станках, всегда будет стоить недорого, но ее качество будет на низком уровне. При выборе этой системы можно прислушаться к рекомендациям застройщика, но такие рекомендации будут актуальны только два года
На рынке строительных материалов можно найти фирмы, которые долго работают над производством данной системы, но они бывают не везде и цены на продукцию у них очень высокие
При выборе этой системы можно прислушаться к рекомендациям застройщика, но такие рекомендации будут актуальны только два года. На рынке строительных материалов можно найти фирмы, которые долго работают над производством данной системы, но они бывают не везде и цены на продукцию у них очень высокие.
Что представляет собой пластиковая водосточная система
Пластиковая водосточная система изготавливается из ПВХ. У этого материала очень высокие требования к производству. Для производства этого материала применяется технология формовки и экструзии, из-за этого возникает большой риск, что этот материал не будет обладать нужными свойствами. Все части водосточной системы такие же по формам, что и части металлической водосточной системы. У них имеются разные типовые размеры. Установка водосточной системы у обоих материалов одинаковая. Пластиковая водосточная система не уступает по надежности, долговечности и качеству водосточной системе из металла
В отличие от металлической водосточной системы пластиковая водосточная система должна собираться с особой осторожностью. В отличие от металла, который может долгое время оставаться невредимым за счет защитного покрытия, наносимого на него, пластик плохо выдерживает перепады температур и солнечный лучи. Несмотря на то, что пластик может прослужить меньше времени, чем железо, он выигрывает в плане цены
Элементы пластикового водостока не могут в отличие от элементов металлического выдерживать большой вес. При покупке водосточной системы из пластика стоит покупать у известных фирм, так как у них качество всегда остается на высоко уровне
Несмотря на то, что пластик может прослужить меньше времени, чем железо, он выигрывает в плане цены. Элементы пластикового водостока не могут в отличие от элементов металлического выдерживать большой вес. При покупке водосточной системы из пластика стоит покупать у известных фирм, так как у них качество всегда остается на высоко уровне.

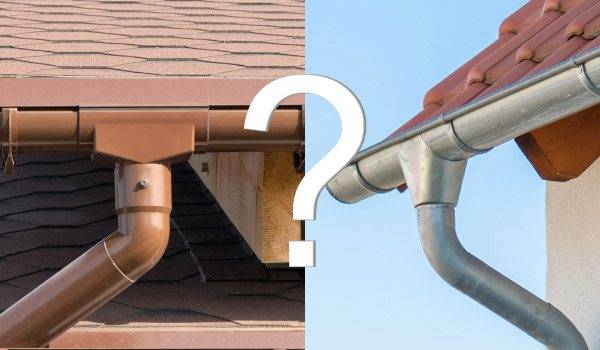

Что лучше: пластик vs металл?
От дождевых и талых вод избавиться невозможно по определению. Жилые и нежилые строения необходимо как-то защищать от их воздействия, иначе стены, кровля и фундамент долго не прослужат.
Если на крыше нет водосточной системы, то не только экстерьерная отделка, но и его несущие конструкции быстро начнут разрушаться. Лучше потратиться и сделать эффективный водосток, нежели потом капитально ремонтировать всю постройку.
Если водосточная система спроектирована непрофессионально, то от стекающей с крыши воды пострадают фасад, стены, отмостки и фундамент
Все элементы водостока по материалу изготовления можно разделить на две группы:
- металлические;
- пластиковые.
В первую группу входят изделия из стали, меди, цинка и алюминия, а во вторую – из ПВХ, полипропилена и полиэтилена. И каждый из этих материалов имеет свои достоинства.
Если кратко, то оцинкованная или покрытая полимерами сталь, в отличие от пластика, не меняет своей геометрии на солнце и не лопается от замерзающего внутри льда. Медные и цинковые элементы водостока прослужат дольше всего, но они и самые дорогостоящие. Пластиковые водостоки отличаются многообразием цветовых решений и дешевизной.
Однако выбор материала изготовления системы кровельного водослива сильно зависит от конфигурации крыши, объемов осадков и среднегодовой температуры в регионе, где построено здание.
Прежде чем идти в магазин приобретать водосток, необходимо изучить все нюансы предлагаемых вариантов. В одних случаях можно обойтись недорогим пластиком, а в других лучше брать что-нибудь из металла.
Пластик или металл, что лучше: сравнительные характеристики ↑
Металлические детали и крепежные элементы прочнее пластиковых. Хомуты некоторых выдерживают нагрузку порядка 180 кг, то есть вполне могут выдержать вес двух работников.
В металлических системах выполняется жесткое крепление труб и желобов – в хомутах и кронштейнах, соответственно. Зажатые, они просто не могут двигаться. Что же касается пластиковых, то в этом случае плотное зажатие желоба или трубы запрещается инструкцией. Связано это с наличием у них высокого теплового расширения.
Коэффициент теплого расширения пластика превышает значение этого показателя у стали в 6 раз, то есть элементы из этого материала во столько же раз больше удлиняются и укорачиваются. Такой изменчивый желоб категорически нельзя плотно фиксировать, в противном случае уже где-то через год можно ожидать деформации водосточной системы.
Пластик вообще не ржавеет, изделия из него устойчивы к коррозии. Их можно устанавливать и на морском побережье, где окружающая среда очень агрессивная – насыщенный солью морской воздух.
Очередность действий при монтаже водоотвода, независимо от материала, примерно схожа. Отличается только метод крепления элементов.
- Пластиковые детали – соединители, заглушки, воронки – крепят при помощи клея, создавая неразрывное соединение.
- Металлические же части фиксируют или при помощи гибких лепестков, или на замках.
Металлический монтировать, пожалуй, проще. Ответить однозначно, какой водосток лучше, пластиковый или металлический, сложно – оба хороши по-своему. Все зависит от домовладельца, его предпочтений и бюджета.
Чтобы определиться, какой водосток выбрать, металлический или пластиковый, нужно провести сравнительный анализ, учитывая следующие критерии:
- Водосток должен справляться с расчетной ливневой и снеговой нагрузкой для данного климатического пояса.
- По эстетическим параметрам система подбирается под общий экстерьер здания, учитывая цвет кровли и стен.
- Чтобы оценить собственные возможности, перед закупкой материалов следует рассчитать необходимое количество элементов водоотвода и крепежа. Исходя из полученного объема и максимально допустимого бюджета, отведенного на водосток, хозяин определит, какая именно система вписывается в заданные параметры.
- Для домов, расположенных в прибрежных районах с насыщенными солевыми испарениями в воздухе, лучше всего выбирать пластиковые водостоки. Пластик, в отличие от стальных изделий, не подвержен коррозии.
- В северных районах с резкими перепадами температуры и высокими снеговыми нагрузками, предпочтительней использовать металлические системы в комплекте со снегозадержателями.
- Материал кровли также влияет на выбор водоотвода. Для металлочерепицы или профнастила лучше выбирать металлические водостоки, а для кровель из мягких материалов – ПВХ.
- Дорогие медные или алюминиевые системы не следует устанавливать на бюджетной кровле. И наоборот, оцинкованные трубы и желоба будут странно смотреться на дорогой крыше.
ЧИТАТЬ ДАЛЕЕ: Выбор Металлосайдинга под дерево: монтаж и характеристики Видео- Обзор домов
В целом, владельцу коттеджа или дачи, нужно ориентироваться на свои финансовые возможности, предложения местных поставщиков, вкус и климатические условия в районе установки дома.
Срок службы водосточной системы в частном доме зависит от материала из которого она сделана и правильно выполненного монтажа.
Чтобы понять какой водосток лучше, пластиковый или металлический, надо сравнить характеристики продукции известных торговых марок. Каждый тип водостоков имеет свои достоинства и недостатки, а также приверженцев среди строителей.
depositphotos
Комплектующие для системы водоотведения
Какие бы желоба и трубы ни выбрал хозяин для своего дома, их необходимо чем-то крепить к стенам и кровле. Лучше сразу приобретать весь крепеж и переходные элементы, вместе с основной конструкцией водостоков. Поэтому для начала, необходимо разработать проект, рассчитать необходимое количество деталей, их размер и форму.
Любой водосток состоит из нескольких обязательных элементов:
- желоба — направляющие круглого, трапециевидного или прямоугольного сечения. Желоб крепится под крышу и предназначен для сбора стекающей с нее воды.
- Водоприемник — воронка, в которой собирается вода из подсоединенных желобов.
- Труба может иметь различную конфигурацию, состоять из нескольких деталей. Она предназначена для отвода воды сверху вниз, к земле, дренажному колодцу или канализации.
- Слив — нижняя часть трубы, не должен находиться ниже 300 мм от земли.
- Фитинги: муфты, тройники, колена, заглушки, углы, переходники — необходимы для сборки водостока нужной формы.
- Аксессуары, такие как, ливнеприемники, капельники, сетки, призваны направлять поток и очищать его от мусора.
- Кронштейны — крепеж, которым желоб крепится к свесу, хомут удерживает желоба на фасадах. Эти детали универсальны, подходят к водостокам любого производителя.
Любая конструкция для отвода воды с крыши должна собираться после тщательных расчетов.
Как выбрать водостоки и их фрагменты
Определяющими значениями для выбора водостока являются:
- Материал, из которого он изготовлен (о плюсах и минусах каждого водостока было сказано выше).
- Площадь скатов — зависит от конфигурации кровли, рассчитывается по фронтальной проекции каждого отдельного ската.
- Площадь водоотвода воронки — параметр, задаваемый производителем, показывает, с какой площади кровли сможет отвести воду одна труба с воронкой.
После выбора материала, приступают к эскизу будущей системы водостоков. Рассчитывают площадь каждого ската по отдельности. Разделив это значение на пропускную способность воронки, указанную производителем, получают необходимое количество стояков. Указывают на чертеже водостока все желоба, воронки, трубы, крепеж.
Совет! Не стоит пренебрегать мелкими деталями и аксессуарами, делая расчет системы. Как показывает практика, на фитинги и крепеж уходит до 60% суммы, отведенной под покупку водостоков.
Плюсы и минусы металлических водостоков
Металлические водосточные системы это классический вариант. Их строят несколько столетий, причем первые водостоки имели собственное решение в виде скульптурных композиций. До середины прошлого столетия металлические желоба делали в двух вариантах: стальные и медные. Сегодня рынок предлагает более широкий выбор.
Современные водосточные желоба из металла предлагаются из следующих материалов:
- оцинкованная сталь;
- оцинкованная сталь с полимерным покрытием;
- алюминий;
- титан-цинковые;
- медные.
Желоба из оцинкованной стали самый простой и доступный вариант устроить водосток, например, для дачного домика своими руками.
Оцинкованные желоба, подвешенные на проволоке – популярное и дешевое решение проблемы водоотведения на хозяйственных постройках. При строительстве новых зданий оцинкованные водоотводы являются бюджетным, но не слишком популярным решением. Срок службы таких желобов — 15-25 лет.
Оцинкованная сталь с полимерным покрытием – более дорогой и цивилизованный водосток. Слой полимера продлевает жизнь металлу до 50 лет и позволяет получить широкую гамму цветовых решений по шкале RAL. Преимущество металлопластиковых желобов и в том, что их можно подобрать в тон кровельному покрытию. Если при этом у водостока и кровли одинаков состав полимера, то выгорать они будут также одновременно.
Титан-цинковый сплав состоит на 99,9% из чистого цинка, в который в микродозах добавляют титан, медь и алюминий для придания металлу пластичности. Материал долговечный, поскольку цинк на воздухе окисляется, покрываясь защитной оксидной пленкой подобно меди.
Титан-цинковые и медные желоба по своим техническим характеристикам очень близки. Они практически не подвержены коррозии, не нуждаются в дополнительном уходе (кроме прочистки, но это не зависит от материала). Оба металла пластичны, что позволяет создать герметичную систему водоотведения любой конфигурации. Разница между ними в цвете. Титан-цинковые желоба серые, со временем приобретают матовый асфальтовый цвет. Медные желоба – рыжие, со временем окисляются и становятся зеленоватыми.
Каждый металл имеет свои плюсы и минусы, но есть общие для них характеристики.
Рекомендуем ознакомиться: Самостоятельная установка теплообменника самоварного типа на трубу дымохода
Достоинства металлических водостоков:
- Механическая прочность. Водосточная система из металла устойчива к весовым нагрузкам, когда потоки воды интенсивные и желоба переполняются. Металл не деформируется под ударными нагрузками, например, при сходе с крыши снега и льда.
- Температурная устойчивость. Диапазон температуры эксплуатации металлических водостоков от -70 до +120 градусов. Это расширяет зону из использования до максимальной. При этом металл не изменяет своей конфигурации, имеет настолько небольшой коэффициент расширения, что в случае с водосточным желобом им можно пренебречь.
- Длительный срок службы. Самые «недолговечные» желоба — стальные с оцинкованным покрытием. Они простоят до 25 лет, но после 10-15 лет эксплуатации значительно ухудшается их внешний вид. Долгожителями являются медные и титан-цинковые водостоки. Они служат более 120 лет.
- Простота монтажа. Все элементы готового металлического водостока соединяются посредством защелкивания. Здесь не требуется устанавливать компенсаторы, резиновые уплотнители.
Минусы водостоков из металла:
- Вес. Металл, даже самый легкий, тяжелее пластика. Если для нового дома вес водосточной системы не имеет большого значения, то на старой кровле вес может стать критерием отбора.
- Цена. Металлический водосток дороже пластикового. В случае с медью разница оценивается в разы.
- Шум. Этот недостаток можно назвать относительным. Современные дома на этапе строительства защищают от внешнего шума. В старых домах шум доставляет серьезные неудобства.
Металлические желоба подходят для любого вида кровли. Они естественно выглядят на строении любого типа. Водостоки из металла – это проверенное временем решение проблемы отвода атмосферной влаги.
