Пластиковые колодцы для дренажа: устройство, виды, классификация, инструкция по монтажу

Очистка дренажного колодца от ила

Сделать подобные работы можно следующими способами:

  1. Химическим . Дренажный колодец для канализации или грунтовых вод очищается с помощью определенных реагентов. Они обеспечивают уничтожение наростов благодаря реакции щелочей и кислот. Способ характеризуется быстрым результатом, но не используется для септика с биофильтрами и бактериями.
  2. Механическим . Самый простой вариант, который можно сделать самостоятельно. Подключается отсосная станция, которая вытягивает все загрязнения или подается большой напор воды для очищения дренажного колодца.
  3. Биологическим . Для очищения используются специальные бактерии, которые являются более активными, чем фильтрационные, что приводит к нужному результату. Часто такой вид используют для обустройства дренажной системы на приусадебных участках.

Что такое дренажный колодец?

Изделие представляет собой элемент системы отведения лишней воды, который используется для ее полноценного функционирования, и дополнительного наблюдения и прочистки труб. Дренажный колодец – это устройство, служащее водоприемником лишних грунтовых вод. Визуально он выглядит как большая емкость часто круглой формы. Правильно собранная конструкция отвода вод с его помощью поддержит нужный баланс на территории частного участка и как следствие убережет риск переувлажнения почвы со всеми негативными последствиями этих действий.

Устройство дренажного колодца

Часто после обильных осадков или стремительного таяния снега на участке остается много воды, которая долгое время не уходит. Чтобы этого не допустить, строят дренажные колодцы для отвода грунтовых вод. Классический вариант состоит из следующих частей:

  1. Лоток или днище – располагаются перпендикулярно трубе или тройнику.
  2. Шахта – представляет собой гофрированную трубу с раструбом или без него. Средняя длина – 5 м.
  3. Горловина – соединяется с люком эластичным изделием.
  4. Дождеприемник – изготавливается из PVC, PP-b или чугуна.

Принцип работы дренажного колодца

Есть несколько видов этих устройств, каждый имеет свои особенности и область использования. Многих интересует, как работает дренажный колодец. Рассматривать функционирование нужно в общем контексте гидрологической инфраструктуры территории. В естественном режиме жидкость скапливается на поверхности. Причинами этого могут стать повышающиеся грунтовые воды и осадки. В этом случае колодец выступает как вариант накопителя, в который поступает вода. Для этого по участку должна быть обустроена коммуникационная сеть, которая будет направлять воду в нужное место.

Разновидности дренажных колодцев

Шахта колодца имеет несколько видов, которые можно классифицировать по назначению и типу.

По назначению шахта для дренажа может быть:

  • Смотровой.
  • Коллекторной.
  • Поглотительной.

Смотровой колодец для дренажа имеет несколько других рабочих наименований. Он может называться ревизионным или инспекционным. Предназначен для контроля технического состояния дренажной системы, ее своевременной очистки, обслуживания и ремонта.

Устанавливается смотровой колодец для дренажа в местах поворота труб или изменения их направления. На прямых трубах монтаж шахт проводится через каждые 30 метров при диаметре трубопровода 15 см или через каждые 50 метров при диаметре трубопровода 20 см. Дополнительно можно устанавливать смотровой колодец для дренажа в точках пересечения дрен.

Если планируется, что предстоит спуск для обслуживания, то шахта смотрового колодца пластиковая должна иметь диаметр не менее 1.0 метра. Если очистка шахты будет проводиться напором воды из наружного шланга, то оптимальным для шахты будет диаметр 35-45 см.

Коллекторный или водоприёмный колодец предназначен для сбора воды после атмосферных осадков или ее отвода при высоком расположении в грунте. Представляет собой закрытый резервуар, завершающий дренажную конструкцию.

Ливневые сборочные колодцы пластиковые характерны для частных загородных домов. Если площадка имеет уклон, то монтаж шахты проводят в самой низкой точке участка.

Если площадка ровная, то монтаж дренажных труб выполняют под небольшим уклоном канализации, а ливневые колодцы устанавливают несколько ниже уровня труб. Это обеспечит произвольный отток воды с труб в шахту.

Жидкость может накапливаться или сливаться естественным путем в центральный водоотводной канал, ближайший водоем. Если отвода нет, то откачка воды проводится насосом, который часто идет в комплекте с резервуаром.

Коллекторный накопитель может служить элементом канализационной системы. Дренажный колодец для канализации оборудуется системой очистки от твердых элементов. Пройдя через септик несколько уровней очистки, в шахте происходит накопление жидкости, которая впоследствии откачивается. Габариты накопителя не регулируются, все зависит от пожеланий владельца.

Поглотительный или фильтрующий накопитель предназначен для осушения определенного небольшого участка местности, на который невозможно или нет необходимости подвести общую дренажную конструкцию. Для осушения выбирается почва, на которой объем жидкости, проходящий через колодец, не более 1 куб. м.

Монтаж такой шахты актуален на рыхлых и песчаных грунтах, хорошо пропускающих влагу.

Характерным отличием колодца является отсутствие дна, форма и способ монтажа. Он имеет форму усеченного конуса, который установлен меньшим диаметром вверх. При желании, можно установить шахту другой формы.

Для монтажа оборудуют котлован, глубиной около 2.0 метров. На дно котлована укладывают подушку из щебня, толщиной 2-3 см. Но подушку устанавливают конус, обвернутый геотекстилем. Внутри шахты выполняется прокладка из мелкого камня, щебня или шлака, которая накрывается геотекстилем. При заливании шахты жидкость откачивается, а геотекстиль заменяется.

По типу колодцы делятся на:

  • Поворотный.
  • Тройник.
  • Крест.
  • Проходной.
  • Тупиковый.
  • Без отверстий.

Поворотный дренажный колодец пластиковый устанавливается в местах поворота труб. Зачастую это внешние и внутренние углы зданий. Эти места наиболее уязвимы к засорению. Патрубки у поворотного колодца располагаются под углом 90°.

Проходной накопитель устанавливается по линии дренажных труб. По сути, это смотровой колодец для дренажа. Патрубки установлены по одной линии.

Колодец-крест и колодец-тройник могут быть на месте поворотных шахт, к которым подсоединены дополнительные дренажные линии. Крест и тройник могут использоваться, как смотровые на отдельных участках, где несколько линий водоотвода соединяются в одну точку.

Патрубки у таких шахт расположены под углом 90° по отношению друг к другу. Тупиковый тип шахты применим к коллекторному колодцу, имеет один входящий патрубок. Накопитель без отверстий используется в качестве поглотительной шахты.

Подробности

Особенности земляных работ

Чтобы устроить современную дренажную систему своими руками, размечают участок постройки, вынимают грунт. Потребуется шнурка с деревянными кольями. С помощью них обозначают ливневую канализацию, место для монтажа колодца.

Далее вынимают почву с помощью штыковой лопаты, а выровнять края и дно ямы можно совковой. Чтобы проложить ливневую канализацию, не нужна большая глубина траншеи.

Внимание! Трубы не боится морозов, поэтому можно заложить колодец на глубине не более шестидесяти сантиметров. Котлован под коллекторный колодец надо углублять

Чтобы собирать большой объем стоков после ливней, следует соорудить колодец большого размера. В данной ситуации потребуется напарник, чтобы вынимать землю на поверхность

Котлован под коллекторный колодец надо углублять. Чтобы собирать большой объем стоков после ливней, следует соорудить колодец большого размера. В данной ситуации потребуется напарник, чтобы вынимать землю на поверхность.

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани

При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.

Вариант ливневой канализации

Установка колодца и врезка трубопровода в колодец по месту

Как правило, дренажные пластиковые колодцы поставляется готовыми к установке с надежно приваренными в заводских условиях патрубками. Иногда есть необходимость подключения трубопровода по месту. Врезка в колодец и подключение трубопровода по месту может быть осуществлена с помощью специального фитинга – манжета или муфты in-situ для подключения по месту.

Это интересно: Фундамент-плита для дома из пеноблоков

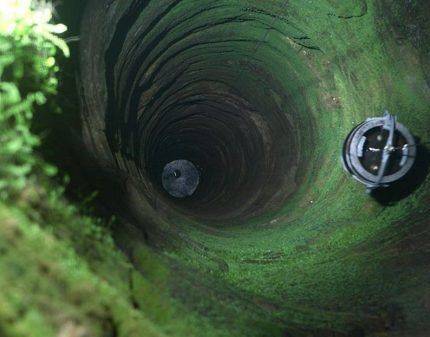

Основные причины засорения колодцев

Если герметизация ствола не нарушена, то причинами засорения или ухудшения качества воды из водозаборного сооружения могут стать:

  1. Редкое использование источника.
  2. Попадание загрязнений извне.
  3. Неправильно подобранное место.

Проблема с застаиванием воды в точках водозабора возникает, как правило, на дачах. В домах, где круглый год проживают жильцы, происходит непрерывное обновление воды. Эту проблему легко решить, если опустошить, а затем продезинфицировать колодец.

От попадания пыли и парящего в атмосфере сора прекрасно защищает крышка. В регионах с холодным климатом рекомендуется делать две крышки. Одна предназначена для установки снаружи, другая в самой вставке, но на метр ниже. Подобная конструкция полностью решает проблему с попаданием крупного мусора

Серьезной ошибкой является устройство источника водоснабжения в близких к поверхности ожелезненных грунтах. При этой проблеме вода мутнеет и приобретает заметный ржавый оттенок.

Решают вопрос установкой многоуровневой системы фильтрации. Помимо этого в воде может быть повышена концентрация железа. Это делает ее непригодной для питьевых целей без предварительной очистки.

Достоинства и недостатки

Пластик обладает устойчивостью к естественному биологическому разложению и может находиться в земле более 50 лет. При этом он сочетает в себе свойства прочности, эластичности и герметичности. Такими характеристиками не могут похвастаться бетонные изделия, применяемые в строительстве колодцев.

Помимо устойчивости к разложению, стенки пластиковой емкости не подвержены воздействию мха. Если сравнивать пластик с бетоном, то последний имеет тенденцию к разрушению, под действием окружающей среды.

При понижении температуры ниже нулевой отметки вода, содержащаяся в порах бетона, начинает кристаллизоваться и увеличиваться в объеме. В итоге возрастает пористость и снижается плотность бетонного камня заодно с прочностью.

В порах бетона расселяются колонии бактерий и задерживаются споры мха. Со временем они разрастаются, то неизбежно приводит к разрушению стенок и ухудшению качества питьевой воды

К недостаткам конструкции относятся возможные повреждения пластика корнями деревьев. Не рекомендуется строить скважину или колодец с пластиковой шахтой вблизи них.

Еще одним минусом является то, что при длительном воздействии солнечных лучей материал становиться хрупким. Это приводит к поломке крышки люка, если она выполнена из пластика. Помимо солнечного света, неустойчивый к промерзанию полимер, легко повреждается при сильных морозах.

Не рекомендуется использовать пластиковые крышки для колодцев, если температура зимой опускается ниже -25°С.

К достоинствам пластиковых вставок можно отнести их надежность. Так как при должном утеплении температура вокруг ствола в пределах зоны сезонного промерзания не опускается до нулевых значений, риск повреждения пластика в трубчатых и шахтных колодцах минимален. Нарушение герметизации может возникнуть при неправильном креплении пластиковой вставки.

При реставрации и ремонте старого колодца из бетонных колец иногда применяют следующий способ крепления:

  1. Опускают вставку в колодец.
  2. Фиксируют ее при помощи анкеров с резиновыми или силиконовыми прокладками.
  3. Засыпают оставшееся пространство между кольцами и вставкой гравием, мелким щебнем или песком.

Эта установка приводит к необходимости замены прокладок, которые со временем приходят в негодность. При таком способе монтажа поврежденные резиновые детали сложно. В результате образуется щель между анкером и вставкой. Через эти щели поверхностные воды попадают в колодец, приводя к ухудшению качества питьевой воды.

Это опасно, если недалеко от скважины расположена сливная яма или септик из бетонных колец. Так как качество очистки сточных вод при отсутствии дополнительного оборудования низкий, то значительная часть патогенной микрофлоры попадает в грунтовые воды, откуда перемещается, заражая источники питьевой воды (+)

Через отверстия, образовавшиеся при неправильном монтаже, бактерии могут проникать в колодец. Верным признаком разгерметизации являются темные мокрые или высохшие подтеки, спускающиеся вниз от анкеров. При их обнаружении необходимо немедленно обработать места течи герметиком. Эту процедуру придется повторять по мере необходимости.

Основные виды дренажных колодцев

Существует несколько видов колодцев, которые отличаются друг от друга своим предназначением, материалом изготовления и размерами. Устройство дренажных колодцев разных видов практически одинаково.

Они представляют собой емкость с закрытым дном, в шахту которой подводятся трубы дренажной канализации. Колодец полностью погружен в землю, а его верх закрыт люком.

Главное различие между колодцами – в их назначении. Каждый вид предназначен для выполнения определенной функции и располагается в определенном месте дренажной системы.

Характеристики смотровых колодцев

Смотровые или по-другому ревизионные дренажные колодцы предназначены для:

  • проведения плановых осмотров канализационной системы;
  • контролирования работоспособности трубопровода;
  • периодической прочистки труб и проведения ремонтных работ.

Ревизионные колодцы устанавливаются в местах, где существует наибольшая вероятность загрязнения или заиливания труб. Их размеры выбираются с учетом особенностей канализационной системы. В небольших трубопроводах, как правило, устанавливаются смотровые колодцы диаметром от 340 до 460 мм.

Крупную дренажную систему целесообразно оборудовать смотровыми колодцами большого диаметра, оснащенными всеми необходимыми приспособлениями для проведения плановых осмотров и ремонтных работ

Крупные водостоки оборудуются дренажными конструкциями, имеющими внутренний диаметр до полутора метров, Некоторые емкости оснащены ступенями для удобного спуска. В такой колодец может спокойно поместиться взрослый человек для проведения работ по очистке или ремонту трубопровода. Прочистка системы проводится путем промывания труб струей воды под давлением.

Разновидностью смотровых колодцев являются поворотные конструкции, которые располагают в местах угловых соединений труб. Их необязательно устанавливать на каждом развороте, обычно они монтируются через угол.

При монтаже поворотных колодцев необходимо учитывать конструкцию дренажной системы и устанавливать их так, чтобы к ним можно было подвести все угловые и крестовые участки трубопровода.

Поворотные колодцы закапываются в углах трубопровода. Они устанавливаются таким образом, чтобы при необходимости можно было быстро произвести прочистку канализации

Предназначение накопительных конструкций

Коллекторный или по-другому водоприемный колодец служит для сбора и накопления воды и ее последующей откачки в водоем или сточную канаву. Он представляет собой большую емкость диаметром до полутора метров, в которую отводятся все трубы дренажной системы.

Его устанавливают в местах, где невозможно поставить фильтрующий колодец или отвести собранную канализацией воду в водосток. Как правило, их выносят за пределы участка.

Для отвода накопившейся воды, в коллекторных колодцах устанавливается погружной дренажный насос с отводной трубой, который откачивает собравшуюся жидкость в природный водоем

Водоприемный бак обычно оборудуют электрическим насосом, которым производится откачка накопившейся жидкости в водоем или для полива огорода. Зачатую в накопителях устанавливается автоматическая система, которая при заполнении емкости до определенного уровня, производит откачку воды в автоматическом режиме.

Особенности поглотительных емкостей

Фильтрующие колодцы используются на участках с несильно влажным грунтом, расположенных вдали от природных водоемов и не оборудованных системами водосбора. При этом количество воды, подлежащей откачке, не должно превышать 1 куб. м в сутки.

Форма колодца может быть круглой диаметром до полутора метров, либо прямоугольной или квадратной площадью не более 6 м. Обычно для изготовления колодца используют бетонные кольца или пластиковые емкости.

Глубина залегания поглотительного колодца в грунт должна быть не менее двух метров, а толщина фильтрующего слоя – не менее 30 см

Устройство поглотительного колодца отличается от других видов дренажных емкостей тем, что он не имеет герметичного дна. Вместо этого внизу колодца оборудуется фильтрующая система, которая пропускает через себя грязные стоки воды, очищает их от мусора и отводит в глубокие слои грунта.

Предназначение пластиковых вставок

Основным преимуществом пластиковых конструкций является их практичность. В отличие от бетонных колец их легко транспортировать к месту сборки, что неизбежно сокращает расходы на доставку. При их монтаже не нужна специальная техника.

Пластиковые вставки защищают от попадания в скважину обваливающейся земли, просачивания грунтовых и поверхностных вод, служат изолирующим барьером и элементом формирования стенок колодца.

Вставки представляют собой отдельные сегменты гофрированной трубы, соединяющиеся в одно целое. Обычно это трубы из поливинилхлорида и других полимеров. Диаметр вставок составляет 30 – 60 см. Толщина стенок начинается от 0,8 см

Чем качественнее пластик, тем дольше служит скважина.

Ребра жесткости выполняют в конструкции две важных функции:

  1. Придают дополнительную прочность конструкции.
  2. Служат грунтовыми зацепами, защищая от всплытия.

Дополнительная жесткость нужна для предотвращения деформаций, вызванных подвижкой грунта. В основном они происходят по естественным причинам. В этом отношении бетонные конструкции более устойчивы к механическому воздействию.

Выполняя функцию грунтовых зацепов, ребра жесткости препятствуют всплытию емкости. Если бы их не было, то при повышении уровня грунтовых вод емкость бы неизбежно поднималась. Такое всплытие приводит к деформации конструкции.

Виды дренажных колодцев

Дренажные колодцы бывают нескольких типов:

  • Коллекторные;
  • Смотровые;
  • Поворотные;
  • Поглотительные.

Схема фильтрационного колодца

Поглотительный

Чаще всего на приусадебных участках устанавливают поглотительные колодцы, которые предназначены для осушения территории. Еще такие конструкции называют фильтрующими, так как они позволяют очистить стоки от мусора.

Изготавливаются такие колодцы своими руками довольно просто:

  • В первую очередь вырывается яма глубиной не менее двух метров, в диаметре, несколько превышающем диаметр кольца.
  • Затем на дно опускаются бетонные кольца, которые устанавливаются одно на другое.
  • Далее дно колодца и пространство за наружными стенками надо засыпать гравием.
  • В верхней части сооружения выполняется несколько отверстий для подвода труб. Как правило, для этого применяют алмазное бурение отверстий в бетоне.
  • Если верхняя секция выше уровня грунта, то ее необходимо обрезать. Наиболее эффективный вариант — резка железобетона алмазными кругами.
  • Далее верх колодца нужно застелить геотекстильным полотном и укрыть дерном. (См. также статью Утеплитель для бетона: особенности.)

Накопительный дренажный бетонный колодец

Накопительный

Еще такие конструкции называют накопительными. Как не сложно догадаться, они предназначены для накопления воды, поступающей с ливневой канализации, поэтому такие колодцы, в отличие от предыдущих, обязательно должны иметь дно. Для этих целей можно использовать бетонную плиту или выполнить на дне ямы стяжку.

Сама шахта должна быть хорошо герметизирована, поэтому между кольцами, если они соединяются не в замок, используют джутовое волокно, пропитанное смолой. Еще одной особенностью резервуара является то, что он требует постоянного ухода – откачки скопившейся воды специальным насосом. Их можно использовать для отстаивания технической воды.

Инструкция по монтажу во многом схожа с предыдущим колодцем, за исключением упомянутых нюансов. Кроме того, резервуар должен быть установлен ниже уровня залегания всего трубопровода.Как правило, достаточно установки трех колец.

На фото — поворотный колодец

Поворотные

Поворотные колодцы устанавливаются в местах угловых соединений труб дренажной системы. По сути, такая конструкция является смотровой. Устанавливаются они таким образом, чтобы к ним удобно было подводить все угловые, плавно переходящие или крестовые участки трубопровода.

Надо сказать, что потребность в таких конструкциях имеется не только на угловых соединениях, но и на участках, где магистраль протекает с уклоном вниз. В этом случае сооружение позволяет контролировать уровень стекающих вод, а также проверять на исправность участки соединения труб, если такие имеются.

Устройство дренажного колодца из бетонных колец в данном случае предельно простое – достаточно лишь вкопать одно или два кольца и выполнить в них отверстия, через которые будут проходить трубы. Угловые соединения магистралей выполняются в самом колодце.Сверху сооружение должно закрываться люком.

Вот, пожалуй, и все основные нюансы самостоятельного изготовления дренажных сооружений.

Watch this video on YouTube

Классификация подземных дренажных емкостей по типу конструкции

По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:

  • основного лотка с патрубками;
  • шахты, которая может представлять собой гофрированную или гладкую трубу;
  • двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
  • горловины;
  • пластиковой крышки;
  • удлинителя, длина которого может меняться в зависимости от глубины монтажа.

Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие

При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию

Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.

Монолитные и сборные изделия производятся как в России, так и за границей.

Технология монтажа дренажного колодца из пластика

Если выбрана сборная конструкция, то ее предварительно следует собрать. Можно это сделать в котловане, но тогда его придется выкапывать большего размера.

Галерея изображений

Фото из

Установка собранной части дренажа в траншею

Обрезка гофрированной трубы для шахты колодца

Устройство гофрированной шахты коллекторного колодца

Крепление конической горловины к гофрированной части

Глубина ямы под пластиковый дренажный колодец вырывается так, чтобы трубы в него входили ниже точки замерзания грунта и выше верхнего водоносного слоя в нем. При этом стоит помнить, что под сооружение еще надо будет насыпать щебеночную подушку в 10–15 см и уложить бетонную якорную плиту аналогичной толщины.

Если пластиковый колодец будет использоваться для дренирования влаги в грунт, то слой щебня внизу должен быть не менее 30–40 см. Яму в этом случае придется копать большую.

В ширину котлован делается на 30–50 см больше наружного диаметра монтируемого резервуара. Этого вполне хватит, чтобы опустить пластиковое изделие внутрь, и лишней земли копать не придется.

В высоту колодезная конструкция подбирается так, чтобы она не могла больше чем на 20 см возвышаться над землей. Исключение составляет только водосборный вариант с решеткой сверху вместо крышки.

Люки всех остальных видов колодцев дренажной системы должны располагаться на 10–20 см выше уровня дерна. В противном случае в них во время дождя начнет стекаться водные потоки, неся с собой листву и иной мусор.

Галерея изображений

Фото из

Подготовка к установкедренажного колодца

Выравнивание днища сооружаемого дренажного колодца

Подключение труб дренажа к днищу колодца

Обрезка гофрированной трубы до проектной высоты

Установка уплотнителя на шахту колодца

Обработка днища колодца силиконом

Установка шахты колодца на днище

Заполнение траншеи вокруг колодца грунтом

Если грунтовые воды по весне регулярно поднимаются к поверхности, то бетонное основание под пластиковым колодцем делать необходимо в обязательном порядке. Между собой их связывают капроновым тросом, который точно не сгниет в земле. Якорь из бетона не понадобится только на участках с плотными каменистыми грунтами.

Для вырезки дополнительных отверстий понадобится фреза соответствующего размера. После проделывания дырки в нее вставляется уплотнитель из резины, внутрь которого помещается переходная муфта. Последняя должна зайти в резиновую прокладку плотно без просветов.

Для этого у них должны совпадать размеры. В целях герметизации стыки промазываются силиконовой смазкой, которая облегчает вдавливание муфты и одновременно формирует герметичное соединение.

Монтаж пластиковых колодцев маленького размера можно выполнить в одиночку, а для установки среднего или большого достаточно привлечь одного-двух помощников

Потом к установленному в котлован колодцу подсоединяются перфорированные дренажные трубы и герметичные канализационные трубы, необходимые для отвода собранной дренажом воды.

Для обеспечения свободного движения собранной дренажом воды их укладывают с уклоном. Так под действием собственного веса вода будет самопроизвольно течь в сторону накопителя, коллектора или фильтрующего колодца.

А дальше остается лишь обратно засыпать яму грунтом либо песчано-цементной смесью. Делается это равномерно и послойно, чтобы резко не сдавить корпус из пластика и не разрушить его. Сверху укладывается люк, монтаж завершен.

Распил колодезной шахты под нужную высоту производится обычной ножовкой по центру выступающего сегмента гофры

Реставрация старого колодца: ход работ

Пластиковые вставки могут устанавливаться непосредственно в скважину, или в уже существующий бетонный колодец. Будут рассмотрены оба варианта установки. Сначала процесс реставрации уже имеющегося колодца.

Это требует минимального количества времени, так как основной объем работы уже сделан. Бурение трубчатого колодца с нуля требует много усилий

Немаловажно выбрать правильное место. От этого во многом зависит срок службы колодца

Перед началом работ необходимо откачать воду и вычистить стенки старого колодца. Это можно сделать обычным шпателем, спустившись на дно выработки. Это необходимо делать, если расстояние между вставкой и бетонными кольцами будет заливаться бетонным раствором.

Заливка раствором полностью решает проблему с прочностью конструкции, но делает ее неподвижной. При этом способе невозможно повторное использование вставки.

Фиксация щебнем или песком позволяет сделать простой демонтаж, который позволит легко засыпать старую скважину. При этом на участке не остается никаких бетонных сооружений. Все демонтируется и имеет возможность переноса.

Если колодец не зарос мхом, то очищать его стенки необязательно. После очистки стенок необходимо полностью удалить старый дренаж. Как правило, для фильтрации используется щебень разной фракции.

После удаления щебня можно переходить к установке вставки. Для начала ее необходимо правильно собрать. Отдельные сегменты соединяются между собой при помощи уплотняющих резиновых деталей. Метод соединения похож на сборку канализационных труб, но в более крупном масштабе.

Также трубы накручиваются по резьбе. Сборку сегментов вставки необходимо проводить на поверхности. После того как конструкция собрана, ее опускают в колодец

В зависимости от длины конструкции ее можно установить вручную или с привлечением техники. Опускать ее нужно аккуратно. Необходимо следить, чтобы не было резкого удара об дно выработки, так как при точечном механическом воздействии пластик может треснуть. На следующем этапе происходит фиксация вставки в колодце.

Если позволяет расстояние, то пространство между стенками колодца и собранной конструкцией засыпается щебнем. Для этого кроме мелким фракций щебня потребуется еще и крупная, чтобы обеспечить оптимальное сцепление

Если диаметр колодца незначительно больше чем вставка, то расстояние заливается раствором с цементной или гипсовой основой. Для замеса связующего состава потребуется песчано-гравийная смесь, непосредственно вяжущее вещество и вода. Для раствора необходимо смешать три части ПГС и одну часть цемента.

Вода добавляется постепенно, ее количество напрямую зависит от влажности ПГС. Готовый раствор заливается между вставкой и колодцем по специальному желобу, который представляет собой лист согнутой жести. После заливки необходимо оставить колодец на 2 – 3 недели до полного затвердевания раствора.

Какой лучше: сборный vs монолитный?

Сборный колодец для дренажа собирается из различных пластиковых деталей, как конструктор. Монолитное изделие уже готово к монтажу, его лишь надо опустить в вырытую для этого яму.

Прежде чем приобретать моноблочный колодец, необходимо тщательно все рассчитать, заменить его часть или нарастить шахту после монтажа не получится

Монолитные варианты дешевле и прочнее своих сборных аналогов. Однако они выпускаются в довольно узком диапазоне стандартных типоразмеров. Их монтаж производится только на указанную в инструкции глубину.

Отдельные элементы сборной конструкции проще перевозить и грузить в машину, нежели моноблочное изделие больших размеров. Но по прочности на сжатие они даже в собранном состоянии уступают изначально цельному колодцу. Сплошной корпус по определению способен выдержать большие гидродинамические и механические нагрузки.

Для удлинения корпуса сборный колодец может комплектоваться несколькими шахтными кольцами в средней части и дополнительным телескопическим удлинителем под люком (+)

Сборка пластиковых деталей колодца для дренажа сопряжена с необходимостью герметизировать места их соединений. А каждый такой стык – это потенциальная прореха и протечка.

Плюс для стягивания элементов понадобятся болты с гайками. Они должны идти в комплекте. Если их нет, то покупать следует только оцинкованный крепеж, менее подверженный коррозии.

Выводы и полезное видео по теме

Ролик демонстрирует процесс установки пластиковой вставки с последующей подготовкой водозаборного сооружения к эксплуатации:

Как сделать донный фильтр для очистки колодезной воды:

https://youtube.com/watch?v=_NZb2C7SmAQ

В некоторых местностях собственная водозаборная выработка – единственный способ получать питьевую и техническую воду. Использование вставки из пластика способно продлить срок службы сооружения, а значит, сэкономить на повторных работах по бурению или рытью новой.

При правильной установке, вставка может быть использована повторно, если скважина придет в негодность. Это полезное приобретение, которое удешевляет работы по оборудованию скважин.

Есть, что дополнить, или возникли вопросы по использованию полимерной вставки для колодца – можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
