Нормативные акты и требования
При проектировании внутренних газопроводов зданий, размещении в них газопотребляющих агрегатов, руководствуются СНиП 2.04.08-87, его главные положения относительно правил укладки труб внутри помещений (раздел 6) приведены ниже:
- Газопроводы внутри зданий положено прокладывать из стальных труб, прошедших госрегистрацию и удовлетворяющих требованиям госстандартов и техусловий.
- Для подсоединения к газовой магистральной линии передвижных или переносных агрегатов, оборудования и горелок, автоматических, контрольно-измерительных приборов (КИП), рекомендуется применение обычных или усиленных тканевым кордом рукавов из резины (каучука). Подводка должна обладать устойчивостью к химическому составу газа, напору в системе, влажности и температурным параметрам внешней среды.
- Канал с уложенным газопроводом не следует перекрещивать с иными коммуникациями. Если нельзя избежать пересечения, монтируют уплотнители-перемычки и прокладывают магистраль в стальных трубных гильзах, выведенных по обе стороны перемычек на 300 мм.
- Основной метод стыковки стальных труб – сварка. Соединения на резьбе и фланцах разрешены в точках подсоединения отсечных вентилей, арматуры и приборов, КИП и регулирующей аппаратуры, иного оборудования.
- Газопроводы наружной и канальной укладки следует покрывать влагостойкими красками.
- Основной метод подсоединения газопотребляющих и горелочных агрегатов к линии – жесткое трубное. Если производится подключение приборов посредством резиновых или с матерчатым кордом шлангов, они не должны иметь стыков.
- Разъемный монтаж газопровода проводят в зонах, удобных для внешнего осмотра, проведения профилактических и ремонтных операций.
- Прокладывание газопроводной линии в зданиях обычно проводят открытым способом. Допустима скрытая прокладка в штробах стен под съемными щитами с вентотверстиями, исключением являются объекты жилого и общественного предназначения.
Рис. 4 Нормы газопотребления и расхода тепла по СНиП 2.04.08-87 - Запрещено прокладывать газопроводы через канальную, шахтную, камерную вентиляцию, мусоросборные кабины и шахты дымоходов, в зонах, где трубопровод подвергается коррозии, действию химически агрессивных сред и обмыванию высокотемпературными продуктами горения топлива.
- Отсекающие газоподачу вентили рекомендуется ставить: – на вводном участке газопровода внутрь помещения; – на отводах от общего стояка к каждому подключаемому агрегату; – перед комфорками и элементами запальников; – в местах подсоединения линий продувки к газопроводу.
- Не допустим монтаж арматуры на трубопроводах, уложенных в стеновых или половых канальных проходах.
- Счетчики для учета газопотребления рекомендуется ставить в газифицируемых или иных помещениях с огневой стойкостью не ниже II группы при наличии вентилирования.
- Допустим монтаж на единой газопроводной линии не менее двух параллельно размещенных счетчиков.
- Газовые стояки недопустимо прокладывать в комнатах для проживания и санузлах.
- Протяжка газопроводных линий в частных домах должна проводиться по нежилым комнатам. При невозможности иного способа прокладки допустима транзитная протяжка трубопровода по жилым комнатам без резьбовых стыков и арматурных элементов.
- При подводке к газопотребительным приборам (плитам и духовкам, бойлерам, печным конфоркам), имеющим в конструкции запорный механизм перед горелками, ставят один отсекающий вентиль.
- Зазор между газопроводом при открытой канальной прокладке до элементов строительных объектов, оборудования или иных коммуникаций принимают исходя из критериев удобства проведения монтажных, смотровых и ремонтных операций на магистрали и помещенной в ней арматуры. Трубопровод не должен проходить перед окошком вентиляции, проемами окон или дверей.
- В зонах прохождения людей газопровод монтируют на высоте больше 2200 мм от плоскости пола до нижней точки трубной оболочки, при теплоизоляции – до поверхности изоляционного материала.
- Крепление прокладываемых труб открытым методом проводят посредством хомутового крепежа, кронштейнов, крюков или подвесок на расстоянии от основания, обеспечивающем удобство проведения смотровых, профилактических и ремонтных операций.
- Вертикальные участки газопроводов прокладывают в гильзах из обрезков стальных труб с просветом в кольце не менее 5 мм для труб сечением до 32 мм и зазором не меньше 10 мм для трубопроводов большего размера. Герметизация внутреннего пространства между трубопроводами и гильзой выполняется паклей, каучуковыми прокладками или иными эластичными уплотнителями.

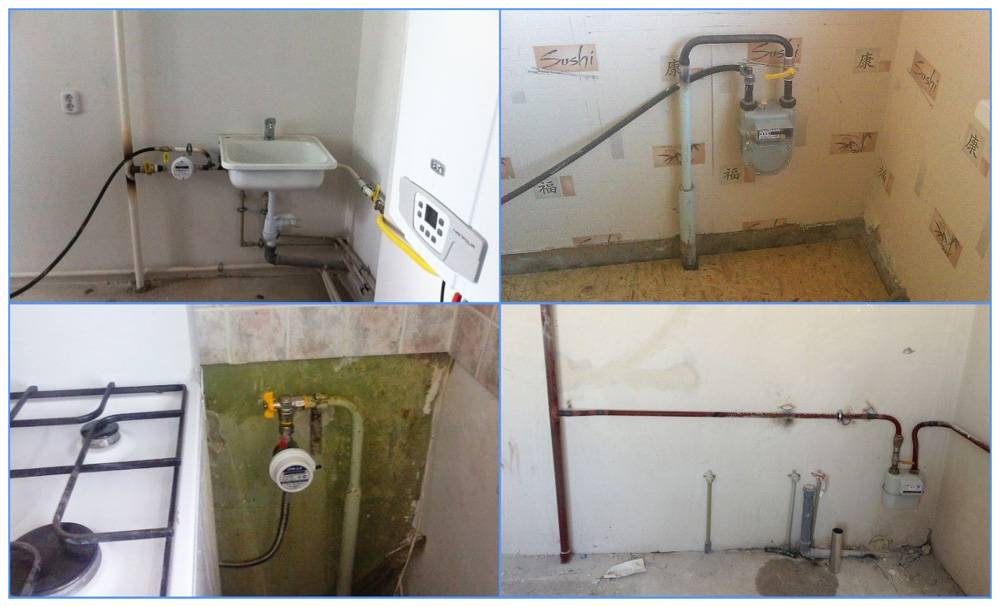

Рис. 5 Примеры нижнего (скрытого) размещения перенесенных отсечного вентиля и учетного прибора
Перенос газового котла в квартире | Ремонт газовых колонок и котлов
Перенос газового котла в квартире является достаточно популярной и востребованной услугой у жителей Санкт-Петербурга. Обычно такая услуга требуется при перепланировке и ремонтах квартир, когда владельцы желают обустроить дизайн и газовый котел недостаточно гармонично вписывается в него. Но так как отказываться от преимуществ и удобств такого аппарата в выгоду красивой отделки не выгодно – была создана услуга переноса газового котла в квартире
Специалисты сервисного центра помогут вам осторожно отключить ваш газовый котел, демонтировать ее и установить на новое место с проведением дальнейшим подключением всех коммуникаций
По сути, перенос газового котла в квартире – это повторная установка, и также, как и при обычном монтаже, следует учитывать ряд таких факторов, как: расстояние к дымоходу, возможность подключить котел к газопроводу
Также немаловажно численность углов для поворота дымохода
Перенос газового котла в квартире от профессионального мастера
Первым делом мастер перекрывает подачу газа при помощи вентиля. После чего мастер стравливает газ из труб, чтобы удалить все остатки газа и не позволить им просочится в квартиру.
Далее мастер отключает от котла все соединения, демонтирует его и устанавливает на новом месте, последовательно присоединяя все магистрали. Если в нужном месте отсутствует газовая и водная магистраль – понадобится также выполнить перенос газовой трубы и проложить водоснабжения.
После этого мастер возвращает подачу газа и тщательно проверяет систему на то, чтобы не было утечек газа. Если всё в порядке – мастер завершает подключение котла, присоединяя к ней все магистрали, проверяет ее работоспособность и стабильность, после чего сдает работу заказчику.
Компания РГК предоставим вам в помощь профессионального специалиста по газовому оборудованию, который поможет вам выполнить перенос газового котла в квартире в сжатые сроки и по доступной цене. Обращайтесь и мы поможем вам в любой ситуации!
Штраф за перенос газовой трубы в квартире
Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.
Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.
Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:
- согласование перемещения газового оборудования в специальных службах;
- выполнение работ по перемещению газоснабжающей линии.

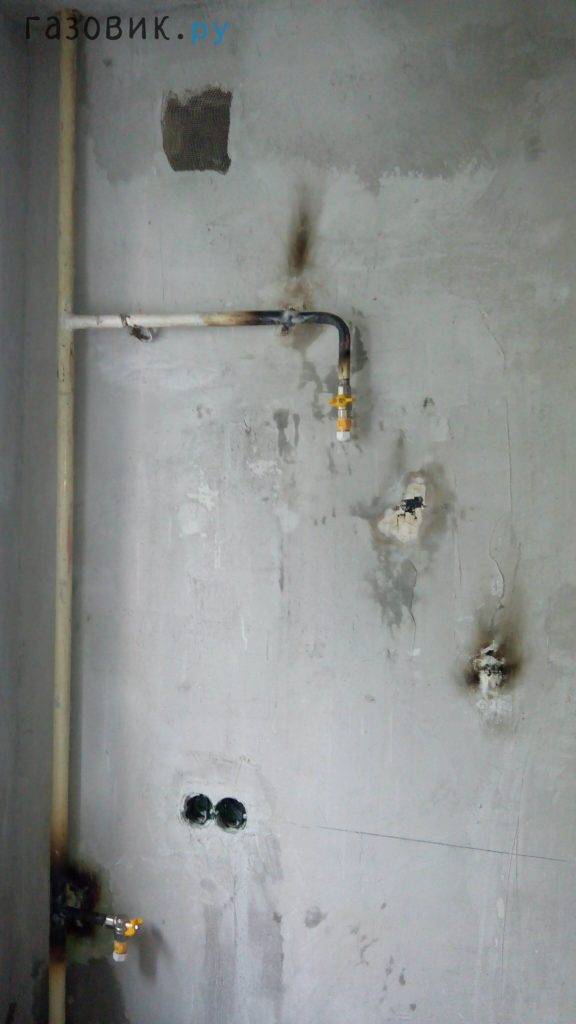

Инструкция о переносе газопровода
Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:
- Пользуясь газовым краном, перекрывают подачу газа в помещение.
- Затем газопровод продувают, чтобы удалить из него остатки газов.
- В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
- В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
- Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
- Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.
Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.
Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.
Подготовка к переносу труб
Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.
Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.
Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.
Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.
Положения СНиП об обустройстве газопроводов в квартире
Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.
При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.
Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.
Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.
Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.
Порядок проведения перепланировки
Любая значительная перепланировка должна начинаться с согласования. Все. что касается газового оборудования, – это работы с повышенной опасностью, поэтому вмешательство и отход от стандарта может считаться грубым нарушением, а также повлечь за собой различного рода последствия, вплоть до административного наказания. Поэтому, чтобы газовую плиту правильно перенести в другое место, необходимо соблюдать все прописанные в законодательстве нормы.
Не следует забывать, что газовое оборудование – технически сложное и все работы, связанные с монтажом, чрезвычайно опасны. Выполнять такие работы должны только специалисты газовой компании.
Чтобы начать перепланировку нужно ознакомиться с нормами, распространенными на системы газоснабжения, которые прописаны СНиП 41-01-2003. Этот документ, разработанный еще в Советском Союзе, претерпел ряд изменений в настоящее время и регламентирует порядок проведения газовых труб и расположения газовой плиты на кухне.
Наличие естественного освещения на кухне – обязательное требование. Минимально допустимые размеры дверных и оконных проемов прописаны в СанПиН 2.2.1 2.1.1.1278-03. Они рассчитаны, исходя из потребностей зрительной системы человека
Таким образом, даже для того чтобы в квартире перенести газовую подводку к плите, необходимо соблюдение всех требований и обязательный вызов специалистов для проведения работ.
Получение разрешения на перепланировку состоит из нескольких этапов. Рассмотрим их подробнее.
1 этап — написание заявления на перенос плиты
сначала предстоит написать заявление на перенос и проведение обследования помещения на возможность проведения перепланировки.
После осмотра специалистом и составления схемы переноса плиты необходимо будет обратиться в БТИ. Там выдается заключение о состоянии здания в настоящее время на основании которого проводится анализ возможности проведения перепланировки.
Также необходимо будет приобрести поэтажный план, который будет использоваться при формировании проекта.
2 этап — получение заключения и его согласование
Далее следует получить заключение от департамента капитального ремонта в Администрации населенного пункта. Это заключение основывается на документе из БТИ.
Затем следует согласование заключения с органом пожарного надзора. Это необходимый этап, который не стоит игнорировать, поскольку именно эта инстанция может не только оштрафовать, но и полностью запретить перепланировку. Для согласования, помимо заключения, будет нужен план перепланировки.
Для проведения согласования будут необходимы следующие документы:
- паспорт;
- документ, подтверждающий право собственности на квартиру;
- поэтажный план дома;
- план намеченной перепланировки;
- договор на проведение работ по перепланировке;
- выписка из домовой книги;
- письменное согласие на перепланировку всех жильцов квартиры
- техническое заключение БТИ;
- выписка из лицевого счета, подтверждающая отсутствие долгов по коммунальным услугам.
Подготовка документов и их подписание может занять от одного до трех месяцев. Но получение разрешения на перепланировку помогает в дальнейшем не сталкиваться с нежелательными проблемами.
Получение разрешения на перепланировку и перенос газовой плиты является обязательным условием. При отсутствии разрешения и выполненной перепланировке дальнейшая продажа квартиры с перерегистрацией будет невозможна
3 этап — обращение в жилищную инспекцию
Последний этап — обращение в жилищную инспекцию и отдел архитектуры при Администрации населенного пункта. Эти инстанции выносят окончательное решение на возможность проведения перепланировки.
Получение разрешения — довольно сложная операция. Однако четкое прохождение этих бюрократических этапов в дальнейшем избавит от ненужных проблем.
Нюансы использования сильфонных шлангов
Перед выполнением переноса либо изменения конструкции газовой трубы необходимо рассмотреть возможность монтажа гибкого сильфонного рукава. Тип такой подводки указывается в технических характеристиках. Официальное обозначение: штуцер-штуцер, гайка-гайка, штуцер-гайка. В былые годы для этих целей производились резинотканевые и резиновые образцы. По мере совершенствования технологий стало ясно, что сильфон прочнее всех материалов, которые безнадежно устарели.
Сильфон представляет собой композитную либо металлическую гофру с уникальными технологическими характеристиками.
Длительный период изделие сохраняет 100%-ю эластичность и герметичность. Даже при активном механическом воздействии структура оболочки не деформируется. Осуществляют монтаж сильфонов также мастера газового хозяйства вашего города.
Приглашенный специалист:
- подсоединяет котлы;
- навешивает колонки;
- устанавливает духовые шкафы, газовые плиты.
Профессионал газовой службы выполняет все работы качественно, с соблюдением правил ПУЭ. При необходимости мастер использует ФУМ ленту, уплотнители, переходники. Обычно пользователи просят специалиста скрыть газовые трубы за мебелью либо декоративными панелями. Существует множество различных вариантов маскировки, которые сделают невидимой газовую разводку.
Перенос газового котла в новостройке
- Вполне. Во многих домах газовые колонки и котлы именно так и висят.
- Технически ни каких проблем! Только не вижу газовой трубы, ещё не делали? Где по проекту должна быть? И счётчик не там же куда котёл хотите поставить?
- По идее нет. Просто вносятся изменения в существующий ( и то. вряд ли). Начать с того где газовая труба будет и договориться с монтажниками что бы сделали как Вам удобно.
- Вот это очень сложный вопрос, и вряд ли кто Вам на него ответит даже примерно. Ну если только кто то конкретно тут возьмётся перепаять трубы и озвучит цену (я бы тыс за 3-4 по работе перенёс) делов то.
- Вообще законно ли вешать газ.котлы на стену с дымоходом?
- Очень ли проблематично будет перенести этот же котел рядом, в этот же угол на соседнюю стену (фото прилагаю)?
- Нужен ли отдельный проект?
- С чего начать?
- С какой суммой ден.средств нам придется попрощаться?
Перенос или замена: этапы осуществления
Квалифицированный работник газовой службы должен осуществлять все последующие действия исключительно с соблюдением техники безопасности. Будь то обрезка газовой трубы в квартире или перенос газового крана в квартире – все это ни в коем случае нельзя осуществлять самостоятельно. Для того, чтобы убедиться, что представитель газовой службы выполняет все строго по требованиям, вы также должны быть осведомлены о последующих этапах, о возможных преградах, о грамотных действиях.
Подготовка к работе с трубами
Во избежание несчастных случаев или непредвиденных ситуаций, еще раз обговаривается план расположения труб. Перед приходом специалистов необходимо сразу расчистить территорию от ненужных предметов с целью ускорения процесса. Мебель и бытовую технику лучше прикрыть негорючим материалом, который способен защитить их от сварочных искр и других механических или химических повреждений.
Представители организации приносят с собой оборудование: трубы, инструменты, другие расходные материалы (если они включены в стоимость услуг). Лучше об этом узнать при заключении договора. Сразу уточните у специалиста о необходимости приобретения гибких шлангов. Они используются для подключения плиты.
ВАЖНО! Перед началом работ перекрывают доступ газа и продувают газопровод для выведения из него оставшегося содержимого
Демонтаж старой конструкции
В зависимости от стороны помещения, в которую вы хотите перенаправить конструкцию, мастера измеряют размеры всех проходов на кухне и рассчитывают необходимые величины новых труб. Это очень ответственная часть работы, которая требует не только теоретических знаний, но и практических
Поэтому при выборе работника особое внимание уделяйте наличию соответствующего удостоверения. Ведь оно выдается строго после прохождения специальных курсов. Демонтаж и монтаж состоят из следующих шагов:
Демонтаж и монтаж состоят из следующих шагов:
- Ненужная часть газовой трубы обрезается, затем заваривают отверстие.
- В том месте, куда планируется подсоединить новую ветвь газовой трубы просверливается отверстие на стояке.
- К созданному отверстию приваривается новая труба, на конце которой устанавливается запорный кран.
- Далее к этой конструкции подсоединяется вход газового счетчика.
- Теперь можно подключить к газопроводу все необходимые бытовые предметы при помощи гибких шлангов.
Это одни из основных шагов, которые требует внимательности и точного расчета размера труб.
Варианты изменения разводки
Известно, что неровное расположение труб категорически запрещено. Их располагают параллельно к потолку или стенам. Поэтому варианты изменения разводки всегда заключают в себе возможность отводки от стояка вниз.
Основные требования, которые должны быть соблюдены при изменении направления:
- Все прикрывающие элементы не должны быть прочно закреплены;
- Через дверные или оконные проемы прокладывать газопровод категорически запрещено;
- Длина гибких шлангов не должна превышать 3 м;
- Переход труб через стены осуществляется при помощи гильз.
Сварка металлических труб
После того, как некоторые участки конструкции подверглись сварке, их можно обработать лакокрасочным водостойким покрытием. Это придаст им не только антикоррозионное свойство, но и эстетичный внешний вид. При этом цветовой оттенок краски вы можете выбрать в зависимости от общей отделки кухни.
Использование сильфонных шлангов
В современном мире стал возможен монтаж газовых труб при помощи гибкого перехода. Сильфонный шланг – прочный материал, которому свойственны уникальные свойства. А именно:
- Герметичность;
- Эластичность;
- Стойкость к химических/механическим повреждениям;
- Прочная структура.
Многие стали отдавать свое предпочтение именно сильфонным шлангам, но не стоит забывать, что СНиП контролирует длину использования подобного материала – не более 3-х метров.
Этапы переноса газового котла
Перенос газового устройства состоит из двух основных этапов: демонтажа котла со старого места и монтажа его на новое.
Чтобы между этими действиями был минимальный промежуток времени, следует заранее подготовить новое помещение к установке газового котла:
- подвести водяные и газовый трубопроводы к новому месту;
- поставить розетку рядом с будущим агрегатом, если она отсутствует;
- подготовить место установки: на стену повесить щит из огнеупорного материала (металла) для навесного агрегата, на пол положить несгораемую основу или сформировать бетонную стяжку – для напольного аналога;
- сделать отверстие в перекрытии или стене для дымохода;
- убрать из помещения легковоспламеняющиеся предметы.
Также необходимо убедиться, что объем помещения соответствует мощности газового котла. Оно не может быть менее 7,5 м³ — это минимально допустимый объем комнаты, в который разрешается устанавливать газовый агрегат. Высота потолка – от 2 м и выше.
Демонтаж газового котла
Демонтаж газового котла производят по следующим этапам:
- Перекрывают газовод.
- Промывают всю систему отопления.
- Выключают котел из розетки, отсоединяют от агрегата дымоход, водопроводные трубы и канализацию.
- Снимают навесное устройство с кронштейнов.
Монтаж агрегата
Основные этапы монтажа газового котла следующие:
- Подготовка дымохода: установка трубы в отверстие с небольшим уклоном в сторону улицы для отведения конденсата. Коаксиальный дымоход вставляют в отверстие и закрепляют клиньями, после чего заполняют пустое пространство цементом или монтажной пеной.
- С помощью шаблона задней стенки навесного газового котла отмечают места на стене для установки кронштейнов и прикрепляют их.
- Настенные модели навешивают на кронштейны, а напольные ставят ровно на несгораемое основание.
- Соединяют патрубок котла с дымоходом через специальное колено.
- Подключают систему отопления и водоснабжения к контуру агрегата. Если модель двухконтурная, то подводят и ГВС.
- Устанавливают газовод – лучше всего подходит металлический гибкий шланг, но подключить его должен представитель газовой службы.
- Включают устройство в розетку и соединяют с заземлением.
- Самостоятельно можно проверить систему на наличие утечек.
- Приглашают специалиста для проведения первого пуска газового котла.
Перед тем как осуществить перенос отопительного устройства, стоит лишний раз подумать, насколько это целесообразно, так как такая манипуляция стоит совсем недешево. Например, перенос газового котла на лоджию имеет смысл лишь в случае, если данное помещение утеплено и будет отапливаться как часть жилой зоны.
В своем жилье мы можем сколько угодно делать ремонт, переставлять мебель, бытовые приборы. Однако такое переустройство как перенос газового котла в частном доме может вызвать определенные проблемы с газовой службой. К тому же с местными органами самоуправления города/поселка/района обязательно возникнут разногласия, решаемые в суде.
Согласитесь, лучше все предусмотреть и сделать официально, чем потом мотаться по судам, платить штрафы и менять все обратно. Но как осуществить перенос правильно — с минимальными потерями времени и порчей нервов?
Мы расскажем вам все об этой непростой процедуре. Разберем, возможно ли вообще перемещение газового оборудования в загородной частной собственности и в городской квартире. Подскажем, где и с кем согласовывать переустройство, а также какие документы необходимо собрать.
Правила эксплуатации газовых труб
К газовым трубам, установленным на кухне, предъявляется ряд требований, соблюдение которых обеспечивает безопасность эксплуатации всех приборов, использующих газ (главным образом это касается газовых плит).
Правила эксплуатации газовых плит на кухне выглядят следующим образом:
- Минимальная высота потолка, необходимая для установки газовой плиты, составляет 2,2 метра (в случае с наклонными потолками это правило тоже должно соблюдаться, поэтому придется искать место с подходящей высотой);
- На кухне обязательно должно быть открывающееся окно, чтобы при необходимости можно было проводить ремонт газопровода в дневное время без включения освещения (впрочем, на кухне не будет лишней и отдельная вентиляционная система);
- Расстояние от плиты до противоположной стены не может составлять менее 1 метра;
- Все кухонные поверхности, выполненные из горючих материалов, нужно покрыть слоем штукатурки, чтобы предотвратить возгорание;
- Использовать плиту можно только в том случае, если кухня находится отдельно от коридора и разделяется с ним дверью;
- Газовые трубы на кухне разводятся таким образом, чтобы между плитой и стенами было расстояние, превышающее 7 см;
- Подведение газопровода к плите может осуществляться только на той высоте, где имеется соединяющий штуцер;
- Кран, позволяющий перекрыть газ, должен располагаться на высоте 1,5 метров от уровня пола и в 20 см от плиты;
- При установке плиты можно использовать термостойкие гибкие рукава, которые меняются в соответствии с рекомендациями, описанными в приложенной к изделию документации.
Данные правила, по большому счету, касаются подключения газового оборудования к уже установленному трубопроводу. Впрочем, если возникает необходимость перенести газовую трубу, то эти правила все равно пригодятся, чтобы спланировать дальнейшее расположение объектов на кухне. О том же, как перенести трубы в кухне, речь пойдет дальше.
Варианты скрытого размещения газовой трубы на кухне
Скрыть газовые коммуникации проще всего в ходе ремонта или замены кухонного гарнитура
В ходе маскировки труб важно также придерживаться выше перечисленных правил и требований
Самые популярные способы скрытого размещения труб:
- укрытие мебелью – трубы прячут под гарнитуром, при этом обеспечивая свободный доступ;
- установка декоративного короба из дерева или металлического профиля;
- нанесения декора на трубы, если площадь кухни позволяет (яркие магниты, роспись);
- обычная покраска труб под цвет общей стилистики помещения;
- конструкции из гипсокартона.
Маскировка коммуникаций
Независимо от выбранного способа маскировки, главное правило – обеспечение безопасности.
Применение гибкого шланга
Гибкие шланги используют исключительно для подключения газовой плиты. В качестве элемента трубопровода его использование запрещено.
Рынок предлагает большое количество видов данного продукта. Для газовой системы применяют 3 типа:
- Резинотканевый – самый дешевый вариант с незначительным сроком службы (в среднем – 5 лет), отличается недостаточным уровнем жесткости и невысокой допустимой температурой. Вместе с тем, обеспечивает хорошую электроизоляцию, гибкость и представлен в широком ассортименте.
- Резиновый с металлической оплеткой – оптимальное сочетание качества, цены и срока эксплуатации. Шланг изготовлен из вулканизированной резины, армирован текстильной нитью и внешне отделан металлической оплеткой. Отличается надежностью и простотой монтажа.
- Сильфонный – чаще всего используются для установки газового оборудования. Более высокая цена оправдана сроком службы порядка 30 лет, надежной защитой от механических повреждений, электроизоляцией и устойчивостью к химикатам.
Использование гибкого шланга для подключения приборов В выборе стоит консультироваться со специалистами, которые будут проводить установку оборудования.
Общие требования и нормативы
Чтобы процесс согласования прошел гладко, лучше заранее ознакомиться с основными положениями устройства газовой системы в жилых помещениях. В качестве шпаргалки можно использовать нормативный документ – СНиП 2.04.08-87* (актуальная версия).
В помещении обязательно должна быть налажена естественная приточно-вытяжная вентиляция, то есть должно присутствовать окно с открывающимися форточками/фрамугами и вентиляционный канал с хорошей тягой
Если стены и потолок состоят из легковоспламеняющихся материалов (древесины), их необходимо оштукатурить или облицевать металлическими листами.
Газовые трубы служат для транспортировки топлива к потребителям – плитам, духовым шкафам, колонкам, поэтому расположение оборудования важно не менее разводки труб. Галерея изображений
Фото из
Высота потолков в помещении, где установлена газовая плита, не должна быть менее 2 м 20 см
Если это мансарда или пристройка с наклонным потолком, выбирают место, подходящее по нормативным параметрам
Галерея изображений
Фото из
Высота потолков в помещении, где установлена газовая плита, не должна быть менее 2 м 20 см. Если это мансарда или пристройка с наклонным потолком, выбирают место, подходящее по нормативным параметрам
Расстояние от плиты до объектов, расположенных через проход (например, до стола), должно быть не менее 1 метра. Это способствует свободному передвижению по кухне
Элемент запорной арматуры – кран для отключения подачи газа – должен находиться на расстоянии от 0,2 м от плиты (возможна установка на трубу, спрятанную под столешницей, на высоте 0,75-0,80 м)
Помещение, в котором установлена газовая плита или колонка, обязательно должно отделяться от соседней комнаты/коридора дверью. Оставлять проем в жилую комнату открытым запрещено
Газовую плиту необходимо отодвинуть от стены, покрытой негорючим материалом, минимум на 0,07 м. Если оборудование установлено в углу, правило касается обеих стен
Для соединения газовой трубы и бытового прибора допускается использование гибких шлангов (резинотканевых рукавов, сильфонных шлангов)
Для соединения потребителя (духового шкафа, плиты) и газопровода применяют штуцер. Подводку осуществляют на высоте его расположения
Трубы для внутренней разводки должны быть изготовлены по ГОСТ 380-88 (для изделий обыкновенного качества) или ГОСТ 1050-88 (для изделий из качественной стали)
Нормированная высота потолков на кухне
Размеры прохода у газовой плиты
Расстояние от плиты до крана
Изолирование помещения с газовым оборудованием
Расстояние от плиты до стен
Способ подключения газового оборудования
Высота подключения трубы к плите
Качество труб для подсоединения оборудования
Также необходимо знать, что запорный кран с трубы срезать нельзя. Это обязательный элемент газовой системы. Мало того, при изменении места расположения необходимо проследить, чтобы он находился в прямой доступности. Если он размещен под столешницей, то доступ должен осуществляться через дверку шкафа (без задней стенки) или через открывающийся фрагмент столешницы.
