Проверка всей системы на герметичность и работоспособность
Протечки проверяют с помощью мыльного раствора
Испытание делается после окончания монтажа, диагностируется герметичность и работоспособность. Вначале осматривается общий вид системы, проверяется подводка, закручивание фитингов, соответствие проектной схеме. Выделение газа выявляется на соединениях и узлах.
Применяется мыльный раствор, которым промазываются стыки труб со шлангом, сопряжение гибкой подводки и плиты или духовки. Если образовываются пузыри, узел требует доработки и повторной диагностики. Мастер составляет акт выполненных работ с описанием особенностей, изменения заносятся в технический паспорт.
Почему возникает необходимость переносить газовую трубу на участке или в квартире
На улице газопровод может быть проложен в земле или на опорах. Чаще всего требуют переноса поверхностные магистрали по следующим причинам:
- неустойчивость почвы под опорами. Данный фактор может привести к нарушению герметичности или разрушению линии;
- близкое расположение магистрали препятствует возведению новой постройки;
- ранее смонтированные коммуникации ограничивают проезд на территорию подворья;
- газовая труба просто проходит по участку в неудобном для обитателей дома месте.
Переносить газовую трубу в квартире может потребоваться, когда:
- в помещении выполняются ремонтные работы с потребителями газа;
- габариты купленной бытовой техники требуют изменить направление прокладки газовых коммуникаций;
- для придания кухне эргономичности необходимо переместить газовую колонку или плиту.
Перенос газопровода в помещении выполняется достаточно быстро. Если же линия проложена на придомовой территории, для её перемещения потребуется проведение работ в несколько большем объёме. Но независимо от причины, перенести газопровод можно будет только после согласования этого вопроса с коммунальной газовой службой и сбора пакета необходимых документов.

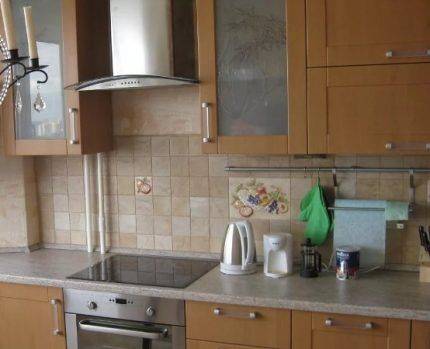

В квартирах и домах газовые трубы не всегда проложены удобно и органично вписываются в интерьер, поэтому возникает вопрос об их переносе
Правила безопасности
Как перенести газовые трубы в соответствии с нормами безопасного использования систем газоснабжения? При прокладке внешних газопроводов требуется руководствоваться нормами СНИП 42-101-2003, которым накладываются следующие ограничения:

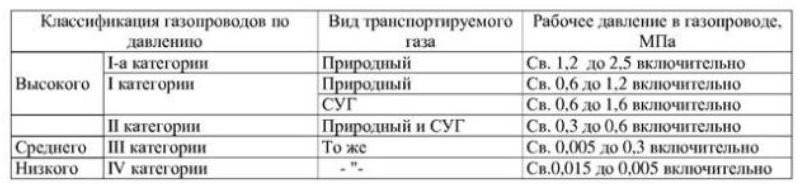

Категории газопроводных систем в зависимости от внутреннего давления
- не допускается прокладка наружных труб газоснабжения на расстоянии:
- менее 500 мм от окон и дверей;
- менее 200 мм от крыши строения;
- в отношении иных коммуникационных систем газопровод располагается согласно таблице ниже.

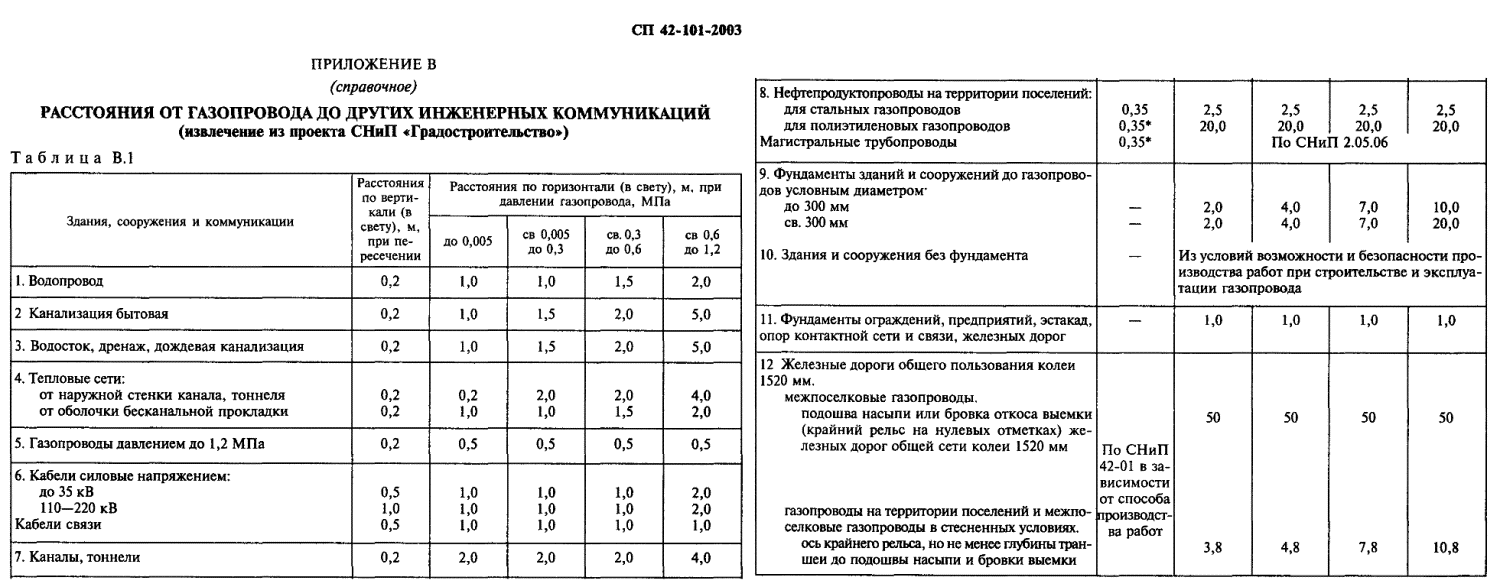

Правила расположения газопроводов относительно иных коммуникаций
Также необходимо учитывать, что любой газопровод, в том числе и бытового назначения, имеет охранную зону, в которой запрещается:
- строить здания, хозяйственные помещения и иные сооружения;
- устанавливать заборы и иные ограждения;
- обустраивать выгребные ямы;
- перекапывать землю на глубину свыше 300 мм;
- хранить токсичные и легковоспламеняемые вещества;
- зажигать огонь.
Предупреждающий знак о прохождении газопровода и размере охранной зоны
Размеры охранной зоны также варьируются в зависимости от категории газопровода. В настоящее время действуют следующие нормы:
- 2 м для систем категории III;
- 4 м для трубопроводов, относящихся ко II категории;
- 7 м для газопроводов высокого давления категорий I и I-а.
Охранная зона может быть увеличена, если:
- газопровод изготовлен из полиэтиленовых труб (максимум на 3 м с каждой стороны);
- прокладка магистрали осуществляется в условиях вечной мерзлоты (до 10 м);
- система расположена по территории земель лесного фонда (до 3 м);
- газовая система проходит по дну водоема (до 100 м).
В соответствии с указанными нормами специалистами разрабатывается индивидуальный проект перепланировки.
Нормативные акты и требования
При проектировании внутренних газопроводов зданий, размещении в них газопотребляющих агрегатов, руководствуются СНиП 2.04.08-87, его главные положения относительно правил укладки труб внутри помещений (раздел 6) приведены ниже:
- Газопроводы внутри зданий положено прокладывать из стальных труб, прошедших госрегистрацию и удовлетворяющих требованиям госстандартов и техусловий.
- Для подсоединения к газовой магистральной линии передвижных или переносных агрегатов, оборудования и горелок, автоматических, контрольно-измерительных приборов (КИП), рекомендуется применение обычных или усиленных тканевым кордом рукавов из резины (каучука). Подводка должна обладать устойчивостью к химическому составу газа, напору в системе, влажности и температурным параметрам внешней среды.
- Канал с уложенным газопроводом не следует перекрещивать с иными коммуникациями. Если нельзя избежать пересечения, монтируют уплотнители-перемычки и прокладывают магистраль в стальных трубных гильзах, выведенных по обе стороны перемычек на 300 мм.
- Основной метод стыковки стальных труб – сварка. Соединения на резьбе и фланцах разрешены в точках подсоединения отсечных вентилей, арматуры и приборов, КИП и регулирующей аппаратуры, иного оборудования.
- Газопроводы наружной и канальной укладки следует покрывать влагостойкими красками.
- Основной метод подсоединения газопотребляющих и горелочных агрегатов к линии – жесткое трубное. Если производится подключение приборов посредством резиновых или с матерчатым кордом шлангов, они не должны иметь стыков.
- Разъемный монтаж газопровода проводят в зонах, удобных для внешнего осмотра, проведения профилактических и ремонтных операций.
- Прокладывание газопроводной линии в зданиях обычно проводят открытым способом. Допустима скрытая прокладка в штробах стен под съемными щитами с вентотверстиями, исключением являются объекты жилого и общественного предназначения.
Рис. 4 Нормы газопотребления и расхода тепла по СНиП 2.04.08-87 - Запрещено прокладывать газопроводы через канальную, шахтную, камерную вентиляцию, мусоросборные кабины и шахты дымоходов, в зонах, где трубопровод подвергается коррозии, действию химически агрессивных сред и обмыванию высокотемпературными продуктами горения топлива.
- Отсекающие газоподачу вентили рекомендуется ставить: – на вводном участке газопровода внутрь помещения; – на отводах от общего стояка к каждому подключаемому агрегату; – перед комфорками и элементами запальников; – в местах подсоединения линий продувки к газопроводу.
- Не допустим монтаж арматуры на трубопроводах, уложенных в стеновых или половых канальных проходах.
- Счетчики для учета газопотребления рекомендуется ставить в газифицируемых или иных помещениях с огневой стойкостью не ниже II группы при наличии вентилирования.
- Допустим монтаж на единой газопроводной линии не менее двух параллельно размещенных счетчиков.
- Газовые стояки недопустимо прокладывать в комнатах для проживания и санузлах.
- Протяжка газопроводных линий в частных домах должна проводиться по нежилым комнатам. При невозможности иного способа прокладки допустима транзитная протяжка трубопровода по жилым комнатам без резьбовых стыков и арматурных элементов.
- При подводке к газопотребительным приборам (плитам и духовкам, бойлерам, печным конфоркам), имеющим в конструкции запорный механизм перед горелками, ставят один отсекающий вентиль.
- Зазор между газопроводом при открытой канальной прокладке до элементов строительных объектов, оборудования или иных коммуникаций принимают исходя из критериев удобства проведения монтажных, смотровых и ремонтных операций на магистрали и помещенной в ней арматуры. Трубопровод не должен проходить перед окошком вентиляции, проемами окон или дверей.
- В зонах прохождения людей газопровод монтируют на высоте больше 2200 мм от плоскости пола до нижней точки трубной оболочки, при теплоизоляции – до поверхности изоляционного материала.
- Крепление прокладываемых труб открытым методом проводят посредством хомутового крепежа, кронштейнов, крюков или подвесок на расстоянии от основания, обеспечивающем удобство проведения смотровых, профилактических и ремонтных операций.
- Вертикальные участки газопроводов прокладывают в гильзах из обрезков стальных труб с просветом в кольце не менее 5 мм для труб сечением до 32 мм и зазором не меньше 10 мм для трубопроводов большего размера. Герметизация внутреннего пространства между трубопроводами и гильзой выполняется паклей, каучуковыми прокладками или иными эластичными уплотнителями.
Рис. 5 Примеры нижнего (скрытого) размещения перенесенных отсечного вентиля и учетного прибора
С чего начать и что учесть
Прежде всего, следует обратиться в вышеуказанную организацию и предъявить документы, подтверждающие право собственности на участок или дом. Такие же первоначальные действия следует предпринять, если речь идёт о переносе газовых труб в квартире. От вас потребуют также предъявить разрешительную документацию, в соответствии с которой прокладывалась газовая труба по участку ранее. Но это ещё не всё! Не исключено, что для начала рассмотрения вопроса вам придётся предоставить план постройки или участка, на котором должны быть нанесены все имеющиеся коммуникации. План составляется с привязкой к местности в определённом масштабе и содержит данные о размерах в абсолютном выражении.
И независимо от способа – по поверхности или под землёй, укажите желаемое направление прокладки газопровода. Разработка технических условий переноса газовой трубы в частном доме или в квартире осуществляется специалистами на основе всей имеющейся в их распоряжении документации. В целом, подготовительный этап требует очень серьёзного подхода. Ведь даже простую установку на кухне шланга вместо газопроводной трубы выполнять без согласования пакета документов не разрешается. И хоть времени на проведение этого этапа требуется относительно немного (минимум 3-4 дня, в худшем случае – неделя), будьте готовы к получению отрицательных эмоций от продолжительного стояния в очереди.
Даже зная, как переносится в квартире газовая труба, чтобы получить разрешение при составлении проекта вы должны учесть следующие требования:
- в жилой комнате устанавливать газопровод нельзя. Делать это можно только на кухне;
- запрещено выполнение прокладки в вентиляционных шахтах;
- прохождение трубопровода под сантехническим оборудованием, над плинтусами, по полу, через проёмы дверей и окон квартиры не допускается;
- при необходимости прокладки поблизости от газовой трубы в квартире электрического кабеля он должен располагаться на расстоянии от газопровода не менее 25 см. Удалённость от распределительного щитка не меньше полуметра;
- технологическое оборудование на кухне не должно мешать свободному доступу для проведения технических работ или осмотру газопровода;
- установка газопроводов в открытом виде осуществляется на высоте приборов-потребителей газа. Труба должна пролегать не ниже 2,2 метра от пола. При наличии на ней изоляции за точку отсчёта принимается нижняя часть заизолированного трубопровода;
- вертикаль данной инженерной коммуникации в местах её пересечения с любыми конструкциями должна быть закрыта специальным коробом.
Любые работы, связанные с вмешательством в газовую магистраль, должны проводиться специальной службой и только с ее разрешения
В целом, проведение работ с газопроводом сопряжено с риском возникновения непредвиденных ситуаций, способных повлечь несчастные случаи. С учётом этого фактора следует хорошо продумать, действительно ли существует необходимость в переносе газовой трубы в жилом помещении (обычно это кухня) или достаточно будет другого более безопасного решения.
Ответственность за самостоятельный перенос газовой трубы на кухне
Некоторые владельцы квартир/домов, увидев смету о переносе газовой трубы, решают сэкономить и не обращаться к услугам специалистов, а самостоятельно заняться переносом трубы в нужное место.
Однако нужно понимать, что подобные действия не только противозаконны, но еще и опасны как для самих жильцов, так и для всех людей, проживающих в доме, поскольку при неправильном переносе есть риск взрыва.
За самовольный перенос газовой трубы компания, которая поставляет газ населению, имеет право применить в отношении к нарушителю такие санкции:
- отключить линию газа;
- начислить плату за самостоятельный перенос трубы;
- наложить штраф.
Процедура документального оформления
Поскольку самостоятельный перенос газовой трубы в квартире или на участке грозит наказанием в виде штрафа, самое первое действие при желании выполнить изменения – получить соответствующее разрешение.
Пошаговое действие согласования проекта переноса:
- Сбор необходимого пакета документов (паспорт, правоустанавливающие документы на квартиру, план перепланировки).
- Визит в отделение газовой службы по месту прописки, подача заявления. В заявке указывается адрес и описываются детали самой просьбы.
- Выезд специалиста для осмотра объекта. Это один из самых важных моментов, поскольку уже по результатам осмотра будет понятно, возможна ли реализация задуманного проекта. Часто планы меняются по причине несоответствия желаемых правок требованиям по безопасности.
- Утверждение окончательной схемы переноса, составление сметы. Точную цену назвать нельзя, поскольку она индивидуальна по каждой заявке, зависит от объема и сложности работ.
- При положительном решении службы, заявитель оплачивает услугу и обговаривает со специалистом время проведения работ.
Согласование проекта занимает в среднем 5 рабочих дней. Затягивание процесса может произойти по причине подачи неполного пакета документов, либо при необходимости внесения правок в схему. Если перенос нарушает нормы, газовая служба отказывает в изменении расположения труб отвода.
Требования по СНИП
Размещение газовых труб проводится в строгом соответствии определенным нормам и требованиям. Чтобы сократить период согласования, лучше заранее ознакомиться с этими моментами, изучив актуальную версию документа СНиП 2.04.08-87.
Варианты правильного переноса труб
Среди самых важных норм и правил установки газового оборудования, которые в обязательном порядке должны соблюдаться в жилых помещениях, стоит отметить:
- Доступность к любому элементу системы подачи газа.
- Минимальная высота потолка для установки газовой плиты – 2,2 метра. Также обязательно наличие форточки, либо открывающейся створки на вентиляционном канале.
- Допустимое количество конфорок зависит от объема кухни (две на 8 м³, три на 12 м³ и четыре на 15 м³). Если кроме плиты планируется установка бойлера, к расчетному объему стоит добавлять еще 6 м³.
- Запрещено устанавливать оборудование в ванной комнате, подвале, вблизи окна.
- Оборудование рекомендуется устанавливать возле стены, выполненной или отделанной из негорючего материала. Расстояние от плиты до стены – 7 см, от емкостного бойлера – 10 см.
- Проход перед плитой – не менее 1 метра.
Причины переноса газовых труб на кухне
Все работы по переносу и замене металлических труб, особенно требующих сварки, выполняют представители горгаза или другой уполномоченной организации. Получив заявление от жильцов, они всегда интересуются причинами планируемых преобразований.
Чаще всего требуется изменить разводку труб на кухне без изменения планировки и переноса оборудования в другие помещения.
Причины могут быть различными:
- замена старого оборудования – покупка газовой колонки, плиты или котла – для которого необходимо чуть больше места;
- капитальный ремонт на кухне;
- перенос газовой плиты от окна на 0,5-2 м в сторону раковины;
- смена места установки газового счетчика;
- перенос горизонтально расположенной трубы с большой высоты под столешницу и др.
Часто перенос труб требуется в новостройках, где изначальное расположение значимых кухонных объектов не поддается логике и объяснению: предположим, если в 15-метровой кухне газовая плита находится возле окна, мойка – в противоположном углу, а вытяжка в другой стороне, над входом в кухню.
Приходится исправлять ошибки проектировщиков, переносить плиту поближе к мойке, чтобы готовка пищи происходила в комфортных условиях.
Категорически запрещается проводить работы по переносу газового стояка. Допускается единственное изменение – маскировка труб легко демонтируемыми конструкциями, например, навесными кухонными шкафчиками
Наиболее частая причина – это покупка нового кухонного гарнитура со встроенным оборудованием (духовым шкафом и варочной поверхностью). При этом трубы требуется или укоротить, или удлинить – в зависимости от планируемого места монтажа приборов.
Если же вы хотите узнать, как лучше перенести газовую трубу в квартире с перепланировкой, рекомендуем обратиться в проектную организацию для составления схемы переноса.
Дело в том, что в типовых городских квартирах переустанавливать стояки, трубы, а также любое газовое оборудование в жилые комнаты запрещено, и даже для совмещения кухни и комнаты также требуется разрешение.
Как оформить перенос котла в частном доме?
Согласование о перемещении газоиспользующего оборудования и газовой разводки проводится с представителями ресурсоснабжающей организации. Заявление заполняется по форме, утвержденной Постановлением Правительства РФ № 266.
При себе во время визита в газовую службу следует иметь пакет перечисленных ниже документов:
- Паспорт заявителя (владельца жилого помещения).
- Проект газоснабжения дома.
- Технический паспорт на жилое помещение.
- Паспорт на газоиспользующий прибор.
- Согласие всех остальных собственников жилья, если дом находится в долевой собственности (представителя интересов несовершеннолетних собственников).
Точный список документов следует предварительно уточнить во время звонка или визита.
Решение комиссии вы получите на отдельном бланке по почте или лично в руки.
Образец заявления на переоборудование и переустройство должен содержать данные о заявителе, объекте, список приложенных документов и сведения о планируемых работах. Если вы получаете отказ в переустройстве, он обязательно должен быть обоснован соответствующими пунктами о причинах такого решения
На практике отказов практически не бывает. Связаны они могут быть только с несоответствием нового помещения котельной установленным нормам, отсутствием документов на объект, подтверждающих права собственника. Газовикам все равно, сколько раз и куда вы будете переносить котел.
Если вам хочется ускорить и упростить процедуру, попробуйте воспользоваться услугами газовой службы, предлагающей выполнить все виды работ «под ключ». Некоторые организации оказывают подобную услугу и все, что вам нужно будет сделать — написать заявление и заключить договор.
Представители компании приедут на объект, составят сами протоколы замены и переноса всего требуемого оборудования, проведут согласование и монтажные работы от установки и заземления газового котла до его пуска и настройки.
Процедура переноса труб на участке
Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:
- разработка и согласование проекта в соответствии с действующими требованиями безопасности;
- приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
- непосредственный перенос;
- проверка качества выполненных работ и ввод системы в эксплуатацию.
Получение согласования
Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.

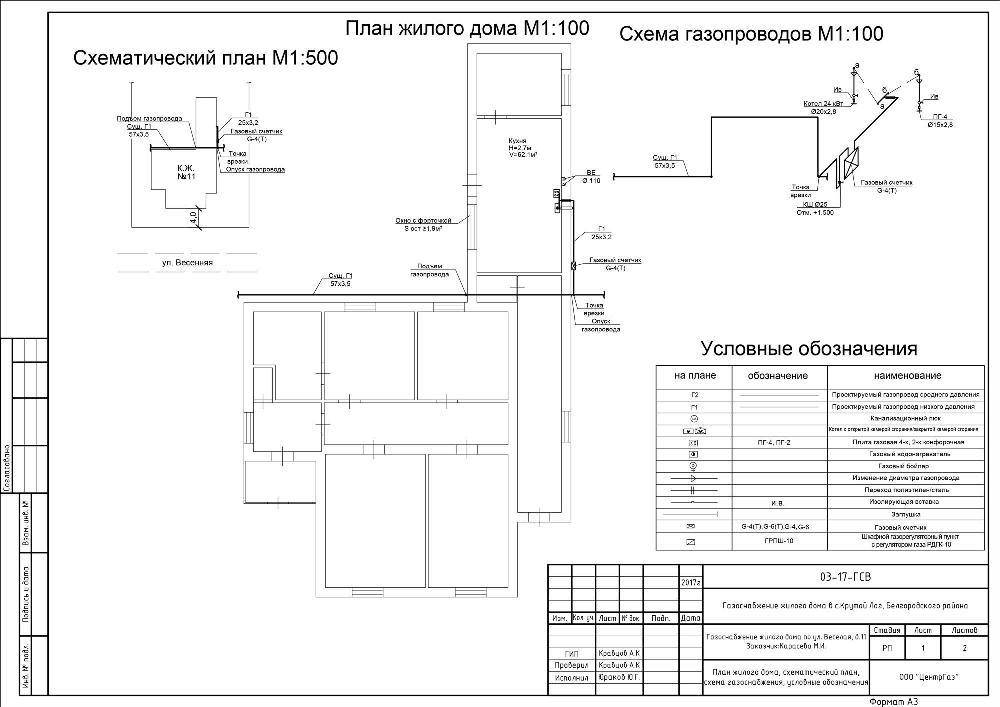

Схема расположения газопровода на участке
Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:
- самостоятельно с учетом всех норм безопасности;
- в любой специализированной организации;
- в региональном отделении газоснабжающей компании.
Стоимость услуг специалистов будет определяться на основании:
- тарифов выбранной компании;
- региона;
- сложности проекта;
- перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).
Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:
- копии правоустанавливающих документов на дом и садовый участок;
- технический паспорт на дом;
- топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
- копию гражданского паспорта;
- проект переноса;
- согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
- документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).
Подготовка
Для выполнения работ по переносу потребуются:
- болгарка;
- сварочный аппарат;
- разводной ключ;
- лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
- поддерживающие устройства при прокладке надземной магистрали;
- трубы и соединительные фитинги;
- запорная арматура, счетчики и иные устройства, предусмотренные проектом;
- материалы для изоляции резьбовых соединений;
- гибкие шланги для подключения газовой плиты и иного оборудования;
- газовое оборудование.
Перепланировка системы газоснабжения
Процесс переноса выполняется в следующем порядке:
- отключение газоснабжения;
Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.
- демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;
Снятие ненужных труб
- продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
- установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;
Проведение новой системы газоснабжения
Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.
- подключение оборудования.
Проверка и ввод
После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.
Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:
если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;
Признак плохой герметичности соединения
отсутствие пузырей указывает на полную герметичность газоснабжающей системы.
Как производится монтаж газовых труб на фасаде строения, смотрите на видео.
Пробный запуск позволяет определить, выдерживает ли система заявленное давление.
Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.
Штраф за перенос газовой трубы в квартире
Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.
Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.
Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:
- согласование перемещения газового оборудования в специальных службах;
- выполнение работ по перемещению газоснабжающей линии.
Инструкция о переносе газопровода
Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:
- Пользуясь газовым краном, перекрывают подачу газа в помещение.
- Затем газопровод продувают, чтобы удалить из него остатки газов.
- В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
- В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
- Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
- Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.
Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.
Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.
Подготовка к переносу труб
Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.
Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.
Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.
Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.
Положения СНиП об обустройстве газопроводов в квартире
Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.
При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.
Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.
Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.
Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.
Только тссс
Мои дальнейшие рекомендации в чем-то сродни «вредным советам» Григория Остера: я собираюсь рассказать о том, чего, строго говоря, делать нельзя. Однако, увы, мы живем в реальном и далеко не совершенном мире.
Итак, что делать, если вам все-таки очень не терпится перенести газовую плиту или укоротить отвод газовой трубы?
Теория
Нет-нет, мон ами, не спешите брать в руки ключи и ножовку. Вначале — немного нудных, но необходимых для ознакомления нормативных требований.
Да-да, я знаю, что некрасиво. Не будем спешить.
Нормы для газовой трубе на кухне изложены в уже упомянутом мной документе — СНиП 2.04.08-87.
Разводка газа в жилом доме должна быть выполнена преимущественно на сварке. Резьбовые и прочие разборные соединения допустимы лишь на присоединениях к запорной арматуре, газосчетчикам и приборам — потребителям;
- Все разъемные соединения должны выполняться в местах, доступных для осмотра и ремонта. В неразборную кухонную мебель их прятать не стоит;
- Газовая труба должна быть проложена, как правило, открыто;
- При наличии нескольких потребителей газа запорная арматура должна быть установлена перед каждым из них;
- В местах прохода людей (например, над дверью или в прихожей) газовая труба должна проходить на высоте как минимум в 220 сантиметров. С чем связана инструкция — думаю, можно не объяснять;
- Стальные внутренние газопроводы рекомендуется окрашивать для защиты от коррозии. При этом декор газовой трубы на кухне или в прихожей должен быть водостойким.
Краска должна защищать газопровод от контакта с водой.
После крана
Первое и основное: в абсолютном большинстве случаев ничего пилить и резать не нужно. Для переноса плиты достаточно удлинить подводку между ней и отсекающим краном. Чтобы скрыть неопрятную стальную подводку, можно просто соорудить вокруг нее шкафчик (разумеется, разборный или с широко открывающимися дверками).
Чем можно присоединить плиту или другой газовый прибор, не нарушая предписаний СНиП?
Гофрированной нержавеющей трубой. В этом случае будут соблюдены ключевые требования:
- Подводка к прибору будет жесткой (гофрированная нержавеющая труба явно не имеет никакого отношения к гибким шлангам);
- Разводка будет выполнена стальной трубой. Кто скажет, что нержавейка — не сталь?
Гофрированная нержавейка на подводке к плите.
Для переноса плиты использован кислородный шланг на штуцерах.
Соединения нержавейки монтируются на компрессионных фитингах: труба вставляется в фитинг с ослабленной накидной гайкой, после чего та затягивается и обжимает трубу силиконовым уплотнителем.
Резьбы на соединениях фитингов с патрубком плиты и краном подматываются лентой ФУМ.
При запуске все разъемные соединения обязательно проверяются на предмет утечек газа: на каждое из них помазком наносится мыльная пена. Если она пузырится — соединение нужно перебирать.
Проверка соединения мыльной пеной.
Замена крана
Газовые пробковые вентиля советского образца не отличаются особым удобством использования и нуждаются в регулярном обслуживании. В частности, пробка должны быть обильно смазана. Смазка заполняет пазы, предотвращая утечки газа, и уменьшает необходимое для поворота пробки усилие.
Можно ли самому поменять кран?
Скажем так: я не рекомендую этого делать. Но сам во время работы слесарем-сантехником менял газовые краны, причем без отключения стояка. Дело в том, что избыточное давление газа в трубах жилого дома минимально:
| Потребитель | Избыточное давление (кгс/см2) |
| Промышленные предприятия | 6 |
| Предприятия бытового обслуживания производственного характера | 3 |
| Жилые дома | 0,03 |
| Общественные здания | 0,05 |
Газовую трубу в жилом доме легко заткнуть пальцем.
Раз так, скорость истечения газа из трубы будет минимальной, а давление не помешает установить новый кран вместо старого.
Алгоритм замены выглядит так:
Замена газового крана.
На что менять газовый кран? На современный пробковый. О его назначении именно для газа говорит желтая маркировка рукоятки.
