Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

• Не оставляйте горящий очаг надолго без присмотра.
• Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
• Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
• Регулярно проверяйте дымоход на предмет прохудившихся мест.
• В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение не сгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Буржуйки

Когда речь идет об отоплении небольшого пространства, то стоит вспомнить о буржуйки. Еще столетие назад их сооружали из кирпича. Они использовались для обогрева квартир. Со временем, когда было внедрено централизованное отопление, их стали устанавливать в постройках хозяйственного назначения и подсобках. Сегодня же, буржуйка – идеальный вариант для обогрева гаража.

https://youtube.com/watch?v=ww43B3t6_wI

Конструкции из баллонов, труб и бочек

Для выполнения такой обогревательной конструкции используют различные материалы. Оптимальным вариантом считаются изделия из пропановых баллонов и толстостенных труб. Также возможно использовать бочки

В данном случае стоит обратить внимание на малообъемные изделия, которые имеют толстые стенки

В зависимости от конструктивных особенностей буржуйки бывают горизонтальными и вертикальными. Первый вариант оптимально подходит для дров. Это позволяет использовать дровни любой величины. Конечно, вертикальные конструкции более просты в устройстве. Но, здесь придется измельчать дрова.

В качестве заготовки используют баллон или бочку

Вертикальные

Сделать такой тип буржуйки очень просто. Для этого нужно взять баллон и ли трубу и порезать две части, которые будут значительно отличаться по размерам. Так, нижний отрезок будет использоваться для сбора лозы, а верхний для закладки топливных элементов. Дальнейший алгоритм действий выглядит примерно так:

1. Вырезать двери. Понадобиться два отверстия: снизу и сверху. Небольшая нижняя дверь используется для очистки камеры от лозы. Верхнее отверстие делается побольше, чтобы легче было закладывать топливо. Отрезанный куски используются для изготовления сам их дверей.
2. Выполняют колосники и завесы, с помощью которых будет крепиться дверь. Для этого используют стальную арматуру диаметром 12 мм и более. Колосники устанавливаются на расстоянии 2 см.
3. Приварить дно, если такого нет. В верхней крышке выполнить отверстие, которое будет соответствовать диаметру дымохода. Лучше использовать стандартные трубы, что значительно упростить процесс сооружения буржуйки.
4. Приварить к дверцам трубки нужного диаметра и установить на буржуйку. Чтобы скрыть щели, рекомендовано дополнительно по периметру дверок наварить полоски металла.

На завершающем этапе проводится установка отопительной конструкции и подсоединение дымохода.

Вертикальные конструкции занимают мало места

Горизонтальные

Создание горизонтальной дровяной печи проводиться несколько иначе:

1. Снизу приварить ящик из листовой стали, который используется для сбора золы. Над ним в баллоне или бочке делаются отверстия. Чтобы конструкция была более устойчивой, приваривают ножки нужной длины.
2. Сверху сделать отверстие под дымоход. Приварить трубу, через которую будут отводиться продукты горения.
3. Сделать отверстие и закрепить дверку. При желании она может быть изготовлена из листовой стали или чугуна.

По такой схеме можно быстро сделать правильно мини печь для отопления гаража из любой заготовки.

Горизонтальные топки удобны в эксплуатации

Две бочки

Такой метод несколько трудоемок в исполнении. Для создания печи используются две бочки разного диаметра. В процессе изготовления одна вставляется в другую, а свободное пространство между ними заполняется смесью гальки, песка и глины. Благодаря такой конструкции можно предотвратить раскалывание стенок и обеспечить сохранение тепла на протяжении длительного времени.

Топка из двух бочек

Печь на дровах длительного горения

Это самый экономичный, эффективный, но в то же время и самый сложный агрегат. Принцип его действия основан на сгорании пиролизных газов. Они имеют очень высокую энергию сгорания и выделяют большое количество тепла. Появляются пиролизы в результате медленного тления древесины при ограниченном доступе кислорода. В этом случае органические вещества распадаются на твердые и газообразные. Твердые тлеют, а газ поднимается в верхнюю камеру и возгорается, выделяя большое количество энергии.

Достоинством такой печи является ее очень высокий КПД. Одна охапка дров способна поддерживать работоспособность агрегата в течение 15 – 20 часов. Кроме дров в такой печи могут использоваться любые отходы деревопереработки: опилки, кора, сучки. Как более дорогой вариант: топливные брикеты, паллеты и другое современное твердое топливо.

Главной задачей при изготовлении печи длительного горения является создание в ней условий, позволяющих отделять пиролизы и воспламенять их отдельно от дров. Чаще всего для этого берут готовую 200 литровую металлическую бочку. Верх бочки отрезают и делают в нем отверстие, куда будет входить дымоход диаметром не менее 150 мм. Еще одно отверстие прорезают диаметром 100 мм. Туда будет вставлена труба для поступления воздуха. Затем делают тяжелый поршень. Для этого из листового металла вырезают круг чуть меньшего диаметра, чем бочка. В нем прорезают отверстие под трубу подачи воздуха и приваривают эту трубу. Снизу к получившемуся поршню приваривают пару кусков тяжелого швеллера. Поршень вместе с трубой вставляют сверху в бочку и закрывают всю конструкцию крышкой так, чтобы труба для воздуха вышла в приготовленное для нее отверстие. На ней делают еще и заслонку для регулирования потока.

Внизу бочки вырезают отверстия для люков подачи дров и зольника. Они должны закрываться плотно, чтобы исключить попадание туда воздуха, так как подаваться он должен через трубу в поршне. Устанавливают всю конструкцию на бетонный фундамент или кирпичную кладку.

Усовершенствованный вариант печи длительного горения из бочки.

Для заправки печи дровами, поршень нужно поднять за трубу в верхнее положение и зафиксировать там. Для этого можно придумать какие-нибудь фиксаторы. В топку накладывают дрова «под завязку». Затем поршень опускают, прижимая им дрова. Производят розжиг с помощью любой горючей жидкости, кроме бензина. Когда дрова разгорятся хорошо, доступ кислорода ограничивают. Выделившиеся пиролизы попадут в камеру над поршнем и воспламенятся там. Они будут гореть, выделяя очень много тепла, хотя дрова будут только тлеть.

При выборе варианта устройства печи в гараже необходимо руководствоваться принципом простоты и экономичности. Все предложенные варианты отвечают данным критериям и могут быть с успехом приняты автолюбителями.

• Как обложить металлическую печь кирпичом — инструкция
• Печь на отработке своими руками
• Печи из талькохлорита
• Как самому сварить печь для бани из трубы

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

• печки открытого типа;
• закрытого (капельного) типа;
• устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
3. Низкий КПД при высоком расходе горючего.
4. Корпус агрегата тяжело поддаётся чистке от сажи.

Так можно переделать под отработку обычную буржуйку

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печка на отработке капельного типа может быть и такой

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.
Вентилятор добавляет процент коэффициента полезного действия, но снижает срок службы агрегата – стенки могут быстро прогореть

Как устроена и по какому принципу действует печь

Печь на отработке по принципу действия близка к пиролизной печи.

В ней горение идет в два этапа:

• Горение паров отработки, при котором образуются горючие газы.
• Дальнейшее догорание этих газов, под действием высоких температур.

Полное сгорание отработанного масла обеспечивает минимальное содержание токсичных и вредных примесей, с сохранением высокой эффективности отопительного прибора.

Схема принципа действия печи на отработке

Если соблюдается инструкция по установке и использованию печи, то можно добиться полного сгорания отработки.

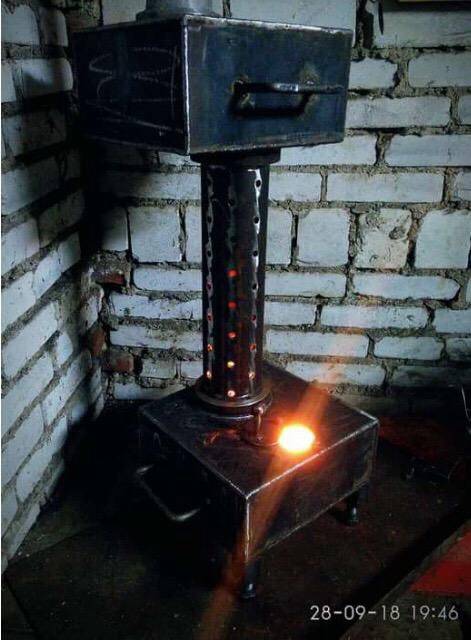

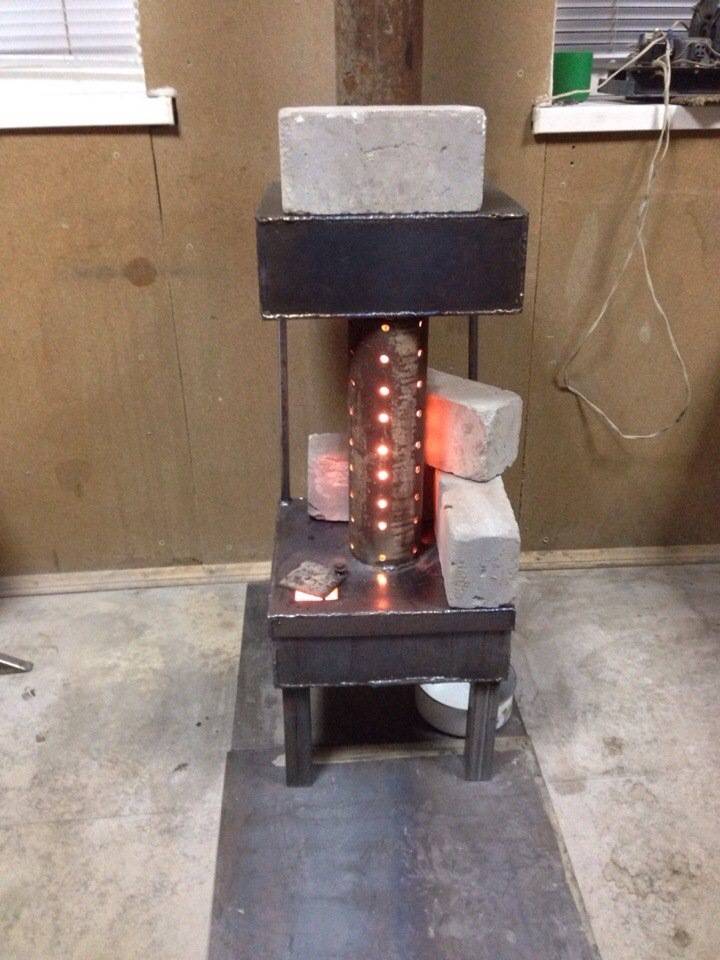

Гаражная печь на отработанном масле включает в себя такие конструктивные элементы:

• Низкотемпературная нижняя камера сгорания. которая совмещена с баком и оснащена отверстием, чтобы регулировать им подачу воздуха. Через него доливается топливо и поджигается печь.
• Средняя камера. Здесь происходит сгорание газов в смеси с воздухом. Устройство выполнено в виде трубы с многочисленными отверстиями, которые обеспечивают максимальное поступление воздуха.
• Верхняя камера. в которой сжигаются остатки газа, и образуется дым. К ней присоединена труба для отвода дыма, выведенная в дымоход.

Совет: Печь гаражная на масле должна иметь дымоход не менее четырех метров, а располагаться он должен только вертикально. Его горизонтальное положение не допускается.

Отработанное масло после сгорания дает большое количество нагара, который, оседая на горизонтальных участках труб, быстро забивает их сажей. В этом случае продукты горения могут попадать в помещение, а человек, находящиеся в нем, получит отравление угарным газом.

В пределах помещения дымоход допускается устанавливать под углом в пределах от 45 до 90 градусов, и только строго вертикально — вне помещения. Верхняя часть трубы защищается оголовком, для предохранения ее от попадания атмосферных осадков и задувания ветра.

Печка для гаража своими руками на отработке должна изготавливаться из жаропрочной или конструкционной стали толщиной листа свыше четырех миллиметров. При этом следует учитывать, что большую тепловую нагрузку несет верхняя камера.

Если нет принудительного охлаждения ее температура может достичь 800 °С, что требует изготовления элемента из более толстого металла.

Самодельные печи на отработке для гаража можно изготовить из обрезков труб или из листового металла.

Для изготовления печи необходимо приобрести такие инструменты и материалы:

• Болгарку с отрезным и шлифовальным кругами.
• Сварочный аппарат.
• Электроды для сварки.
• Листовой металл и куски труб.
• Уголок для изготовления ножек.
• Краску по металлу, выдерживающую воздействие высокой температуры.

Изготовление прибора своими руками

При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.

Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.

Процесс работ

Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.

Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров

1. Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
2. Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
3. Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
4. Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
5. Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
6. Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
7. Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.

Какие могут возникнуть трудности?

Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.

Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.

Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.

Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6.  Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

• объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
• считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
• соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

https://youtube.com/watch?v=2PeVAR4_2Vo

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!
