Для каких помещений подходит паровое отопление?
Паровое отопление применяется в определенных случаях, в основном, когда целесообразно утилизировать энергию дымовых газов от какого-либо производства. Как правило, чаще всего отапливаются производственные площади (цеха, мастерские, подсобные помещения, гаражи).
В настоящее время отопление паровым способом жилых помещений применяется редко, так как сложно регулировать температурный режим и существует опасность ожога паром при повреждении отопительной системы.
Паровые котлы, работающие на угле, газе или дизельном топливе устанавливают в тех помещениях, в которых нужно установить определенную температуру за короткий период времени. Объясняется это малой инерционностью паровых систем и большой отдачей тепловой энергии. Пар, кроме передачи своего тепла, передает скрытый тип тепловой энергии во время своей конденсации, которая была получена в процессе испарения. То есть тепловая энергия передается не только за счет охлаждения массы пара, но и за счет его конденсации.
Разбираемся, как выгодно печи для гаража купить и не ошибиться при выборе. Для каких целей, какие нормы и прочее можно узнать в статье печь буржуйка для гаража.
Схема парового отопления дома
Достоинства парового отопления:
- можно применять радиаторы меньшей площади, за счет большой ∆t;
- быстрое достижение требуемой температуры в помещении;
- малый объем сконденсированной воды на возвратном трубопроводе, позволяет применять трубы небольшого диаметра;
- возможность сократить расходы на отопление при возможности утилизации дымовых газов в парогенераторе.
Недостатки:
- невозможность регулировки температуры радиаторов;
- вероятность ожога при прикосновении к элементам отопительной системы (температура 120-130 С);
- высокий уровень шума работы паровых котлов;
- потери тепла в магистралях.
- Паровые котлы, спецификации по их эксплуатации, должны подбираться в зависимости от поставленных задач и финансовой целесообразности их использования.
Котел паровой, цена зависит от объема
Проектирование системы парового отопления
Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.
Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.
Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)
Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.
Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.
На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак
Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.
В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.
Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.
Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим
Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.
Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.
Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.
На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя
Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.
Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.
Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.
Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.
Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.
Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.
Советы по обустройству системы
По своей сути подобные конструкции являются прародителями современных твердотопливных котлов. Но в отличие от них теплоотдача осуществляется не только посредством трубной разводки и системы радиаторов, но еще и от самой печи.
Плюс кирпичные печи с водяным отоплением своими руками смонтировать намного проще и дешевле, нежели установить твердотопливный котел.
Несколько слов о регистре
Металлический регистр можно без преувеличения считать сердцем всей отопительной системы. Данная конструкция устанавливается непосредственно в самой топке и отвечает за уровень нагрева теплоносителя.
Боковое расположение регистров.
Самым простым и доступным вариантом считается установка прямоугольного металлического бака непосредственно в топку. Делается такой бак из жаропрочной стали, толщиной от 3 мм и более, чаще всего из нержавейки.
Для обогрева дома в 200м² достаточно бака длинной 750 мм, шириной 500 мм и высотой 300 мм. Вывод делается сверху конструкции, обратка врезается в нижнюю часть бака.
Более функциональными считаются регистры, сваренные из нержавеющей трубы с толщиной стенки не менее 3 мм. Площадь нагрева в данном случае увеличивается в разы, отсюда и эффективность системы получается несоизмеримо выше.
Совет: на рынке сейчас не сложно найти чугунные регистры, по мнению большинства специалистов, они являются самым оптимальным вариантом. Во-первых, чугун мало подвержен коррозии, практически не прогорает и главное, данный материал считается самым лучшим аккумулятором тепла.
Регистры из нержавейки.
Во время монтажа следует обратить внимание на место расположения регистра. Чем больше будет контакт с огнем, тем выше производительность
Но вместе с тем, вне зависимости от конфигурации бака, между ним и стенками печи должен быть компенсационный зазор не менее 5 мм. В противном случае, во время нагрева металл начнет расширяться и стенки топки потрескаются.
Мембранный бак
Вмонтировать в топку регистр это только часть дела, не менее важно правильно обустроить трубную разводку. Любая отопительная система, построенная по такому принципу, должна быть оборудована расширительным или мембранным баком
Как правило, он устанавливается на трубе обратки, но это не принципиально, некоторые мастера предпочитают его монтировать в самой высокой точке системы.
Принцип работы мембранного бака.
В системе с естественной циркуляцией теплоносителя его функцию выполняет обычная металлическая емкость. Но сейчас, в большинстве случаев, хозяева предпочитают устанавливать циркуляционные насосы. В такую систему желательно монтировать настоящий мембранный бак.
Аппарат представляет собой герметичную металлическую емкость, в верхней части которой находится клапан. Через клапан нагнетается воздух, создавая избыточное давление в системе. При повышении температуры, пропорционально расширяется теплоноситель, выдавливая излишки в мембранный бак. В процессе остывания, воздух который давит на мембрану, компенсирует перепад давления в системе.
Некоторые моменты кладки печи
Как упоминалось ранее, кирпичные печи с водяным отоплением своими руками сложить можно, но если вы не уверены в своих силах все же лучше пригласить специалиста.
Хотя в любом случае, существуют общие правила, которые нарушать не желательно.
- Все кирпичные печи ложатся из полнотелого красного кирпича. Пустотелый кирпич не желательно использовать даже для облицовки. Дело в том, что пустотелые блоки являются теплоизолятором, а в данном случае это может только навредить.
- Если предполагается топить дровами, то топку можно сложить из обычного обожженного кирпича. Но если существует вероятность использования кокса или каменного угля высоких марок, например антрацита, то мы бы посоветовали сложить топку из специального шамотного кирпича, который идет на строительство доменных печей.
- Не нужно экономить на толщине стенок, помимо веса самой печи, сюда еще добавится нагрузка от регистров.
- И еще, любое каменное строение нуждается в надежном фундаменте, что касается печей, то здесь фундамент должен закладываться отдельно и ни в коем случае не контактировать с общим фундаментом дома, минимальное расстояние между ними должно составлять 50 – 100 мм.
Циркуляционный насос в системе.
На видео показаны некоторые тонкости монтажа системы.
В данном случае мы вели разговор об отоплении дома. Но не лишним будет заметить, что если в систему параллельно врезать металлическую емкость для воды, то она будет исполнять роль пассивного бойлера, в результате чего в доме еще появится горячая вода для бытовых нужд.
1 Принцип работы
Источником тепловой энергии является котел, генерирующий пар. По мере нагревания этот пар начинает поступать в трубы, а затем превращаться в конденсат, который оседает на стенках отопительных приборов. Такой процесс приводит к выделению тепла, которого вполне хватает для обогрева окружающего пространства. Подобный способ отопления гарантирует высочайшую производительность, так как при конденсации одного килограмма пара выделяется больше 2400 кДж теплового потенциала, а при нагревании теплоносителя до 50 градусов только 110 кДж.
Движение пара по обогревательной системе осуществляется с помощью РОУ (редукционно-охладительной установки) или паровой турбины. При проникновении в отопительные приборы разогретый пар переходит в конденсирующее состояние и в жидком виде возвращается обратно. Таким образом, цикл замыкается, и процесс циркуляции повторяется.
В замкнутых установках между местом появления пара и местом его выхода выдерживается определенное давление. Его должно хватать для вытекания теплоносителя. Резервуар, собирающий пар, располагается на несколько уровней ниже отопительного прибора.
Для сравнения, в котлах открытого типа жидкость скапливается в специальных емкостях, а затем перекачивается в генератор с помощью насоса. Чтобы предотвратить сбои и другие непредвиденные обстоятельства при использовании установки, лучше отказаться от несертифицированных систем и покупать только проверенное оборудование. От этого зависит не только долговечность котла, но и его надежность и безопасность.
В настоящее время задействуется два типа разводки трубопровода:
- 1. Однотрубный.
- 2. Двухтрубный.
Первый вариант подразумевает циркуляцию пара по одной трубе, а второй — по двух. В последнем случае по одной трубе двигается пар, а по второй — конденсат. При обустройстве парового отопления дома такой вариант очень востребованный, так как он позволяет регулировать температуру нагревания с помощью специальных вентилей. Чтобы провести аналогичное действие в однотрубном варианте, придется уменьшить мощность работы котла или вообще отключить отопление. В холодную пору такой подход может привести к недостаточному обогреву пространства.
Какие есть недостатки
Не всем подходит паровой обогрев из-за имеющихся несовершенств.
Разгоряченный пар накаляет батареи так сильно, что можно получить ожоги от прикосновения.
При смешивании пара с водой внутри труб образовывается ржавчина, постепенно засоряющая пространство, повышается вероятность внезапной разгерметизации.
При нарушении стыков наружу вырывается паровой поток, способный нанести сильные ожоги.
Если домовладелец имеет аллергию на пыль, такой обогрев ставить не советуют, из-за ускорения циркуляции воздуха.
Воздушное пространство внутри помещения сильно пересыхает, от чего возможны частые простуды, долго не проходящий кашель.
Выбор труб, строительных материалов для отделки сильно ограничен, так как не каждый тип сырья переносит высокую степень нагрева.
Простая схема подключения исключает регулирование температурного режима. Допускается отдельное включение или выключение частей контура.
Проблемой может стать шумная работа котла.
Что это такое?
Когда вода закипает при постоянном давлении, она сохраняет свою температуру постоянной. Образующийся в результате такого кипения пар обладает значительным количеством тепловой энергии. В момент конденсации, т.е. при превращении пара в жидкость, эта энергия высвобождается и передается окружающей среде.
Этот принцип используется в работе паровых отопительных систем. Вода закипает в котле, пар перемещается по трубам к радиаторам, там конденсируется и расстается с теплом, тем самым нагревая воздух в помещении. Полученная в процессе конденсации вода продолжает движение по трубам и возвращается в специальный накопитель, а затем поступает к нагревателю естественным образом или принудительно, с помощью насоса.
Галерея изображений
Фото из
По схемам организации и принципам устройства паровое и водяное отопление схожи. В их составе аналогичные конструктивные элементы
Разница в том, что в приборы отопления поступает пар, который при конденсации отдает тепло испарения и в сотни раз уменьшается в объеме
По типу перемещения теплоносителя паровые системы так же делятся на гравитационные и принудительные, равные с водяными правила проявляются в сборке и организации
К особенностям сооружения паровых систем относят повышенную термостойкость, которой обязаны обладать приборы отопления. Ведь температура поступающего в них пара может достигать +130º
В пределах самих паровых систем различаются трубопроводы. Пар поставляется по паропроводам, которые должны быть шире в сечении и устойчивей к термовоздействию, чем конденсатопроводы, передающие в котел конденсат
По варианту обратного поступления конденсата для нагрева в котел паровые контуры делятся на разомкнутые и замкнутые. В первых конденсат сначала аккумулируется в бачке, затем насосом транспортируется в котел. В замкнутых конденсат перемещается сразу в котел
Для того чтобы сбалансировать по времени и мощности теплоотдачу, в паровых системах часто вместо стандартных батарей используют регистры с оребрением
Паровые отопительные контуры бывают только закрытого типа, т.к. испарение теплоносителя вне системы должно быть исключено. Объем конденсата следует точно рассчитывать, чтобы при охлаждении пара в приборах не формировались воздушные мешки, мешающие движению пара
Аналогии в паровом и водяном отоплении
Специфика действия пара как теплоносителя
Типы паровых отопительных систем
Особенности приборов отопления
Паропроводы и конденсатопроводы
Разомкнутая паровая система
Регистры отопления с оребрением
Точность расчетов в организации
В зависимости от давления внутри системы парового отопления их разделяют на:
- вакуум-паровые;
- низкого давления;
- высокого давления.
В первых давление менее 0,1 МПа, во вторых — еще ниже — до 0,07 МПа, а в третьих — более 0,07 МПа. Открытые системы низкого давления имеют доступ к воздуху из атмосферы, но они могут быть и закрытыми, т.е. полностью герметичными.
На этой схеме продемонстрированы принципы разводки парового отопления. Нагревательный прибор должен располагаться ниже, чем радиаторы, конденсатопроводу придают уклон
В таких системах обычно используется так называемый сухой насыщенный пар, который не содержит взвешенных частиц воды. Количество пара в системе отражается на ее работе. Если пара слишком мало, это создаст проблемы для свободного стекания конденсата, а внизу отопительного прибора будет собираться холодный воздух. Достаточный объем пара улучшает процесс оттока конденсата, который оттесняется к стенкам и стекает по ним в виде тонкой водяной пленки.
В замкнутых системах вода после конденсации сразу же поступает в теплообменник, но часто используются разомкнутые системы, в которых теплоноситель сначала собирается накопителе, а затем перекачивается в котел для нагрева. Конденсат может полностью заполнять трубы, по которым перемещается для нагрева или только частично. Последний вариант предпочтительнее, поскольку при отключении системы трубы в ней останутся сухими.
Если теплоноситель парового отопления после конденсации перемещается непосредственно в котел для последующего нагрева, система называется замкнутой. Если конденсат сначала собирается в накопительном резервуаре, из которого прокачивается в котел насосом, система относится к разряду разомкнутых
Разновидности систем
Все виды систем разделяют на одноконтурные и двухконтурные. В первом варианте вся мощность котла используется для разогрева носителя, который будет принимать участие в повышении температуры воздуха внутри помещения. Во втором варианте присутствует дополнительный теплообменник, в котором производится нагрев проточной воды, что позволяет использовать ее для бытовых нужд. При реализации второго варианта стоит помнить, что понадобится осуществить подвод дополнительных коммуникаций в котельную и их возврат обратно в жилое помещение.
Разные системы отопления По способу циркуляции носителя, как и в случае с водяными системами, различают:
- Естественной циркуляции или закрытые. В этом случае после конденсации вода под влиянием гравитации естественным током без насоса возвращается к котлу, где снова преобразуется в пар и используется.
- Принудительной циркуляции или разомкнутые. В этом случае вода не сразу попадает обратно в нагреватель. Вначале она собирается в специальный резервуар, из которого при помощи насоса подается для дальнейшего перевода в газообразное состояние.
По уровню давления внутри выделяют:
- Атмосферные. В них значение давления в несколько раз превышает атмосферное, что при аварии может стать причиной серьезных травм. Кроме того, в такой системе излучатели разогреваются до высокой температуры, а оседающая пыль пригорает и выделяется неприятный запах.
- Вакуумные. Для реализации этого варианта вся магистраль должна быть герметичной. При помощи специального насоса внутри создается вакуум. Результатом этого является перевод воды в газообразное состояние при более низких температурах, что повышает безопасность.
По способу разводки труб выделяют:
Однотрубные. Пар непрерывно движется по одной трубе. На первой половине пути он отдает свою энергию радиаторам, постепенно переходя в жидкое состояние. При этом температура излучателей, которые находятся ближе к котлу, будет выше, чем тех, которые находятся в конце контура. В этом случае понадобятся трубы большого диаметра, чтобы не возникало никаких препятствий.
Однотрубная система отопления
Двухтрубные. Пар подается по одной трубе, а конденсат возвращается по другой. При этом носитель достигает всех приборов, практически не теряя температуру. Такой вариант будет актуален для больших домов, в которых есть несколько этажей. Если помещения небольшие, в ней нет смысла, это только увеличит общую стоимость проекта.
Двухтрубная система отопления
Отопление дома печью – плюсы и минусы
В случае, когда дом представляет собой открытое пространство, не поделенное перегородками на отдельные помещения, можно и нужно рассмотреть вопрос отопления дома печью – кирпичной или металлической.
- Про кирпичные печи, которые служат нашим предкам не одну сотню лет, написано немало хорошего и плохого. Основной плюс ирпичных печей – относительно равномерная теплоотдача и «мягкое» тепло.
- Основной плюс металлических печей, стальных и чугунных, это их стоимость по сравнению с кладкой настоящей кирпичной печи и скорость монтажа.
Достаточно сказать, что чугунную или металлическую печь можно запустить всего за один день – от покупки утром и до первой протопки вечером этого же дня.
Покупаете готовый тепловой агрегат из стали или чугуна, привозите, монтируете основание, обеспечиваете противопожарную защиту стен и перекрытий, монтируете стальной дымоход. Можно топить печь.
В случае, когда вы используете керамический дымоход, монтаж металлической печи или камина будет длиться чуть дольше.
Основной минус кирпичной печи – чрезвычайно сложно найти в наше время грамотного печника, который сложит вам действительно хорошую кирпичную печь.
Тем не менее, кирпичная печь, и металлические печи и камины имеют один большой общий плюс – они греют воздух в доме и не требуют монтажа системы отопления. То есть при монтаже кирпичной или металлической печи вам не понадобятся трубы, радиаторы, запорная арматура, группа безопасности и расширительный бак.
Для небольшого загородного дома этот момент будет для многих сограждан определяющим.
Также не потребуется беспокоиться о том, что в морозы, когда вас нет дома, в случае каких-либо неполадок, система отопления замерзнет.
Как устроить паровое отопление от печи своими руками
Оборудование и материалы
Для устройства парового отопления понадобятся:
- радиаторы (под каждое окно);
- теплообменник – по сути, водотрубный котел или парогенератор;
- трубы для паропровода и отвода конденсата – предпочтение лучше отдать стойким к высоким температурам материалам: оцинкованной стали или меди;
- колена, соединители, хомуты для труб, кронштейны для радиаторов, запорная арматура: вентили, краны для выпуска воздуха;
- гидравлический затвор, применяемый с целью возможности осушки паропровода;
- редукционный клапан для снижения давления в системе;
- редукционно-охладительная установка;
- сварочный аппарат;
- емкость для сбора конденсата;
- насос.
Дорогостоящее оборудование лучше взять в аренду.
Теплообменник
Теплообменник для кирпичной печи придется изготовить самостоятельно или заказать. Для этого понадобятся трубы из металла, толщиной стенки от 2,5 мм и сварочный аппарат. Соединить их можно как на рисунке или сделать в виде змеевика. Главное, следить за качеством сварных швов. Расчет делается приблизительно так: 1 м2 поверхности змеевика отдает до 9 кВт.
После того, как конструкция будет изготовлена, необходимо её проверить. Для этого следует залить в неё воду и убедиться, что нет течи. Однако этот способ мало информативен, поскольку сварные швы могут иметь шлаковые включения, которые при отсутствии избыточного давления не будут обнаружены.
Лучше всего проверять качество швов способом «керосин на мел». Для этого необходимо обвести мелом все сварные швы и залить внутрь конструкции керосин. В случае наличия мельчайшей поры, мел потемнеет, поскольку в неё просочится керосин.
Контур для кирпичной печи
Последовательность работ
Теплообменник встраивается в печь на этапе её кладки прямо в топку
Далее, согласно схеме, под окнами монтируют радиаторы. К ним подсоединяют подводящие и отводящие трубы. Для естественной циркуляции – с небольшим уклоном в 3 мм на метр. Каждый конвектор следует снабдить краном для выпуска воздуха.
В целях безопасности желательно установить запорные краны перед каждым радиатором и один перед всей системой. В её начале следует также поставить редукционный клапан и охладительную установку.
В конце системы ставят бак для сбора конденсата, с которого тоже под уклоном перетекает вода обратно в теплообменник. Не желательно для этой цели использовать мембранный расширитель, так как он рассчитан на t до 85° С.
В системе принудительной циркуляции, в обратном трубопроводе, перед печью устанавливают насос.
Паровой котел отопления в частном доме
Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.
Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.
Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.
В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).
По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).
Схема парового отопления дома включает в себя:
- котел;
- бойлер (для двухконтурной системы);
- радиаторы;
- насос;
- расширительный бак;
- запорно-предохранительная арматура.
Описание парового котла отопления
Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:
- топку (камера сжигания топлива);
- испарительные трубы;
- экономайзер (теплообменник для подогрева воды за счет уходящих газов);
- барабан (сепаратор для разделения пароводяной смеси).
Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).
Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2. необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.
Самостоятельный монтаж оборудования
Работы проводятся поэтапно, в определенном порядке:
1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.
2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).
3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.
4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.
5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.
6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.
Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!
Преимущества
Обогрев паром помогает в короткое время достичь комфортной температуры внутри комнаты.
Оборудование стоит относительно недорого, делая такой вариант отопления доступным.
Экономичность характеризуется низкими тепловыми потерями, что в перспективе снижает расход на выработку энергии.
Ввиду небольших размеров, отопление имеет малую инерционность, батареи становятся теплыми спустя несколько минут после запуска основного котла.
Теплоноситель внутри трубопровода циркулирует естественно.
Отличный вариант для комнат, где ненужно поддерживать постоянную температуру.
Вода может промерзнуть – пару такая участь не грозит. Конечно, есть вероятность, что небольшое количество воды осядет в виде конденсата и замерзнет, но даже тогда это не станет угрозой функциональности.
Выбор котела

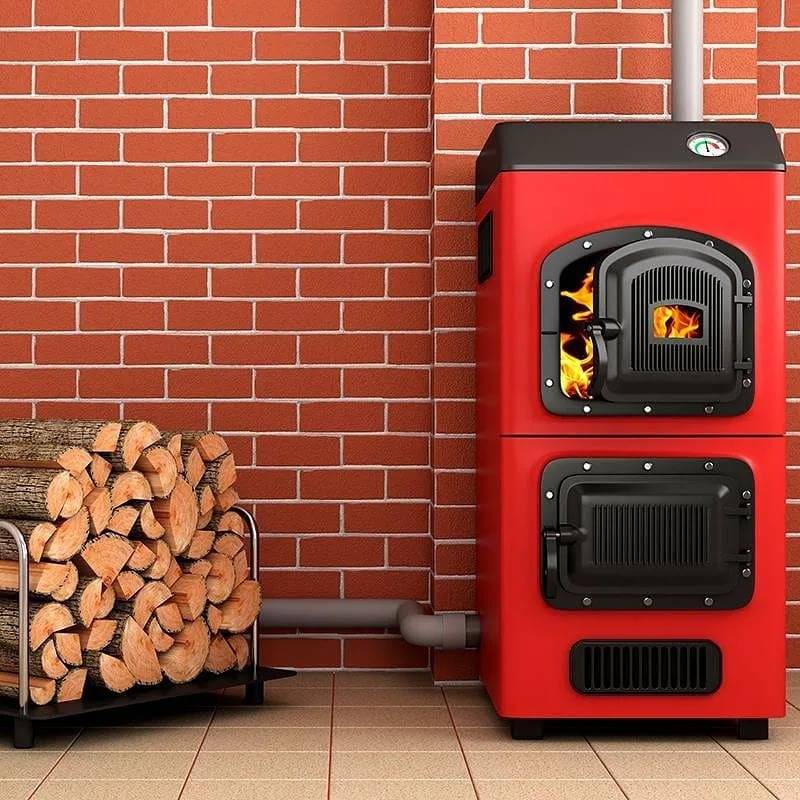

Одним из важнейших элементов, обустраивая паровое отопление в частном доме, является отопительный котел, который должен быстро разогревать воду до состояния парообразования. Основной акцент необходимо сделать на его выборе.
Самый главный критерий– мощность оборудования. Она зависит от отапливаемых площадей. Глядя в техническую документацию, рекомендуется придерживаться следующих соотношений:
- До 200 кв. м. – около 25 кВт
- До 300 кв. м. – около 30 кВт
- До 600 кв. м. – около 50 кВт
Чтоб не ошибиться наверняка, рекомендуется выбирать мощность котла следующим образом: 10 кВт на каждые 100 кв. м. отапливаемых помещений.
Ключевым элементом отопительного оборудования является барабан, предназначенный для крепления измерительных приборов контроля за рабочими показателями, трубопроводной системы и автоматических предохранителей.

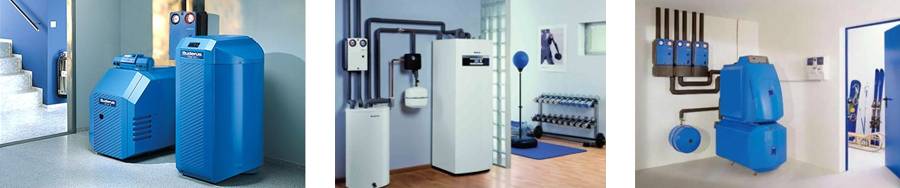

Также стоит обратить внимание на рабочий вид топлива – от него будут зависеть расходы на отопление. Широкую популярность начинают набирать электрические модели, прекрасно подходящие для регионов с ночным тарифом
Комбинированные установки дают возможность использовать твердотельные или жидкие виды топлива.
Если говорить о моделях, работающих на природном газе – они получили наименьшее распространение. Являясь одним из самых доступных энергоносителей, гораздо выгоднее обустроить с его помощью классическое водяное отопление.
