Особенности обустройства и эксплуатации скважины иглы

Земляные работы

Скважину для воды можно оборудовать почти в любом месте вашего участка. Но желательно потратить чуть-чуть времени и выбрать самое подходящее место. В этом случае самое подходящее является то, которое расположено на наименьшем расстоянии от жилого помещения. Непременно нужно учитывать тот факт, что для обустройства кессона необходимо выделить от 4 м.кв. общей площади.

Небольшое расстояние от дома даст возможность значительно уменьшить объем земляных работ и сэкономить на расходных материалах. Кроме того, в этом случае можно будет соорудить скважину с использованием более дешевого насоса. В случае, когда будет выполнена длинная магистраль, то насосу потребуется не только забирать воду из скважины, но и транспортировать ее дальше по системе. Это требует установки более мощной и, естественно, дорогой модели насоса.

Во время выбора типа инструмента нужно учесть особенности грунта. При большом желании при помощи ручного бура будет возможно «преодолеть» до 20 м земли. Но это довольно долгая и трудоемкая работа.

Где бурить

Первый вопрос о том, как пробурить абиссинскую скважину – как выбрать для этого место

Важно найти такое расположение, где водоносный пласт не окажется слишком глубоко

MBFT-75 Мембрана на 75GPD

АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Почти всегда грунт на участке имеет минимум 2-5 слоев, которые лежат один на другом. Необходимо разобраться, где этот уровень будет ближе всего к поверхности земли.

Если так сложится, что техника напорется на плывун, то придется отступать в другой край территории. Пробить его не получится.

Все возможные виды делятся на:

Сыпучие. Не держат форму, способны плыть, если в них много жидкости.
Пластичные. Пропускают наконечник колодца.
Твердая порода. К таким относятся песчаники, доломиты, известняк и мергели. Пробить их без специального оборудования невозможно.

Возвести такой колодец можно только там, где только первый и второй тип. Справиться с третьим не удастся.

Также желательно избегать неровных мест, подобных обрывным или овражным частям.

Что это такое?

Устройство, называемое абиссинской скважиной или абиссинским колодцем – это простой и недорогой источник, который обеспечит водой загородный домик или дачный огород. Конструкция эта хоть и небольшая по размерам, но подходит для зимнего использования.

Размещение скважины на воду этого типа должно соответствовать определенным нормативам. Для обустройства сооружения не потребуется комплект специализированной техники, достаточно простого оборудования.

Абиссинская скважина представляет собой металлическую или пластиковую трубу примерным объемом от 2 до 4 см. Труба устанавливается в водоносный слой, который может находиться на глубине от 10 до 15 метров. Нижняя часть трубы оборудуется фильтром. В верхней части трубы монтируется насос, который нужно подключить к электричеству.

Производительность абиссинской скважины связана с возможностями водоносного слоя. Особенности системы в том, что ее можно монтировать на дачных участках без постоянного проживания. Для монтажа не потребуется тяжелой техники. При обустройстве скважины не пострадает плодородный слой почвы.

Считается, что данный способ добычи ресурсов изобретен англичанами еще в XIX столетии. Популярности у абиссинского колодца с тех пор не убавилось. Способ востребован для обустройства водоснабжения на дачных участках.

Кроме того, вариантов обустройства абиссинских скважин появилось множество. Например, используется забивной способ или метод бурения. Выбор метода специалисты связывают с условиями на участке. В частности, с качествами имеющегося грунта.

Особенности почвы на конкретном участке должны быть знакомы огородникам. Если необходимых сведений нет, можно уточнить у соседей. Также есть научные способы изучения. Обычно абиссинские скважины бурят в местностях, где грунты из песка или щебенки.

Еще допускается наличие песчаных грунтов средней зернистости. Добыча воды через подобные грунтовые слои не будет трудна. Категорически не рекомендуется обустройство абиссинских скважин на каменистых или суглинистых грунтах.

В таких местах потребуется применение специального оборудования. Однако специалисты практически не используют в практике бурение без обсадной трубы. Варианты скважин с обсадной трубой обычно обустраиваются глубже. Для использования источника потребуется получение лицензии. Сравним характерные особенности глубин для скважин, применяемых в личных хозяйствах.

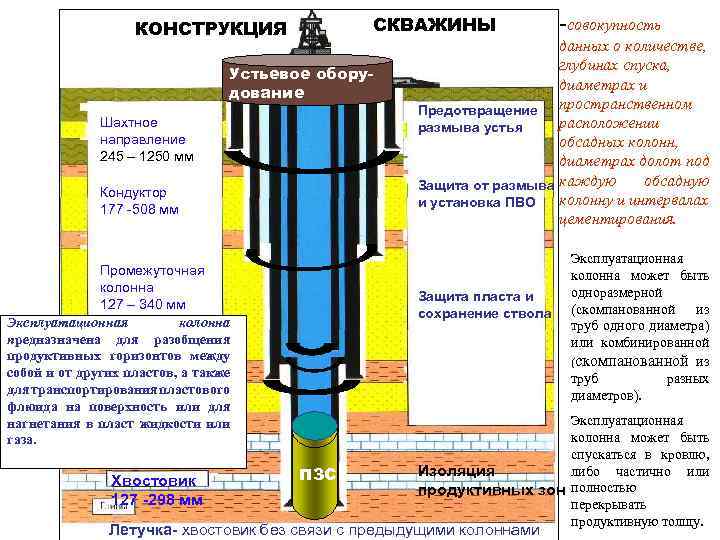

Артезианская скважина

Относится к сложнейшей категории скважин: при бурении источника вскрывается водоносный слой, который расположен на известняке (от 50 до 200 м в глубину). Основная особенность и вместе с тем преимущество — объем воды такого источника стабилен всегда. Его легко хватит для того, чтобы обеспечить несколько частных строений.

Для бурения скважины специалистам понадобится свободное место на вашем участке, куда должна въехать и разместиться габаритная техника. На расстоянии 2-3 метров от загородного дома пробуриваются верхние песчаные слои, туда опускается труба, далее бурится известняк, пока не вскроется водоносный горизонт. После этого на всю глубину скважины вставляют эксплуатационную пластиковую колонну, по ней вода и будет поступать наверх. Поднимается вода при помощи глубинного насоса.

Плюсы

вода высокого качества.
высокий дебит. Намного выше, чем у всех предыдущих скважин.
никаких перебоев с водой.
большой срок эксплуатации — более 50 лет.

Минусы

установка скважины не относится к бюджетным.
необходимость в присутствии габаритной техники на участке.

Полезные советы

Срок службы скважины увеличивается при регулярном использовании. Линза, окружающая фильтр, не меняет размеров, вода чистая, дебит не уменьшается.

Если используется сезонно, на зиму консервируют. Сливают воду, снимают насос или накрывают пленкой от снега и подтапливания. Весной скважину прокачивают.

На зиму утепляют трубы и оголовок. В регионах с теплым климатом хватит немного минеральной ваты и пленки. Если зимы суровые, этого недостаточно: понадобится более качественное утепление и даже нагревательный кабель. Устройство кессона обойдется дороже скважины, поэтому делают нечасто.

Пример утепления скважины:

При забивке конструкции следят за строго вертикальным размещением фильтра. Если он уйдет в землю с перекосом, быстро заилится, постепенно перестанет поступать вода.

Данный способ устройства скважин по описанной технологии не единственный. Вместо стальных труб можно использовать пластиковые, из железа только фильтр и наконечник. Забивают другим способом: в ствол опускают толстый прут или трубу меньшего диаметра, бьют по ней. Усилие передается на наконечник, который вместе с трубами уходит в землю.

Устройство абиссинской скважины – хороший вариант для обеспечения технической водой дачного участка. Качественные фильтры позволят использовать ее для питья и приготовления пищи.

Предыдущая запись Копка колодца своими руками: виды колодезных конструкций и обзор технологии
Следующая запись Порядок проверки качества воды из скважины в лаборатории или в домашних условиях

Выбор места под абиссинский колодец

Сделать абиссинскую скважину можно не везде. И здесь не столько важна планировка участка 12 соток или с иной площадью. Это конечно значимый фактор. Но более принципиальный момент – характеристики грунта на месте закладки скважины. Если дом стоит на каменистых и скальных породах, то от такого варианта автономного водоснабжения придется отказаться. Пробить вручную трубой из стали подобный твердый грунт, чтобы получить питьевую воду, невозможно.

Варианты различны источников воды на разных почвах

Для абиссинского колодца идеально подходят глины, суглинки и пески. Эти пластичные грунты наконечник забиваемой трубы пройдет без проблем и особых усилий со стороны бурильщиков

Поэтому, перед тем как выбирать участок для строительства дома и место на нем под скважину на воду, так важно выяснить, что находится под ногами. В отдельных случаях лучше будет предпочесть иной вариант

Условия для сооружения абиссинской скважины

Для получения постоянного источника питьевой воды необходимо правильно выбрать участок и тщательно его подготовить. Прежде всего определяют уровень залегания подземных пластов влаги. Сделать это можно по косвенным признакам:

Растениям, которые имеются на территории. В частности, камыш и тополь добывают воду с глубины 1-3 м, полынь — от 2 до 6 м, а люцерна — с 10-15 м.
Большому количеству комаров и мошек в вечернее время — они собираются в местах с высокой влажностью.
Количеству влаги во время тумана или при выпадении росы.

https://youtube.com/watch?v=VfgJK9TrPoo

Можно оценить примерный уровень, сравнив его с таковым на участках у соседей. Для этого берут веревку с грузом и опускают в ствол. Если глубина колодца не более 12 м, а уровень воды не ниже 7 м, можно устанавливать иглу. При слишком низком расположении насос может не справиться со своей задачей. Стоит поинтересоваться количеством воды, поступающим за час (дебитом скважины). В норме он должен составлять от 1 до 5 м³ жидкости.

Обязательно определяется качество воды. Для этого можно весной взять образец из колодцев соседей и сдать в лабораторию на анализ. В это время в воде бывает максимальное количество вредных примесей.

Состав почвы также имеет значение. Пробурить отверстие легко в песчаном или глинистом грунте, но в каменистой почве это сделать будет затруднительно.

Конструктивная специфика скважины иглы

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

Типовая схема устройства

Забойная скважина состоит:

Типовая схема устройства.

из насоса (располагается на поверхности);
из ствола;
из фильтра;
из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:

стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
наконечник длиной 10 см.

Наконечник – это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют – они не выдержат нагрузки.

Особенности изготовления ствола

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант – бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

Способы обустройства скважины:

забивание штангой – небольшим металлическим прутом;
кувалдой или бабкой;
шнековое бурение.

Особенности изготовления ствола.

При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

Дополнительный фильтр.

Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Видео: как сделать абиссинский колодец своими руками

При наличии на вашем приусадебном участке линий электропитания, можно облегчить себе работу по подъему воды для абиссинского колодца.

Поскольку глубина такого источника водоснабжения довольно невелика, то подъем из него воды производится поверхностным насосом, входной патрубок которого опускается в трубу до уровня заполнения ее водой. На окончании входного шланга такого насоса необходимо установить дополнительную фильтрующую сетку.

Также подъем воды из колодца абиссинского типа можно осуществлять при помощи погружного насосного устройства. Однако такой способ обойдётся дороже, чем использование поверхностного устройства. Причина – высокая стоимость погружных насосов с небольшим диаметром корпуса. Это достаточно узкоспециализированное оборудование, предназначенное для откачки воды из глубоких скважин на известняк или из артезианских скважин.

Обустройство круглогодичной работы абиссинского колодца

Если вы проживаете в загородном доме или на даче постоянно, в том числе и в холодное время года, то имеет смысл задуматься над круглогодичной работой колодца абиссинского типа.

Основной проблемой эксплуатации насосов и скважин в зимний период является низкая температура на поверхности земли. Она может вывести из строя как трубопроводы водоснабжения, так и насосное оборудование.

Для предотвращения замерзания трубопровод, подающий воду от колодца до обогреваемых помещений, а также качающий воду насос необходимо размещать либо в строениях с постоянной плюсовой температурой, либо в специальной ёмкости — кессоне.

Может представлять собой как заглубленное ниже уровня промерзания почвы капитальное сооружение, так и готовую конструкцию из железа или пластика, обычно в виде бочонка, также заглубленную в землю. Нижний край кессона необходимо расположить ниже линии промерзания почвы, на таком же уровне следует разместить и трубопровод водоснабжения вашего дома. Кессон может иметь дополнительный уплотнительный слой, изготовленный из материалов, невосприимчивых к воздействию грунта. Трубопровод водоснабжения может иметь как пассивный утепляющий слой, так и активную систему отопления, например, на основе греющего кабеля.

Как видите, самостоятельная постройка колодца абиссинского типа и сопутствующей инфраструктуры вполне под силу даже людям с минимальными технологическими навыками. При небольших стартовых затратах, абиссинский колодец вполне может стать источником постоянного автономного водоснабжения для бытовых нужд вашего дома, а при проведении дополнительной источником питьевой воды.

Чтобы более подробно ознакомиться с процедурой самостоятельного строительства абиссинского колодца, вы можете посмотреть обучающее видео.

Видео — Абиссинский колодец своими руками – технология

Время чтения ≈ 4 минут

Не всегда есть возможность обеспечить загородный дом центральным водоснабжением. Есть несколько других возможностей наладить подачу воды, подходящей для питья и хозяйственных нужд. Одна из них — это бурение абиссинской скважины, а как ее обустроить, можно узнать из данной статьи.

Создание буровых инструментов

Существует несколько способов заполучить инструменты для бурения скважины. Самый простой и очевидный способ – это приобретение готового оборудования. Разумеется, такой вариант подходит только в том случае, если на обустройство скважины хозяин может выделить солидный бюджет.

Чтобы немного уменьшить затраты, можно арендовать буровую установку – но это тоже достаточно дорогое решение. Наконец, можно попытаться взять требуемые инструменты у знакомых, которые уже занимались бурением. Тут основная проблема заключается в том, что далеко не всегда можно найти знакомых, имеющих подобное оборудование.

Если же ключевым моментом является именно экономия, то на первый план выходит последний вариант – сделать буровой инструмент своими руками. Такое решение обойдется дешевле всего, и при должном усердии собранные инструменты подойдут для выполнения всех работ – в конце концов, совсем без оборудования скважина своими руками никак не создается. Существует два основных вида самодельных буровых инструментов.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Усовершенствование фильтрационного элемента

С целью эффективной чистки скважины от сторонних примесей бурильщики устанавливают специальный фильтр. Однако простой прибор может изолировать только гальку и гравий, но с мелким включениями он не справляется. Поэтому его усовершенствуют по следующему алгоритму:

Сверху перфорированного отрезка трубы размещается несколько витков проволоки из нержавейки на расстоянии 3-5 мм. Они расширяют площадь действия элемента.
Заготовка оборачивается нержавеющей сеткой, которая припаивается к стенкам. Для этих задач подходит только оловянный припой, поскольку свинец может ухудшить качество жидкости.

Кто-то советует обмотать усовершенствованное приспособление катанкой из нержавейки. Однако такая фиксация ненадежная и только усложняет забивку.

С помощью доработки фильтра можно не только улучшить качественные показатели воды, но и защитить колодец от заиливания.

Но на этапе модернизации важно не отклоняться от следующих требований:

При обустройстве сетчатого фильтра не допускается использование сетки из латуни или другого цветного металла. При взаимодействии со сталью произойдет формирование гальванической пары, которая подвергается коррозийным процессам.
Толщина перфорированной трубы с фильтрующим элементом не может превышать допустимый диаметр наконечника. В противном случае фильтр будет отделен от трубы во время забивки.

Сколько бурить абиссинскую скважину?

Глубину залегания водоносного пласта в конкретном месте можно определить специальным прибором — барометром-анероидом.

Допустим, рядом с определенным участком имеется уже колодец с водой на глубине в 5 м. Предположим, что на земле рядом с таким колодцем анероид показал по своей шкале 755 мм ртутного столба, а на выбранном участке — 753 мм. С высотой линейное давление меняется нелинейно, а при небольшом изменении 1 мм рт ст можно считать равным 1 м столба водного.

Получается, что от колодца до интересующего участка поверхность поднялась на 2 м и, соответственно, до воды будет уже 7 м грунта. По глубине этого с избытком хватит, потому что водоносные горизонты практически следуют складкам местности.

Чем хороша абиссинская скважина?

Список достоинств любого абиссинского колодца обширен:

Дешевизна. Действительно, цена такой скважины «под ключ» никак не окажется дороже 25 000 рублей. В среднем обустройство выйдет в 14 000-15 000 тысяч. Плюс еще тысяч 5-9 уйдет на приобретение и установку соответствующего оборудования. Если сравнивать со стоимостью шахтного колодца, то там только рытье встанет в 35-40 тысяч рублей. И чтобы обустроить двойной шатер (если, конечно, заботиться о качестве добываемой воды), придется потратить еще столько же.

Важно

Двойной шатер — это не навершие над колодцем, как кому-то может показаться. «Двойным шатром» специалисты называют тип водозаборного устройства, оборудованный на самом дне шахтного колодца.

Скорость проходки. Для проходки абиссинской скважины не потребуется строить буровую вышку. Ей даже тренога не потребуется. Ведь в России глубина залегания водоносных пластов в земле колеблется от 2-х до 15-ти метров. Можно обойтись ударно-канатным бурением и добраться до питьевой воды буквально за несколько часов, если работать вдвоем. Если же в процессе бур застревает или скважина оказывается пустой, извлечь оборудование будет совсем несложно. Это делается с помощью автомобильного домкрата, упертого в подбабок. И все переносится в следующий квадрат для новой попытки, с учетом корректирующих поправок «на воду».
Экологичность. Поскольку у абиссинской скважины нет обсадной трубы, это исключает проникновение в водосбор верховодок, то есть паводковых и талых потоков. Вот и выходит, что даже в окрестностях какого-нибудь мегаполиса вполне реально получить с помощью такого колодца практически артезианскую воду по качеству.
Санитария. По вышеописанным причинам абиссинскую скважину можно считать почти идеальной и с точки зрения санитарии. Такой колодец можно забить хоть из подвала дома — вода все равно останется чистой и пригодной для питья и хозяйственного использования. А в таких условиях и приямок делать не придется, ведь скважина в подвале зимой так и так не замерзнет.
Долговечность. Чтобы судить о продолжительности эксплуатации абиссинских скважин, достаточно упомянуть тот факт, что те самые колодцы англичан в Эфиопии исправно функционируют и по сей день. И не требуют какого-то особенного ухода. По факту абиссинский колодец будет давать воду до тех пор, пока она остается в его водоносном пласте.
И самое главное. Для того, чтобы оформить абиссинскую скважину, не потребуется абсолютно никаких разрешительных документов. Не нужно покупать лицензий и регистрировать колодец в инстанциях. Не надо делать абсолютно ничего, кроме того, что пробить и пользоваться. Закон Российской Федерации на этот счет дает совершенно четкие разъяснения: граждане страны на своих земельных участках имеют право добывать любые полезные ископаемые с глубины, которая не превышает 5 метров, а также проходить скважины на воду до первого водоносного пласта. То есть такие скважины не должны быть артезианскими, а больше никаких запрещающих распоряжений на этот счет не имеется.
