Обжим витой пары 8 и 4 жилы: основные схемы + пошаговый инструктаж обжимки

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки – прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом – проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном – часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

Для наглядности приведем графические схемы:

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними – в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый – с полосатым, однотонный – с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Способы обжима интернет кабеля

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

1. оранжевый с белым;
2. оранжевый;
3. зеленый с белым;
4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек.

• Порядок расположения жил по цветам таков:
• оранжевый с белым;
• оранжевый;
• зеленый с белым;
• синий;
• синий с белым;
• зеленый;
• коричневый с белым;
• коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары.

1. Получается распиновка витой пары 568;А:
2. зеленый с белым;
3. зеленый;
4. оранжевый с белым;
5. синий;
6. синий с белым;
7. оранжевый;
8. коричневый с белым;
9. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Как можно обжать сетевой кабель, состоящий из 8 жил при помощи инструмента

Этот способ по нраву будет не всем. Потому что ради одного обжатия не каждый захочет тратить немалую сумму денег на покупку инструмента. Но, тем не менее, найдутся люди, готовые на это.

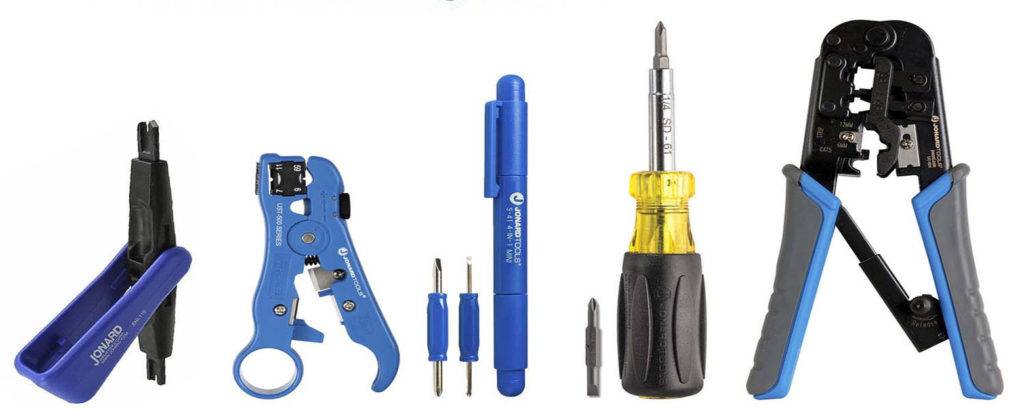

Необходимые материалы и инструменты

Прежде чем приступать к рассмотрению вопроса, как обжать витую пару из 8 жил, давайте сперва посмотрим, какой инструмент нам для этого понадобиться.

Витая пара (интернет кабель). Здесь выбор большой, выбирайте в зависимости от места прокладки. Если кабель будет проходить по улице, тогда берите для наружных работ. Если внутри помещения тогда берите внутреннюю витую пару.

Как минимум два штекера RG-45, чтобы обжать провод с двух сторон. Но советуем вам взять с запасом 4-6 штук. Так как не всегда, получается, обжать с первого раза.

Кримпер (обжимка). Здесь думаем все понятно, для чего он необходим.

Канцелярский нож, ну или обычный кухонный острый, тоже подойдет.

Мини кусачки для проволоки.

Кабельный тестер (по возможности, но необязательно). Он необходим для проверки выполненного вами обжатия.

Детальная инструкция по обжатию 8 жильной витой пары

Берем один конец интернет кабеля и срезаем 2-3 см внешней оплетки. Делаем это аккуратно, чтобы не повредить внутренние жилы.

• Сплетённые все жили, расплетаем, что бы они были по одной. После этого располагаем их в нужном вам порядке, как на картинке Т568А или Т586В.
• Далее возьмите мини кусачки и ровно откусить пару миллиметров всех жил, одновременно одним укусом.
• Теперь равномерно засуньте до упора все жилы в коннектор RG45.

Аккуратно вставьте данный штекер в обжимку (кримпер) и сжимайте его, пока не услышите небольшой щелчок.

Разожмите кримпер, вытащите обжатый штекер с кабелем.

Со вторым концом витой пары проделайте все тоже самое, тогда у вас получиться обжатый с двух сторон патч-корд. Его можно при наличии кабельного тестера проверить. Или для проверки, просто воткнуть интернет кабель напрямую в компьютер, чтобы посмотреть будет работать интернет или нет. Вам поможет правильно это сделать статья: как подключить свой ноутбук к интернету через кабель.

Категорий витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.

Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.

Рекомендации по обжиму

Если кратко рассмотреть алгоритм действий при подключении кабелей, то следует: соблюдать правила, не исключать ни одного этапа, соблюдать правила безопасности

Важно помнить о том, что при соединении даже двух видов техники уже возникает сеть, а потому даже в этом случае можно рассматривать различные варианты того, как будет проводиться разделка и подключение витых пар

Стандартный разъем выглядит в виде отверстия, внутри которого есть паз, с помощью которого проводится фиксация порта RJ 45 и 8 контактами, напоминающими по виду металлические полосы. Они по параметрам точно совпадают с контактами полосками на входе. У каждого из контактов есть свои номера 1-8 и у них есть свои пары.

• А именно:
• 1-2;
• 3-6;
• 4-5;
• 7-8.

Сами порты бывают: MDI (Medium Dependent Interface – Интерфейс, зависящий от среды); MDI-X (Medium Dependent Interface crossover – Интерфейс, зависящий от среды, с перекрещиванием). В каждом из них есть пары контактов, у которых разное предназначение, и они меняются местами. Другими словами, если в разъеме MDI пара 1-2 отвечает за передачу сигнала, а пара 3-6 – это приемник сигнала, то в порту MDI-X все будет наоборот.

Для соединения устройств требуется подключить передатчик (Тх) и приемник (Rx). Как правило, разъемами MDI снабжается большая часть адаптеров для передачи сигнала интернета. Порт MDI-X можно встретить в коммутаторе, который требуется именно для подключения к нему аппарата и обжима витой пары с двух сторон, проведенным по одному стандарту без дополнительного перекрещения.

Есть концентраторы, на которых присутствует автоопределение контактов, что позволяет в автоматическом режиме устройству определить, что это за порт MDI-X или MDI. Есть такие виды коммутаторов, которые могут быть соединены за счет обычного простого кабеля при отсутствии перекрещивания или за счет специального порта под названием UpLink. Есть еще один способ подключить порт, который может функционировать как разъем и MDI-X, и MDI, что зависит от положения переключателя или кнопок.

Порядок действий при обжиме при помощи кримпера

Обжим провода:

1. Подготовить кабель. Необходимо убедиться, что кабеля хватит до нужного участка.
2. Освободить изоляцию. Это нужно делать аккуратно, чтобы не повредить провода. Для этого отступают пол сантиметра от среза и надрезают оболочку частично. Рукой нужно согнуть кабель на месте разреза. От этого оболочка оторвется. Если есть стриппер, то этот процесс не займет много труда. Хотя к нему нужно приловчиться.
3. Подготовка жил. Проводники необходимо отделить друг от друга и распрямить. Проводники из меди мягкие, сделать это не составит труда. Провода раскладывают в ряд.
4. Обжим контактов. Загрузка жил в конвектор происходит с помощью кримпера без снятия изоляции. Провода вставляются до конца. После этого с помощью пресса коннектор сжимается до щелчка.
5. Проверка. Последний этап обжима, кримпер убирают и проверяют соединение. Для этого нужно попытаться вытащить провода из коннектора. Если обжим прошел успешно, то физически это сделать невозможно. После физического теста наступает время электрического для проверки связи.

Важно! Для сети Ethernet используют конвектор на 8 пар, даже если внутри всего 4 жилы!

Действующие стандарты обжима кабеля из восьми жил

В настоящее время все специалисты, занимающиеся прокладкой линий высокоскоростной связи, осуществляют свои прямые обязанности, руководствуясь положениями стандарта под названием TIA/EIA-568.

• Как гласят нормы этого стандарта, обжимку восьмижильного кабеля возможно произвести при помощи двух способов:
• Прямой способ.
• Перекрёстный способ либо, иными словами, кроссовый способ.

Когда витая пара обжимается с помощью прямого способа, то последовательность проводов в коннекторах, расположенных на двух концах коммутационного шнура, симметричная. В то же время кроссовый способ предполагает частичное перекрещивание проводов, и коннекторы в итоге делаются несимметричными.

Стандарт А

Ниже вы можете посмотреть схему того, как обжимают витую пару, состоящую из восьми жил, прямым способом. Как вы, наверное, заметили, на схеме указаны два типичных варианта обжима витой пары по правилам стандарта TIA/EIA-568.

Вариант с левой стороны рисунка является типичным для России и других стран, входящих в СНГ. Вариант, указанный в правой части схемы, обычно применяется в Соединённых Штатах и европейских странах. Различие между вариантами единственное: заменены места расположения проводов оранжевого и зелёного цвета.

Основная область, в которой применяются коммутационные шнуры, изготовленные при помощи прямого обжима восьмижильного кабеля, – это подключение компьютеров и ноутбуков к различным сетевым устройствам, предоставляющим доступ к локальным сетям либо Интернету.

Стандарт Б

Ниже вы можете посмотреть схему того, как делают обжим восьмижильного кабеля при помощи кроссового способа. При использовании метода, который называется Crossover, на коннекторе, закрепляемом с другой стороны шнура, всего лишь меняются местами зелёные и оранжевые провода. Таким способом обжимаются витые пары для сетей Ethernet.

Если же для обжима использовать схему Gigabit Crossover, то понадобится перекрестить между собой все восемь проводов. Кабели с подобным обжимом применяются для сетей, обладающих высокой скоростью в передаче данных, например, 1000 Base-T.

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно.

Соединение жил кабеля с наконечником и называют обжимкой.

Такое название появилось потому, что контакты разъёма-коннектора, после размещения в нём жил кабеля, вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Что понадобится для обжимки

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка

При выборе кримпера следует обращать внимание на следующие моменты: — Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя

С другой стороны, тяжелый инструмент будет вызывать быструю усталость. — Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме. — Эргономичность, инструмент должен быть удобен.
Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).
Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

• Тестирование производится следующим образом:
• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер. В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=»Загрузка. «>

1 комментарий

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Типы витой пары

• UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
• FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
• STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
• SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
• S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Как обжать интернет-кабель

При работе с кабелями, особенно если они находятся под напряжением, что делать вовсе запрещено, нужно тщательно соблюдать правила, а при поражении электрическим током должна быть быстро оказана первая медицинская помощь, а также вызвана медицинская бригада быстрого реагирования, так как ток может быть опасен для здоровья. Что касаемо кабелей, посредством которых подсоединяются различные порты, то и здесь есть особые указания. В данных представленных ниже, первое – это порт на концентраторе, далее – это то, что будет подсоединено, затем посредством какого именно разъема и соответственно какой прямой кабель для этого потребуется.

Сведения:

1. За счет обычного порта проводится подсоединение концентратора в обычный порт перекрестным кабелем.
2. За счет обычного порта проводится подключение концентратора посредством разъема Uplink и прямого кабеля.
3. За счет обычного порта проводится подключение сетевой карты напрямую.
4. Посредством порта Uplink проводится подключение концентратора в обычный разъем прямым проводом.
5. За счет порта Uplink подключается концентратор в разъем Uplink перекрестным кабелем.
6. За счет порта Uplink проводится подключение сетевой карты и перекрестного кабеля.

Следование этим правилам, является обязательным условием. Перекрестный кабель можно обжать при помощи клещей или используя щипцы. Разные типы требую отдельный кросс.
