Обратный клапан на вентиляцию: как устроить вентиляцию с обратным клапаном на вытяжку

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10

Существуют готовые модели в комплекте вентилятора с клапаном.
Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов. Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Правила размещения и монтажа своими руками

Первоначально определяем места установки обратных клапанов в схеме вентиляции. Рассмотрим пример монтажа в вентиляционной шахте за вентилятором.

1. Отключаем вытяжку от электропитания и демонтируем.
2. В проем воздуховода вставляем клапан и отмечаем на нем места крепления. Вынимаем его и сверлим по намеченным отверстиям.
3. Опять вставляем устройство в канал и аналогично делаем разметку на стене, затем, вынув клапан, сверлим отверстия в бетонном проеме с помощью шлямбура.
4. В бетон забиваем дюбели и прикручиваем устройство.
5. Зазоры по краям тщательно замазываем силиконовым герметиком, чтобы не допускать утечки воздуха и ослабления мощности потока.
6. В завершение устанавливаем вытяжку на место.

Последнее время в ассортименте появились обратные клапаны, которые можно установить перед вентилятором — накладные. Их крепление не так хлопотно – не требует демонтажа вентилятора. Решетка с обратным клапаном устанавливается перед входом в вентиляционный канал или на выходе из него. Её легко можно установить своими руками, прикрепив к проему на вентиляцию, используя саморезы или «жидкие» гвозди.

На выходе вентиляционной шахты применим клапан одностворчатый гравитационного действия и двустворчатый с использованием пружин совместно с мощным вентилятором.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Где устанавливается обратный клапан?

Если вытяжная вентиляция имеет одну точку забора воздушных масс, то с выбором места установки проблем не возникает. Другое дело – монтаж обратного клапана вентиляции в разветвленной системе.

Здесь при выборе места монтажа придерживаются определенных правил:

1. На каждый из воздуховодов, соединяющий точку забора и основную магистраль, устанавливают свой отдельный клапан. В этом случае даже если вытяжка будет выключена, воздушные потоки из других каналов не будут проникать в помещение.
2. На выходном отверстии ставят отдельный клапанный механизм. Он не нужен в полностью герметичных системах.
3. Клапаны ставят там, где к ним есть свободный доступ с целью очищения от загрязнений, пыли и систематического обслуживания.
4. На некоторых кухонных вытяжках и канальных вентиляторах производителем уже установлены обратные клапаны, поэтому в монтаже еще одного механизма нет надобности.

Установка в общей вентиляции

В санузле или ванной комнате обратный клапан ставят на входном отверстии вентканала. В некоторых домах для двух санитарных помещений предусмотрен только один вентиляционный канал в стене. В этом случае из одного помещения идет короб в общую шахту. При таких условиях клапанный механизм ставят на входе в короб. Он защитит от проникновения неприятных запахов из санузла в ванную.

Установка в кухонной вытяжке

Если решено установить обратный клапан для вытяжки на кухне, то лучше выбрать вариант с сохранением естественной вентиляции. Для этого в вентиляционную шахту сначала ставят тройник. К одному ответвлению подсоединяют воздуховод, идущий от кухонной вытяжки. В него вставляют первое клапанное устройство. Ко второму отводу подключают другой обратный клапан.

Вместо варианта с использованием тройника покупают специальную вентиляционную решетку с двумя отверстиями. Так удастся совместить принудительную и естественную вентиляцию на кухне. Поскольку под потолком кухонного помещения собирается влажный отработанный воздух, клапан советуют ставить как можно выше. Только так застоявшиеся воздушные массы будут полностью удалены из помещения.

Для фиксации вентиляционных решеток используют силиконовый герметик, саморезы или гвозди. Крепление на шурупах выгодно с точки зрения ремонтопригодности и чистки системы. Место стыка прибора и стены советуют хорошо герметизировать.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

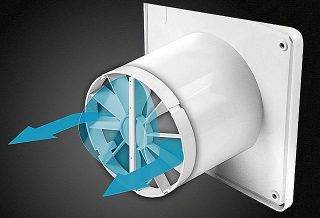

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

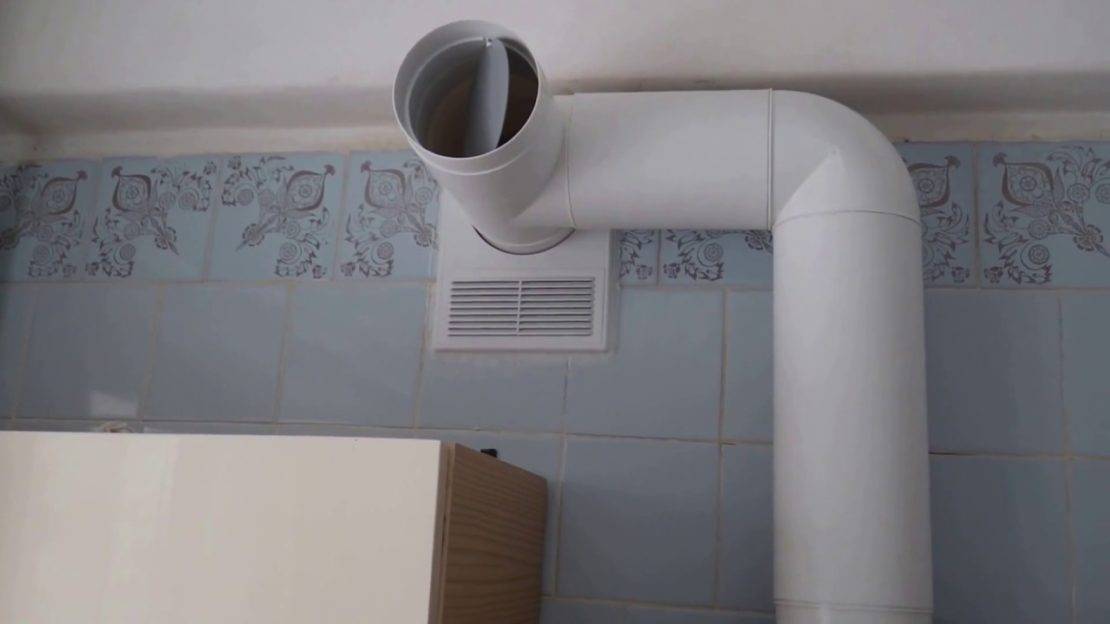

Вытяжка с тройником

Разновидности обратных клапанов

Воздушный вентиляционный клапан, как правило, приспособление механическое. Выполняется из оцинкованной стали, реже из нержавеющей. Есть пластиковые модели. На рынке встречаются комбинированные: пластиковый корпус с металлической заслонкой.

По способу открывания

Классифицируют устройства по способу открывания. Есть 3 разновидности.

• Ручной клапан – заслонку открывать и закрывать нужно вручную, с помощью рычага. Это не слишком удобно. Кроме того, заслонка не может полностью блокировать отверстие для задержки запахов.
• Механический – самое популярное решение. Механический или гравитационный клапан открывается и закрывается самостоятельно под действием напора воздуха.
• С электроприводом – заслонка открывается и закрывается принудительно, согласуюсь с работой вентилятора. Монтируется только на системы с принудительной циркуляцией.

По конструкции

Обратный клапан-хлопушка

Чувствительность клапана к воздушному потоку определяется формой заслонки и методом открывания. Чтобы он срабатывал в естественной вентиляции, мембрана или лепестки, перерывающие проход, должны быть довольно чувствительными. В приточке с принудительной вентиляцией заслонка может быть попроще. Но и в этом случае нужно, чтобы клапан открывался при самом слабом режиме работы вентилятора.

По форме и конструкции устройства различают следующие разновидности.

• Поворотная заслонка – хлопушка. Диск или прямоугольный фрагмент закрепляется на вертикальной или горизонтальной оси. Обычно ось устанавливается по центру отверстия, но может быть и смещена. Большая площадь заслонки обеспечивает высокую парусность, а значит и приличную чувствительность. При увеличении давления заслонка поворачивается целиком. Недостаток: при закрытии заслонка издает громкий хлопок, за что и получила свое название. Особенно раздражает такой шум ночью. Прокладки из силикона и резины не уменьшают шум. Если клапан ставят на систему с естественной циркуляцией, ось заслонки должна быть вертикальной. В этом положении для открывания нужно минимальное усилие.
• «Бабочка» – заслонка из двух частей. На вертикальной оси установлены 2 полдиска. В закрытом положении они удерживаются пружинами. Пружины слабые, открываются даже при сильном хлопке. Тем не менее, при слабой тяге в естественной вентиляции клапан может не сработать. Форма изделия круглая.
• Мембранная – заслонка состоит из 6 сегментов, закрепленных на осях. Лепестки изготовлены из тонкого гибкого пластика. Под давлением воздуха они разворачиваются отдельно или все вместе и открывают вентиляционное отверстие. Мембранный клапан выглядит очень подвижным и чутким, но таковым он остается, только пока чист. Накопление копоти и грязи быстро утяжеляет лепестки, они залипают и не поворачиваются.
• С гравитационной решеткой – напоминает плоские жалюзи. Заслонка состоит из несколько тонких ламелей, размещенных вертикально или горизонтально. Под давлением воздуха ламели открываются или закрываются. Не самый чувствительный вариант, зато бесшумный, поэтому чаще монтируется в комплекте с вытяжкой или ставится на вентрешетку в стене.

Критерии выбора

Вентиляционная решетка с обратным клапаном или устройство в вытяжке должно соответствовать ряду критериев.

• Чувствительность – заслонка должна реагировать на слабые дуновения воздуха. Чем она чувствительней, тем лучше.
• Рабочая температура – некоторые устройства не могут работать при сильном нагреве, а поэтому не годятся для ванной.
• Технические характеристики клапана должны соответствовать показателям вентилятора. Последний даже в самом слабом режиме открывает заслонку.
• Форма и размеры – соответствуют габаритам вентиляционного отверстия или трубы, если клапан монтируют внутри канала.

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

1. Естественный отток воздуха за счет перепадов давления в шахтах.
2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Требования к монтажу вытяжки

Подключение вытяжки к вентиляции должно происходить по следующим правилам:

• Габаритные размеры оборудования должны повторять варочную поверхность. Только в таком случае происходит эффективное удаление запахов.
• При монтаже между газовой плитой и нижней выступающей частью оборудования оставляют расстояние в пределах 50-60 сантиметров. Главным условием установки прибора считается удобство работы хозяйки во время готовки пищи, поэтому вытяжку нельзя устанавливать ниже указанного размера. В этом случае оборудование будет перегреваться, на его поверхности может скапливаться жир и грязь, что в конечном итоге приведёт к самопроизвольному возгоранию.
• Необходимо правильно подобрать устройство, его мощности должно хватать для 10 кратной смены воздуха в помещении на протяжении часа. Для вычисления этих показателей необходимо определить объём комнаты методом умножения длины, ширины и высоты. Полученные данные сравнивают с производительностью прибора.

Как подсоединить вытяжку на кухне к вентиляции при отсутствии канала? В таком случае необходимо подбирать оборудование с рециркуляцией воздуха и возможностью смены производительности. Подобные устройства должны работать недолго на средних мощностях.

Самостоятельное изготовление клапана

Изготовить простейшую антивозвратную конструкцию для вентиляции можно и самостоятельно. Но т. к. стоимость клапанов, изготовленных промышленным способом, невысока, сооружать его самому оправдано только в случае, когда короб воздуховода, отводные каналы или вентиляционное отверстие имеют нестандартные размеры и формы.

Работать устройство, сделанное своими руками, будет так же, как и аналогичное, приобретенное в магазине, но обойдется гораздо дешевле. Из материалов потребуется:

• простая вентиляционная решетка;
• скотч;
• небольшая, подходящая по размерам пластина из гибкого пластика;
• пленка для ламинирования (пленочный файл) – для мембраны.

Инструкция по выполнению:

1. Выбранную мембранную пленку прикладывают изнутри решетки, фиксируют скотчем.
2. Отмеряют и отрезают лишние части пленки так, чтобы она отступала от края решетки на 10 мм.
3. С двух противоположных концов мембрану закрепляют на решетке.
4. Разрезают мембранную пленку строго посередине.

Такое устройство изготавливается за несколько минут, но служить оно будет достаточно долго.

Более сложный вариант

Эта разновидность клапана предусматривает использование пластмассового тройника для нескольких отводных каналов. Потребуются следующие составляющие:

• большое количество лавсанового скотча;
• кольцевой тройник, в комплектацию которого входит крышка соответствующего диаметра;
• саморез, к нему подбирают пружину, по диаметру она должна налезать на саморез;
• мембрана (пленка, файл, пластик);
• линейка достаточной длины;
• нож канцелярский.

Пленку для мембраны выбирают по следующим показателям:

1. Размер пленки превышает размеры вентиляционного отверстия.
2. Толщина пленки зависит от размеров: чем больше требуется пленки, тем она должна быть толще.
3. Шероховатая пленка не подойдет.
4. Мятая с заломами пленка не подойдет.

Инструкция по выполнению:

1. Из текстолита толщиной 3-5 мм (возможно применение пластика) вырезается пластина, на которую будут крепиться створки мембраны. Форма и размер пластины соответствуют вентиляционному отверстию.
2. По краям пластины сверлят отверстия, так она будет зафиксирована на вентиляторе. Еще несколько отверстий проделывают в середине пластины – для свободного прохождения воздуха. Чем больше отверстий, тем более свободно проходит воздух.
3. Берут уплотнительную прорезиненную сантехническую прокладку, силиконовый герметик и крепят пластину к вытяжной трубе. В местах соединения винтами их дополнительно герметизируют резиной для снижения уровня вибрации и шума.
4. Изготавливают створки для «обратки». Из мембранной пленки вырезают кусок, соответствующий пластине. Параллельными краями мембрана крепится к пластине. В середине делают ровный разрез. Должны получиться створки.
5. Конструкцию «труба + пластина + мембрана» с помощью дюбелей закрепляют в вентиляционном отверстии.
6. Все зазоры между каналом и вытяжной трубой герметизируют силиконом.

Назначение и описание обратных клапанов

Нарушения в работе вентиляции обуславливает много факторов: установка электрических вытяжек, монтаж герметичных металлопластиковых окон, огрехи и ошибки в устройстве системы. В итоге естественный поток воздуха не только замедляется, но и опрокидывается – возвращается. В ванной это доставляет большие неудобства – комната остается сырой, а в кухне может быть опасно.

Обратный клапан – устройство, предупреждающее возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, перекрывает проход. Собственно вентиляцию клапан не восстанавливает, но избавляет от влаги и запахов.

Требуется установка в следующих случаях:

• печное отопление – во время работы печи усиливается тяга в дымоходе, что приводит к появлению обратной тяги в вентиляционной трубе;
• неудачное размещение вытяжной трубы;
• отсутствие приточной вентиляции – из-за засорений или поломки;
• ресинхронизация работы системы – например, при установке мощной вытяжки в одной квартире, воздушные потоки в других замедляются и опрокидываются;
• несколько вытяжек – при неверном расчете тяга в одном канале приводит к нарушению тяги в других.

У вас стоит обратный клапан?

Да
23.94%

Нет
47.89%

Планирую поставить
28.17%

Проголосовало: 71

Устройство и принцип работы

Обратный клапан для вентиляции устроен просто. Это круглая или прямоугольная рама с подвижными лопастями – лепестковыми, «бабочкой», в виде жалюзи. Пока воздух выходит из комнаты, заслонки остаются в горизонтальном положении и не мешают проходу. Как только воздух начинает засасываться обратно, заслонка разворачивается и блокирует отверстие.

Клапан нередко комбинируют с вентилятором. В этом случае принцип его работа несколько отличается. Когда вентилятор включен, заслонка открыта. Прибор намного быстрее выгоняет из комнаты избыток влаги, пара и запахи. Когда устройство выключают, заслонка перекрывает отверстие, блокируя выход воздуха естественным путем.

Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня. Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

Плюсы и минусы вентиляционного обратного клапана

Предупреждает появление обратной тяги
Не потребляет электричество
Легко комбинируется с вентилятором
Прост в монтаже и обслуживании
Низкая стоимость

Многие модели при работе стучат
Для блокировки нужен сильный поток воздуха
Часто нужно чистить
