Норма
Вначале давайте разберемся с тем, что считать нормой для интересующего нас параметра.
Централизованное водоснабжение
- Какое должно быть давление воды в системе водоснабжения с питьевой холодной водой (ХВС)?
Типичной нормой считаются 2,5-5 кгс/см2 в зависимости от этажности застройки района города и от рельефа местности. Каждая атмосфера (или 1 кгс/см2) избыточного давления соответствует водяному столбу в 10 метров. Более точные значения приводит СНиП 2.04.02-84:
Документ, регламентирующий параметры водоснабжения
- Минимальное значение на вводе в дом при высоте застройки в 1 этаж равно 1 атмосфере (или напору в 10 метров);
- При большем количестве этажей на каждый из них добавляется 0,4 атмосферы, или 4 метра напора;
- При этом максимальный напор у потребителя (то есть перед сантехприборами, на вводе в квартиру) не может быть выше 60 метров.
- Как компенсируется значительная высота жилых домов или неровный рельеф?
Насосы для повышения давления в системе водоснабжения устанавливаются централизованно, в здании отдельной насосной станции, снабжая группу домов, или в подвале отдельного дома.
Подкачка в техническом подвале
- Как устраняются значительные перепады давления в системе водоснабжения между крайними этажами в зданиях в 25 и выше этажей?
Очень просто: насос для повышения давления в системе водоснабжения ставится не в подвале, а на одном из средних этажей.
Насосная станция в помещении техэтажа высотного здания
- Какое давление нормально для централизованного горячего водоснабжения (ГВС)?
На розливе ГВС — от 2,5 до 6 атмосфер.
Столь значительная разница давления в системе водоснабжения объясняется двумя факторами:
- Если закрытая схема теплоснабжения подразумевает нагрев воды из системы ХВС с использованием энергии теплоносителя, то в открытой схеме в краны подается сам теплоноситель — техническая вода из теплотрассы. В первом случае количество атмосфер в розливе соответствует параметрам ХВС, во втором — параметрам теплотрассы;
- В открытой схеме теплоснабжения горячее водоснабжение может включаться с подающего или с обратного трубопровода.
Элеваторный узел с врезками ГВС
ГВС запитано с подачи летом и в межсезонье, зимой же температура подающей нитки трассы поднимается до 110-150 градусов, поэтому с наступлением холодов водоснабжение переключается на обратку (см. Оборотное водоснабжение – это экономия природных ресурсов и ваших денег).
График температур ниток теплотрассы
Давление на подаче элеваторного узла — 5,5 атмосфер
- Какое минимальное давление допустимо на горячей воде?
Согласно Постановлению Правительства №307 о порядке предоставления коммунальных услуг, оно равно 0,3 атмосферы.
Автономное водоснабжение
- Каким должно быть давление в автономной системе водоснабжения?
Нормой считается диапазон от 1,5 до 4,5 атмосфер. Минимумом (для самотечного водопровода с подачей воды из установленной на чердаке или другом возвышении накопительной емкости) — 0,3 кгс/см2: при дальнейшем снижении напора невозможна нормальная работа заливных клапанов некоторых сливных бачков и части использующей воду бытовой техники (стиральных и посудомоечных машин, проточных водонагревателей и т.д.).
При напоре меньше 3 метров этот прибор не включится
- Как отрегулировать этот параметр?
За поддержание давления в системе водоснабжения от автономного источника отвечают автоматика управления насосом (для нее задаются границы включения и выключения подкачки воды) и давление накачки гидроаккумулятора (оно должно быть примерно на 0,2 кгс/см2 ниже значения, при котором включается насос).

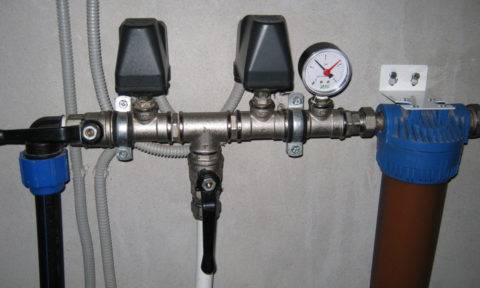

Управляющее работой насоса реле давления в системе водоснабжения от скважины
Как понять, кто виноват в плохом напоре?
Возможны следующие причины недостаточного напора в водопроводной системе:
- засор внутри смесителей, а также в водных фильтрах;
- выход из строя смесителей;
- обрастание труб изнутри налетом;
- поломка фильтрующего элемента внутри газовой колонки, если она используется в квартире.
В указанных случаях за плохой напор в трубопроводе отвечает сам жилец, поскольку снижение давления было вызвано поломкой или засорением устройств, которые находятся в пределах его собственной квартиры.
Это имущество будет считаться личным. Жильцу придется самостоятельно провести чистку фильтров и смесителей или полностью заменить их.
Рекомендуется предварительно проверить в жилище все смесители с фильтрами. При необходимости можно аккуратно простучать трубы молотком, чтобы избавиться от излишков извести внутри них. Также при наличии газовой колонки рекомендуется проверить фильтрующий элемент внутри нее.
Если причиной не являются смесители с фильтрами, а также трубопровод внутри квартиры, то необходимо проверить соединение труб во всей водопроводной системе.
Рекомендуется проверить состояния стояка и всей аппаратуры, установленной в подвале дома. Для этого потребуется обратиться в УК. Также может потребоваться проверка насосной станции.
Регулировка
В частных домах для регулирования уровня напора только проточного насоса недостаточно. Требуется насосная станция или гидроаккумулятор. В этих приборах проводят настройку реле давления воды.
В насосной станции
Здесь за регулировку отвечает реле, которое отключает или включает устройство так, как было описано выше.
Главные его элементы – это закрепленные на металлическом основании контакты.
Чаще всего для работы устройства используются две разные по размеру пружины и мембрана.
У реле часто уже бывают выставлены фабричные настройки.
Для включения это показатель в 1,5-1,8 атмосфер, а для отключения – уровень 2,5-3 атмосферы. И есть максимальный предел в 5 атмосфер, но на практике его не всякое реле выдерживает. В большинстве случаев заводские настройки обеспечивают нормальную работу. Если нет – надо выставить их вручную.
Сначала проверяют работу системы и уровень напора воздуха в гидроаккумуляторе. После запуска станции давление восстанавливается, его измеряют и фиксируют, питание оборудования отключают, воду из системы спускают. Иногда нужно уменьшить давление.
С реле снимают пластиковый корпус, затягивают гайку большой пружины, закручивая ее по направлению движения часовой стрелки, пока пружина не сожмется до соответствующего уровня.
Вращение маленькой гайки в том же направлении увеличивает разрыв между параметрами для включения и выключения. Положение фиксируют, корпус возвращают на место.
В гидроаккумуляторе
Бак, который используется в насосной станции, называется гидроаккумулятором. Помимо всего прочего, он обеспечивает определенный запас воды. Его работа регулируется реле. За уровнем воды в гидроаккумуляторе следит поплавковый датчик.
Реле здесь устроено так же, как в насосной станции. И настраивают его точно так же. То есть сначала проверяют работу системы, измеряют напор с помощью манометра, затем воду сливают, снимают корпус с устройства, с помощью гаек подстраивают показатели.
Вся информация по регулировке здесь.
Как уменьшить давление
С проблемой высокого давления обычно сталкиваются жильцы нижних этажей многоэтажек, где для обеспечения нужного диапазона 0,3 – 6 атм. вверху приходится подавать воду с повышенным напором снизу. Чрезмерный напор в контуре приводит к ускоренному износу трубопроводной арматуры, неудобствам при пользовании смесительными приборами и санитарной техникой (повышенный шум в кранах).
Проблема в МКД решается довольно просто – чтобы снизить давление, вентилями на входе в квартиру от стояков ХВС или ГВС уменьшают сечение проходного канала.
Если в системе наблюдаются резкие перепады давления, для его снижения или стабилизации можно использовать редуктор. На приборе имеется регулятор, позволяющий понизить давление, выставив предельно допустимый напор на входе в квартиру (к примеру, показания в 2 или 3 атм.), пороговое значение которого не может быть превышено.
В автономном водоснабжении загородных домов проблема слишком высокого напора решается на этапе монтажа – на гидрореле подкручивают регулировочный винт, который понижает верхний порог его срабатывания.
Рис. 10 Повысительные насосы повышающие давление воды в водопроводе и их использование
Почему давление в водопроводе бывает слабым?
Низкое давление воды в водопроводе доставляет неудобства при пользовании многими бытовыми приборами и не дает совершать водные процедуры с использованием душа.
Низкое давление, или слабый напор воды, если говорить народным языком, может возникнуть в водопроводной системе в следующих случаях:
Увеличенный забор воды на линии. Это наблюдается в большей степени летом и осенью, когда начинается пора садово-огородных работ и заготовки запасов на зиму, поскольку у некоторых горожан, особенно в провинции, земельные наделы могут быть устроены непосредственно во дворах многоквартирных домов.
-
Неисправность насоса. На распределительной станции может выйти из строя насос, в результате темпы подачи воды многократно снизятся.
Нехватка электричества на насосной станции. Наверняка жители многоквартирных домов замечали, что при отключении электроэнергии перестает подаваться и вода.
Засорение водопроводных труб. Возможно, в систему попала окалина и прочий мусор, закупоривший внутреннее сечение.
Утечка воды. Из-за прорыва трубопровода давление в системе резко падает и не восстанавливается вплоть до устранения аварии.
Несколько проблем одновременно. Беда не приходит одна. Причины могут пересечься в самый неподходящий момент.

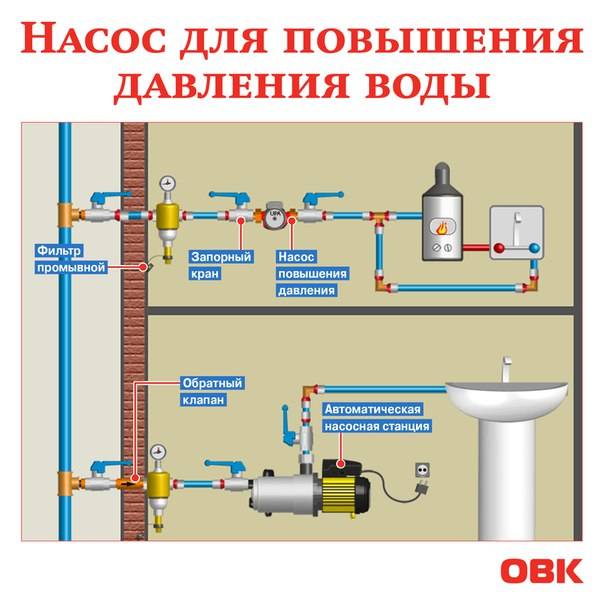

Способы увеличения давления в системе
Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.
В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.
Метод #1 — проточный насос
Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.
Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:
- тип управления (ручное, автоматическое);
- разрешённая температура воды;
- способ охлаждения.
Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения.
Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла
Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.
Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.
При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.
К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.
Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой
Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.
Насос имеет очень хорошую характеристику по шуму – 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность – 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.
Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).
Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.
Метод #2 — насосная станция
При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.
Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.
Конструктивно накопительная станция состоит из насоса и водяного аккумулятора – мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам
С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.
Возобновляется работа станции после израсходования воды в гидроаккумуляторе.
Преимущества такого устройства:
- возможность пользования водой даже при её отсутствии в водопроводной системе;
- устойчивость к перепадам водяного давления.
Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.
Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.
Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.
Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.
Способы снятия показаний
Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.
Способ #1 — применение стационарных манометров
Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.
Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат
Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.
Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.
Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.
Отсутствие стационарно установленных приборов не лишает потребителя возможности произвести замер водяного давления в любой водоразборной точке другими способами.
Способ #2 — использование переносного манометра
Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.
Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.
Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя
Для уплотнения резьбовых соединений используется фум-лента.
Наиболее удобной точкой подключения для проведения замера давления воды является душ.
Алгоритм проведения измерений следующий:
- Душевая лейка откручивается от шланга.
- На шланг монтируется манометр.
- Открывается кран на душе.
- Замеряется давление.
Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.
Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.
Напор воды в течение суток может колебаться, поэтому для достоверности снимаемых показаний измерения рекомендуется производить несколько раз, в том числе в период пикового разбора воды.
Способ #3 — бесприборное определение давления
Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.
Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану
Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:
- Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
- Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
- Верхнее отверстие герметично закрывается.
- Открывается на максимальный напор водопроводный кран.
- Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
- Фиксируется высота воздушной пробки (h).
Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.
Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h
За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
Отклонения
Теперь обратимся к проблемам и их решениям.
Централизованное водоснабжение
- Кто виноват, и что делать, если нет давления в системе городского водоснабжения?
Причиной возникновения этой проблемы могут стать:
Недостаточная производительность или недостаточный напор на выходе насосных станций, смонтированных без учета дальнейшей застройки микрорайона;
Насосная станция должна справляться с пиками расхода воды
Неисправность станций подкачки;
Со временем отложения снижают просвет стальных труб
Ни одна из этих проблем не может быть устранена владельцем жилья своими руками. Ускорить работу профильных организаций поможет простая инструкция: каждый раз, когда в пиках водоразбора (обычно утром и вечером) у вас нет воды, вызывайте аварийную службу и составляйте акт с указанием текущего давления в системе ХВС дома.
- Чем измерить текущее давление на ХВС?
Манометр давления воды в системе водоснабжения обычно стоит в водомерном узле.
Водомер с манометром после счетчика
При необходимости снятия замера на стояке лабораторный манометр вкручивается вместо заглушки или в резьбу сбросника.
- Что можно сделать самостоятельно, если нет давления в системе водоснабжения многоквартирного дома?
Проверьте, полностью ли открыты вентили на ваших подводках и стояке ХВС. Наведайтесь к водомеру и убедитесь, что задвижки или шаровые краны не прикрыты. Если у вас на подводках стоят фильтры грубой очистки — вскройте их и промойте сетки.
Забитый фильтр может ограничивать пропускную способность водопровода
Нередко причиной падения напора на стояке или подводке ХВС становится мусор, скопившийся в узком месте водопровода — под седлом винтового вентиля. Для прочистки достаточно открутить головку вентиля (разумеется, предварительно отключив воду) и удалить окалину, ржавчину и песок отверткой или любым другим подходящим предметом.
На узкие места в заросшем стояке или розливе может указать характерное шипение воды при водоразборе. Скооперировавшись с соседями, вы можете заменить стояк от розлива до верхнего этажа, не дожидаясь постановки дома на капремонт.
Полная или частичная замена стояков решит проблему низкого напора из-за отложений в стальных трубах
- Как понизить напор в кранах?
И в этом случае все зависит от того, какую именно проблему вы хотите решить:
Если вас беспокоит то, что по мере увеличения напора растет расход воды — приучите членов семьи не открывать краны полностью или, если это проблематично, установите на подводках к каждому смесителю игольчатые дроссели, позволяющие принудительно ограничить расход;
Игольчатый дросселирующий клапан размером 1/2 дюйма
Если вы опасаетесь, что большим напором может быть повреждена сама система водоснабжения — понижение давления обеспечит установленный на вводе редуктор;
Редуктор на вводе водоснабжения
Если повышенное давление опасно для отдельных сантехнических приборов, фильтров или бытовой техники — такие же редукторы ставятся на их подводках.
Устройство поршневого редуктора
Автономное водоснабжение
- Как обеспечить повышение давления в системе водоснабжения частного дома?
Все зависит от симптомов возникшей у вас проблемы:
Если вы наблюдаете кратковременные падения напора при активном водоразборе через несколько кранов, ситуацию спасет подключенный к любой точке водопровода емкий гидроаккумулятор. В пределах своей эффективной емкости он компенсирует превышение расхода над дебитом воды. Не забудьте установить на ввод водоснабжения обратный клапан, который не даст воде из мембранного бака сливаться обратно в магистраль водоснабжения;
На фото — гидроаккумулятор в системе водоснабжения
Как повысить стабильно низкий напор? Этого можно добиться лишь установкой накопительной емкости для воды и насосной станции. Установленная в подвале или другом помещении с круглогодичной положительной температурой емкость создает запас воды на время ее пикового расхода; насосная станция с гидроаккумулятором обеспечивает приемлемый напор в водопроводе.
Как создать дополнительный напор? Подачей воды насосом из накопительной емкости
- Как понизить перепад давления в системе водоснабжения частного дома между моментами включения и выключения насоса?
Отрегулировав реле давления для системы водоснабжения — уменьшив напор, при котором насос выключается, или, увеличив порог для его включения. Во втором случае не забудьте поднять до соответствующего значения давление накачки гидроаккумулятора. Учтите, что при этом насос станет запускаться чаще, что заметно уменьшит срок его службы.
Надежные и бесшумные реле давления для систем водоснабжения DAB позволяют настроить напор включения и выключения насоса в диапазоне 10-90 метров
Условия, при которых возможно изменение платы
Порядок изменения условий коммунальной оплаты вводится за каждый час отклонения от нормативного значения в течение всего расчетного периода нарушения:
- при давлении, отличном от нормативного на 25 и менее процентов, размер оплаты коммунальной услуги уменьшается на 0,10%,
- при давлении, отличном от нормативного больше чем на 25%, размер оплаты уменьшается на размер платы, который исчисляется суммарно за каждый день.
Исчисленный суммарно размер оплаты определяется как произведение платы за предоставленную услугу, и отношения продолжительности ненадлежащего качества услуги в данном расчетном периоде к общей продолжительности предоставления услуги в этом расчетном периоде. Данные правила правомерны как для «горячей», так и для «холодной» системы водоснабжения.
Причины нарушения устойчивого напора чаще всего описываются следующими ситуациями:
- Проблемы, связанные с авариями в центральном водопроводе, когда вода заходит в дом уже с недостаточным напором.
- Нарушение герметичности трубопровода и протечки во внутридомовых системах.
- Старые засорённые трубы, которые ещё называют «заросшими».
- Существенные несанкционированные модификации систем водоснабжения или изменения относительно начального расчёта по количеству и виду сантехнических приборов, предусмотренных предписаниями СНиП. Подобные изменения производят чаще всего безответственные жильцы без внесения корректирующих конструктивных изменений в ХВС и ГВС. Так иногда не первых этажах многоквартирных домов устраивают автомойки, сауны, бани, в которых подача воды рассчитывается на основании потребностей предприятия без учёта нужд жильцов всего дома.
При этом, установка в собственных квартирах устройств экономии на краны (например, http://water-save.com/) заметного влияния на давление в системе не оказывает. Увеличение ощущаемой силы напора происходит в самом модифицированном экономителе за счёт аэрирования водной струи.
Что это такое?
Чтобы водопровод исправно функционировал, службы водоканала постоянно поддерживают в нем определенное давление.
Напор измеряется физической величиной, равной силе воздействия воды на стенки трубопровода.
С помощью него от водоснабжения добиваются такого состояния, при котором он будет полноценно функционировать без риска наступления аварийных ситуаций:
- прорыва труб,
- запорной арматуры
- различного сантехнического оборудования.
Справка! В народе давление называют напором. И хоть эти понятия не тождественны, но суть их одинакова. Напор – это одно из многих его обозначений.
