Как работают неоновые лампы и как выбрать оптимальны вариант для дома

Конструкция и принцип работы

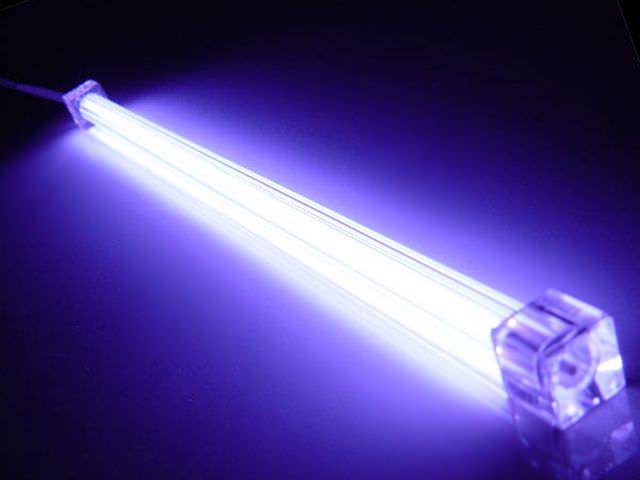

Внешне лампа напоминает обычный люминесцентный прибор: представляет собой стеклянную трубку, но заполненную не аргоном с каплей ртути, а неоном или другим инертным газом. На выбор газа влияет только цвет свечения, а процесс откачки в трубке происходит при низком давлении.

Форма трубки – наиболее удобная конструкция, работающая по следующей схеме. Электроды соединены с обеих сторон, которые затем возбуждаются. Под действием напряжения атомы газа отделяются от отрицательных электродов и приобретают положительный заряд.

Положительно заряженные атомы движутся к отрицательному полюсу электрода, а отрицательно заряженные электроны движутся к положительному полюсу. Заряженные атомы газа и отделенные от них электроны называются плазмой и образуют электрическую цепь неоновой трубки.

Чтобы освободить полость стеклянной трубки от воздуха и выжечь лишние вещества, в производстве используются вакуумные тепловые устройства. С их помощью впрыскивается один из благородных газов

Если вы внимательно посмотрите на разные типы неоновых ламп, вы заметите разницу: одни имеют ровное, спокойное свечение, другие светятся максимально ярко. Во втором случае пары ртути помещаются внутрь трубки вместе с инертным газом. Под действием электрического тока они начинают излучать ультрафиолетовый свет, отсюда и необычное «волшебное» освещение.

Лампы, заполненные инертным газом, одинаково хорошо работают как с переменным, так и с постоянным током. Однако второй вариант покажется неполным, так как область освещения будет сосредоточена вокруг электрода. По этой причине для подключения устройств используется именно переменный ток, при этом значение напряжения должно быть высоким – до 15000 В.

Варианты свечения ламп накаливания. Источники света, которые испускают цветные лучи от свечения газа, а не покрытия стеклянных трубок, также называются газовыми источниками света. Предположим, что в люминесцентных лампах оттенок света возникает из-за распыления люминофора

Для повышения стандартного напряжения до необходимого значения используется трансформатор. Экспериментально подтверждено, что напряжение ниже 1000 В не вызывает разряда внутри трубки, поэтому она не воспламеняется.

Обязательный этап изготовления неоновых ламп – постоянные испытания. Для этого устройства подключаются к напряжению на 12 и более часов, после чего выявляются недостатки. В это время пары ртути смешиваются с газом и равномерно распределяются внутри трубки, стабилизируя напряжение.

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Конструкция и принцип работы

Газоразрядные лампы очень схожи с неоновыми. Если в состав газоразрядного источника света входит неон, то ее можно считать неоновой, но на самом деле не так. Светильники с неоном обладают некоторыми отличительными особенностями.

Неоновые лампы состоят из стеклянной трубки, которая наполнена небольшим объемом газа. При этом газ обладает низким давлением. Каждый из атомов неона покрыт электронной оболочкой, благодаря чему они не контактируют с другими атомами. Для отрыва даже одного электрона необходимо воздействие мощной энергии (не менее 15000 В).

На каждом конце стеклянной трубки расположены электроды. Функционировать лампы неоновые могут от различных источников тока, как переменных, так и постоянных. Однако при использовании последнего варианта свечение будет образовано только в районе электродов.

Принцип работы данного светильника заключается в следующем:

• Под воздействием электрического тока атомы неона теряют свои электроны и получают заряд со знаком плюс.
• Затем эти атомы концентрируются возле отрицательно заряженного электрода.
• Свободные электроны, в свою очередь, направляются к электроду, который имеет положительный заряд.

Результатом данного процесса является образование яркого света. Неоновая лампочка, таким образом, используется для подсветки не только зданий снаружи, но и в квартире и доме, при этом являясь достойным конкурентом светодиодному освещению. Неоновая подсветка своими руками устанавливается без каких – либо затруднений.

Неоновые лампы: принцип работы и специфика декоративного освещения

• Создание цветовых эффектов в системах освещения стало возможным при использовании таких источников света, как неоновые лампы, которые относятся к газоразрядным и могут быть наполнены не только неоном, но и другими газами.
• Они активно применяются дизайнерами, рекламщиками и оформителями, кроме того, ценятся и специалистами в сфере освещения за надежность и продолжительный срок службы.
• В этом материале мы разберемся в конструкционных особенностях неоновых источников освещения, расскажем о их достоинствах и недостатках, а также о том, как украсить интерьер с их помощью.

Конструкция и принцип действия

Внешне лампа напоминает обычный люминесцентный прибор – это стеклянная трубка, но наполненная не аргоном с капелькой ртути, а неоном или другим инертным газом. Выбор газа как раз и влияет на цвет свечения, а процесс его закачивания в трубку происходит под низким давлением.

Форма трубки является наиболее удобной конструкцией, работающей по следующей схеме. С двух сторон присоединяются электроды, на которые затем подается напряжение. Под воздействием напряжения атомы газа расстаются с минусовыми электродами и приобретают положительный заряд.

Положительно заряженные атомы движутся к минусовому полюсу-электроду, а отрицательно заряженные электроны к плюсовому. Заряженные атомы газа и отделившиеся от них электроны называются плазмой, они-то и формируют электрическую цепь неоновой трубки.

Чтобы освободить полость стеклянной трубки от воздуха и выжечь лишние вещества, на производстве используют вакуумно-термические аппараты.

С их же помощью закачивают один из благородных газов

Если внимательно присмотреться к разным типам неоновых лампочек, то можно заметить разницу: одни из них имеют ровное, спокойное свечение, другие светят максимально ярко.

Лампы, наполненные инертным газом, одинаково хорошо функционируют от переменного и постоянного тока. Однако второй вариант будет выглядеть неполноценно, так как область освещения сконцентрируется вокруг одного электрода. По этой причине для подключения приборов используют именно переменный ток, при этом значение напряжение должно быть большим – до 15 000 В.

Варианты свечения газоразрядных ламп. Источники света, излучающие цветные лучи от свечения газа, а не покрытия стеклянных трубок, еще называют газосветными.

Предположим, у люминесцентных ламп оттенок света возникает из-за люминофорного напыления

Чтобы увеличить стандартное напряжение до необходимого значения, применяют трансформатор.

Обязательный этап изготовления неоновых светильников – продолжительное тестирование. Для этого устройства подключают к напряжению на 12 или более часов, после чего выявляют недостатки. За этот период ртутные пары смешиваются с газом и равномерно распределяются внутри трубки, а напряжение стабилизируется.

Цветовое разнообразие газосветных ламп

Диапазон цветов у неоновых устройств действительно велик. Оттенки зависят и от выбранного газа, от состава нанесенного на стекло вещества и от газовой добавки к благородному наполнению трубки. Они могут менять интенсивность от нестабильности силы тока. Электроны атомов инертных газов при отделении высвобождают энергию, от которой зависит длина световой волны, а следовательно, и цвет.

Вопреки расхожему мнению, по которому неоновые лампы светятся голубым или сиреневым светом, приборы с неоновым наполнением имеют красное или оранжевое свечение. Кстати, для увеличения яркости красных ламп пары ртути не нужны – свет и так насыщенный

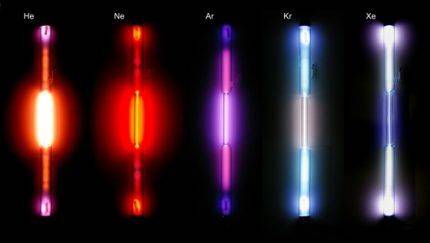

Если использовать в трубках чистые инертные газы, то они буду выдавать следующие цвета:

• гелий – розовый;
• криптон – зеленый;
• аргон – сиреневый или синий.

Можно получить и другие цвета. Для этого смешивают различные газы, меняют их пропорции, наносят люминофоры с внутренней стороны на стекло. Например, применяя в качестве покрытых люминофором трубок криптон, можно получить широкую гамму желтых оттенков.

Плотность и частота электрического тока также могут влиять на изменение цвета. Если взять в качестве примера неоновую лампу, то при уменьшении плотности тока свечение станет оранжевым, а при ее увеличение перейдет в синий сегмент спектра свечения.

Похожее свечение и у ультрафиолетовой подсветки, которую часто используют в ночных клубах и дискотеках

Чтобы эффект ультрафиолетовых ламп присутствовал у газоразрядных приборов, их заполняют ксеноном или криптоном. Иногда используют их смеси в различных пропорциях и микс с аргоном.

Описание

Вольт-амперная характеристика электрического разряда в неоне при давлении 1 торр с двумя плоскими электродами, расположенными на расстоянии 50 см. A: случайные импульсы космического излучения B: ток насыщения C: лавинный разряд Таунсенда D: самоподдерживающийся разряд Таунсенда E: нестабильная область: коронный разряд F: субнормальный тлеющий разряд G: нормальный тлеющий разряд H: аномальный тлеющий разряд I: нестабильная область: переход тлеющая дуга J: электрическая дуга K: электрическая дуга A-D область: темный разряд ; происходит ионизация, ток ниже 10 мкА. FH область: тлеющий разряд ; плазма излучает слабое свечение. ИК область: дуговая разрядка ; произведено большое количество радиации.

Небольшой электрический ток (для лампы NE-2 с диаметром колбы 5 мм, ток покоя составляет около 400 мкА), который может быть постоянным или переменным , пропускается через трубку, заставляя ее светиться оранжево-красным светом. Газ, как правило, представляет собой смесь Пеннинга , состоящую из 99,5% неона и 0,5% аргона , которая имеет более низкое зажигания, чем чистый неон, при давлении 1–20 торр (0,13–2,67 кПа).

Лампа тлеющего разряда горит своим зажигающим напряжением. Напряжение зажигания снижается из-за окружающего света или радиоактивности. Чтобы уменьшить «эффект темноты», некоторые лампы были сделаны с небольшим количеством радиоактивного материала, добавленного в оболочку для обеспечения ионизации в темноте.

Напряжение, необходимое для поддержания разряда, значительно (до 30%) ниже напряжения зажигания. Это связано с организацией положительных ионов вблизи катода. Неоновые лампы работают с использованием слаботочного тлеющего разряда .

В устройствах большей мощности, таких как ртутные лампы или металлогалогенные лампы, используется более сильный дуговый разряд . В натриевых лампах низкого давления используется неоновая смесь Пеннинга для разогрева, и они могут работать как гигантские неоновые лампы при работе в режиме малой мощности.

Ограничение тока

Как только неоновая лампа выйдет из строя, она сможет поддерживать большой ток. Из-за этой характеристики электрическая схема, внешняя по отношению к неоновой лампе, должна ограничивать ток в цепи, иначе ток будет быстро увеличиваться до тех пор, пока лампа не выйдет из строя.

Для ламп размером с индикатор резистор обычно ограничивает ток. Напротив, в лампах большего размера часто используется специально сконструированный высоковольтный трансформатор с высокой индуктивностью рассеяния или другой электрический балласт для ограничения доступного тока (см. Неоновую вывеску ).

Мерцающее пламя

Когда ток через лампу ниже, чем ток на пути разряда с наибольшим током, тлеющий разряд может стать нестабильным и не покрыть всю поверхность электродов. Это может быть признаком старения индикаторной лампы и используется в декоративных неоновых лампах типа «мерцающее пламя». Однако в то время как слишком низкий ток вызывает мерцание, слишком высокий ток увеличивает износ электродов, стимулируя распыление , которое покрывает внутреннюю поверхность лампы металлом и вызывает ее потемнение.

Потенциал, необходимый для разряда, выше, чем тот, который необходим для поддержания разряда. При недостаточном токе свечение образуется только вокруг части поверхности электрода. Конвективные токи заставляют светящиеся области течь вверх, подобно разряду в . Здесь также можно наблюдать эффект фотоионизации , так как площадь электрода, покрываемую тлеющим разрядом, может быть увеличена путем попадания света на лампу.

Эффективность

По сравнению с лампами накаливания неоновые лампы имеют гораздо более высокую светоотдачу . Накаливание – это тепловое излучение света, поэтому большая часть электроэнергии, подаваемой в лампу накаливания, преобразуется в тепло. Поэтому источники света без накаливания, такие как неоновые лампы, люминесцентные лампы и светодиоды , намного более энергоэффективны, чем обычные лампы накаливания.

Зеленые неоновые лампы могут производить до 65 люмен на ватт потребляемой мощности, в то время как белые неоновые лампы имеют эффективность около 50 люмен на ватт. Напротив, стандартные лампы накаливания производят всего около 13,5 люмен на ватт.

Конструкция и принцип действия

Внешне лампа напоминает обычный люминесцентный прибор – это стеклянная трубка, но наполненная не аргоном с капелькой ртути, а неоном или другим инертным газом. Выбор газа как раз и влияет на цвет свечения, а процесс его закачивания в трубку происходит под низким давлением.

Форма трубки является наиболее удобной конструкцией, работающей по следующей схеме. С двух сторон присоединяются электроды, на которые затем подается напряжение. Под воздействием напряжения атомы газа расстаются с минусовыми электродами и приобретают положительный заряд.

Положительно заряженные атомы движутся к минусовому полюсу-электроду, а отрицательно заряженные электроны к плюсовому. Заряженные атомы газа и отделившиеся от них электроны называются плазмой, они-то и формируют электрическую цепь неоновой трубки.

Чтобы освободить полость стеклянной трубки от воздуха и выжечь лишние вещества, на производстве используют вакуумно-термические аппараты. С их же помощью закачивают один из благородных газов

Если внимательно присмотреться к разным типам неоновых лампочек, то можно заметить разницу: одни из них имеют ровное, спокойное свечение, другие светят максимально ярко. Во втором случае вместе с инертным газом внутрь трубки помещают пары ртути. Под воздействием электротока они начинают выделять ультрафиолет – отсюда и необычное, «волшебное» освещение.

Лампы, наполненные инертным газом, одинаково хорошо функционируют от переменного и постоянного тока. Однако второй вариант будет выглядеть неполноценно, так как область освещения сконцентрируется вокруг одного электрода. По этой причине для подключения приборов используют именно переменный ток, при этом значение напряжение должно быть большим – до 15 000 В.

Варианты свечения газоразрядных ламп. Источники света, излучающие цветные лучи от свечения газа, а не покрытия стеклянных трубок, еще называют газосветными. Предположим, у люминесцентных ламп оттенок света возникает из-за люминофорного напыления

Чтобы увеличить стандартное напряжение до необходимого значения, применяют трансформатор. Опытным путем проверено, что напряжение менее 1000 В не вызывает разряда внутри трубки, следовательно, она не будет светиться.

Обязательный этап изготовления неоновых светильников – продолжительное тестирование. Для этого устройства подключают к напряжению на 12 или более часов, после чего выявляют недостатки. За этот период ртутные пары смешиваются с газом и равномерно распределяются внутри трубки, а напряжение стабилизируется.

Интересные факты

• Цвет свечения неоновой лампы зависит не только от состава газовой смеси, но и от плотности тока, а также от его частоты. При небольшой плотности тока лампа светит оранжевым светом, при её увеличении спектр смещается в красную сторону. При увеличении частоты тока до единиц МГц разряд в лампе, наоборот, синеет.
• Люминофорные неоновые лампы заполняют газовой смесью, спектр излучения которой богат коротковолновым ультрафиолетом. Для этого, в зависимости от производителя и модели лампы, к неону добавляют криптон либо ксенон. Иногда при этом и сам неон заменяют аргоном.
• В лампах же без люминофора часто применяют смесь Пеннинга: неон с небольшой примесью аргона. Напряжение зажигания получается меньше, чем как при чистом неоне, так и при чистом аргоне. Цвет свечения — такой же, как у неона.
• Неоновая лампа, питаемая переменным током, может мерцать с частотой, значительно меньшей по сравнению с частотой питающего тока, и потому заметной на глаз.
• Часто «неонками» ошибочно называют ультрафиолетовые лампы, применяющиеся для создания эффекта светящейся одежды на дискотеках, а также газосветные трубки для вывесок и люминесцентные лампы с холодным катодом.
• Работающие неоновые лампы кроме видимого света, излучают электромагнитное излучение в широком диапазоне радиоволн — от длинноволнового до С — диапазона (4-6 см). Излучаемое ими паразитное излучение создает помехи радиоприемникам, наземным космическим приемо-передающим станциям. Мощность паразитного излучения зависит от мощности лампы.

05.11.2020

Ярослава Снежковская / автор статьи

Профессиональный филолог и литературный корректор. Более 10 лет работала в городской газете журналистом и редактором, имела дело с написанием объемных статей на разные темы.

Написано статей

2

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них

Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках , и других электроприборах для индикации включенного состояния

По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет

Такие же лампочки с резистором устанавливают в электрочайниках , и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы .

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника . Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу . Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Преимущества и недостатки светильников

Газоразрядные лампы быстро заняли свою нишу и не собираются ее покидать благодаря положительным качествам. Плюсы касаются как обилия сфер применения, так и технических характеристик устройств. Если проанализировать все стороны с точки зрения пользователей и специалистов, то можно выделить следующие преимущественные качества.

Галерея изображенийФото из Широкая гамма, которую могут предоставить неоновые трубки и ленты, давно оценена дизайнерами интерьеров и экстерьеров С помощью контроллера, подключаемого к светильникам, можно уменьшать или увеличивать интенсивность светового потока Если лампа изготовлена с соблюдением всех требований и эксплуатируется в надлежащих условиях, срок службы достигает 15-20 лет Стеклянные трубки и неоновые ленты хороши тем, что их форму легко менять. Для этого стекло нагревают, а лента изначально эластичная и гибкая Поскольку металлические заглушки имеются только по краям, а тело светильника стеклянное, свет одинаково хорошо заполняет пространство вокруг устройства Размеры и форма осветительных газоразрядных приборов позволяют встраивать их и устанавливать в труднодоступных местах – под навесным потолком, в нишах В исправном состоянии неоновые лампы не представляют никакой опасности. Однако за герметичностью трубок с содержанием паров ртути лучше пристально следить В отличие от некоторых энергосберегающих и светодиодных ламп, а также диммируемых устройств, газосветовые источники не шумят Разнообразие цветов и оттенковВозможность регулировки интенсивности светаДлительный срок службы без ремонтаВозможность изготовления ламп любой конфигурацииСвет от источника распространяется во все стороныНеоновые трубки можно устанавливать в различных местахУсловная безопасность осветительных приборовСветильники не издают шума при работе

А сейчас обратимся к недостаткам, которые также присутствуют и заставляют отказываться от газоразрядных ламп, например, в быту.

Вот некоторые из них:

мощность неоновых устройств гораздо ниже, чем у аналогичных светодиодных – 10 Вт/м;
хрупкость материала трубок – стекла; если разбить один светильник, то погаснет весь контур;
необходимо постоянно следить, чтобы вредный для здоровья газ, если он входит в состав наполнителя, не вышел наружу; для ламп предназначена специальная утилизация;
монтаж требует особой аккуратности и знаний, можно неправильно состыковать элементы цепи или нечаянно разбить стекло.

И самое главное – цветная подсветка носит скорее декоративный характер, а не является основой осветительной системы. Она хороша для выделения отдельных зон или создания привлекательных композиций, но неуместна в местах «рабочего» плана – в кабинетах, на кухне, в мастерской, в детской.

Люмены

На упаковке светодиодных изделий производители часто указывают освещенность в люменах и какой обычной лампочке это соответствует. Как правильно понимать такие надписи?

Лампы накаливания мощностью в 100Вт выдают минимум 1200 – 1300 люмен. Если на упаковке пишут, что лампочка мощностью 10Вт выдает больше 700 Лм и при этом является аналогом простой 100 ватной, то это явный признак обмана.

Изучите таблицу соответствия различных типов ламп с их мощностями и выдаваемыми люменами, и сверяйтесь с заявленными данными от производителей.

Если идут не стыковки, просто не покупайте. Если близко к указанным параметрам, то и лампа должна быть качественной.

На что обращать внимание при выборе

При выборе неоновых светильников для подсветки дома необходимо в первую очередь учитывать, где и в каких условиях они будут применяться. От этого будет зависеть не только срок их службы, но и зрительный комфорт восприятия света от них и общий декоративно-практический эффект. В первую очередь важны следующие критерии:

1. Колбы неоновых трубок достаточно хрупки, поэтому их нужно устанавливать так, чтобы их не могли непредвиденно разбить.
2. В ванной комнате лампы лучше устанавливать подальше от воды – например, вблизи потолка.
3. Цвет и яркость светильника напрямую зависит от места монтажа – для спальной лучше подобрать спокойные тона, а для гостиной – яркие.
4. Для размещения вблизи пола лампы должны иметь надежную защиту от повышенной влажности и механического повреждения.

По цвету, яркости и месту расположения неоновые лампы должны выбираться так, чтобы создаваемая ими подсветка гармонизировала с оформлением интерьера и дополняла основное освещение.

УНИКАЛЬНАЯ НЕОНОВАЯ ЛАМПОЧКА и ЕЁ ФАНТАСТИЧЕСКИЕ СВОЙСТВА

То что неоновые лампочки разные это знают все, да и название Неонка не всегда отражает суть этого прибора. Есть индикаторные лампочки не содержащие неона, но , по традиции, неонками называемые. Моя небольшая коллекция лампочек сегодня мне понадобилась потому, что я решил проверить одну из популярных в сети интернет схем собираемых с применением неоновых ламп — «Детектор Радиации».

Зная то, что по конструкции некоторые неонки похожи на вакуумную трубку Счетчика Гейгера, я исходил из принципа -«А может что и получится»,

тем более что роликов и подробнейших описаний со стрелочками и сносками , уверяющими , что ЭТО РАБОТАЕТ на все 100% я насмотрелся и начитался вдоволь на самых правдивых и благородных электронных порталах.

Собрав схему не раз проверенного усилителя с ах..овым коэффициентом усиления , я подключил к нему заведомо радиоактивную неонку и динамики с наушниками, надеясь непременно услышать щелчки означающие присутствие ионизирующего излучения в неоновой колбе.

Но ни использование сверхчувствительного усилителя на биполярных , ни схемы на полевых транзисторах не сработали и в «ушах» я слышал только шорохи помех и далекие голоса радио.

Для контроля я воспользовался светодиодным фонарем, чтобы убедится , что даже сквозь стекло, фотоны обладая свойством ударной ионизации, заставят сработать неонку как индикатор, пусть не Х, но лучей.

Вот тут мне и посчастливилось изучить фоточувствительные свойства всех неоновых лампочек из моей коллекции.

Большинство моих неонок

появилось у меня со свалок военной аппаратуры и многочисленными , а значит обычными для меня стали неонки совсем неприметные применяемые как индикаторы в разнообразных пультах и блоках.

Но вот именно они меня и удивили.

Все знают схемы фотореле использующих неоновые лампы как фотодатчик, но в основном эти схемы строятся на Тиратронах и тут Тиратрону МТХ-90 нет равных.

Он сам по себе выполняет и ролт фоточувствительного элемента и сам является ионным реле — одна лампа = готовая схема разработанная еще в СССР.

Но, если лдя напряжений от 90 вольт, тиратрон прекрасно работает и как датчик и как схема, то для 9 вольт его способностей явно маловато.

В общем я перепроверил впаивая в схему все свои неонки и газоразрядки и убедился, что достойно в схеме работает только один вид неоновых индикаторов — Уникальная Неоновая лампочка выдернутая мною со свалки и ничем внешне не примечательная.

Даже для низковольтной схемы , Очень Простой, эта неонка прекрасно заменяет и Фотодиод и Фототранзистор и Фоторезистор , работая не менее эффективно и в жару и в холод.

Небольшая схемка , которую я собрал, отлично реагирует на освещение с преобладанием синего и ультрафиолетового спектра, что может послужить основой для создания индикатора УФ облучения карманного типа.
