Основные неисправности стиральной машины Bosch Maxx, коды и методы ремонта

Профилактические меры

Стиральные машины, как и любая бытовая техника, иногда выходит из строя. Но при правильном уходе и эксплуатации машинка прослужит без неисправностей дольше, чем обычно.

Чтобы аппарат прослужил дольше, необходимо следовать определенным правилам, которые игнорируют многие владельцы стиральных машин:

1. Перед тем, как загрузить вещи в барабан машинки, необходимо тщательно проверить все карманы. Если этого не делать, может произойти попадание мелких предметов в бак машинки. А это может вызвать засор или неисправность.
2. Не следует перегружать стиралку. Однако гонять ее вхолостую тоже не стоит. Загружайте в барабан машинки среднее количество вещей. Если соблюдать это правило, приводной механизм и электродвигатель прослужат дольше.
3. Используйте стиральную машинку Bosch как минимум один раз в месяц. Длительный простой техники приведет к тому, что ее резинки выйдут из строя.
4. Не следует сыпать в лоток для моющих средств чрезмерное количество стирального порошка. Избыток порошка приведет к засору трубки прессостата и патрубков. А это вызовет неисправность.
5. По возможности необходимо приобрести стабилизатор напряжения и выполнять подключение машинки к электросети через него. Так вы сможете защитить электронику стиральной машины от возможных поломок.
6. После каждой стирки необходимо протирать манжету люка тряпочкой. То же самое нужно сделать и с порошкоприемником. Люк нужно оставлять открытым. Кюветку для моющего средства необходимо выдвигать. Также следует сливать оставшуюся воду, чтобы не происходил ее застой.

Сервисный тест стиральной машины Bosch Maxx 4.

Теперь опишем процесс, позволяющий войти в сервисный тест стиральной машины Bosch. Описание процесса занесено в таблицу ниже.

Что делаем	Как делаем	Состояние индикаторов
Как войти в сервисный тест	Устанавливаем регулятор выбора программ стирки в положение «Выключено». Зажимаем 2 ближние к регулятору кнопки и поворачиваем регулятор против часовой стрелки на одно деление в положение «СТИРКА ПРИ 30 градусах».
Выбираем тестируемый узел машинки	Выбираем узел машинки, который будем тестировать. Для этого поворачиваем и устанавливаем регулятор выбора режимов против часовой стрелки (влево) в нужное положение. Каждое положение регулятора выбора режимов (каждый режим стирки) соответствует определенному узлу машинки. О том, что и чему соответствует, смотрим в следующей таблице.
Запуск теста	Для запуска теста стиральной машины Bosch нажимаем “Пуск”.
Как прервать тест	Для прерывания теста нужно либо нажать «ПУСК», либо повернуть регулятор выбора режимов в другое положение.

Описание

При эксплуатации техники Bosch ошибка F21 может появиться как не только в виде кода из букв и чисел. На моделях Бош, которые не содержат дисплей, неисправность отображается в виде комбинации мигающих индикаторов, расположенных на панели управления.

Мигающие индикаторы позволяют распознавать ряд ошибок. Мастера, имеющие солидный опыт работы с подобными стиральными машинами определяют код ошибки F21  навскидку. Но и обычный пользователь тоже может определить ошибку по индикаторам. Для этого понадобится таблица кодов ошибок.

На стиральных машинах Bosch  без дисплея ошибка F21 отображается следующим образом. Происходит зависание стиралки, она не реагирует на нажатие кнопок. Также машина не реагирует на повороты селектора выбора программ. В этот момент на управляющей панели мигают или горят сразу 3 лампочки: полоскание, 800 оборотов и 1000 оборотов.

Увидеть, как отображается код F21 на машинах Bosch без дисплея можно на картинке, расположенной ниже.

Более старые модели выполняют отжим максимум на 800 оборотах. В этом случае загорятся индикаторы полоскания, 600 и 800 оборотов.

Код F21 имеет достаточно простую расшифровку. Однако  не значит, что определить причины ее возникновения будет просто.

Код F21 говорит о том, что в технике Bosch не вращается барабан. Перед тем, как вывести на панель управления код F21 , стиральная машина Bosch предпринимает попытки запустить барабан. И если сделать это не получается, то появляется соответствующий код F21.

Данная ошибка может появиться при возникновении следующих неисправностей:

• выход из строя таходатчика. При этой неисправности информация об оборотах мотора стиралки не поступает на модуль управления. В результате он прекращает работу машинки Bosch, а затем выводит код ошибки F21;
• неисправность двигателя. Сломанный двигатель не может осуществлять вращение барабана. Поэтому после нескольких неудачных попыток запустить двигатель модуль выдает ошибку F21;
• оборвалась цепь, питающая таходатчик или двигатель. Данная неисправность возникает при обрыве проводки или окислении контактов. Мотор и датчик при этом находятся в исправном состоянии;
• в процессе стирки в бак машины Bosch может попасть посторонний предмет и вызвать заклинивание барабана.

Также код F21 может появиться при падении напряжения в питающей сети.

Стиралка Bosch на гарантии: что делать?

Если машинка, у которой сломалась плата управления, находится на гарантии, то с высокой степенью вероятности причина неисправности – производственный брак. Производитель Bosch предоставляет гарантию на свою бытовую технику сроком на 1 год.

Для получения сервисного обслуживания, необходимо наличие типовой заводской таблички на приборе. Ее удаление производитель рассматривает как обезличивание техники и нарушение правил пользования.

При обнаружении поломки необходимо обращаться в торговую точку или в фирменный сервисный центр Bosch. При себе необходимо иметь документы о покупке в виде чека или квитанции. Они нужны для подтверждения даты приобретения бытовой техники.

В сервисном центре обязаны бесплатно отремонтировать или заменить неисправную плату управления в течение всего гарантийного срока. При этом потребителю должны предоставить акт о том, что машинка была отправлена на диагностику и ремонт. В нем прописывают дату и время обращения, а также указывают жалобы клиента.

Производитель может отказать в сервисном обслуживании в следующих случаях:

• машинку вскрывали и предпринимали попытку ремонта вне сервисного центра;
• будет доказано, что причина поломки – нарушение правил транспортировки техники;
• производитель выяснит, что неисправность произошла по вине пользователя, из-за неправильного обращения с прибором или по каким-либо иным причинам;
• плата перегорела или была повреждена грызунами и насекомыми;
• сбой в работе произошел из-за нестабильности параметров электросети.

Если потребитель не согласен с отказом в гарантийном ремонте, ему нужно заказывать независимую экспертизу и с ее результатами обращаться в суд.

Поиск неисправностей

Если вдруг по каким-то причинам нужно провести ремонт стиральной машины Bosch, то в первую очередь необходимо разобраться в природе неисправности. Если поломка не глобальная, требуется запустить режим самодиагностики. К сожалению, не во всех моделях она присутствует, например, в Bosch WFF 1200 её нет.

Для запуска самодиагностики требуется обратиться к инструкции об эксплуатации, но чаще всего применяется следующая комбинация действий:

1. Оставляя бак пустым, закрыть крышку люка.
2. Переключатель выбора программ установить из позиции «Выключено» в режим «Отжим». Как только начнут моргать светодиоды, потребуется нажать и удерживать кнопку «Обороты отжима». Светодиод должен погаснуть, а потом опять заморгать.
3. Переключатель программы устанавливается в позицию «Слив», кнопка «Обороты отжима» отпускается.
4. Используя переключатель программ, выбирается узел, который будет тестироваться. Для каждой серии машинок номер позиции соответствует своему узлу. По окончании теста будет выдана информации, прошёл он или нет.

Но чаще всего самодиагностика довольно поверхностная и может включать проверку не всех узлов стиральной машины Бош. Инструкция по эксплуатации содержит только начальное описание и при серьёзной поломке вряд ли поможет. Хотя наряду с ней выпускается и сервисное руководство с подробным описанием устройства и возможными решениями для устранения поломок. В свободном доступе её сложно найти, так как предназначена она для сервисных центров.

Возможные поломки

Если поверхностный осмотр не смог выявить проблему, а работоспособность системы подключения к водопроводу, канализации и электричеству не вызывает сомнений, то придётся произвести разборку машинки для получения доступа к неисправным узлам. Основными причинами вызывающие неисправности стиральной машины Бош могут быть следующие факторы:

1. Вода не сливается. Когда цикл стирки проходит без ошибок, а вода не сливается, необходимо убедиться в исправности сливного насоса. Обследовать его и сливной фильтр на засор. Проверить состояние контактов подключения насоса к электропитанию, убедиться в работоспособности датчика уровня воды. Возможно, вышел из строя терморегулятор.
2. Барабан не вращается. Если при включении не происходит вращение барабана, то в первую очередь необходимо попробовать при выключенном устройстве провернуть его рукой. Он должен вращаться с небольшим усилием. Если этого не происходит, требуется проверить состояние резиновой манжеты. Довольно часто её засор приводит к пересыханию резины, и она физически начинает мешать вращению барабана. Далее виноватым может быть растяжение приводного ремня или выход из строя самого двигателя. В случае свободного вращения в автономном режиме и отказа при подключении вероятны неполадки в плате электроники.
3. Посторонний шум. Когда при стирке возникает посторонний шум внутри барабана, то чаще всего виноваты подшипники двигателя, попавший в промежуток между баком и барабаном посторонний предмет, неисправность амортизатора или противовеса. Вполне возможно, что машинка неправильно выставлена по уровню.
4. Не набирается вода. Причинами, вызвавшими это, является неисправность запорного клапана или нарушения в работе помпы. Выход из строя регулятора уровня воды тоже не редкость при данной поломке. Неисправность платы управления не даёт команду на забор воды. Если вдруг под машинкой собирается вода, нужно проверить шланги и их подключения на герметичность, подтянуть хомуты, исследовать уплотнитель на дверце. Убедиться в свободе слива воды в канализацию.
5. Нет нагрева, программы с нагревом останавливаются. Большая вероятность в неисправности термонагревательного элемента, но не исключена поломка термостата. Также рекомендуется проверить места подсоединения электрической сети к ТЭНу.

Предположив причину поломки и её серьёзность, если необходимо, придётся приступить к разборке стиральной машины Bosch.

Коды ошибок

Ниже приведена унифицированная классификация различных кодов ошибок для стиральных машинок Бош. Она разделяет логически все коды ошибок по своеобразным группам.

Ошибки основной системы управления.

• D09 – сбой запущенной программы;
• D20 – ошибки наполнения воды;
• D24, D28 – повреждения материнской платы;
• D29, D30, D31, D32 — помехи различного рода, устраняющиеся обычно перезапуском стиральной машины;
• F10 — Электродвигатель не может связаться с модулем управления;
• F11 – остановка или сбой выбранной программы;
• F21 – остановка барабана, невозможность запуска;
• F24 – отсутствие связи Аква-стопа с модулем управления;
• F32 – отсутствие связи модуля управления с УБЛ;
• F42 – превышение оборотов двигателя;
• F44 – ошибки реле реверса;
• F63 – «полетело» программное обеспечение;
• F67, E67 – неверная кодировка карты управления.

Причинами для высвечивания на экране стиральной машины данных ошибок могут стать повреждения различных частей системы управления: материнской платы, процессора, тахогенератора, карты (модуля) управления и других

Важно, что ошибки, связанные с неправильными показателями кодировки карты управления, могут быть заводским браком, поэтому при таких показателях стиральной машины необходим вызов специалиста

Система кодирования

Стиральная машинка известного бренда Bosch способна самостоятельно выполнять диагностику состояния своих узлов и выявлять поломку, если такова имеет место. Каким образом происходит выявление ошибки? Система кодирования ошибки у моделей Bosch схожа с системами шифрования поломок у агрегатов иных брендов. Вся актуальная информация о выявленной неполадке в работе стиральной машины отображается в виде сочетания цифр и латинских символов.

Иными словами, получив такое обозначение в идее цифр и букв, можно его расшифровать. Это даст возможность пользователю понять, где именно случился коллапс, и какой узел бытового агрегата для стирки белья нужно заменить, дабы вернуть стиральной машинке былую продуктивность и бесперебойность в работе.

Признаки поломки модуля управления

Догадаться о том, что в стиральной машине Bosch сломался электронный модуль, несложно. Признаки неисправности:

1. Машинка не работает. Она не включается вовсе, либо не реагирует на команды. Это самый грозный признак, так как указывает на 100%-ую поломку детали.
2. Прибор включается, на экране появляется один из следующих кодов: F00, E00 – сбой прошивки, F67 – поломка платы управления.

   При перегорании отдельных дорожек на модуле, может появиться любой другой код. Он будет соответствовать тому элементу, работу которого контролирует неисправная часть платы.

3. Программа запускается, но происходит ее сбой, после чего цикл начинается сначала. Это может происходить бесконечное количество раз.
4. Вода не нагревается, либо набирает температуру очень быстро.
5. Вода сливается и набирается в барабан, но стирка не запускается.
6. Барабан вращается быстро или медленно.

Это самые распространенные признаки неисправности платы, указывающие на ее поломку. Однако паниковать не следует, для начала нужно исключить вероятность ее разового сбоя. Машинку перезагружают, зажав на 5 секунд кнопку «Пуск».

После отключения прибора его оставляют в покое на 15 минут, а затем включают. Если код ошибки появляется вновь или машинка продолжает работать с нарушениями, требуется ремонт.

Настраивание других популярных моделей стиральных агрегатов

Владельцы стиральной машины Siemens нередко сталкиваются с тем, что аппарат зависает либо на дисплее светится ошибка после проведенного ремонта. Удаление ошибок Сименс осуществляется следующим образом:

1. Предварительно выключается машинка (селектор программ должен стоять в позиции «Выкл»).
2. Регулятор программ поворачивается до о.
3. Нажимается кнопка скоростей отжима, а регулятор устанавливается на позицию 9 до появления на экране кода. Кнопку оборотов отпускать нельзя.
4. Как только экран потухнет, машинку Siemens можно выключить, чтобы потом приступить к обычной стирке.

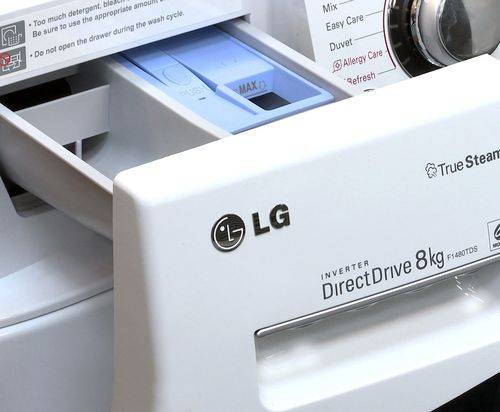

Ошибка CL стиральной машины LG

Стиральная машина LG является достаточно простой в управлении. В прилагаемой инструкции подробно объясняется причина ошибок и способы их сброса:

1. Если аппарат LG показывает, что закрыта дверца люка, зачастую сбросить ошибку удается повторным закрытием люка.
2. При нарушении балансировки барабана для сбрасывания кода добавляется белье или равномерно распределяется.
3. Когда на дисплее LG появляются буквы CL, нажимаются 2 кнопки и отпускаются спустя 5-8 секунд.

Для устранения ошибок стиральной машины Самсунг зачастую достаточно перезагрузить аппарат, то есть нужно нажать «Старт/Пауза».

Если внимательно изучать инструкцию к используемой стиральной машине, можно самостоятельно справиться со сбрасыванием ошибок, не прибегая к услугам мастеров.

Откуда взялся данный код?

Если стиральные машинки с ременной передачей никогда не покажут «F57», то современные модели с инверторным двигателем порой грешат такой ошибкой. Причина случившегося сбоя кроется в банальном скачке напряжения, сказывающемся на чутких к перепадам тока элементах системы. Со стороны ситуация выглядит так: во время стирки горящие индикаторы на приборной панели слегка притухли, а через секунду снова ярко засветились. Но внешне безобидное явление внутри корпуса стиралки сильно влияет на электронику, а в выпускаемых в последнее время автоматах все держится именно на ней.

Современные стиральные машины состоят из нескольких чувствительных электронных блоков, предающих информацию от одного элемента к другому. При этом встроенной системы защиты от скачков напряжения нет, да и большинство пользователей не подключают к агрегату специальный стабилизатор. И если в Европе со скачками в сети проблем нет, и техника функционирует нормально, то в России секундный перепад приводит к проблемам с инвертором.

Инверторный мотор – один из самых чувствительных элементов стиралки, и ошибка F57 сигнализирует о трех возможных неполадках с ним:

• перегоревший силовой модуль;
• ослабленные контакты между силовым и инверторным модулями;
• сломанный модуль инвертора.

Логично, что исправить ситуацию можно последовательной проверкой всех «больных» точек на инверторном двигателе. Как это сделать в каждом случае, наглядно покажем дальше.

Распространенные сбои и их проявление

Поскольку стиральная машина имеет сложное устройство, программа стирки может сбиться из-за выхода из строя самых разных деталей и механизмов. При этом причиной возникновения проблемы может стать повреждение, как компонентов электроники, так и исполняющих деталей. Чаще всего сбои происходят в случае:

• всплеска или резкого падения напряжения;
• выхода из строя модуля управления;
• некорректной работы одного или нескольких датчиков;
• поломки или засора деталей слива;
• износа щеток электродвигателя;
• проблем с нагревательным элементом.

Сбой может проявляться по-разному. Стиральная машина может «зависнуть» и не реагировать на действия пользователя. Иногда создается впечатление, что стирка идет нормально, но время выполнения программы затягивается, изредка она внезапно обрывается на одном из этапов.

Причины возникновения неполадки, способы, как ее устранить

Поиск причины появления кода сбоя F23 и зависания цикла работы удобнее всего начать с самых простых ситуаций, постепенно переходя к более сложным.

Протечки, которые не связаны с бытовым прибором

Такая ситуация может сложиться, если на стиральную машинку Bosh разлили случайно воду, и она попала внутрь аппарата. При этом может сработать защита от протечек, хотя сама стиралка «не виновата».

Использование неподходящего моющего средства

Одна из распространенных пользовательских ошибок – применение неподходящего стирального порошка. Если в порошкоприемник был засыпан порошок, который предназначен для ручной стирки, появляется много стойкой пены, которая медленно и очень плохо осаживается. В результате возможна протечка.

Много порошка – не всегда плюс

При засыпании слишком большого количества порошка в порошкоприемник он может образовать плотный ком, который не даст воде протекать так, как предусмотрено технологически.

Из-за получившейся «пробки», которая своевременно не растворилась, вода может начать вытекать, образуя перелив при заборе воды. Такую ситуацию стиральная машина диагностирует как серьезное протекание, выдает код ошибки и останавливает работу.

Засор дозатора

Порошкоприемник на стиральной машине Bosh может быть засорен наслоениями из остатков порошка, пыли и даже случайно попавших туда вещей. В итоге при наборе воды она начинает не сливаться в бак, а переливаться через край порошкоприемника. Периодически кювету следует хорошо чистить.

Стирка вещей, которые образуют много пены

Некоторые текстильные изделия при стирке образуют много пены. Ее переизбыток приводит к тому, что самодиагностика стиральной машины опознает как протекание.

При стирке гардин и других пористых тканей в стиральной машине Бош, важно правильно выбирать количество стирального порошка или использовать специальные моющие средства

Проблема с фильтром слива

Сливной фильтр в стиралке Bosh предназначен для улавливания мелкого мусора и посторонних вещей, случайно попавших в бак с вещами. Периодически этот узел необходимо чистить

После плановой чистки очень важно все установить правильно, не допуская перекосов резьбы, попадания на нее посторонних предметов

Если фильтр был установлен с нарушениями, через него может проступать вода. При этом также будет срабатывать защита. Сливной фильтр необходимо разобрать и аккуратно установить на место.

Протечка патрубка, шланга, насоса, фильтра

При течи в любом из узлов, которые задействованы в работе с водой, срабатывает система Аквастоп. При этом вода может даже попасть на пол. Стиральная машина работу останавливает и выдает код ошибки Е23.

Течь чаще всего происходит в узлах:

• заливной шланг;
• заливной патрубок;
• сливной патрубок;
• насос;
• фильтр.

Для определения точного места протечки стиральную машину частично разбирают. Проблему устраняют ремонтом. Если это необходимо, проводят замену деталей.

Повреждение манжеты

Если на люке стиральной машины Bosh в негодность пришла манжета, это может приводить к протечке. Чинить такую поломку не целесообразно – деталь просто заменяют на новую.

Электрическая проводка в цепи Аквастоп

При длительной или неправильной эксплуатации стиральной машины Bosh возможны проблемы с проводкой, которая находится внутри корпуса.

Проблема может касаться контактов, которые разбалтываются и окисляются. Также есть вероятность повреждения самих проводов – от вибраций, трения и даже из-за повреждения грызунами.

Если нарушается цепь, возможны различные сбои, в том числе может сработать Аквастоп даже тогда, когда протечки на самом деле нет.

Сгорел ТЭН

Привести к выдаче кода Е23 может даже проблема с ТЭНом. Появляется код сбоя на этапе стирки, уже после набора воды. Такое может случиться, если деталь пробивает на корпус. Решается проблема заменой нагревательного элемента.

Сбой в блоке управления

Если в электрической цепи, которая отвечает за опцию Аквастоп перегорели элементы или дорожки на плате, стиральная машина может выдавать код Е23. Для определения, в чем именно состоит ошибка, плату демонтируют и тестируют. При необходимости выполняют пропайку и осуществляют замену пришедших в негодность элементов.

Поломка самого Аквастопа

При таком сбое выдача ошибки Е23 дополняется работой насоса, но воды в поддоне нет. Решение вопроса – ремонт Аквастопа. Чаще всего проблема связана с поломкой микровыключателя.

Износ подшипников

При сбое в работе, который связан с подшипниками, работа стиральной машины проходит очень шумно. Сначала – только на отжиме, позже – и на этапе стирки тоже.

Код Е23, отвечающий за вытекание воды, на дисплее появляется тогда, когда разбитые подшипники подтекают. Решение проблемы – серьезный ремонт с заменой подшипников.

Как правильно перезагрузить машинку

Перед перезапуском изделия изучите внимательно инструкцию к конкретно вашей модели стиральной машины, поскольку у аппаратов каждой марки имеются свои конструктивные особенности и определённые способы срочной остановки. Мы же рассмотрим общие рекомендации по правильной перезагрузке машинки.

Как остановить программу: варианты

В большинстве стиральных машин предусмотрено два унифицированных варианта срочного сброса установленной программы.

Первый вариант

Полезно! Если вода уже успела набраться в стиральную машинку, слейте её вручную при помощи сливного фильтра (небольшой люк внизу аппарата).

Второй вариант

Благодаря нажатию кнопки «Пуск/пауза» выполняется полное обнуление программы. Отключение в данном случае производится не однократным нажатием, а посредством длительного удержания кнопки (5-6 секунд). Дальше события будут развиваться в зависимости от модификации вашего устройства:

Почему нужно обнулить программу правильно?

Многие пользователи полагают, что проблему срочной остановки работы можно решить простым отключением аппарата от электрической сети. Да, это позволит отключить стиральную машину, но выбранный ранее режим может не сброситься, поскольку зачастую машинки-автоматы «запоминают» последние заданные настройки и после включения вновь их запустят. Помимо этого, из-за резкого отключения от сети под высокой угрозой поломки находится важная часть агрегата — плата управления.

Если отключено электричество

При резком отключении электроэнергии, в первую очередь, отключите аппарат от сети. Для этого нужно извлечь шнур из розетки, чтобы стиральная машина не подверглась резкому перепаду напряжения.

При возобновлении подачи электрической энергии включите устройство в электросеть. Если ранее установленная программа не сбросилась, машинка-автомат просто продолжит свою работу. Некоторые модели при включении сольют воду и прекратят стирку. В таком случае вам потребуется заново выбрать нужный режим и произвести запуск.

Внутренний сбой

При внезапном сбое агрегата необходимо выяснить, какого рода возникла проблема: программная или механическая. При сбое программного обеспечения панель управления заблокирована, а кнопки не реагируют на нажатие. Попробуйте отключить машину от сети на 15-20 минут для перезагрузки блока управления, после чего включите и попытайтесь снова запустить программу.

Рекомендация! Для возврата заводских настроек машинке-автомат может потребоваться помощь мастера-электронщика, не пытайтесь справиться с данной задачей самостоятельно без соответствующей подготовки.

Коды ошибок

Код ошибки	Неисправность	Причины и способы устранения
F01	Не закрыта дверца люка	Убедиться в плотном прилегании дверцы и наличии характерного щелчка при закрытии. Возможно, вышло из строя устройство блокировки или датчик закрытия. Узел дверцы можно заменить целиком или разобрать и заменить необходимое: петлю, язычок-фиксатор и т.д.
F02	Вода не поступает внутрь	Проверить: — подачу холодной воды от стояка; — входной фильтр на предмет засора; — исправность впускного клапана.
F03	Машина не сливает воду	Слить воду в ручном режиме. Проверить: — фильтр, сливной шланг на предмет засора; — исправность сливного насоса. В худшем случае – неполадка платы управления.
F04	Утечка воды в системе	Проверить подключение всех шлангов и соединений внутри машины на герметичность.
F16	Не закрыта дверца люка	Аналогично ошибке F01.
F17	Превышено время залива воды	Аналогично ошибке F02.
F18	Превышено время слива воды	Аналогично ошибке F03.
F19	Превышено время нагрева воды	Проверить целостность цепи ТЭНа. Очистить ТЭН от накипи. Убедиться в соответствии мощности ТЭНа техническим требованиям машинки, если он был только что установлен.
F20	Неожиданный нагрев	Возможно вышел из строя датчик температуры или реле ТЭНа. Сломанный элемент подлежит замене. В худшем случае неисправна плата управления.
F21	Приводной мотор не вращает барабан	Следует снять заднюю крышку и проверить состояние приводного ремня, его посадку на валы барабана и генератора. Далее необходимо ремонтировать мотор. При необходимости — менять. Не крутить барабан машинка также может из-за неисправности платы управления.
F22	Ошибка датчика температуры	Поломка или короткое замыкание контактов датчика. Следует прозвонить электрическую цепь.
F23	Активизация защиты от протечек	Аналогично ошибке F04.
F25	Ошибка датчика мутности	Проверить: — датчик на наличие известкового налета; — выпускную систему на предмет засора; — сливную помпу. Также возможно поступление слишком грязной воды из стояка.
F26	Ошибка датчика давления	Возможен выход из строя датчика, электромагнитного клапана, разгерметизация системы.
F27	Ошибка датчика давления	Аналогично ошибке F26.
F28	Ошибка датчика потока (значение вне допустимых границ)	Проверить: — поступление воды в систему и ее давление; — исправность электромагнитного клапана. Возможно, вышел из строя сам сенсор.
F29	Вода не идет через датчик потока	Проверить: — правильность подключения машинки; — поступление воды в систему; — исправность электромагнитного клапана; Возможно, вышел из строя сам сенсор.
F31	Уровень воды превысил допустимый максимум	Исключить неправильное подключение машины. Сломан клапан забора или сливная помпа. Неисправен датчик давления. Проверить шланг слива на перегибы.
F34	Дверца люка не заблокирована	Проверить: — прилегание дверцы; — механизм блокировки; — электрическую цепь датчика блокировки.
F36	Блокиратор дверцы неисправен	Проверить проводку, при необходимости заменить устройство блокировки.
F37	Неисправен датчик температуры	Аналогично ошибке F22.
F38	Короткое замыкание датчика температуры	Проверить электрическую цепь датчик-плата. Заменить датчик.
F40	Ошибка в сети электропитания	Причиной могут быть всевозможные проблемы в сети питания: низкое напряжение, скачок напряжения, и т.д. Следует попробовать подключиться к другой питающей линии (например, через удлинитель). Вызвать электрика.
F42	Превышен максимум оборотов двигателя	Вышел из строя двигатель или датчик оборотов. Проблемы с напряжением сети. Сбой управляющей платы.
F43	Блокировка двигателя	Исключить механическую блокировку барабана или приводного ремня посторонними предметами. Вышел из строя подшипник барабана. Чрезмерная загрузка бака.
F44	Отсутствует задний ход двигателя	Сломано реле реверса. Барабан перегружен. Сбой платы управления.
F59	Ошибка датчика положения барабана	Поломка датчика. Неровное положение аппарата на полу. Перегруз барабана.
F60	Ошибка датчика потока	Аналогично ошибкам F28, F29.
F61	Ошибка датчика блокировки	Аналогично F36, F01.
F63 или	Включение функциональной защиты	Ошибка программного обеспечения. Ошибка центрального процессора. Замена платы управления или перепрограммирование ПО.
F67	Ошибка контроллера	Замена или перепрограммирование узла.
E02	Поломка двигателя	Замена агрегата полностью. Ремонт возможен, если причина в износе графитовых щеток двигателя или подшипника ротора.
E67	Ошибка блока управления	Аналогично F67.

Устройство стиральной машинки

Независимо от марки стиральной машинки устройство моделей различных производителей, будь то Атлант или Бош, практически не различается. К основным узлам относят:

• корпус;
• барабан;
• насос;
• блок управления;
• нагревательный элемент (ТЭН);
• двигатель.

После включения машинки и выбора программы насос начинает накачивать воду в барабан через клапан залива. Барабан представляет собой ёмкость, выполненную из нержавеющего материала, с множеством отверстий по всей поверхности. Через эти отверстия вода и проникает внутрь ёмкости, достигая нужного уровня. За уровнем воды следит прессостат. Барабан связан через ременную передачу либо напрямую подключается к двигателю. Согласно выбранной программе, двигатель начинает свою работу, заставляя барабан совершать вращательные движения. Спереди барабан соединён через резиновую манжету с баком.

По завершении цикла стирки начинается слив воды. Основным узлом системы слива является сливная помпа. К выходу помпы подсоединяется специальный шланг, через который и сливается вода из устройства. Последним этапом работы машинки является отжим. Для его осуществления двигатель начинает крутить барабан с большой скоростью. Под действием центробежной силы вещи, находящиеся внутри, прижимаются к поверхности барабана. Вода выдавливается из вещей и выходит через отверстия в барабане. Выдавленная вода скапливается на дне бака, откуда выкачивается помпой. Работой насоса и двигателя управляет блок электроники.

Нагревание воды в устройстве происходит с помощью термоэлектрического элемента. Он имеет вид согнутой трубки, внутри которой находится токопроводящая нить в середине слоя изолятора.

Кроме основных узлов, важными элементами в стиральных агрегатах являются датчики. Они позволяют электронике контролировать процессы, проходящие при стирке. В машинках используются следующие датчики:

1. Прессостат. Может выполняться как механического типа, так и электронного. Его задача — контролировать уровень воды.
2. Термостат. Располагается внизу бака и предназначен для отслеживания температуры воды.
3. Таходатчик. Измеряет обороты двигателя.
4. Устройство блокировки люка. Представляет собой электромеханическое устройство. Сообщает об открытии люка и блокирует его при запуске стирки.
