Все о плугах для мотоблоков — описываем в общих чертах

Делаем двухкорпусный плуг

В отличие от однокорпусного в данном агрегате имеются две хорошо скрепленные рамы с режущими элементами. За счет использования двух рало, таким приспособлением можно обработать целину и большие площади земельных участков.

1. Сформируем два отвала, используя достаточно толстый стальной лист, и загнем их. Для усиления с внутренней стороны приварим железную полоску.
2. С противоположных граней сваркой присоединим стойки. Просверлим в них отверстия. В дальнейшем это позволит регулировать построение по высоте.
3. Далее смонтируем корпус. Для этого нам понадобятся трубы. Нарежем их и сварим раму. Прикрепим созданные нами элементы к раме.
4. Приварим к конструкции фланец и с помощью него соединим самодельный агрегат с трактором.

Как сделать плуг на мотоблок своими руками?

Пред тем, как приступать к изготовлению навесного оборудования, нужно рассмотреть чертежи. Они указывают на способы крепления элементов устройства между собой.

Схема действий по созданию плуга своими руками:

1. Лемех. Понадобиться стальной лист от пяти миллиметров толщиной, которому придаётся нужная форма. Часть для резки нужно отбить и заточить (по принципу ручной косы);
2. Самодельный отвал. Взять трубу диаметром 50 сантиметров и стенками от 5 миллиметров в толщину. Заготовка вырезается резаком. Для получения требуемой формы стоит воспользоваться наковальней и точильным станком;
3. Сбор единой конструкции. Понадобиться стальной лист, его размеры 50*50 сантиметров и толщина 3 миллиметра. От краёв листа нужно отступить на 4 сантиметра и выровнять его до получения нулевого угла;
4. К листу прикладывается лемех, делается двухсторонняя сварка под углом 250;
5. Верхнюю часть отвала и нож лемеха соединяют максимально плотно под наклоном 80;
6. Свариваются между собой ключевые элементы из лемеха, бокового щитка и задней части отвала.

Детальнее узнать о специфике изготовления плуга можно из видео-инструкции.

Изготовление навесного оборудования

Конечно же, очень много информации на сайте будет посвящено самодельному навесному и дополнительному оборудованию для мотоблоков и мотокультиваторов: фото, картинки и рисунки с описаниями как сделать своими руками, статьи, советы и рекомендации. Очень надеемся, что все кто искал в интернете оригинальные и необычные идеи и решения по изготовлению снегоуборщика, культиватора, лопаты, плуга, бороны, полольников, сцепки, щетки для подметания мусора во дворе, описание устройства и принципа работы самодельной картофелесажалки, роторной или сегментной косилки, особенности конструкции и процесса изготовления фрез, граблей, отвала, утяжелителей колес и другие вопросы по сборке и монтажу инвентаря и аграрных приспособлений своими руками смогут найти для себя что-то полезное и интересное.

Все материалы на сайте motoblok.populjarno.com: фото, картинки, рисунки, чертежи, схемы, советы, статьи, пошаговые инструкции о том, как сделать, собрать или построить своими руками мотоагрегат в сборе или отдельный его узел (колесо, редуктор, вал отбора мощности и др.), изготовить в условиях домашней мастерской прицепные приспособления и сельскохозяйственный инвентарь (прицепной воз, оборотный одно или двухкорпусный плуг, адаптер, грабли, отвал, косилку травы, окучник, культиватор, копалку картошки по чертежам), отремонтировать и провести настройку, регулировку и техническое обслуживание, как правильно выбрать и где лучше купить мотоблок и навесное оборудование к нему, вся эта интересная и полезная для самодельщиков и фермеров информация собрана и представлена для бесплатного просмотра, скачивания, ознакомления и изучения в следующих разделах:

Мотоблоки самоделки

Подборка пошаговых фотографий с подробными инструкциями по сборке легких и тяжелых, карбюраторных и дизельных, двухколесных и четырехколесных мотоблоков с ломающейся рамой или на гусеничном ходу, описание особенностей их изготовления из запчастей от мотоцикла, от бензиновой пилы, от грузового и легкового автомобиля, от трактора и других агрегатов и механизмов, советы как сделать редуктор, раму, сочлененный узел сцепки, принудительное воздушное или водяное охлаждение, зажигание, сцепление и другие системы и узлы двигателя своими руками.

Схемы и чертежи деталей мотоблока

Чтобы сделать мотокультиватор, какой-либо узел, агрегат или деталь мотоблока необходимы чертежи и схемы компоновки, изображения общего вида, эскизы деталей, рисунки и картинки для наглядности и визуального представления взаимного расположения составляющих частей в общей конструкции, для определения формы и основных размеров изготавливаемой запчасти, установления способа соединения и крепления, выбора материала и необходимости изменения его свойств и состояния (закалка, отпуск). В данном разделе также представлены пошаговые инструкции по изготовлению колес с грунтозацепами, коробки переключения передач, вала отбора мощности, промежуточного вала, чертежи редуктора и рамы, схемы кинематики крутящего момента и подключения электрооборудования.

Самодельное прицепное оборудование

Для тех, кто хотел посмотреть фотографии, картинки и рисунки аграрного самодельного инвентаря и приспособлений для мотокультиватора: окучиватели, обычные и оборотные плуги, дисковые и ротационные косилки, адаптеры, прицепы, фрезы, отвалы, бороны, сажалки картошки и картофелекопалки, и другого прицепного и дополнительного оборудования с описаниями и инструкциями по его изготовлению своими руками, переделке, улучшению конструкции и внесения других рационализаторских изменений с целью повышения производительности и качества труда.

Чертежи приспособлений для мотоблока

Устройство конструкции основных узлов и отдельных деталей навесного сельскохозяйственного оборудования (снегоуборщики, фронтальные и прицепные косилки, адаптеры, картофелесажалки и копалки) с описаниями способа сборки, крепления и установки на мотоблок. Чертежи фрез, полольников, плоскорезов, окучников, лопат-отвалов, граблей со инструкциями, советы по выбору запчастей и материалов для изготовления (марки стали или чугуна, указание параметров металлического уголка, швеллера, прута, круглой или прямоугольной трубы и т.д.)

Навесное оборудование для мотоблоков МТЗ. 1 Навесное оборудование для мотоблоков МТЗ

Навесное оборудование для мотоблоков МТЗ предназначено для расширения возможностей мотоблоков. На сегодняшний день существует немалое количество моделей, которые позволяют производить заготовку сена, стричь газоны, сажать и убирать картофель, измельчать дерево, перевозить грузы и т.д.

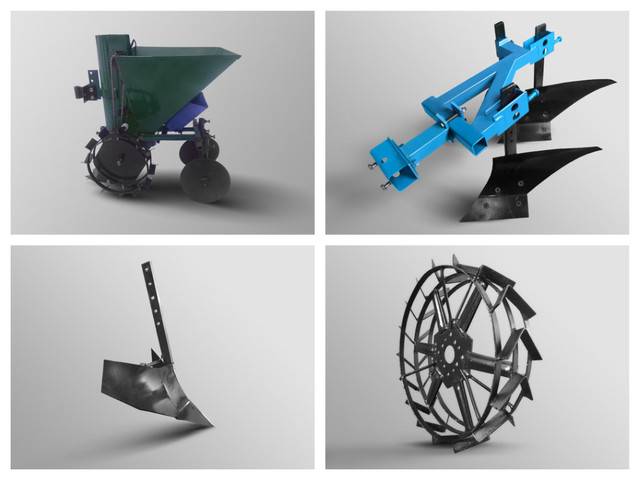

Навесное оборудование для мотоблоков

Перед покупкой такого оборудования следует определить диапазон и объем работ, назначение выбранной модели. Среди населения очень популярны следующие устройства: косилки, окучники, картофелекопалки , культиваторы и прицепы.

Картофелекопалки помогают выкапывать картофель из земли, выбрасывая его на поверхность. Косилки используют для покоса травы на газонах, в садах, парках. Окучники используют при прополке и окучивании земли. Культиваторы разрыхляют поверхность, ровняют почву после обработки. С помощью окучника  можно также качественно удобрить почву. Прицепом транспортируют разнообразные грузы в хозяйствах и муниципальных службах.

Плуг для мотоблока МТЗ – механическое средство для обработки почвы, которое предназначено для вспашки земли. Вспашка – главная почвообрабатывающая операция , которая измельчает почву и укладывает ее верхний слой в борозду. Конструкция плуга состоит из рабочих органов, которые установлены на металлической раме, и вспомогательных деталей.

1.1 Адаптер к мотоблоку МТЗ

Адаптер для мотоблока МТЗ – это устройство, которое оснащено механизмами для установки и закрепления разнообразного навесного оборудования. Внешне аппарат напоминает одноосный прицеп. С помощью адаптера увеличивается производительность агрегата, и расширяются возможности по выполнению работ. Адаптер превращает мотоблок в мини-трактор, что делает возможным обработку почвы, окучивание и культивацию сельхоз культур.

1.2 Конструкция и виды

По функциональности адаптеры разделяют на используемые для перевозки грузов кузовные и применяемые только при обработке земли, не оборудованные кузовом механизмы. Среди всех моделей таких механизмов существуют устройства, которые оборудованы телескопическими дышлами и имеют возможность изменения ширины колеи колес.

Навесное оборудование на мотоблок МТЗ для посадки картофеля

Адаптеры разделяют по мощности мотоблока, на который устанавливаются:

• тяжелые, что оснащены длинным дышлом и используются для работ с мощными одноосными тракторными устройствами с силовыми установками, которые работают с водяной системой охлаждения;
• легкие, которые работают с маломощной техникой с воздушным охлаждением и коротким дышлом.

1.3 Адаптер своими руками

Прицеп несложной конструкции можно собрать своими руками. Как показывает опыт пользователей, собранные своими руками адаптеры ненамного уступают по качеству моделям, изготовленным на заводе. Стоимость самодельного прицепа намного ниже, чем заводского. Кроме того, сделанные устройства своими руками больше отвечают конкретным требованиям (условия работы), чем магазинные, которые зачастую приходится дорабатывать.

Для того, чтобы самостоятельно изготовить адаптер надо следовать таким этапам работы:

Типичные комплектующие

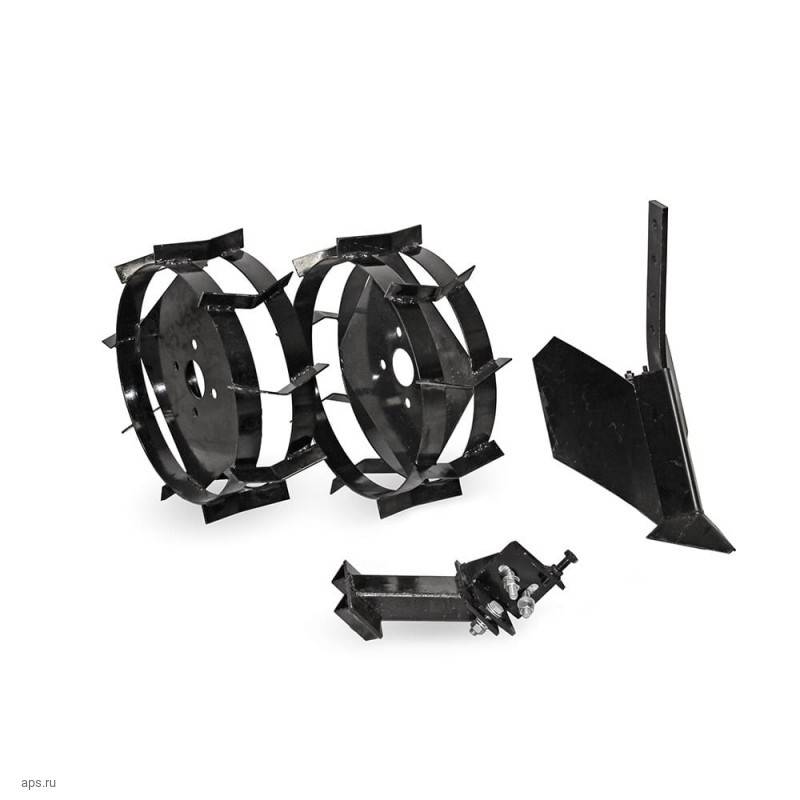

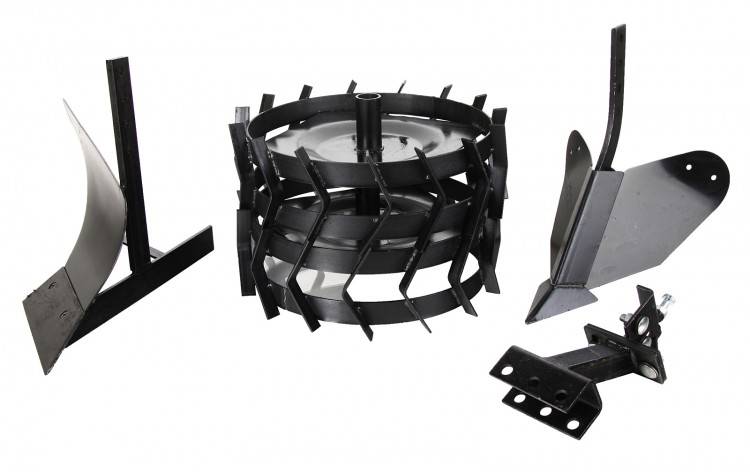

Промышленность выпускает для мотоблоков простое и сложное оборудование. К типичным комплектующим относятся простейшие навесные элементы, которые прилагаются к агрегату на стадии продажи. Или их можно приобрести в момент покупки техники за дополнительную плату. Рассмотрим некоторые из них.

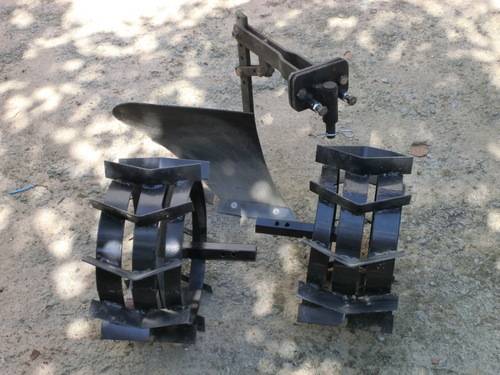

• Обязательным дополнением к мотоблоку являются грунтозацепы. Это специальные железные колеса с шипованными элементами, которые придают устойчивость технике во время полевых работ. С помощью грунтозацепов мотоблок легко передвигается по любым, даже сложным почвам. Кроме того, они вносят свой вклад в более качественную обработку грунта.
• Всесезонная приставка для мотоблока обеспечит его работу на гусеничном ходу. Благодаря повышенному сцеплению она улучшает проходимость по сложным грунтам и снежному покрову.

• К типичным комплектующим относится подъемный механизм навески. Он в любом положении подъема груза находится горизонтально поверхности. Усилие на педали навески не превышает 10 кг на 100 кг груза.
• Плоскорезы-рыхлители монтируются на мотоблок для перемалывания сорняков в грунте. Срезанные сорняки со временем превращаются в перегной (органическое удобрение).

• Мульчер на мотоблок хорошо справляется с ботвой, сорняками, слабой порослью, но жесткие стволы кукурузы или подсолнечника он переработать не может.
• Полольник или культиватор прополочный можно приобрести в магазинах для сельскохозяйственной техники, они бывают разной формы и размеров. Это один из самых популярных навесов для полевых работ.
• Пресс подборщик для мотоблока (тюковалка) формирует тюковые брикеты с сеном.

На мотоблок устанавливается трехточечная навеска, но важно знать тип конструкции (плуг, борона и т. д.).
Ежи представляют собой диски с шипами разных размеров, их применяют для окучивания и прополки картофеля.
Мотоблоки, оснащенные щетками, используют для уборки тротуаров, дорог от падающих листьев и снежных наносов.. Эти орудия полезны в течение всего года

Эти орудия полезны в течение всего года.

Регулировка плуга на мотоблоке

Для работы на разных видах почвы, агрегат нужно настраивать иначе. Но основная регулировка происходит по нескольким критериям:

• настройка глубины вспашки;
• регулировка угла атаки;
• нарезка первой борозды.

Глубина вспашки. От настройки глубины пахоты зависит дальнейший процесс выращивания сельскохозяйственных культур. Если настроить недостаточную глубину, то корни вредоносных растений останутся под грунтом, а если глубина будет слишком большая, то плодородный грунт перемешается, и растения не получат нужных питательных элементов.

Угол атаки. Регулировка происходит при помощи полевой доски. От угла атаки зависит производительность работы агрегата: если угол атаки больше, чем нужно, то устройство застрянет в земле, а мотоблок забуксует; а если угол атаки будет недостаточным, то плуг не будет снимать нужный слой почвы.

Первая борозда. После проведения всех настроек нужно произвести пахоту первой борозды. На этом этапе становится понятно правильно ли настроен плуг. При следующей пахоте машина опускается одним колесом в колею, а дальнейшая настройка происходит в борозде.

Регулировка глубины вспашки

Глубина вспашки задается по двум параметрам:

• тип обрабатываемой земли;
• конструкционные особенности.

Перед началом настройки нужно найти максимально ровную площадку. Если есть возможность произвести регулировку на асфальте, то переместите машину на него. Когда техника пашет почву, правым колесом она движется по колее, а левое колесо находится на необработанной земле. Чтобы воссоздать такое положение машины, нужно установить под левое колесо мотоблока подставки, высота которых должна составлять глубину вспашки.

Глубина вспашки настраивается при помощи регулировочного колеса. Чем глубже будет опущено опорное колесо, тем меньше будет глубина пахоты и наоборот. Высота опорного колеса должна быть равна высоте поднятой стороны.

Угол атаки

Угол атаки регулируется на раме устройства. Настройте горизонтальное положение рамы с помощью талрепа и опустите агрегат до касания лемеха земли. Потом нужно немного приподнять корпус, чтобы задняя часть лемеха была поднята над землей на несколько сантиметров.

Если угол атаки будет слишком большим, то мотоблок будет зарываться в землю. Если угол атаки будет маленьким, то агрегат не погрузится на нужную глубину, а распашет только верхний слой почвы.

Первая борозда и угол отвала

Последняя регулировка — это нарезка первой борозды. После пробной пахоты становится понятно, правильно ли настроено устройство. Если техника не буксует и агрегат заглубляется легко, то значит плуг отрегулирован.

После нарезки борозды, машина опускается правым колесом в колею. После этого уточните глубину вспашки и отрегулируйте агрегат. Теперь можно приступать к полноценной вспашке.

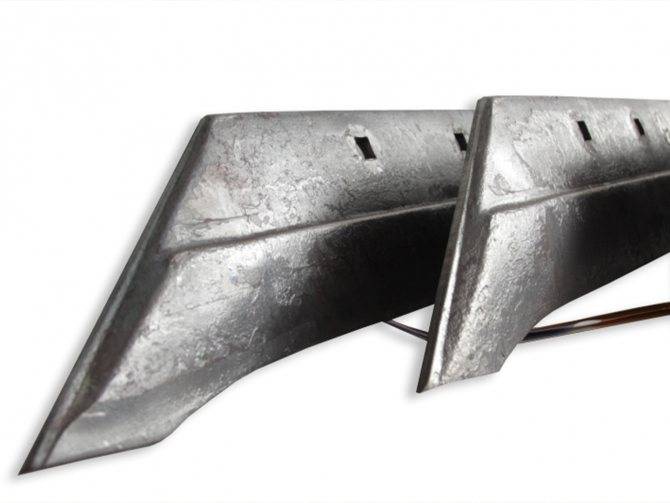

Затачивание лемеха

Главный рабочий элемент плуга — это лемех (нож). На лемех приходится основная нагрузка при вспашке, потому что именно этот элемент прорезает слой земли. Со временем лемех затупляется, что приводит к уменьшению производительности пахоты. На агрегате должен быть установлен съемный лемех.

При повреждении режущей кромки, устройство перестаёт легко заглубляться в землю, а мотоблок начинает буксовать. Если процесс вспашки ухудшился, то значит пора произвести ремонт. Правильно заточить лемех можно только на специальном оборудовании, которое раскалит сталь, чтобы сделать её пластичной. После того, как сталь будет более пластичной, её выправляют, остужают и затачивают. В домашних условиях можно воспользоваться станком для заточки инструмента. Затачивать лемех нужно под небольшим углом, со стороны, на которой он врезается в землю.

Регулировка на тяжелых мотоблоках

Настройка плуга на тяжелых дизельных мотоблоках не отличается от регулировки на машинах легкого класса. Единственное, что на тяжелых машинах не устанавливают грунтозацепы, потому что масса такой техники превышает 200 кг. Главное, соблюдайте технику безопасности при подключении агрегата и вспашке. Ведь чем мощнее техника, тем нужно быть более внимательным при работе.

Популярные модели

Предлагаем вашему вниманию краткое описание наиболее доступных и производительных агрегатов в такой категории, как подборщик валков.

Claas

Подборщик Claas (Клаас) считается лидером профессионального рынка сельхозтехники и используется преимущественно для заготовки сырья после сбора бобовых культур. Вся техника этого бренда обладает высокими показателями производительности и эффективна при сборе травянистой части вьющихся культур, таких, как зеленый горошек, эффективно подбирает клубневый материал, например, картофельный. Техника формирует тюки оптимального размера 36×46 см, которые в дальнейшем активно используются в животноводстве. Агрегат Claas – отличное решение для средних и крупных фермерских хозяйств.

Simon

Подборщик Simon французского производства – отличный помощник в сборе урожая луковичных. Установка агрегатируется с ВОМ тракторами и обеспечивает доочистку лука при его сборе из валка и используется для автоматизации погрузки собранного урожая в прицеп основного транспортного средства. К особенностям устройства относят наличие электрогидравлического механизма, позволяющего регулировать скорость и высоту выгрузки, а также интенсивность встряхивания собранной массы.

MetalFach

Подборщик MetalFach Z лидирует в сегменте техники рулонного типа. К его преимуществам относят высокую производительность ввиду оптимизированной ширины агрегата, достигающей 180 см, и возможность комплектации механизма автоматической обвязки и аппликатора для одновременного силосования травянистых отходов.

Пресс-подборщик Пресс-подборщик MetalFach

Наиболее популярная модель в активе этого бренда — Z562, соотношения цены и качества которой считается оптимальным. Альтернативой продукции этого зарубежного бренда может стать отечественный тюковый подборщик ПТ 165, обладающий отличными эксплуатационными характеристиками.

Sipma

Подборщики Sipma (Сипма) недорогие и производительные, приобрести их рекомендуется в том случае, если основной объект сбора – сено. Сеноподборщик Sipma может комплектоваться как ручным, так и гидравлическим механизмом управления. Данный параметр влияет, прежде всего, на производительность установки – механические модели идеальны для небольших фермерских хозяйств, гидравлические с успехом используются и в профессиональной среде. Обе разновидности отличает очень простая настройка. Наиболее востребованной установкой в линейке техники Sipma считается подборщик Z-224/1 – отзывы о ней исключительно положительные.

Особенности

Мотоблок можно практиковать индивидуально, а также присоединять к нему различные вспомогательные инструменты, такие как борона, культиватор, сенокосилка. Подобные приспособления дают возможность серьезно увеличить возможный диапазон задач, с какими может справиться мотоблок. Но кроме этого возможно использование мототехники в качестве транспортного средства, если заблаговременно создать для него специализированный адаптер.

Данное приспособление позволяет достаточно комфортно устроиться на сиденье, которым адаптер оборудован, и проделывать ровным счетом ту же работу, только с гораздо большим уровнем комфортабельности.

В сущности, структура адаптера относительно примитивна. Он смотрится как тележка, на которой закреплены различные элементы:

• сцепка для фиксации мотоблока и переходное приспособление для навесного оснащения;
• водительское сиденье;
• колеса;
• каркас для крепежа первостепенных компонентов;
• рулевое колесо.

Если реконструировать мотоблок под мини-трактор, можно еще значительнее расширить его функциональность. Разумеется, отождествление с мини-трактором в некоторой мере символично, поскольку мощность агрегата останется прежней, как и ресурсы используемого агрегата, вернее, его мотора. Можно соорудить тент от палящего солнца. С подобной техникой вам не станут страшны утомительные сельскохозяйственные работы под жарким солнцем. Можно улучшить проходимость техники в дождливую или снежную погоду, установив гусеничную приставку.

Львиная доля адаптеров располагает системой, предполагающей присоединение прицепа, в котором можно перемещать грузы. Дополнительно он может быть оснащен подъемной рукояткой. Присутствует 2 сцепки: к одной фиксируется сам агрегат «Нева», а ко второй – любое навесное оснащение. К тому же конструкция имеет рулевое колесо, что оптимизирует его поворотливость.

Межосевое крепление агрегата изготавливается из прочных материалов, поскольку оно обязано переносить немалые перегрузки, ведь вы тоже будете ездить на агрегате и дополнительно транспортировать довольно большие грузы. Агрегат можно применять практически во всех условиях, включая и самые непростые.

В специализированных магазинах можно купить к мотоблоку «Нева» вспомогательный узел с рулевым колесом, либо же сделать его собственными руками. Тем более, чертежей на просторах всемирной паутины предостаточно, что намного облегчает процедуру сборки.

Своевременность и качество вспашки земли трактором

Вовремя проведенное вспахивание поможет сохранить влагу в грунте. При работе земля не должна намазываться на плуг и отпадать крупными кусками, что возможно при высокой влажности. Или распыляться, и ломаться при низкой влажности. При обработке широкими пластами рыхление бывает неполным, когда плуг берет пласт, превышающий его нормальную работу. В свою очередь, если опоздать, и дать почве пересохнуть — это сильно повлияет на будущую урожайность. Именно поэтому выбор оптимального времени для пахоты — одна из важнейших задач землевладельца.

Наша компания имеет огромный опыт в проведении полевых работ (мы обработали свыше 10000 гектар земли), и с радостью подскажем вам необходимое время не только для вспашки, но и для любого другого вида обработки земли.

Заключение

Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.

Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.

как сделать плуг для мотоблока своими руками: чертежи с размерами а также про адаптер для мотоблока Нева.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

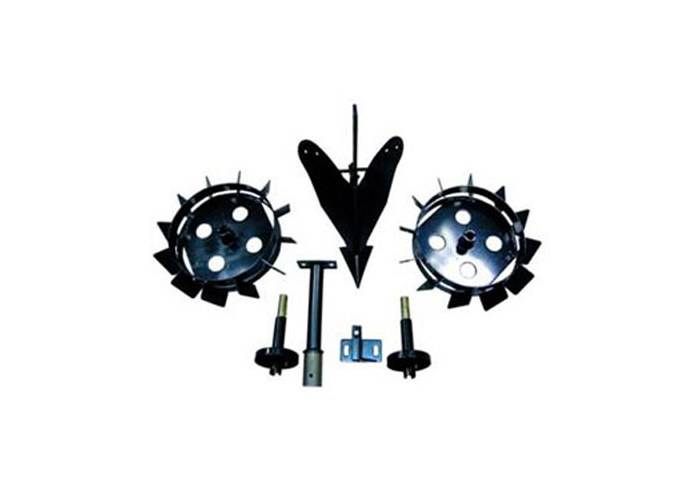

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.
