Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения

Причины слабого напора

Причин неудовлетворительного напора может быть много:

• засор фильтров для грубой механической очистки воды, установленных на вводе в жилое помещение;
• занижение расчетного диаметра труб или уменьшение его вследствие нароста отложений на внутренних стенках;
• наличие дефектов или неисправностей запорной арматуры на вводе в дом или квартиру;
• наличие неисправностей магистрального водопровода и потеря напора вследствие утечек;
• несоответствие водоснабжения нормам по вине организации-поставщика воды, которая обычно и обслуживает трубопроводы.

В большинстве случаев вначале следует устранить основную причину, а затем задумываться о приобретении насоса для повышения давления.

Засор фильтров выявляется при разборке и осмотре фильтрующего элемента. Как правило, это латунная сетка, свернутая по форме цилиндра. Она может оказаться забитой крупными кусками ржавчины, окалины, попавшей в трубопровод при ремонте. Сетку необходимо промыть и установить на место.

В многоэтажках

Занижение диаметра магистрального трубопровода возможно, когда к существующей сети водопровода подключают еще несколько крупных потребителей, не учтенных при проектировании. Это может произойти, например, если несколько квартир нижних этажей переоборудуются под нежилые помещения, используемые как парикмахерские, прачечные, SPA-салоны. Расход воды в таких помещениях, особенно в дневное время, может повышаться многократно.

Отложения могут скапливаться на стенках труб вследствие плохой подготовки воды для бытовых нужд. Слишком жесткая, то есть содержащая много кальция, вода при нагревании освобождает этот элемент и он, особенно в горячем трубопроводе, осаждается на стенках труб. В обоих случаях при недостаточном диаметре труб необходима их замена.

При наличии неисправностей трубопроводов их необходимо устранить, а после этого вновь проверить параметры системы водоснабжения.

Недобросовестность поставщика воды можно выявить, если все предыдущие причины устранены, а давление в водопроводе не повысилось. Для этого нужно осуществить наблюдение за напором в течение суток во всех помещениях. Часто бывает, что поставщики отключают некоторую часть электронасосов, которые должны повышать давление, ночью или в середине рабочего дня. В это время расход воды в городских жилых районах уменьшается, и такое отключение способствует экономии электроэнергии для организации, существенно снижая ее текущие расходы.

В частном доме

В частном доме с автономной системой водоснабжения все немного иначе. Как правило, подача воды осуществляется либо глубинным насосом из скважины, либо насосной станцией с центробежным лопастным насосом из колодца. В случае падения напора необходимо проверить производительность скважины, исправность насоса, а у насосной станции нужно проверить еще и состояние гидроаккумулятора, который отвечает за поддержание рабочего давления.

Часто глубинный насос в системе автономного водоснабжения рассчитан на высокую производительность. Его задача – поднятие как можно большего количества воды с нижнего горизонта. Глубина залегания вод может составлять 120-140 м, и с подъемом воды в верхние этажи коттеджа такой насос может уже не справиться. В этом случае необходимо подключение в систему еще и насоса для повышения давления.

Основные стандарты по напору воды

Величины напора в водопроводе, как холодной, так и горячей воды, регламентируются специальным сводом правил и СНиПами. Каких-то отдельных, применяемых только к частным домам, стандартов по давлению воды на вводе в дом или в точках её разбора не существует.

По общим правилам нижняя граница давления на уровне первого этажа дома должна составлять 1 атмосферную единицу или 1 Бар. Данное значение соответствует напору, позволяющему создать 10-метровый столб воды.

Если дом имеет несколько этажей, то для расчёта входного давления на каждый этаж добавляется 4 м водяного столба или 0,4 атм.

Так, например, для 2-х этажного коттеджа минимальное давление на входе в дом будет составлять 10 м + 4 м на 2-й этаж = 14 м или 1,4 атм

Необходимо знать, что работающие с водой техника, приборы и санитарное оборудование имеют индивидуальные стандарты, определяющие минимальные показатели давления воды, при которых обеспечивается нормальное функционирование этих устройств.

Санитарная техника:

• 0,2 атм — умывальник, унитаз;
• 0,3 атм — ванна, душевая кабина, биде;
• 0,4 атм — джакузи и гидромассажное оборудование.

Бытовая техника:

• 1,5 атм — посудомоечная машина;
• 2 атм — стиральная машина.

Другие водопотребители:

• 1,5 атм — система пожаротушения
• 2 атм — отопительный котёл, с учётом параметров системы отопления;
• 3,5 атм — поливочная система.

Для того чтобы техника на работала на пределе своих характеристик и нормально функционировала, необходимо к номинальным паспортным величинам добавлять ещё 0,5 атм.

А определить давление в системе водопровода можно при помощи манометров. Эти приборы могут устанавливаться на вводе в дом, а также ими оснащаются насосные станции, речь о которых пойдёт ниже.

Мониторинг давления воды в своём доме осуществляется по показаниям манометров, которыми, в обязательном порядке должна быть оснащена система водоснабжения

Как правильно выбрать?

Машиностроительной промышленностью выпускается множество видов насосов высокого давления для воды, предназначенных для разных целей. Правильность выбора является гарантией бесперебойной работы.

Грамотный подход к приобретению аппарата позволит сделать грамотный выбор под решение конкретных задач.

Для квартиры

Для жилого помещения лучше выбирать гидронасос с автоматическим управлением, так как он не только экономичен, но и имеет функцию защиты от включения при отсутствии напора воды.

При выборе агрегата следует обращать внимание на следующие параметры прибора:

1. Мощность – для небольшой по площади квартиры аппарат с мощностью 0,25 квт будет вполне достаточен.

   Такой прибор экономичен в потреблении электроэнергии и четко выполняет свои функции.

   Если помещение большое и включает в себя несколько точек водопотребления, лучше приобрести прибор мощностью 0,5 квт.

2. Высота подъема H2O – каждый агрегат высокого давления рассчитан на подъем воды на определенное расстояние, которое указывается в техническом паспорте. Этот момент больше актуален для квартир, расположенных на верхних этажах высотного дома.
3. Уровень шума – лучшим насосом для квартиры будет модель с «мокрым» ротором, который работает практически бесшумно.
4. Габариты прибора – помещение входной водопроводной магистрали может быть малой площади, куда предполагается устанавливать насос.
5. Сечение труб – их параметры должны совпадать с входным и выходным диаметром прибора.
6. Репутация производителя – известность фирмы, положительно зарекомендовавшей себя на рынке качественной и надежной продукцией.

Тщательный выбор насоса для квартиры и учет всех его нюансов, позволит максимально правильно определиться с маркой и техническими характеристиками прибора, необходимого для жилого помещения.

Для частного дома

Если на участке дома есть источник с водой (скважина или колодец), сделать водопровод можно самостоятельно. Чтобы обеспечить хороший напор воды в доме, необходимо грамотно подойти к выбору техники с учетом сезонности эксплуатации дома.

Если он используется только в летний период, оптимальным вариантом будет установка насоса с автоматическим режимом.

При круглогодичной эксплуатации жилья лучше установить насосную станцию, обращая внимание на ее технические параметры:

• производительность агрегата, то есть объем воды, который перекачивает насос в 1 час или в 1 минуту;
• мощность двигателя;
• высота подъема водяного столба;
• объем гидроаккумулирующего бака.

При заборе воды из колодца, глубиной до 8 м, установка насосной станции для дома будет идеальным вариантом.

• поверхностным насосом,
• гидроаккумулятором,
• блоком автоматики,
• реле давления,
• манометром.

Дополнительно для монтажа станции потребуется всасывающий шланг с обратным клапаном и фильтр для удаления примесей из воды.

Для скважины, H2O в которой залегает на глубине больше 10 м, лучше подойдет погружной скважинный гидронасос. Он может поднимать воду с глубины 30-40 м.

Агрегат помещается в скважину, соединяясь с автоматикой и гидроаккумулятором, которые расположены в доме.

Для  производства

Основным назначением промышленных насосов является выполнение задач по перекачке воды,  нефтепродуктов, химических жидкостей, песка и грунта.

На производстве промышленные водяные насосы применяются в следующих случаях:

• для поддержания постоянного давления в водопроводной сети;
• охлаждения промышленных агрегатов;
• регулирования температурных показателей и влажности;
• в системах отопления и водяного обеспечения.

В настоящее время для производственных нужд используются многие виды насосов, которые задействованы в различных отраслях.

В отличие от бытовых приборов, промышленные насосы должны отличаться высокой производительностью, выдерживать высокие нагрузки и быть устойчивыми к поломкам.

В зависимости от сферы использования, выбор насоса зависит от конструктивных особенностей приборов.

• моноблочные;
• консольно-моноблочные;
• вертикальные;
• горизонтальные;
• «сухие»;
• «мокрые»;
• погружные;
• «in-line» насосы.

Выбор промышленного насоса будет направлен четко на характер его применения с учетом конструктивных особенностей агрегата.

Что из себя представляет повышающий давление насос

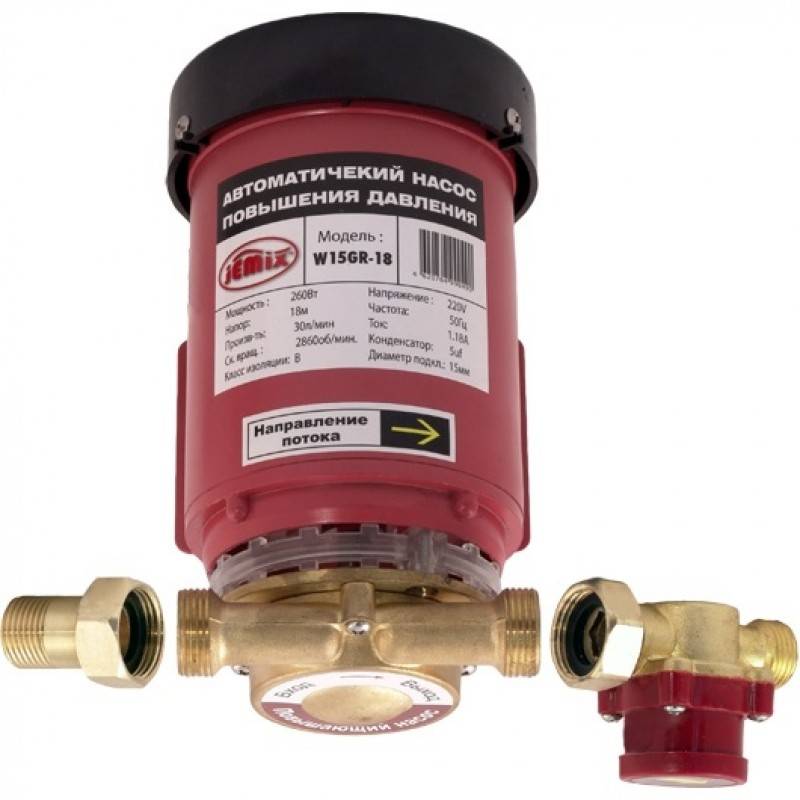

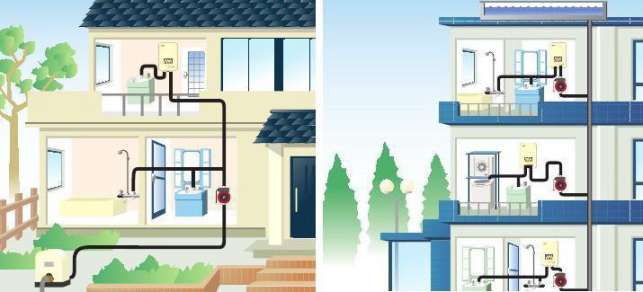

Повысительный электронасос – агрегат с электродвигателем и рабочим колесом, выталкивающим воду в подсоединенную к нему трубу, в результате чего происходит увеличение напора. Нередко устройства устанавливают на входе бытовых приборов: газовых колонок, водонагревателей, автоматических стиральных машин, посудомоек, высокотехнологичных джакузи, для нормальной работы которых требуется поступление воды с некоторым давлением на входе.

Принцип работы повысительного электронасоса

Многие подкачивающие насосы для водопровода работают по центробежному принципу с перемещением жидкости рабочим колесом с лопастями, установленном на валу электродвигателя. Вода подается через патрубок, расположенный на центральной оси вала и выталкивается лопатками колеса через боковое выходное отверстие.

Электронасосы, повышающие давление воды в водопроводе, обычно функционируют в автоматическом режиме включения и выключения, которым управляет встроенное герконовое реле потока. В нерабочем состоянии при отсутствии тока воды в трубопроводе агрегат отключен, как только открывают кран, вода начинает двигаться по трубам, реле срабатывает и повысительный насос включается.

Многие пользователи и авторы интернет-статей путают повысительный насос для водопровода с циркуляционным, устанавливаемым в системы отопления частных домов. Хотя они конструктивно выглядят практически одинаково и имеют схожий принцип действия, циркуляционные виды рассчитаны на непрерывную подачу жидкости на высоту с постоянным поддержанием давления теплоносителя в системе и отключаются в двух случаях: при срабатывании термореле, указывающего на превышение температуры теплоносителя, и при включении реле давления (используется редко), сигнализирующем о слишком сильном напоре рабочего тела в трубах.

Рис. 2 Мокророторный электронасос в разрезе

Малогабаритные центробежные повысительные электронасосы изготавливаются по двум технологиям: с мокрым и сухим ротором. В сухороторных приборах вал электрического двигателя с рабочим колесом отделен от его ротора и статорной обмотки высокогерметичным торционным уплотнением. Данная модификация отличается высоким КПД порядка 70%, обычно для охлаждения двигателя на торце корпуса помещают крыльчатку. Сухороторные модификации по сравнению с мокророторными типами имеют большие габаритные размеры, обладают более высокими показателями мощности и производительности, не критичны к чистоте и отсутствию воды из-за воздушного охлаждения электродвигателя. Но их главный недостаток – высокий уровень шума, существенно ограничивает область применения в частных водопроводах.

В модификациях с мокрым ротором последний отделен от магнитопровода электродвигателя тонкостенным стаканом, в котором он вращается, удерживаясь на торцевых подшипниках. Стакан и подшипники заполнены водой – это обеспечивает бесшумную работу и эффективное водяное охлаждение. Благодаря такой конструкции, мокророторные агрегаты обладают низким КПД около 40%, не могут работать при отсутствии водяного охлаждения (им обязательно требуется защита обмотки от холостого хода), имеют небольшие габаритные размеры. Для их работы нужна чистая среда, а основное преимущество – бесшумность хода, часто является определяющим при использовании их в индивидуальном водоснабжении.

Рис. 3 Устройство сухороторного агрегата

Вихревые повысительные насосы

На рынке встречаются подкачивающие модификации и вихревого принципа действия, они легко различимы по размещенным на одной линии сбоку торцевой части корпуса всасывающему и напорному патрубкам. Их рабочее колесо выполнено в виде крыльчатки, расположенной на валу электродвигателя, вода всасывается через один из боковых патрубков и выталкивается лопастями через противоположное выходное отверстие. Для снижения гидравлических потерь и повышения КПД зазор между лопатками вихревого колеса и стенками рабочей камеры делают минимальным, поэтому модели вихревого принципа работы намного требовательнее к чистоте воды, чем их центробежные аналоги.

Самые бесшумные

ДЖИЛЕКС Циркуль 25/80

Плюсы

• Необычный внешний вид
• Крепкий корпус
• Невысокая цена
• Качественная сборка
• Бесшумность

Минусы

Нет защиты от сухого хода

От 5 400 ₽

Циркуляционный насос для современной системы отопления или водоснабжения. Также может использоваться для кондиционирования.  Аппарат качественно рециркулирует горячую воду в теплоносителе.  При номинальной мощности 135 Вт он обеспечивает напор 8 м и пропускную способность 12 куб. м/час. Установка универсальная, может быть как горизонтальной, так и вертикальной. Присутствует защита от перегрева и 3 скорости работы.

ELITECH НП 1216/9Э

Плюсы

• Отсутствие шума при работе
• Дешевизна
• Небольшой вес
• Хорошая мощность
• Универсальность

Минусы

Не очень большая пропускная способность

От 3 500 ₽

Качественная модель мощностью 105 Вт для воды температурой до 95°C.  Механизм насоса центробежный с «мокрым» ротором. Пропускная способность невысокая: всего 1.38 куб. м/час. Так что для некоторых нужд этот аппарат может не подойти.  Модель весом 2.65 кг оснащена качественным кабелем питания длиной 1.3 м.

Grundfos UPA 15-90

Плюсы

• Относительно невысокая цена
• Бесшумная работа
• Простой монтаж с помощью муфт и гаек в комплекте
• Отличная автоматика
• Компактность

Минусы

Необходимо чистить реле протока

От 5 900 ₽

Рейтинг насосов для увеличения давления воды в квартире закрывает популярный аппарат, хорошо подходящий для использования в квартирах с газовой колонкой. Если напор воды маленький, то этот насос поможет исправить ситуацию. Присутствует автоматическое управление: насос включается при открытии крана. Можно поставить в любом положении (горизонтально или вертикально). Модель выдерживает воду температурой 95°C.  Дополнительно присутствует защита от перегрева.

Выбирать лучший повышающий насос для воды нужно по конкретным характеристикам системы водоснабжения. Если с напором все очень плохо, то пригодится аппарат повышенной мощности. Для некритических проблем логичнее остановить выбор на моделях начального и среднего классов.

Что такое поверхностный насос

Всего насосов существует два вида – погружные и поверхностные. Об их различиях можно догадаться по названию, но для большего понимания разницы этих приборов, нужно знать их важные характеристики. Не будем разбираться в конструкции, а только лишь обсудим самые важные отличия.

8-ми метров для добычи качественной воды, пригодной для питья, конечно недостаточно, поэтому такое оборудование дополняется выносными эжекторами – приспособлениями, помогающими увеличить глубину подъема до 40-ка метров.

Средняя производительность поверхностного насоса находится не на очень высоком уровне — от 1 до 4 кубов в час, но этого с головой хватает, чтобы обеспечить все бытовые потребности даже большой семьи.

Рабочее давление, которое создает оборудование, также сильно отличается от модели к модели. Простые приборы имеют показатель около 2 Бар, тогда как более мощные могут доходить до 5-ти, что равно 20 и 50 метрам водяного столба, соответственно.

Погружные насосы опускаются прямиком на дно скважины и управляются посредством выносного блока. Они воду не втягивают, а толкают в систему трубопровода, что позволяет использовать такое оборудование даже в очень глубоких скважинах. 200 метров для них не предел, но это относится к промышленному оборудованию. Для бытового использования вы просто подбираете модель нужной мощности, под глубину вашей скважины.

Такое оборудование может обеспечить очень высокий расход воды – производительность в среднем около 10-15 кубов.

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

1. Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
2. В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
3. С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

1. Самовсасывающий модуль;
2. Аккумулирующая емкость;
3. Автоматическая система контроля;
4. Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
5. Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

• Монтировать установку следует в непосредственной близости от места водозабора;
• Температура в месте установки не должна опускаться ниже +5 С;
• Не допускается соприкосновение модулей установки со стенами;
• Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

1. Непосредственно в доме;
2. В подвальном помещении или цокольном этаже;
3. В колодце;
4. В кессоне;
5. В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a)    Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b)    Копку траншей под укладку трубопроводов;

c)    Обеспечение электропитания

2.   Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a)    Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b)    Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c)    С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3.    Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4.   Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Технические характеристики их значение

В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.

Важны еще такие характеристики:

Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м³/час.

Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки

Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале.

Повысительный насос WILO PB-089 EA и его технические характеристики

Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2

Вот тогда вы точно не ошибетесь.

Важно — при какой величине потока включается автоматический повысительный насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин

От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.

Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.

Пример установки вихревого насоса для повышения давления воды на даче

Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.

Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.

Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.
