Шнековые погружные насосы
Идея использования бесконечной спирали в качестве насоса для перекачивания жидкостей не нова. Большинство насосов, используемых для перекачивания больших объемов технических жидкостей, имеет именно такой тип оборудования. Принципиально в отличие от вибрационных и центробежных насосов схема работы шнекового насоса состоит в том, что захватывая жидкость в одном конце шнека, при его вращении она постепенно перемещается по постоянно сужаемому пространству и на выходе получает большое давление и напор.
Для погружных насосов, небольших скважин, когда глубина ее достигает всего 30-40 метров такое оборудование работает без особых проблем и нареканий. И хотя узким местом таких насосов остается механическая составляющая большого распространения в классическом виде сегодня шнековые насосы не получили. В основном сегодня шнековые насосы применяются для скважин средней глубины, с чистой водой и незначительным показателем содержания солей.
Особенности подключения насосной станции
После приобретения насосного агрегата производится его монтаж и запуск. Для монтажных работ понадобятся следующие элементы:
- Водяной фильтр, который защищает конструкцию от загрязнений.
- Обратный клапан предотвращает обратное попадание воды в источник.
- Реле давления и защитная система «сухой ход».

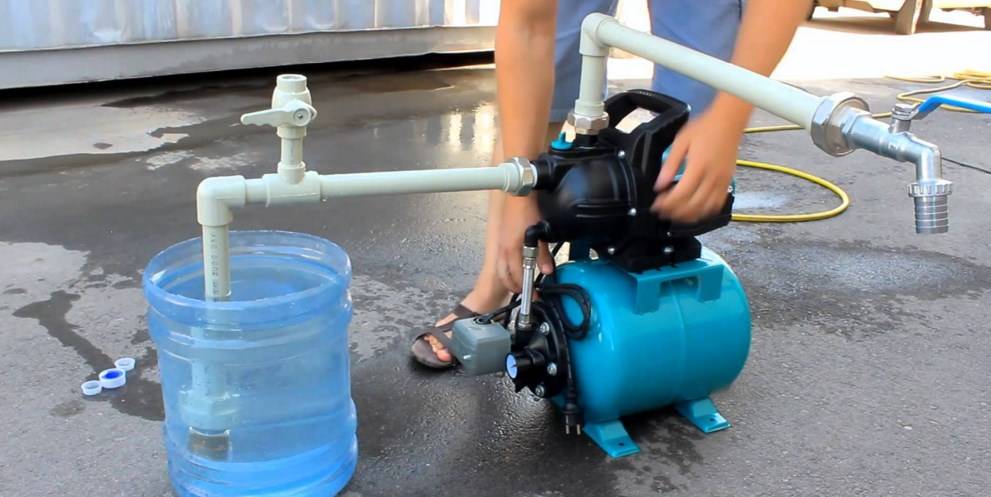

Проверка работоспособности изделия
Устройство устанавливается на подготовленную поверхность, которая должна быть ровной. Также выполняется обязательная фиксация конструкции. Затем производятся следующие действия:
- Формируется входящая магистраль. Трубка помещается на глубину не менее 0,3 метра. Вторая сторона монтируется к насосу. При этом соблюдается небольшой уклон к источнику.
- Магистраль и прибор заполняются жидкостью.
- Напорный участок подключается к станции.
Удобный вариант размещения
Для проверки работы выполняется включение конструкции в электросеть. При этом насос запускается и начинает закачку жидкости. Конструкция должна отключиться самостоятельно при достижении определенного уровня давления.
Для монтажа установки необходима ровная поверхность
Даже бюджетные варианты станций могут обладать прекрасными характеристиками качества и эксплуатации. При правильном выполнении монтажа конструкция прослужит долгие годы.

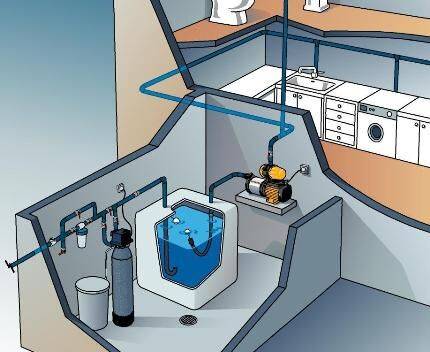

Установка станции в помещении
Подключение станции своими руками – алгоритм работ
На насосном оборудовании есть два выхода. Они позволяют произвести ее подключение к водопроводу жилища и непосредственно к точке водозабора (в нашем случае – к скважине). Сначала нужно подсоединить станцию к колодцу. Делается это при помощи 32-миллиметровой пластиковой трубы для водоснабжения. Один из ее концов вы подключаете к насосу, а второй погружаете в скважину. Желательно произвести теплоизоляцию трубного изделия, используя хороший утеплитель. Подойдет продукция под брендом Термофлекс.
Работа станции после подключения
На конец трубы, который погружается в источник водозабора, необходимо смонтировать грубый фильтр очистки. Его функцию выполняет тонкая сетка из металла. Сверху ставьте обратный клапан. Он обеспечит постоянное наполнение водой трубного изделия. Если жидкости в трубе не будет, станция не сможет выкачивать ее из колодца. Металлический фильтр и клапан фиксируйте при помощи муфты, имеющей резьбу наружного типа. Аналогичный крепеж используется и для монтажа второго торца трубы. Схема крепления в данном случае выглядит так: подключаете американку (кран) к выходу насоса, затем ставите муфту и соединяете ее цанговым приспособлением с пластиковым трубным изделием. Все работы выполняются своими руками без малейших затруднений.
https://youtube.com/watch?v=8ZpvOXB7cXc
Следующий шаг – подключение оборудования к водопроводу. Для этих целей на станции (в верхней ее части) имеется специальный вход. К нему сначала подсоединяют (на резьбу) кран-американку, а после этого ввинчивают 32-миллиметровую комбинированную муфту (обычно полипропиленовую). Обязательно следует спаять муфту и трубу. Тогда их соединение будет по-настоящему прочным. Вы подсоединили все элементы насосной станции. Можете запускать ее и наслаждаться бесперебойной подачей воды в ваш дом из скважины!
Подготовительный этап
Прежде чем заняться устройством насосной станции, нужно провести несколько предварительных этапов работ.
Выбор типа оборудования

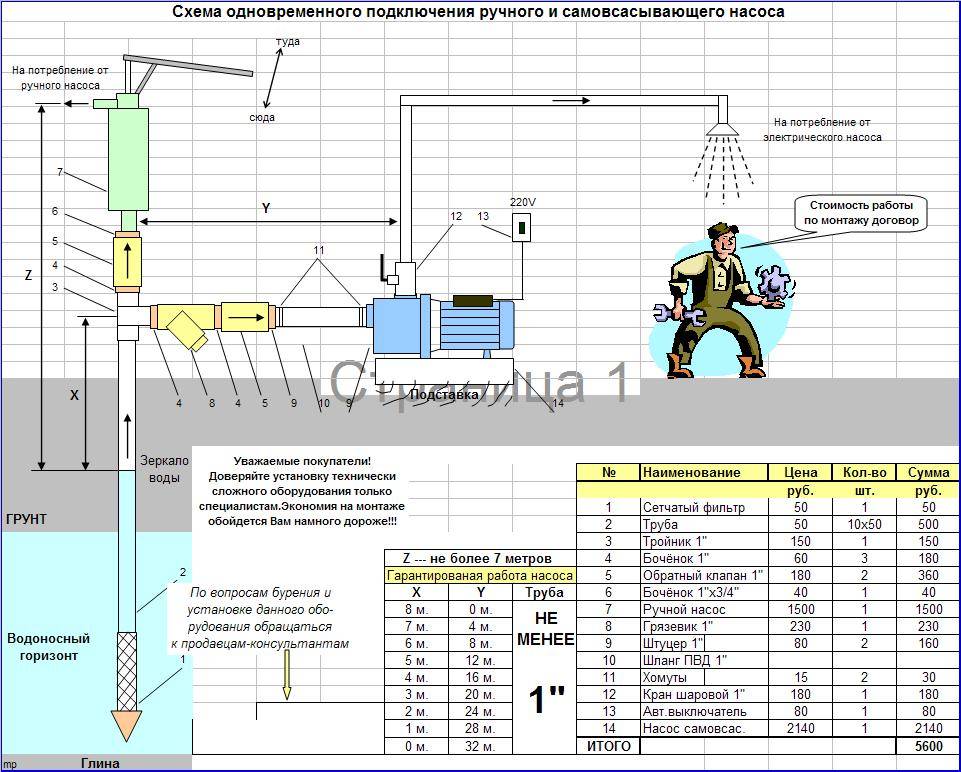

Подключение поверхностного эжекторного насоса
Для скважин на песок глубиной до 20 метров можно брать поверхностный насос. Он способен поднимать воду с уровня до 9 метров. Увеличить производительность агрегата можно выносным эжектором. В этом случае вода будет забираться с глубины до 18-20 метров, но при меньшей мощности оборудования.
Для глубоких скважин стоит купить погружной насос. Лучше всего глубинный. Устройство имеет вид колбы, которую размещают в обсадной колонне в метре от дна. Отличными характеристиками пользуется датский насос Грундфос, цена которого варьируется в зависимости от глубины погружения.
В остальном оборудование подбирают по таким техническим параметрам:
- мощность;
- производительность;
- напор;
- стоимость.
Выбор труб
Водопроводные полиэтиленовые трубы
Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.
Внутри дома лучше укладывать полипропиленовые трубы. Их монтаж выполняют методом пайки. В результате оплавленный полимер формирует идеально герметичное соединение.
Выбор места размещения

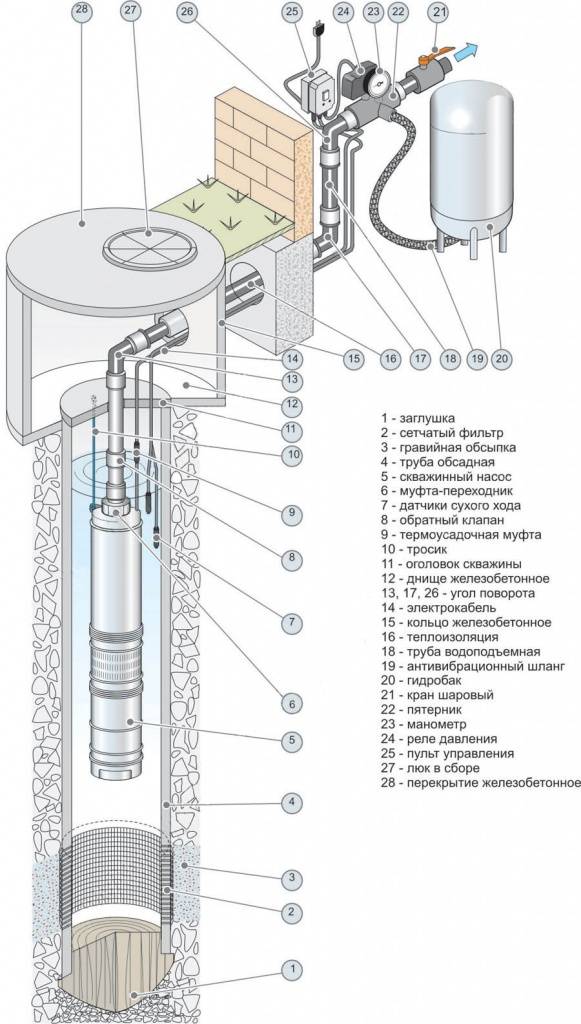

Расположение насосного оборудования в скважинном кессоне
Подключение водяной станции к скважине лучше делать максимально близко к гидротехническому сооружению. Есть несколько основных мест, в которых можно установить оборудование:
Подвал частного коттеджа. Здесь всегда сухо, умеренно тепло. Не придется тратиться на устройство технического помещения и его утепление
Но важно помнить, что работающая насосная станция издает очень громкие шумы, что может вызывать дискомфорт жильцов дома. Потребуется звукоизолировать подвал, чтобы устанавливать в нем нагнетательное оборудование.
Кессон
Это специальная защитная камера, устроенная у самого оголовка скважины. Кессон удобен тем, что полностью изолирует всех жильцов дома от шумов, защищает оборудование от атмосферных осадков, холода, вандалов. При устройстве камеры можно не бояться, что влага будет оказывать негативное действие на стенки подвала, даже если речь идет о конденсате.
Существует несколько важных принципов, которых следует придерживаться при выборе места под установку насосной станции:
Монтировать оборудование желательно максимально близко к источнику.
Доступ к технике должен быть свободным круглый год.
Важно обеспечить хорошую вентиляцию помещения.
Варианты подключения станции
Подключение насоса через скважинный адаптер
Подключать насосную станцию к трубопроводу можно двумя способами:
- Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
- Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.
Как выбрать место для размещения оборудования?
Для работы насосного оборудования старайтесь соблюдать определенные условия:
- минимальная удаленность станции от источника воды;
- требуемый температурный режим;
- возможность снижения уровня шума;
- удобное расположение сервисного оборудования.
Учитывая вышеперечисленные факторы, наиболее подходящими местами для установки станции являются кессон, подвал дома и котельная, хотя у каждого места есть свои плюсы и минусы.
оборудованную конструкцию в земле принято называть кессоном. Его выкладывают прямо над выходом из колодца, при этом вырывают глубокую яму, которая должна быть ниже уровня промерзания почвы. Если насос установить недостаточно глубоко, он не сможет работать круглый год, так как выйдет из строя при первых морозах.
Для изготовления кессона используются бетонные кольца, кирпичи, монолитные бетонные блоки, металлические кубики. Вход в ящик расположен в верхней части конструкции и представляет собой дверь с герметичной крышкой
Кессон требует гидроизоляции и дополнительного утепления верхней части – кровли. Кроме того, объем помещения должен быть достаточным, чтобы в случае необходимости можно было произвести ремонт.
Преимущество установки насосной станции непосредственно в кессоне устья, размещенном над устьем, состоит в том, что рабочий блок будет расположен далеко от корпуса и не будет вызывать дискомфорта из-за громких шумов.
Хороший вариант установки станции – подвал. Он расположен дальше от колодца, чем кессон, но в подвале легко обустроить место для установки. Учитывая угрозу затопления, установка устанавливается на небольшом стабильном возвышении.
Хороший вариант размещения насосной станции в подвале: жилые помещения расположены на определенном расстоянии, выход на улицу примерно на одном уровне с основной линией, ведущей от колодца
В подвалах загородных домов часто устраивают подсобные помещения (прачечные, кладовые, подвалы для хранения консервов), поэтому заранее предусматривается отопление. Если же подвал не отапливается, то нужно позаботиться о дополнительной теплоизоляции и, что еще практичнее, установить дополнительный радиатор.
Не рекомендуется устанавливать котельную возле жилых комнат, так как уровень шума работающего оборудования достаточно высок. Однако если вы решили установить насосную станцию в коридоре или чулане, постарайтесь максимально изолировать комнату.
Есть и другое решение, но оно будет интересно только тем, кто посещает дачу исключительно летом.
вы можете купить компактный переносной агрегат и установить его в небольшой временной хижине, деревянной конструкции, напоминающей ящик. Главное, чтобы постройка была защищена от атмосферных осадков. На зиму насосную станцию вместе с временным водопроводом демонтируют и помещают в теплое помещение.
Галерея изображенийФотографии из В формате станции используются поверхностные насосы, глубина водозабора которых редко превышает 10 м. Партнерство хорошо защищено. Оптимальный вариант – построить павильон под насосную станцию, рядом с которой можно разместить систему фильтра, автоматики. Если вас не беспокоит шум поверхностного насоса, перекачивающего воду достаточно громко, то станцию устанавливают в раздевалке или в подсобных помещениях дома глубокий колодец с помощью эжектора, лучше устроить котлован или построить кессон Конструкция глубокого кессона позволяет сократить расстояние между поверхностью воды в работе и оборудованием откачки. Такое решение иногда позволяет закачивать воду в станцию без эжектора. Гидравлический бак является незаменимой составляющей насосной станции. Однако его можно установить не только непосредственно под насосом, но и в отдельном помещении. Особенности использования насосных станций. Откачка воды из абиссинской скважины. Станция водоснабжения дачи. Строительство павильона для откачки АЗС. Установка насосной станции в ванную Раковину вне загородного дома Преимущества установки станции в кессонный Гидроаккумулятор как обязательный компонент
Преимущества и недостатки использования насосной станции для дачи
Плюсы и минусы насосных станций напрямую зависят от того, насколько правильно произвели расчеты и установили прибор. Если стальной корпус установить во влажное сырое помещение, каким бы хорошим ни был насос, он быстро разрушится под действием ржавчины.
Насосные станции однозначно удобнее и надежнее дешевых приборов, которые необходимо самостоятельно включать и выключать. Единственное условие – правильный подсчет расхода воды и качественный монтаж изделия.
Агрегаты импортного производства обойдутся дороже, чем насосные станции отечественного производителя. Однако разнообразие моделей зарубежных изготовителей позволит выбрать самый подходящий вариант для своего дома.
На что обращать внимание при выборе?
Основная проблема, с которой сталкивается владелец дачи, заключается в том, какая насосная станция будет подходящей для дачи. Чтобы не ошибиться с выбором, следует прислушаться к рекомендациям специалистов.
Как подобрать насосную станцию для дачи:
- Прежде всего, необходимо заранее рассчитать объем воды, который вы планируете расходовать, проживая на даче. По результатам расчетов необходимо сделать выбор в пользу бака подходящего объема. Если вода вам требуется не только для бытовых нужд, но и для полива растений, то следует выбирать емкость побольше.
- Также необходимо определить производительность насосной станции. Чем больше потребность в воде у владельца участка, тем более мощную насосную станцую необходимо выбирать для своей системы водоснабжения.
- Еще один момент, который требует внимания — глубина залегания водоносного слоя. Этот параметр также важен, поскольку он влияет не только на выбор вида насосной станции, но и на другие показатели мощности.
Находясь в магазине и выбирая насосную станцию для своей дачи, основное внимание необходимо обратить на такие параметры, как производительность и напор. Помимо этого, значение имеет давление, которое при работе может выдавать станция с учетом потерь
Под ними следует понимать понижение давления воды при ее прохождении по трубам.
Решая вопрос с тем, какую мини-станцию выбрать, необходимо обращать внимание на такой момент, как материал изготовления корпуса и бака насоса. Большинство моделей делают из обычной или нержавеющей стали, а также чугуна
Плюсами корпуса из нержавейки является то, что он устойчив к коррозионным процессам. Это позволяет установить насос на улице. Тихо работает насос с чугунным корпусом. Его установка может быть выполнена в одном из помещений дома. Однако в процессе эксплуатации необходимо периодически проверять целостность покрытия.
Многие современные модели содержат различные дополнительные функции. Например, насос может иметь фильтр для очистки воды или датчик сухого хода. Вторая функция особенно важна, поскольку при отсутствии подачи воды благодаря этой опции насос отключается, что исключает его перегрев и преждевременный выход из строя.
Следует понимать, что покупка и монтаж насосного оборудования для автономных систем водоснабжения – это достаточно дорогое удовольствие. Поэтому не стоит спешить с его приобретением. К задаче покупки насоса на дачу необходимо подходить основательно. Лучше правильно потратить деньги на качественный аппарат необходимой мощности, чем мучиться с ненадежным и слабомощным устройством. Еще до покупки следует решить вопрос, какие функции в насосной станции для вас самые важные, а без каких можно обойтись.
Выбирая насосную мини-станцию для своего участка, внимание следует обращать на такой параметр, как источник воды. Насосы могут устанавливаться на колодец или на скважину
Если расстояние до источника воды слишком большое, то в этом случае придется потратиться на установку скважинного насоса.
Выбирая насосную станцию для дачи, внимание обращать нужно и на гидроаккумулятор. Если число проживающих в доме людей небольшое, а количество кранов незначительно, то вполне достаточно будет приобретения гидробака на 24 литра
Если же в доме располагается сразу несколько источников водоразбора, то в этом случае оптимальным выбором будет гидроаккумулятор на 50 литров. Если владелец не планировал использовать много источников воды, а в процессе эксплуатации оборудования появились дополнительные, то это не является большой проблемой. Можно установить дополнительный гидроаккумулятор емкостью 24 литра.
