Насосная канализационная станция — виды и монтаж бытовых КНС для дома

Особенности насосных станций SFA SANICUBIC

Монтаж любой из насосных станций SFA не потребует много времени и ремонтных работ. Провести установку вы легко можете самостоятельно, подробные иллюстрированные инструкции подскажут всю последовательность необходимых шагов. Если вы решите разместить канализационный насос в подвале, то информацию о ее работе можно будет получать и на верхних этажах. Особая мобильная сигнализация, оснащенная звуковым зуммером и информационным дисплеем, сообщит информацию о работе прибора. Если произойдет блокировка мотора или появится какая-то другая неисправность, то устройство оповестит вас об этом и позволит быстро устранить проблему. Надежная система контроля позволяет использовать насосную станцию долгие годы, максимально эффективно

Важно, что насосные станции SFA имеют 3 года гарантии. Они рассчитана на повышенную нагрузку, долговечны, удобны в эксплуатации

Как работает КНС?

У КНС достаточно простой принцип работы.

• Сточные воды из канализационной системы попадают в приемную часть установки, откуда насосом перекачиваются в напорный трубопровод.
• По напорному трубопроводу сточные воды транспортируются в распределительную камеру, откуда затем перекачиваются в систему очистных сооружений или в центральную канализацию.

Схема очистки стоков частного дома с применением КНС

Для того чтобы сточные воды по трубопроводу не возвращались к насосу, КНС оснащаются обратным клапаном. В том случае, если объем сточных вод в канализационном трубопроводе повышается, на станции включается дополнительный насос. Если же основной и дополнительный насосы для КНС не справляются с перекачиванием объема сточных вод, то автоматически включается устройство, сигнализирующее о возникновении нештатной ситуации.

Принцип работы КНС промышленного назначения предусматривает автоматическое управление такими установками, что обеспечивают датчики поплавкового типа, установленные на разных уровнях приемного резервуара станции. КНС, оснащенная такими датчиками, работает по следующему принципу.

• Когда уровень стоков, поступающих в резервуар, достигает уровня расположения самого нижнего датчика, насосное оборудование остается выключенным.
• Когда резервуар наполняется сточными водами до уровня расположения второго датчика, автоматически включается насос и начинает перекачивать стоки.
• Если резервуар наполняется стоками до уровня расположения третьего датчика, то включается резервный насос.
• При наполнении резервуара до четвертого (самого верхнего) датчика срабатывает сигнал, свидетельствующий о том, что оба задействованных в КНС насоса не справляются с объемом сточных вод.

Схема автоматического управления работой КНС

После того как уровень откачиваемых из резервуара сточных вод падает до уровня расположения самого нижнего датчика, система автоматически отключает насосное оборудование. При следующем включении системы на откачивание сточных вод из резервуара срабатывает резервный насос, что позволяет эксплуатировать оба насосных устройства в щадящем режиме. Работу станции можно перевести и в режим ручного управления, что необходимо в тех случаях, когда осуществляется техническое обслуживание КНС или ее ремонт.

Классификация КНС

Установки имеют много модификаций, поэтому существуют различные виды классификации станций.

1. По способу установки.
2. По положению относительно земли.
3. По состоянию жидких стоков.
4. По методу управления.

По способу установки различают горизонтальные, вертикальные системы, а также насосные.

По расположению относительно поверхности земли бывают наземные, заглубленные и частично заглубленные модели. Существуют модели, в которых пульт управления находится на поверхности, в то время, как остальная часть вкопана.

По состоянию стоков станции делятся на:

• предназначенные для промышленных объектов (наиболее мощные и дорогие модели);
• используемые для бытовых нужд (более дешевые, менее мощные и соответственно имеют меньшие размеры);
• предназначенные для перекачки осадочных стоков;
• ливневые модели, используются со специальными системами очистки.

Способ управления системой имеет 3 варианта – ручной, автоматический и дистанционный. В первом случае оператор контролирует уровень сливной массы и самостоятельно включает либо отключает станцию.

Второй вариант исключает участие человека в процессе управления. Работа системы заключается в контроле датчиков. Они следят за показателями уровня жидкости и в автоматическом режиме запускают либо отключают насосы.

В третьем случае станция оборудована дистанционным пультом управления, с помощью которого поддерживается работа оборудования.

Общие сведения

Внимание! В зимний период застаивание стоков в трубах может привести к ледяным пробкам. Если в сточных водах находятся крупные включения, то небольшая скорость воды не может заставить их двигаться, чтоб приводит к их накоплению в трубах, далее к образованию пробок. Особенно этому подвержены участки с поворотами, либо с изменением диаметра труб

Если рельеф местности имеет нюансы, то сложно проложить трубопровод прямо, нужно огибать здания и т.д

Особенно этому подвержены участки с поворотами, либо с изменением диаметра труб. Если рельеф местности имеет нюансы, то сложно проложить трубопровод прямо, нужно огибать здания и т.д

Если в сточных водах находятся крупные включения, то небольшая скорость воды не может заставить их двигаться, чтоб приводит к их накоплению в трубах, далее к образованию пробок. Особенно этому подвержены участки с поворотами, либо с изменением диаметра труб. Если рельеф местности имеет нюансы, то сложно проложить трубопровод прямо, нужно огибать здания и т.д.

Принцип действия

Насосные станции для канализации могут быть бытовыми, промышленными. Устройства для промышленных объектов представлены сложным инженерным оборудованием, его не рекомендуют ставить в загородном доме. Объемы стоков в частном доме очень малы для уровня производительности станции данного типа.

Для загородного дома подходят аппараты, имеющие среднюю сложность. Устройства отличаются малыми габаритами. Для установки следует учитывать тип отходов. В домашней канализации присутствуют стоки с туалета, которые включают крупные элементы, бытовые стоки из кухни, воду после стирки в машинке.

В основе принципа работы лежат такие механизмы: от сантехники стоки поступают в накопительную емкость. Когда стоки достигают максимальной отметки, срабатывает насос, чтобы отвести стоки в трубы канализационной системы. Станция имеет автоматический режим работы, поэтому контролировать процесс постоянно не придется.

На трубопроводе устанавливают обратный клапан. Он защищает систему от проникновения жидкости в обратном направлении. Частицы мусора скапливаются в корзине для приема мусора. Из нее периодически нужно удалять мусор, когда проводят плановую чистку, обслуживание.

У станции выделяют режимы работы

Из них:

1.в обычном режиме, когда стоки не превышают стандартного объема, тогда работает одно насосное оборудование.

2.пиковый режим, при пользовании водой сразу всеми жильцами. Тогда срабатывают все насосы, которые установлены в накопительной емкости.

3.в аварийном режиме, когда поступает много жидкости, либо поломке двух насосов, тогда поступает сигнал о невозможности станции справиться с нагрузками.

Узлы насосной станции

Насосная станция имеет определенные узлы. К ним относятся такие элементы:

1.насос, либо агрегаты такого типа.

2.накопительный бак.

Насосное оборудование можно расположить сзади унитаза или возле выхода из помещения. Компактные модели отличаются красивым дизайном корпуса, не портят интерьер санузла. Емкость для накопления также может быть небольших размеров, либо наоборот обслуживать дом в несколько этажей.

Подготовка к сероводородной ванне

Прием сероводородных ванн должен осуществляться с учетом некоторых рекомендаций:

• не рекомендуется проходить лечение на голодный или сытый желудок, необходимо найти золотую середину. Таким образом, принимать ванны лучше всего спустя 2 часа после приема пищи;
• потребуется полотенце и сменное белье;
• перед процедурой нужно быть отдохнувшим;
• чтобы кожа как можно лучше и больше впитывала полезных веществ, рекомендуется помыться;
• если врач разрешил принимать сероводородные ванны беременной женщине, то рядом с ней должен быть сопровождающий.

Данные правила стоит учитывать даже в том случае, если сероводородную ванну принимать в домашних условиях.

Как работает станция

Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию – таков принцип работы любой канализационной насосной станции.

Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.

Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.

Как рассчитать приемный объем

Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:

1. Расход воды.
2. Определение суточного графика поступления стока.
3. Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
4. Определите минимальное и среднее значение.
5. Определите напор.

И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.

Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.

Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.

Установка, пуск и наладка – как это происходит

Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.

Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.

Следующий этап – подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.

Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.

Смотрите видео, установка и сборка:

https://www.youtube.com/watch

Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми – один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.

После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.

Обслуживание КНС

Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.

Как устроена и работает КНС?

Канализационная станция, независимо от мощности и размеров, имеет такие ключевые конструктивные элементы:

• корпус;
• сетчатый фильтр грубой очистки;
• погружной насос;
• поплавковые датчики уровня жидкости с системой контроля работы насоса;
• подводящий и отводящий трубопроводы с запорной арматурой (краны, клапаны).

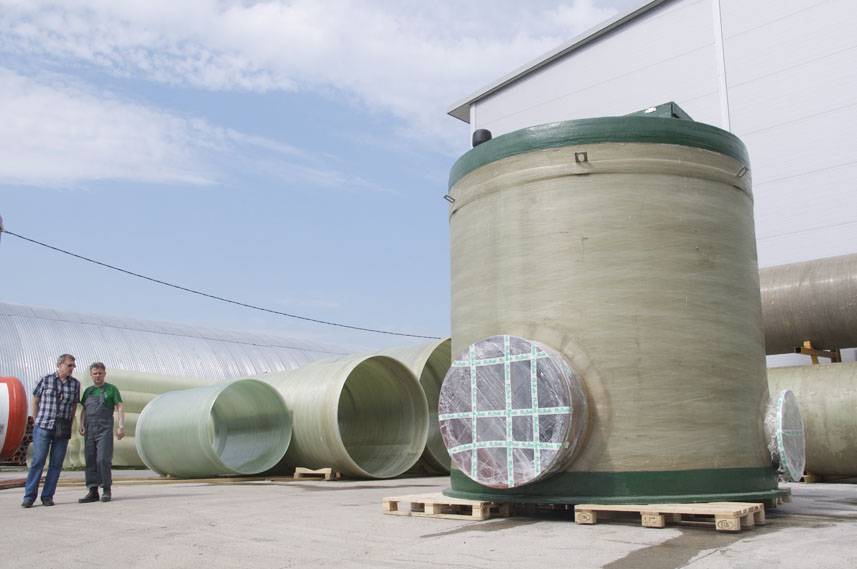

Корпус может быть кубическим или цилиндрическим (чаще второй). Для его изготовления используются полимеры соответствующего качества, реже металлы. Сверху корпус оборудован люком, который дает доступ внутрь КНС для проведения осмотра и ремонта. Часто внутри установлена лестница (в более мощных моделях). Корпус оснащен системой вентиляции, которая обязательна в канализационных станциях.

Задачей фильтра является задержание крупных твердых предметов, которые могли бы повредить насос или систему контроля уровня жидкости. Особенно актуальны они в станциях, что предназначены для эффективного отведения от дома талой и осадочной воды, с которой часто смываются гравий, мелкие камни, фрагменты древесины. Фильтр, задерживая лишь крупные твердые включения, не создает препятствия на пути жидким отходам, имея высокую пропускную способность.

В фильтровальное приспособление сточные воды попадают из входящего трубопровода самотеком. Пройдя фильтр, жидкость постепенно наполняет резервуар (корпус станции) до определенного уровня, после чего включается насос и начинает выбрасывать канализационную воду в отводящий трубопровод, по которому жидкость самотеком уходит в септик или центральную канализацию.

Работой насосного оборудования управляет блок автоматики, датчиками для которой служат поплавки, меняющие свое положение в зависимости от уровня жидкости. При достижении поплавками верхней контрольной отметки насос включается, нижней, — отключается. Такая система управления делает работу КНС автономной, не требующей постороннего участия. Все, что требуется от домовладельца, — изредка (раз в полгода) проводить контрольный осмотр и очищать фильтр.

Назначение очистительного комплекса

Станции канализационные применяются в качестве главного механизма отвода сточных масс. Под воздействием давления насоса, сточная жидкость направляется на более высокий уровень, вследствие чего, самотёком движется в направлении очистительного механизма.

В случаях, когда канализационные отходы в состоянии самостоятельного стока, насосное оборудование может не потребоваться. Это скорее исключение и актуально лишь для плоскогорья. Если местность неровная или холмистая, без использования специальной технической оснащённости не обойтись. Поэтому применение технических устройств упрощает процесс очистки.

Применение канализационного сточного оборудования благотворно воздействует на экологические показатели в районе их установки очистных насосных станций. Благодаря чему, местные жители меньше болеют или испытывают какой-либо дискомфорт.

Во избежание контакта обслуживающего персонала со сливаемыми жидкостями, сточные воды перемещаются в специальной изолированной системе.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Как правильно выбрать насосную станцию

Насосные станции обыкновенного типа могут выкачивать стоки с глубины восьми метров. Но, современные технологии позволяют устанавливать устройства, водозабор которых осуществляется с 30-ти метров

Этот параметр наиболее важен и на него в первую очередь следует обратить внимание при покупке

Следующим важным параметром является материал, из которого изготавливается ёмкость. Многие пользователи отдают предпочтение металлическим резервуарам, но можно остановиться и на пластике. Многие производители данных устройств используют экологически чистые примеси, которые позволяют сделать пластик прочным и долговечным.

При покупке КНС нельзя забывать про мощность насосов, но для этого необходимо иметь следующие данные:

• Общая протяжённость трубопровода, по которому стоки будут поступать в септик или ЛОС.
• Приблизительное количество сточных вод за одни сутки.

Недостаточная мощность насосной станции не обеспечит правильной работы. Насосы будут работать постоянно. Также не стоит брать слишком мощные устройства, так как это приведёт к перерасходу электроэнергии.

Инновационные канализационные насосные станции и их свойства

В настоящее время КНС выпускаются многими различными производителями. Но, несмотря на такой огромный выбор, популярностью пользуются лишь единицы. Это станции Calpeda, Grundfos, UNIPUMP SANIVORT 250, WILO-DRAINLIFT, HOMA SANIQUICK. Все они зарекомендовали себя как надежные и долговечные модели. В зависимости от своих технических характеристик стоимость этих станций колеблется от двух тысяч до двадцати трех. Одной из главных особенностей современных канализационных станций является то, что использовать их можно как на новой системе, так и на уже функционирующей.

Все перечисленные виды имеют компактные размеры, они герметичны, экономичны и долговечны. При их монтаже не возникнет даже малейших трудностей. Все работы можно выполнить даже не обладая определенными знаниями и умениями. Кроме этого современные КНС обладают следующими особенностями:

• Компактностью;
• Низким уровнем шума;
• Отсутствием вибрации;
• Экологической безопасностью;
• Экономией электроэнергии.

Проектирование и расчеты

Установкой канализационного оборудования, в том числе и в частных домах, занимаются специализированные организации. Их инженерные кадры занимаются изготовлением проекта, проведением расчетов и подбором необходимых комплектующих. Подбирается нужное в конкретной ситуации насосное оборудование, тип и сечение труб, полезный объем резервуара станции. Это определяется исходя из таких данных:

• приток канализационной жидкости за единицу времени;
• высота подъема сточных вод до уровня отводящей трубы;
• характеристика канализационной жидкости.

Как правило, мощность насоса и объем резервуара рассчитывается с запасом на случай форс-мажорных ситуаций. Некоторые станции для дома оснащаются двумя насосами, работающими поочередно. При выходе из строя одной помпы, КНС продолжает работать и есть время для проведения ремонтных работ или замены насоса.

Производительность или пропускная способность. Такой расчет зависит от того, сколько людей проживает в доме, а значит, производится стоков. Для этого можно использовать усредненные данные. К примеру, больше всего израсходует воды один человек, если в его доме быстродействующий газовый водонагреватель или подведено централизованное горячее водоснабжение – такая цифра равняется 250 литрам в сутки. Меньше всего при использовании воды из колонки без подведения ее к дому – всего 40 л, но в таком случае, скорее всего, оборудовать КНС не будут.

Основываясь на таких данных, происходит выбор емкости и мощности насоса. Объясним на примере. У нас есть семья из троих человек, которые проживают в доме с газовым водонагревателем. Согласно с усредненными данными, каждый из членов семьи будет использовать 225 литров в сутки. Общий объем за 24 час составит 675 л (225 л х 3 чел. = 675 л).

Согласно с расчетными данными, следует узнать залповый сброс, а он составляет 1/3 от суточного объема – это 225 л за 15 мин. При таких экстремальных условиях насос в системе обязан успевать перекачивать весь объем при условии, что вода будет постоянно поступать. Причем он должен успеть это сделать до перелива. Для нашей семьи мощность насоса должна составлять 900 литров за час (225 л/15 мин.) х 60 мин. = 900 л за час или 0,9 м³/ч.

Но производители не гоняться за граничными показателями и устанавливают на своих агрегатах насосы с запасом мощности.

Особенности выбора КНС

Канализационные станции применяются в тех случаях, когда невозможен отвод сточных, промышленных или ливневых вод, а также отходов самотеком. Сейчас на строительном рынке презентовано огромное количество разных надежных и долговечных КНС. Несмотря на это подходить к их выбору стоит с полной ответственностью

В первую очередь необходимо обратить внимание на следующие характеристики:

• В каком количестве и какая жидкость перекачивается определенной насосной станцией;
• Ознакомиться с параметрами и мощностью насосного оборудования;
• Изучить материал, из которого изготовлены основные части станции. От этих характеристик будет напрямую зависеть возможность перекачивания стоков различного состава.

Несомненно, и все остальные аспекты будут влиять на надежность, возможность установки и внешний вид станции, но эти три, в первую очередь смогут охарактеризовать работоспособность оборудования. Обязательным условием качественной станции будут элементы, изготовленные из нержавеющего материала. Кроме этого выбирая насосную станцию, стоит отталкиваться от особенностей региона.

После приобретения насосной станции требуется выполнять своевременное обслуживание системы и ее очистку. Лучше всего данные работы доверить знающим людям, которые смогут это сделать качественно и профессионально.

Заключение

Приобретение и установка КНС в настоящее время требует огромных затрат. В целом стоимость будет полностью зависеть от ее комплектации. Но, несмотря на свою немаленькую стоимость в большинстве случаев это единственный выход для отвода отходов и сточных вод. Такая система считается одной из самых важных инженерных сетей, которые способны эффективно и качественно осуществлять отвод сточных вод и отходов жизнедеятельности.

Обслуживание модульной КНС

У автоматической КНС, отводящей хозяйственно-бытовые стоки от дома (коттеджа) довольно низкая интенсивность работы. Поэтому профилактический осмотр и обслуживание КНС достаточно проводить раз в сезон (зимой раз в месяц). Порядок следующий:

• Показания на щите управления сверяются с рабочими (проектными). Расхождение не должно превышать 10 %.
• Периодически, вручную, опорожняется корзина мусоросборника.
• Подтягиваются разболтанные крепления лаза, лестницы и площадки.
• Минимум раз в год должна проводиться чистка КНС (стен и дна) водой из поливного шланга под напором.
• Производится проверка состояния арматуры с площадки обслуживания, путем пробного открытия и закрытия задвижек. Показания манометра на напорном трубопроводе и газоанализатора сверяются с рабочими характеристиками.

Ремонт. Если при откачке насос издает посторонние шумы, то систему отключают от электроэнергии и перекрывают запорную задвижку. Аппарат извлекают по направляющим на поверхность, промывают холодной водой и проводят осмотр. При необходимости меняют прокладки, подшипники, подтягивают крепления. После осмотра (ремонта) оборудование возвращают в рабочее положение, проследив, чтобы защелкнулась автоматическая муфта.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

1. Максимальный поток перерабатываемых стоков.
2. Транспортировочное расстояние.
3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
5. Уровень требуемой очистки стоков.
6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС. Типовой проект расчета производительности насосного оборудования включает такие этапы:

1. Определение суточного потребления воды и объема стоков.
2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
3. Расчет минимального и максимального канализационного потока.
4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Инструкция по монтажу канализационной станции

Начинают с установки накопительной емкости, придерживаясь такой последовательности:

1. Выбирают место, желательно на возвышенности, чтобы не подтапливали почвенные воды. По требованиям СНиП расстояние от жилого дома — не менее 20 м. Копают траншею размерами на 20 см больше резервуара со всех сторон. Глубина должна быть такой, чтобы горловина возвышалась над поверхностью земли. Даже если работает экскаватор, окончательную зачистку проводят лопатой.
2. В сухом грунте делают заливку из 30 см бетона. В ней предусматривают анкеры для фиксации пластикового резервуара емкости. Их делают длиной 20 см, нижнюю часть изгибают. На влажную почву укладывают бетонную плиту. В обоих случаях добиваются горизонтальности фундамента.
3. Устанавливают резервуар, фиксируют. Вертикальные емкости заливают по кругу бетоном на 15 см выше нижнего ребра жесткости. Подключают трубу сливной канализации.
4. Засыпают бак вокруг стенок грунтом. Каждый слой — не более 0,5 м. Его поливают водой и трамбуют.

Внутри емкости устанавливают оборудование. Монтируют поплавковые датчики. Первый располагают на высоте 20-30 см от дна, остальные — через каждые 1,5 м выше. Подводят кабель, устраивают заземление, подключают к электропитанию.

Типичные монтажные ошибки

Из-за неправильной установки резервуара, его наклона или неправильной засыпки может произойти повреждение стен резервуара, патрубков или подходящих труб. Такие проблемы грозят ручной раскопкой емкости и немалыми финансовыми затратами.

Поэтому следует разобрать типичные ошибки заранее, чтобы не повторить их при монтаже собственной КНС.

1. Неправильна засыпка грунта. Вероятные ошибки: заполнение мерзлым грунтом или крупными камнями, отсутствие послойной утрамбовки. Следствием может быть просадка земли с повреждением или сдвигом внутреннего трубопровода.
2. Различный тип засыпки с разных сторон. Если с одной стороны высыпали в яму машину песка, а с другой – землю, то со временем может произойти перекос емкости с повреждением внешних труб или самого резервуара.
3. Неверная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей КНС с разрывом труб и повреждением резервуара.
4. Использование клиньев для выравнивания фундаментных плит. Следствием может быть постепенное смещение резервуара в сторону с разрывом труб.

Оценить правильность установки КНС могут лишь люди, имеющие геодезическое образование и опыт монтажа подобных конструкций. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

Выводы и полезное видео по теме

Обзор компактной канализационной станции для унитаза представлен здесь:

На этом видео схематически изображен процесс монтажа большой КНС:

Канализационная станция может заметно улучшить жизнь в доме

Важно подобрать правильную модель КНС и грамотно ее установить. Правильная эксплуатация и регулярное ТО обеспечат отсутствие проблем с этим полезным устройством на многие годы

Хотите рассказать об установке канализационной станции на вашем загородном участке? Есть полезные сведения, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, оставляйте посты с вашим мнением по поводу статьи и тематические фото.
