Подключение электрозамка к видеодомофону: разбираем по пунктам

Как устроен домофон, его модули

Виды домофонов подразделяются в зависимости от количества пользователей (одно и многоабонентские), а также по характеру работы (с аудио- и видеосвязью). Чаще всего в комплект входят:

• трубка домофона;
• модуль вызова;
• запорное устройство;
• источник питания;
• соединительные разъемы и кабели.

С трубкой все понятно – это блок, который требуется для связи хозяев дома с абонентами извне. Модуль вызова предназначен для обратной цели. С этой панели осуществляется набор кода, а также управление замком (если применяется специальный магнитный ключ). Запорное устройство, работающее по принципу электромеханического (электронного или электрического) замка, аналогично ригелю в стандартной двери: это узел, предотвращающий доступ посторонних в подъезд, помещение, квартиру.

Что такое видеодомофон

Видеодомофон — устройство безопасности, позволяющее контролировать приход и уход людей в жилище, записывать аудио и видео по событиям прихода/ухода и удаленно открывать замок входной двери. Принцип работы аналогичен обычному домофону:

• гость подходит к двери и нажимает кнопку вызова;
• в доме срабатывает система оповещения;
• хозяин видит его и решает, открыть или нет.

В отличие от простого аудиодомофона, вместе со звуком передается и видеопоток. Таким образом владелец видит пришедшего. В классических системах передача идет на входящий в комплект монитор, но в качестве головного устройства нередко используются и телефоны с планшетами. Для этого домофон должен быть «умным» и поддерживать соответствующие возможности.

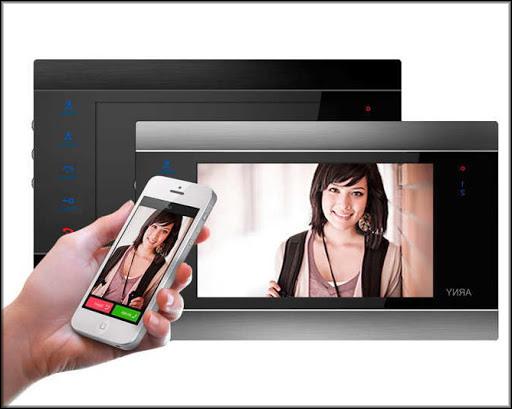

«Умный домофон» может обладать дополнительными функциями:

• разграничением прав доступа;
• интеллектуальной системой распознавания лиц;
• трансляцией данных в облачные сервисы;
• удаленным управлением через интернет.

Электромеханический замок

Устройство крепится на не открывающуюся часть двери или на стену. Возможен вариант и с использованием пустотелого дверного полотна, в котором прячут провода питания, но это слишком трудоёмкий процесс.

Крепление замка производят на Т-образный металлический профиль, если конструкция решётчатая (садовая калитка и т. д.), или жёстко укрепляем на стене с помощью дюбелей.

Аккуратно снимаем с внутренней стороны замка пластину личины, прикладываем к профилю или стене и производим разметку монтажных отверстий. Затем:

• Высверливаем отверстия нужного диаметра и загоняем дюбеля.
• Прокладываем кабель питания. Обычно он подаётся в штрабе внутри стены, но возможно и внешнее размещение в коробе.
• Подводка кабелей может идти как от отдельного блока питания, так и от вызывной панели.
• Подводим кабеля управления, проведённые через стену от вызывной панели.
• Подключаем контакты согласно схеме из паспорта изделия.

Монтаж электромагнитного замка

Монтаж замка выполняется довольно просто своими силами. Перед процессом установки изделия следует подготовить все необходимые в процессе работы инструменты:

• Строительный уровень;
• Молоток;
• Рулетку;
• Шуруповерт;
• Дрель электрического типа;
• Кусачки;
• Крепежный инструмент;
• Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

https://youtube.com/watch?v=-aYSfNA5S4I

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Плюсы и минусы

Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.

Накладные морозостойкие запоры

Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).

Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.

Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.

Уличный электромеханический вариант

Преимущества установки на калитку замка очевидны:

• надежность;
• продолжительное время службы;
• подключение к разным системам безопасности;
• цена оборудования;
• использование в любых ситуациях.

Схема подключения с домофоном

Электромеханический замок не универсален. Выделяют некоторые недостатки:

• в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
• щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
• требуется организовать постоянное электропитание;
• могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

На фото ниже показан замок на калитке.

Falcon eye

Последовательность установки домофонной системы

«Как подключить электромеханический замок на калитку?» – такой вопрос волнует многих владельцев загородных домов. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне.

Процесс установки устройства, выглядит примерно так:

• Панель вызова устанавливают на наружной стороне калитки. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля.
• Монитор устройства устанавливают внутри дома и также подключают к электросети с напряжением 220В.
• Замок фиксируют на металлической или деревянной калитке и подключают его через вызывную панель, к блоку питания.
• В помещении устанавливается блок питания, который подключен к электромеханическому замку с одной стороны, и электросети – с другой. Если расстояние между блоком питания и замком меньше 20 м, берут провод 2х0,5 мм2. В остальных случаях нужно использовать кабель с большим сечением, например 2х1,5 мм2.

Схема для крепления замка и дальнейшего его подключения

Назначение и общая схема

Видеодомофон – переговорное устройство с возможностью отображения посетителя и предоставления ему доступа в помещение без необходимости с ним прямого контакта.

В настоящее время разработано большое количество вариантов этих устройств.

Они могут различаться :

• типом дисплея: цветной, черно-белый, ламповый, жидкокристаллический;
• типом воспроизведения звука: телефонная трубка или громкое воспроизведение, а также с мобильного телефона с поддержкой 3G;
• типом клавиатуры: сенсорная или тактильная;
• типом замка: электромеханический или электромагнитный.

Схема подключения состоит из:

• вызывной панели с кнопкой, камерой и микрофоном;
• электро- или электромагнитного замка;
• электромагнитного реле;
• блока питания 12 B;
• соединительных проводов.

Монтаж вызывной панели

Вызывная панель крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Устанавливать прибор на подвижных устройствах – калитке воротах или дверях настоятельно не рекомендуется, так как постоянные встряски могут сместить объектив внутри корпуса. Монтаж производится следующим образом:

• С вызывной панели снимается задняя крышка;
• Через крепежные отверстия размечаются места для сверления;
• Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения провода;
• Провод подключается к контактной планке вызывной панели в соответствии со Схемой 1 и заводится в дом к управляющему устройству;
• Заведенный во двор провод подсоединяется к контактам электромеханического замка (в зависимости от модели устройства).

Схема монтажа вызывной панели После проверки всех соединений вызывная панель крепиться к основанию специальными саморезами или винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.

Лицевая панель, защитный козырек и угловой кронштейн для позиционирования

Производители и ориентировочная цена

Диапазон цен на электромагнитные замки довольно широк, как и на все товары, здесь распространяется соотношение цена/качество, поэтому скупится на подобную покупку попросту нерационально. Если через недолгое время замок выйдет из строя, доказать вину или брак производителя будет довольно проблематично, в особенности если установка проводилась самостоятельно.

В другом случае, если предпочтение было отдано проверенному производителю с отличной деловой репутацией, гарантийными обязательствами и долговременным опытом работы в подобной сфере, вы будете максимально защищены от недоброкачественной продукции. Единственный недостаток — стоимость такого приобретения будет в разы выше.

Ориентировочная стоимость электромагнитного замка разных производителей

Тип замка	Производитель	Стоимость
Накладной	Atis (Китай)	От 22 $
Врезной	Atis (Китай)	От 44 $
Ригельный	Atis (Китай)	От 46 $
Врезной соленоидный замок	Abloy (Финляндия)	От 310 $
Электромеханическая защелка	Cisa (Италия)	От 33 $
Накладной	Cisa (Италия)	От 56 $
Накладной универсальный на любую сторону	Cisa (Италия)	От 98 $
Врезной	Cisa (Италия)	От 76 $

Выбрать подходящий вариант можно изучив каталоги продукции как в специализированных магазинах, так и в интернете. Диапазон цен может значительно меняться в разных регионах, главное правило — не спешить с покупкой, чтобы выбрать оптимальный вариант.

Электромеханические замки отлично сохраняют безопасность жилья. В ассортименте есть множество видов подобной продукции, диапазон цен на нее также будет довольно обширен. Купив подходящий вариант не следует забывать и о квалифицированном монтаже. Для достаточно простых устройств его можно выполнить самостоятельно, а сложные системы лучше доверить специалисту.

Безопасность жилища и удобство использования гарантируют электромагнитные замки от лучших производителей!

Особенности подключения устройства

Перед тем как подключить и соединить между собой отдельные комплектующие, необходимо изучить инструкцию, предоставленную производителем оборудования. При установке вызывной панели видеодомофона и прокладке линии связи необходимо предусмотреть защиту от механических повреждений и воздействия осадков.

Чтобы снизить уровень возможных помех и улучшить качество передаваемой картинки, соединительные провода необходимо укладывать на удалении от силовых линий.

Установка своими руками

Если есть навыки работы по обустройству электросетей, то установить и подключить домофон можно самостоятельно. Общая схема работ в этом случае следующая:

1. В помещении монтируют монитор, подключают к домашней электросети. Особых сложностей на этом этапе не возникает.
2. Вызывную панель устанавливают на стену у входной двери или калитки. Рекомендуется углубить ее в кладку, это повысит защиту устройства от влаги и механических повреждений. Высота установки от 1,4 до 1,6 м. Это позволит сфокусировать камеру на лице человека среднего роста.
3. Соединительные провода желательно прокладывать подземным способом. Значительного заглубления не требуется, вполне достаточно 25–30 см. Для укладки используют пластиковые или стальные трубы соответствующего диаметра.
4. В комплектах без считывателей ключей все основные устройства подключаются непосредственно к вызывной панели. А в видеодомофонах с такими считывателями основным считается управляющий контроллер, к которому и подключается другое оборудование.

Полезные советы по установке

Рекомендуется обратить внимание на рекомендации специалистов, занимающихся монтажом систем видеонаблюдения:

Лучшую картинку обеспечивают камеры с углом обзора в пределах 30–60 градусов.

• Нормальное изображение в темное время суток обеспечит только видеодомофон с ИК-подсветкой.
• Не стоит устанавливать вызывную панель на дверях или входной калитке. При открывании соединительные провода быстро выходят из строя.
• Больше всего служат видеодомофоны с вызывной панелью в антивандальном исполнении.

Компоненты видеодомофонных устройств

Видеодомофон — довольно сложный прибор. Количество его конструктивных элементов в различных модификациях зависит от набора опций и наличия возможностей подключения тех или иных дополнительных модулей, расширяющих основной функционал.

Любой домофон состоит из следующих базовых элементов:

Дисплей видеодомофона или панель управления, на которую транслируется видеосигнал с видеокамеры, установленной в вызывной панели или с дополнительных самостоятельных камер. Панель управления домофона устанавливается внутри помещения.

Ее функционал заключается:

1. Управлении электромеханическими или электромагнитными замками;
2. Аудио и видео связь с гостем;
3. Запись видеопотока с камер видеонаблюдения;
4. Переадресация вызова на другую панель управления, если такие имеются;

Устройство блокировки доступа, состоящее из электромагнитного или электромеханического замка. Такие замки открываются либо дистанционно с кнопки панели управления видеодомофона либо при помощи специального считывателя карт и домофонных ключей. Если на объекте пропало электричество, а домофонная система не имеет бесперебойного аккумулятора, то электромеханический замок блокируется, открыть его снаружи можно механически обычным ключом, идущем в комплекте.

Вызывная панель, которая может иметь обширный набор функций. В минимальной комплектации она оснащена клавишей подачи сигнала и кнопками набора адреса, в более сложных — модулями распознавания отпечатков пальцев, голоса или сетчатки глаза. В качестве примера стандартной модификации вызывной панели для уличного использования с базовым набором опций можно упомянуть изделия марки Optimus.

Блок питания. Один или несколько блоков питания 12 В, обеспечивающих электроснабжение различных функциональных модулей системы. Блоки питания бывают простыми и бесперебойными. Вторые после отключения света продолжают работать за счет установленного в него аккумулятора.

В целом система контроля доступа может видоизменяться в очень обширных пределах. Например, в определенных модификациях есть возможность установить дополнительную вызывную панель (черно-белую либо цветную), дополнительные дисплеи, видеокамеры и микрофоны. При этом каждый из вышеперечисленных блоков также может иметь различный набор опций.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Монтаж кабеля для видеодомофона

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели. Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Ошибка №2 При этом следует избегать ее установки на металлические конструкции, которые могут быть подвержены влиянию блуждающих токов.

К этому месту потребуется прокопать траншею для прокладки кабеля связи и питания. Это будет один и тот же кабель – КСПВ.

Рекомендуемая глубина траншеи 0,7м.

Сам кабель должен быть проложен в ПНД трубе. В том числе в подвальном помещении, и в особенности по поверхности забора.

Трубка будет защищать изоляцию не только от механических и химических воздействий почвы, но и от ультрафиолета солнечных лучей.

Домофон следует устанавливать на высоте 1,5-1,6м. Соответственно на такую высоту с небольшим запасом и выводите кабель КСПВ.

Проход в фундаменте и через стены делайте через защитную гильзу.

Ошибка №3 Не прокладывайте кабель от домофона до вызывной панели в непосредственной близости с силовыми кабелями 220В.

Зачастую внутри дома это делают в одном пластиковом канале, а снаружи, пытаясь сэкономить, запихивают все в одну трубку, как провода 220V на уличное освещение или выдвижные ворота, так и слаботочку на домофон.

При параллельной прокладке разных кабельных линий расстояние между ними должно быть не менее 100мм.

Также через защитную гильзу кабель выводится в колоне забора на внешнюю сторону.

Эту закладную желательно предусмотреть на этапе строительства ограждения и монтажа ворот.

Ошибка №4 После прокладки кабель в обязательном порядке должен быть закопирован.

Как правило, этап работы по укладке труб ПНД и кабеля в них, существенно опережает работы по непосредственному подключению домофона. Иногда интервал между ними растягивается на несколько месяцев.

Поэтому концы кабеля следует надежно загерметизировать, дабы он не насосал влаги и не вышел из строя.

Порядок подключения

В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Для обеспечивания подсветки в темное время суток, вызывной блок снабжен инфракрасным элементом. К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Для удобства подключения провода отличаются по цветам. Красный — аудиосигнал. Синий — общий. Жёлтый — питание 12 В. Белый — видеосигнал.

Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели. Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нельзя ставить домофон в помещениях с высокой влажностью, это может привести к поломке или замыканию аппарата.

Так же во время грозы стоит отключать прибор во избежание замыкания или установить молниезащиту, так как устройства фирмы Commax чувствительны к молниям. Главная основа безопасности- установка заземления. В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза.

Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Так же при подключении следует учесть, что чрезмерный нагрев приводит к поломке. Поэтому ни в коем случае не допускать попадания прямых солнечных лучей на устройство.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Он не даст магнитным полям образовывать токов наводки, что является причиной фиктивного сигнала. Такой кабель необходимо использовать при расположении проводов недалеко от высоковольтных линий. Труба, в свою очередь, надёжно защищает соединительные провода от внешних воздействий. Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов

Поэтому важно следить за целостностью проводки

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов. Затем как подключили все элементы, следует проверить повторно правильность соединения. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен. Перед подключением монитора и камеры убедитесь что монитор не соединен с сетью. Подачу напряжения следует производить, когда шнур питания подключен к розетке. По окончанию установке включите устройство и сделайте контрольную проверку работоспособности всех элементов. Особенности обслуживания+

Достоинствами его использования будут: отсутствие посторонних личностей, чистота на территории, предотвращение краж писем и печатной продукции. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения:

• Нужно согласие большинства жителей дома или подъезда;
• Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. Тем не менее высококачественные работы и используемые материалы являются залогом многолетней беспроблемной эксплуатации.
• По окончанию гарантийного периода, необходимо будет платить ежемесячную плату за обслуживание и периодическую профилактику, что бы оборудование не вышло из строя.

О сложностях, с которыми вы можете столкнуться при ремонте этого видеодомофона, читайте здесь.

Стоимость установки видеодомофона

Диагностика видеодомофона	от 1000 руб.	Задать вопрос
Установка монитора видеодомофона	от 2000 руб.	Задать вопрос
Установка вызывной панели видеодомофона	от 2000 руб.	Задать вопрос
Подключение видеодомофона к подъездному домофону	от 1000 руб.	Задать вопрос

Вызвать мастера для замера

У нас вы можете купить видеодомофон в Москве с установкой – мы предоставляем каталог соответствующих устройств с широким ассортиментом и прилагаемых аксессуаров. Выбрав подходящий по стоимости и функциям прибор, вы легко сможете оформить заказ на его покупку и монтаж. В короткие сроки ваш запрос будет обработан, и очень скоро безопасность вашего дома или офиса будет возведена на более высокий уровень с нашей помощью.

Подключение трубки

Серьезно стоит отнестись к подключению абонентского пульта. Данная процедура не менее серьезна, чем врезка в домофонную линию.

Трубка состоит из следующих основных элементов:

• корпуса УПК;
• кнопка разблокировки замка;
• индикатора вызова;
• разговорного устройства (динамик, микрофон).

Для подключения трубки потребуется разобрать её корпус. Он может открываться следующим образом (в зависимости от модификации):

• при помощи специальных защелок;
• при помощи отвертки (крестовой/шлицевой).

После вскрытия корпуса, внутри, можно будет обнаружить две клеммы. Они представляют собой винты, ими осуществляется обжим проводов связи. На пластике рядом выдавлена маркировка полярности – «+»/«-»

Очень важно соблюдать её, в противном случае домофон попросту станет неработоспособным. Также внутри корпуса присутствует схема подключения. Стоит изучить её

Это позволит избежать различных затруднений, ошибок при подключении

Стоит изучить её. Это позволит избежать различных затруднений, ошибок при подключении.

Сами винты клемм стоит затягивать по возможности плотно. Чем плотнее контакт, тем качественнее связь. Процедура монтажа трубки проста. Достаточно разметить на стене отверстия под дюбеля соответствующего диаметра, просверлить их. Далее выполняется крепеж при помощи отвертки/шуруповерта.

Цифровые видеодомофоны

Цифровой видеодомофон отличается от аналогового системой передачи данных: ему не нужны коммутаторы и координатные шины. Он передает все данные, в том числе от нескольких источников-камер, по одному кабелю витая пара. При этом одна система, развернутая в многоквартирном доме, может обслуживать до 255 абонентов. Ip видеодомофон — максимально надежное устройство. Выход из строя любого из модулей системы, повреждение кабелей никак не влияет на работу остальных компонентов.

Сегодня можно купить самый простой в монтаже, с как угодно сложной функциональностью, беспроводной видеодомофон. Ему не нужна прокладка кабелей. Достаточно разместить вызывные панели, камеры, внутренние мониторы, которые свяжутся между собой по Wifi или другому протоколу связи. Такая возможность работы без проводов неоценима в условиях многоквартирного дома. Однако стоит учитывать требования законодательства.

Цифровые системы предлагают полную свободу передвижения и обмена информацией. Модели с записью в облако позволят посмотреть фотографии или видео с любого компьютера, подключенного к сети интернет. Можно пообщаться с посетителем через смартфон. При помощи удаленного подключения легко перенастроить систему, заблокировать идентификационные ключи, изучить журнал событий.

Цифровому видеодомофону не нужна клавиатура. Она выступает как вспомогательное средство управления. Системы с подключением к телефону позволяют избавиться от дополнительных мониторов и панелей в квартире или доме. Находясь в любом месте мира, легко получить видеоряд, поговорить с посетителем, открыть двери, записать разговор. Интеграция с глобальными сетями дает владельцу цифрового видеодомофона полную свободу действий и передвижений.
