Монтажные схемы укладки теплого водяного пола: проектирование и расчеты

Проектируем водяной тёплый пол

Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

g=Q/F,

где F, м2 – полезная площадь пола, которая будет использована под отопление. Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (t_f, С) рекомендуется:

+ 29°С – для жилых помещений (спальни, гостиной, кабинета);
+ 33°С – для помещений с повышенной влажностью (санузла, кухни);
+ 35°С – для участков возле внешних стен.

Табличный подбор шага укладки трубопроводов

Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – R_w_,м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (t_f, С), а также градиент рабочих температур теплоносителя (t_z/t_p, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

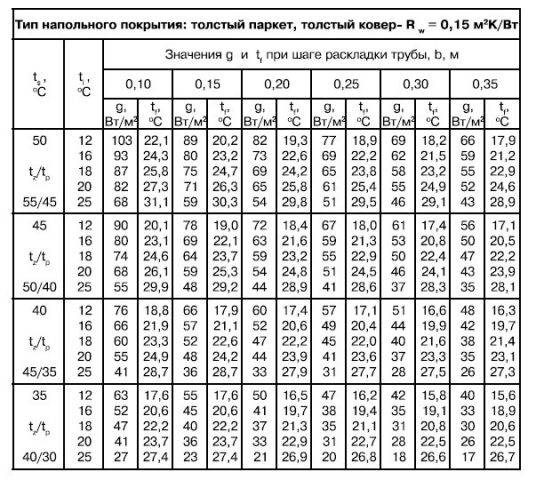

Таблица 1.

Таблица 2.

Таблица 3.

Вычисляем количество и диаметр трубопроводов

Расчет длины трубы для теплого пола выполняем по формуле:

L=(F/M)*1,1+2*N, где

L – искомая длина трубопровода, м;
F – полезная площадь пола отапливаемого помещения, м2;
b – шаг (частота прокладки) витков, м;
N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
1,1 – коэффициент запаса труб на повороты.

Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

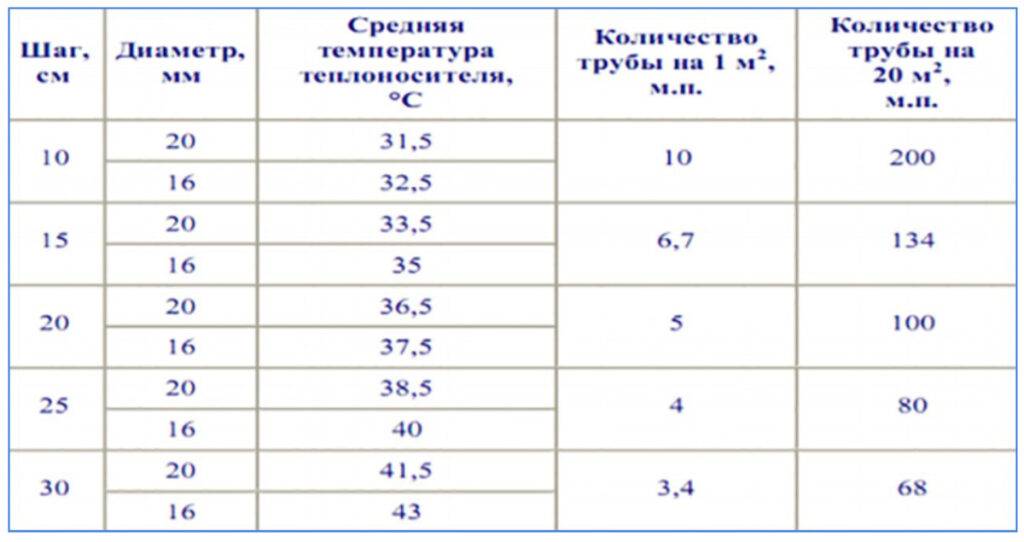

Таблица 4.

Шаг, мм	Расход трубы, м/м2
100	10
150	6,7
200	5
250	4
300	3,4

Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м). Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

Как уместить «пирог» в комнату с низкими порогами

С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть вопроса: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых водяных полов со стяжкой (смотрим чертеж ниже).

Разберем состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:

Гидроизоляция – битумная обмазка, чаще – полиэтиленовая пленка.
Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
Демпферная лента по периметру комнаты.
Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
Стяжка цементно-песчаная толщиной 8.5 см.
Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала, ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.

Традиционная схема поверхностного обогрева делается без армирования

Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:

Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.
Так выглядит мультифольга — прочный материал с закрытыми воздушными камерами
Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.
Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.

Настильная система поверхностного обогрева, укладываемая сухим способом Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.

О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:

Способы раскладки водяного пола

Водяной теплый пол – это система трубопроводов, уложенных под напольным покрытием. Внутри труб находится теплоноситель, который постоянно перемещается по контуру, за счет чего и осуществляется отопление помещений. Водяные теплые полы на порядок экономичнее электрических, что напрямую связано с высокой стоимостью электроэнергии.

Для обеспечения нагрева теплоносителя в теплых полах лучше всего использовать газовые котлы, поскольку газ является самым дешевым топливом. Еще один неплохой вариант – твердотопливное оборудование, которое в итоге тоже оказывается достаточно экономичным и, в отличие от газовых котлов, может работать автономно. Также можно использовать тепловые насосы, в гораздо большей степени подходящие для использования в сочетании с теплыми полами, чем с традиционными отопительными системами.

Принципы монтажа систем водяного типа

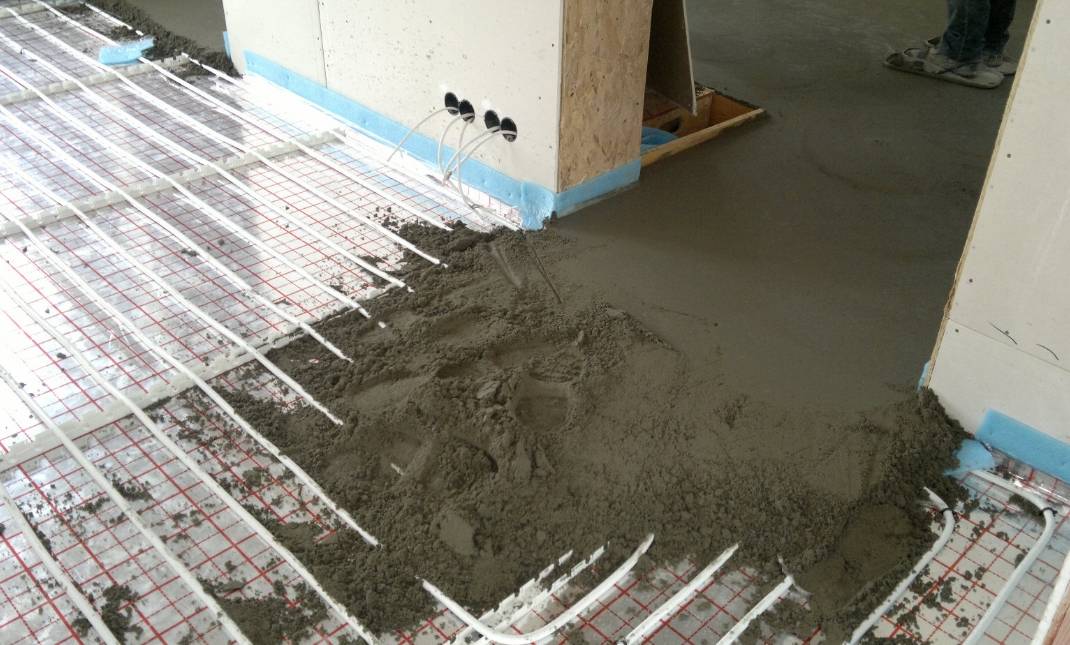

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

запитать греющие контуры напрямую от газового котла через коллектор;
поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Это интересно: Укладка теплого пола под ламинат

Коллекторный узел теплого пола.

Помимо труб для тёплого водяного пола, вам потребуется узел, отвечающий за распределение смеси для обогрева по трубам.

Основные элементы коллектора теплого пола

Составные части этого узла:

Настроечные клапаны с расходомером или без
Устройство для отвода воздуха (работающее в авто. режиме)
Коллекторы, имеющие клапаны балансировки
Вентили для прекращения подачи теплоносителя и устройство учёта расхода
Набор фитингов для присоединения отдельных частей
Кронштейны для фиксации
Так же необходим специальный коллекторный шкаф для размещения всех узлов устройства (обычно его располагают в какой либо нише)

Температурные режимы и финишное покрытие

В соответствии со СНиП 41-01-2003 в жилых помещениях средняя температура пола должна быть 26°С, а в нежилых – 31°С, как и в комнатах с повышенной влажностью, таких, как ванная. Над трубой максимальная температура пола составляет 35°С.

Когда в качестве завершающего покрытия используется ламинат или же паркет, то максимальная температура пола не может быть больше 27°С, а при применении ковролина – 31°С. Особые санитарные нормы регулируют температуру покрытия в местах постоянного пребывания детей (ВСН 49-86): она не должна быть больше 24°С.

Специалисты утверждают, что оптимальными финишными покрытиями, при которых применение полов с подогревом даёт лучший эффект, являются керамогранит и плитка.

Действительно, их преимущества очевидны:

это долговечные и прочные материалы;
при их нагреве не выделяются вредные вещества;
высокая теплоёмкость этих покрытий позволяет ходить по ним босиком, не испытывая дискомфорта.

Впрочем, водяные полы используют в комбинации и с другими финишными покрытиями. В частности с линолеумом и таким ковролином, у которого есть специальная пометка.

Схема подключения коллектора теплого пола

Коллектор – это смесительный узел (пара металлических гребёнок с отводами), задача которого разводить потоки воды по комнатам. Гребёнки можно наращивать в зависимости от потребностей.

Коллекторная система теплых водяных полов прячется в специальный вертикальный шкаф, монтирующийся в стену и/или за гипсокартон.

Схема подключения коллектора

Разводка труб делается с учётом расположения мебели и особо холодных мест в комнате.

Для равномерного распределения тепла, трубы укладывают в виде спирали (или улитки). Укладка труб змейкой, неравномерна, но позволяет сильнее подогреть желаемые участки помещения.

Варианты для квартир

Бывали случаи, когда смонтированный тёплый пол в одной квартире, оставлял без тепла жильцов в других квартирах.

Поэтому жители многоэтажек не всегда могут в полной мере пользоваться возможностями тёплого пола.

Допустимый вариант: подключение тёплого пола на 1-м этаже при верхней разводке горячей воды, либо на последнем этаже при нижней разводке, так как в этих местах вода поворачивает в обратное течение.

Без ущерба для окружающих можно сделать тёплым пол в одной комнате (например, в ванной), т.е. забрать небольшой объём горячей воды.

В частном доме

При автономном отоплении, хозяин имеет больше свободы в монтаже тёплого пола.

Первый вариант – дом можно отапливать только тёплым полом. Простейшая схема подключения – это когда один коллектор объединяет трубы подачи теплоносителя, а второй – трубы обратки.

Укладка водяного теплого пола в частном доме

Если теплый пол монтируется без радиаторов, то в такой системе сложно регулировать температуру подачи воды из котла.

Даже перекрыть полностью кран нельзя – теплу куда-то нужно деваться. Придётся регулировать температуру степенью прогрева котла, а это очень сложно, не каждый котёл это позволяет. Да и система получается инертной.

Если в доме планируется отопление, совмещённое с радиаторами, то тёплый пол нужно подключать в обратный ток, идущий от батарей.

Трехходовой клапан

В такой схеме устанавливается трёхходовой клапан, в котором есть термодатчик и термоголовка.

Прогоняет воду по системе циркуляционный насос. Без него система с трёхходовым клапаном имеет малую проходимость и может хорошо прогревать только 2-3 параллельные ветки.

Также длина трубопровода без насоса не должна быть больше 35-40м.

Двухходовой клапан

Двухходовой, или питающий клапан, тоже имеет термоголовку с датчиком. В отличие от предыдущего устройства, двухходовой клапан подмешивает холодную воду в систему не постоянно, а только при открытии крана.

В такой схеме необходимо установить байпас. Если давление будет зашкаливать на входе в коллектор, клапан откроется и выбросит в обратку какое-то количество воды.

То, что пол никогда не будет перегретым, продлит срок его службы.

Двухходовой и трехходовой клапаны

У клапана небезграничная пропускная способность, поэтому есть ограничения по площади обогрева – не больше 200 м2.

Основные принципы подключения коллектора

Шкаф с коллектором нужно установить так, чтобы в будущем к нему оставалась возможность доступа.

На коллектор устанавливаются запорные краны, после чего подключают подачу и обратный ход воды.
Трубы с коллектором соединяются компрессионными фитингами на резьбе. Трубы различных диаметров соединяются при помощи переходников и универсальных фитингов.
Держать температуру и давление под контролем помогут термометры и манометры, установленные рядом с запорными кранами.
Смесительный насос нужен для снижения t воды при её перегреве (он разбавляет горячую воду, холодной). Устанавливать его нужно на участке между коллектором подачи и подводящей трубой. Для забора холодной воды, третий выход насоса идёт на отдающий коллектор.
Если тёплый пол буде во всём доме, то небольшие комнаты нуждаются в собственных распределительных узлах. Также отдельные коллекторы монтируются для каждого этажа здания.

Запорные краны может заменить термостатический смеситель. Он обеспечивает пропускную способность крана без резких скачков.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см. Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Принципы монтажа систем водяного типа

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

Необходимая длина петли трубопровода при монтаже пола с подогревом

Несоответствие длины может привести к значительной разнице температур на разных участках пола.

Расчет длины петли производят исходя из температуры теплоносителя на выходе, которая не должна быть ниже первоначальной более, чем на 10 градусов С.

Если увеличить скорость воды с помощью насоса для исправления ситуации, то появится шум в системе, а энергозатраты увеличатся.

Двойной змеевик или спираль используют при большой длине, так как подающая и обратная петля укладываются рядом друг с другом, что обеспечит равномерное тепло пола.

В том случае, когда при монтаже невозможно использовать только одну петлю, прибегают к делению нескольких участков пола с отдельными петлями.

Это относится к большим нестандартным планировкам помещения. При таком раскладе форма укладки принимает вид квадрата или прямоугольника в соотношении сторон не более 1:2.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

Насос;
Котёл;
Коллектор;
Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Финишное выравнивание пола

После испытания системы давлением воды, приступают к окончательному завершению монтажа. Последний этап всей работы – финишная заливка пола.

При использовании металлической сетки, выполняющей роль арматуры, нужно придерживаться следующих размеров сетки:

сечение не менее 3 мм2;
размер ячеек не менее 10х10 см.

применение фиброволокна в качестве армирующего материала (полимерного или металлического) основано на его непосредственном добавлении в раствор бетона. Стоимость этого способа армирования несколько дороже армированной сетки;
чтобы выполнить финишную стяжку, используют смеси на полимерной, гипсовой или цементной основе или раствор бетона с добавлением пластификаторов, что позволяет увеличить толщину стяжки до 5 см;
заливают финишную стяжку с соблюдением, рекомендуемых производителями смесей, параметров температуры и влажности помещения. Это необходимо для выполнения необходимого качества работы.
необходимо полностью просушить финишную стяжку перед окончательным формированием пола, которое заключается в настилке выбранного декоративного покрытия.

Все работы, связанные с оформлением пола и ремонтом помещения можно выполнять, при необходимости, с действующим отоплением. При этом проверяется эффективность обогрева помещения, производится необходимая регулировка температурных параметров для каждого помещения.

Сроки службы водяных теплых полов – внушительны. Правильная эксплуатации системы позволит использовать её не менее 50 лет.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Проектируем водяной тёплый пол

Табличный подбор шага укладки трубопроводов

Вычисляем количество и диаметр трубопроводов

Как уместить «пирог» в комнату с низкими порогами

Способы раскладки водяного пола

Принципы монтажа систем водяного типа

Как сэкономить на смесительном узле

Коллекторный узел теплого пола.

Температурные режимы и финишное покрытие
