Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Основные ошибки в электропроводке:

Ошибка 1. Использование дешевой кабельной продукции.

ПРИМЕР: При закупке кабельной продукции для электропроводки, любители «подешевле», выбирают самый дешевый кабель из предложенных им на рынке.

ПОЧЕМУ ТАК ДЕЛАТЬ НЕЛЬЗЯ? Как правило, дешевый провод, производится по заниженным стандартам. Такие провода часто сделаны не по ГОСТу, а по ТУ, что позволяет производителям занижать сечение жил и изменять их состав, а также использовать дешевые материалы для их изоляции. Проложенная таким кабелем проводка, в скором времени даст о себе знать отгоревшими контактами в соединениях, несмотря на высокое качество последних.

ВЫВОД: Кабельную продукцию необходимо покупать, только ту, которая изготовлена по ГОСТу (см. Как проверить качество кабеля). Не лишним будет попросить у продавца показать сертификат, подтверждающее качество продукции.

ПРИМЕР: Выбираются самые дешевые автоматические выключатели и УЗО для эл.щита, а для квартиры или дома приобретаются розетки и выключатели от дешевого производителя.

ПОЧЕМУ ТАК ДЕЛАТЬ НЕЛЬЗЯ? Все дешевые или поддельные автоматы имеют очень слабые контакты, что впоследствии может привести к неисправности на линии. УЗО таких производителей тоже вызывают сомнения. Что касается дешевых розеток, то у них та же болезнь – слабые контакты. Со временем контакты ослабевают, от силовых потребителей (чаще всего на кухне), что в скором времени приводит к перегреву контактов и может вывести из строя такую розетку и аппаратуру, подключенную к ней.

ВЫВОД: Поменьше слушайте тех продавцов, которые уверяют что разница между продукцией известных брендов и китайскими изделиями только в цене. Самое главное отличие в качестве материалов применяемых при их производстве, которые не могут быть дешевые. Дешевые розетки не стоит использовать для подключения мощных бытовых приборов и дорогостоящей аппаратуры. Следует обратить внимания на более качественные установочные изделия таких производителей как: ABB, Hager, Eaton, Noark, Legrand, Schneider Electric и т.п.

Ошибка 3. Завышенный номинал автомата.

ПРИМЕР: При выбивании автомата на одной из линий из-за большого количества мощных потребителей, неопытный мастер может заменить автомат, при этом увеличив его номинал. Встречаются случаи, когда на линии освещения или розеток можно увидеть установленные автоматы на 25А (ампер), а то и все 32А. Мотивация таких электриков проста: «Чтобы не выбивал».

ПОЧЕМУ ТАК ДЕЛАТЬ НЕЛЬЗЯ? У большинства установочных изделий (розетки, выключатели и т.д.) контакты рассчитаны на ток не более 16А (ток у большинства выключателей не более 10А!) Автомат, из-за увеличенного номинала, перестает выполнять свою функцию, и не сможет защитить линию от перегрузки. При большой нагрузке, в контактах розеток, подключенных шлейфом, будет проходить ток больше, чем они смогут выдержать. В последствии таких перегрузок, контакты начнут перегреваться, а затем и вовсе могут сгореть. Что в лучшем случае приведет к их полной негодности, а в худшем воспламенению розетки со всеми вытекающими последствиями.

ВЫВОД: Номинал автомата стоит выбирать с учетом самого слабого места в электропроводке. Для линий розеток использовать номинал не более 16 А (независимо от количества розеток) а для линий освещения не более 10А. Только в случае подключения электроприборов на прямую или через силовые розетки больше 20А, для защиты этих линий можно рассматривать другие номиналы автоматов, превышающие 16А.

Не допускайте эти очень распространенные ошибки в электропроводке, а лучше доверяйте электромонтажные работы профессионалам.

View the discussion thread.

blog comments powered by DISQUS

Монтаж в кабель-канал

Сейчас открытая электропроводка наиболее часто прячется в пластиковый кабель-канал. Он представляет собой короб, который состоит из двух частей. Основы, крепящейся к стене, полу или потолку, а также из верхней крышки, защелкивающейся сверху. Такие кабель-каналы могут быть металлическими, но в своем большинстве они пластиковые. Не подвержены горению и защищают кабели от механических повреждений. Внешний вид такой открытой электропроводки значительно презентабельней, чем в первых двух случаях. Российский рынок представлен огромным выбором различных кабель-каналов, которые отличаются не только габаритами, а и цветами. Таким образом, можно подобрать короб, который будет сочетаться с интерьером помещения.

Подбор розеток и выключателей

Часто розетки и выключатели выбираются исключительно по эстетическим или ценовым характеристикам, без учета условий эксплуатации и будущих нагрузок. Розетка может полностью удовлетворять дизайну, быть дорогой и качественной, но быстро выйти из строя из-за высоких нагрузок.

Многомодульная электрическая розетка

Помните, подключение мощных электроприборов к стандартным розеткам 16А запрещено. Не стоит полагаться и на двойные розетки. Обычно производитель указывает суммарный номинальный ток сразу для двух гнезд.

Для приборов с энергопотреблением от 3.5 кВт/ч предусматриваются усиленные элементы питания, в идеале подключенные к отдельной линии с индивидуальной автоматикой в распределительном щитке. А для особых условий эксплуатации (во влажной ванной комнате, на балконе) подбираются специальные устойчивые к агрессивной среде розетки и выключатели.

Кол-во блоков: 22 | Общее кол-во символов: 21181
Количество использованных доноров: 3
Информация по каждому донору:

  1. https://je7.ru/montazh-otkrytoy-elektroprovodki-i-obzor-vozmozhnyh-oshibok/: использовано 5 блоков из 6, кол-во символов 5699 (27%)
  2. http://electric-tolk.ru/25-oshibok-pri-montazhe-elektroprovodki/: использовано 6 блоков из 9, кол-во символов 8621 (41%)
  3. https://remstd.ru/archives/tipichnyie-oshibki-montazha-elektroprovodki/: использовано 9 блоков из 12, кол-во символов 6861 (32%)

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

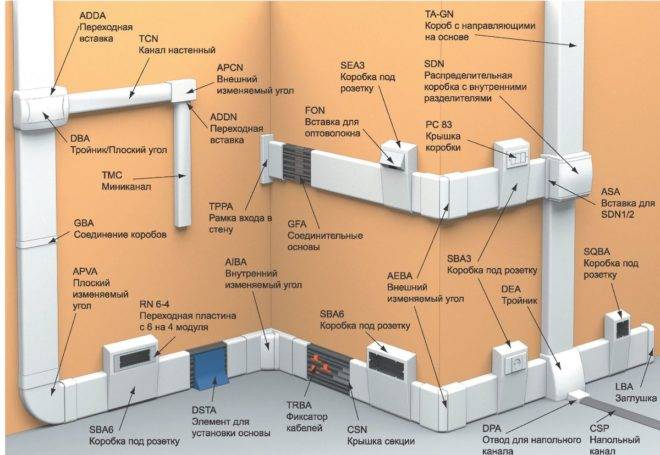

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей. К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.

Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами. При покупке, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Защита от поражения током

Автоматические выключатели защищают электросеть от перегрузок, в том числе от короткого замыкания. Устройства защитного отключения или УЗО разъединяют электрическую цепь при утечке тока, которая может произойти по разным причинам. Например, из-за старения изоляции или механического повреждения кабеля. Кроме того, УЗО обесточивает сеть при возникновении пожара.

Современные дифференциальные автоматы выполняют сразу две функции: УЗО и автоматических выключателей.

И если электропроводка смонтирована правильно, то 8 аварийной ситуации защитные устройства обесточат сеть, предотвратив поражение человека электрическим током и возгорание жилища. Если выделенной на дом мощности недостаточно для одновременного включения всей необходимой бытовой техники и обогревательных приборов, то рекомендуется установить реле ограничения предельной нагрузки. Умное устройство расставит приоритеты. Например, когда работает мощный пылесос или электрогриль, то временно отключаются теплые полы.

Питание розеток и освещения

Типичная схема электропитания 30-40 летней давности – подключение всех розеток через распределительные коробки к 1-2 линиям проводки. С учетом того, что нагрузки от электрооборудования выросли в разы, данная схема становится неприемлемой. Запомните, один автоматический выключатель, управляющий питанием всех помещений одновременно, не защитит отдельное звено сети от перегрузок.

Розетки, через которые будет проходить питание особо мощных приборов, должны подключаться от индивидуальных, выведенных напрямую к щитку линий проводки, с отдельными автоматическими защитными выключателями достаточного номинала. Так стоит осуществлять питание водонагревателей, отопительных электрических котлов, духовых шкафов, стиральных машин, и другого оборудования с высоким энергопотреблением.

ПРОКЛАДКА ОТКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

Давайте рассмотрим некоторые способы прокладки открытой электропроводки.

Монтаж проводки на роликах.

Это винтаж. Раньше такой способ был единственным и материалы стоили недорого. Сейчас, поскольку это модно, провода под старину, ролики и электроустановочные изделия выдержанные в едином стиле стоят дорого.

Если не брать в расчет престиж, то способ может быть удобен в деревянных домах со стенами из оцилиндрованного бревна.

По такой неровной поверхности открыто проложить проводку можно разве что еще в гофрошланге, который смотрится не лучшим образом .

Прокладка проводки в гофрошланге.

Этот вариант (фото 1) имеет такие плюсы как:

  • невысокая стоимость расходных материалов;
  • простота и скорость монтажа;
  • возможность размещения в одной гофре нескольких кабелей.

В последнем случае следует учесть, что сечение проводов нужно брать с запасом, чтобы избежать их перегрева и возгорания.

В остальном технология проста до предела:

1. Провод затягивается в гофрошланг специально предусмотренной на стадии ее производства протяжкой (проволокой).

2. Размечается трасса электропроводки, вдоль которой с небольшим шагом устанавливаются клипсы.

4. Гофра с протянутым проводам вставляется в клипсы (на фото справа от коробки).

Имейте ввиду, что гофрошланг неплохо растягивается, поэтому стараясь натянуть его посильней (для ровности) вы на подходе к коробке можете получить “излишек” шланга. При этом конец кабеля, если он отрезан в “размер”, скроется внутри. Но это не смертельно, методом проб и ошибок оптимальный вариант монтажа подбирается легко и быстро.

Недостатком является не совсем эстетичный вид проводки. Поэтому такой способ открытой прокладки используется, главным образом в нежилых и подсобных помещениях.

Монтаж открытой проводки в коробах.

Технология похожа на работу с гофрошлангом. Тяжелее обеспечить идеально ровное крепление, поэтому трудозатраты несколько больше.

Несомненный плюс – большое разнообразие цветовых решений. Подобрать короб можно практически для любого интерьера. Посмотрите фото 2. Не сразу скажешь, что под розеткой проходит электромонтажный короб.

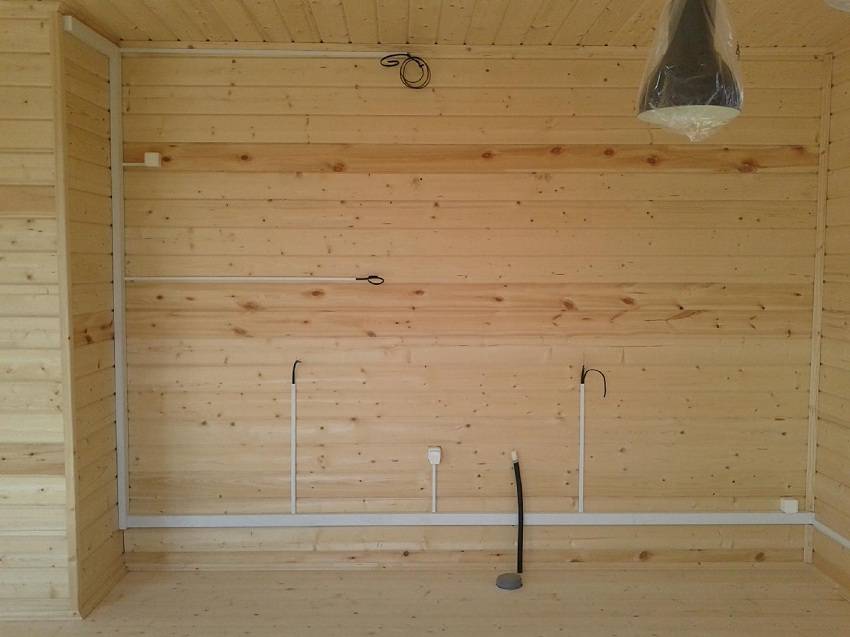

Кстати, это я сделал у себя на даче и очень доволен, что не стал связываться со скрытой прокладкой электропроводки.

Монтаж электропроводки в плинтусе.

Плинтус для прокладки проводки по сути представляет собой тот же самый короб, только иного профиля. Единственно, что идет он по полу или потолку и, естественно, в глаза не бросается. Но от подъемов к розеткам и спускам к выключателям никуда не деться.

Прокладка непосредственно по несущей конструкции.

Провод при этом крепится скобами. На мой взгляд достаточно неудобно, особенно при параллельном размещении нескольких линий. Внешний вид также оставляет желать лучшего.

Так считают многие, поэтому этот способ не популярен, хотя из всех перечисленных по материальным затратам является наиболее дешевым.

Изделия из полиэтилена

Современность, диктующая каждому из нас свои правила, предлагает к услугам потребителей рынка любого сегмента возможность выбора. Не является исключением и объект нашего обсуждения — проводка электрокабеля в трубах.

Выбор представлен пластиковыми, медными, стальными и алюминиевыми образцами. У каждого из них различная рыночная цена. Многое зависит и непосредственно от самого кабеля, и от типа помещения.

Но один из материалов пригоден к использованию абсолютно в любой среде при любых условиях — пластиковые трубы.

Помимо того, стоимость пластикового аналога позволяет добавить еще одну галочку в колонку преимуществ данного элемента, так как она фактически идентична стоимости других типов труб, которые были перечислены выше.

  1. Еще одним преимуществом, которое характерно для таких элементов, как пластиковые трубы, является простота монтажа. Если для соединения стальных и алюминиевых аналогов необходимо использовать специальные сварочные аппараты, то пластиковые трубы могут быть соединены посредством обычных горелок или же муфт, которые не являются дефицитом на рынке.
  2. Так же пластиковые магистрали могут быть проложены под углом, вне зависимости от количества изгибов. Для того чтобы реализовать изгиб, можно прибегнуть к покупке угловых переходников. В свою очередь, используя пластиковые трубы, можно немного сэкономить и осуществить приобретение кабеля с изоляцией не столь высокого качества. Ведь пластик не является проводником, и даже в случае разрыва кабеля по каким-то причинам, опасности проводка в пластиковой трубе не представляет никакой.

В силу вышеперечисленных причин можно сделать вывод, что для пущей экономии и простоты монтажных работ лучше всего использовать , которые обладают большим количеством преимуществ над перечисленными аналогами.

Но бывают ситуации, когда такие материалы не подходят, и лишь металлические аналоги являются спасением. К примеру, когда речь идет о прокладке кабеля в бетонном перекрытии или в фундаменте. В таком случае, на первом плане прочность.

Виды прокладки кабеля внутри строения не являются новостью и чем-то необычным для нас, тем более, что в большинстве квартир разводка реализована как раз таким образом. Но такие типы трассы уже исчерпали себя в виду сложности монтажа и ремонтных работ.

Так, к примеру, в случае разрыва или же других причин, по которым требуется замена проводки, домочадцу придется прибегнуть к масштабным ремонтным работам — долблению всей магистрали. А это сложно и не эстетично. Кроме того, необходимо позаботиться о наличии перфоратора, вещи не дешевой.

В случае же использования для проводки кабеля трубки, при необходимости проведения ремонтных работ вовсе необязательно прибегать к помощи электрика — все работы можно произвести самому без применения оборудования и наличия опыта работы в данной сфере. В силу свободного движения кабеля по трубе, его можно легко вытащить и проверить на наличие разрывов или окисления. В свою очередь, понимание и знание причины поломки свидетельствует о том, что полдела уже сделано.

Преимущество данного варианта

Достоинство проведения проводки в металлических и ПВХ трубах заключается в следующем:

  1. Электропроводка надежно защищается от механических повреждений и неблагоприятных погодных условий (если монтаж электросети будет производиться на улице).
  2. Выполняется ПУЭ п. 7.1.37 «Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.». То есть вы сможете заменить проводку, не вскрывая обшивку стен, привязав к старому кабелю новый, например.
  3. К электропроводке в деревянных домах выдвигается ряд требований ПУЭ, пункт 15.15 и другие в СП 256.1325800.2016 (это актуализированная версия СП 31.110) и других нормативных документов об электроустановках и пожарной безопасности.
  4. При прокладке проводки под землей будет обеспечена защита электропроводки от грызунов, а также от повреждения твердыми предметами, содержащимся в грунте.

Как Вы видите, использовать данный способ электромонтажа нужно из соображений электро- и пожаробезопасности.

Это интересно: Внутренняя молниезащита дома (видео)

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

  • Легкость установки.
  • Минимальное нарушение целостности стен (потолка).
  • Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

  • Малопривлекательный внешний вид.
  • Необходимость учета технических норм помещения.
  • Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики. Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

  1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
  2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
  3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
  4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
  5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
  6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
  7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
  8. Пренебрежение ТБ. Правила техники безопасности написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
  9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
  10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные. Монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Условия монтажа открытой проводки

Общие требования к электропроводке открытого типа изложены в ПУЭ 7 (гл. 2.1). Их соблюдение гарантирует безопасную эксплуатацию:

  • нельзя размещать пучки кабеля вблизи отопительных приборов, так как при длительном воздействии повышенных температур изоляция разрушается;
  • жилы не должны проходить вблизи труб, допустимое расстояние до трубопровода с горючей жидкостью, газом ≥ 400 мм, с негорючим веществом ≥ 100 мм;
  • в местах стыковки устанавливают распределительные коробки, их размещают в легкодоступных зонах;
  • в санузлах, других помещениях с повышенной влажностью прокладывают кабель с двумя-тремя слоями изоляции;
  • в помещении с подвесным потолком кабель крепят к стенам;
  • минимальное расстояние от проема, угла 150 мм.

Линии располагают только вертикально или горизонтальноВажно! Запрещено прокладывать провода по диагонали, все повороты выполняют под углом 90° с радиусом изгиба не менее 3 см. Вам это будет интересно Укладка кабеля

Вам это будет интересно Укладка кабеля

По действующим требованиям выключатели можно устанавливать на высоте 60 см, а розетки в 20 см от линии пола.

Выполнение соединений в распределительных коробках

Все соединения или отводы проводов необходимо делать только в специальных распределительных коробках. Для соединения используют скрутку, пайку, сварку или специальные зажимы. Скруткой нужно пользоваться только в крайнем случае, а вот скручивать вместе одножильный и многожильные провода нельзя. Такая скрутка будет очень непрочной. При использовании винтовых зажимов многожильные провода нужно облудить.

Такой припой широко распространен, имеет невысокую температуру плавления и высокую прочность. Паять можно обыкновенным паяльником с мощностью не менее 65 Вт. Более слабый паяльник не сможет за короткое время прогреть место спайки, в результате нагреется большой участок, включая изоляцию, которая начнет плавиться. Слабый нагрев образует непрочное соединение, которое за короткое время разрушится самостоятельно. При пайке нужно использовать флюс. В большинстве случаев достаточно обыкновенной канифоли или ее раствора в этиловом спирте.

Слегка потемневшие от окисла провода можно паять при помощи бескислотного активированного флюса, например ЛТИ-120. Ни в коем случае нельзя использовать активный флюс, особенно хлористый цинк или любимую жестянщиками паяльную кислоту. Такой флюс требует тщательного смывания с места пайки для предотвращения разрушения проводов.

Для изоляции соединений нужна тканевая изоляционная лента или специальные пластиковые колпачки. Обычная ПВХ изолента от нагревания плавится или расползается, оголяя место скрутки, что может привести к замыканию.
