Люминесцентные лампы: параметры, устройство, схема, плюсы и минусы по сравнению с другими

Компактные люминесцентные лампы

Хотя современные линейные люминесцентные лампы имеют множество достоинств, однако для использования в быту они не подходят, так как имеют большие габариты и ограничивают возможности дизайна в квартире. Благодаря техническому прогрессу, появилась возможность трубки линейных ламп изгибать в любую форму и сделать электронный балласт малогабаритным. Запатентована компактная люминесцентная лапа была в 1984 году. Размер компактной лампочки стал соизмерим с лампочками накаливания, и появилась возможность заменять последние без переделки светильников. Совсем недавно компактные лампочки называли энергосберегающими лампами, но с появлением светодиодных ламп, это название стало не соответствовать действительности.

Принцип работы компактной лампы не отличается от принципа работы линейной люминесцентной лампы. Так же на концах трубки имеются две нити накала, между которыми при приложении напряжения возникает дуговой разряд, излучающий ультрафиолетовые волны, под действием которых люминофор начинает светиться.

Срок службы компактной лампы

Срок службы компактных ламп по данным производителей составляет 8000 часов и существенно сокращается от нестабильности питающего напряжения в сети, частотой включения-выключения лампы, работой в условиях пониженной или повышенной температуры окружающей среды. Как показала практика, чаще всего компактные лампы выходят из строя по причине перегорания нитей накала. Второе место занимает отказ радиоэлементов в схеме электронного балласта.

Конструкция компактной лампы

Конструкция компактной лампы представляет собой две чашки из термостойкой пластмассы, в одной закреплена трубка, а на другой установлен цоколь. Компактные лампы, как и лампы накаливания, выпускаются с , это позволяет вкручивать их в существующие светильники вместо ламп накаливания. В полости чашек находится печатная плата, на которой размещена схема пускорегулирующего устройства. Такая конструкция позволяет разобрать лампу, проверить целостность нитей накала и в случае их исправности отремонтировать электронику. Если нить накала в обрыве, то лампа подлежит утилизации.

Часть потребляемой компактной лампочкой мощности теряется и выделяется в схеме пускорегулирующего устройства в виде тепла. Так как в чашках перфорация для циркуляции воздуха для охлаждения отсутствует, то радиоэлементам приходится работать в области предельной температуры. Эти условия существенно снижают срок службы радиоэлементов, особенно высоковольтного электролитического конденсатора. Таким образом, выход из строя радиоэлементов является одной из причин перегорания нитей накала лампы.

Выше приведена типовая электрическая схема пускорегулирующего устройства. Качественное пускорегулирующее устройство должно зажигать лампу спустя 0,5-1 секунду после ее включения, то есть, когда нити накала уже разогрелись. Такой режим включения существенно продлевает срок службы нитей накала и как следствие, самой лампы.

Цветовая температура компактной лампы

В продаже представлены компактные люминесцентные лампы цветовых температур 2700°K, 3300°K, 4200°K, 5100°K, 6400°K. Чем выше число, тем белее излучаемый свет. Лампа с цветовой температурой 2700°K излучает свет, как лампа накаливания, 4200°K светит теплым белым цветом, а 6400°K холодным белым. Восприятие человеком света зависит от времени суток. В дневное время лучше воспринимается белый свет, а в вечернее и ночное – с желтым оттенком, как светит лампа накаливания. Этот факт надо учитывать при выборе компактной лампы.

В настоящее время компактные лампы, еще не успев вытеснить из эксплуатации лампы накаливания, уже морально устарели. На смену им пришли светодиодные лампы, многократно превосходящие по техническим характеристикам люминесцентные лампы.

Как выбрать лампу

При выборе лампы важен температурный режим использования прибора, показатель электрического напряжения в сети, размеры ламп, сила светового потока, оттенок излучения. Параметры цоколей люминесцентных ламп должны соответствовать типам светильников, торшеров и т.д.

Различается подбор ламп по типу помещения (прихожие, гостиные, спальни, ванные и т.д.). Для жилых пространств подходят модели с резьбовым цоколем и электронным балластом, т.к. не имеют резкого мерцания и бесшумны.

Для прихожих необходимы мощные светильники с интенсивным, при этом рассеянным освещением. Для настенных бра подойдут приборы компактного типа с теплым оттенком (930) и цветопередачей высокого качества. Над карнизом под потолком можно монтировать ленточные светильники с лампами холодного оттенка (860) и трубчатой конструкцией.

В гостиной люминесцентные устройства используются для бра, которые монтируются для подсветки зон либо декоративных элементов. Цвет подбирается белый, высокого качества (940). Возможен монтаж осветительных устройств по периметру потолка.

В спальни рекомендуется выбирать люминесцентные приборы стандартные с показателем 930-933 либо компактные устройства с похожими качествами.

Освещение в кухонной зоне должно быть многоуровневым (общим и локальным). В качестве потолочных рекомендованы компактные устройства мощностью не меньше 20 Вт, оттенок света должен быть теплым, с показателем не ниже 840. Для обустройства рабочей зоны на кухне оптимальны лампы линейные люминесцентные, не создающие блики на поверхностях.

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что такое цветовая температура светодиодных ламп?

Все типы и виды цоколей для ламп освещения — правила маркировки и в чём отличия

Что измеряется в люменах и какие нормы освещенности на 1 квадратный метр?

Как подключить люминесцентную лампу — схемы с дросселем и балластом

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Плюсы и минусы работы люминесцентных ламп

ПреимуществаНедостатки
Характеристика работы

Минимальное энергопотребление.

На 80% меньше, чем лампа накаливания. Расходы на свет значительно сократятся!

Мерцание (осцилляция) и гудение.

Лампа работает от источника переменного тока, но ее инерционность мала, поэтому  она мгновенно вспыхивает и гаснет по 30 раз в одну секунду. Такое мерцание человек не чувствует, так как инерционность зрения у нас около 0,1 секунды. Но мышцы хрусталика постоянно напрягаются и расслабляются.  Возникает утомление глаз. Лампа гудит, когда подключена к дополнительному устройству для адаптации к стандартному напряжению в сети – дросселю.

НО! Гудение и мерцание легко устранить с помощью применения электронного пускорегулирующего аппарата – ЭПРА (современный аналог дросселя). Его можно приобрести отдельно или купить лампу со встроенным ЭПРА – такие источники света не гудят и не мерцают, в отличие от устаревших моделей. Современное люминесцентное освещение ровное и комфортное для глаз

Большой срок службы.

До 13 000 ч (у ламп накаливания – 1000 ч). Это дает возможность устанавливать энергосберегающую лампу даже там, где вы будете редко ее менять (например, во встроенной нише)

Длинная фаза разогрева.

Работать в полную силу начинает не мгновенно, а приблизительно через 2 минуты, когда наберет свою максимальную яркость.

НО! Устраняется с помощью ЭПРА

Качество излучаемого света

Высокая светоодача.

В 5 раз выше, чем у лампы накаливания. Электроэнергия, потребленная энергосберегающей лампой, преобразуется в свет, а в лампе накаливания 80% энергоресурса тратится на раскаливание вольфрамовой нити. К примеру, люминесцентная лампа на 6 Вт дает столько же света, сколько лампа накаливания на 30 Вт

Тускнеет со временем.

В конце срока службы лампа светит менее ярко, так как истончается слой люминофора на внутренней поверхности колбы.

НО! Потеря яркости – незначительный минус.  К примеру, лампа накаливания мгновенно гаснет, как только у нее сгорает вольфрамовая нить. Люминесцентная, тускнея, предупреждает, что скоро необходимо будет ее заменить

Низкая теплоотдача.

Выделяет мало тепла, так как вся потребляемая энергия преобразуется в свет. Не нагреваются светильники и окружающие предметы, чего не скажешь о лампе накаливания. Люминесцентная лампа может  использоваться даже в хрупких люстрах из тонкого стекла, пластиковых и деревянных светильниках



Разнообразие цветовой гаммы светового потока.

Цветовая температура по шкале Кельвина (оттенки светового потока) составляет от 2700 до 6400 К: теплый белый, нейтральный белый, холодный белый (у лампы накаливания – только теплый белый)



Рассеянный свет.

Распределяется ровно и спокойно. У ламп накаливания – ярко и прицельно, так как исходит только от вольфрамовой нити. Энергосберегающая лампа  светится всей своей поверхностью, поэтому глаз человека меньше утомляется


Особенности применения

Распространена широко.

Применяется в любых учреждениях, в том числе образовательных и медицинских,  на производствах

Рекомендовано размещать источник света на расстоянии не менее 30 см от глаз человека.

Связано с тем, что люминесцентная лампа излучает некоторое количество ультрафиолета.

НО! Размещают в основном на потолке. Кроме того, ультрафиолет, излучаемый в малых дозах лампой, не причиняет особого вреда здоровью. К примеру, в солярии или на солнце мы получаем гораздо больше УФ-лучей



Необходима специальная утилизация.

Внутри колбы находится ртуть в количестве от 1 до 70 мг.

НО! Сама по себе содержащаяся в колбе  ртуть не опасна для человека, даже если случайно разбить лампу. Ртуть представляет опасность, когда накапливается в организме человека (например, при работе на вредном производстве).

Проблема утилизации давно решена. Она регулируется «Правилами обращения с отходами производства и потребления в части осветительных устройств, электрических ламп». Созданы полигоны по утилизации, принимающие перегоревшие лампы от населения бесплатно. Например, в районных ЖЭКах или крупных торговых центрах установлены специальные контейнеры для приема ламп

Срок службы

В качественных энергосберегающих лампах находится специальное устройство для предварительного прогрева электродов и зажигания лампы не мгновенно, а с небольшой задержкой («плавный старт»). Прогрев значительно продлевает срок службы КЛЛ. Его отсутствие в дешевых лампах приводит к тому, что долговечность таких ламп почти не отличается от срока службы ламп накаливания. Зато качественные КЛЛ работают до 15 тыс. час.

Считается, что каждое включение КЛЛ расходует до 2 час от заявленного срока службы. Особенно вредно включение/выключение: дело в том, что в горячей лампе не действует сберегающий электроды плавный старт. Поэтому выключенную лампу не следует вновь включать ранее, чем через несколько минут.

Особенности люминесцентных светильников

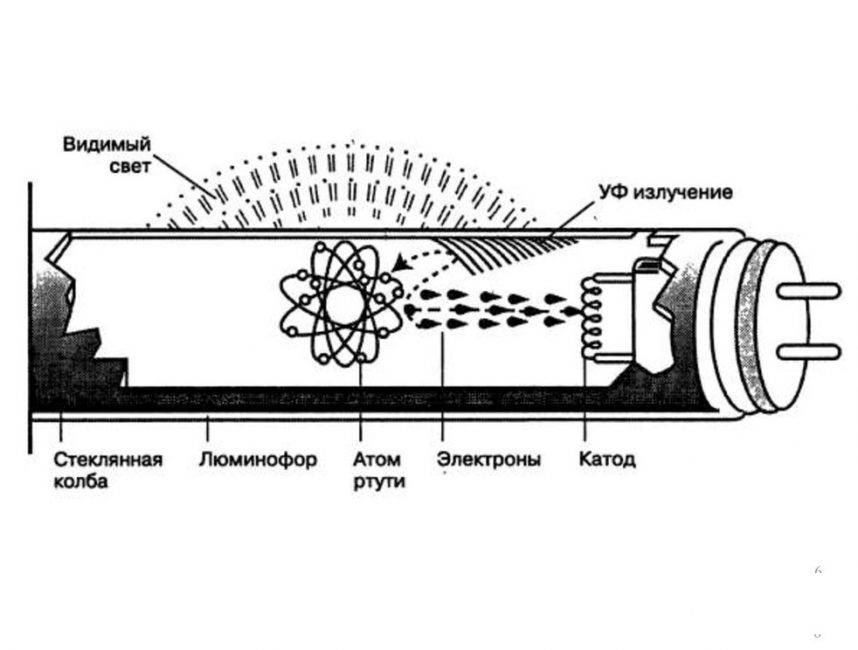

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

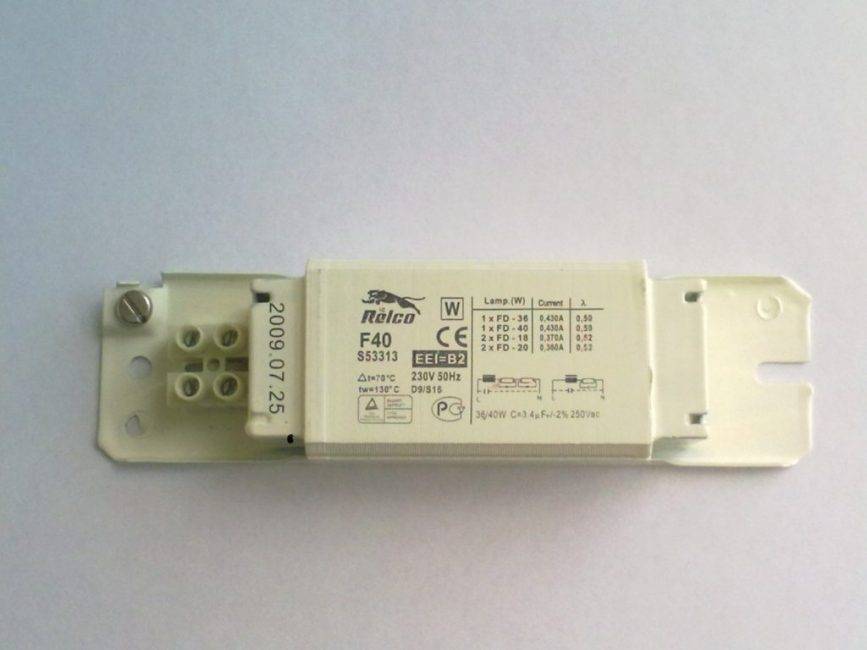

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

Электронный пускорегулирующий аппарат

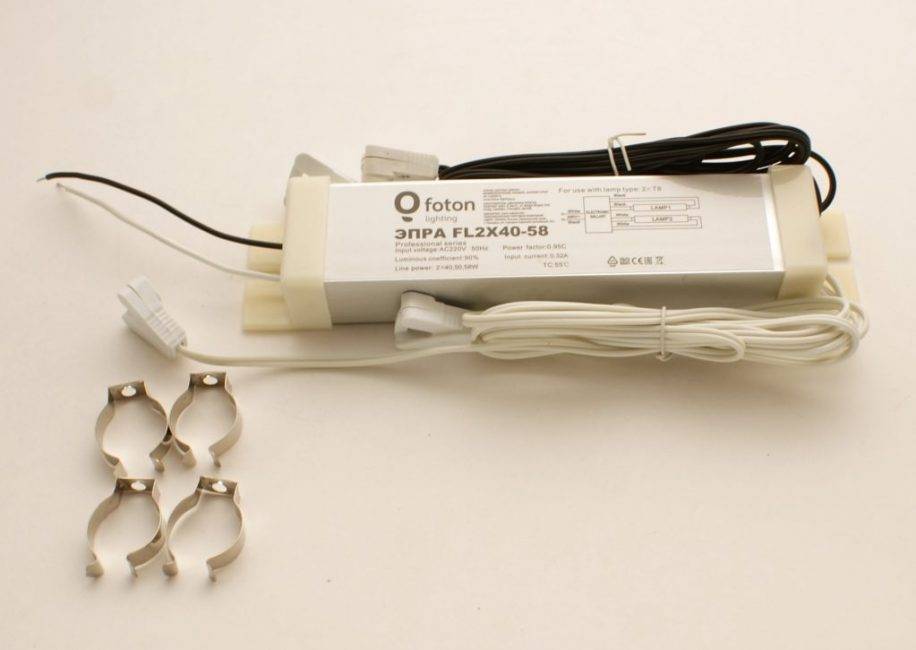

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Люминесцентная лампа: принцип действия, достоинства и недостатки

— Принцип действия люминесцентных ламп

— Достоинства и недостатки люминесцентных ламп

Принцип действия Принцип действия люминесцентной лампы низкого давления основан на дуговом разряде в парах ртути низкого давления. Получающееся при этом ультрафиолетовое излучение преобразуется в видимое в слое люминофора, покрывающего внутренние стенки лампы. Лампы представляют собой длинные стеклянные трубки, в торцы которых впаяны ножки, несущие по два электрода, между которыми находится катод в виде спирали. В трубку лампы введены пары ртути и инертный газ, главным образом аргон. Назначением инертных газов является обеспечение надежного загорания лампы и уменьшение распыления катодов. На внутреннюю поверхность трубки нанесен слой люминофора. Если к электродам, вставленным в концы стеклянной трубки, которая заполнена разряженным инертным газом или парами металла, приложить напряжение из расчета не менее 500. 2000 В на 1 м длины трубки, то свободные электроны в полости трубки начинают лететь в сторону электрода с положительным зарядом. Когда к электродам приложено переменное напряжение, направление движения электронов изменяется с частотой приложенного напряжения.В своем движении электроны встречаются с нейтральными атомами газа — заполнителя полости трубки — и ионизируют их, выбивая электроны с верхней орбиты в пространство. Возбужденные таким образом атомы, вновь сталкиваясь с электронами, снова превращаются в нейтральные атомы. Это обратное превращение сопровождается излучением кванта световой энергии. Каждому инертному газу и парам металла соответствует свой спектральный состав излучаемого света: . трубки с гелием светятся светло-желтым или бледно-розовым светом; • трубки с неоном — красным светом; трубки с аргоном — голубым светом. Смешивая инертные газы или нанося люминофоры на поверхность разрядной трубки, получают различные оттенки свечения. Люминесцентные лампы дневного и белого света выполняют в виде прямой или дугообразной трубки из обычного стекла, не пропускающего короткие ультрафиолетовые лучи. Электроды изготавливают из вольфрамовой проволоки. Трубку заполняют смесью аргона и паров ртути. Внутри поверхность трубки покрыта люминофором — специальным составом, который светится под воздействием ультрафиолетовых лучей, возникающих при электрическом разряде в парах ртути. Аргон способствует надежному горению разряда в трубке.

Достоинства люминесцентных ламп. Основным преимуществом люминесцентных ламп по сравнению с лампами накаливания являются: . более высокий коэффициент полезного действия (15. 20%), высокая световая отдача и в несколько раз больший срок службы. Таким образом, при затрате той же мощности достигается значительно большая освещенность по сравнению с лампами накаливания; . правильный выбор ламп по цветности может создать освещение, близкое к естественному; о благоприятные спектры излучения, обеспечивающие высокое качество цветопередачи; . люминесцентные лампы значительно менее чувствительны к повышениям напряжения, поэтому их экономично применять на лестничных клетках и в помещениях, освещаемых ночью, когда в сети напряжение повышено. Лампы накаливания (очень чувствительные к повышениям напряжения) быстро перегорают; . малая себестоимость; . низкая яркость поверхности и ее низкая температура (до 50 °С) Недостатки люминесцентных ламп Основным недостатками люминесцентных ламп по сравнению с лампами накаливания являются: « сложность схемы включения; • ограниченная единичная мощность (до 150 Вт); • зависимость от температуры окружающей среды (при снижении температуры лампы могут гаснуть или не зажигаться); » значительное снижение светового потока к концу срока службы; • вредные для зрения пульсации светового потока; » акустические помехи и повышенная шумность работы; в при снижении напряжения сети более чем на 10% от номинального значения лампа не зажигается; » дополнительные потери энергии в пускорегулирующеи аппаратуре, достигающие 25. 35% мощности ламп; • наличие радиопомех; • лампы содержат вредные для здоровья вещества, поэтому вышедшие из строя газоразрядные лампы требуют тщательной утилизации.

Классификация люминесцентных ламп

По показателю спектрального излучения приборы люминесцентного типа подразделяются на 3 категории:

  • стандартные;
  • с усовершенствованной передачей цвета;
  • со специальными функциональными назначениями.

Стандартные приборы снабжаются люминофорами однослойными, позволяющими излучать разные тона белого. Приборы оптимальны для освещения жилых помещений, административных и производственных блоков.

Люминесцентные лампы с усовершенствованной передачей света оснащаются люминофором с 3-5 слоями. Структура позволяет качественно отражать оттенки за счет усиленной световой отдачи (на 12% больше типовых ламп). Модели подходят для витрин магазинов, выставочных залов и т.д.

Люминесцентные лампы специализированного назначения совершенствуются с помощью разных составов в трубке, позволяющих поддерживать заданную частоту спектра. Устройства применяют в больницах, концертных залах и т.д.

Приборы разделяются на модели высокого и низкого давления.

Конструкции с высоким давлением оптимальны для монтажа в уличных лампах и приборах, имеющих большую мощность.

Двухламповые светильники мощностью 2×36

Наиболее распространёнными в использовании являются накладные светильники 2х36, благодаря возможности их различного крепления в помещениях. Потолочный светильник 2х36 характеризуется тем, что обладает защитой от пыли и влаги, что обуславливает его применение в запыленных помещениях производственного и учебного типа. В бытовых условиях допускается использование двухламповых светильников 2х36, имеющих потолочный или накладной типы и используемые в ванных комнатах при наличии специальной защиты от брызг. Конструкции 2х36 растрового типа монтируются в офисные помещения, обеспечивая в них направленность лучей во все стороны, как от стен, так и от потолка.

Варианты подключений

Подключение с использованием электромагнитного баланса (ЭмПРА)

Наиболее распространенный тип подключения люминесцентного источника света — схема со стартером, где используется ЭмПРА.

Принцип действия схемы базируется на том, что в результате подключения питания в стартере возникает разряд и происходит замыкание биметаллических электродов.

Ток в электроцепи проводников и стартера ограничивается только внутренним дроссельным сопротивлением. В результате рабочий ток в лампочке увеличивается почти в три раза, происходит стремительный нагрев электродов, а после потери температуры проводниками возникает самоиндукция и зажигание лампы.

Недостатки схемы:

  1. В сравнении с другими способами это довольно затратный вариант с точки зрения расхода электроэнергии.
  2. Пуск занимает не меньше 1 – 3 секунд (в зависимости от степени износа источника света).
  3. Невозможность работы при низкой температуре воздуха (например, в условиях неотапливаемого подвального или гаражного помещения).
  4. Имеется стробоскопический эффект мигания лампочки. Этот фактор отрицательно действует на человеческое зрение. Такое освещение нельзя применять в производственных целях, потому что быстро движущиеся предметы (например, заготовка в токарном станке) кажутся неподвижными.
  5. Неприятное гудение дроссельных пластинок. По мере износа устройства звук нарастает.

Схема включения устроена таким образом, что в ней есть один дроссель на две лампочки. Индуктивности дросселя должно хватать на оба источника света. Используются стартеры на 127 Вольт. Для одноламповой схемы они не подходят, там нужны устройства на 220 Вольт.

На картинке внизу показано бездроссельное подключение. Стартер отсутствует.

Схема используется в случае перегорания у ламп нитей накала. Используется повышающий трансформатор Т1 и конденсатор С1, ограничивающий ток, идущий через лампочку от 220-вольтной сети.

Следующая схема используется для лампочек с перегоревшими нитями. Однако отсутствует необходимость в повышающем трансформаторе, благодаря чему конструкция устройства становится проще.

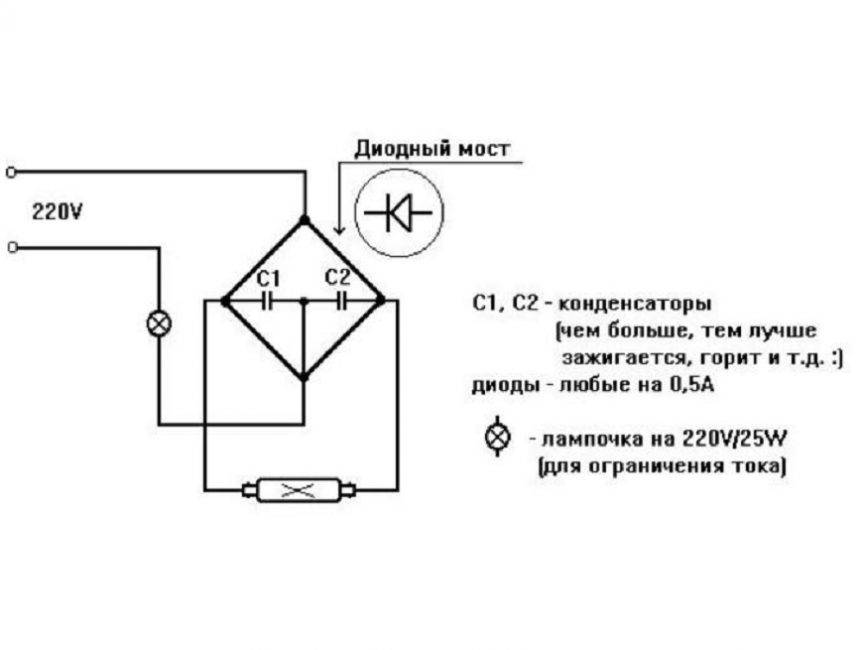

Ниже показан способ использования диодного выпрямительного моста, который нивелирует мерцание лампочки.

На рисунке внизу та же методика, но в более сложном исполнении.

Две трубки и два дросселя

Чтобы подключить лампу дневного света, можно использовать последовательное подключение:

  1. Фаза от проводки направляется на вход дросселя.
  2. От дроссельного выхода фаза идет на контакт источника света (1). Со второго контакта направляется на стартер (1).
  3. Со стартера (1) отходит на вторую контактную пару этой же лампочки (1). Оставшийся контакт стыкуют с нулем (N).

Тем же образом подключают вторую трубку. Вначале дроссель, затем один контакт лампочки (2). Второй контакт группы направляется на второй стартер. Выход стартера объединяется со второй парой контактов источника света (2). Оставшийся контакт следует подсоединить к нулю ввода.

Схема подключения двух ламп от одного дросселя

Схема предусматривает наличие двух стартеров и одного дросселя. Наиболее дорогостоящий элемент схемы — дросселя. Более экономный вариант — двухламповый светильник с дросселем.

О том, как реализовать схему, рассказывается в видео.

Люминесцентные светильники: характеристики и устройство

Люминесцентными светильниками принято считать устройства, работающие с соответствующим видом газоразрядных ламп. Принцип работы источников света основан на способности электрического тока излучать световые волны ультрафиолетового спектра при прохождении через металлизированный газ.

В люминесцентных лампах используются ртутные пары и минеральный люминофор, преобразующий ультрафиолетовое свечение в свет видимого спектра. Лампы имеют продолжительный срок службы (> 5 лет), хорошую яркость, превышающую аналогичный показатель ламп накаливания в несколько раз, и более широкие возможности в плане оттенков и температуры свечения.

Как выбирать и какие покупать энергосберегающие лампы

При выборе энергосберегающих ламп стоит обращать внимание на используемые в производстве технологии. У лампы должен быть обязательно указан гарантийный срок

Лучше покупать дампы со знаком «ЭКО технология». Использование SMD- и PCB-сборки и машинной пайки увеличивает срок работы лампы. Не должны отсутствовать фильтры для подавления пространственных электромагнитных помех, которые увеличивают срок службы энергосберегающей лампы.

Что касается выбора производителя ламп или конкретной модели, то здесь ответ стандартный. Лучше покупать лампы известных производителей: Philips, Osram, Feron и т.д. Есть и такие производители, которые зарекомендовали себя не лучшим образом. С отзывами покупателей их продукции можно ознакомиться на различных форумах, посвящённых обсуждению бытовой техники и электроприборов.

Различия между КЛЛ

Колба компактной люминесцентной энергосберегающей лампы бывает:

  • U-образная (2 трубки расположены параллельно, разработана для встроенных светильников);
  • с тремя или четырьмя трубками – короче U-образной, разработана для небольших светильников;
  • в виде спирали (закрученной трубки);
  • 2 трубки на одной плоскости для освещения помещений с большой площадью, вставляется в накладные плоские светильники накладного типа;
  • в виде кольца с большим потоком света.

Встречаются и более экзотические конструкции: квадратные, с шестью трубками. Мощность зависит от длины колбы, варьирующей в пределах 13,6- 151,4 см.

Выпускаются изделия различного цвета, более широкий ассортимент у зарубежных производителей. Например, Philips предлагает КЛЛ с встроенным фотоэлементом для наружного освещения. Лампа включается/выключается в зависимости от уровня естественного освещения.

Цоколь

Существует примерно 20 разновидностей цоколей для ламп КЛЛ, так как для каждого изделия, отличающегося по мощности, разрабатывается свой.

Самые распространенные:

  • Е14, Е27 и E40 – для замены лампочки накаливания, из-за отличий в размерах подходят не для всех светильников;
  • G23 – используется с вдвое сложенной трубкой и электромагнитным дросселем, для освещения душевых и ванных, установки в настольные и настенные светильники;
  • 2G7 – с вдвое сложенной трубкой, ПРА электронный (без стартера);
  • G24 – с вчетверо сложенной трубкой, можно использовать в быту и промышленности;
  • G53 – для замены галогенных лампочек, выполнен в виде диска с диаметром 73 мм и толщиной 16-20 мм, встроен отражатель, рассеиватель и электронный ПРА, светильник может быть обычный или с герметичным корпусом;
  • 2D – квадратный, колба изогнута на плоскости, стартер электронный, встроенный, расстояние между контактами 8 мм, используется при устройстве декоративного освещения.

Мощность

Мощность КЛЛ 5-55 Вт, в быту используются изделия на 5-23 Вт. Остальные невозможно вставить вместо лампочек накаливания

Это основной параметр, на который при покупке обращает внимание рядовой потребитель

При выборе можно использовать данные из таблицы:

Накаливания (Вт)КЛЛ (Вт)
205
408
6012
7515
10020
15030
20040

Самые популярные изделия:

  • G23 –5-14 Вт;
  • G24 – 10-36 Вт;
  • G53 – 6-11 Вт;
  • 2D –16, 28 или 36 Вт.

Цветовая температура

Цвет свечения на российской продукции (по ГОСТ 6825) определить просто:

  • ТБ — тепло-белый (2700 — 3300 К);
  • Б — белый (3500 К)
  • Е — холодно-белой (4200 К);
  • ХБ — естественной (5000 К);
  • Д – дневной (6500 К) – для рабочих кабинетов;
  • С – синий;
  • Г – голубой;
  • З – зеленый;
  • Ж – желтый;
  • К – красный.

Зарубежные производители продукцию маркируют каждый по-своему, расшифровка может создать проблемы.

Индекс цветопередачи

У ламп КЛЛ индекс CRI от 60 до 98 Ra. Даже у одного производителя могут быть изделия с разным значением, чем больше цифра, тем выше цена.

Характеристики следующие:

  • от 90 или 1А – очень хороший показатель;
  • 80-89 или 1А и хорошая 70-79 или 2А — хороший;
  • 60-69 или 2В и 40-59 или 3 – достаточный;
  • до 39 или 4 — недостаточный.

Особенности конструкции

Колбы всех ламп, независимо от конфигурации, всегда имеют цилиндрическую форму. Их наружный диаметр составляет 12, 16, 26 и 38 мм. Чаще всего источники света изготавливаются прямыми, но некоторые из них сформированы в кольцо, букву U, спираль и т.д.

Устройство люминесцентной лампы предполагает герметичное соединение торцов со стеклянными ножками, внутри которых установлены зажигательные электроды. Они изготавливаются из вольфрама и закручиваются в спираль, так же как у обычных ламп накаливания. Снаружи электроды соединяются со штырьками цоколя, выполняющими функцию контактов. Устройства прямой и U-образной формы для светильника оборудованы двумя видами цоколей – G5 и G13. В указанной маркировке цифры означают размер зазора между штыревыми контактами в миллиметрах.
Рассматривая вопрос, как устроена лампа, следует помнить, что в одну из стеклянных ножек впаян специальный штенгель, через который производится откачка воздуха изнутри колбы. После этого внутрь закачивается инертный газ с небольшим количеством ртути, примерно 30 мг. Вместо чистой ртути может использоваться амальгама, представляющая собой ее сплавы с такими металлами, как индий, висмут и другие. Вольфрамовые электроды покрываются активирующим веществом. Для этой цели используются оксиды бария, кальция или стронция. В некоторых случаях к ним добавляется торий.

Основной функцией электродов является отдача и прием ионов и электронов, обеспечивающих течение электрического тока в пространстве, где образуется разряд. Чтобы запустить процесс термоэмиссии, они разогреваются до температуры 1100-1200 градусов. Электроны начинают вылетать с поверхности активирующего вещества. В процессе эксплуатации слой этих веществ постепенно уменьшается, происходит его оседание на стеклянных стенках, что делает зависимым от этого общий срок эксплуатации люминесцентной лампы.
Максимальное ультрафиолетовое излучение ртути достигается наиболее эффективным использованием разряда. Для этого внутри колбы должна поддерживаться определенная температура. Ее диаметр определяется именно этим техническим условием.

Работоспособность лампы для светильника во многом зависит от плотности тока. Чтобы найти эту величину, необходимо значение тока разделить на площадь сечения цилиндра. Мощность лампы находится в прямой зависимости с ее длиной, поэтому просто так колбу нельзя сделать короче. В связи с этим, габариты стали уменьшаться за счет измененной конфигурации, при которой общая протяженность изделия остается прежней.

Подключение без дросселя

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.


Горох: описание 43 самых популярных сортов, низкорослые, среднерослые и сорта зернофуражного назначения (Фото & Видео) +Отзывы

Недостатки ЛЛ

  • Априорное наличие ртути внутри (ЛЛ без ртути НЕ БЫВАЕТ!) и необходимость отдельной их утилизации как «ртутьсодержащих отходов».
  • Линейчатый (ненатуральный) спектр у «дешёвых» ламп — и повышенная стоимость ламп с многокомпонентным (3, 5 и более) люминофором.
  • Неизбежная деградация люминофора при длительной эксплуатации (снижение светоотдачи и «дрейф спектра» всей лампы).
  • Деградация электродов (перегорание влечёт за собой выход всей лампы из строя).
  • Обязательное наличие ПРА (у современных ламп это компактная Электронная ПРА — ЭПРА).

Любопытно отметить, что последние два недостатка можно «обратить» в «бытовое достоинство»: от перегоревшей компактной лампы (с ЭПРА) можно без переделки отделить ЭПРА и подключить к примерно подходящей по мощности «классической» трубке ЛЛ — и она будет работать!
