Монтаж дорожных люков
При строительстве дорог в проекты закладываются модели с точной геометрией. Посадочное место должно обеспечивать давление люка на опорную плиту не более 7,5 Мпа. При монтаже на нивелированную плиту не требуется корректировка уровня люка к дорожному покрытию. Смонтированное таким образом устройство простоит много лет без замены.
При ремонте с наращиванием дорожного полотна дополнительно устанавливается опорное кольцо между перекрытием и канализационным люком. Назначение элемента состоит в повышении уровня люка и снижении нагрузки на плиту перекрытия. Опорное кольцо уменьшает удельную нагрузку более чем в 10 раз.
Функциональные детали
Выпуклая форма крышек предотвращает накопление дождевой воды, которая при замерзании разрушает конструкцию устройства. Ребристая поверхность улучшает сцепление шин автомобилей и подошв пешеходов.
Параметры канализационных люков бывают стандартного исполнения и специального. Последние отличаются дополнительными элементами, приспособлениями. Некоторые специфические конструкции имеют:
- встроенные устройства для крепежа, необходимые при подъеме крышек грузоподъемными машинами;
- углубления на поверхности для утяжеления всевозможными полимерными или бетонными наполнителями;
- запорные механизмы, которые предотвращают несанкционированные проникновения в колодцы, кражу люков.
В ливневой канализации применяются конструкции с двойными крышками. Верхняя более тяжелая защищает инженерную систему. Нижняя имеет затворные механизмы с надежной фиксацией. Увеличение веса необходимо для предотвращения самопроизвольного открывания канализационных люков на проезжей части.
Нормативные документы
Проектирование и монтаж ливневых систем канализации осуществляется в соответствии со строительными, санитарными нормативными требованиями. Документы регламентируют прогрессивные технические решения, конструкции люков заводского изготовления, современные способы строительно-монтажных работ.
При строительстве ливневой канализации можно использовать типовой проект с внесением корректив, учитывающих особенности конкретного участка. В случае большой площади отвода вод, следует запланировать дополнительные колодцы для очистки. Необходимо включить в проект защитные решетки для сбора крупного мусора.
Требования к люкам
Назначение и метод изготовления канализационных люков из разных материалов регламентируется актуальными стандартами. Технические характеристики изделий определяет ГОСТ 3634-2019, в котором указаны требования к изготовлению люков, дождеприемников и коверов для ливневой канализации.
Указанный ГОСТ содержит маркировку назначения инженерных коммуникаций:
- К − канализация промышленного и бытового назначения;
- Д − канализация отвода дождевых и талых вод.
Кроме двух основных маркировок есть обозначения на люках для специфических коммуникаций:
- крышки для водоснабжения маркируются буквой В;
- гидрант и пожарный водопровод − Г;
- газовая магистраль − ГС;
- теплосеть − ТС;
- телефонная сеть − ГТС.
При литье канализационных люков компания-производитель должна указывать свой товарный знак и год выпуска. Обозначения выполняются произвольным шрифтом на верхней поверхности крышек. Не допускается проскальзывание колес автомобилей по рисунку и маркировке на люке при любых погодных условиях.
Изготовитель должен прикладывать к каждому люку или партии паспорт с указанием даты проведения технического контроля.
Технология монтажа
Правила установки ливневых канализационных люков прописаны в документах СП 32.13330.2018, СНиП 2.04.03-85. Ревизионные колодцы с люками строятся на каждой ветке ливневой канализации.

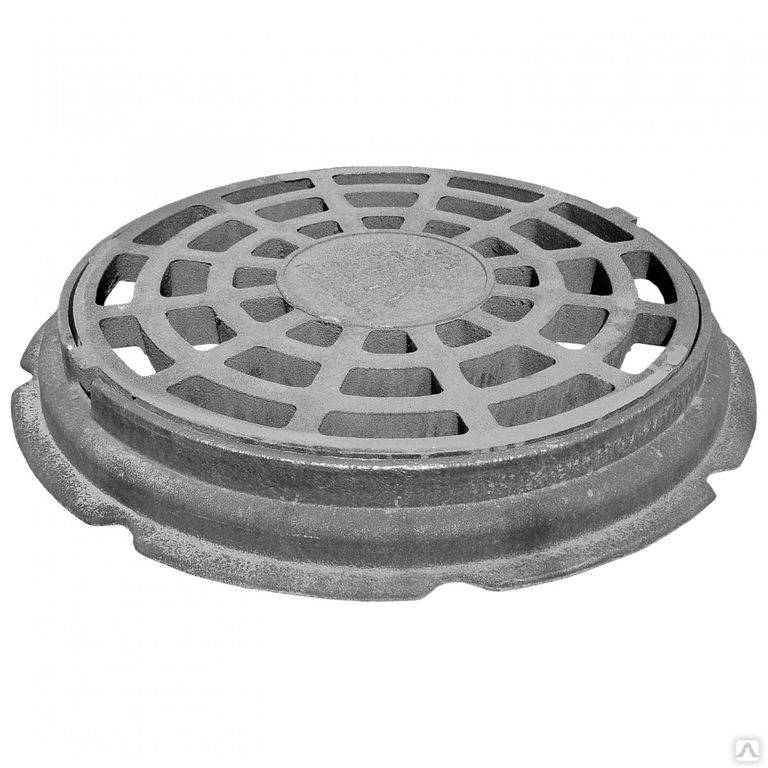

На придомовой территории нужен дополнительный колодец для сбора воды ото всех приемников. Колодцы сооружаются и обустраиваются вдоль дорог и площадок. Чугунный люк устанавливается на бетонную плиту или прочную кирпичную кладку.

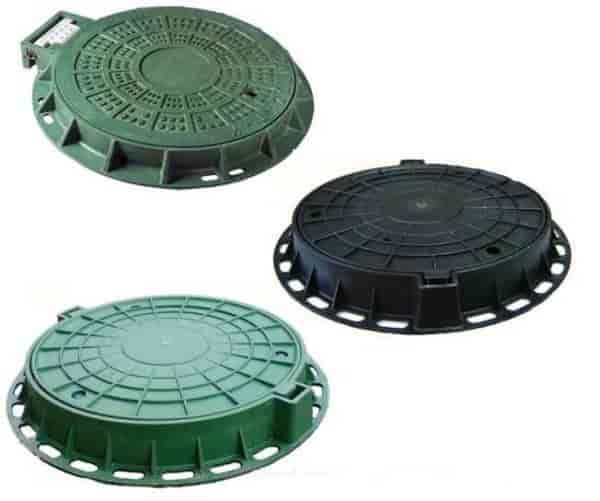

Установка пластикового люка
Процесс монтажа проходит аналогично выполнению инженерных систем обычной канализации. Конструкция люка любой формы состоит из крышки и опалубки, которую иногда называют обечайка. Установка изделия производится в следующей последовательности:
- Закрепление опалубки на горловине колодца. Работы производятся строго по уровню, во избежание деформаций в эксплуатации. Пластиковые канализационные люки оборудованы специальными отверстиями в опалубке для удобства крепления.
- Заливка цементного раствора. Обычно для предотвращения попадания вязкой смеси внутрь колодца используется армирование или удерживающее приспособление. Например, накачивается вставленная в отверстие автомобильная камера.
- Установка крышки люка. Удерживающее приспособление или автомобильная камера удаляется после высыхания раствора. Крышка вставляется в специальные пазы опалубки.
- Люк, смонтированный с выступом над поверхностью горловины колодца, необходимо обустроить отмосткой. Обычно выполняется выемка грунта на расстоянии 1-1,5 м от крышки. Подготовленное углубление заполняется песком, утрамбовывается. Верхняя часть отмостки заливается бетоном. В зеленой зоне канализационные люки декорируются искусственными камнями или с помощью других приемов.
Виды канализационных люков
Специфические формы конструкций люков предотвращают попадание посторонних предметов, мусора внутрь водостоков. Производители канализационных люков предлагают основной вид изделий − круглые. Значительно реже изготавливаются квадратные и другие модели. Как правило, внешняя структура выпуклая, но бывает и плоской.

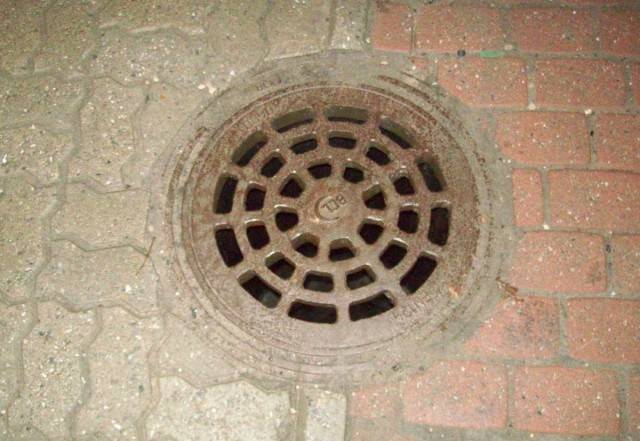

Круглые люки
Классический вариант подходит для большинства шахт с цилиндрическими горловинами. Основные преимущества круглых конструкций:
- устойчивость. При эксплуатации не провалится внутрь в любом положении, не даст большой люфт при закрывании;
- прочность. Благодаря равномерному распределению нагрузки по всей поверхности снижаются риски повреждения отдельных участков;
- компактность. Отсутствие острых углов облегчает транспортировку. Тяжелое изделие можно перекатывать к месту монтажа.
Отличаются функциональные круглые канализационные люки экономичностью. На такие модели тратится до 40% меньше сырья, чем на изделия аналогичных размеров другой формы.
Оригинальные формы
Квадратные и прямоугольные канализационные люки востребованы чаще именно для ливневых сооружений. Стандартные размеры сторон составляют 300-800 мм. Изделия малопригодны для установки в местах интенсивного движения транспорта.
Треугольную форму пытались повсеместно установить в американских городах. Идея состояла в удобстве указания направления дождевого потока. Но они не выдерживали контроля требований безопасности. Постепенно треугольные модели заменили на обычные.
Овальные и другие канализационные люки сложной формы обычно выпускают малыми партиями. Они не предназначены для массовых городских проектов. Такие штучные изделия заказывают для дизайнерских решений – они придают застраиваемой территории уникальный запоминающийся вид. На некоторые эксклюзивные изделия наносится декоративная маркировка, вызывающая интерес коллекционеров.
