Пластиковые короба для вытяжки: обзор видов + правила установки

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

• пленчатого типа;
• в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Виды вытяжек

Различают следующие виды вытяжек для коробов:

1. Купольная подвесная с воздушным фильтром для очистки воздуха, монтируемая непосредственно над источником загрязнения воздуха. Отличается простотой замены и обслуживания.
2. Встраиваемая, устанавливаемая внутри мебели, ниши, потолка. Может иметь нестандартные размеры, поэтому с поиском замены аналогов могут возникать трудности.
3. Плоская, отличающаяся оптимальной мощностью. Способна очищать воздух без дополнительных соединений. Требует частой замены фильтров. Срок их службы минимальный, по сравнению с другими типами вытяжек.

По форме вытяжки бывают:

• угловые;
• островные;
• пристенные.

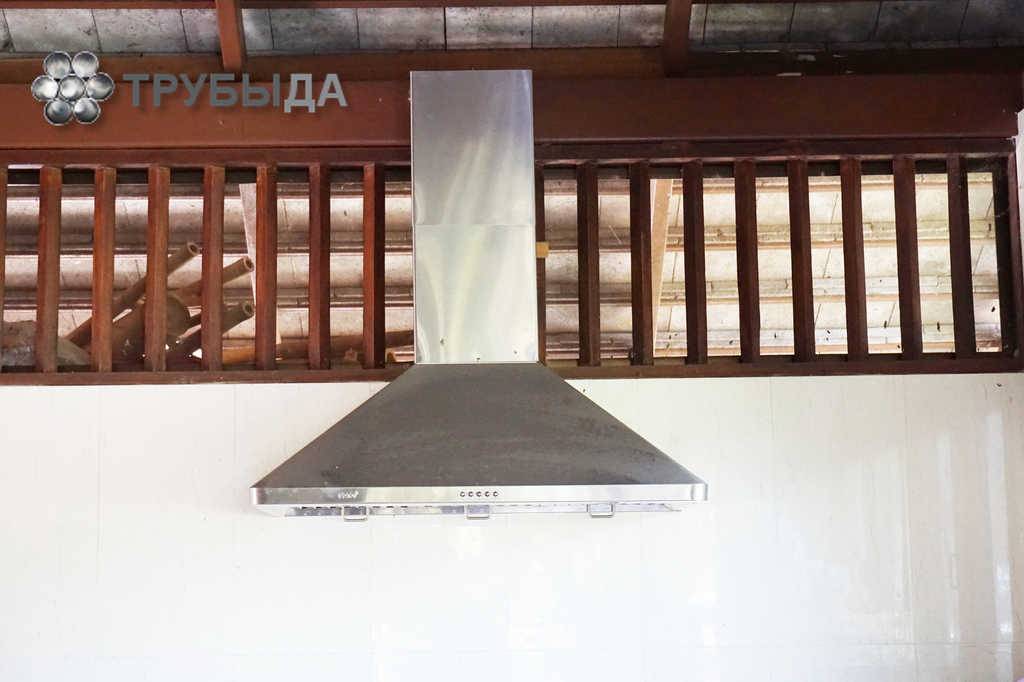

Купольная подвесная вытяжка

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Избавляемся от шума

Обстоятельств шума возможно пара:

• неудачная переделка короба,
• применение вентиляторов,
• в случае если использован гофрированный трубопровод, то его имели возможность не хватает очень сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздушное пространство очень сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае пригодится шумоизоляция вентиляционного короба.

Способов борьбы с шумом кроме этого возможно выделить пара:

покрыть короб слоем шумоизоляции. Таковой материал возможно самоклеющимся, при таких условиях достаточно его по всей поверхности короба,

Обратите внимание! Имеется вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае солидна возможность отсыревания материала и развития грибка на нем

• в случае если главный источник шума – вентилятор, то возможно переустановить его с применением антивибрационных гибких вставок. Либо на менее шумный, кроме этого за самим вентилятором может устанавливаться особая установка для противодействия шуму ,
• может употребляться пластинчатый глушитель,

твёрдые воздуховоды возможно заменить гибкими, трение воздуха о их стены значительно уменьшится, соответственно и неприятность шума провалится сквозь землю.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Выбрать и купить воздуховоды онлайн

Мы договорились о СКИДКАХ для наших читателей в магазине ЛЕРУА МЕРЛЕН.

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет дешевле, чем в магазине (онлайн цена ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными  характеристиками и реальными отзывами покупателей.

Короб для вытяжки из гипсокартона

Неприглядные коммуникации принято скрывать за красивыми фасадами кухонного гарнитура, под слоем краски или помещая в декоративный квадратный короб из фанеры, вагонки или гипсокартона. Сборка последнего требует наличия базовых навыков в обращении с ГКЛ. Любой, кто умеет держать инструмент в руках, соберет декоративный короб для воздуховода бытовой вытяжки. Лучше делать это параллельно с установкой воздуховода и ремонтом комнаты.

Подготовка

Подготавливают инструменты и материалы, необходимые для сооружения короба:

• нож для гипсокартона;
• строительный карандаш (или маркер);
• монтажный уровень;
• ножницы по металлу;
• измерительная рулетка;
• отбивочная нить;
• шуруповерт;
• электродрель;
• фреза (в случае монтажа точечных светильников в короб).

Для резки гипсокартонных листов подойдет любой режущий инструмент вплоть до лезвия. Однако начинающим мастерам экспериментировать не стоит.

Из материалов, помимо потолочного гипсокартона, понадобится:

• металлопрофиль или деревянные рейки для каркаса;
• саморезы и подвесы;
• универсальная шпатлевка;
• материал для декоративной отделки.

Монтаж

Перед сборкой гипсокартонного короба для вытяжки определитесь с местом установки плиты и вытяжного агрегата. Короб, скрывающий воздуховод, обычно примыкает к стене и потолку. В редких случаях он идет только по потолку (для островных вытяжек). Обязательно сделайте разметку на стене для монтажа каркаса.

Алгоритм работ:

1. Наживляем воздуховод так, как он будет пролегать.
2. Делаем разметку для реек.
3. Снимаем трубопровод и крепим направляющие согласно разметке. К стене профиль крепится при помощи саморезов, которые закручивают с шагом в 300-400 мм.
4. Когда направляющие для короба зафиксированы, приступаем к сборке каркаса. Сначала крепятся поперечины, соединяющие направляющий профиль с подвесными элементами конструкции. Шаг между поперечными рейками — от 300 до 500 мм.
5. Далее крепим продольные элементы. Если короб планируется в углу, то подвесная планка будет всего одна.
6. Когда каркас готов, устанавливаем воздуховод, прочно закрепляя и герметизируя все стыки. Если короб будет с подсветкой, на этом этапе сазу подводят необходимые коммуникации.
7. Отрезаем фрагменты гипсокартона нужного размера и крепим элементы к каркасу при помощи саморезов.

Когда короб для вытяжки будет полностью собран, останется покрыть его шпатлевкой и нанести декоративную отделку. Оформляют короб разными способами: делают его сливающимся с общим фоном или выделяют как отдельный предмет интерьера.

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

• прямо над вытяжкой на стыковом сегменте;
• два поворота в углу на втором стыковом сегменте;
• изгиб внутри вентиляционной системы.

1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

https://youtube.com/watch?v=ndeW8PSlgJY

Главное – третий пункт.

Какой воздуховод выбрать: круглый или прямоугольный

Круглые трубы обладают лучшими аэродинамическими свойствами. Но из-за своей формы их неудобно подвешивать и встраивать в стену.

По этой причине в большинстве домов можно наблюдать пластиковую прямоугольную вентиляцию. Особенности формы ухудшают аэродинамику, но подобные каналы удобнее монтировать под потолком или вдоль стены.

Прямоугольные каналы легко скрыть или эргономично встроить в дизайн. Источник fasaddomstroy.ru

Если в помещении не важна эстетика – используйте круглые детали. Если вентиляция является частью дизайна, то предпочтительнее использовать прямоугольные каналы. По деньгам выходит примерно одинаково.

Пластиковый короб ↑

Существуют круглые, квадратные и прямоугольные пластиковые короба для вытяжки. Выбор конструкции во многом зависит от формы вентиляционного отверстия, но следует учесть, что плоские короба, которые так легко прячутся за мебелью или в углу комнаты, обычно рассчитаны на маломощные приборы. А вот трубы с круглым и квадратным сечением справятся с большим объемом воздуха, но замаскировать их не легче, чем гибкую гофру (хотя в любом случае пластиковая конструкция выглядит более эстетично).

Пластиковый короб для вытяжки может выполнять функцию и воздуховода, и декора. Он неплохо выглядит без дополнительной отделки благодаря лаконичному внешнему виду, но при необходимости может быть окрашен в цвет стен или мебели. Прямоугольную конструкцию можно уложить прямо поверх кухонного гарнитура, не прибегая к особым ухищрениям по маскировке.

Плоский пластиковый короб легко прячется на мебели

Плюсы пластиковых коробов:

• Невысокий уровень шума – низкая проводимость материала ощутимо снижает звуковой эффект от работающей вытяжки. Короб практически не резонирует с воздушными потоками еще и благодаря достаточно жесткой конструкции.
• Длительный срок службы – этот материал не подвергается коррозии, хорошо переносит влажность и препятствует скоплению конденсата.
• Гигиеничность – на внутренней поверхности пластика практически не оседают пары жиров и других взвешенных частиц, которых достаточно много в отработанном воздухе. А значит, и примерять на себя роль «трубочиста» придется нечасто.
• Быстрый монтаж – благодаря малому весу с пластиком удобно работать.
• Легкий уход — достаточно всего лишь периодически протирать пластик от пыли влажной тряпкой.

Главные недостатки пластика в основном эстетические: со временем белый короб может пожелтеть или посереть, а цветной – выгореть под воздействием солнечных лучей. Но если воздуховод будет правильно смонтирован и спрятан за козырьком мебели, это не имеет особого значения.

Пластиковый короб для вытяжки на кухне легко собрать своими руками. Монтируется он по принципу «раструб-труба». А большой ассортимент стыковочных соединений и элементов различной длины позволяет установить конструкцию даже в помещении, где много углов и других препятствий. При необходимости подгонку труб можно выполнить и вручную – пластик легко пилится обычной ножовкой.

Элементы пластикового короба

Чтобы собрать пластиковые короба для вытяжки на кухне, можно купить помимо основных труб следующие вспомогательные элементы:

1. «Колено» — прямоугольная или округлая деталь для изгибов воздуховода. С ее помощью можно выполнить поворот короба на 45 или 90 градусов.
2. Переходники – позволяют создавать комбинированные конструкции, в которых одновременно используются и круглые, и прямоугольные трубы (например, от вытяжки выходит более мощный воздуховод из трубы с круглым сечением, который у стены или потолка переходит в лаконичный прямоугольный короб).
3. Соединители – если длины одной трубы недостаточно для подвода к вентиляционному отверстию, приходится наращивать воздуховод, используя еще фрагмент трубы и переходник. Разумеется, соединитель должен соответствовать сечению и форме деталей.
4. Антивозвратный клапан – обеспечивает движение воздуха только в сторону вывода. Если в вентканале срабатывает обратная тяга (например, при сильном ветре или работе мощной вытяжки в соседней квартире), клапан перекрывает вход в шахту и блокирует проникновение неприятных запахов.
5. Решетка – фиксируется на самом входе в шахту и предусматривает отверстие нужного сечения, куда заводится вентиляционный короб для вытяжки накухне

Используя эти элементы, можно собрать конструкцию любой протяженности. Главное – крепить соединения последовательно, не забывая о том, что воздух по вытяжке должен двигаться только в одном направлении.

Пример конструкции пластикового короба

Порядок работ по установке короба

Гипсокартонные листы крепятся на рейки из алюминия для прочности конструкции

Чтобы спрятать трубу от вытяжки на кухне, нужно ознакомиться со спецификой предстоящих работ. К особенностям обустройства маскирующих коробов относят неудобство операций, место проведения которых смещено в потолочную область. Потребуется соблюдать установленные СНиП нормы удаления от других коммуникаций, а также требования пожарной безопасности. В качестве примера будет рассмотрен монтаж корпуса коробов на основе гипсокартонных заготовок.

Монтажные работы начинаются с обмера места проводки самих воздуховодов с последующим составлением эскиза. После этого проводятся следующие операции:

1. С помощью линейки и строительного уровня на стене в зоне прокладки делаются соответствующие отметки.
2. На стенной и потолочной поверхностях дюбелями крепятся направляющие профили, на которых позднее фиксируются вертикальные отрезки.
3. Рукава гофры маскируемого воздуховода закрепляются в отверстиях вытяжки и вентиляционного канала.
4. По подготовленным ранее профилям готовый каркас обшивается гипсокартонными листами.

При самостоятельных работах возможны ошибки, которые чаще всего делаются при прокладке воздуховодов на основе гофры или пластика. При их монтаже возможно нарушение требования, согласно которому сечение канала должно совпадать или превышать площадь выходного патрубка вытяжки

На это в первую очередь обращается внимание при покупке рукава гофры и образца вытяжного оборудования. Еще одна распространенная ошибка – неправильный монтаж гофрированной трубы, которая после установки  должна быть полностью растянутой

Кроме того, величину ее изгибов стараются делать меньше диаметра самой гофры, а при прокладке трубопровода на основе пластика углы изгибов делаются тупыми.

Восстановление вентиляционного стояка

Восстановление вентиляционного стояка

Ошибки, допущенные при самостоятельном обустройстве канала отвода или стояка на кухне с вентиляционным коробом, так или иначе приходится исправлять. Для пользователя, ознакомившегося с принципом работы и устройством воздуховодов, такое восстановление не вызовет особых затруднений

При проведении этих работ важно учесть следующие моменты:

• Вентиляционные каналы делаются только круглого или квадратного сечения.
• При реконструкции дополнительные отводы изготавливаются из гофрированной трубы или за счет разделения основного канала с использованием пеноблоков.
• В смету предполагаемых работ закладывается стоимость пеноблоков, а также гипсокартонных заготовок, гофры и расходного строительного материала.
