Делаем короб для труб в ванной: пошаговая инструкция по монтажу

Варианты материалов для изготовления конструкции

В качестве покрытия выбирают материалы, обладающие такими свойствами:

1. Устойчивость к воздействию влаги. Конструкцию устанавливают в комнате с повышенной влажностью, поэтому при образовании конденсата материал не должен разрушаться.
2. Малая толщина, легкость. От этих параметров зависит легкость установки и размер готового короба. Слишком толстые стенки занимают полезное пространство.
3. Экологическая безопасность. Материал не должен выделять отравляющих или аллергенных веществ.
4. Привлекательный внешний вид. Стенки должны гармонировать с интерьером или давать возможность облицовки любыми материалами.

Влагостойкий гипсокартон

Влагостойкий гипсокартон.

Стандартные ГКЛ не подойдут для оформления интерьера ванной или туалета. Влагостойкая разновидность материала обладает устойчивостью к воздействию воды. Такой гипсокартон отличается зеленым цветом листов. Он подходит для создания прямоугольных, полукруглых или многогранных конструкций. Лист пропитан противогрибковым составом, защищающим от появления плесени.

При выборе материала нужно учитывать его особенности, к которым относятся такие моменты:

1. Установка листов требует выполнения большего количества действий, чем монтаж пластиковых или МДФ-панелей.
2. Из гипсокартона невозможно соорудить разборный короб. При изготовлении предусматривают люк, дающий доступ к коммуникационным системам.
3. ГКЛ не считаются финишным материалом. После сборки конструкции требуется облицовка. В ванных комнатах часто укладывают кафель, однако можно применять другие способы отделки: оштукатуривание, наклеивание водостойких обоев, покраску.

Водостойкая фанера

От простой фанеры водостойкая отличается особой пропиткой. Лист имеет толщину 6-40 мм. Материалу свойственны хорошие эксплуатационные качества. Несмотря на влагостойкость фанеры, ее нужно обрабатывать гидрофобными составами. Главный недостаток материала — высокая цена, из-за которой он используется редко.

Пластиковые панели ПВХ

Короб из пластиковых панелей не требует дополнительной отделки. Большое количество предлагаемых цветов позволяет выбрать изделия, гармонирующие с цветовой гаммой комнаты.

Помимо хороших эстетических качеств, материал имеет такие преимущества:

1. Устойчивость к воздействию влаги. Материал не деформируется при попадании капель воды или оседании конденсата.
2. Длительный срок службы. Прочный пластик не теряет своих качеств в течение 5-7 лет.
3. Простота в уходе. Загрязнения удаляют влажной тряпкой или мыльным раствором.
4. Легкость установки. Работать с материалом может человек, не имеющий строительных навыков и специального оборудования.
5. Приемлемая цена. ПВХ-панели — бюджетное облицовочное средство, помогающее снизить затраты на отделку.
6. Возможность ремонта. Поврежденные детали можно извлечь, не разрушив всю конструкцию.
7. Компактные размеры. Благодаря небольшой толщине панелей короб не занимает полезное пространство ванной комнаты.

OSB-плиты

Ориентированно-стружечные плиты помогают быстро замаскировать трубопровод. Они представляют собой многослойные листы, пропитанные смолами, искусственным воском и другими веществами.

Существует несколько типов такого материала. Для ремонта помещений с повышенной влажностью используют листы с дополнительной пропиткой. Для короба из OSB-плит больше подойдет деревянный каркас.

OSB-плиты.

Плиты МДФ и ХДФ

Сборка шкафа для маскировки труб из МДФ-панелей — не самый подходящий для ванной комнаты вариант. Материал быстро впитывает влагу, разрушаясь под ее воздействием. Листы ХДФ обладает более высокой плотностью. Они устойчивы к воздействию влаги. Собранные из ХДФ-панелей конструкции служат более 10 лет.

Способы маскировки

Дизайнеры имеют в арсенале множество потрясающих идей для того, чтобы замаскировать водопровод в санитарном узле. Решения по стилям могут кардинально отличаться по функционалу, формам и разновидностям материала, который будет использован. Есть несколько вариантов для того, чтобы скрыть трубы, но мы рассмотрим лишь те, для которых не требуется изготовление каркасной конструкции. С ними у вас получится эффектно скрыть некрасивые трубы и сэкономить полезную площадь!

Жалюзи

Если у проема, который стоит заделать, небольшая ширина проема, которая не более 50 см, то потребуется использование системы со шнурковым механизмом. Если пролет шире, то оптимальным будет использование конструкции, которая имеет пружинное строение. Во время монтажных работ автоматизированной системы с электрическими карнизами, изделие потребуется поместить таким образом, чтобы мотор был расположен в герметичном корпусе. В качестве опор можно использовать листы гипсокартона, пластиковый короб или фальш-стенку.

Установить жалюзи можно двумя способами:

• Расположить короб внутри стены.
• Установить элемент снаружи.

Первый вариант можно использовать, если есть возможность оборудовать проем как нишу с определенной глубиной. Наружное расположение следует применять тогда, когда трубы коммуникаций расположены рядом с пролетом. Бесперебойная работы конструкции будет обеспечена на все 100%, если проем будет иметь правильные геометрические линии. Показатель будет заключаться в том, параллельно ли расположены горизонтальные и вертикальные плоскости. Даже если будет небольшой перекос, он может в значительной мере затруднить перемещение жалюзи по рельсам. Во избежание подобной ситуации выровняйте стены, чтобы получилось качественно и красиво скрыть канализационные трубы в ванной.

https://youtube.com/watch?v=rp_cxKsiZ6k

Монтаж труб в стену

Для этого соблюдайте следующие правила:

• В стенах не должно быть разъемных соединений.
• Для выполнения прокладывания трубопровода рекомендуем использовать изделия и полипропилена.
• Штробы должны быть оснащены термофлексовыми или поролоновыми рукавами. Такое решение сможет избавить холодные трубы от появления конденсата, а также даст возможность коммуникациям с горячим снабжением водой расширяться из-за температурного воздействия.

Также предлагаем еще несколько простых способов, чтобы избежать проблем и красиво спрятать систему трубопровода.

1. Мозаика – такой вариант можно отнести к категории эксклюзивных, но пользователю будет доступен большой выбор фактур  и оттенков, за счет чего у вас будет возможность создавать индивидуальные дизайны. При выборе такого способа следует учесть, что он подойдет только для декорирования и лишь для широких труб.
2. Использование полиуретановых трубок и лепнины. Такой способ отлично подойдет для тех, кто обожает аристократический стиль. Этот легкий материал не вызывает сложностей при установке, а большой ассортимент дает возможность выполнить оформление комнаты в любом направлении. Лепнина и вовсе является универсальным продуктом, который можно просто снять, если требуется. Многие пользователи используют такой материал, чтобы скрыть вертикальный трубопровод.
3. Решетка из металла. Хромированные могут стать великолепным украшением для современной ванной комнаты, а также гармонично смотреться со всеми элементами сантехники. Установку следует выполнять на металлический каркас, но в нашем случае можно и на сами трубы.
4. Фальш-стена. Решение незаметное и изящное, при помощи него можно красиво задекорировать трубы в ванной комнаты. Так у вас получится скрыть даже несколько труб одновременно, и это привлекло многих владельцев домов и квартир. Но при помощи такого способа станет меньше полезной площади!

Чтобы грамотно скрыть вертикальные трубы, можно использовать шкафчик. Для этого подберите предмет мебели требуемого размера, закрепите на стене петли и рамы, сделайте отверстие под трубой и на нижней/верхней стороне изделия, а после зафиксируйте шкаф на раме или повесьте на петли. Так у вас будет дополнительное пространство для хранения уходовых средств и полотенец, и труба будет спрятана. Для того, чтобы скрыть горизонтальные трубы, нет никаких других вариантов, кроме создания короба на каркасе.

Подготовка к установке маскировочного короба

На подготовительном этапе выполняют такие действия:

1. Оценивают состояние труб, фитингов, приборов учета, других элементов коммуникаций. При прокладке нового трубопровода делают как можно меньше соединений. Все стыки должны быть обработаны герметиком.
2. Составление схемы. Нужно выбрать вариант, наиболее подходящий для ванной комнаты. Выполняют необходимые измерения, делают чертеж. При этом предусматривают наличие люка в местах установки сантехнических приборов — счетчиков, вентилей.
3. Расчет количества материалов. Определяют размеры будущей конструкции, подсчитывая число элементов каркаса, обшивки и облицовки.

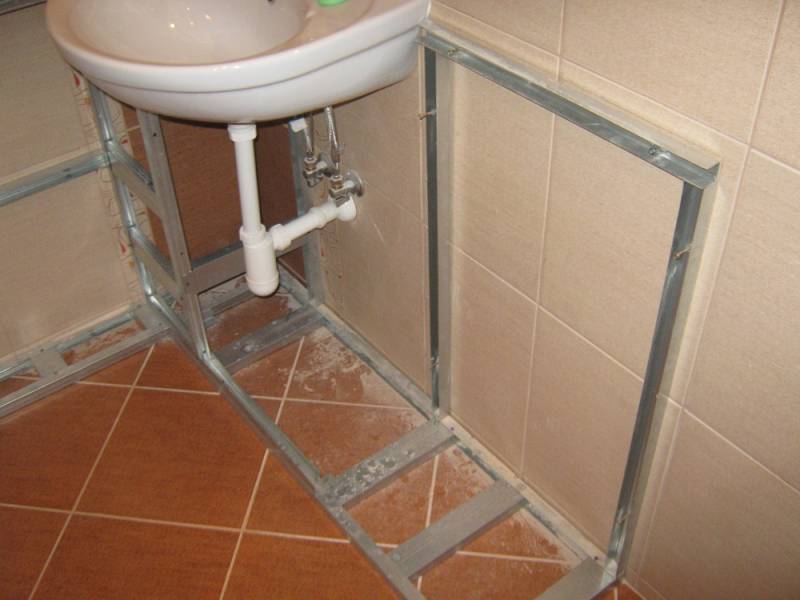

Сооружение каркаса

Каркас сооружают так:

1. Устанавливают направляющую, прикрепляя ее дюбелями. Расстояние между крепежными элементами составляет 0,2-0,3 м.
2. Монтируют направляющие на полу и потолке. Это позволяет сделать угол каркаса, требуемый для установки стойки. Чтобы острые части конструкции лежали в одной плоскости, профиль под углом 90° прикрепляется к потолку. От него спускают отвес, отмечают место расположение нижней стороны стойки. Последняя прикручивается к горизонтальным направляющим саморезами.
3. Устанавливают усиливающие элементы. При этом учитывают расположение будущих ревизионных отверстий или дверцы.
4. К стене и полу крепят профиль, определяющий размеры конструкции. С помощью перемычек устанавливают передние детали каркаса. При этом также учитывают расположение сантехнических приборов, канализационных выводов, счетчиков.

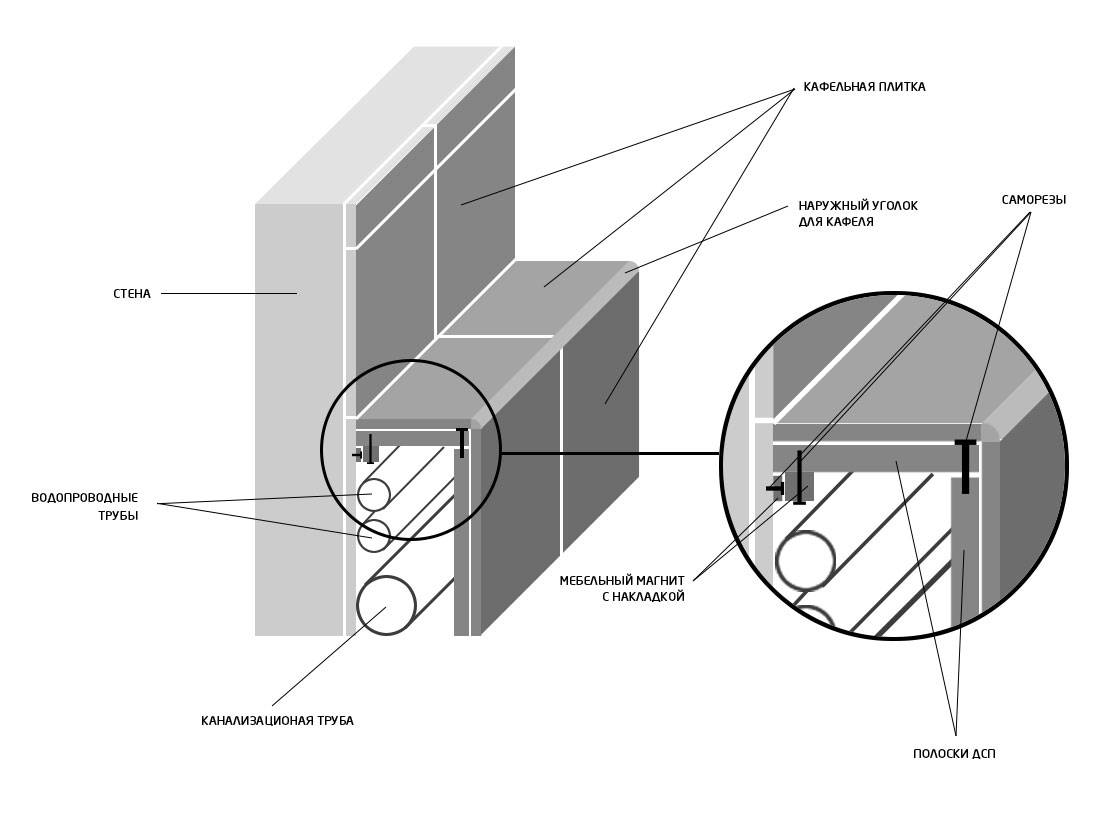

Маскировка горизонтально лежащих труб

Убрать горизонтально проложенную трубу в ванной можно, установив короб из пластика, ДСП либо фанеры. Для монтажа конструкции на стену сначала наносится разметка. Отступ определяется с учетом наиболее выступающих точек на всем протяжении трубопровода.

Вдоль линии разметки на саморезы крепятся направляющие рейки. С интервалом 500-600 мм устанавливаются вертикальные перемычки. На готовый каркас устанавливаются заранее нарезанные по размерам заготовки.

Можно задекорировать горизонтально расположенные трубы при помощи подручных материалов или просто интересно их раскрасить, как на фото.

Декоративное оформление трубы полотенцесушителя

Спрятать водопроводные и канализационные трубы в туалете или ванной – задача не сложная, но требующая ответственного подхода к ее решению. Грамотный подход к монтажным работам обеспечит надежное функционирование системы. Но сначала нужно рассмотреть вопрос о выборе того или иного способа, можно ли его применить по отношению к трубопроводам из определенных материалов.

Облицовка каркаса

Однако следует упомянуть такую важную деталь как теплоизоляция водопровода. Дело в том, что даже самые современные пластиковые изделия не застрахованы от возникновения на них конденсата, пусть даже не значительного образования влаги, которая может быть причиной излишней сырости в помещении, где и без того влажность значительно повышена.

Чтобы воспрепятствовать вышеуказанным разрушительным или как минимум неприятным процессам, необходимо обернуть трубы теплоизоляционным материалом, скажем гибким каучуком или стекловатой.

Для того, чтобы отделать (в хорошем смысле слова) каркас, следует использовать влагостойкие материалы, которые столкнувшись с водной стихией не дадут маху и выдержат натиск, сохранив свой первозданный вид.

Для таких целей отлично сгодятся:

• Пластик;
• Текстолит;
• Плитка из пенополистирола (1-2 см толщиной);
• Керамика;

Для этого нужно использовать особую сетку из капрона или стали с величиной ячеек 2х2 мм. Затем получившаяся поверхность покрывается плиточным клеем и уже через сутки, можно приступить к укладке плитки, ведя себя при этом так, будто бы и не было никакой сетки и керамика ложится на обычную стену.

В случае протечки труб снять лист гипсокартона и устранить неполадку гораздо легче, чем выдалбливать бетон. Именно поэтому способ сокрытия коммуникации листами гипсокартона с последующей наклейкой плитки наиболее распространен.

1. Для начала следует определить размеры будущего короба и продумать размещение и размер ревизионных люков.

2. После соответствующих замеров с помощью отвеса или уровня к полу, стене или потолку (в зависимости от месторасположения короба) с помощью специальных дюбелей крепятся направляющие профили (существует несколько видов профилей для гипсокартона, нужный нам профиль П-образной формы имеет маркировку UD). Крепление профилей дюбелями производится через каждые 10 см.

3. Во избежание проблем при дальнейшей укладке кафеля профили устанавливаются строго горизонтально и вертикально. Не следует допускать даже небольших отклонений.

Профиль UD (направляющий)

4. Перед креплением профилей к полу, стенам или потолку для уплотнения к ним крепится резиновая самоклеющаяся лента.

Крепление самоклеящейся ленты

5. Для выравнивания стен направляющие крепятся с помощью прямых подвесов. Слишком длинные полосы подвесов можно отогнуть в сторону или обрезать.

6. Расстояние между стоечными профилями – от 60 см (не более). Для углового короба достаточно трех профилей, два и которых крепятся к стенам. Короб, расположенный по центру стены, должен состоять из четырех стоек.

Стоечный профиль вставляется в паз направляющего

7. Далее нарезаются по размеру стоечные профили (CD). Они вставляются в пазы профилей направляющих и закрепляются специальными шурупами-саморезами. Минимальное расстояние между такими перемычками – 40 см.

8. Собрать каркас короба можно и с помощью обычных деревянных брусков. Но в таком случае для защиты от грибка и плесени их следует обязательно обработать антисептиком и олифой или любым другим материалом, дающим прочную защитную пленку.

Каркас собран из деревянных реек

Короба из гипсокартона. Вид снизу

3 лучших способа спрятать трубы

На самом деле таких методик очень много, поэтому для своей ванной достаточно легко подобрать оптимальный вариант, устраивающий по результату и трудозатратам.

1. Уберите коммуникации в стены или пол

Это самый трудоемкий метод, но при этом он дает лучший результат и не требует сооружения отнимающего свободное место каркаса. Его главным недостатком считается опасность порыва труб, что приведет к необходимости демонтажа всей конструкции, включая финишную отделку, и дорогостоящему ремонту. Поэтому таким образом маскируют только пластиковые трубы разного назначения без разъемных соединений.

Водопровод может быть уложен в стену. Для этого штробятся канавки подходящего размера. Такого, чтобы труба свободно помещалась внутри. Желательно выбрать кратчайшую траекторию с минимумом поворотов. Если предполагается проложить параллельно две трубы, с горячей и с холодной водой, для каждой штробится отдельная выемка с расстоянием между ними минимум 0,3 м. В общую их укладывать запрещено.

Перед монтажом конструкции штробы желательно оснастить рукавом из поролона или термофлекса, чтобы минимизировать проблемы от появления конденсата и теплового расширения. После укладки труб штробы заделывают цементным раствором. Канализационный трубопровод можно уложить в стяжку. Если его протяженность велика, обязательно используют гофру, которую надевают на трубы перед укладкой. Это позволит им свободно расширяться при нагревании.

2. Спрячьте трубы под плиткой

Строится каркас, под которым располагаются трубы. Конструкция оформляется керамической плиткой. При этом обязательно выполняется ревизионный люк или несколько, в зависимости от протяженности трубопровода. Форма каркаса и его расположение могут быть любыми, их определяет желание владельца. Чаще всего конструкция подходит к мебели или к сантехническим приборам.

Для сооружения каркаса используется пропитанный защитным раствором деревянный брусок либо профиль. В любом случае собирается конструкция, которую надежно закрепляют к стене, полу или потолку. Для обшивки используются листы фанеры или ДСП, но обязательно влагостойкие марки. На обшитом каркасе обустраиваются проемы под смотровые люки, чтобы обеспечить доступ к трубам. После чего основание армируется специальной сеткой.

Плитка укладывается прямо на сетку. Для монтажа используется подходящий клей. На крышку ревизионного люка тоже наклеивается плитка. После полного высыхания раствора производится затирка швов. Желательно дополнительно покрыть их антигрибковой мастикой.

3. Замаскируйте трубы коробом из гипсокартона

Для работы можно использовать только влагостойкий гипсокартон, который отличается от стандартного листа зеленой окраской. Такие полотнища пропитаны защитными составами и способны противостоять влаге. Гипсокартон крепится на каркас из металлических профилей, размеры и форма которого зависят от протяженности и конфигурации трубопровода. Начинают работы со сборки каркаса.

В процессе обустройства его надежно фиксируют к стенам и полу. Затем каркас обшивается листами гипсокартона

Важно помнить, что у материала есть лицевая сторона, она обязательно должна быть снаружи. Для крепления полотен используются саморезы, их шляпки утапливают в основание примерно на миллиметр

На подготовленном коробе вырезается проем под смотровой лючок. Дверцу крепят на петли.

Если внутри конструкции проложены трубы горячего водоснабжения либо отопления нужно выполнить несколько маленьких отверстий на ее верхней стенке. На нижней тоже желательно сделать отверстие, чтобы сразу заметить протечку. Для усиления углов конструкции их накрывают специальными перфорированными уголками. Готовый короб затирается теркой, затем оштукатуривается. Все швы тщательно заделываются. После высыхания приступают к финишной отделке.

Для обшивки каркаса еще используют панели из пластика, что тоже дает хороший результат. Используя один из этих способов можно спрятать трубопроводы разной формы, включая самые сложные разводки. Затраченные усилия окупятся сторицей. Интерьер ванной станет намного привлекательнее, если инженерные коммуникации не будут видны.

Варианты сокрытия труб

Существуют и другие способы сокрытия от глаз обитателей жилья и их гостей инженерных коммуникаций данного типа.

Замуровать в стены все контуры отопления, проходящие по квартире. Казалось бы, всё очень просто: достаточно проделать штробы, уложить в них трубы, после чего заделать раствором и штукатуркой. Но прежде, чем приступить к выполнению работ, необходимо исключить даже самые незначительные погрешности коммуникаций и предусмотреть возможные сценарии развития событий. Это особенно касается труб из пластика, которые соединяются фитингами. Да и стальные при несоблюдении технологии сварки тоже могут дать течь.

Замаскировать коммуникации мебелью. В кухне так всё обычно и происходит. Но вот в помещениях с минимумом мебели (таковым, например, может быть открытая студия), сделать это практически нереально.

С учётом вышесказанного, декоративные короба для труб отопления – самый надёжный способ спрятать такие элементы инженерных коммуникаций. Правильный подход не только позволит замаскировать отопительную систему, но и добавить в дизайн интерьера интересные акценты.

Проще всего спрятать отопительные коммуникации за предметами мебели

Сегодня короба изготавливаются в основном из следующих материалов:

• пластиковая вагонка. Закрепляется она на металлический или деревянный каркас;
• кирпичная кладка. Воплотить в жизнь этот способ маскировки неприглядных труб не всегда возможно, поскольку он характеризуется большой трудоёмкостью;
• гипсокартон. На сегодняшний день декоративные короба из этого материала получили наибольшее распространение;
• готовые пластиковые короба. Их просто размещают вокруг труб и крепят к стене на металлопрофильном каркасе.

Монтаж люка-невидимки

Сооружение люка выполняют так:

1. На подготовительном этапе размечают место расположения детали. Чаще всего люк устанавливают в средней части передней стенки короба. Это позволяет сохранить узор плитки.
2. При установке каркаса формируют нишу, параметры которой совпадают с размерами люка. Раму закрепляют с помощью длинных саморезов. Эту деталь снабжают дверцей и фурнитурой.
3. Каркас обшивают листами гипсокартона, укладываемыми внахлест. Покрытием снабжают и раму.
4. Гипсокартон обрабатывают грунтовкой. После высыхания состава укладывают плитку. Швы покрывают герметиком, дожидаются высыхания конструкции.
5. Строительным ножом прорезают люк, удерживая инструмент под наклоном.

Специфика короба для труб

Помещения ванной и туалета отличаются характерным микроклиматом и содержат в себе различные инженерные системы общего пользования. На этих трубах обычно монтируются счетчики для контроля расхода всех видов воды и запорная арматура. Все это нуждается в периодическом обслуживании, выражающемся в проверке невредимости соединений, чистке фильтров и ремонте всяких неисправностей.

Существуют разнообразные способы для того, чтобы эстетично закрыть коммуникации. Один из них представляет собой скрытую разводку, при которой для труб в стенах создаются специальные штробы, но данный вариант нельзя рассматривать как универсальный из-за ряда недостатков. Установка короба обеспечит доступ к техническим системам, он может быть полностью разборным или иметь специальные дверцы.

Требования к конструкции

К коробу, маскирующему трубы, предъявляются определенные требования, основные из них заключаются в следующем:

1. Исключение загромождения помещения, декоративная коробка должна занимать минимальное количество места, так как санитарно-техническое помещение располагает маленькой площадью. Однако при изготовлении конструкции следует строго выдерживать необходимое расстояние ее элементов от труб, которое должно составлять не менее трех сантиметров.
2. Предоставление доступа к коммуникациям без каких-либо затруднений. Строение короба должно позволять специалисту свободно осуществлять необходимые операции с элементами инженерной системы. Для этих целей идеальным решением будет съемная конструкция, в противном случае потребуется установка многочисленных дверок.
3. Безопасность, не допускающая физических травм человека в процессе эксплуатации.
4. Гармоничность с отделкой помещения, способность вписываться в общий интерьер.

Принимая во внимание особенность микроклимата ванной комнаты, декоративной коробке следует отличаться влагостойкостью

Достоинства маскировочной коробки

При оформлении современных помещений ванн довольно часто производится монтаж короба, закрывающего трубы. Его популярность обусловлена наличием ряда преимуществ:

1. Эстетичный внешний вид благодаря качеству используемых для изготовления материалов.
2. Простота сборки, допускающая сооружение системы не только при проведении капитального ремонта, но и косметического, так как допускается установка конструкции поверх выполненной отделки.
3. Обеспечение беспрепятственного доступа к инженерной системе, позволяющее производить контроль ее состояния, осуществлять ремонтные работы при возникновении необходимости и фиксировать показания счетчика.
4. Возможность продуктивного использования площади ванной путем комбинирования конструкции с инсталляцией для унитаза, различными полками и другими элементами.

Аккуратно выполненная коробка может быть одновременно функциональной и эстетичной, став украшением помещения.

Варианты заграждения коммуникаций

Прятать трубы в ванной можно разными способами, наиболее популярными из которых считаются следующие:

1. Короба в виде шкафов, подобное решение обычно применяется для систем с вертикальным расположением, таких как стояки. Конструкция предусматривает полноценный доступ к трубопроводу, счетчикам и другим элементам. Ее преимущество заключается в возможности располагать внутри нее полки и различные приспособления для хранения предметов хозяйственного назначения. Что позволяет эффективно использовать площадь в ванной и туалете.
2. Короба наподобие перегородок, установленные по всей длине помещения и во всю его высоту, делая тем самым определенное пространство обособленным. Недостаток данного варианта заключается в уменьшении площади комнаты, но в то же время ее внешний вид становится идеальным за счет полного скрывания всех инженерных систем. Такие перегородки в особенности подходят для просторных помещений и туалетов с подвесным унитазом, так как вместе с коммуникациями маскируется и инсталляция.
3. Компактная коробка, расположенная вокруг труб. Подобные конструкции используют довольно часто из-за того, что они не отнимают пространство и придают помещению эстетический внешний вид. Эти системы могут располагаться как вертикально, так и горизонтально, примыкая к потолку или полу.

Выбор конструкции

Зашить трубы в ванной можно разными способами.

Наиболее часто применяют такие типы конструкций:

1. Шкафы. Вариант подходит для скрытия канализационных стояков или других вертикальных трубопроводов. Конструкция обеспечивает полный доступ к инженерным системам. Ее можно снабжать полками и другими элементами, позволяющими с пользой применять пространство.
2. Перегородки. Имеют ширину и высоту помещения. Несмотря на то что площадь комнаты уменьшается, ванная выглядит аккуратно. Все инженерные системы скрываются. Вариант подходит для просторных совмещенных санузлов. Перегородку устанавливают при наличии подвесного унитаза, она скрывает не только трубы, но и инсталляцию. За перегородкой размещают полки для хранения бытовой химии.
3. Горизонтальные. Используются для скрытия линий водопровода или канализации, прокладываемых близко к полу.
4. Компактные. Небольшие сооружения используются исключительно для маскировки труб. Они не занимают полезного пространства, придавая комнате аккуратный вид. Компактные короба бывают горизонтальными или вертикальными.

Как закрыть трубы в туалете рольставнями

Установка рольставен является более практичным способом, так как они предоставляют свободный доступ к трубам. Монтировать их можно отдельными блоками или на всю стену.

Однако установка роллетов достаточно сложна.

Необходимые инструменты и материалы:

• монтажный комплект для роллетов;
• крепёжный материал;
• рулетка;
• уровень;
• дрель.

Перед началом работ по монтажу рольставен стены в туалете необходимо выровнять так, чтобы расстояние между ними было одинаковым.

Устанавливаются роллеты в конструкцию из стальных профилей, расстояние между которыми должно быть равно ширине рольставен.

При монтаже роллетов в первую очередь устанавливаются направляющие. Затем крепится верхний короб, к барабанному валу которого присоединяются ламели.

Установив последнюю ламель, конструкцию необходимо проверить на закрытие и открытие. При этом следует учесть, что находиться ламели должны в пазах направляющих планок.

Так как для установки рольставен требуется опыт, то лучше всего обратиться за помощью к специалисту.

Решая задачу по закрытию труб в туалете необходимо учитывать то, что функциональная составляющая должна гармонично сочетаться с дизайном помещения. Конструкцию можно не монтировать самостоятельно, а купить и установить специальные декоративные короба, предназначенные для скрытия труб. Выбор зависит от площади помещения и того, как в туалетной комнате проложен трубопровод.

Селезнёв Геннадий Антонович

При ремонте туалетных комнат всегда возникает вопрос, как спрятать трубы в туалете. Ведь вид трубопровода создает впечатление «вечного» ремонта. Рынок строительных материалов предлагает много видов отделочных материалов, которые способны замаскировать технический узел.

Маскировка водопровода и канализации должна быть такой, чтобы доступ к вентилям и счетчикам был удобным. В случае поломки, маскирующая конструкция должна давать доступ к основным узлам. У многих владельцев возникает вопрос, как спрятать трубы в туалете, а, главное, чем. Существует три варианта конструкций для декорирования трубопровода.

Подготовка к установке маскировочного короба

На подготовительном этапе выполняют такие действия:

1. Оценивают состояние труб, фитингов, приборов учета, других элементов коммуникаций.
   При прокладке нового трубопровода делают как можно меньше соединений. Все стыки должны быть обработаны герметиком.
2. Составление схемы.
   Нужно выбрать вариант, наиболее подходящий для ванной комнаты. Выполняют необходимые измерения, делают чертеж. При этом предусматривают наличие люка в местах установки сантехнических приборов — счетчиков, вентилей.
3. Расчет количества материалов.
   Определяют размеры будущей конструкции, подсчитывая число элементов каркаса, обшивки и облицовки.

Возможные способы маскировки

Вариантов, подсказывающих, как можно скрыть трубы в ванной, существует немало. Они различаются по форме и предназначению возводимой конструкции, а также типам используемых материалов. Предлагаем рассмотреть наиболее популярные среди них.

Способ #1. Сооружение короба из гипсокартона

Гипсокартон – практичный и удобный в работе материал, с помощью которого легко решать множество задач по оформлению интерьера и перепланировке помещения. Пригодится этот материал и для того, чтобы как можно эстетичнее закрыть трубы в туалете и ванной.

Главное отличие влагостойкого гипсокартона от традиционного аналога: его покрытие пропитано импрегнированными и антигрибковыми составами. Внешне материал отличается только по цвету: влагостойкие ГКЛ окрашены в зеленый оттенок.

Основой для короба из гипсокартона выступает каркас, собранный из стоечных профилей размером 27 х 60 мм и направляющих размером 26 х 27 мм.

Декоративный короб сооружается в несколько этапов:

На поверхности пола и стен наносят разметку. Определив вдоль вертикальной поверхности самую выпирающую точку на коммуникациях, отступают от нее 3-5 см и проводят черту. По такому же принципу выполняют разметку горизонтальной поверхности.
Вдоль проведенной линии посредством дюбелей фиксируют рейки направляющего профиля. К ним крепят поперечины из стоечного профиля. Элементы соединяют посредством установки фиксаторов-крабов, размещая их на расстоянии в 15-20 см.
Для амортизации конструкции в местах прилегания каркаса к коммуникациям прокладывают специальную ленту.
Каркас обшивают полосами гипсокартона

Монтируя листы, важно следить, чтобы фасадная часть располагалась снаружи. При закручивании саморезов шляпки необходимо «утопить» в материал в пределах одного миллиметра.
Оформляют дверцу для короба

В готовой конструкции вырезают отверстие под технический люк. Чтобы сделать его невидимым, вырезанную заготовку-дверцу сажают на петли и покрывают вместе с корпусом короба финишной отделкой.
Поверхность короба затирают терочкой и оштукатуривают, тщательно заделывая все швы.

Чтобы усилить прочность углов короба перед нанесением шпаклевки, их лучше оснастить перфорированными уголками. А чтобы состав лучше ложился на стыки листов, перед началом работ с их кромок рекомендуется снять небольшую фаску.

Если короб используется для декорирования труб системы отопления или горячего водоснабжения, в верхней его части необходимо проделать несколько отверстий. Через них в помещение будет поступать теплый воздух.

Чтобы в случае возникновения протечки быстро обнаружить ее, в нижней части короба следует предусмотреть маленькое отверстие.

При фиксации профиля к полу важно стараться, чтобы в момент сверления не произошло смещение, поскольку любая погрешность может сказаться на качестве конструкции. Если стены и пол ванной облицованы плиткой, при сверлении покрытия будьте крайне внимательны, поскольку под действием надавливающе-вращательных движений оно может раскрошиться

Чтобы исключить такую неприятность, на область сверления нужно наклеить отрезок скотча, а при работе с дрелью число оборотов свести до минимума

Если стены и пол ванной облицованы плиткой, при сверлении покрытия будьте крайне внимательны, поскольку под действием надавливающе-вращательных движений оно может раскрошиться. Чтобы исключить такую неприятность, на область сверления нужно наклеить отрезок скотча, а при работе с дрелью число оборотов свести до минимума.

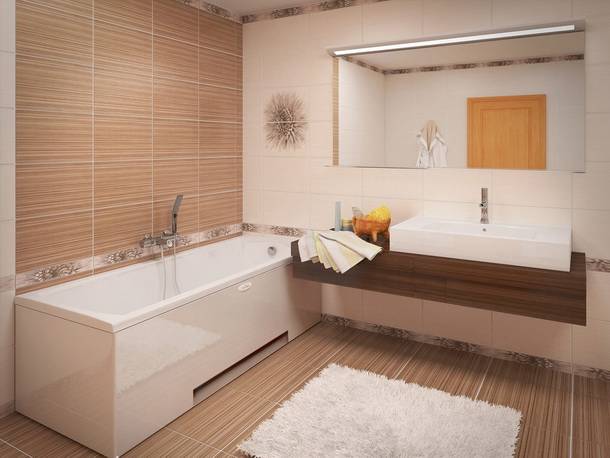

С помощью короба из гипсокартона можно обустроить и экран под ванной. Разнообразие способов маскировки пространства под ванной представлено в этой статье.

Шаги маскировки коммуникаций в ходе установки подвесного унитаза в смешанном санузле представит следующая подборка фото:

Монтаж каркаса

Короб для ванной из гипсокартона предполагает наличие каркаса, который изготавливается из металлических профилей. Если коробом решено закрыть вертикально стоящие трубы, обычно расположенные в углу помещения, то каркасная конструкция будет представлять собой три профиля, формирующие в сечении равнобедренный треугольник.

Два из них будут крепиться к смежным стенам.

Разметка и монтаж

Очень важная составляющая в устройстве каркаса под гипсокартон – это проведение точных замеров. Для этого необходимо измерить расстояние от стены до внешнего края трубы. Именно по этому размеру будут выставлять элементы каркаса. Не забудьте измерить и длину самих труб для точной подрезки профилей.

В первую очередь устанавливаются профили, которые крепятся к стенам саморезами. Для этого вам потребуется перфоратор и шуруповерт. А вот третью стойку придется крепить кусками профиля к двум первым стойкам. Конструкция в таком случае получается прочной и жесткой.

Статья по теме: Как клеить тяжелые виниловые обои: требования к клею, рекомендации (фото и видео)

Как определить месторасположение промежуточной стойки? Для этого от места установки двух пристенных профилей проводятся перпендикуляры. Их пересечение и есть необходимое для вас место.

Кстати, крепить эту стойку можно:

• к самим стенам с помощью специально изготовленных уголков;
• к пристенным стойкам с помощью нарезанных под определенный размер профилей.

В принципе, оба способа являются хорошим решением. Но чаще всего все-таки мастера используют последний (фото снизу). Он проще.

Каркас короба

Короб из гипсокартона для труб
