Копка колодца своими руками: виды колодезных конструкций + обзор лучших технологий рытья

Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной
Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Где копать колодец

Состоятельные домовладельцы обращаются за помощью к профессионалам: геологическая разведка территории позволяет точно определить расположение водоносных горизонтов и точку их максимальной приближенности к поверхности.

Как располагаются водные пласты.

Для менее обеспеченных дачников существуют народные методы выбора подходящего места для строительства колодезной шахты на участке или даче:

  1. Изучение географических особенностей территории. Водоносные пласты располагаются ближе к поверхности на низменностях и впадинах, на возвышенных местностях подземные источники залегают глубоко.
  2. Отслеживание туманов. Появление тумана в жаркие летние вечера свидетельствует о близости естественных водных горизонтов.
  3. Анализ флоры. Наличие таких растений, как осока, сныть, мать-и-мачеха, ольха, береза, ель, позволяет судить о неглубоком расположении грунтовых вод.
  4. Наблюдения за фауной. Домашние животные реагируют на повышенную влажность: собаки на сырых участках в жаркие дни роют ямки, обустраивая прохладные лежбища, скопления мошек и комаров, вьющихся над отдельными зонами, позволяют судить о близости воды.
  5. Метод биолокации. Основан на обследовании территории специальными приспособлениями – рамками, которые изготавливают из полуметровых отрезков латунной проволоки сечением 2 мм, концы которых (10 см) загнуты под прямым углом и выполняют роль ручек. Вращение этого самодельного устройства служит доказательством близости подземного источника.
  6. Разведывательное бурение. Позволяет определить расположение водоносного горизонта. Стандартным садовым буром в выбранной точке формируется скважина, определяющая наличие или отсутствие воды.

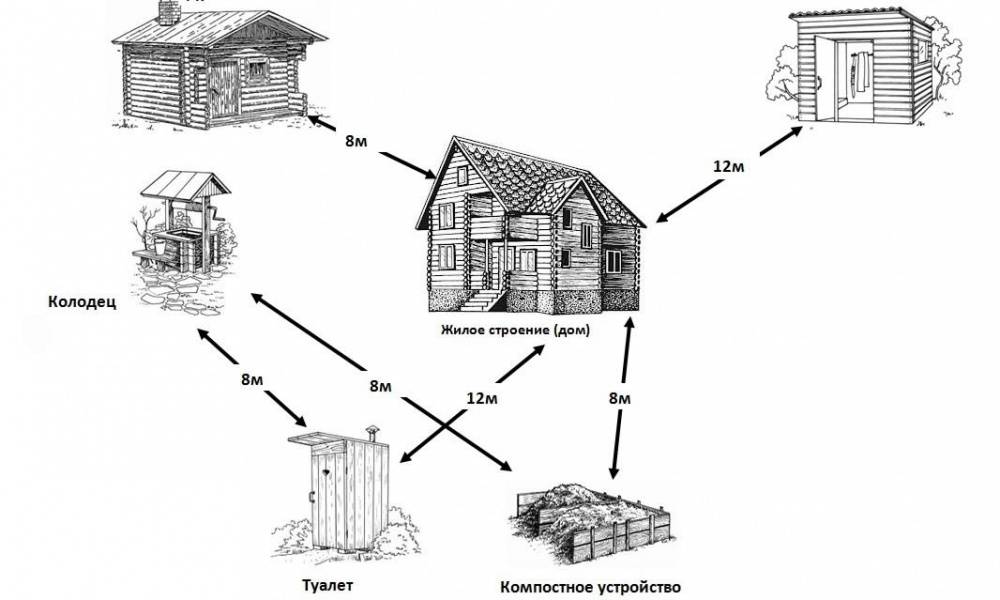

Место обустройства колодца.

Поскольку ни один из методов не дает надежного результата, оптимальным решением будет комбинация нескольких способов.

Не рекомендуется размещать колодец ближе 8 м от фундаментов капитальных строений. Постоянная динамика грунтовых потоков способна ослабить основание жилого здания, нарушая его устойчивость.

Советы при строительстве колодца своими руками

Если вам предстоит выкапывать колодец на даче впервые, и вы желаете это сделать максимально добротно, чтобы в будущем не возникало проблем, учтите такие советы:

  • внимательно ищите и проверяйте пригодность подземных вод к употреблению. Наиболее лучший способ – это проведение геологической разведки, которая даст понять, на какой глубине есть вода. При наличии на даче других капитальных строений, результаты у вас уже есть. Также проверку можно сделать и народными методами, но они не дадут стопроцентного результата. Если не хотите тратиться на разведку, попробуйте пообщаться с соседями по даче и взять пробу воды у них;
  • выбирайте подходящее место для установки колодца. От того, как вы его установите, зависит судьба других капитальных сооружений вашего участка. Например, нельзя его устанавливать ближе, чем на 5 метров к постройке, чтобы не вызвать проблем с фундаментом. Вода может подмыть грунт и частично разрушить;
  • позаботьтесь о наличии санитарной зоне вокруг конструкции радиусом 50 метров. Здесь не должно быть мусорных свалок, канализационных стоков и сточных канав. В противном случае их содержимое может оказаться в воде.

Как выкопать колодец своими руками

Буквально своими руками, конечно, вы копать не будете. Для простого колодца достаточно обычных лопат. Позовите на помощь пару друзей — втроем работа выполнится быстрее.

В зависимости от состава грунта на участке, колодец придется копать одним из двух способов. Если грунт достаточно плотный и не осыпается, то так называемого “открытого” способа будет достаточно. Если почва преимущественно песчаная, нестабильная — придется воспользоваться “закрытым” способом.

Чтобы выкопать колодец простым способом, воспользуйтесь инструментами для создания ямы нужной глубины и диаметра. Затем, когда углубление в земле будет достаточным, поместите в него бетонные кольца, образующие стенки колодца.

В сыпучем грунте придется копать колодец постепенно. Первый этап — углубление в землю примерно на 20 см (или ширину бетонного кольца). Затем кольцо помещается в эту яму, а работа продолжается изнутри. Под собственной тяжестью кольцо будет проваливаться на новую глубину, освобождая место для следующего верхнего кольца, и так до тех пор, пока колодец не будет готов.

Когда все кольца окажутся на месте, заполните щели между ними герметиком. Внутреннюю поверхность можно покрыть составом под названием “жидкое стекло”. На дне желательно установить донный фильтр, который замедлит процесс заиливания колодца.

Грунт снаружи утрамбовывается. Надземная установка колодца может быть любой. Самый просто вариант — плоская крышка. Самый привлекательный и удобный вариант: навес с крышей и насосом для подачи воды.

Выкопать колодец по той или иной технологии не так уж сложно, особенно если расположение источников и качество грунта позволяют. Но перед тем, как выкопать колодец своими руками, запланируйте время работы. дело в том, что подземные воды подвержены приливам и отливам, как и наземные водоемы. Наиболее подходящее время — конец зимы, весь февраль включительно. Позднее, во время активного таяния снега, можно ошибиться в расчете глубины колодца. В конце лета уровень водного горизонта тоже снижается, и можно копать колодец на даче.

Водоснабжение частного дома из колодца можно также просто реализовать, как и многие другие интересные вещи, благодаря эффективным рекомендациям.

А для тех, кто любит знать больше, предлагаем посмотреть видео о том, как выкопать колодец

https://youtube.com/watch?v=JC8Z2x5v8F8

Что потребуется для работы

Для рытья колодезной шахты необходимо подготовить следующие инструменты и приспособления:

  • лопаты (штыковая для рытья, совковая для выемки породы);
  • если поверхностный слой над грунтовыми водами плотный, его разрушают ломом и киркой;
  • для подъема извлеченной массы используют ведра, для удаления земли от шахты потребуется тачка;
  • емкости с удаляемым грунтом поднимают канатами, железобетонные кольца подвешивают и устанавливают с применением строп;
  • специальная вышка в форме треноги с лебедкой или колодезным воротом облегчает выемку разрушенной породы;
  • вертикальность проходки контролируется отвесами и строительным ватерпасом;
  • откачка проникающей в шахту воды производится дренажной помпой;
  • для предотвращения несчастных случаев рекомендуется использовать защитную каску и страховочный ремень с тросом.

Инструменты которые необходимы для рытья колодца.

Отдельно потребуется приобрести материалы и инструменты для гидроизоляции конструкции.

Для строительства своими руками колодцев с внутренними стенами из железобетонных колец понадобятся следующие материалы:

  • готовые ЖБИ подходящего размера;
  • мелкий и крупный гравий, использующийся в качестве донного фильтра;
  • крепежные элементы – скобы, формирующие единую кольцевую конструкцию;
  • цементный раствор для финальной обработки швов.

Приступая к строительству на участке колодезной шахты из железобетонных колец, необходимо учитывать крупные габариты и большой вес изделий. Поскольку одному человеку поднять и установить подобную конструкцию самостоятельно невозможно, потребуется либо привлечь помощников, либо использовать спецтехнику.

Как найти воду на загородном участке?

Важно знать, что строительство колодцев ведется на грунтовом (подземном) водоносном слое, который располагается в среднем на глубине от 4 до 30 м, хотя может выходить и на поверхность, проявляясь в виде родников с водой. Использовать верхние водоносные слои, так называемую верховодку, не рекомендуется по нескольким причинам: дебет их часто недостаточен и не постоянен на протяжении всего года, так как источником их пополнения являются в основном осадки, и поэтому они не успевают пройти достаточную очистку

Использовать верхние водоносные слои, так называемую верховодку, не рекомендуется по нескольким причинам: дебет их часто недостаточен и не постоянен на протяжении всего года, так как источником их пополнения являются в основном осадки, и поэтому они не успевают пройти достаточную очистку.

Хотя, если воду из колодца планируется использовать исключительно для хозяйственных нужд, то при достаточном дебете этого слоя его можно использовать – в этом случае объем земляных работ будет небольшим, так как залегает верховодка на глубине не более 4-5 м.

Отличительной чертой и верховодки, и грунтовых вод является то, что они не находятся под давлением, в отличие от артезианского слоя, поэтому уровень в будущем колодце будет совпадать с уровнем их расположения в водоносном слое.

Поэтому во время разведки этот фактор следует учитывать, так как он определяет глубину будущего сооружения.

Артезианские воды, несмотря на их более качественный состав, для колодцев не используются из-за большой глубины залегания.

Добывать их для хозяйственных нужд можно только при наличии скважины и насоса, обеспечивающего их подъем на поверхность.

Правильный колодец. Как сделать колодец своими руками.

Watch this video on YouTube

Как найти воду на участке с помощью народных способов?

Перед тем как выкопать колодец надо приблизительно знать глубину залегания водоносных слоев, способных полностью удовлетворить потребности.

1. Если соседская разведка не внесла ясности в этот вопрос, то можно использовать традиционные народные способы, один из которых — лозоходство, для которого потребуется рогатина из ивовых (виноградных) длинных веток.

Но эту работу лучше доверять профессионалам с повышенной чувствительностью к биолокации. Этот вариант можно модернизировать и использовать специальную металлическую рамку Г-образной формы, которая скоростью вращения или его полным отсутствием будет «рассказывать» о том, насколько глубоко располагается водоносный слой.

2. При определении залегания грунтовых вод следует проявлять и наблюдательность, например, внимательно следить за количеством росы на растениях на разных участках: там, где ее больше, залегание воды ближе к поверхности.

Но заниматься этим исследованием, естественно, нужно или рано утром – до 5-6 часов, или ночью – после полуночи.

3. Наблюдение за растениями тоже может многое рассказать об уровне грунтовых вод на участке, но этот вариант актуален только на целинных территориях. Например, береза, ива, ольха или мать-и-мачеха без слов скажут, что водоносный слой близко.

4. Для разведки можно использовать и другие методы, например, интенсивность влагопоглощения дробленого керамического кирпича, так называемого силикагеля, просушенного в печи или духовке.

Для этого его укладывают в ткань из натурального волокна (льна или хлопка) или в сосуд из неглазурованной керамики и закладывают на одинаковую глубину в разных местах участка.

Обязательно производится взвешивание до и после: самый тяжелый мешок укажет место, где водоносный слой наиболее близко расположен к поверхности.

Устройство шахтного колодца

Любой колодец состоит из трех основных частей:

Водосборник — это расположенный в нижней части колодца резервуар, в котором собирается вода.

Ствол — это сама шахта колодца, которую необходимо укреплять, чтобы предотвратить осыпание грунта. В прежние времена стволы обычно делали квадратными в сечении и укрепляли бревнами, сегодня наиболее часто копают круглые стволы, которые укрепляют бетонными кольцами.

Оголовок — это расположенная на уровне земли конструкция, которая защищает колодец от попадания грязи и атмосферных осадков, предотвращает его промерзание, а также делает забор воды максимально удобным.

Варианты углубления колодца

В этом вопросе пойти можно 2 путями: использовать бетонные кольца или отдать предпочтение гофрированным ПВХ трубам. И в том, и в другом случае срок жизни колодца можно продлить лет на 50, но вот технология будет немного отличаться.

Начальный этап (демонтаж защитных сооружений, ворота, откачка воды и т. д) у обоих способов будет общим, равно как и завершающие штрихи.

Углубление колодца бетонными кольцами

Суть метода заключается в выборке грунта на нужную глубину из старого колодца и установке нескольких бетонных колец в новое углубление. При этом возможны 2 принципиально разных варианта выполнения работ:

  • подкапывание выполняется по диаметру, практически равному диаметру старой шахты. Делается это для того, чтобы старая бетонная часть опустилась на дно под действием силы тяжести;
  • подкапывание может выполняться по меньшему диаметру, в таком случае новые кольца будут опускаться непосредственно в это углубление.

Вся технология углубления сводится к подкапыванию на нужную глубину и установке новых колец меньшего диаметра

Это основные этапы, также при выполнении работа внимание уделяем:. местам стыка колец (это касается как новой части колодца, так и старой части укрепления шахты)

Если стыки в плохом состоянии дополнительно укрепляем их скобами, герметизируем сам стык;

местам стыка колец (это касается как новой части колодца, так и старой части укрепления шахты). Если стыки в плохом состоянии дополнительно укрепляем их скобами, герметизируем сам стык;

обязательно по окончании основной части работ следует заняться донным фильтром, иначе будете черпать со дна вместе с водой и землю. Достаточно отсыпать на дно слой фильтрующего материала толщиной примерно 15-20 см (на эту роль отлично подходят мелкий щебень, галька).

Особенно тщательно герметизируется стык старых и новых колец. Можно даже забетонировать этот участок укрепления шахты.

Углубление пластиковой трубой

Вопрос, как углубить колодец трубой можно решить и с помощью обычной пластиковой гофрированной трубы. Она намного удобнее хотя бы потому, что весит в разы меньше, чем бетонные кольца. Так что с работой можно управиться с парой помощников, без использования спецтехники.

Ключевое отличие от углубления бетонными кольцами заключается в том, что после углубление пластиковая труба доводится до верха шахты. Технология несколько проще, так как не нужно как в случае с бетонными кольцами герметизировать стыки отдельных колец.

Инструкция по углублению колодца будет иметь вид:

  • вручную выбирается грунт;
  • на нижнем конце трубы устраивается перфорация (диаметр отверстий небольшой). Нижняя ее часть обматывается геотекстилем, Для закрепления материала лучше использовать пластиковые стяжки, металл со временем проржавеет;
  • затем труба устанавливается в проектное положение, верхнюю часть желательно дополнительно закрепить во избежание перекоса;
  • пространство между новой и старой шахтой можно заполнить либо грунтом, либо пескоцементной смесью;
  • завершающий штрих – установка защитных сооружений, ворота для подъема воды.

Такой колодец из пластиковой трубы прослужит лет 50 как минимум, если, конечно, раньше не уйдет вода.

Типы колодцев

Рукотворными колодцами человек стал пользоваться с началом оседлой жизни около 7 тысяч лет назад. Они представляли собой глубокие ямы, выложенные изнутри деревом или камнем. Поселившись на новом месте, люди прежде всего выкапывали источник воды для себя и животных. Земледелие, особенно в теплых странах, нельзя представить без орошения и системы каналов.

Колодцы различаются глубиной и способом извлечения воды:

  • Русский. В шахту, выложенную из бревен, с помощью ворота опускали бадью. Чтобы она не плавала на поверхности, к краю емкости прикрепляли грузик. Сверху источник закрывали колодезным домиком от попадания мусора.
  • Шадуф. В древнем Египте он применялся для орошения полей. Воду поднимали рычаговым механизмом. Сегодня в странах Африки и Азии еще встречаются подобные сооружения.
  • Винтовой колодец Архимеда. Вода извлекается механизмом, который приводит в движение ходящий по кругу осел.
  • Абиссинский. В пробуренную до подземного русла узкую скважину устанавливают трубу диаметром 25-63 мм и поверхностный насос. Для фильтрации воды конец водовода снабжают наконечником-ситом.

Наиболее распространенные конструкции колодцев на приусадебных и дачных участках — погруженные в землю бетонные кольца. Глубина шахт достигает 2-18 метров. Дно засыпают слоем песка, гальки и щебня, которые очищают грунтовую воду от примесей.

Колодец из бетонных колец

Бетонные кольца выпускают в различных типоразмерах:

  • внутренний диаметр — 70-200 мм;
  • высота — 290-890 мм.

Для водяных колодцев используют конструкции диаметром 1000 мм и высотой 890 см. Их устанавливают один на другой. Для плотного примыкания обод колец сформирован в виде замка. Объем одного элемента составляет 0,23 м³. Для домашнего сооружения чаще всего достаточно 8-12 изделий.

Необходимые инструменты и материалы

Колодцы могут создаваться из различных материалов. Например, из камня или кирпича, но такие варианты не особенно популярны из-за своих высоких финансовых и трудовых затрат. Поэтому сегодня пользуется большим спросом постройка колодца из железобетонных колец.

Что касается размера, то желательно использовать кольца в диаметре 100-150 см. Это оптимальная окружность, которая позволит человеку свободно находиться внутри.


При монтаже бетонных колец следует соблюдать правила техники безопасности

Что еще понадобится, чтобы вручную выкопать колодец:

  • Лопаты штыковые с короткими ручками;
  • Ведра и устройство для их подъема из ямы (здесь можно использовать обычную веревку с крючком);
  • Лебедка для опускания бетонных колец в шахту;
  • Лестница на глубину копания.

Из материалов еще пригодятся ингредиенты для замеса цемента, а также гравий, галька и щебень для обустройства донного фильтра.

Как выкопать колодец на даче своими руками: в поисках водоносного слоя

Если приступать к решению вопроса, как вырыть колодец на даче своими руками, бездумно, то на это занятие можно потратить всю свою оставшуюся жизнь – вы можете рыть и рыть, но до воды так и не докопаться. Не стоит думать, что водоносные горизонты расположены под всей поверхностью нашей планеты – под землей, все точно так же, как и на поверхности. Имеются свои реки и озера, там протекают ручейки и встречаются даже целые моря – вот их то и нужно обнаружить для начала. Копать, нужно целенаправленно и если не у кого из ваших соседей нет колодца или скважины, это уже повод, задуматься над тем, а имеет ли вообще смысл, копка колодца в этой местности. Решить эту проблему можно двумя способами:

  1. Посмотреть схемы подземных водоемов и водоносных горизонтов в местном управлении природными ресурсами и соотнести их местоположение с вашим дачным участком.
  2. Расспросить соседей, о глубине и месте залегания уже пробитых скважин или выкопанных колодцев. Проведя бесхитростный анализ положения дел, достаточно просто составить представление о ситуации с подземными водами и правильно выбрать место для копки колодца.

Что еще нужно знать, по поводу вопроса копки колодца своими руками? Разумеется, о необходимых инструментах и материалах – наверняка вы догадываетесь, что одной лопатой дело не обойдется. Следует позаботиться о прочных веревках, полиспасте, ведрах приспособление для крепления полиспаста. Если говорить о материале, то понадобятся бетонные кольца и цемент с песком для установки этих колец. В общем, и все – как видите, арсенал копателя колодцев, не такой уж и большой. Единственное, про что еще стоит упомянуть, так это про униформу – хорошие резиновые сапоги-заброды, рукавички и, естественно, каска, которая убережет вашу голову от случайного падения в колодец различных вещей. Как производится такой процесс копки, можно посмотреть в этом видео ролике.

Этап подготовительных работ

Прежде, чем самому приступать к обустройству колодца на участке возле дома, необходимо определиться с конструкцией, изучить технологию процесса и ознакомиться с правилами безопасности.

Конструкция

На рисунке изображено устройство колодца с шахтой из бетонных колец.

Пример простой конструкции колодца

Пояснения к рисунку:

  • А — надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
  • В — гидроизоляционный замок из глины;
  • С – донный фильтр из гравия, как правило, трехслойный. Первый — из крупных фракций размером 15см, средний – 10см, нижний — из мелкого щебня;
  • D – верховодка;
  • Е – ствол шахты из ЖБИ колец;
  • F – водоносный слой.

Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.

Заметим, что мы привели схему устройства на основе ЖБИ колец, поскольку такая конструкция наиболее оптимальна.

Необходимые материалы

Для работы понадобится подготовить следующие материалы:

несколько ЖБИ колец, их количество зависит от глубины шахты, стандартные размеры показаны на рисунке;

Размеры колец

  • материал для донного фильтра (гравий мелких и крупных фракций);
  • скобы (с их помощью будут скрепляться кольца);
  • ингредиенты для цементного раствора, которым будут замазываться швы.

Общая цена на материалы покажет, во сколько обойдется строительство колодца с бетонными кольцами(при условии, что копать его, а также выполнять другие работы, вы будете самостоятельно). Естественно, что стоимость существенно возрастет, если всю ручную работу станет выполнять бригада строителей.

Необходимо сразу предупредить, что вес ЖБТ колец довольно внушительный, и без посторонней помощи переместить их и установить не получится. Если вам некого позвать на помощь, то придется нанимать работников или обратиться в строительную организацию, специализирующуюся в этой сфере.

Заметим, что такое удовольствие не дешевое, например, в городе Выборг вырыть яму под шахту и организовать колодец глубиной 9 метров обойдется около 70 тысяч рублей.

Инструменты

С учетом, что земляные работы будут проводится без использования спецтехники, следует заранее подготовить:

  • несколько лопат и ведер;
  • треногу с установленным на нее подъемным механизмом;
  • лестницу и веревку.

Заключение по теме

Итак, возвращаясь к вопросу, как правильно выкопать колодец, не привлекая со стороны специалистов, то есть, пытаясь сэкономить, можно обозначить две технологии копки. Обе непростые, потому что все связано с достаточно большим объемом земляных работ. При этом грунт будет подниматься из глубины, что также усложняет сам процесс.

Но, как показывает практика, все можно сделать своими руками, сделать можно быстро, если учитывать те нюансы, которые были обозначены выше. При этом надо понимать, что один человек колодец не выкопает. Работников должно быть, как минимум, два человека.

Обязательно ознакомьтесь с видео – как копают колодец. Оно поможет визуально увидеть, как это делается и насколько сложны операции.

https://youtube.com/watch?v=KP9QbGmDy7w
