Кондиционер с притоком свежего воздуха: устройство и выбор приточной сплит-системы

Этапы монтажа

Обычно производители снабжают мобильный напольный кондиционер с режимом приточной вентиляции инструкцией для сборки. Никаких сложных монтажных работ не требуется, поскольку все устройство находится в одном корпусе, который будет стоять внутри помещения. Все, что остается — это правильно собрать детали, следуя рекомендациям. Более сложным может оказаться вопрос с выводом вентиляционной трубы.

Обустройство вентиляции

Существует три варианта обустройства вентиляции. Можно выводить трубу в окно, заранее подготовить специальное отверстие, предварительно проделанное в стене, или направить ее в вентиляционную шахту. Кроме того, если планируется использовать кондиционер в нескольких помещениях, поочередно перемещая его из комнаты в комнату, то стоит подумать, как сделать отвод для трубы в каждом из них, и где будет размещаться техника, чтобы она никому не мешала.

Каждый вариант устройства отвода имеет свои особенности:

  • Наиболее практичным считается отвод в шахту вентиляции, однако не всегда это можно выполнить из-за расположения вентиляционных отверстий, поскольку длина воздуховодной трубы не должна превышать двух метров.
  • С отведением в окно не все так просто, нельзя высунуть трубу в форточку и оставить ее, поскольку так горячий воздух будет заходить обратно в помещение, соответственно, это сведет всю работу устройства на нет. Поэтому потребуется установка специальной непроницаемой панели, к которой будет подсоединяться труба. В нерабочем состоянии на отверстие устанавливается заглушка. Такую панель обычно можно купить в том же магазине, где продают кондиционеры.
  • Можно специально для этого проделать отверстие в стене, организовав отвод для трубы. Это удобно тем, что расположить его можно практически в любом месте. Площадь сечения у отверстия не должна быть меньше, чем у воздуховода. Стенки лучше закрыть куском трубы или пленкой ПВХ.

Когда отвод готов к использованию, остается только собрать кондиционер по инструкции, снять все защитные пленки и подсоединить его. Включать устройство можно только спустя несколько часов после сборки, и прибор обязательно должен располагаться вертикально. Также стоит внимательно читать инструкцию, поскольку у разных моделей могут быть свои нюансы, которые нужно учесть, чтобы устройство могло исправно работать.

Одно из преимуществ мобильных кондиционеров — на их установку, в отличие от сплит-систем, не нужно получать никаких разрешений. Поэтому любой желающий может позволить себе такое приобретение. Кроме того, это отличный вариант для тех, кто проживает на съемных квартирах — при переезде кондиционер можно будет забрать с собой.

Система очистки воздуха для квартиры – установка Тион

Приточная вентиляционная установка обязательно должна обеспечиваться системой очистки, потому что входящий снаружи воздух – это в первую очередь пыль. Для этого используются различные фильтрационные материалы. Рассмотрим, как очищается входящий воздух на примере приточной установки Тион Бризер 02. На фото ниже показано, из каких фильтров состоит данный прибор.

Приточная вентиляционная установка Тион Бризер 02

В установке используется трёхступенчатый фильтрационный слой, состоящий из разных фильтрационных материалов:

  1. Первая ступень задерживает крупные твёрдые примеси.
  2. Вторая задерживает мелкие частички, пыльцу и дым. Это фильтр в виде гармошки, изготовленный из волокнистого материала.
  3. Третья – это адсорбционно-каталитический фильтр, задерживающий микробыи запахи. В основе устройства лежит активированный уголь мелкими гранулами.

Сами установки приточной вентиляции Тион классифицируются по производительности, которая зависит от размеров и скорости вращения вентилятора. Сегодня производитель предлагает три позиции с производительностью 45, 70 и 120 м³ воздуха в час.

Что касается обычных стеновых клапанов, то внутри них располагается фильтр для воздуха в квартиру в виде свёрнутого в цилиндр материала. Здесь производители используют материалы, разные по структуре, основное требование к которым –максимальная очистка подаваемого воздуха. Фильтр может быть установлен или внутрь трубы клапана, или в наружный блок, установленный на внутренней стенке комнаты в квартире.

Воздушный клапан с фильтром, расположенным внутри крышки

Выбор фильтров воздуха для квартиры

К выбору фильтрационного материала надо подходить с двусторонней позиции. Чем он плотнее, тем чище воздух на выходе, но при этом снижается скорость прохождения воздушных масс, и, соответственно, производительность самого клапана. Поэтому фильтры делятся по степени очистки:

  1. Сетчатые фильтры, которые задерживают загрязнения размерами в пределах 10 мкм. Они относятся к категории фильтров грубой очистки с маркировкой G3 и G
  2. Материалы средней очистки, обозначаемые G5, с помощью которых задерживаются частицы размерами в пределах 1 мкм.
  3. Абсолютная очистка. Это материалы, через которые проходят только мельчайшие частички размерами меньше 0,1 мкм. Их маркировка − G7.

Кондиционеры Daikin с подмесом воздуха

Среди продукции Daikin популярностью пользуется серия Ururu Sarara. Это современные модели, оборудованные по последнему слову технологий. Кондиционеры достаточно дорого стоят, но одно такое устройство способно заменить несколько. Это не просто кондиционеры, а одновременно эффективные очистители и увлажнители.

Особенность моделей: система, которая отвечает за подачу воздуха, располагается во внешнем блоке, что максимально снижает шумность работающего устройства.

Принцип работы: воздушные массы с улицы проходят через фильтр, расположенный во внешнем блоке. Затем они поступают на лопатки кассеты из цеолита (гигроскопический материал, обеспечивающий передачу влаги), которые направляют воздух в нагревательную зону.

Особенности:

  • В автоматическом режиме сплит-система самостоятельно регулирует влажность воздуха в помещении.
  • В комплекте предоставляется 8-метровый армированный шланг, который создан из антибактериального материала.
  • Воздух проходит через фильтры тончайшей очистки.
  • Управление таймером.
  • 3D-воздушный поток.
  • Турборежим и широкоугольные жалюзи.

В наше время многие устанавливают у себя дома кондиционеры. За последние годы наличие кондиционера дома стало показателем качества жизни: ведь в летнее время года без него в большинстве квартир жарко, душно и хочется на море:-). Мы не ставим своей целью очернить кондиционеры. Это полезные устройства, прекрасно справляющиеся с основной поставленной перед ними задачей – охлаждением воздуха в помещении. В летний период пользу кондиционера сложно переоценить, он реально облегчает жизнь множеству людей.

Реакцией некоторых наших знакомых и родственников, которым мы рассказывали про проветриватели, был вопрос «зачем нам проветриватель, если у нас уже установлен кондиционер?». Давайте разберём наиболее частые заблуждения относительно кондиционеров и проветривателей.

Разводка воздуховодов

Например:

  • при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
  • при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
  • при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
  • при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм

При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

Приточные канальные модели

Функция замещения отработанных воздушных масс воздухом с улицы в полной мере реализована только у канальных кондиционеров, поэтому разберем их особенности эксплуатационные качества более подробно.

Грамотно рассчитанная и установленная канальная сплит-система справляется и с задачами вентиляции, и с контролем над микроклиматом в помещениях.

Отличительные черты кондиционера с притоком

Рециркуляционные модели канальных кондиционеров (КК) по принципу работы близки обычным сплит-системам, однако они отличаются конструкцией и местом монтажа. Внутренние модули встраиваются в подвесные потолочные конструкции, а по каналам, соединяющих их с наружным блоком, циркулирует воздух.

Галерея изображений

Фото из

Особенности конструкции канальной системы

Дизайн внутреннего блока КК

Циркуляция воздуха внутри системы

Канальный вентилятор для принудительной циркуляции

Так выглядит простая рециркуляционная модель, не способная подавать свежий воздух. Чтобы система могла выполнять приточную функцию, необходим встроенный обогреватель. Это регламентируется правилами СНиП, по которым нижний порог температуры воздушных масс, поступающих с улицы, должен быть +14 °С.

Если на улице температура воздуха выше -15 °С, с функцией обогрева справляется тепловой насос. Однако при более низких температурах используются модели кондиционеров с водяными или электрическими нагревателями. Оборудование, осуществляющее нагрев, может быть как дополнительно установленным, так и встроенным.


Система нагрева оснащена блоком автоматики, благодаря которому осуществляется регулировка подачи свежего воздуха в различных режимах, в зависимости от сезона. Управление автоматическим блоком производится при помощи пульта д/у

Программируемые приточные системы дороже обычных комнатных модификаций с настенной установкой, но они намного эффективнее и функциональнее их именно благодаря совмещению вентиляции и кондиционирования. Количество кислорода в воздухе соответствует санитарным требованиям, температура легко регулируется, а внешний вид не создает дискомфорта, так как все рабочие части системы находятся в невидимой зоне, над потолком.

Принцип работы приточной системы

Для транспортировки воздуха с улицы в помещения предусмотрены воздуховоды, которых нет у обычных сплит-систем. Сначала воздух с улицы через наружный блок перемещается в утепленный канал, затем – в смесительную камеру. Там поступивший воздух соединяется с отработанным, освежая его.

Затем воздушная смесь проходит сквозь фильтры и, согласно выбранному режиму, обрабатывается. Происходит осушение, нагрев или охлаждение воздушных масс. После этого очищенный, профильтрованный, частично освеженный воздух заданной температуры поступает в помещения.


Канальные модификации с подмесом применяют в больших по объему помещениях, которые разделены между собой некапитальными перегородками. Это квартиры с потолками от 3 м, поликлиники, заведения питания, спортивные и образовательные учреждения, офисы и пр.

Как правило, поддерживаемая температура полностью зависит от сезона. Летом приточные канальные кондиционеры работают на охлаждение, зимой – на обогрев. В прохладный сезон достаточно функционирования теплового насоса, калорифер в этот период можно не применять.

Преимущества мультизонального кондиционирования

Мультизональное обслуживание помещений – это более совершенный вариант мультисплит-систем, который создает определенный микроклимат на большой площади. Принципиальное отличие от стандартных сплит-систем – увеличенная протяженность магистралей, соединяющих размещенные в различных местах модули.

  • к 1 выносному блоку можно подключить до 20 внутренних;
  • расстояние от внутренних модуле до внешнего – до 150 м (в некоторых случаях – более);
  • разница высот между модулями – 50 м.

Благодаря перечисленным параметрам выносной наружный модуль устанавливают в наиболее удобных удаленных местах – на чердаке, крыше, во дворе за ограждением и т.д.

Схема возможного монтажа наружного блока. Если по каким-либо причинам нельзя осуществить монтаж на крыше, модуль устанавливают прямо во дворе дома, обеспечив безопасность

Мультизональная система более экономична, так как управление инверторным климатическим оборудованием позволяет изменять мощность системы в зависимости от числа функционирующих внутренних блоков.

При этом можно применять абсолютно различные по типу и производительности модули. Регулировку и контроль над работой всего оборудования можно производить в системном режиме, с одного пульта.

Сравнить обычную и инвертоную климатическую установку и получить представление об их плюсах и минусах вы сможете, прочитав предложенную нами статью. Перед тем как сделать решающий выбор стоит ознакомиться с полезной информацией.

Виды оборудования с подмесом

Как вы уже поняли, с заменой воздуха на свежий полноценно справляется только канальное оборудование с воздуховодами и нагревом. Однако некоторые модели других типов также могут осуществлять вентиляцию, но в пределах 10% от своей производительности.

Доля свежего воздуха часто именуется «подмесом», основную часть воздушных масс занимает обработанная во внутреннем блоке «отработка».

Традиционные настенные модели

Модели, внутренний блок которых монтируется на стену, являются наиболее востребованными для благоустройства жилых помещений.

Существуют модели, обеспечивающий комфортный микроклимат на площади 10 м², но есть и более мощное оборудование, рассчитанное на залы до 100 м². Не так давно появились инверторные модели, оборудованные приточно-вытяжным вентилятором.

Вне зависимости о того, работает ли кондиционер в режиме нагрева или охлаждения, параллельно может функционировать приточно-вытяжная система. Примером настенного устройства с функцией подачи воздуха с улицы является серия Air Exchanger известного бренда HITACHI.


Перед подачей в комнату воздушная смесь очищается системой фильтров от выхлопных газов, двуокиси углерода, формальдегида и др., при этом уничтожаются посторонние запахи

Настенный испарительный блок устанавливают в любом месте комнаты, но предпочтительным является зона возле окна. Чем короче магистраль между внутренним и наружным блоками, тем выше продуктивность работы оборудования. Настенные модели отличаются приятным оформлением и большим набором дополнительных опций.

Кассетные системы кондиционирования

Нередко в общественных зданиях можно встретить кондиционеры с внутренними модулями кассетного типа. Подобные системы подходят для обслуживания больших площадей – от 40 м² до 150 м². Они обладают высокой производительностью и выгодно отличаются минимальными показателями шума.


Рабочая часть моделей размещена над подвесной потолочной конструкцией, на виду находится только декоративная решетка стандартного размера 60х60 см. Подвижные части решетки управляются с пульта д/у или с панели регулировки, установленной на стене

Производительность кассетных кондиционеров – от 3 кВт до 15 кВт, основные функции – понижение температуры в зале или работа в режиме теплонасоса.

Распространена конструкция, в которой забор воздуха из зала осуществляется через центральное отверстие, а подача – по четырем направляющим в разные стороны. Если используется одна кассета, то ее монтируют в подвесную конструкцию в центре помещения.

На рынке можно найти и традиционные модификации, и кассетные системы с подмесом. Например, кондиционеры Airwell CK предназначены для установки мультисплит-систем и, благодаря встроенному обогревателю и воздуховодам, осуществляют дозированную подачу свежего воздуха.

Преимущества – красивый дизайн и высокая производительность, недостаток – установка только в подвесную конструкцию.

Напольно-потолочные устройства

В некоторых помещениях нет условий для монтажа кассетных моделей, а производительности настенных кондиционеров не хватает. В этом случае используют универсальные напольно-потолочные устройства, которые имеют крепления и для установки на пол, и для подвешивания к потолку.


На выпуске напольно-потолочных устройств с подмесом 10% свежего воздуха специализируется японская компания Daikin. Новые приточные модели экономят до 30% электроэнергии и имеют высокую стоимость – от 60 тыс. руб. и выше

Кондиционирование осуществляется благодаря струе очищенного воздуха, которая направляется вдоль потолка или стены – в зависимости от места установки. Самая высокая мощность устройств – 15 кВт, но для относительно небольших помещений (40 м²) достаточно оборудования с параметрами 5-6 кВт.

Колонные модели сплит-систем

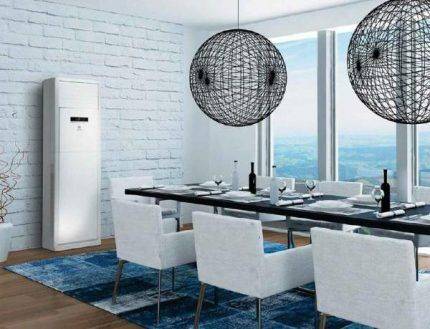

Как можно судить из названия, кондиционеры по своей форме напоминают колонны, устремленные к потолку. Они превосходят остальные виды по мощности (в среднем 17 кВт) и могут обслуживать помещения площадью до 180 м².

Принцип работы моделей колонного типа такой же, как и у предыдущих кондиционеров, однако они отличаются подачей очищенного воздуха. Струя направляется не вдоль стен и не в центр помещения, а в сторону потолка. Там охлажденный воздух расходится в разные стороны и опускается, вытесняя уже нагретый.


Пример колонного устройства с режимом притока – General Climate GC. Воздухообмен составляет более 1900 м³/ч, а мощность обогрева – 22 кВт. Стоимость – 109 тыс. руб.

Рециркуляционные модели с частичным подмесом чистого воздуха обладают высокой производительностью, но уровень шума у них выше, чем у стальных видов – до 50 дБ.

В чем особенность мультисплит-систем?

Говоря о кондиционерах в общем понимании, необходимо упомянуть и о мультисплит-системах, которые также используют для оборудования многокомнатных квартир, частных домов, офисных и промышленных зданий.

От обычных они отличаются тем, что имеют всего один выносной блок, тогда как внутренних может быть несколько. Минимальное количество – два модуля, максимальное ограничено четырьмя. Если использовать большее число внутренних блоков, то система потеряет свою производительность и будет работать не на полную мощность.

Число трубопроводов увеличивается, соответственно, повышается стоимость оборудования и усложняется монтаж некоторых частей конструкции

Важно создать условия для прокладки всех соединительных элементов (+). Мультисплит-систему используют не всегда, а только в отдельных случаях, когда установка большого числа наружных блоков невозможна по ряду причин:

Мультисплит-систему используют не всегда, а только в отдельных случаях, когда установка большого числа наружных блоков невозможна по ряду причин:

  • здание является историческим либо архитектурным памятником;
  • существует запрет на установку выносных блоков на фасаде;
  • для навески оборудования архитектурой здания предусмотрены определенные места, ограниченные по площади.

Иногда от монтирования большого количества выносных модулей отказываются по эстетическим соображениям: красивый фасад здания, увешанный габаритными корпусами, выглядит непрезентабельно.


В правила благоустройства больших городов периодически вносятся поправки, запрещающие размещение кондиционеров на фасадах, выходящих на центральные улицы. Выход – монтаж блока на дворовой стене здания

Преимуществом мультисистемы является установка одного выносного модуля, недостатками – сложные работы по монтажу трубопроводов, снижение производительности и надежности. Кроме того, все внутренние модули обязаны работать в идентичных режимах: или на обогрев, или на охлаждение.

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми «шапочками». Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода. Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Виды оборудования с подмесом

Как вы уже поняли, с заменой воздуха на свежий полноценно справляется только канальное оборудование с воздуховодами и нагревом. Однако некоторые модели других типов также могут осуществлять вентиляцию, но в пределах 10% от своей производительности.

Доля свежего воздуха часто именуется «подмесом», основную часть воздушных масс занимает обработанная во внутреннем блоке «отработка».

Традиционные настенные модели

Модели, внутренний блок которых монтируется на стену, являются наиболее востребованными для благоустройства жилых помещений.

Существуют модели, обеспечивающий комфортный микроклимат на площади 10 м², но есть и более мощное оборудование, рассчитанное на залы до 100 м². Не так давно появились инверторные модели, оборудованные приточно-вытяжным вентилятором.

Вне зависимости о того, работает ли кондиционер в режиме нагрева или охлаждения, параллельно может функционировать приточно-вытяжная система. Примером настенного устройства с функцией подачи воздуха с улицы является серия Air Exchanger известного бренда HITACHI.


Перед подачей в комнату воздушная смесь очищается системой фильтров от выхлопных газов, двуокиси углерода, формальдегида и др., при этом уничтожаются посторонние запахи

Настенный испарительный блок устанавливают в любом месте комнаты, но предпочтительным является зона возле окна. Чем короче магистраль между внутренним и наружным блоками, тем выше продуктивность работы оборудования. Настенные модели отличаются приятным оформлением и большим набором дополнительных опций.

Кассетные системы кондиционирования

Нередко в общественных зданиях можно встретить кондиционеры с внутренними модулями кассетного типа. Подобные системы подходят для обслуживания больших площадей – от 40 м² до 150 м². Они обладают высокой производительностью и выгодно отличаются минимальными показателями шума.


Рабочая часть моделей размещена над подвесной потолочной конструкцией, на виду находится только декоративная решетка стандартного размера 60х60 см. Подвижные части решетки управляются с пульта д/у или с панели регулировки, установленной на стене

Производительность кассетных кондиционеров – от 3 кВт до 15 кВт, основные функции – понижение температуры в зале или работа в режиме теплонасоса.

Распространена конструкция, в которой забор воздуха из зала осуществляется через центральное отверстие, а подача – по четырем направляющим в разные стороны. Если используется одна кассета, то ее монтируют в подвесную конструкцию в центре помещения.

На рынке можно найти и традиционные модификации, и кассетные системы с подмесом. Например, кондиционеры Airwell CK предназначены для установки мультисплит-систем и, благодаря встроенному обогревателю и воздуховодам, осуществляют дозированную подачу свежего воздуха.

Преимущества – красивый дизайн и высокая производительность, недостаток – установка только в подвесную конструкцию.

Напольно-потолочные устройства

В некоторых помещениях нет условий для монтажа кассетных моделей, а производительности настенных кондиционеров не хватает. В этом случае используют универсальные напольно-потолочные устройства, которые имеют крепления и для установки на пол, и для подвешивания к потолку.


На выпуске напольно-потолочных устройств с подмесом 10% свежего воздуха специализируется японская компания Daikin. Новые приточные модели экономят до 30% электроэнергии и имеют высокую стоимость – от 60 тыс. руб. и выше

Кондиционирование осуществляется благодаря струе очищенного воздуха, которая направляется вдоль потолка или стены – в зависимости от места установки. Самая высокая мощность устройств – 15 кВт, но для относительно небольших помещений (40 м²) достаточно оборудования с параметрами 5-6 кВт.

Колонные модели сплит-систем

Как можно судить из названия, кондиционеры по своей форме напоминают колонны, устремленные к потолку. Они превосходят остальные виды по мощности (в среднем 17 кВт) и могут обслуживать помещения площадью до 180 м².

Принцип работы моделей колонного типа такой же, как и у предыдущих кондиционеров, однако они отличаются подачей очищенного воздуха. Струя направляется не вдоль стен и не в центр помещения, а в сторону потолка. Там охлажденный воздух расходится в разные стороны и опускается, вытесняя уже нагретый.


Пример колонного устройства с режимом притока – General Climate GC. Воздухообмен составляет более 1900 м³/ч, а мощность обогрева – 22 кВт. Стоимость – 109 тыс. руб.

Рециркуляционные модели с частичным подмесом чистого воздуха обладают высокой производительностью, но уровень шума у них выше, чем у стальных видов – до 50 дБ.

Особенности работы

Канальный кондиционер (сплит-системы с приточной вентиляцией) работает по одному принципу, который действует для всех разновидностей этой техники. Основным узлом является тепловой насос, по которому циркулирует охлаждающая жидкость. Также имеются и другие части — соединительные трубки, отвечающий за давление компрессор.

Принцип действия канального кондиционера с притоком заключается в передаче тепла при помощи сжатия охлаждающего вещества. Процесс начинается в контуре работающего радиатора, где температура газа постепенно возрастает. Из-за температурной разницы начинает происходить постоянный обмен между поступающим воздухом и охлаждающим веществом, что приводит к отдаче энергии, полученной из воздушного пространства. Интенсивность этого процесса поддерживается за счет работы вентилятора.

Во внешней части устройства тоже повышается давление, за счет использования дросселя. Из-за этого охлаждающее вещество накапливается и постепенно сжимается. Задерживающее приспособление здесь — это специальная трубка-капилляр.

Установка канального кондиционера
