Особенности ударно-канатного бурения
Как и любой другой технологии, у нее есть свои нюансы:
- при прохождении песчаных слоев и в особенности плывунов, нельзя допускать, чтобы желонка полностью опускалась ниже обсадной колонны. Иначе, она может сильно сместиться, а в этом случае будет весьма проблематично достать ее.
- трос для подвешивания снаряда должен быть стальным и иметь запас прочности;
- желательно следить, чтобы желонка не переполнялась. Если грунт начнет застревать между снарядом и колонной – его может заклинить;
- при изготовлении ударного снаряда, нужно предусмотреть зацепы. Они нужны для того, чтобы была возможность достать его из скважины, если трос оборвется;
- если делается глубокая скважина, имеет смысл оснащать установку двигателем с редуктором, через который можно подключить лебедку. Это значительно облегчит работы.
Таким образом, ударный метод позволяет самостоятельно делать скважины на приусадебном участке. Причем для этого не требуется привлечение спецтехники, а установку можно без проблем сделать собственными силами.
Технологии колонковое бурение скважин на выставке
Каждый год в Москве стартует выставка «Нефтегаз», посвященная отрасли химической промышленности и нефтедобычи. На ней будут представлены современные технологии бурения и улучшения работы для создания нефтяных и газовых скважин.
Мероприятие носит международный характер, оно позволяет существенно улучшить отрасль в стране.
На экспозициях будут представлены разработки ведущих инженеров из многих стран мира, они продемонстрируют новейшие технологии использования оборудования, в том числе технологии колонковое бурение скважин, а также само инновационное оборудование.
Как проходить плывун при бурении скважиныКак пройти плывун при бурении скважиныОборудование для бурения
Как сделать подшипник на желонку: традиционный способ
Металлический шар, который погружается внутрь трубы, замурованный с обеих сторон и называют подшипником. Иногда подобное приспособление трубно найти, но его можно собрать своими руками.
Для этого запаситесь свинцовой дробью. Также для этого подойдут обычные подшипники от чего-либо. Теперь возьмите детский мячик подходящего диаметра и разрежьте его на две половины. После засыпьте материал и смажьте все клеем по железу (продается в специализированных магазинах), и соединяем обе половинки между собой.
Как только приспособление подсохло и надежно зафиксировалось, снимаем резину и шлифуем получившийся элемент на станке. Потом его можно использовать для желонки. Не стоит полагать, что самодельная конструкция окажется хлипкой. Этот подшипник прослужит немало лет.
Технология проведения работ и оборудование
Известны два метода использования колонкового бура: работа с подачей жидкости на забой или на сухую, то есть без бурового раствора.
Бурение без использования бурового раствора применяется в случае, если несвязные грунты пропитаны естественной влагой в достаточном для проходки и извлечения количестве. Воду также не подают в ствол выработки при проходке по текучепластичным, мягкопластичным и тугоппластичным суглинкам/глинам, твердым и пластичным супесям.
Жидкость в обязательном порядке применяют при разбуривании скальных и полускальных горных пород. При отсутствии воды в этом случае углубление происходит значительно медленнее. Помимо этого существенно возрастает вероятность преждевременного выхода из строя коронки, в связи с чем бурение на сухую считается более затратным.
При бурении с буровым раствором скорость углубления существенно возрастает. Чаще всего данный способ применяется при бурении скважин значительной глубины. Это позволяет выполнить работы в кратчайшие сроки с минимальным риском повреждения коронки.
Еще воду под высоким напором подают на забой в процессе разработки скважины в рыхлых несвязных грунтах, если отбор керна не является задачей. Струей воды в данном случае просто промывают забой, освобождая ствол выработки от разрушенного грунта.
Принцип колонковой методики
Основным элементом при колонковом бурении является разрушающая режущая деталь, установленная на подошву колонковой трубы. Называют ее коронкой. Для проходки скальных пород применяют особые коронки, оснащенные алмазными резцами.
Именно алмазная коронка обеспечивает практически беспрепятственное прохождение бура на большую глубину при проходке водозаборных выработок на известняк. То есть при разработке скважин, заглубленных в коренные породы, в трещинах которых в результате многовековой конденсации формировались запасы наиболее чистой подземной воды.
Горная порода разрезается с помощью коронки, вращающейся на высоких оборотах. Скорость вращения бура можно регулировать в зависимости от плотности разрабатываемого грунта. Коронка “вырезает” грунт только по краю своеобразного цилиндра, центральная часть которого продавливается в колонковую трубу.
Для извлечения керна буровой снаряд поднимают на поверхность. Захваченный им грунт буквально выдувают из колонкового бура струей воздуха, поданной в верхнюю часть трубы. Процесс выдува ускоряют, простукивая снаряд кувалдой.
Колонковые буры при прохождении прочных пород обладают большей производительностью, чем матричные и шарошечные долота. Это обусловлено высокой скоростью вращения бура, благодаря чему снижается степень прикладываемых усилий на разработку.
Вдобавок, долота полностью разрушают породу, которую нужно будет “вычерпывать” желонкой или подавать воду с напором для промывки забоя. По сути придется дважды, а то и трижды проходить один и тот же отрезок: сначала разрушать, затем расчищать. Колонковая технология позволяет пройти и расчистить забой за один прием.
Станки и буровые установки
Выбор станка или буровой установки определяется назначением скважины и ее диаметром. Популярность способа колонкового бурения обуславливает производство буровых установок и станков во всем мире. Тяжелые трактора, грузовики и вездеходы подходят для установок, предназначенных для разведочного бурения.
Чаще всего бурильное оборудование монтируется на классические автомобили марок МАЗ, КАМАЗ, Урал. Однако есть варианты монтажа и на более легкую технику, которая применяется для бурения скважин на воду в частном строительстве.
При ручном вращательном бурении колонковую трубу заменяет его исторический предшественник – стакан. Этот снаряд представляет собой укороченный вариант колонковой трубы с заостренной кромкой на подошве. Стакан вручную или с использованием мотобура закручивают в землю и извлекают на поверхность все, что в него набилось.
Характеристика роторного бурения
Роторное бурение — метод вращательного бурения, при котором разрушение грунта осуществляется при помощи долота, приводимого в движение в забое скважины от ротора буровой установки. Ротор вращается от двигателя автомобиля или отдельно установленного электродвигателя посредством приводного вала. Разработанный грунт вымывается из шахты скважины методом прямой или обратной промывки. Промывочный раствор может подаваться как самотёком, так и насосной станцией.
Роторное бурение применяется для разработки скальных и полускальных грунтов при устройстве глубоких скважин до 150 м. Роторная буровая установка с правильно подобранным долотом и утяжеленными бурильными трубами отлично справляется со скальными породами.
Специалисты-буровики рекомендуют использовать этот метод бурения при соблюдении следующих условий:
Гидрогеологический разрез участка изучен достаточно хорошо. Известно, что бурить предстоит скальные породы. Известен уровень залегания водоносной зоны в коренных породах. Подземная вода обладает характерным для артезианских скважин напором Имеется возможность бесперебойной доставки технической воды для промывки скважины.
В южных районах роторное бурение можно производить круглый год, а в северном климате применение этого способа ограничено из-за возможности замерзания промывочной жидкости.
Применяемое оборудование и инструменты
Роторное бурение водоносных скважин осуществляется с применением рамной или решётчатой вышки, на которой расположено подъёмное оборудование и остальные элементы буровой установки. Вышка даёт возможность поднимать и опускать в скважину бурильные колонны.
В состав буровой установки роторного типа входит:
- рамная или решётчатая вышка;
- двигатель с приводом;
- ротор и бурильная колонна;
- насосное оборудование и система очистки промывочной жидкости;
- подъёмное оборудование, напорная магистраль, вертлюг, сальники и т.д.
В самоходных установках в качестве двигателя используется ДВС автомобиля, на базе которого размещен буровой комплекс. В данном случае мощностью двигателя регулируются обороты бурового инструмента.
Ротор при помощи зубчатого устройства передаёт вращение на ведущую трубу, которая в свою очередь сообщает его на основной бурильный инструмент — долото. Долото может иметь различную форму и изготавливается из высокопрочных материалов: композиты, сталь с алмазным напылением и др. Для каждого типа грунта подбирается особый размер и форма долота, обеспечивая тем самым высокую эффективность и скорость проходки.
Своеобразие роторной технологии
Роторное бурение скважин на воду осуществляется в три этапа:
Разрушение породы при помощи долота. Вынос разрушенной породы на поверхность потоком нагнетаемой воды. Укрепление стенок скважины обсадными трубами.

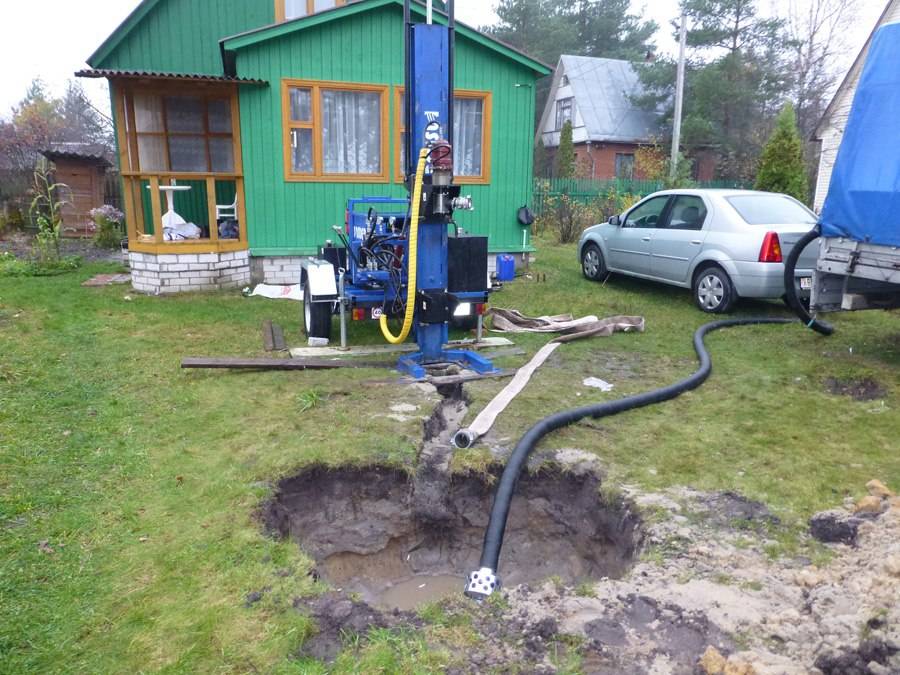

Вынос разрушенного грунта производится путём обратной или прямой промывки. Выбор способа промывки зависит от конкретных условий: глубины скважины, типа грунтов, наличия необходимого объёма промывочной воды. Как правило, в частных хозяйствах используется технология бурения с прямой промывкой, которая включает в себя следующие этапы:
- заглубление в грунт долота большого диаметра;
- вращение долота под воздействием ротора;
- установка бурильных труб и монтаж утяжелённых труб между ними и долотом;
- удаление отработанного грунта напором жидкости при помощи насоса;
- монтаж обсадной трубы, чтобы предотвратить обсыпание грунта внутри скважины;
- бурение долотом меньшего диаметра и повторение всего цикла.
При обратной промывке грунт выносится из скважины по трубам бурильной колонны, а промывочная жидкость заливается между стенками скважины и трубами.
Вода самотёком поступает в предварительно подготовленный резервуар, где происходит её очистка от грунта и шлама, и возвращается в бурильную колонну за новой порцией отработанной породы.
Достоинства и недостатки роторного бурения
Главным достоинством роторного способа является возможность бурить глубокие скважины с забором воды в трещиноватом известняке. Кроме этого данный метод бурения имеет следующие преимущества:
- высокое качество вскрытия водоноса в коренных скальных породах;
- возможность устройства скважины большого диаметра до 200 см;
- высокая скорость бурения, небольшие затраты энергоресурсов.
Существенным недостатком роторного бурения можно назвать необходимость организации промывки скважины.
Как выполняется обсадка скважины
Этап обсадки наступает сразу же по окончании бурения и заключается в том, что в скважину устанавливают обсадную трубу. Этой техникой вода ограждается от верховодки, предотвращается загрязнение, оползание и укрепляется ствол скважины.
Для обсадки лучше всего использовать металлические трубы, а не пластиковые (ПВХ/НПВХ). Трубы из пластика не слишком прочные и подходят для неглубоких скважин. Тогда как металл очень прочен и долговечен. Стоимость металлической обсадной трубы зависит от ее толщины, которая тоже подбирается индивидуально.
Важно! Если у вас глубокая скважина, рекомендуем сделать двойную обсадку. Например, внешнюю можно сделать трубой из металла, а для внутренней использовать пластик или тоже металлическую трубу
Бурильный инструмент при колонковом способе
В качестве грунторазрушающего устройства применяется специальный инструмент с твердосплавными режущими частями или алмазными вставками.
Бурильная коронка с твердосплавными сменными резцами для колонкового бурения.
На кольцеобразном корпусе из легированной стали крепятся специальные замки для установки режущих пластин из твердого сплава. Пластины крепятся винтами и, по мере износа или притупления, заменяются на новые. На корпусе выполняется трапецеидальная многозаходная резьба для установки на бурильную колонковую трубу.
Принцип колонковой методики
Основным элементом при колонковом бурении является разрушающая режущая деталь, установленная на подошву колонковой трубы. Называют ее коронкой. Для проходки скальных пород применяют особые коронки, оснащенные алмазными резцами.
Именно алмазная коронка обеспечивает практически беспрепятственное прохождение бура на большую глубину при проходке водозаборных выработок на известняк. То есть при разработке скважин, заглубленных в коренные породы, в трещинах которых в результате многовековой конденсации формировались запасы наиболее чистой подземной воды.
Горная порода разрезается с помощью коронки, вращающейся на высоких оборотах. Скорость вращения бура можно регулировать в зависимости от плотности разрабатываемого грунта. Коронка “вырезает” грунт только по краю своеобразного цилиндра, центральная часть которого продавливается в колонковую трубу.
Для извлечения керна буровой снаряд поднимают на поверхность. Захваченный им грунт буквально выдувают из колонкового бура струей воздуха, поданной в верхнюю часть трубы. Процесс выдува ускоряют, простукивая снаряд кувалдой.
В процессе колонкового бурения выбуренный конусообразный сегмент горной породы проталкивается в колонковую трубу. Для его извлечения колонковый снаряд достают из ствола путем разбора колонны бурильных штанг. Керн выдувают и выколачивают из трубы.
Вдобавок, долота полностью разрушают породу, которую нужно будет “вычерпывать” желонкой или подавать воду с напором для промывки забоя. По сути придется дважды, а то и трижды проходить один и тот же отрезок: сначала разрушать, затем расчищать. Колонковая технология позволяет пройти и расчистить забой за один прием.
Станки и буровые установки
Выбор станка или буровой установки определяется назначением скважины и ее диаметром. Популярность способа колонкового бурения обуславливает производство буровых установок и станков во всем мире. Тяжелые трактора, грузовики и вездеходы подходят для установок, предназначенных для разведочного бурения.

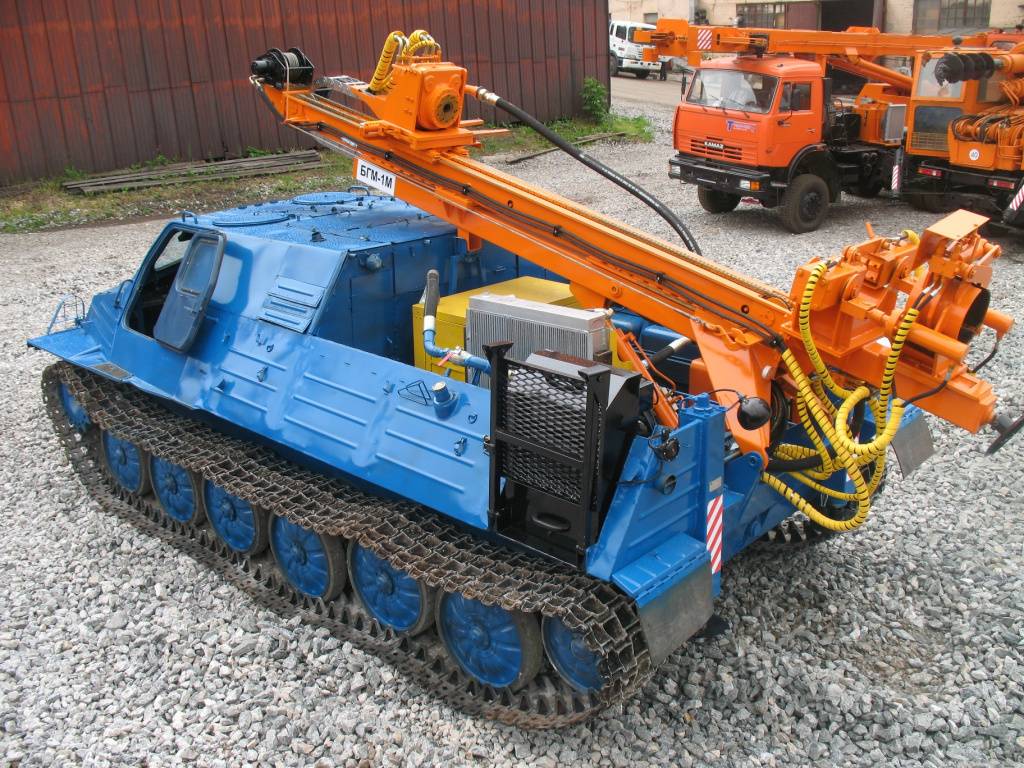

Использование тяжелых гусеничных тягачей позволяет производить работы по колонковому бурению скважин в районах с бездорожьем, поверхностным заболачиванием, нестабильным рельефом
Чаще всего бурильное оборудование монтируется на классические автомобили марок МАЗ, КАМАЗ, Урал. Однако есть варианты монтажа и на более легкую технику, которая применяется для бурения скважин на воду в частном строительстве.
При ручном вращательном бурении колонковую трубу заменяет его исторический предшественник – стакан. Этот снаряд представляет собой укороченный вариант колонковой трубы с заостренной кромкой на подошве. Стакан вручную или с использованием мотобура закручивают в землю и извлекают на поверхность все, что в него набилось.
Для механизации ручного бурения неглубоких скважин и формирования лунок для установки оград и опор ЛЭП применяются бензиновые и электродвигатели. Они сообщают вращающие движения шнеку или колонковой трубе
1 Область применения и особенности
Данный способ характеризуется тем, что грунт разрушается по кругу, очерчивая контуры диаметра будущей скважины. Когда осуществляется бурение колонками, внутренняя часть отверстия остаётся целой. Этот керн в последующем извлекается на поверхность.
Давление на грунт идет с помощью специальных коронок — пустотелых цилиндров со специальными резцами на одной из сторон. Эти резцы и выполняют основную работу по бурению. Они вгрызаются в породу, в то время как пустотелая часть попросту заполняется грунтом, что отсекается от общей матрицы.
Стоит заметить, что с помощью колонкового бурения можно разрабатывать не только горные породы, но и выполнять бурение на строительстве. Например, алмазные способы бурения коронками применяются для создания отверстий в монолитных железобетонных конструкциях. Более того, этот способ на стройке считается самым приоритетным.
Станок колонкового бурения устанавливается там, где необходимо проведение разведывательных работ. Он предназначен для получения цельных пород.
Рассматриваемый способ обладает следующими особенностями:
- Колонки для скважины способны извлекать из отверстия керны – целую часть грунта.
- Буровые установки колонкового бурения рассчитаны на работу под различными углами к поверхности.
- Коронки колонкового бурения способны обрабатывать грунты различной степени твердости.
- Буровые станки колонкового бурения проделывают глубокие скважины, которые отличаются относительно небольшим диаметром.
- Станки колонкового бурения имеют относительно небольшой вес, что обусловливает их маневренность.
1.1 Принцип и технология работы
Технология колонкового бурения применяется для исследовательских работ. Для этих целей подойдёт классические автомобильные шасси на которое устанавливают бурильную установку, но на сложных рельефах могут использоваться и специальные машины. Например, устройства на гусеничном приводе или даже специальные системы, которые используют исключительно для бурения.
Станок колонкового бурения работает на высоких оборотах с момента запуска и до завершения технологического процесса. Это обусловливает тот факт, что колонки для скважины быстро изнашиваются под воздействием высоких нагрузок. Впрочем, скорость вращения можно регулировать, например, если надо пройти участок с мягкими породами, что склонны к осыпанию.
Для продления её жизнеспособности применяются специальные устройства, которые снижают вибрационные действия. Колонковый способ предполагает обязательную процедуру промывки. Буровой станок колонкового бурения использует для этих целей воду или специальные растворы, которые способствуют защите скважины от разрушений и обвалов.
Алмазное устройство осуществляет бурение только по краю. Внутренняя порода заполняет ствол шнека и поднимается на поверхность. Колонковый способ предполагает, что все используемые в работе инструменты соответствуют соосности формируемой скважины.
Буровой станок колонкового бурения способен работать с высокопрочными породами. Более того, в таких условиях он даже производительнее стандартных матричных или шарошечных долот, так как прилагает меньше усилий для разработки аккуратных отверстий в грунте.
Для этих целей необходим специальный твердосплавный инструмент. Алмазное породоразрушающее устройство подлежит замене или восстановлению в случае потери своих физических кондиций. Новую коронку перед использованием следует обработать бурильным долотом. В некоторых случаях достаточно просто заменить кольцо с резцами на коронке.
1.2 Оборудование для колонкового бурения
Как вы сами понимаете, в работе придется применять различного рода оборудование. Для данного вида работ применяют следующий инструмент:
- Колонковые снаряды, которые бывают стандартными и тонкостенными. Первые рассчитаны на вертикальные работы вниз и вверх по горизонту, а также для горизонтального бурения до 45 градусов. Вторые используются исключительно для горизонтального бурения.
- Алмазные коронки представляют собой породоразрушающий инструмент, которым оборудуется буровая установка для колонкового бурения. Эти устройства с одинаковым успехом справляются и с твердыми, и с рыхлыми породами.
- Штанги и стальные обсадные трубы, которые необходимы для формирования прочной внутренней поверхности скважины.
- Переходники применяются для стыкования резьбовых соединений, в том числе на буровых штангах, комплектующих, промывочных сальниках, вращателях.
- Промывочные сальники пробки, которые обеспечивают подъём керна из скважины.
- Колонковые долота служат для углубления скважинного отверстия.
Способы самостоятельного бурения
На сегодняшний день мастерами-самоучками на дому разработано несколько способов бурения скважин на воду вручную. Рассмотрим самые действенные из них.
Ручной шнековый метод
К способам самостоятельного бурения относят бурение шнеком, которое пользуется популярностью за счет доступности выполнения. Благодаря шнеку удается пробурить неглубокую скважину (до 40 м), воды из которой хватит на целый дом.
Шнековое бурение скважин основано на применении винтообразного стержня (шнека), на который крепятся стальные лопасти с буровым наконечником. Рабочие внедряют шнек в почву подобно штопору. Постепенно углубляясь, винтообразный стержень разрушает многочисленные почвенные горизонты. Отработанная земля выносится наверх металлическими лопастями.
Различают следующие разновидности шнеков:
- конструкции с углом от 30 до 60 градусов;
- стержни с режущими лопастями.
Первый вид шнеков удобнее для использования, так как лопасти с меньшим углом препятствуют опаданию измельченного грунта. В результате не происходит засорения скважины.
Работа малогабаритных шнековых конструкций схожа с работой ручного бура, но в движение их приводит электродвигатель.
Технология колонкового бурения
Колонковая технология бурения скважины отличается быстротой выполнения работ. Благодаря специальному оборудованию (похожему на трубу с колонкой) удается пробурить не один метр почвенного горизонта. 16-ти сантиметровая в диаметре труба способна быстро внедряться внутрь, подтягивая за собой специальный шланг.
Верх такой трубы имеет узел крепления, на который в процессе погружения наращивают полутораметровые штанги. Поэтапно наращивая технологическую колонну, получают необходимой глубины скважину.
Прочный металлический сплав составляет основу коронки с заточенными краями для резки плотных вкраплений. В зависимости от физико-механического состава почвенного слоя выбирают соответствующие размеры и формы коронок. При вращении трубы в почве формируется небольшое отверстие.
Долото помогает разбить на осколки структуру сверхтвердых скальных пород, после чего погружают трубу с коронкой.
Установка после бурения скважины колонковым способом обсадных труб укрепляет стенки конструкции. Чтобы не допустить поломки прибора, систематически глиняным раствором либо чистой водой заполняют снаряд.
Далее показано, какие инструменты понадобятся для колонкового бурения скважины под воду:
Ударно-канатный способ
Ударно-канатный метод основан на разбивании грунта за счет тяжелого бурового прибора, опущенного с высоты в 200 м. При этом следует использовать специальный буровой инструмент, включающий в себя:
- трос с забивным стаканом;
- лебедку, прикрепленную к другому краю троса;
- треногу.
Благодаря лебедке уменьшается прилагаемая сила, а редуктор с мотором позволяет автоматизировать всю работу. Основу забивного стакана составляет металлическая труба с заточенной кромкой для резки. Такая установка разбивает породы любой твердости. Желонка помогает извлекать рыхлые породы при бурении водоскважины.
Канатно-ударное бурение выглядит как разбивание специальным инструментом почвенного горизонта с удалением режущей желонкой захваченного хлама. Последний поднимается на поверхность. После освобождения стакана от хлама начинают очищать снаряд желонку.
Алгоритм работы выглядит так:
- Копка ямы (1×1 м) глубиной около 0,5 м.
- Установка в ее центре садового бура с последующим его заглублением до появления влажного песка.
- Установка на его место конструкции с обсадными трубами с последующим фиксированием ее в почве кувалдой.
- Извлечение желонкой обрушенной обсадки.
- Наращивание обсадной трубы соответствующими отрезками с последующим их свинчиванием.
За несколькими ударами на поверхность обязательно поднимают желонку либо стакан для очищения их от грунта. Далее можно увидеть, как происходит бурение скважины под воду ударно-канатным методом:
Ударно-вращательный метод
Бурение скважины данным методом основано на использовании инструмента, способного одновременно выполнять вращение и удары. Благодаря этому работа протекает быстрее и в течение короткого времени удается обустроить необходимое гидротехническое сооружение. Особенно эффективна установка при неоднородности геологии.
Бурение ударно-вращательным методом возможно с задействованием треноги, благодаря которой погружение и извлечение бура происходит быстрее. Методика незаменима на рыхлых почвенных горизонтах, а также при извлечении глинистых включений – суглинков с супесями.
Инструкция по установке скважины
Самостоятельное бурение скважин требует усилий и труда. Инструкция по бурению скважины:
- Вам предстоит выбрать подходящее место. Желательно поближе к дому. Кроме того, место должно быть не менее 4 метров в длину и ширину, чтобы вам было удобно проводить работы.
- Выбирая необходимый инструмент для бурения, к ним относятся: сверло, буровая ложка, шнек, ударно-канатная конструкция. На работе бурим скважину описанными выше методами.
- Монтаж труб и насосов. Дно колодца засыпаем песком или мелким гравием. Его следует чистить с помощью вора. Первую трубу подготавливаем заранее, ведь опускать ее придется сразу после завершения бурения, иначе стенки котлована осыпятся. Просверливаем отверстия в нижней части трубки, высотой по краям примерно 15 сантиметров. Это помогает ему «впитывать» больше воды. К концу прикреплена фильтрующая сетка.
- Одного колена на все сто процентов не хватит, его длина достигает 2 – 2,5 метра. Установка и обслуживание труб большого диаметра затруднены. Поэтому они бывают навинченными и нарезными. Нижняя должна опираться на дно ямы. После установки внутри них труб опускаем насос.
- Установка бокса и оборудования. Устье необходимо укрыть и утеплить. В кессоне оборудование ставьте на свое усмотрение. На практике мы монтируем все в более компактную камеру, упрощенную в обслуживании и ремонте.
Особенности ручного бурения
Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.
В случае с ручным бурением используют:
- комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
- штанги;
- лебёдка или электрическая таль;
- обсадные трубы;
- для работы на большой глубине – бурильная вышка.
Процесс проходки ствола состоит из следующих этапов:
- Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
- Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
- Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
- Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.
В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.
Ударный способ
Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.
Ствол-труба служит отверстием для выхода воды на поверхность.
Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.
Ударный способ бурения можно применять на любых типах почвы
Канатно-ударное бурение
Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:
- треноги, которую размещают над местом бурения;
- блока с лебедкой и тросом;
- забивного стакана, штанги;
- желонки (для прохождения по сыпучим слоям грунта).
Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.
Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.
Канатно-ударное оборудование для бурения скважин
Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.
Преимущества ручного бурения:
- экономичный способ в финансовом отношении;
- ремонт и профилактику ручного бура производить несложно;
- оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
- способ применим в труднодоступных местах;
- эффективен, не требует большого количества времени.
Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.
Ударно-канатная схема с желонкой и пробойным долотом
Фильтрация воды
Первая ступень фильтрации воды происходит внутри скважины на обсадной трубе. Такая очистка избавляет от крупных частиц мусора и увеличивает срок службы скважинного насоса.
В продаже можно встретить:
- Сварные безнапорные фильтры. При высокой стоимости обладают рядом преимуществ – выдерживают высокие нагрузки, долговечны, надежны.
- Наборно-кольцевой полимерный фильтр. Среди преимуществ — невысокая цена, пригодность к ремонту. Однако требуют увеличенного диаметра скважины.
- Трубчато-проволочный фильтр, имеющий обмотку из проволоки (профилированной). Изделие среднего ценового сегмента отличается стабильной долговечной работой, отсутствием риска заиливания, ремонтопригодностью.
Бурильный инструмент при колонковом способе
В качестве грунторазрушающего устройства применяется специальный инструмент с твердосплавными режущими частями или алмазными вставками.
На кольцеобразном корпусе из легированной стали крепятся специальные замки для установки режущих пластин из твердого сплава. Пластины крепятся винтами и, по мере износа или притупления, заменяются на новые. На корпусе выполняется трапецеидальная многозаходная резьба для установки на бурильную колонковую трубу.
Конструкция коронки и технология способа бурения позволяет проходить самые твердые скальные породы при сохранении достаточной производительности. Этому способствует также применение воды или глинистого раствора в процессе проходки ствола. Кроме назначения выноса продуктов бурения из скважины, эти среды работают и как смазывающе-охлаждающие жидкости.
Что необходимо учесть при работе?
Для начала не помешает предусмотреть возможные проблемы. Конечно, каждая скважина обладает индивидуальными характеристиками.
Бурение на расстоянии всего пары десятков метров может проходить по разному сценарию. Но знание примерного состава грунта и слоев, которые он включает, позволит составить предварительный план, запастись необходимыми инструментами и т.п.
Чем более тяжелое и вязкое вещество нужно вынуть на поверхность, тем сложнее будет работать желонкой. Проще всего справиться с сухим песком. А вот на плывунах работа может длиться бесконечно, при этом скважина почти не углубляется. Некоторые мастера рекомендуют в этом случае выполнять бурение с одновременной промывкой, погружая обсадную трубу как можно быстрее вперед желонки.
Практически невозможно преодолеть с помощью желонки слои тяжелой глины. На грунтах такого типа бурение эффективнее выполнять другими способами.
Чтобы выбрать слой суглинков, используют стакан: узкий длинный инструмент с острой нижней кромкой и без клапана. Его также бросают в шахту с высоты в несколько метров. Затем стакан вынимают и очищают через узкое вертикальное отверстие, сделанное в его боку. Иногда такое отверстие делают и в желонке.
Для бурения особо вязких пластов грунта ударно-канатным методом используют стакан – длинную трубу с заостренной нижней кромкой и узким отверстием, проделанным вдоль стакана
Такая работа по суглинку продвигается тяжело и медленно. Стоит оценить затраты труда и времени, возможно, имеет смысл предпочесть шнековое бурение ударному методу. Чтобы оценить состав грунта, на котором будет выполнено бурение, есть два способа. Дешевый – расспросить соседей, у которых уже есть скважина, и дорогой – заказать буровые работы у специалистов.
Обычно для скважины выбирают место, где рельеф понижается, считается, что так будет ближе к водоносному слою. Некоторым умельцам с помощью желонки удалось пробурить вполне приличную скважину прямо в подвале своего дома, поскольку станок или тренога для желонки – сооружение относительно компактное.
Следует помнить, что подобные работы можно проводить только в достаточно просторном подвале с высоким потолком. В этом пространстве предстоит не только поместить буровую установку, но и выполнять наращивание обсадной трубы.
Если пол и потолок пока отсутствуют, лебедку можно закрепить на стропилах. Кроме того, следует считаться с большим количеством грязной воды, которая будет поступать из скважины во время бурения и может залить все вокруг. Бурение разумнее проводить в сухое время года.
Бурение желонкой – работа довольно грязная, нужно предусмотреть место, в которое будет высыпан вынутый из устройства отработанный грунт
Чаще всего это делают летом. Вполне эффективны буровые работы и в зимний период, хотя преодолеть слой промерзшего грунта может быть не просто. А вот весной во время паводка бурить скважины не рекомендуется. Мокрый грунт вынимать сложнее, да и определить момент появления воды в скважине будет труднее. Осенью работы обычно приходятся на ноябрь.
